Window 介绍

窗口（Window）是处理无界流的关键所在。窗口可以将数据流装入大小有限的“桶”中，再对每个“桶”加以处理。

下面展示了 Flink 窗口在 keyed streams 和 non-keyed streams 上使用的基本结构。 我们可以看到，这两者唯一的区别仅在于：keyed streams 要调用 keyBy(...)后再调用 window(...) ， 而 non-keyed streams 只用直接调用 windowAll(...)。留意这个区别，它能帮我们更好地理解后面的内容。

Keyed Windows

stream
       .keyBy(...)               <-  仅 keyed 窗口需要
       .window(...)              <-  必填项："assigner"
      [.trigger(...)]            <-  可选项："trigger" (省略则使用默认 trigger)
      [.evictor(...)]            <-  可选项："evictor" (省略则不使用 evictor)
      [.allowedLateness(...)]    <-  可选项："lateness" (省略则为 0)
      [.sideOutputLateData(...)] <-  可选项："output tag" (省略则不对迟到数据使用 side output)
       .reduce/aggregate/apply()      <-  必填项："function"
      [.getSideOutput(...)]      <-  可选项："output tag"

Non-Keyed Windows

stream
       .windowAll(...)           <-  必填项："assigner"
      [.trigger(...)]            <-  可选项："trigger" (else default trigger)
      [.evictor(...)]            <-  可选项："evictor" (else no evictor)
      [.allowedLateness(...)]    <-  可选项："lateness" (else zero)
      [.sideOutputLateData(...)] <-  可选项："output tag" (else no side output for late data)
       .reduce/aggregate/apply()      <-  必填项："function"
      [.getSideOutput(...)]      <-  可选项："output tag"

上面方括号（[…]）中的命令是可选的。也就是说，Flink 允许你自定义多样化的窗口操作来满足你的需求。

四种优化方法详解

以下说的所有的高级优化，都只限于在SQL中的window中才有。在DataStream中，用户需要自己通过代码来实现类似的能力。接下来主要介绍四种优化方法的原理及其针对的问题。

Mini-batch

一般来讲，Flink的状态比较大一些都推荐使用rocksdb statebackend，这种情况下，每次的状态访问就都需要做一次序列化和反序列化，这种开销还是挺大的。为了降低这种开销，我们可以通过降低状态访问频率的方式来解决，这就是mini-batch最主要解决的问题：即赞一小批数据再进行计算，这批数据每个key的state访问只有一次，这样在单个key的数据比较集中的情况下，对于状态访问可以有效的降低频率，最终提升性能。

这个优化主要是适用于没有窗口的聚合场景，字节跳动内部扩展了window来支持mini-batch，在某些场景下的测试结果可以节省20-30%的CPU开销。

Flink SQL中的Mini-Batch概念与Spark Streaming有些类似，即微批次处理。

在默认情况下，聚合算子对摄入的每一条数据，都会执行“读取累加器状态→修改状态→写回状态”的操作。如果数据流量很大，状态操作的overhead也会随之增加，影响效率(特别是RocksDB这种序列化成本高的Backend)。开启Mini-Batch之后，摄入的数据会攒在算子内部的buffer中，达到指定的容量或时间阈值后再做聚合逻辑。这样，一批数据内的每个key只需要执行一次状态读写。如果key的量相对比较稀疏，优化效果更加明显。

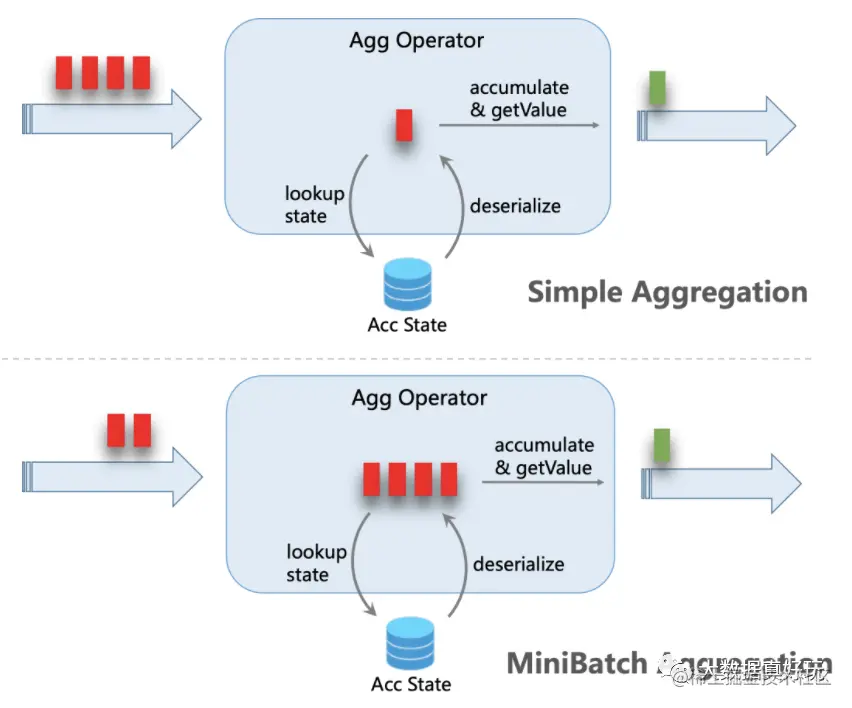

未开启和开启Mini-Batch聚合机制的对比示意图如下。

image.png 显然，Mini-Batch机制会导致数据处理出现一定的延迟，用户需要自己权衡时效性和吞吐量的重要程度再决定。

Mini-Batch聚合默认是关闭的。要开启它，可以设定如下3个参数。

val tEnv: TableEnvironment = ...
val configuration = tEnv.getConfig().getConfiguration()

configuration.setString("table.exec.mini-batch.enabled", "true")         // 启用
configuration.setString("table.exec.mini-batch.allow-latency", "5 s")    // 缓存超时时长
configuration.setString("table.exec.mini-batch.size", "5000")            // 缓存大小

开启Mini-Batch并执行一个简单的无界流聚合查询，观察Web UI上展示的JobGraph如下。

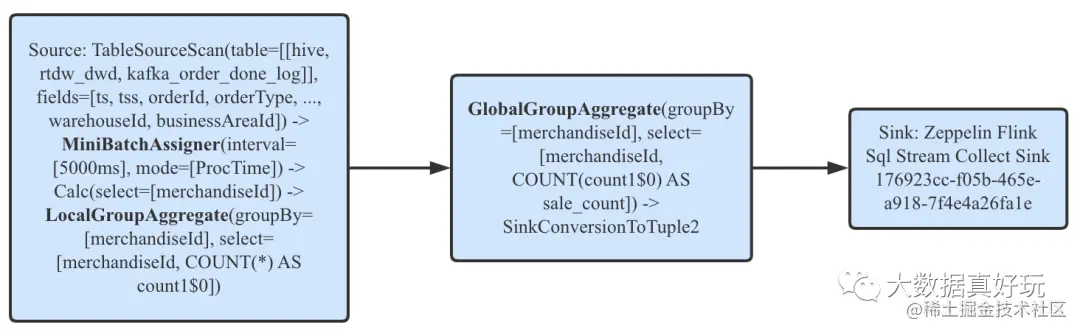

注意LocalGroupAggregate和GlobalGroupAggregate就是基于Mini-Batch的Local-Global机制优化的结果，在分析完原生Mini-Batch后会简单说明。

Mini-batch 代码详解

  • 产生水印

Mini-Batch机制底层对应的优化器规则名为MiniBatchIntervalInferRule(代码略去)，产生的物理节点为StreamExecMiniBatchAssigner，直接附加在Source节点的后面。其translateToPlanInternal()方法的源码如下。

@SuppressWarnings("unchecked")
@Override
protected Transformation<RowData> translateToPlanInternal(PlannerBase planner) {
    final Transformation<RowData> inputTransform =
            (Transformation<RowData>) getInputEdges().get(0).translateToPlan(planner);
    final OneInputStreamOperator<RowData, RowData> operator;

    if (miniBatchInterval.mode() == MiniBatchMode.ProcTime()) {
        operator = new ProcTimeMiniBatchAssignerOperator(miniBatchInterval.interval());
    } else if (miniBatchInterval.mode() == MiniBatchMode.RowTime()) {
        operator = new RowTimeMiniBatchAssginerOperator(miniBatchInterval.interval());
    } else {
        throw new TableException(
                String.format(
                        "MiniBatchAssigner shouldn't be in %s mode this is a bug, please file an issue.",
                        miniBatchInterval.mode()));
    }

    return new OneInputTransformation<>(
            inputTransform,
            getDescription(),
            operator,
            InternalTypeInfo.of(getOutputType()),
            inputTransform.getParallelism());
}

可见，根据作业时间语义的不同，产生的算子也不同(本质上都是OneInputStreamOperator)。先看processing time时间语义下产生的算子ProcTimeMiniBatchAssignerOperator的相关方法。

@Override
public void processElement(StreamRecord<RowData> element) throws Exception {
    long now = getProcessingTimeService().getCurrentProcessingTime();
    long currentBatch = now - now % intervalMs;
    if (currentBatch > currentWatermark) {
        currentWatermark = currentBatch;
        // emit
        output.emitWatermark(new Watermark(currentBatch));
    }
    output.collect(element);
}

@Override
public void onProcessingTime(long timestamp) throws Exception {
    long now = getProcessingTimeService().getCurrentProcessingTime();
    long currentBatch = now - now % intervalMs;
    if (currentBatch > currentWatermark) {
        currentWatermark = currentBatch;
        // emit
        output.emitWatermark(new Watermark(currentBatch));
    }
    getProcessingTimeService().registerTimer(currentBatch + intervalMs, this);
}

processing time语义下本不需要用到水印，但这里的处理非常巧妙，即借用水印作为分隔批次的标记。每处理一条数据，都检查其时间戳是否处于当前批次内，若新的批次已经开始，则发射一条新的水印，另外也注册了Timer用于发射水印，且保证发射周期是上述table.exec.mini-batch.allow-latency参数指定的间隔。

event time语义下的思路相同，只需要检查Source产生的水印的时间戳，并只发射符合周期的水印，不符合周期的水印不会流转到下游。RowTimeMiniBatchAssginerOperator类中对应的代码如下。

@Override
public void processWatermark(Watermark mark) throws Exception {
    // if we receive a Long.MAX_VALUE watermark we forward it since it is used
    // to signal the end of input and to not block watermark progress downstream
    if (mark.getTimestamp() == Long.MAX_VALUE && currentWatermark != Long.MAX_VALUE) {
        currentWatermark = Long.MAX_VALUE;
        output.emitWatermark(mark);
        return;
    }
    currentWatermark = Math.max(currentWatermark, mark.getTimestamp());
    if (currentWatermark >= nextWatermark) {
        advanceWatermark();
    }
}

private void advanceWatermark() {
    output.emitWatermark(new Watermark(currentWatermark));
    long start = getMiniBatchStart(currentWatermark, minibatchInterval);
    long end = start + minibatchInterval - 1;
    nextWatermark = end > currentWatermark ? end : end + minibatchInterval;
}
  • 攒批处理

在实现分组聚合的物理节点StreamExecGroupAggregate中，会对启用了Mini-Batch的情况做特殊处理。

final OneInputStreamOperator<RowData, RowData> operator;
if (isMiniBatchEnabled) {
    MiniBatchGroupAggFunction aggFunction =
            new MiniBatchGroupAggFunction(
                    aggsHandler,
                    recordEqualiser,
                    accTypes,
                    inputRowType,
                    inputCountIndex,
                    generateUpdateBefore,
                    tableConfig.getIdleStateRetention().toMillis());
    operator =
            new KeyedMapBundleOperator<>(
                    aggFunction, AggregateUtil.createMiniBatchTrigger(tableConfig));
} else {
    GroupAggFunction aggFunction = new GroupAggFunction(/*...*/);
    operator = new KeyedProcessOperator<>(aggFunction);
}

可见，生成的负责攒批处理的算子为KeyedMapBundleOperator，对应的Function则是MiniBatchGroupAggFunction。先来看前者，在它的抽象基类中，有如下三个重要的属性。

/** The map in heap to store elements. */
private transient Map<K, V> bundle;
/** The trigger that determines how many elements should be put into a bundle. */
private final BundleTrigger<IN> bundleTrigger;
/** The function used to process when receiving element. */
private final MapBundleFunction<K, V, IN, OUT> function;
  • bundle：即用于暂存数据的buffer。
  • bundleTrigger：与CountTrigger类似，负责在bundle内的数据量达到阈值(即上文所述table.exec.mini-batch.size)时触发计算。源码很简单，不再贴出。
  • function：即MiniBatchGroupAggFunction，承载具体的计算逻辑。

算子内对应的处理方法如下。

@Override
public void processElement(StreamRecord<IN> element) throws Exception {
    // get the key and value for the map bundle
    final IN input = element.getValue();
    final K bundleKey = getKey(input);
    final V bundleValue = bundle.get(bundleKey);
    // get a new value after adding this element to bundle
    final V newBundleValue = function.addInput(bundleValue, input);
    // update to map bundle
    bundle.put(bundleKey, newBundleValue);
    numOfElements++;
    bundleTrigger.onElement(input);
}

@Override
public void finishBundle() throws Exception {
    if (!bundle.isEmpty()) {
        numOfElements = 0;
        function.finishBundle(bundle, collector);
        bundle.clear();
    }
    bundleTrigger.reset();
}

@Override
public void processWatermark(Watermark mark) throws Exception {
    finishBundle();
    super.processWatermark(mark);
}

每来一条数据，就将其加入bundle中，增加计数，并调用BundleTrigger#onElement()方法检查是否达到了触发阈值，如是，则回调finishBundle()方法处理已经收齐的批次，并清空bundle。当水印到来时也同样处理，即可满足批次超时的设定。

finishBundle()方法实际上代理了MiniBatchGroupAggFunction#finishBundle()方法，代码比较冗长，看官可自行查阅，但是流程很简单：先创建累加器实例，再根据输入数据的RowKind执行累加或回撤操作(同时维护每个key对应的状态)，最后输出批次聚合结果的changelog。值得注意的是，MiniBatchGroupAggFunction中利用了代码生成技术来自动生成聚合函数的底层handler(即AggsHandleFunction)，在Flink Table模块中很常见。

Local-global

local-global优化是分布式系统中典型的优化，主要是可以降低数据shuffle的量，同时也可以缓解数据的倾斜。

Local-Global优化即将原先的Aggregate分成Local和Global两阶段聚合，即MapReduce模型中Combine+Reduce处理模式。第一阶段在上游节点本地攒一批数据进行聚合（localAgg），并输出这次微批的增量值（Accumulator），这个阶段不需要数据shuffle，是直接跟在上游算子之后进行处理的；第二阶段再将收到的Accumulator merge起来还记得上面说的session window的merge么，这里要求是一样的。如果存在没有实现merge的聚合函数，那么这个优化就不会生效），得到最终的结果（globalAgg）。

Local-Global本质上能够靠localAgg聚合掉倾斜的数据，从而降低globalAgg热点，从而提升性能。

Local-Global用于提升SUM、COUNT、MAX、MIN和AVG等普通Aggregate性能，以及解决这些场景下的数据热点问题。

如下图所示，比如是要对数据做一个sum，同样颜色的数据表示相同的group by的key，这样我们可以再local agg阶段对他们做一个预聚合；然后到了global阶段数据倾斜就消除了。

示例代码

import org.apache.flink.table.functions.AggregateFunction;

public class CountUdaf extends AggregateFunction<Long, CountUdaf.CountAccum> {
    //定义存放count udaf的状态的accumulator数据结构
    public static class CountAccum {
        public long total;
    }

    //初始化count udaf的accumulator
    public CountAccum createAccumulator() {
        CountAccum acc = new CountAccum();
        acc.total = 0;
        return acc;
    }

    //getValue提供了如何通过存放状态的accumulator计算count UDAF的结果的方法
    public Long getValue(CountAccum accumulator) {
        return accumulator.total;
    }

    //accumulate提供了如何根据输入的数据更新count UDAF存放状态的accumulator
    public void accumulate(CountAccum accumulator, Object iValue) {
        accumulator.total++;
    }

    public void merge(CountAccum accumulator, Iterable<CountAccum> its) {
         for (CountAccum other : its) {
            accumulator.total += other.total;
         }
    }
}

Distinct状态复用

对于distinct的优化，一般批里面的引擎都是通过把它优化成aggregate的方式来处理，但是在流式window中，我们不能直接这样进行优化，要不然算子就变成会下发retract的数据了。所以在流式中，对于count distinct这种情况，我们是需要保存所有数据是否出现过这样子的一个映射。

收益：可以复用 MapState 的Key，节省状态。

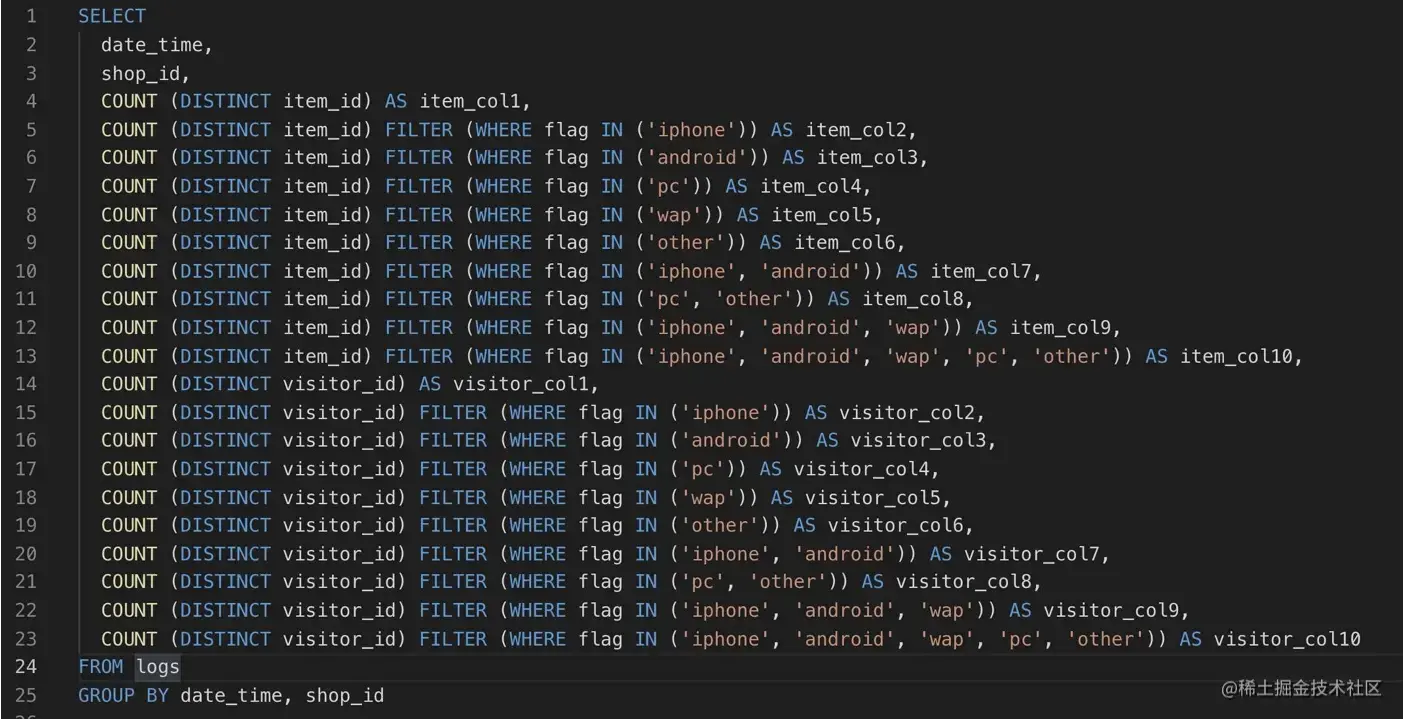

在SQL中，我们有一种方式可以在聚合函数上添加一些filter，如下面的SQL所示：

像这种情况，我们会对同一个字段用不同的filter来进行count distinct的计算。如果每个指标都单独用一个map来记录每条数据是否出现过，那状态量是很大的。

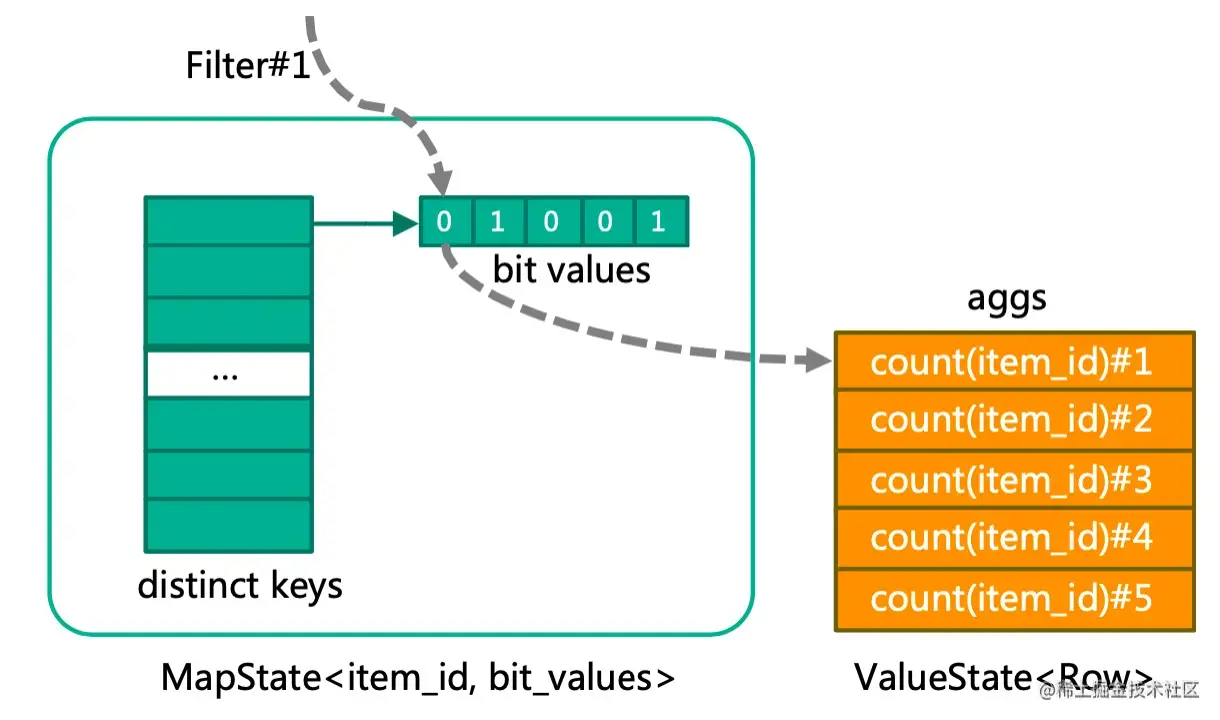

我们可以把相同字段的distinct计算用一个map的key来存储，在map的value中，用一个bit vector来实现就可以把各个状态复用到一起了。比如一个bigint有64位，可以表示同一个字段的64个filter，这样整体状态量就可以节省很多了。

限制条件

  1. 至少有一个可枚举维度且枚举值可以事先确定

  2. 当用于窗口聚合时，窗口函数必须是行语义，即不适用于集合语义的窗口。
    这个优化会调整聚合算子的 Group Key。调整完后，当前窗口收到的数据集合可能就变了，因此这个优化不适用于具有集合语义的窗口。

    什么是行语义，什么是集合语义？
    行语义：当前这条数据属于哪个窗口只取决于当前输入数据本身。比如 TUMBLE/HOP 窗口函数。
    集合语义：当前这条数据属于哪个窗口不仅取决于当前输入数据，还取决于这个窗口收到过的历史数据集合。比如 SESSION 窗口函数。

  3. 另外各个维度值下的Distinct Key 得有重合，才可以节约状态。假设维度值是省份 id，计算各个省份下的UV，基本可以认为不同省份的 device_id 是不同的，这个时候复用 distinct key 是没有收益的。

为什么语法上不采用 Calcite 的 PIVOT/UNPOVIT 显示地表达行转列和列转行。

  1. 条件不具备，Calcite 中1.26版本才开始引入 PIVOT，1.27 版本才开始引入 UNPOVIT。
    而 Flink 1.12 版本才开始依赖 Calcite 的1.26版本，至今依然是。
  2. 用 PIVOT 和 UNPIVOT 语法来表达，SQL 会比现在的冗长很多。

适用场景

  1. 适用于无限流聚合和窗口聚合
  2. 适用于单个可枚举的维度和多个可枚举的维度
  3. 适用于简单的分组聚合和多维聚合

滑动窗口pane复用

滑动窗口如上面所述，一条数据可能会属于多个window。所以这种情况下同一个key下的window数量可能会比较多，比如3个小时的窗口，1小时的滑动的话，每条数据到来会直接对着3个窗口进行计算和更新。这样对于状态访问频率是比较高的，而且计算量也会增加很多。

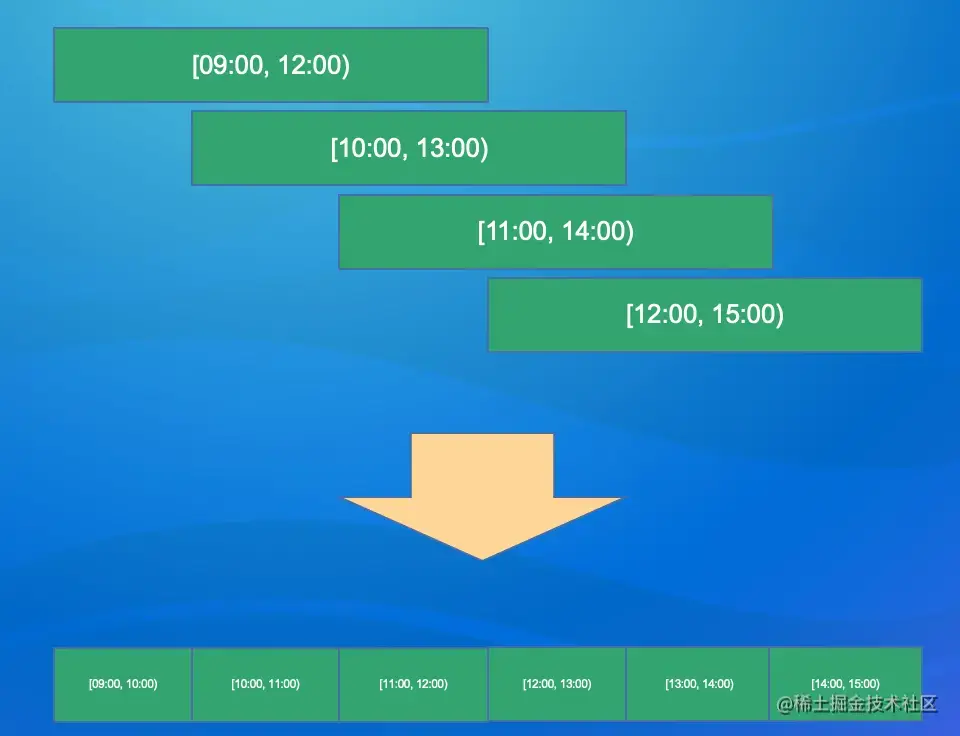

优化方法就是，将窗口的状态划分成更小粒度的pane，比如上面3小时窗口、1小时滑动的情况，可以把pane设置为1h，这样每来一条数据，我们就只更新这条数据对应的pane的结果就可以了。当窗口需要输出结果的时候，只需要将这个窗口对应的pane的结果merge起来就可以了。

注意：这里也是需要所有聚合函数都有merge的实现的
