第二节：流/批/OLAP 一体的 Flink 引擎介绍

一、Apache Flink 概述

Apache Flink 诞生背景

什么是大数据？

指无法在一定时间用常规软件工具对其进行获取、存储、管理和处理的数据集合

  • 价值化Value
  • 海量化Volumes
  • 快速化Velocity
  • 多样化Variety

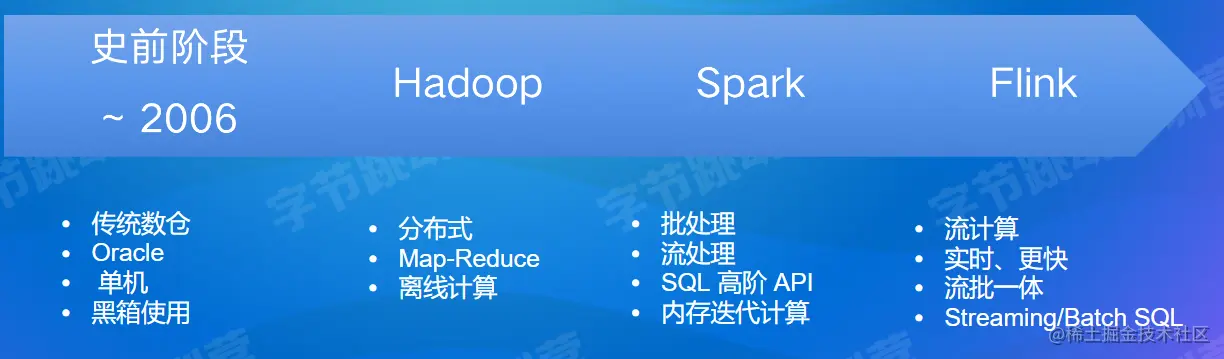

大数据计算机构发展历史


为什么需要流式计算

大数据的实时性带来的价值巨大，比如：

监控场景： 如果能实时发现业务系统的健康状态，就能提前避免业务故障

金融风控： 如果能实时监测异常交易的行为，就能及时阻断风险的发生

实时推荐： 比如在抖音，如果可以根据用户的行为数据发掘用户的兴趣、偏好，就能向用户推荐更感兴趣的内容

  • 实时计算的业务场景需求、为什么会出现流式计算

    • 数据实时价值更大
    • 大数据批式处理分分钟级、小时级、天极，离线计算，非实时部分业务场景无法接受

  • 流式计算特点：

    • 实时计算、快速、低延迟
    • 无限流、动态、无边界
    • 7*24 持续运行

为什么Flink会脱颖而出

流式计算框架对比

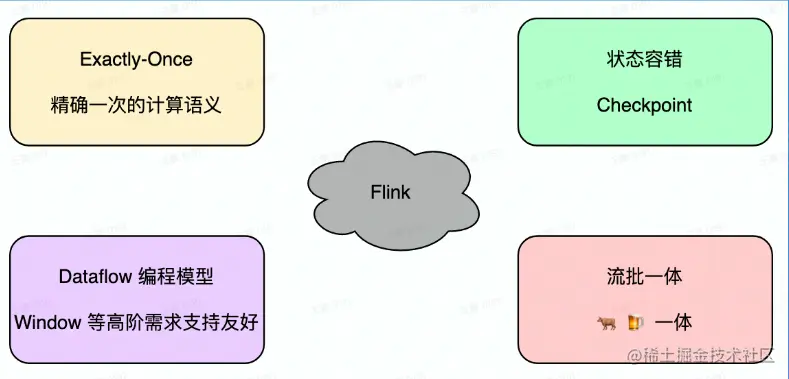

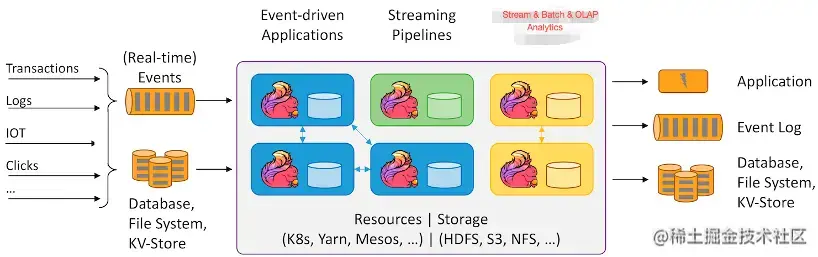

WHY Flink

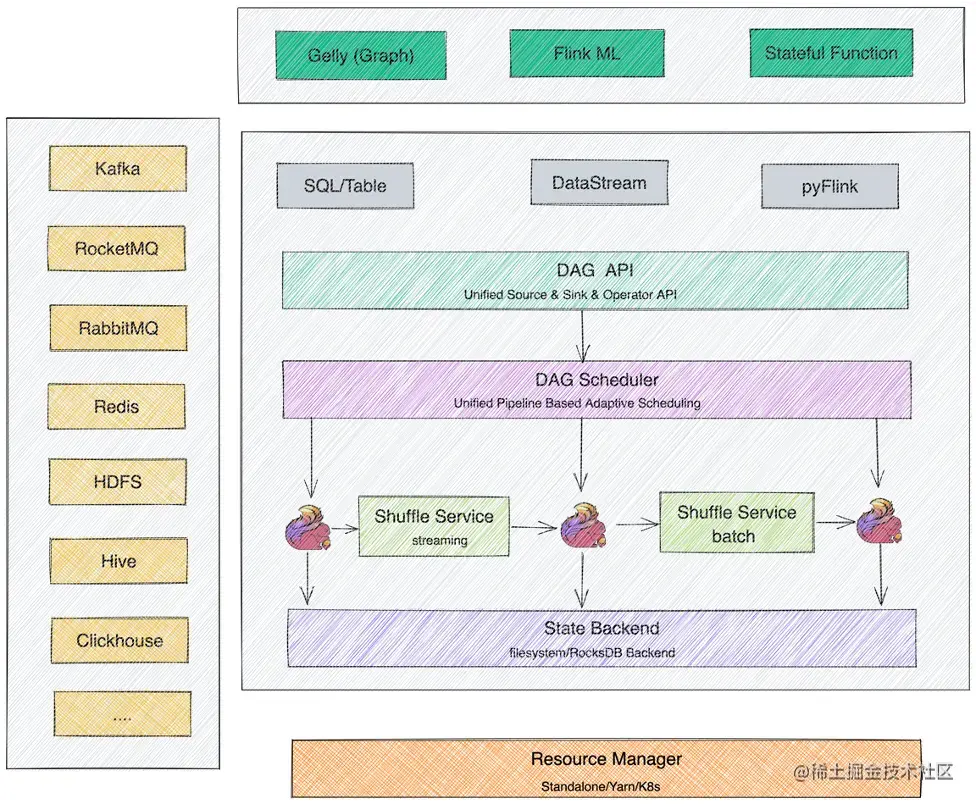

流批一体 image.png

Flink社区开源生态

  1. 流批一体：支持流式计算和批式计算；
  1. OLAP：Flink 可以支持 OLAP 这种短查询场景；
  1. Flink ML：pyFlink、ALink、AIFlow 等生态支持 Flink 在 ML 场景的应用；
  1. Gelly：图计算；
  1. Stateful Function：支持有状态的 FAAS 场景；


二、流批一体的 Apache Flink 架构

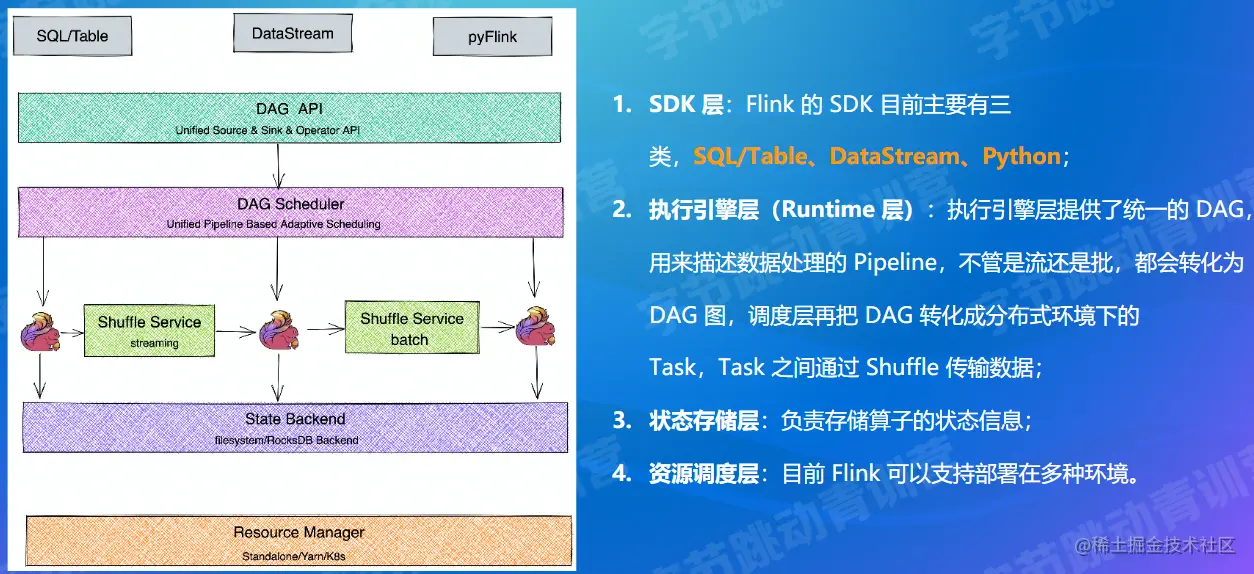

Flink分层架构


  • 执行引擎层（Runtime 层）：执行引擎层提供了统一的 DAG，用来描述数据处理的 Pipeline，不管是流还是批，都会转化为 DAG 图，调度层再把 DAG 转化成分布式环境下的 Task，Task 之间通过 Shuffle 传输数据；

  • 状态存储层：负责存储算子的状态信息

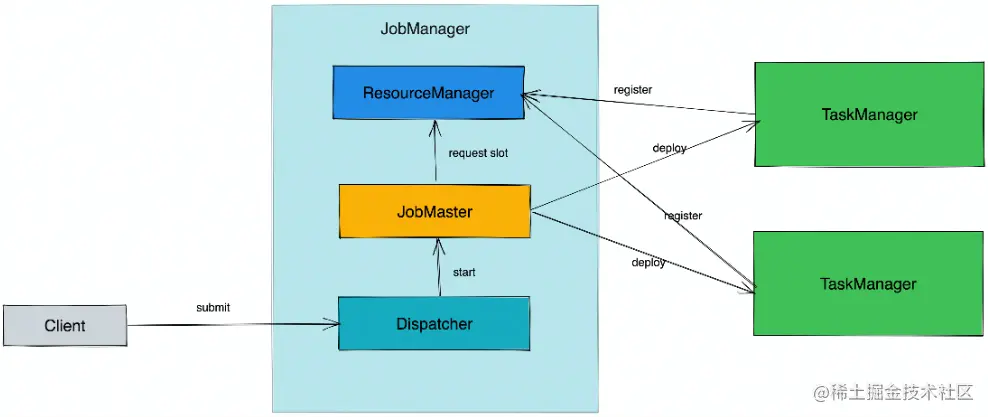

Flink总体架构


  • 客户端将数据提交给JM

  • JobManager（JM）负责整个任务的协调工作，包括：调度 task、触发协调 Task 做 Checkpoint、协调容错恢复等，核心有下面三个组件：

    • Dispatcher: 接收作业，拉起 JobManager 来执行作业，并在 JobMaster 挂掉之后恢复作业；
    • JobMaster: 管理一个 job 的整个生命周期，会向 ResourceManager 申请 slot，并将 task 调度到对应 TM 上；
    • ResourceManager：负责 slot 资源的管理和调度，Task manager 拉起之后会向 RM 注册；
  • TaskManager（TM）：负责执行一个 DataFlow Graph 的各个 task 以及 data streams 的 buffer 和数据交换。

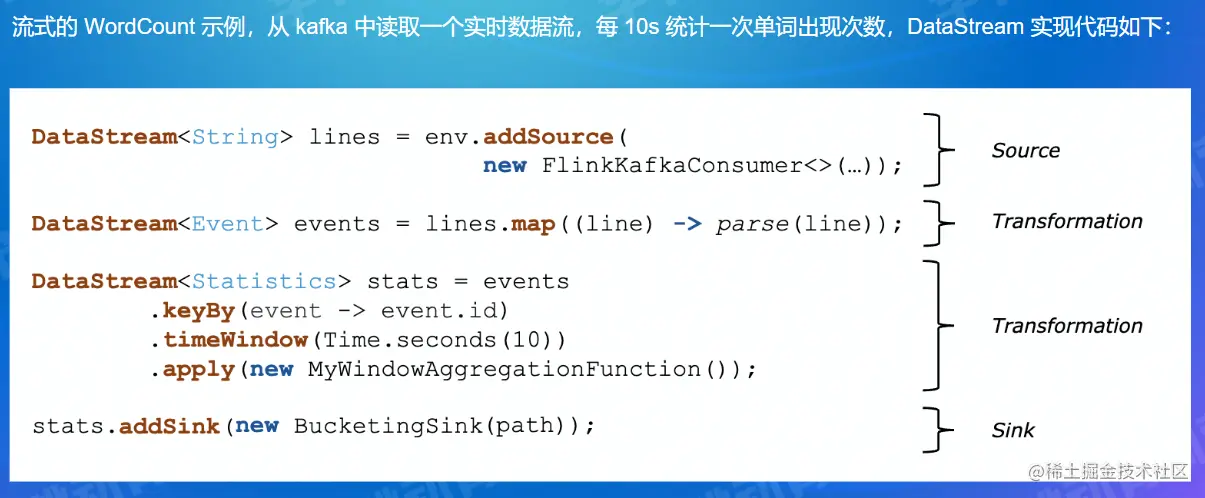

Flink作业示例


Flink如何做到流批一体

为什么需要流批一体

举个例子：

  1. 在抖音中，实时统计一个短视频的播放量，点赞数，直播间的实时人数，送的礼物 （流）
  2. 在抖音中，按天统计一些创作的的数据，比如说昨天的收益是多少、播放量是多少 （批）

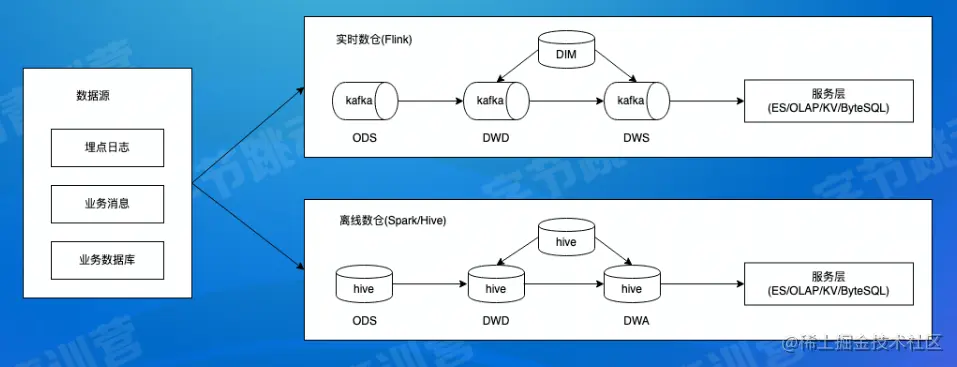

传统解决方案

打造两套系统，一套进行流式数据处理，一套进行批式数据处理


传统解决方案的痛点

  • 人力成本比较高：批、流两套系统，相同逻辑需要开发两遍；

  • 数据链路冗余：本身计算内容是一致的，由于是两套链路，相同逻辑需要运行两遍，产生一定的资源浪费；

  • 数据口径不一致：两套系统、两套算子、两套 UDF，通常会产生不同程度的误差，这些误差会给业务方带来非常大的困扰。

流批一体的挑战


  • 批式计算相比于流式计算核心的区别：
    • 无限数据集 --> 有限数据集；
    • 低延迟 --> 实时性要求不高；

Flink如何做到流批一体

  • 批式计算是流式计算的特例，Everything is Streams（任何东西都是流），有界数据集（批式数据）也是一种数据流、一种特殊的数据流；

  • 站在 Flink 的角度，Everything is Streams，无边界数据集是一种数据流，一个无边界的数据流可以按时间切段成一个个有边界的数据集，所以有界数据集（批式数据）也是一种数据流。因此，不管是有边界的数据集（批式数据）还是无边界数据集，Flink 都可以天然地支持，这是 Flink 支持流批一体的基础。并且 Flink 在流批一体上，从上面的 API 到底层的处理机制都是统一的，是真正意义上的流批一体。

  • Apache Flink 主要从以下几个模块来做流批一体：

    • SQL 层；
    • DataStream API 层统一，批和流都可以使用 DataStream API 来开发；
    • Scheduler 层架构统一，支持流批场景；
    • Failover Recovery 层 架构统一，支持流批场景；
    • Shuffle Service 层架构统一，流批场景选择不同的 Shuffle Service；

三、Apache Flink 的 OLAP 场景面临的问题及优化思路

流/批/OLAP 业务场景概述

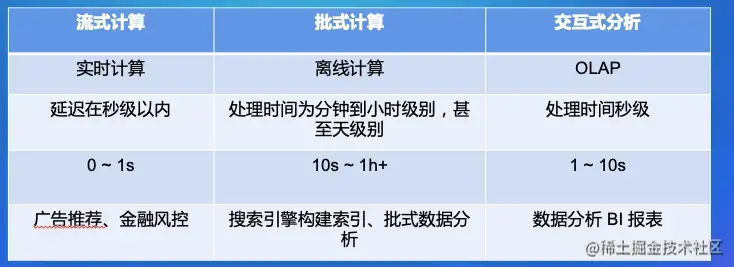

  • 三种业务场景的特点


  • 三种业务场景面临的挑战

为什么三种场景可以用一套引擎来解决

  • 批式计算是流式计算的特例，Everything is Streams，有界数据集（批式数据）也是一种数据流、一种特殊的数据流；
  • OLAP 计算是一种特殊的批式计算，它对并发和实时性要求更高，其他情况与普通批式作业没有特别大区别。

Flink 如何支持 OLAP 场景

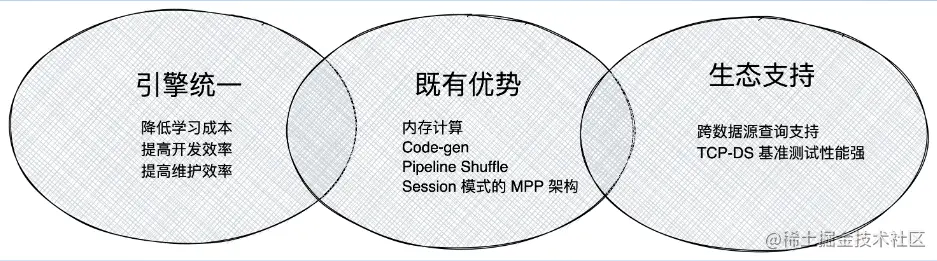

  • Flink做OLAP的优势

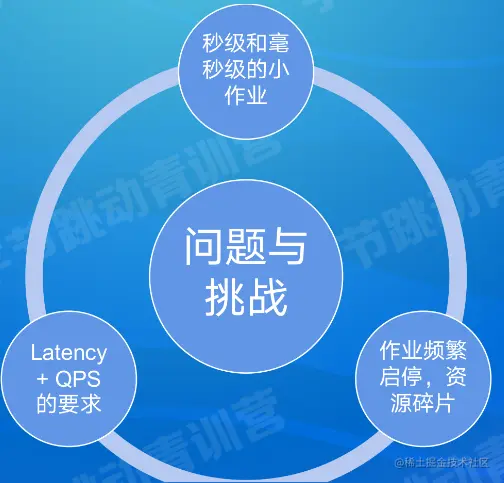

  • Flink OLAP场景的挑战

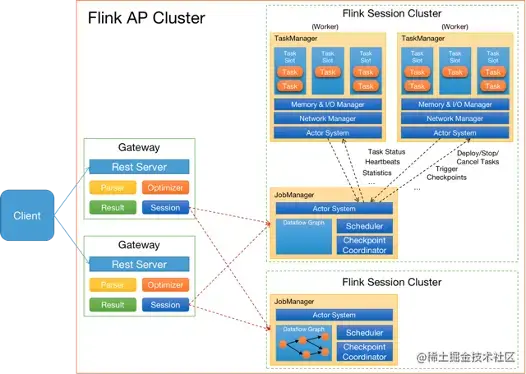

  • Flink OLAP 架构现状

    • Client：提交 SQL Query；

    • Gateway：接收 Client 提交的 SQL Query，对 SQL 进行语法解析和查询优化，生成 Flink 作业执行计划，提交给 Session 集群；

    • Session Cluster：执行作业调度及计算，并返回结果。

      • JobManager 管理作业的执行，在接收到 Gateway 提交过来的作业逻辑执行计划后，将逻辑执行计划转换为物理执行计划，为每个物理计算任务分配资源，将每个计算任务分发给不同的 TaskManager 执行，同时管理作业以及每个计算任务执行状态；
      • TaskManager执行具体的计算任务，采用线程模型，为每个计算任务创建计算线程，根据计算任务的上下游数据依赖关系跟上游计算任务建立/复用网络连接，向上游计算任务发送数据请求，并处理上游分发给它的数据。

  • Flink 在OLAP架构上的设想


四、Flink 使用案例

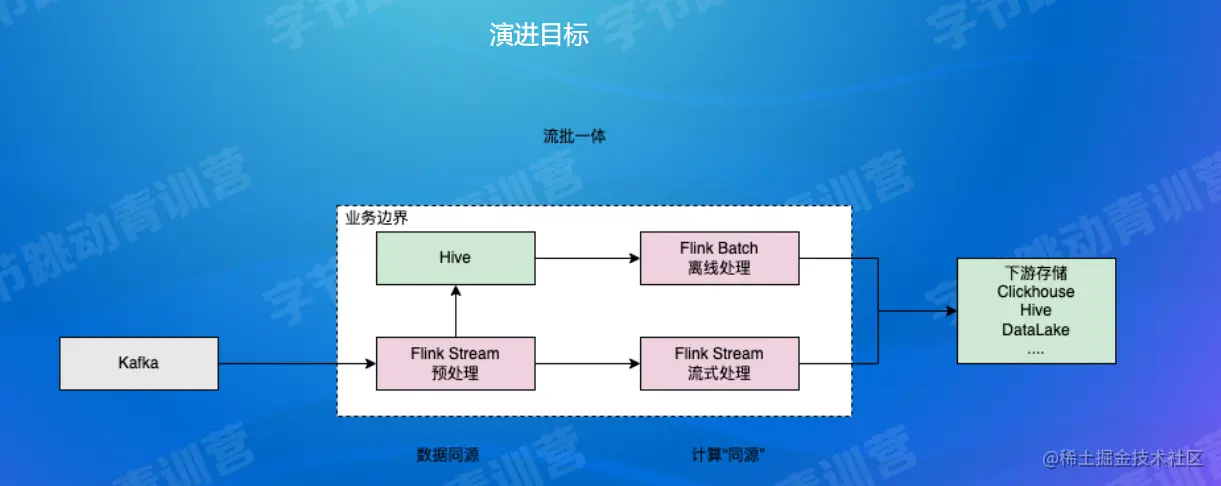

  • 电商流批一体实践
