1，Android UI组件

常规的UI组件大多由Android Framework中的android.widget这个package提供。如：文本组件，图片组件，按钮组件，输入框组件等。
常规UI组件大多是View，高级UI组件大多是ViewGroup、比常规UI组件有多的功能。如滑动组件，列表组建等

2，布局

常用的布局有以下四种：
1,LinearLayout
以水平/垂直方向排列组件
所有子视图在单个方向（垂直或水平）保持水平
适用于线性排列场景
2,RelativeLayout
通过相对父容器/兄弟组件位置排列组件
可以消除嵌套视图组并使布局层次结构保持扁平化，从而提高性能
一个RelativeLayout就可以替换多个嵌套的LinearLayout组
适用于复杂场景
3,FrameLayout
以层级叠加的方式排列组件
适用于层级排列场景
4,ConstrainLayout
通过约束组件位置排列组件
扩展布局方式
所有的视图均根据同级视图与父布局之间的关系进行布局
可使用扁平视图层次结构（无嵌套视图组）创建复杂的大型布局
为获得更好的性能和工具支持，推进使用ConstrainLayout
适用于复杂场景

3,渲染

布局页面是如何渲染出来的？
布局加载->布局解析->UI渲染
布局加载
编写布局文件->注册Manifest->设置布局文件
setContentView的主要作用是创建了DecorView,最终由LayoutInflater来加载了XML文件
LayoutInflater的主要作用是解析XML文件，并根据XML文件生成View实例，并将View实例添加到其ViewGroup中
XML中的View根据View类名来找到相应的View，并将XML中的描述属性解析为AttributeSet，并作为第二个参数传给View构造器，以此来生成实例的。

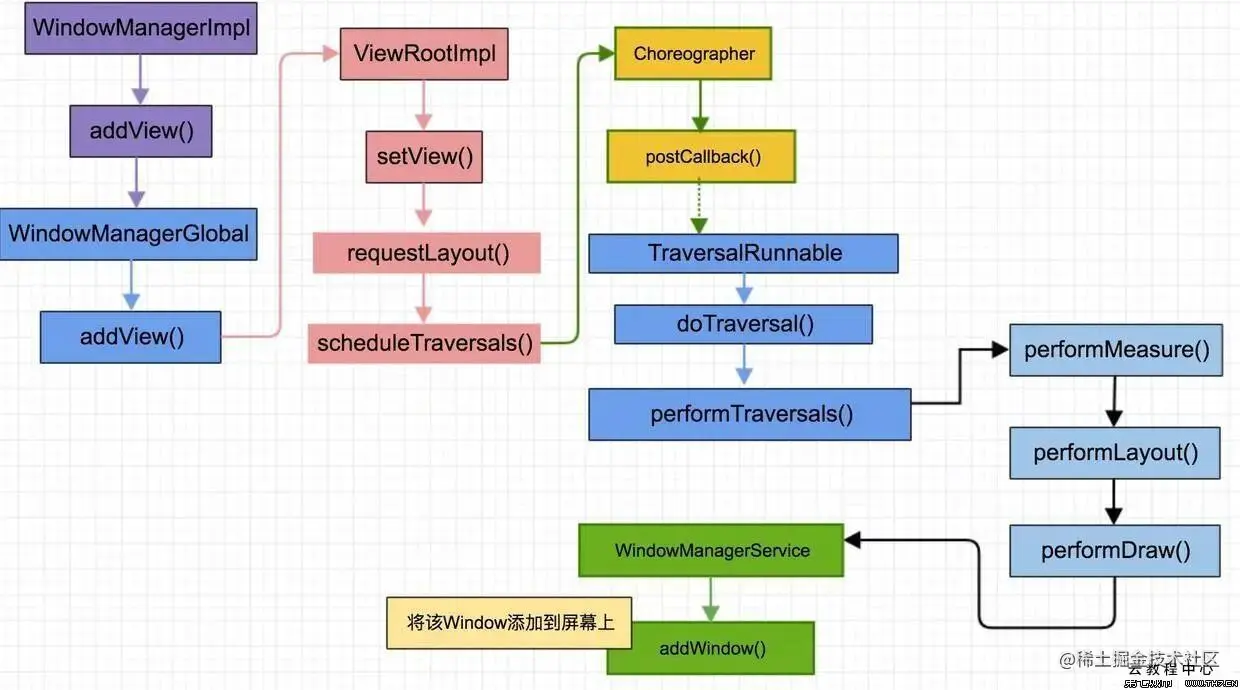

页面绘制流程

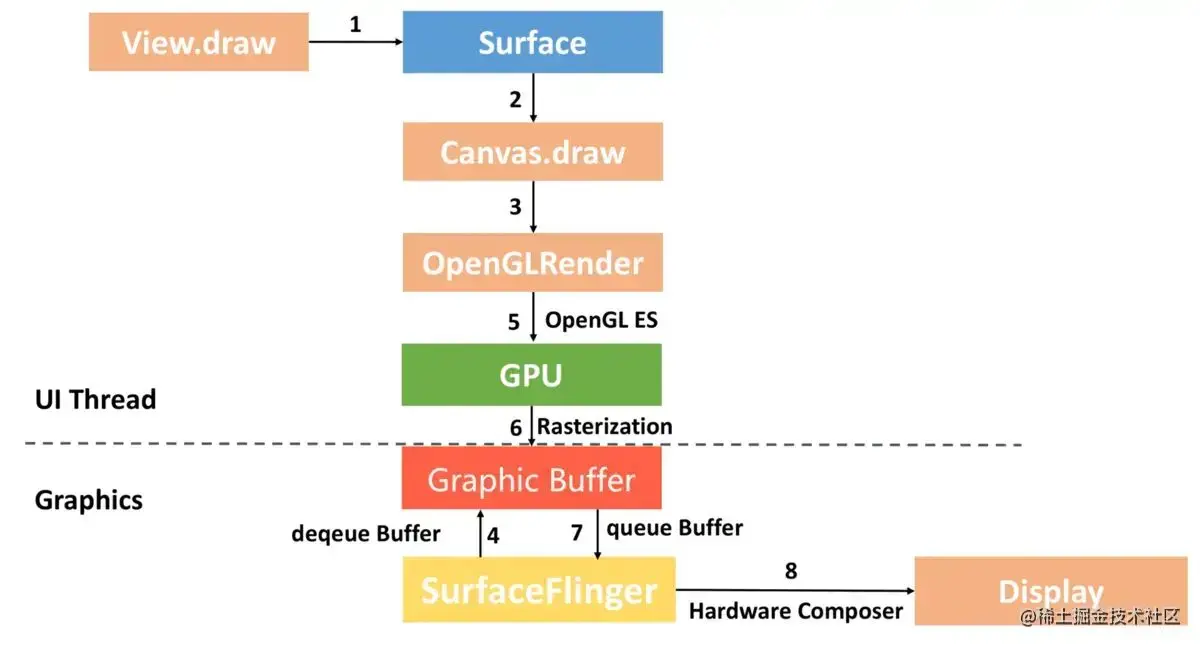

UI渲染流程

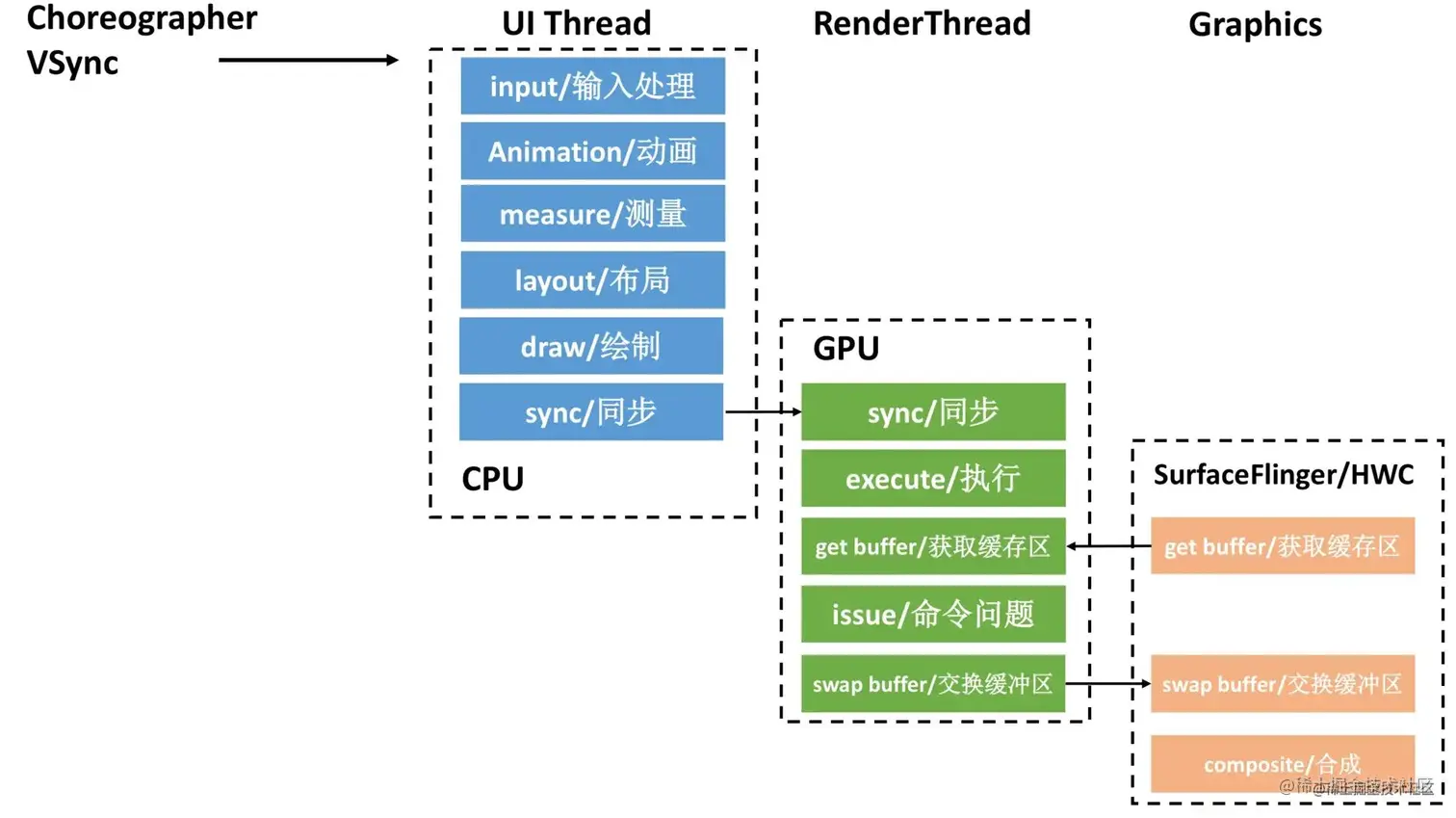

渲染流程

4，交互

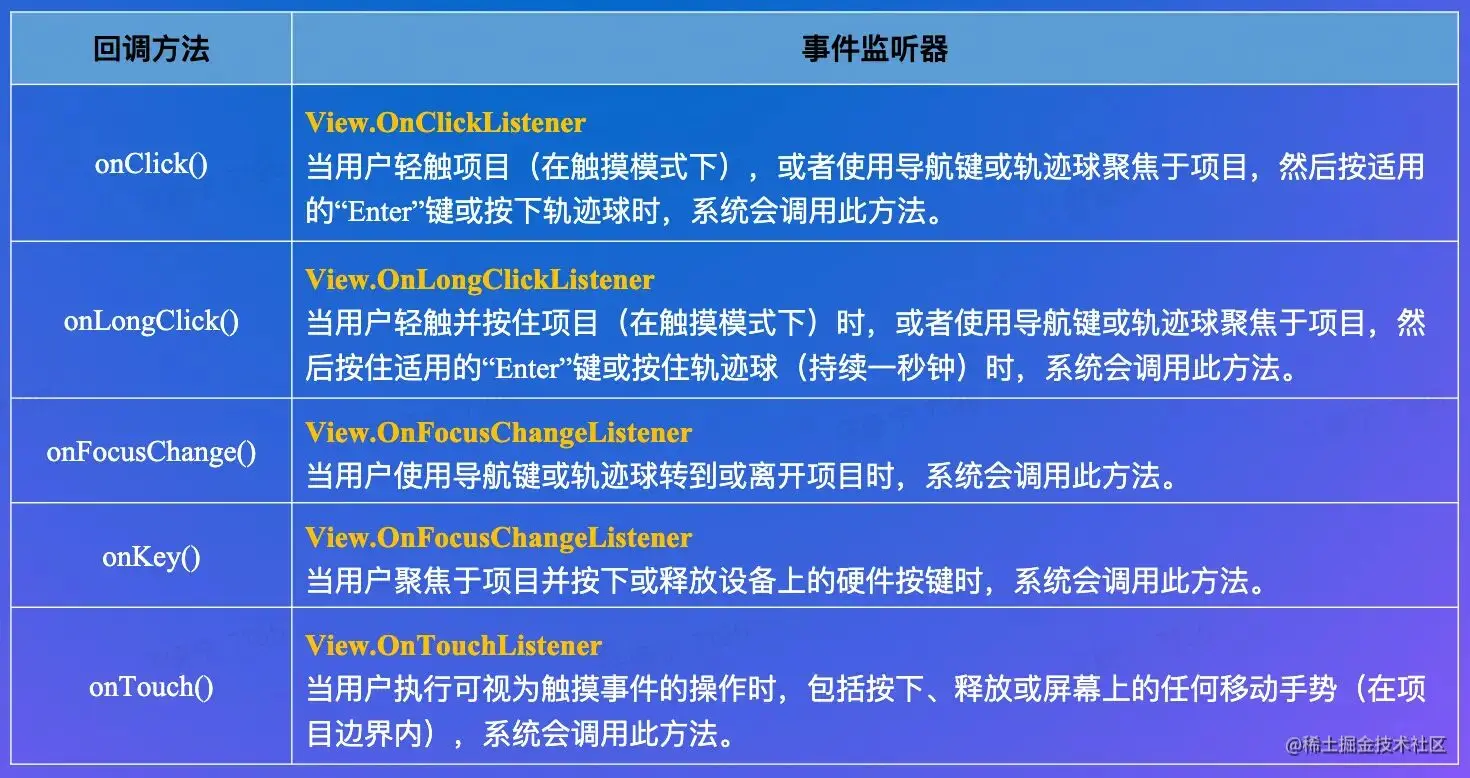

常用交互事件监听器

view的交互
获取view对象--findViewByid
交互事件监听器:View.OnClickListener,View.OnLongClickListener...
触摸事件--MotionEvent---ACTION_DOWN,ACTION_UP,ACTION_MOVE...
事件分发：
顺序---Activity->ViewGroup->View
核心方法---dispatchTouchEvent,onlnterceptTouchEvent,onTouchEvent

5，动画

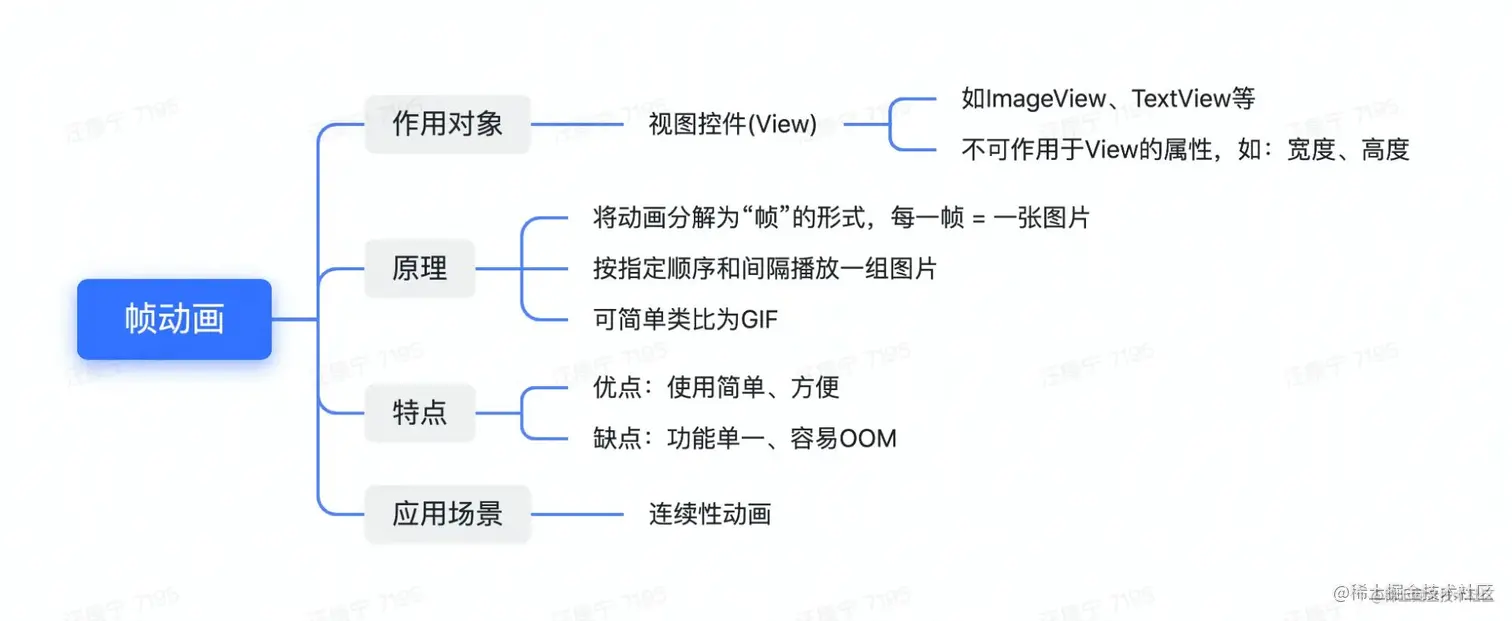

帧动画

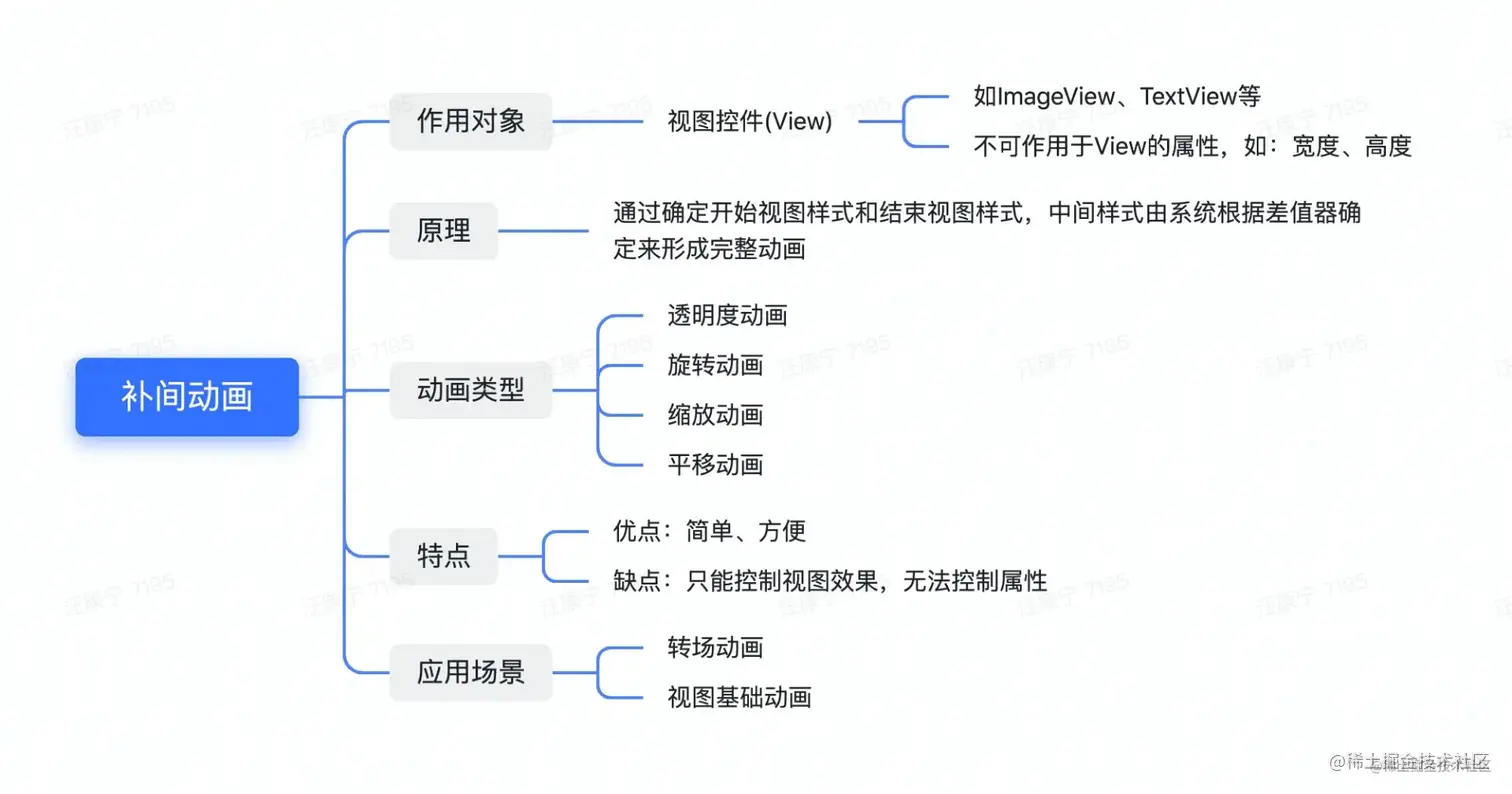

补间动画

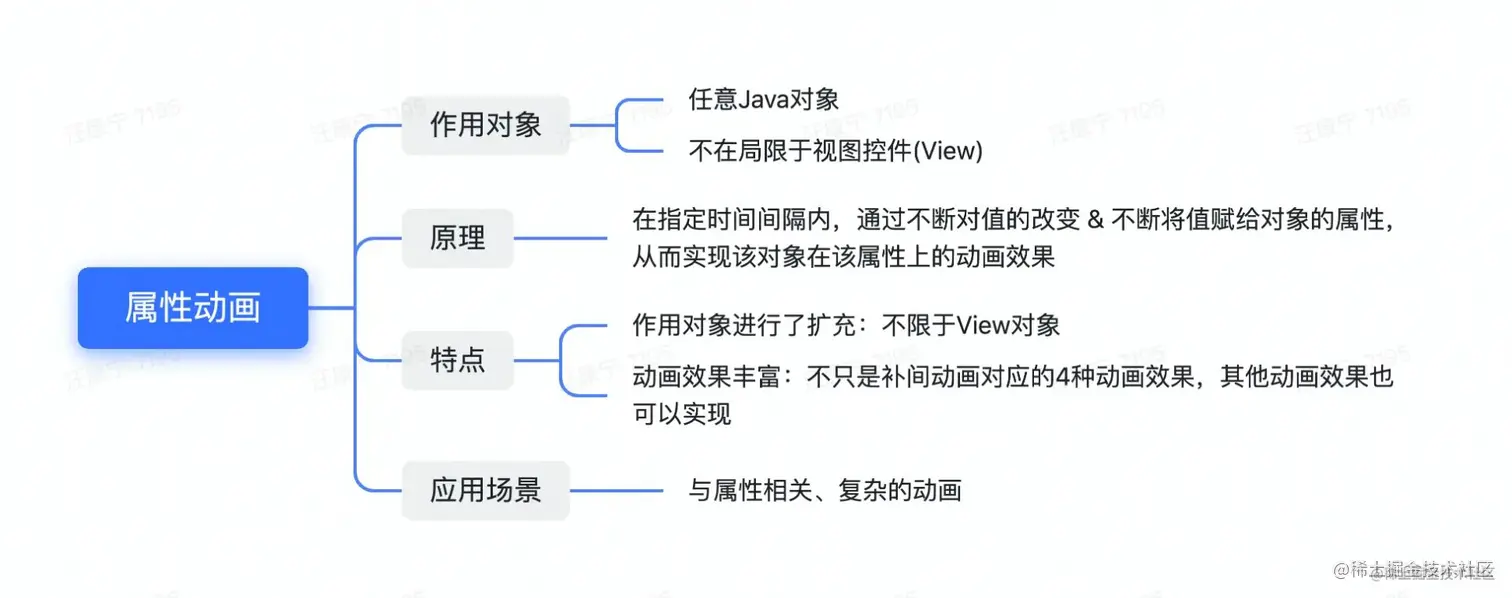

属性动画

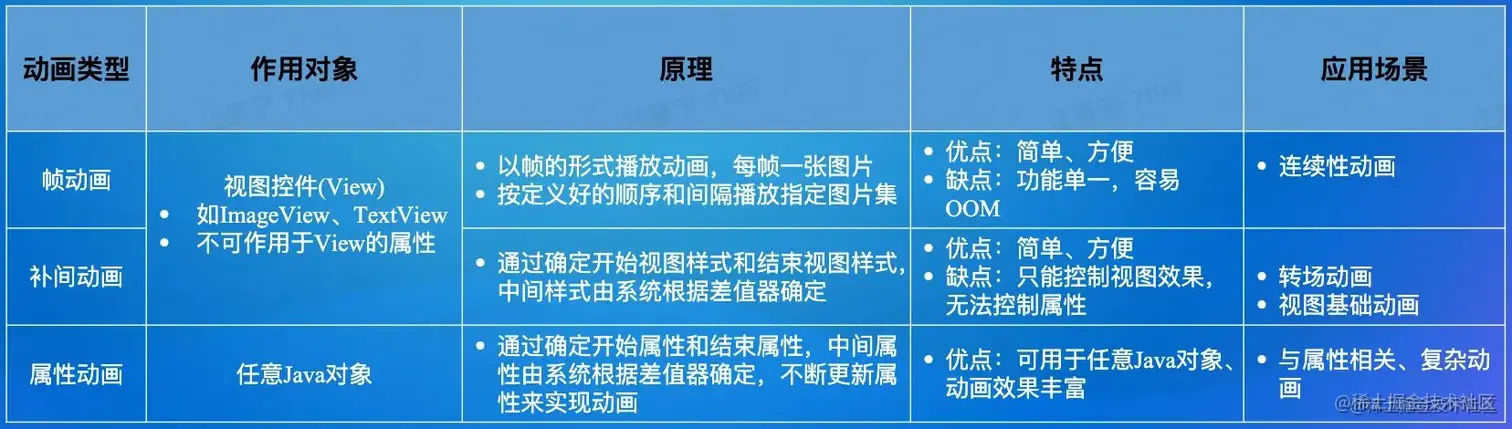

动画总结

6，自义定UI

自义定ui为在我们需要根据我们相应的需求来定义的UI。具体使用方法如下;
创建View


    public SwitchButton(Context context) {
        super(context);
        init(context, null);
    }

    public SwitchButton(Context context, AttributeSet attrs) {
        super(context, attrs);
        init(context, attrs);
    }

    public SwitchButton(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        init(context, attrs);
    }

    @TargetApi(Build.VERSION_CODES.LOLLIPOP)
    public SwitchButton(Context context, AttributeSet attrs, int defStyleAttr, int defStyleRes) {
        super(context, attrs, defStyleAttr, defStyleRes);
        init(context, attrs);
    }

处理View布局

protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    final int widthMode = MeasureSpec.getMode(widthMeasureSpec);
    final int heightMode = MeasureSpec.getMode(heightMeasureSpec);
    if(widthMode == MeasureSpec.UNSPECIFIED || widthMode == MeasureSpec.AT_MOST){
        widthMeasureSpec = MeasureSpec.makeMeasureSpec(DEFAULT_WIDTH, MeasureSpec.EXACTLY);
    }
    if(heightMode == MeasureSpec.UNSPECIFIED || heightMode == MeasureSpec.AT_MOST){
        heightMeasureSpec = MeasureSpec.makeMeasureSpec(DEFAULT_HEIGHT, MeasureSpec.EXACTLY);
    }
    super.onMeasure(widthMeasureSpec, heightMeasureSpec);
}

@Override
protected void onSizeChanged(int w, int h, int oldw, int oldh) {
    float viewPadding = Math.max(shadowRadius + shadowOffset, borderWidth);
    height = h - viewPadding - viewPadding;
    width = w - viewPadding - viewPadding;
    ...
}

绘制View

protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    //绘制白色背景的圆角矩形
    paint.setStrokeWidth(borderWidth);
    paint.setStyle(Paint.Style.FILL);
    paint.setColor(background);
    drawRoundRect(canvas, left, top, right, bottom, viewRadius, paint);

    //绘制关闭状态的边框
    paint.setStyle(Paint.Style.STROKE);
    paint.setColor(uncheckColor);
    drawRoundRect(canvas,left, top, right, bottom, viewRadius, paint);
    ...
    //绘制按钮左边绿色长条遮挡
    paint.setStyle(Paint.Style.FILL);
    paint.setStrokeWidth(1);
    drawArc(canvas, left, top, left + 2 * viewRadius, top + 2 * viewRadius,90, 180, paint);
    canvas.drawRect( left + viewRadius, top,viewState.buttonX,
    top + 2 * viewRadius,paint);
    ...
    //绘制按钮
    drawButton(canvas, viewState.buttonX, centerY);
}

处理用户交互

public boolean onTouchEvent(MotionEvent event) {
    if(!isEnabled()) { return false; }
    switch (actionMasked){
        case MotionEvent.ACTION_DOWN:
           ...
            break;
        case MotionEvent.ACTION_MOVE:
            if(isPendingDragState()){ //在准备进入拖动状态过程中，可以拖动按钮位置
                ...
            }else if(isDragState()){ //拖动按钮位置，同时改变对应的背景颜色
               ...
            }
            break;
        case MotionEvent.ACTION_UP:
            if(System.currentTimeMillis() - touchDownTime <= 300){ //点击时间小于300ms，认为是点击操作
                toggle();
            }else if(isDragState()){ //在拖动状态，计算按钮位置，设置是否切换状态
                ...
            }
            break;
        case MotionEvent.ACTION_CANCEL:
            removeCallbacks(postPendingDrag);
            break;
    }
    return true;
}

处理动画

valueAnimator = ValueAnimator.ofFloat(0f, 1f);
valueAnimator.setDuration(effectDuration);
valueAnimator.setRepeatCount(0);
valueAnimator.addUpdateListener(animatorUpdateListener);
// 点击开关后启动动画
valueAnimator.start();

// 简单动画更新回调，触发View绘制
private ValueAnimator.AnimatorUpdateListener animatorUpdateListener = new ValueAnimator.AnimatorUpdateListener() {
    @Override
    public void onAnimationUpdate(ValueAnimator animation) {
        float value = (Float) animation.getAnimatedValue();
        switch (animateState) {
            ...
            case ANIMATE_STATE_SWITCH:
                viewState.buttonX = beforeState.buttonX + (afterState.buttonX - beforeState.buttonX) * value;
                float fraction = (viewState.buttonX - buttonMinX) / (buttonMaxX - buttonMinX);
                viewState.checkStateColor = (int) argbEvaluator.evaluate( fraction,uncheckColor,checkedColor);
                viewState.radius = fraction * viewRadius;
                viewState.checkedLineColor = (int) argbEvaluator.evaluate(fraction,Color.TRANSPARENT, checkLineColor);
                break;
        }
        postInvalidate();
    }
};

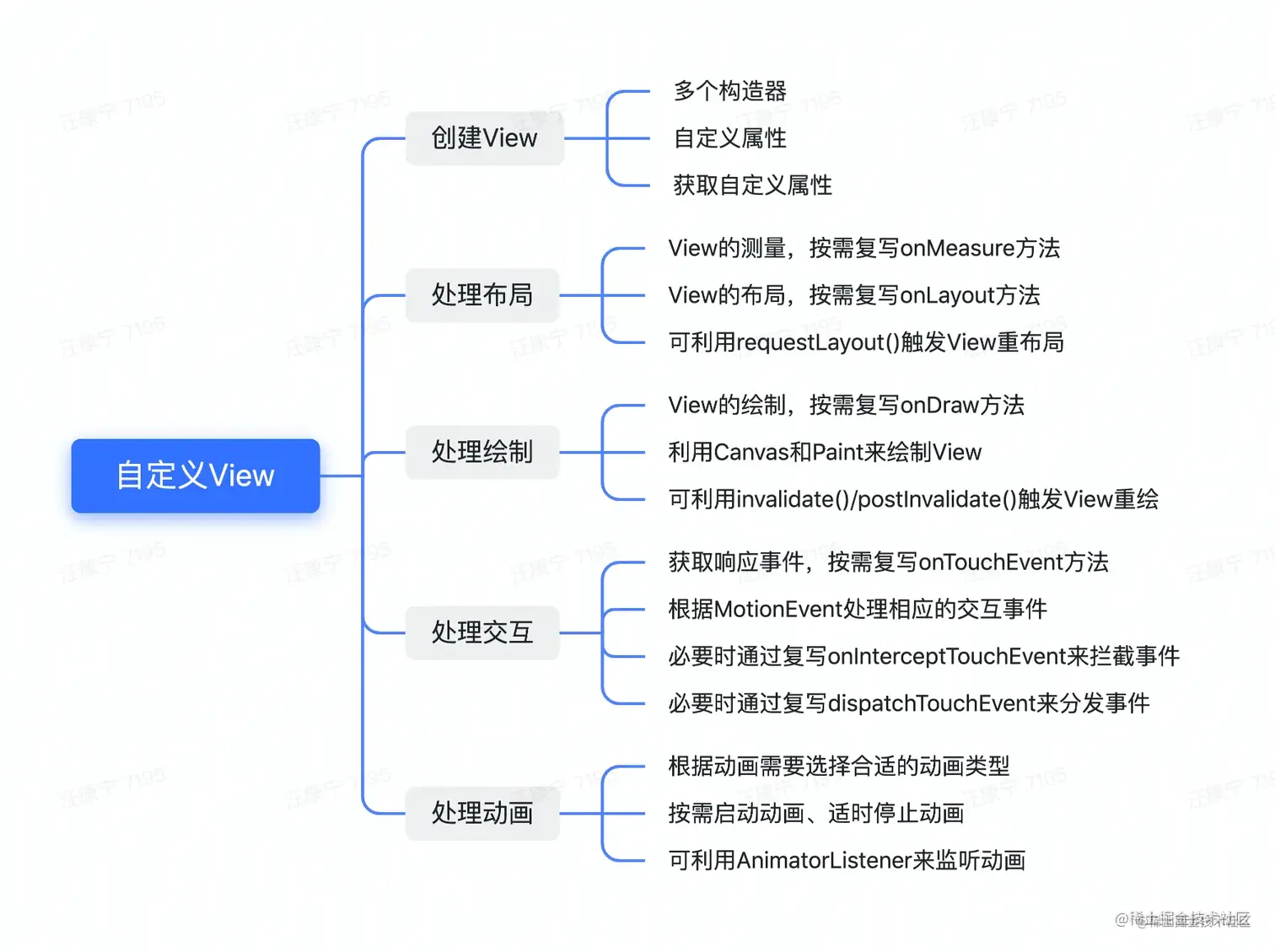

自义定UI小结

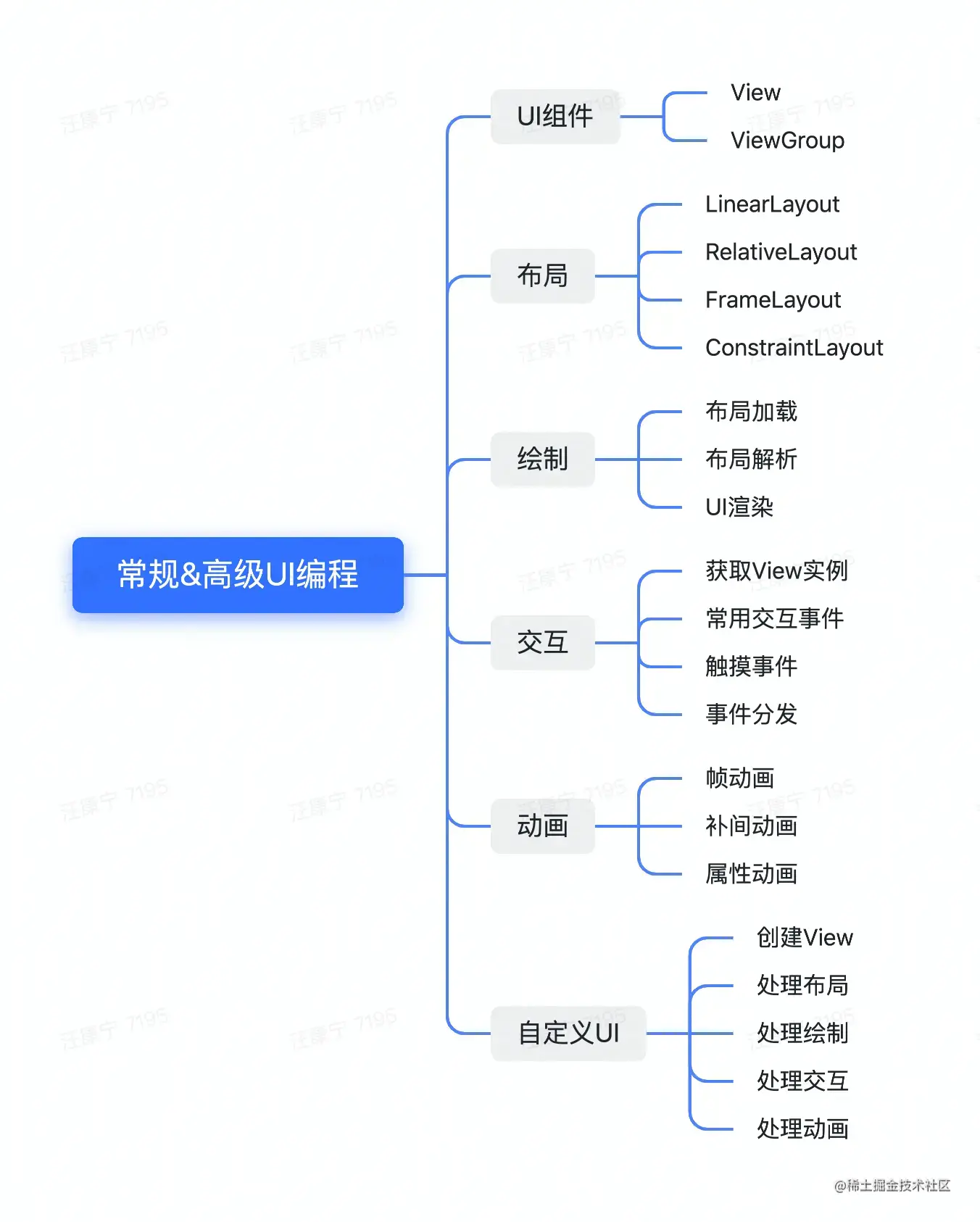

7，总结

本次课程学习让我一个小白了解到了关于UI编程的部分知识，虽然并未全部弄懂，但是对大概框架以及有了一定了解，对布局，绘制，交互以及动画的编程原理有了一定认识，期待后期的深入学习以及其他知识的扩充。
