课程目录
01.大数据处理引擎Spark介绍
02.SparkCore 原理解析
03.SparkSQL原理解析
04.业界挑战与实践
01.大数据处理引擎Spark介绍
1.1大数据处理技术栈
1.2常见大数据处理链路

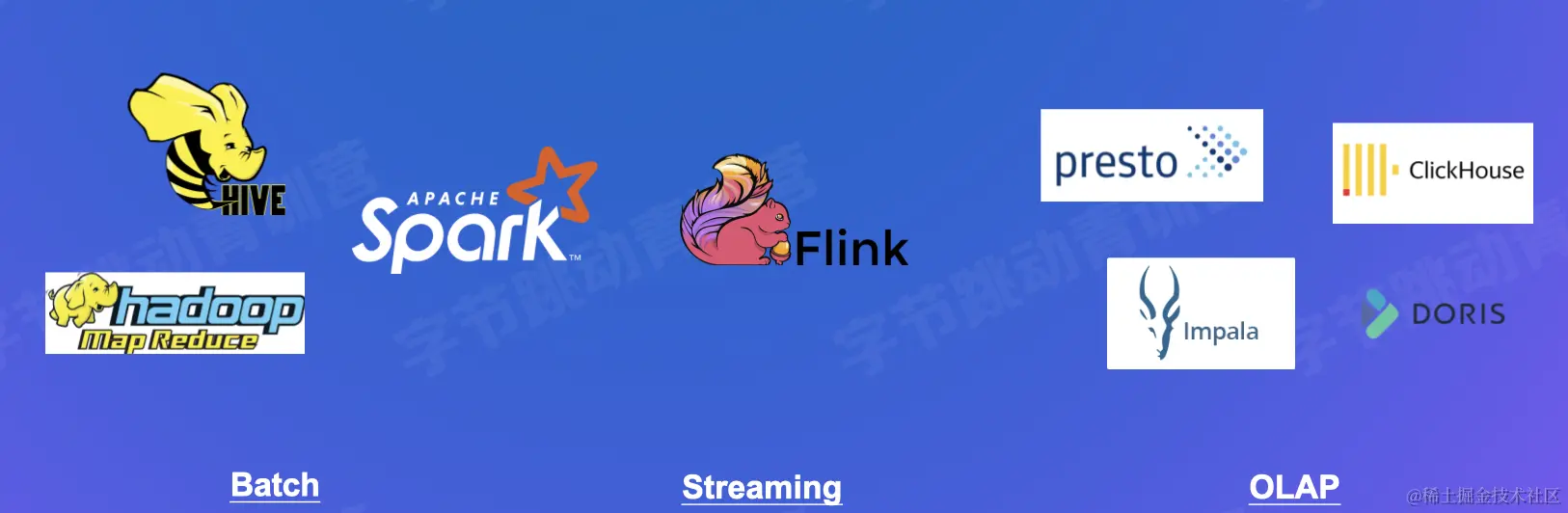

1.3开源大数据处理引擎
1.4 什么是Spark?
github: https://github,com/apache/spark
Unified engine for large scale data analytics
Apache SparkTM is a multi-language engine for executing data engineering, data science, and machine learning on single- node machines or clusters.

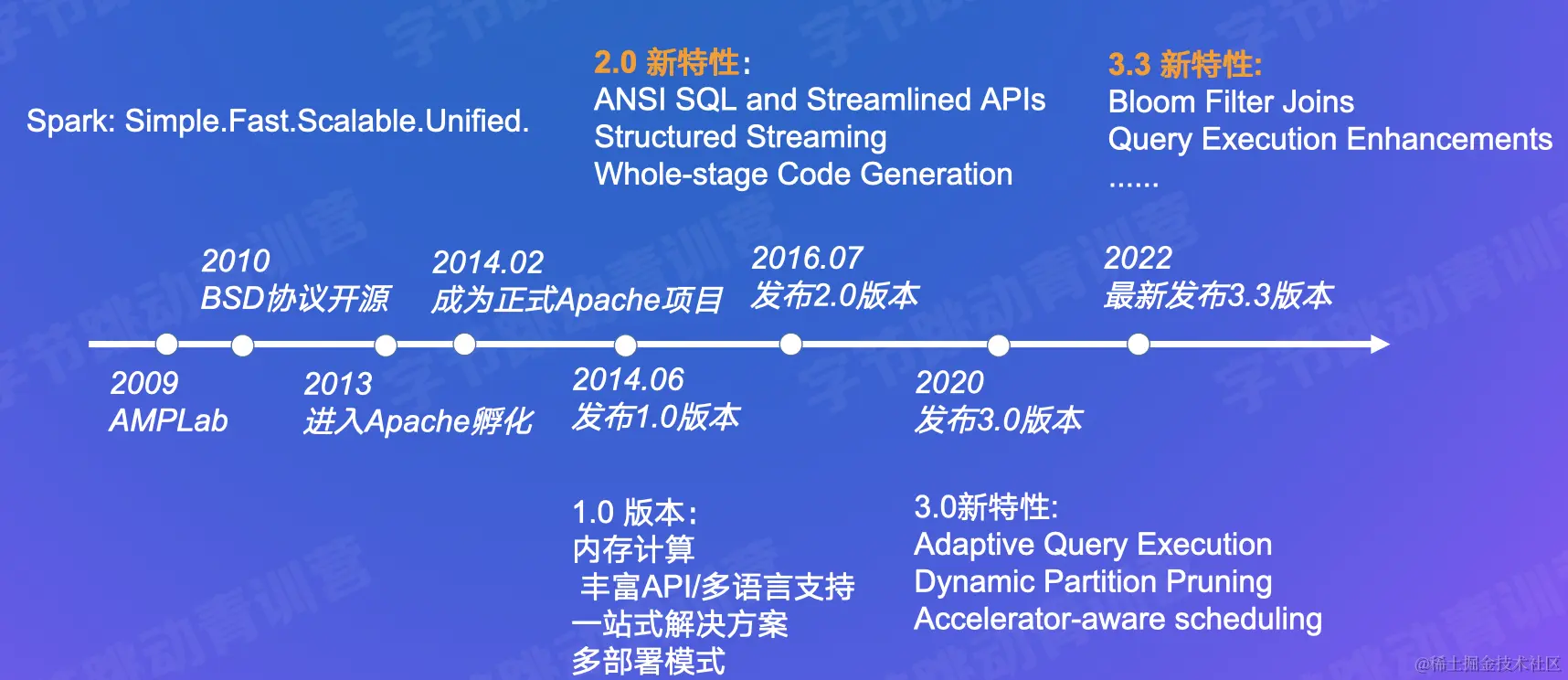

1.4 Spark版本演进

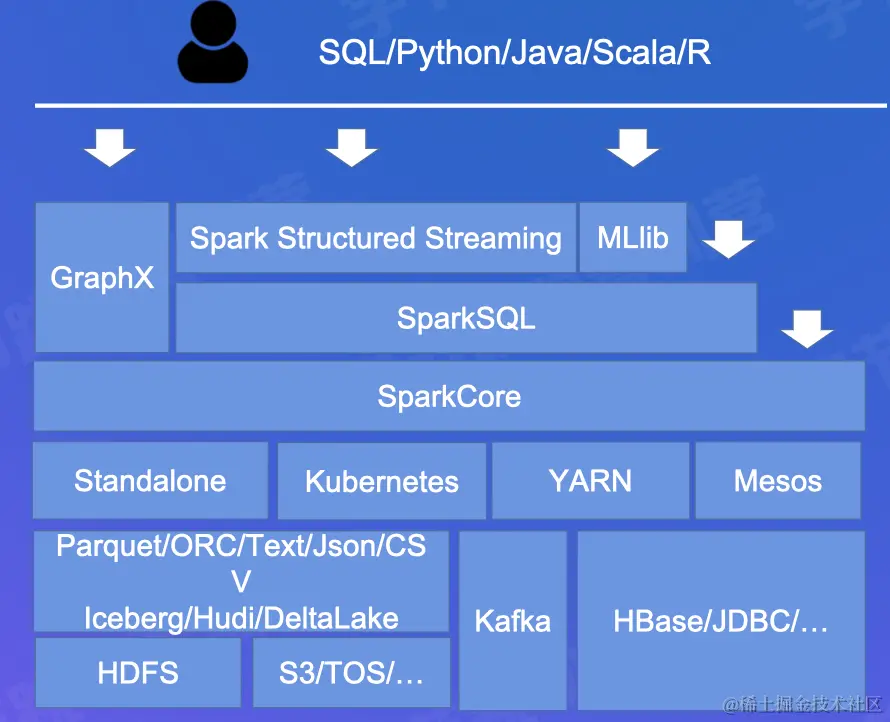

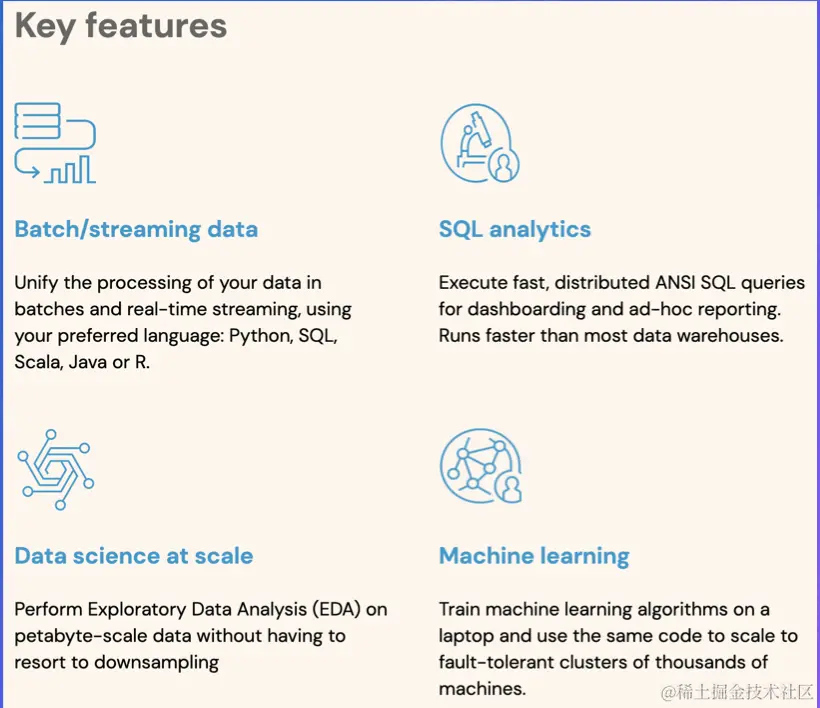

1.4 Spark生态 & 特点
▪️ 统一引擎，支持多种分布式场景
▪️ 多语言支持
▪️ 可读写丰富数据源
▪️ 丰富灵活的AP/算子
▪️ 支持K8S/YARN/Mesos资源调度

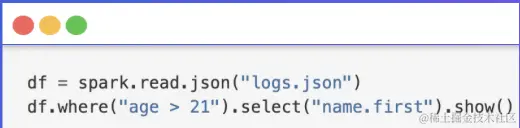

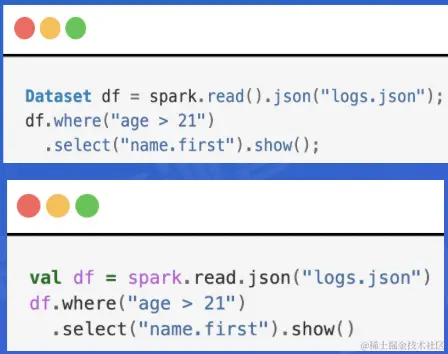

1.5 Spark特点 - 多语言支持

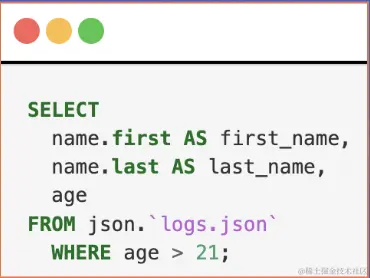

SQL
Java/Scala

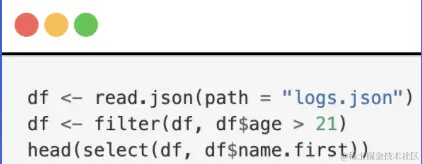

R
Python
1.5 Spark特点 - 丰富数据源
DataSource
1）Text
2）Parquet/ORC
3）JSON/CSV
4）JDBC
自定义 DataSource 实现 DаtаЅоurсеV1/V2 АРІ
HBase/Mongo/ElasticSearch/...

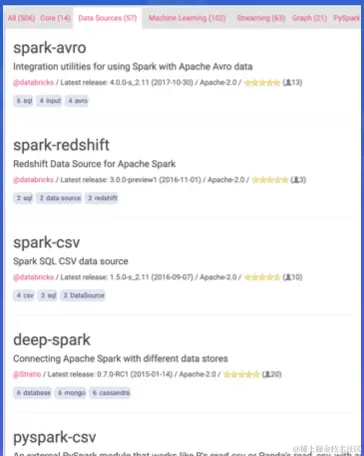

A community index of third-party packages for Apache Spark.
1.5 Spark特点 - 丰富的API/算子
SparkCore -> RDD
map/filter/flatMap/mapPartitions
repartition/groupBy/reduceBy/join/aggregate
foreach/foreachPartition
count/max/min
...
SparkSQL -> DataFrame
select/filter/groupBy/agg/join/union/orderBy
Hive UDF/自定义 XUDF

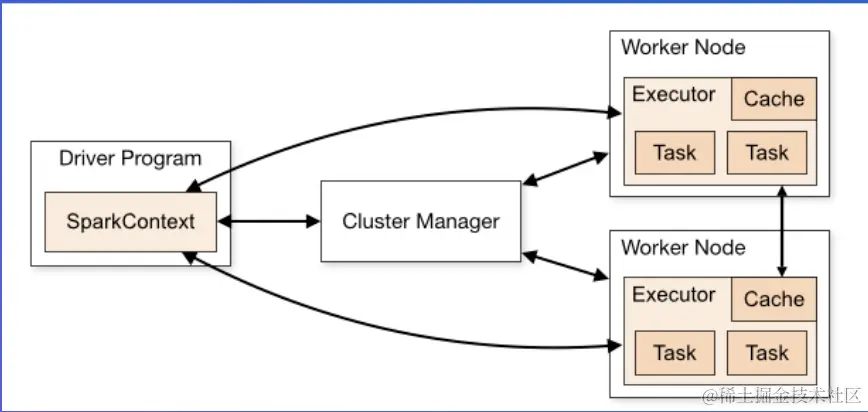

1.6 Spark运行架构 & 部署方式

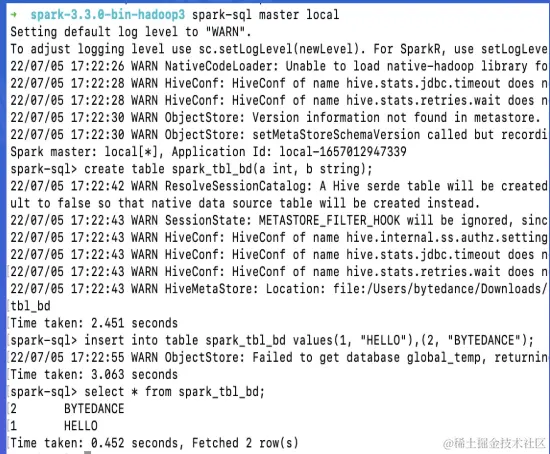

Spark Local Mode
本地测试/单进程多线程模式
spark-sql --master local
Spark Standalone Mode
需要启动Spark的Standalone集群的Master/Worker
spark-sql --master spark://{port}
On YARN/K8S
依赖外部资源调度器(YARN/K8S)
spark-sql --master yarn...
spark- sql --master k8s://https://<k8s· apiserver-host>:
1.7 Spark下载编译
Spark包
编译:
git clone -b master github.com/apache/spar…
cd spark
./dev/make-distribution.sh --name custom-spark --pip --r --tgz -Psparkr -Phive -Phive- thriftserver -Pmesos -Pyarn !
编译参数可选，详见官网building-sparkttps://spark.apache.org/docs/latest/building spark.html)
编译完后会在目录下生成一个tgz包
下载:
官网download -->spark.apache.org/downloads.h…

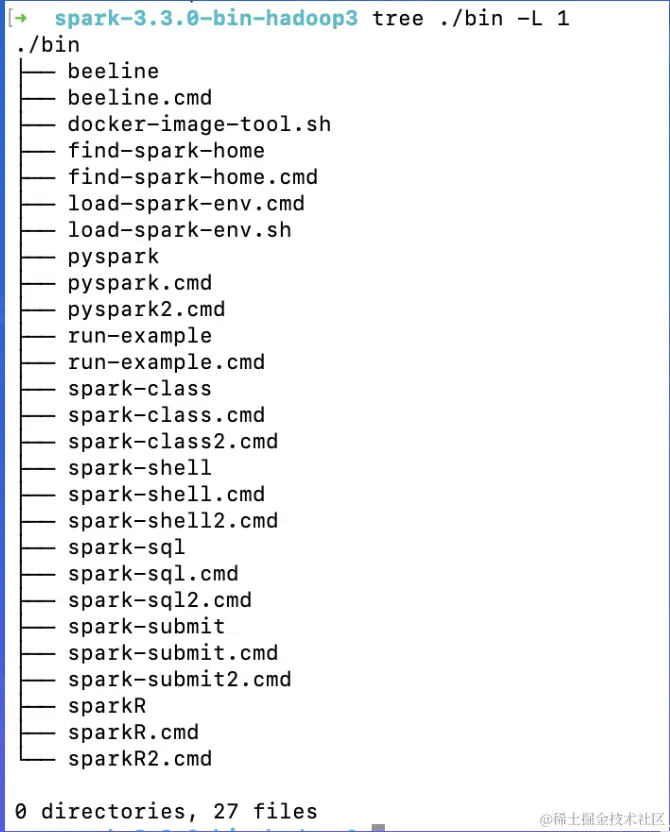

1.8 Spark包概览
1.9 Spark提交命令

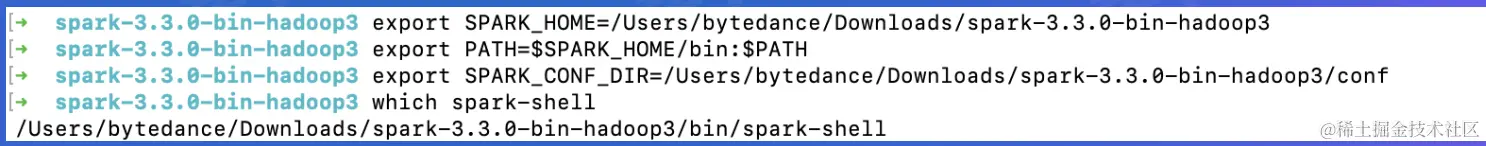

环境变量

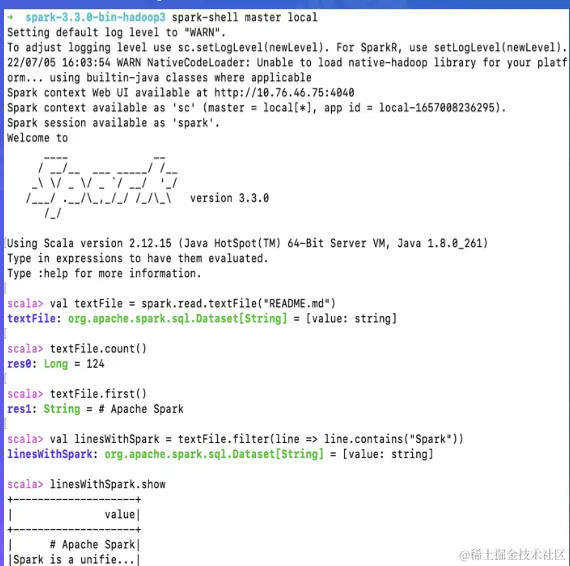

spark-shell
spark-sql
pyspark

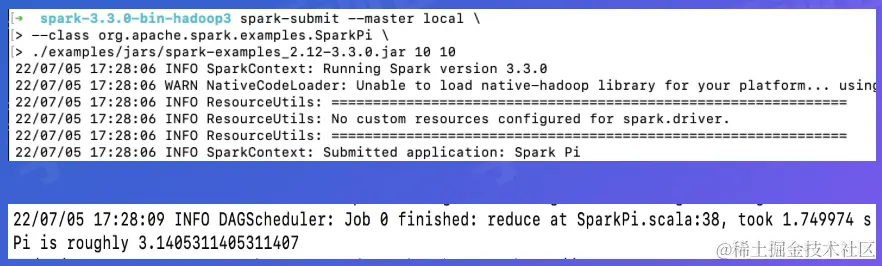

1.10 提交一个简单任务
SparkPi scala 代码
编译成jar包之后，使用spark-submit提交

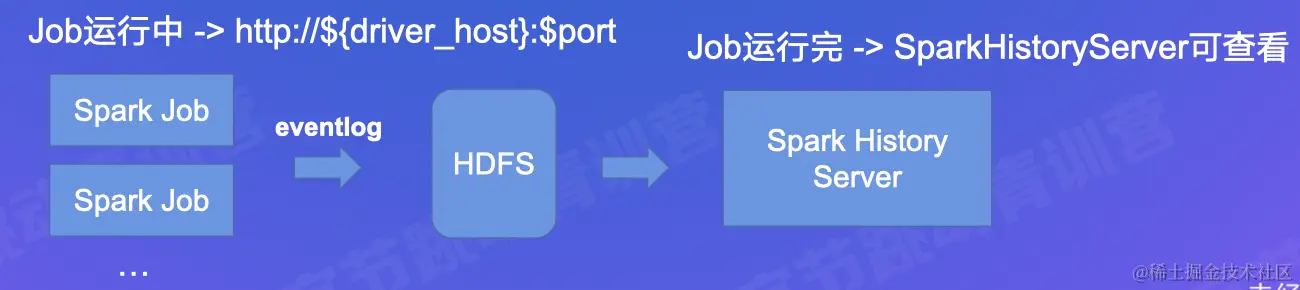

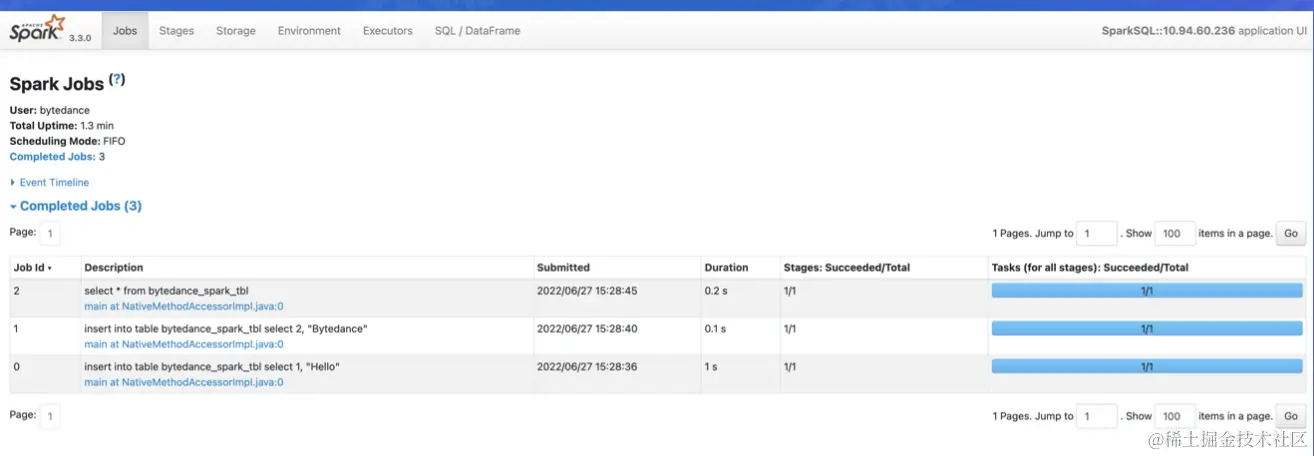

1.11 Spark UI

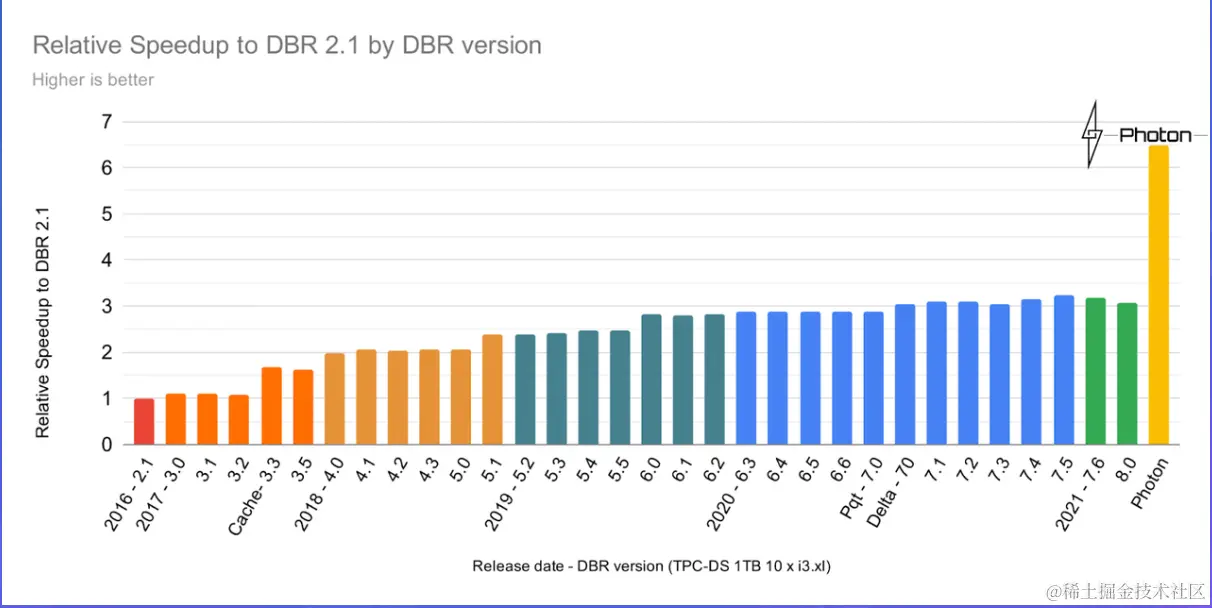

1.12 Spark性能 benchmark
TPC-DS/TPC-H benchmark
github.com/databricks/… sql-perf
02.SpatkCore原理解析

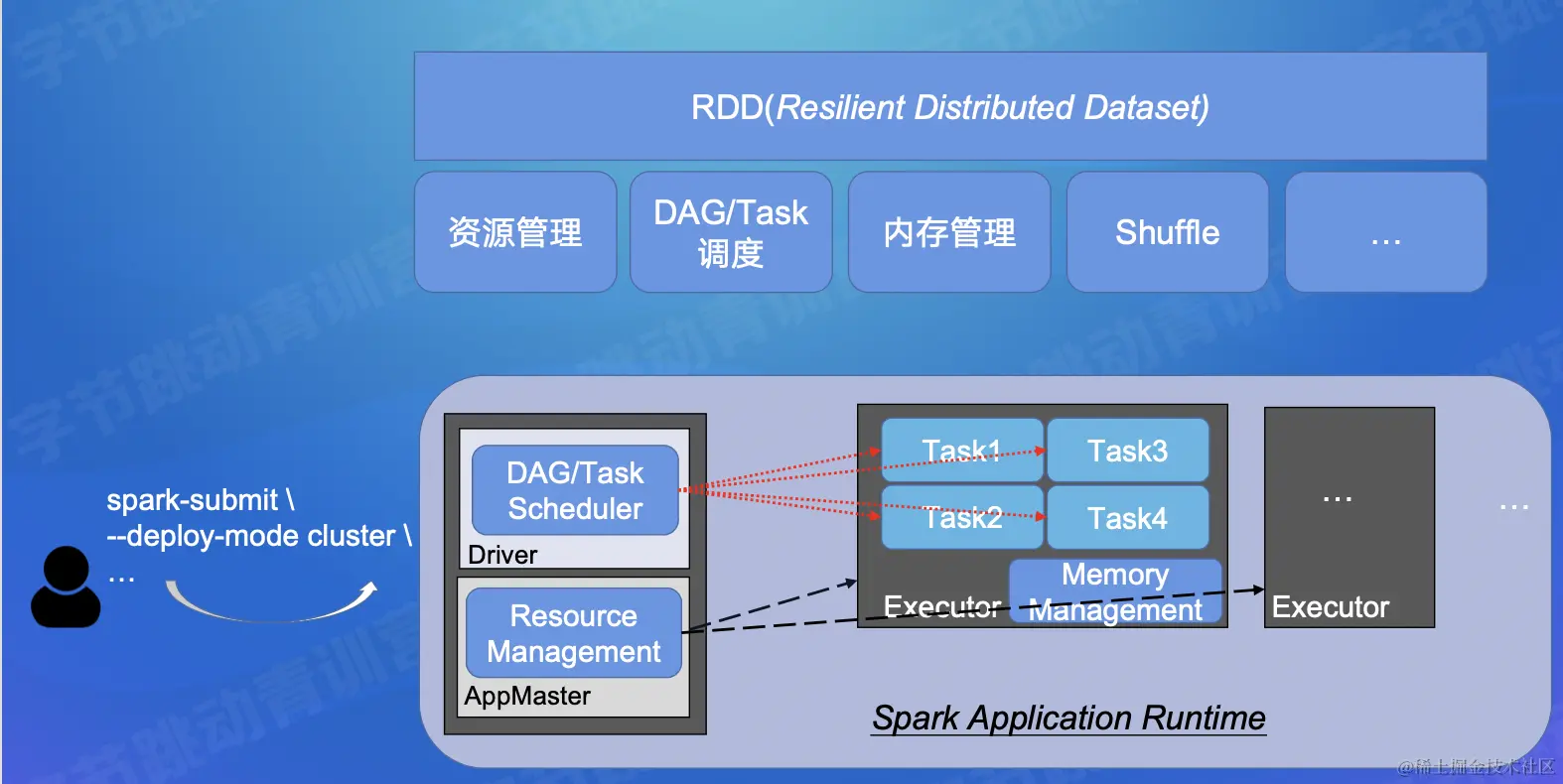

2.1 SparkCore
2.2什么是RDD？
RDD(Resilient Distributed Dataset)
Represents an immutable, partitioned collection of elements that can be operated on in parallel.
abstract class RDD {
def getPartitions: Array[Partition]
def compute(split: Partition..
def getDependencies: Seq[Dependency[ ]]
val partitioner. Option[Partitioner]...
def getPreferredL ocations(split: Partition)
//算子
def map(f: T => U): RDD[U]
def filter(f: T => Boolean): RDD[T]
...
def count(): Long
def cache() //缓存
def persist() //缓存

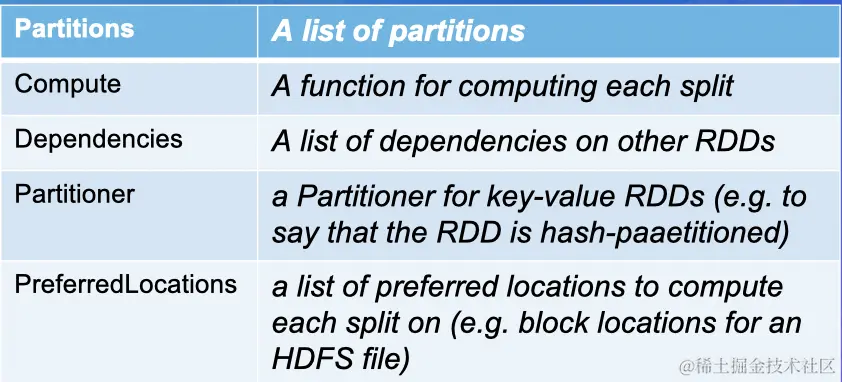

描述RDD的五要素

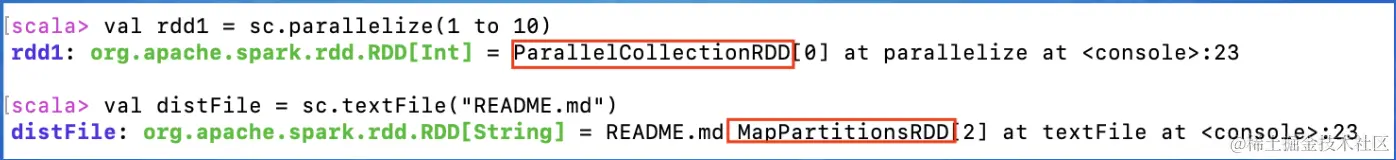

2.2.1如何创建RDD？
内置RDD
ShuffleRDD/HadoopRDD/JDBCRDD
/KafkaRDD/ UnionRDD/MapPartitionsRDD/...
自定义RDD
class CustomRDD(...) extends RDD {}
实现五要素对应的函数

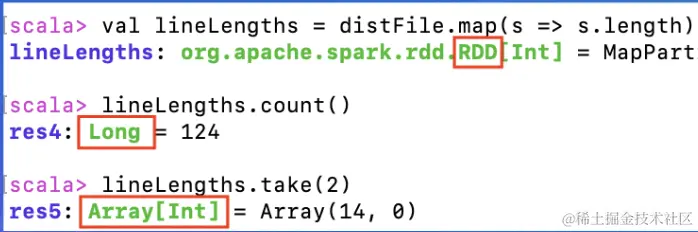

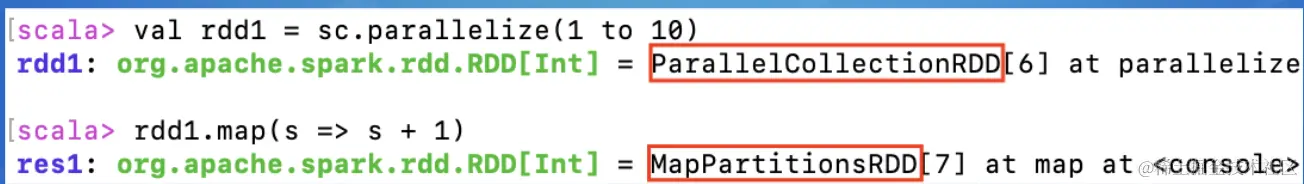

2.2.2 RDD算子
➢两类RDD算子
Transform算子:生成一个新的RDD
map/filter/flatMap/groupByKey/reduceByKeyl...
Action算子:触发Job提交
collect/count/take/saveAs T extFile/...

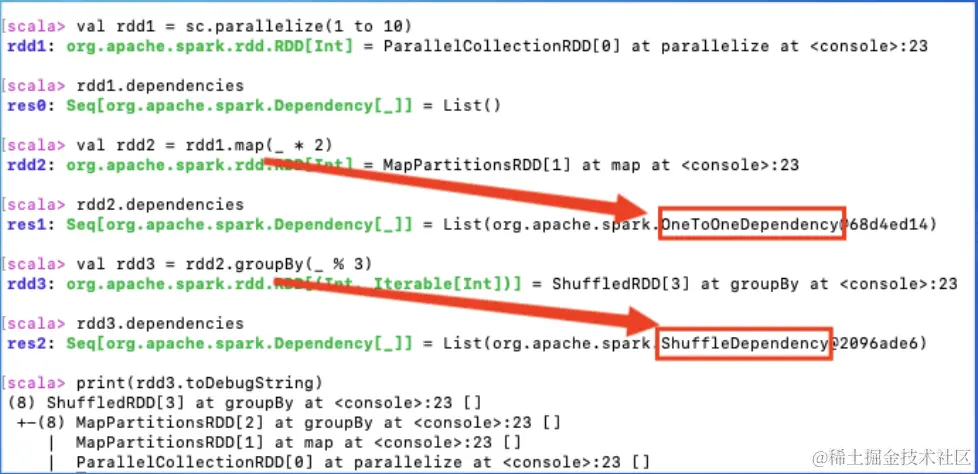

2.2.3RDD依赖
RDD依赖:描述父子RDD之间的依赖关系(lineage)。
➢窄依赖:父RDD的每个partition至多对应一个子RDD分区。
1） NarrowDependency
def getParents(partitionld: Int): Seq[lnt]
2） OneToOneDependency
override def getParents(partitionld: Int): List[lnt]
3） RangeDependency override def getParents(partitionld: Int): List[lnt] =
if (partitionld >= outStart && partitionld < outStart + length)
List(partitionld - outStart + inStart)
4） PruneDependency
➢宽依赖:父RDD的每个partition都可能对应多个子RDD分区。
ShuffieDependency

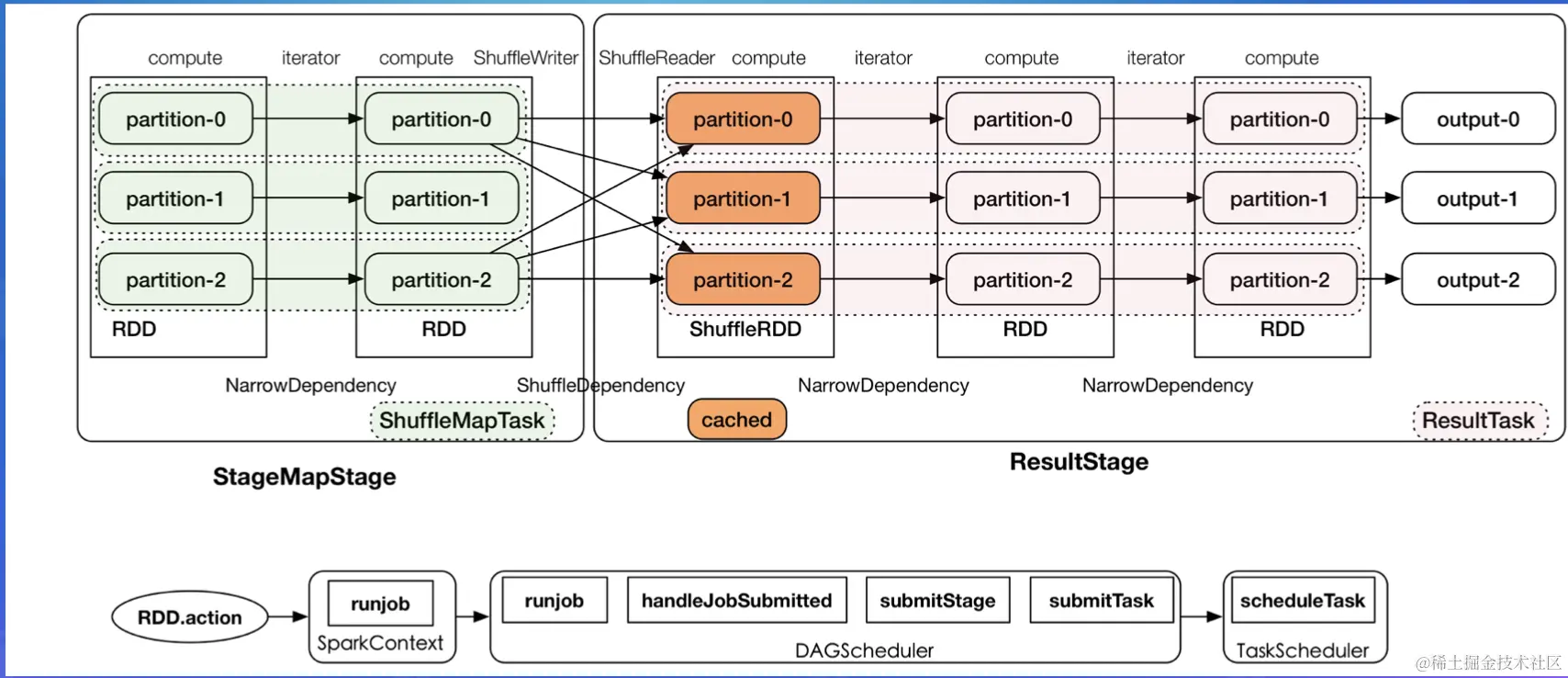

2.2.4 RDD执行流程
Job: RDD action算子触发
Stage:依据宽依赖划分
Task: Stage内执行单个partition任务

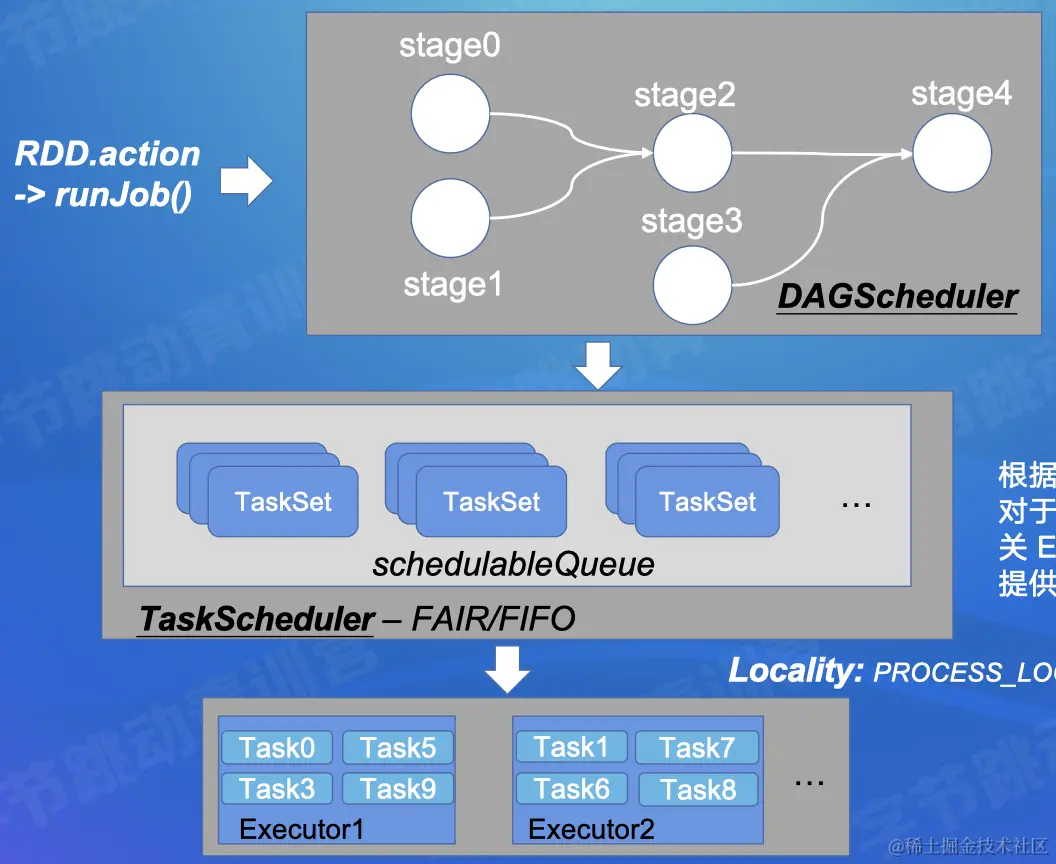

2.3 Scheduler
根据ShuffleDependency切分Stage,并按照依赖顺序调度Stage,为每个Stage生 成并提交TaskSet到TaskScheduler
根据调度算法(FIFO/FAIR)对多个TaskSet进行调度，对于调度到的TaskSet, 会将Task调度(locality)到相关Executor.上面执行， Executor SchedulerBackend提供
Locality: PROCESS_ LOCAL, NODE_ LOCAL, RACK_ LOCAL, ANY

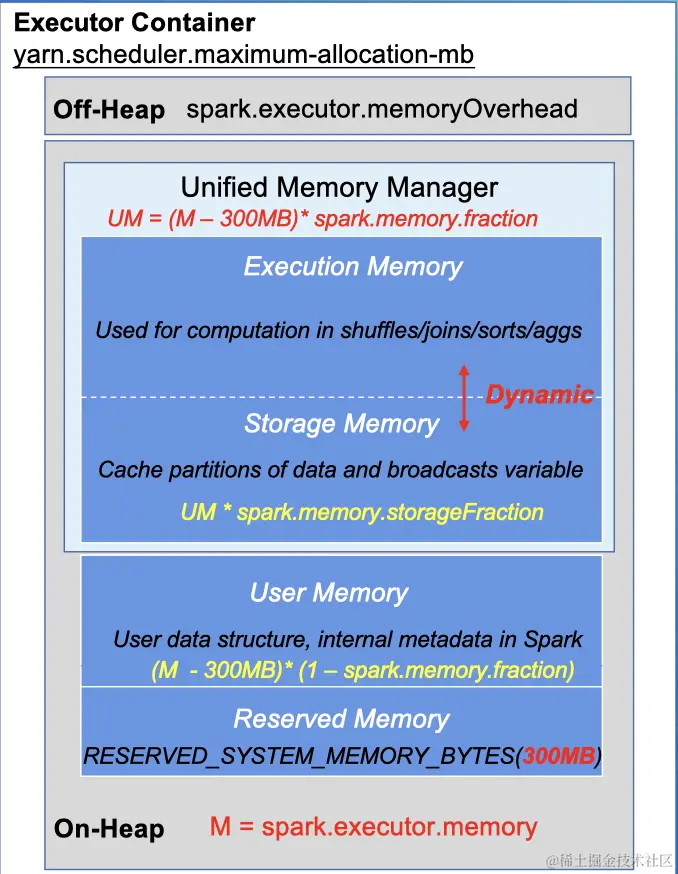

2.4 Memory Management
➢Executor 内存主要有两类: Storage 、Execution
➢UnifiedMemoryManager 统一管理Storage/Execution内存
➢Storage 和Execution内存使用是动态调整，可以相互借用
➢当Storage空闲，Execution 可以借用Storage的内存使用，
➢可以减少spill 等操作，Execution 使用的内存不能被Storage驱逐
➢当Execution 空闲，Storage 可以借用Execution的内存使用
➢当Execution需要内存时，可以驱逐被Storage借用的内存，直到
➢spark.memory.storageFraction边界

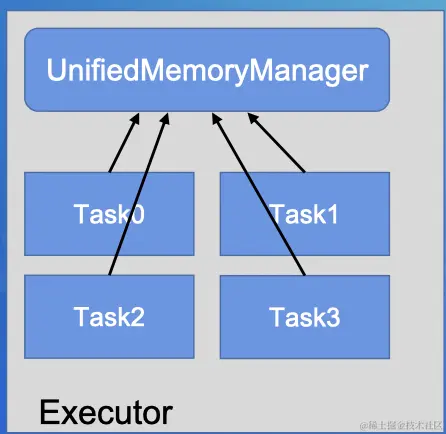

UnifiedMemoryManager统一管理多 个并发Task的内存分配
每个Task获取的内存区间为1/(2*N) ~ 1/N,N为当前Executor中正在并发运行的task数量

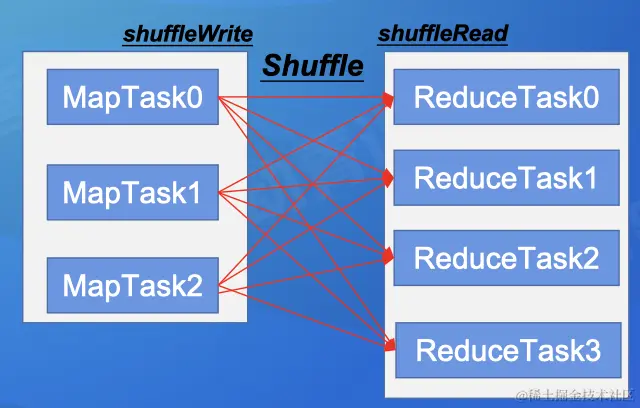

2.5 Shuffle
spark.shuffle.manager -> sort
trait ShuffleManager f
def registerShuffle...
def getWriter....
def getReader..
def unregisterShuffle...
}
class SortShuffleManager extends ShuffleManager

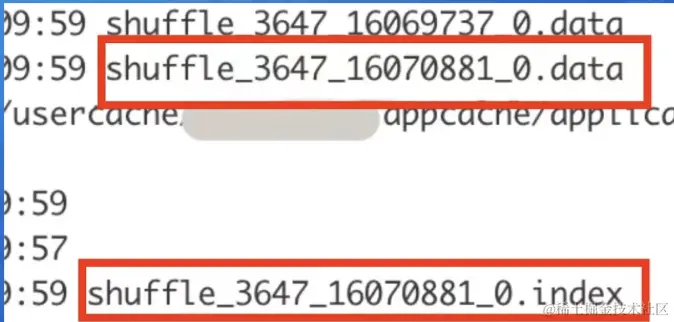

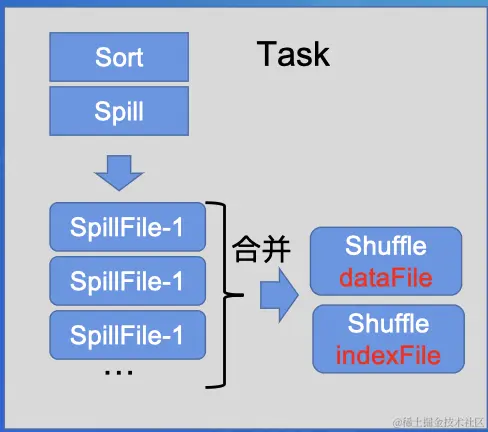

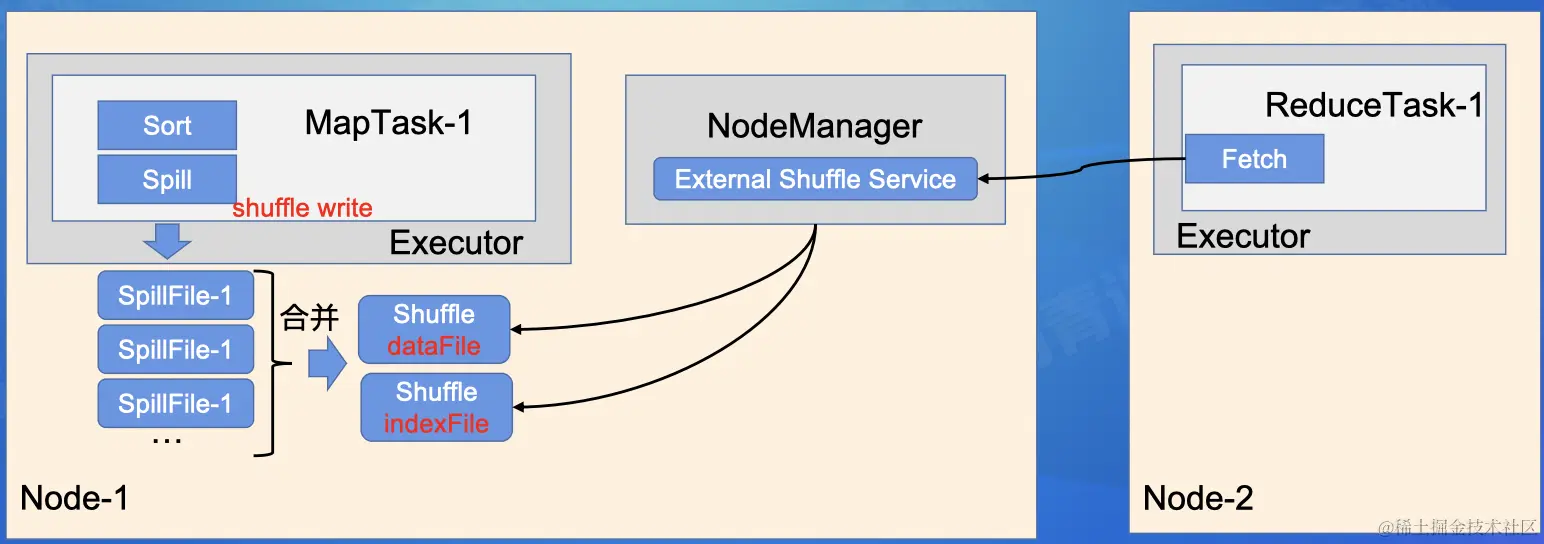

每个MapTask生成一个Shuffle数据文 件和一个index文件
dataFile中的数据按照partitionld进行排序，同一个partitionld的数据聚集在一起indexFile保存了所有paritionld在dataFlle中的位置信息，方便后续ReduceTask能Fetch到对应partitionld 的数据

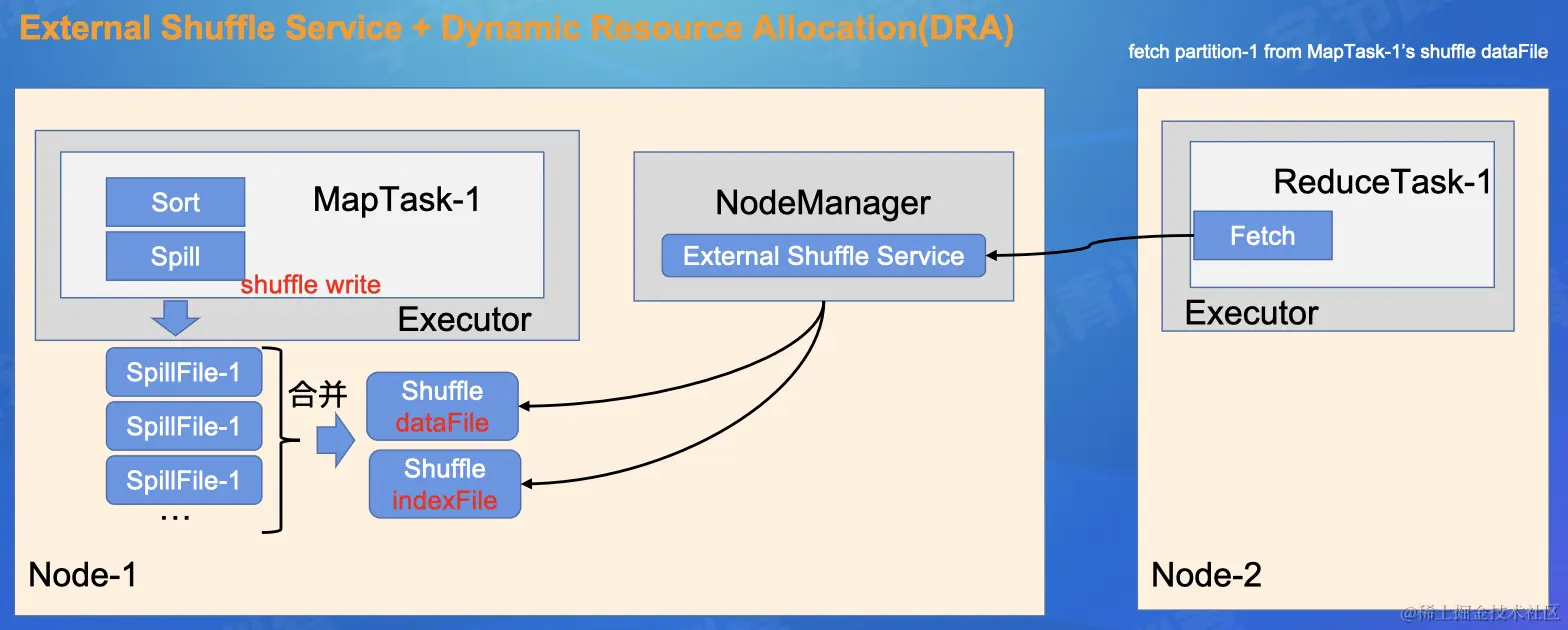

shuffle write 的文件被 NodeManager中的 Shuffle Service 托管 , G供后续ReduceTask 进行 shuffle fetch, 如果Executor空闲，DRA可以进行回收
03.SparkSQL原理解析

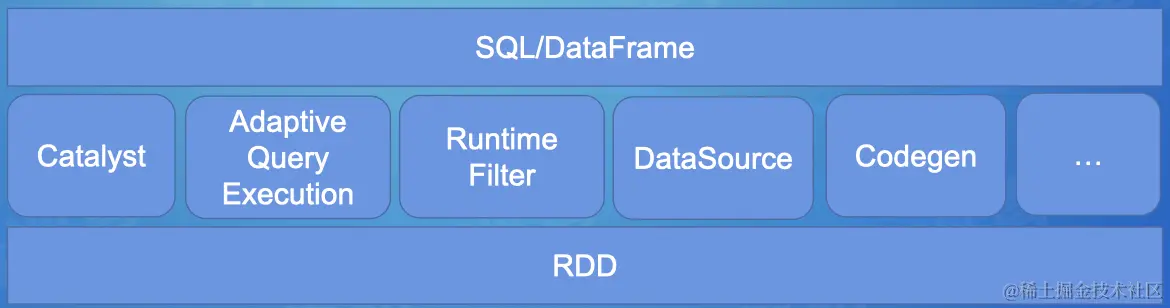

SparkSQL

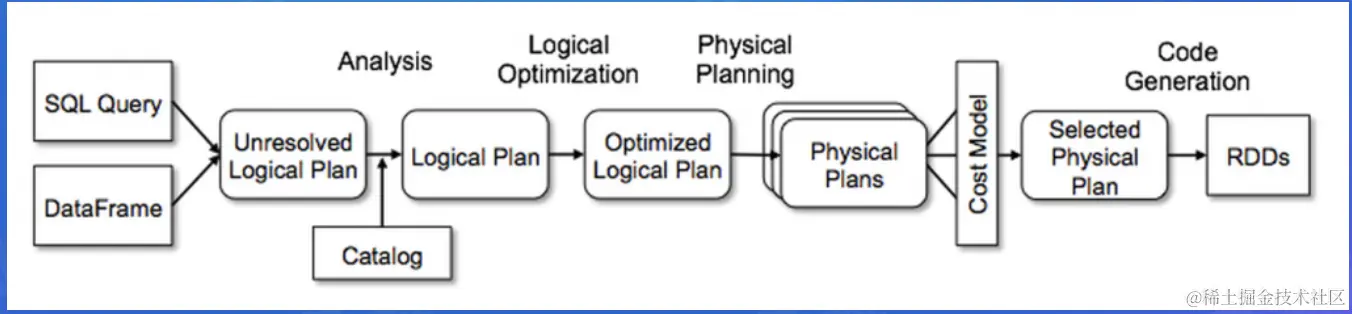

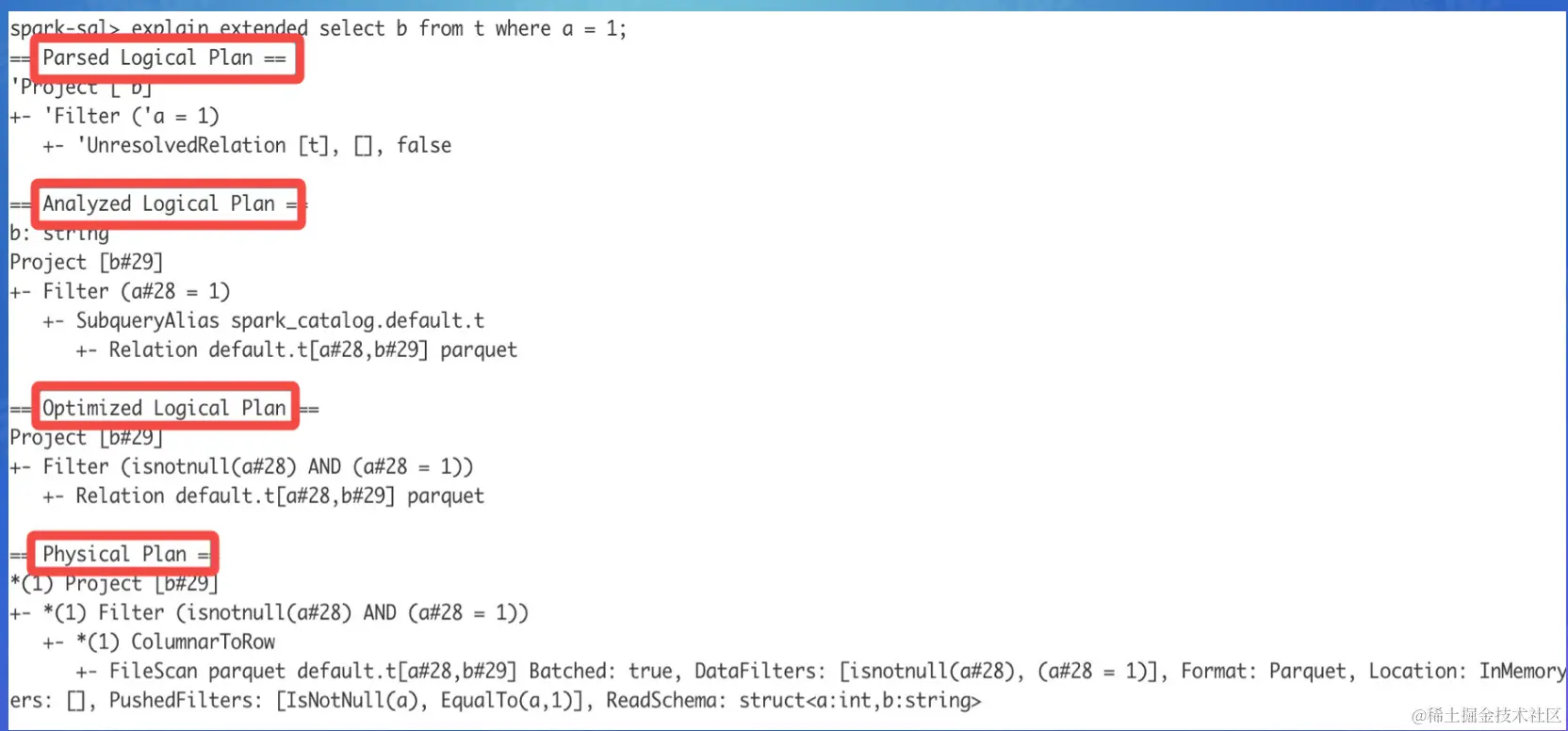

3.1 Catalyst优化器

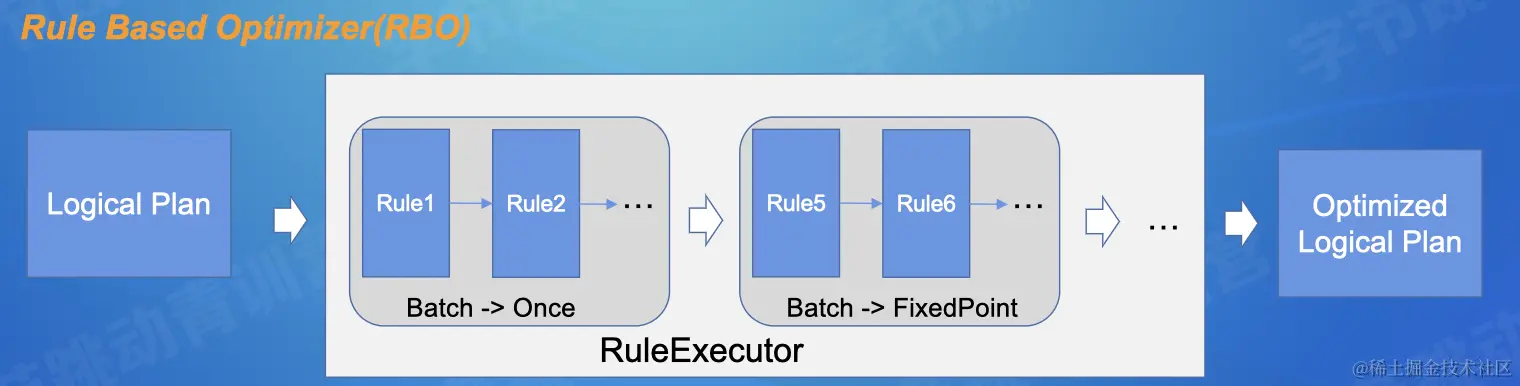

3.1 Catalyst优化器 - RBO

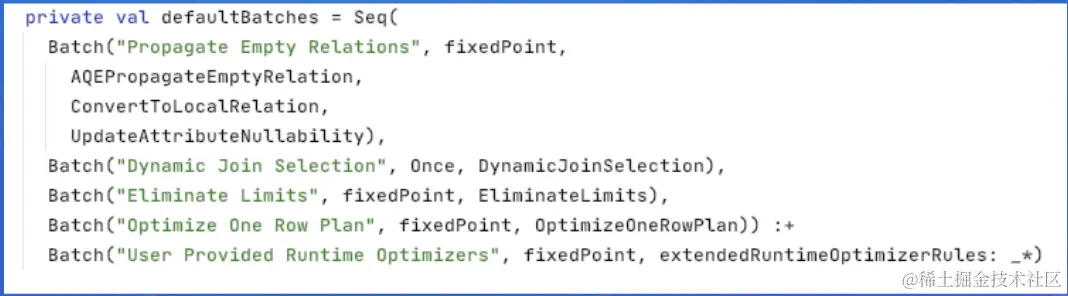

Batch执行策略:
Once ->只执行一次
FixedPoint ->重复执行，直到plan不再改变，或者执行达到固定次数(默认100次)
Rule Based Optimizer(RBO)
ConstantFolding/PushDownPredicates/ColumnPruning /DynamicFilterPruning/SimplifyConditionals/..
object PushDownPredicates extends Rule { def apply(plan: LogicalPlan): LogicalPlan - plan transformDown{ ... } }
transformDown先序遍历树进行规则匹配
transformUp后序遍历树进行规则匹配
select * from t x join t1 y on x,a=y.c where x,a>1 and y.c- 2
Cost Based Optimizer(CBO)

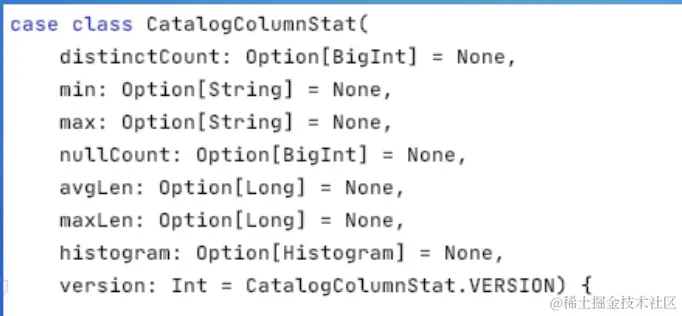

采集表的ѕtаtіѕtісѕ
ANALYZE TABLE .. COMPUTE STATISTICS ..FOR COLUMNS c1,c2

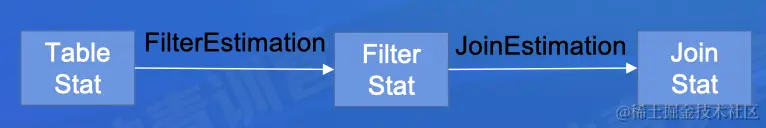

TableStatMANALYZE TABLE获取 后续的算子的Stat通过对应的E stimation进行估算
打开参数 spark.sql.cbo.enabled -> true

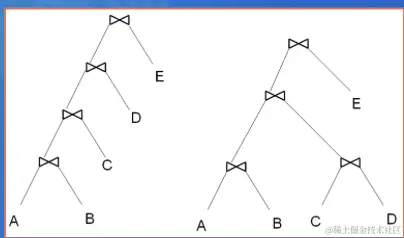

JoinReorder
JoinSelection
Broadcast Hash Join(BHJ)
Shuffle Hash Join(SHJ)
Sort Merge Join(SMJ)
3.2 Adaptive Query Execution(AQE)
每个Task结束会发送MapStatus信息给Driver
Task的MapStatus中包含当前Task Shuffle产生的每个Partition的size统计信息
Driver获取到执行完的Stages的MapStatus信息之后，按照MapStatus中partition大小信息识别匹配一些优化场景 ，然后对后续未执行的Plan进行优化
**目前支持的优化场景: **
-
Partiton合并，优化shuffle读取，减少reduce task个数
-
SMJ -> BHJ
-
Skew Join优化

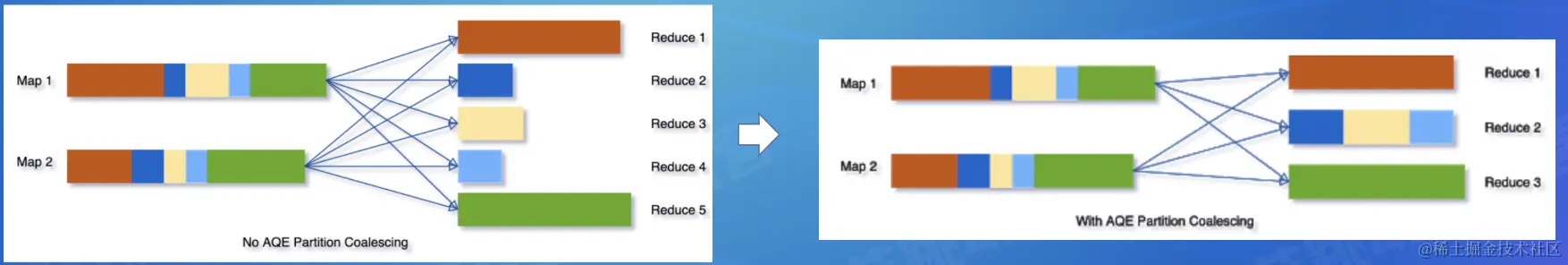

3.2 AQE - Coalescing Shuffle P artitions
Partition s# (coalescing shufile partitions
问题
spark.sqlshumeon作业粒度参数， 一个作业中所有Stage都一样，但是每个Stage实际处理的数据不-样，可能某些Stage的性能比较差
比如: -partition参数对某个Stage过大，则可能单个partition的大小比较小，而且Task个数会比较多，shuffle fetch阶段产生大量的小块的随机读，影响性能
-parition参数对某个Stage过小，则可能单个partition的大小比 较大，会产生更多的spill或者OOM
作业运行过程中，根据前面运行完的Stage的MapStatus中实际的partiton大小信息，可以将多个相邻的较小的partiton进行动态合并，由一个Task读取进行处理
spark.sql.adaptive.coalescePartitions .enabled
spark.sql. adaptive.coalescePartitions .initialPartitionNum
spark.sql.adaptive.advisoryPartitionSizelnBytes
3.2 AQE Switching Join Strategies
SortMergeJoin (SMJ) -> BroadcastHashJoin (BHJ)
问题
Catalyst Optimizer优化阶段，算子的statistics估算不准确，生成的执行计划并不是最优
AQE运行过程中动态获取准确Join的leftChild/rightChild的实际 大小，将SMJ转换为BHJ
3.2 AQE - Optimizing Skew Joins
Skew Join
AQE根据MapStatus信息自动检测是否有倾斜
将大的partition拆分成多个Task进行Join
spark.sql.adaptive.skewJoin.enabled
spark.sql.adaptive.skewJoin.skewedPartitionFactor
spark.sql.adaptive.skewJoin.skewedPartitionThresholdInBytes

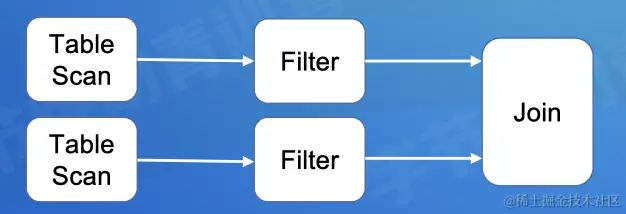

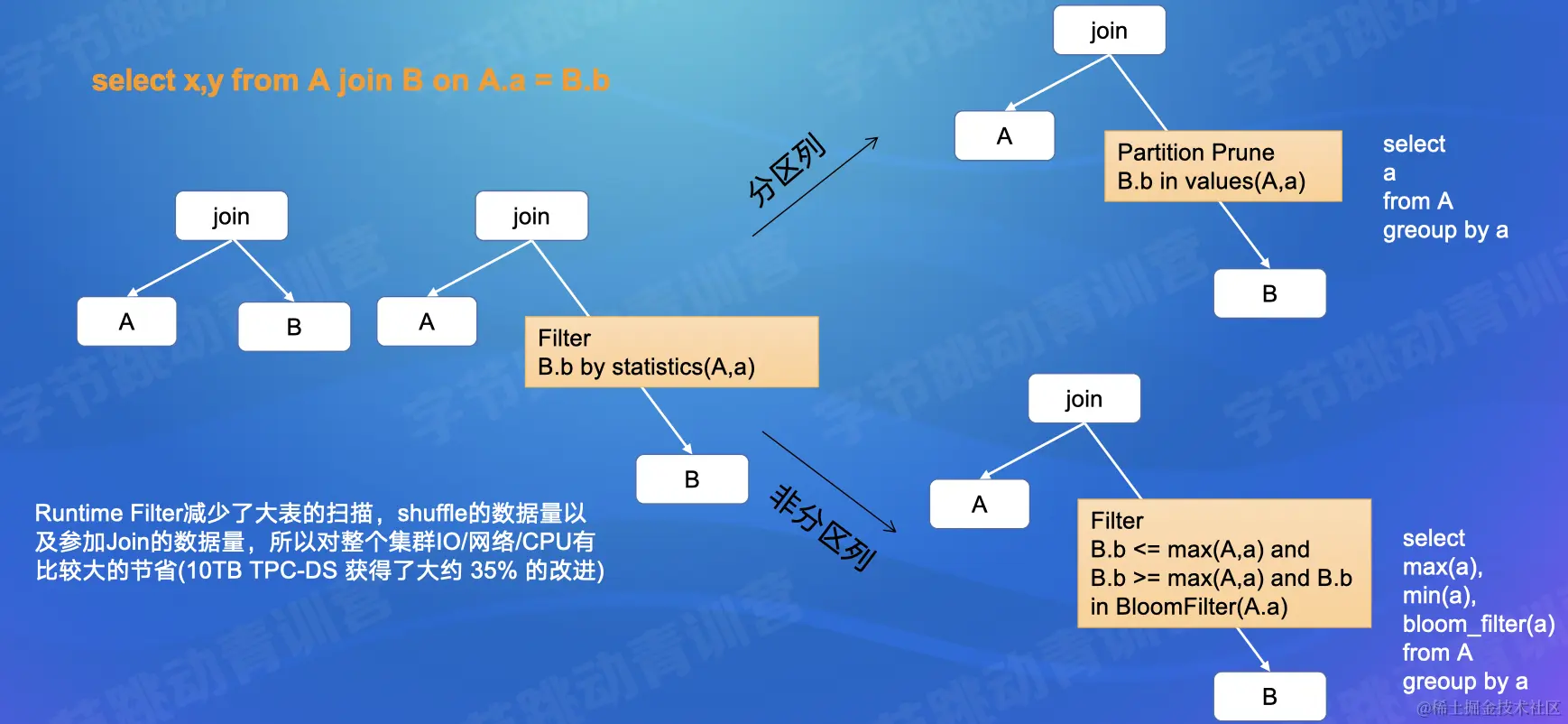

3.3 Runtime Filter

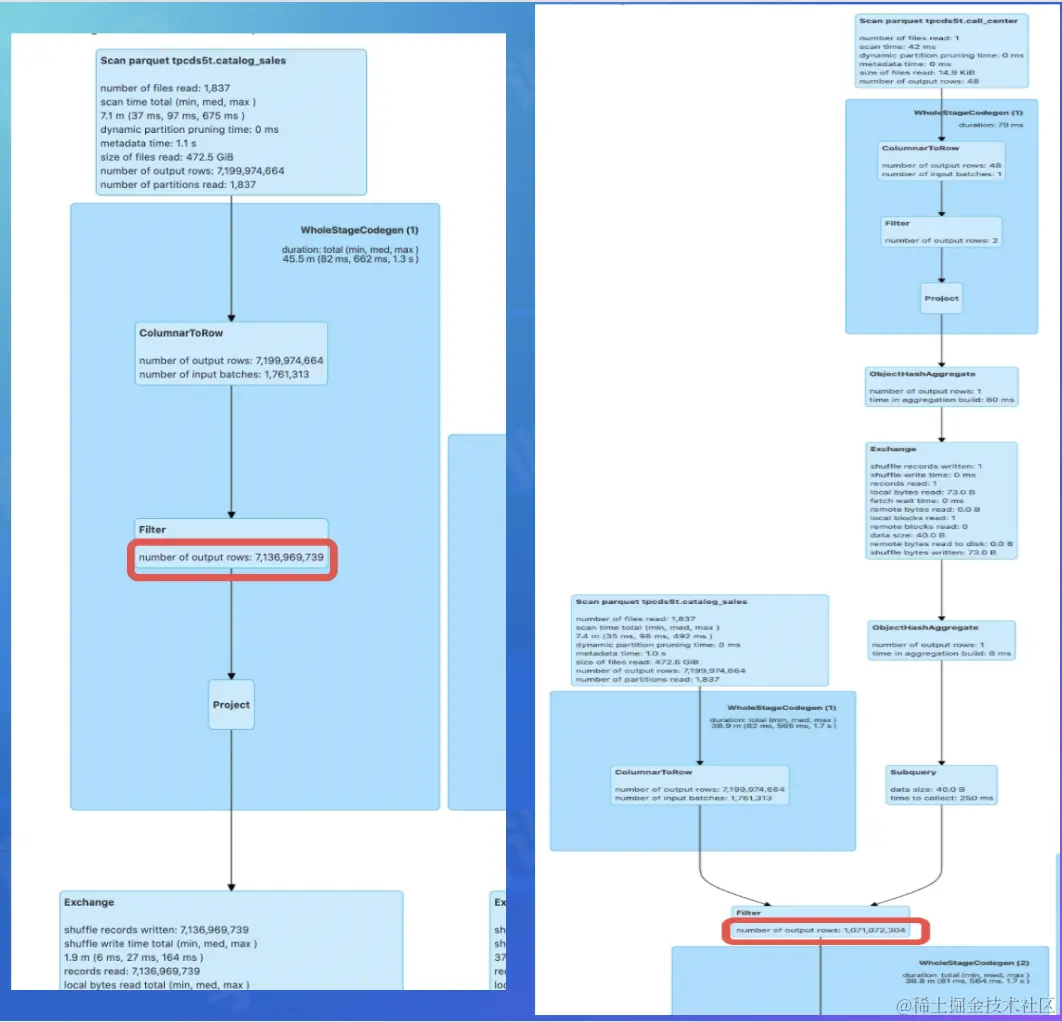

3.4 Bloom Runtime Filter
tpcds/q16.sql: ii AND cs1.cs_ call center sk Cc_ call_ center_ sk
3.5 Codegen - Expression
表达式（Expression）
将表达式中的大量虚函数调用压平到一个函数内部，类似手写代码
动态生成代码，Janino 即时编译执行

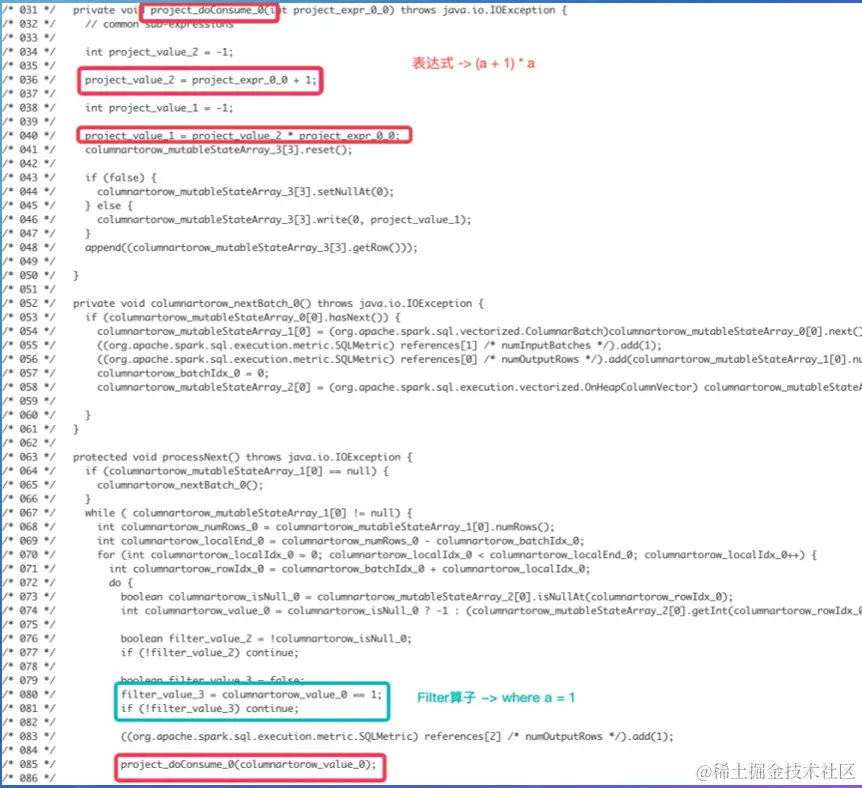

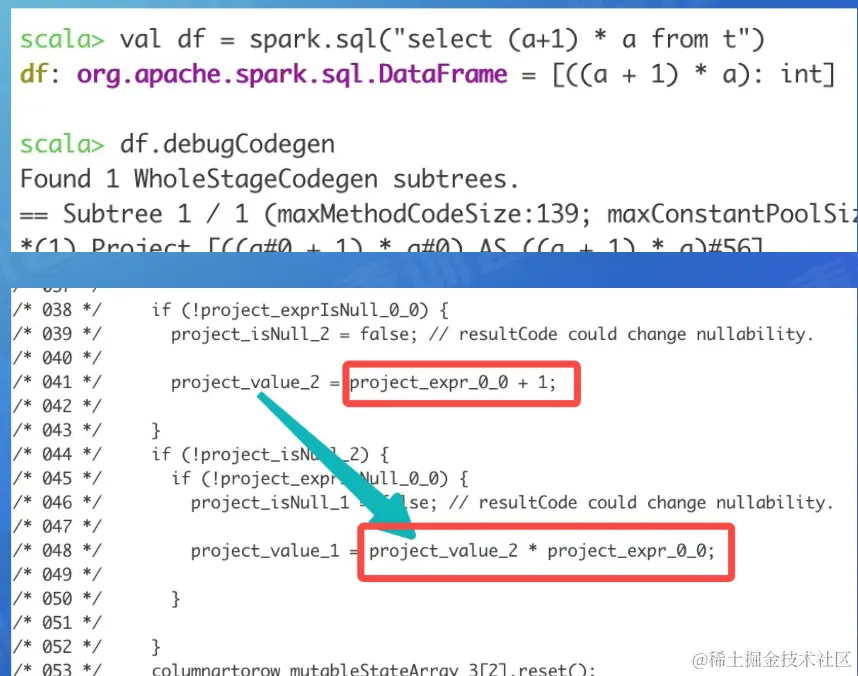

3.5 Codegen - WholeStageCodegen
算子/WholeStageCodegen

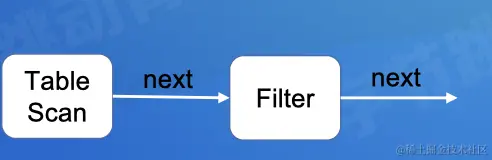

select (a+1)*a from t where a=1 火山模型（Volcano）
算子之间大量的虚函数调用，开销大
将同一个Stage中的多个算子压平到一个函数内部进行执行
动态生成代码，Janino 即时编译执行

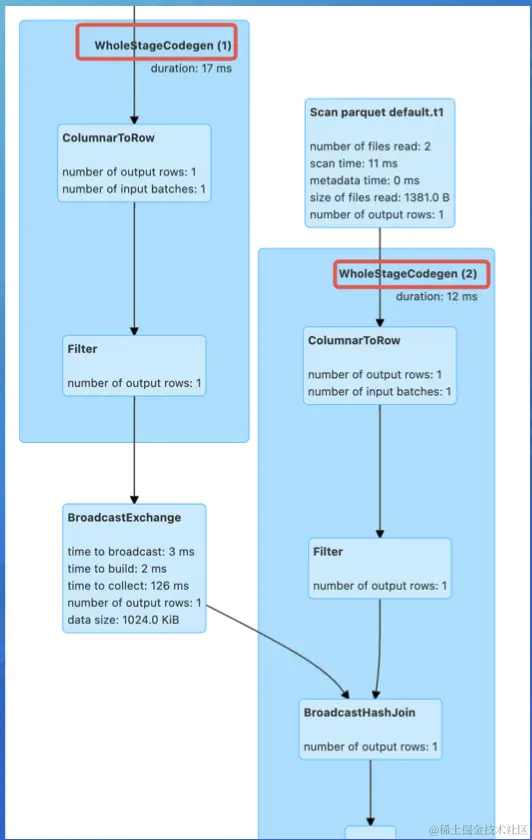

一个SQL包含多个Stage的WholeStageCodegen
04.业界挑战
4.1 Shuffle稳定性问题
在大规模作业下，开源ExternalShuffleService(ESS)的实现机制容易带来大量随机读导致的磁盘IOPS瓶颈、Fetch请求积压等问题，进而导致运算过程中经常会出现Stage重算甚至作业失败，继而引起资源使用的恶性循环，严重影响SLA.
4.1 Shuffle稳定性解决方案

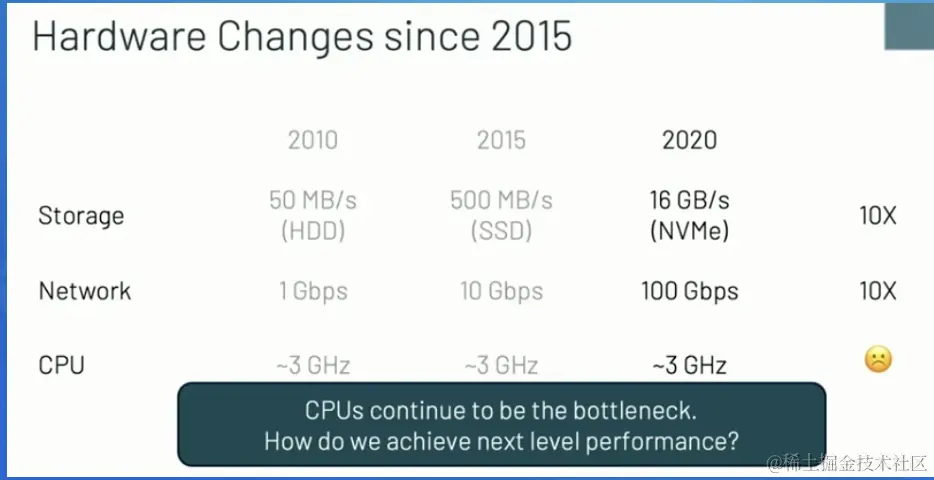

4.2 SQL执行性能问题
➢ 压榨CPU3源
CPU流水线/分支预测/乱序执行 /SIMD/CPU缓存友好/...
Vectorized / Codegen ?
C++ / Java ?
4.2 SQL执行性能解决方向

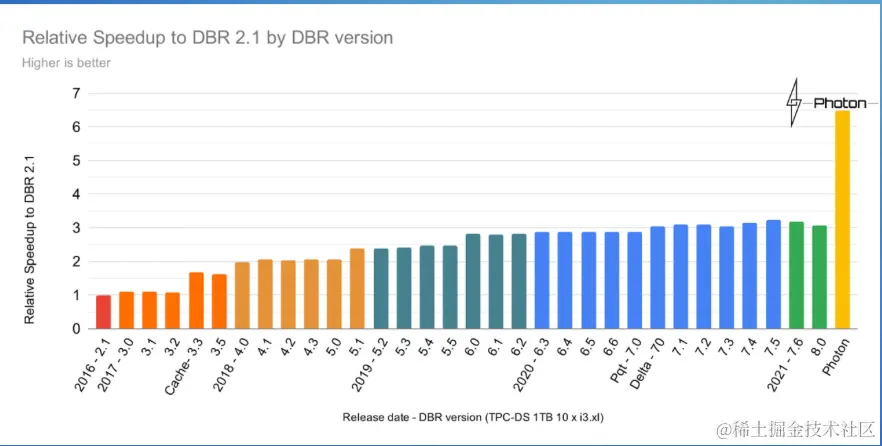

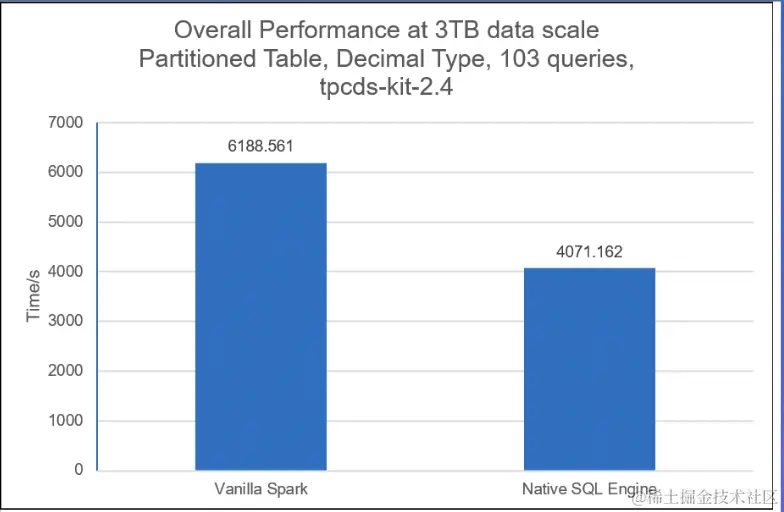

Photon: C++实现的向量化执行引擎
Intel: OAP/gazelle_ plugin github.com/oap-project…
4.3参数推荐/作业诊断
Spark参数很多，资源类/Shuffle/Join/Agg/... 调参难度大
参数不合理的作业，对资源利用率/Shuffe稳定性/性能有非常大影响
同时，线.上作业失败/运行慢，用户排查难度大
|
自动参数推荐/作业诊断
