这是我参与「第四届青训营 」笔记创作活动的第4天

01 大数据处理引擎Spark介绍

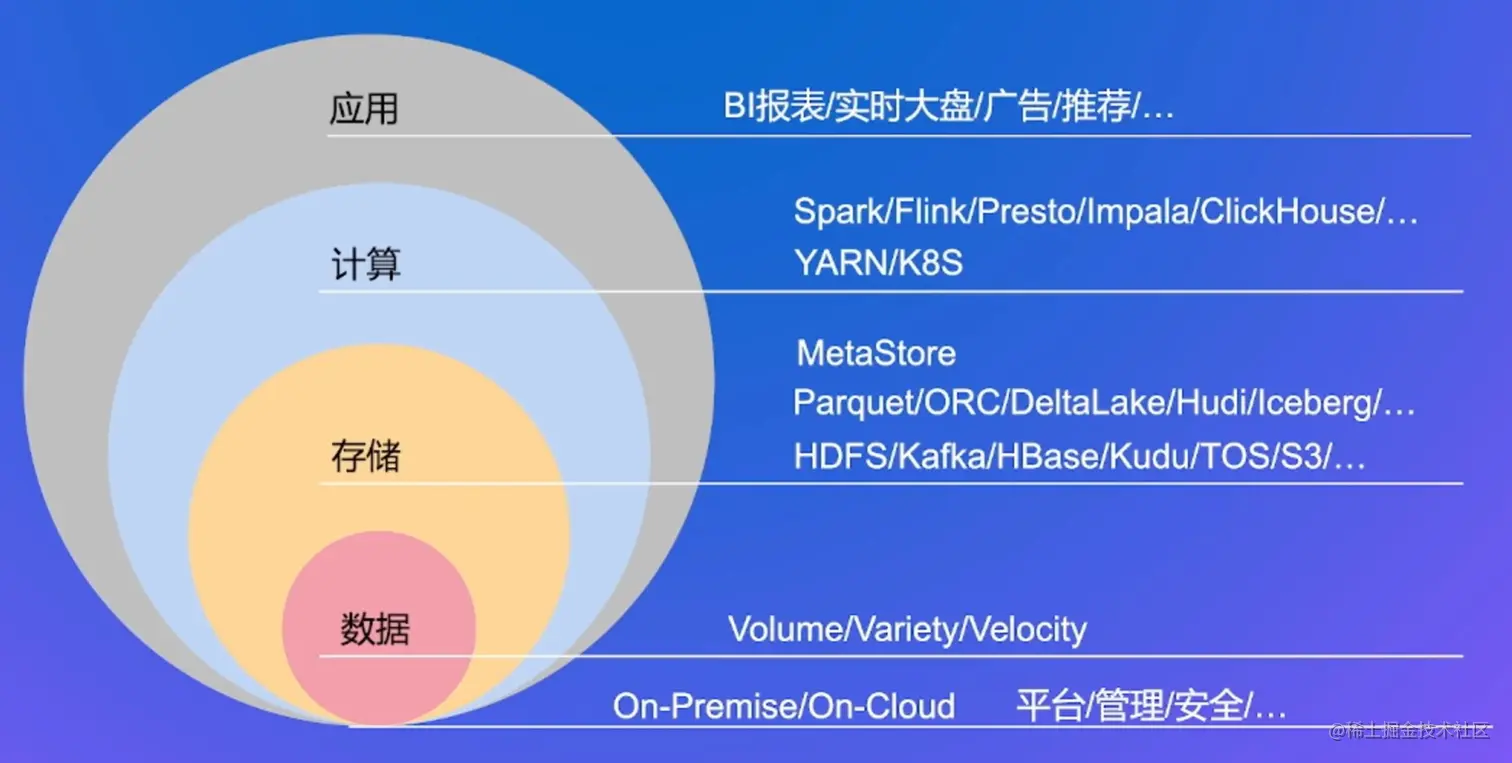

1.1 大数据处理技术栈


1.2 常见大数据处理链路


1.3 开源大数据处理引擎


1.4 什么是Spark？

（有兴趣的伙伴可以去官网看看）

官网：spark.apache.org/

github:github.com/apache/spar…

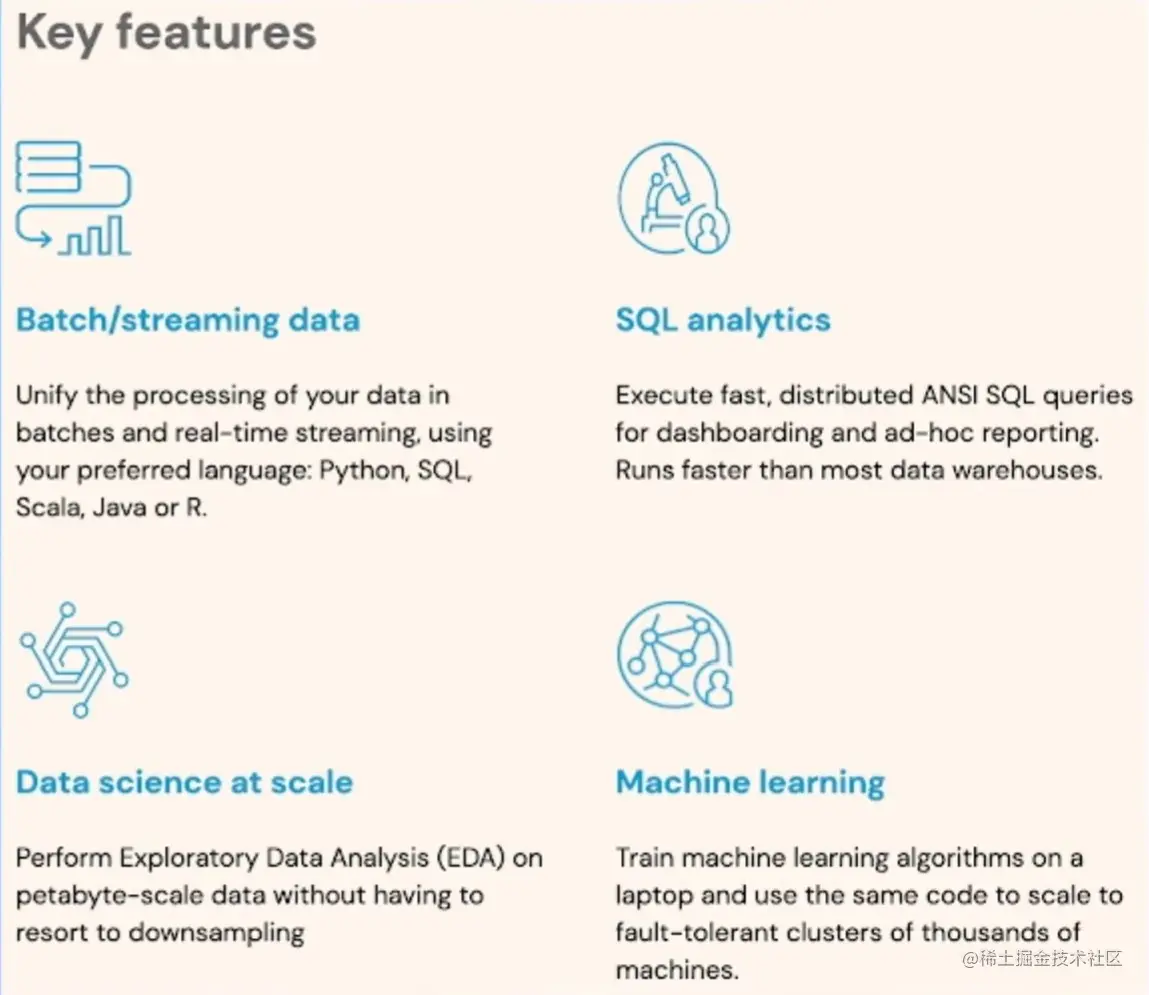

Apache Spark特点：是一个用于大规模数据处理的统一分析引擎

Apache Spark解释：是一个用于在单节点机器或集群上执行数据工程、数据科学和机器学习的多语言引擎

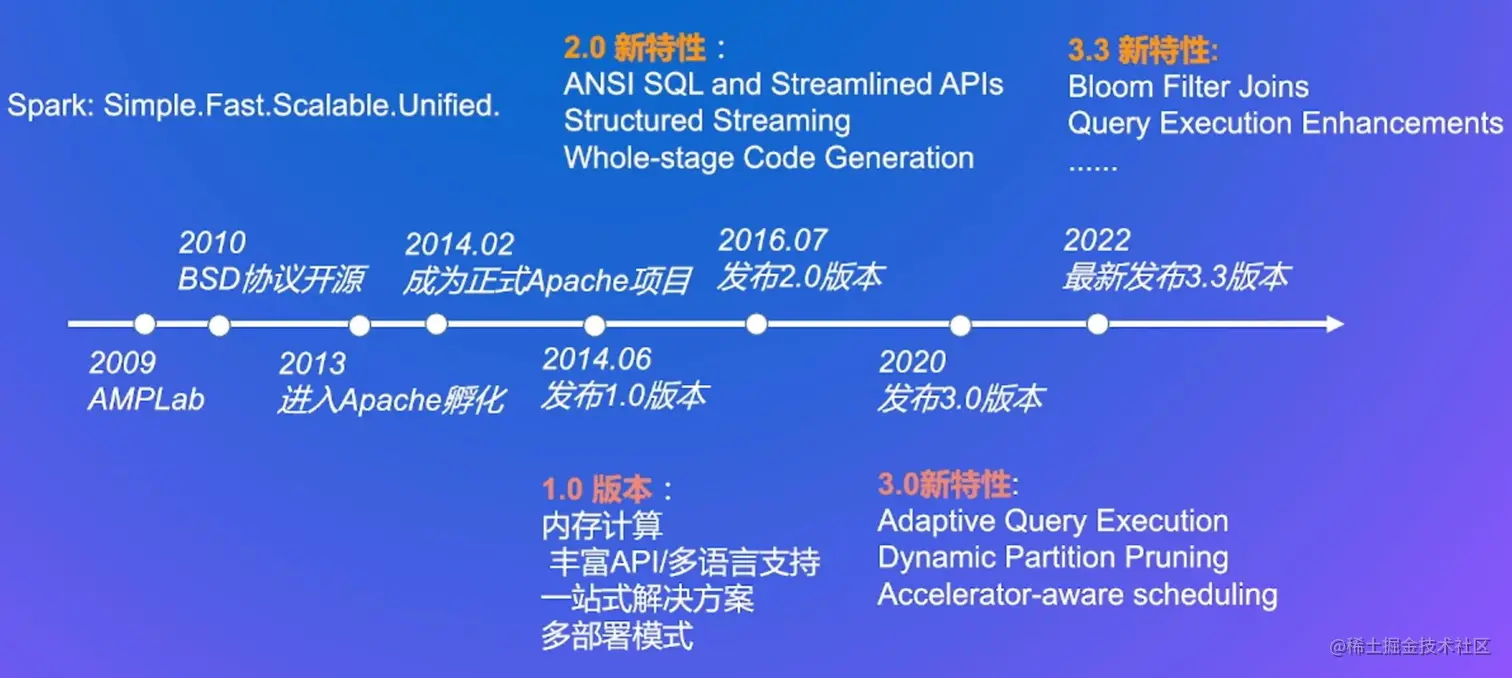

Spark版本演进

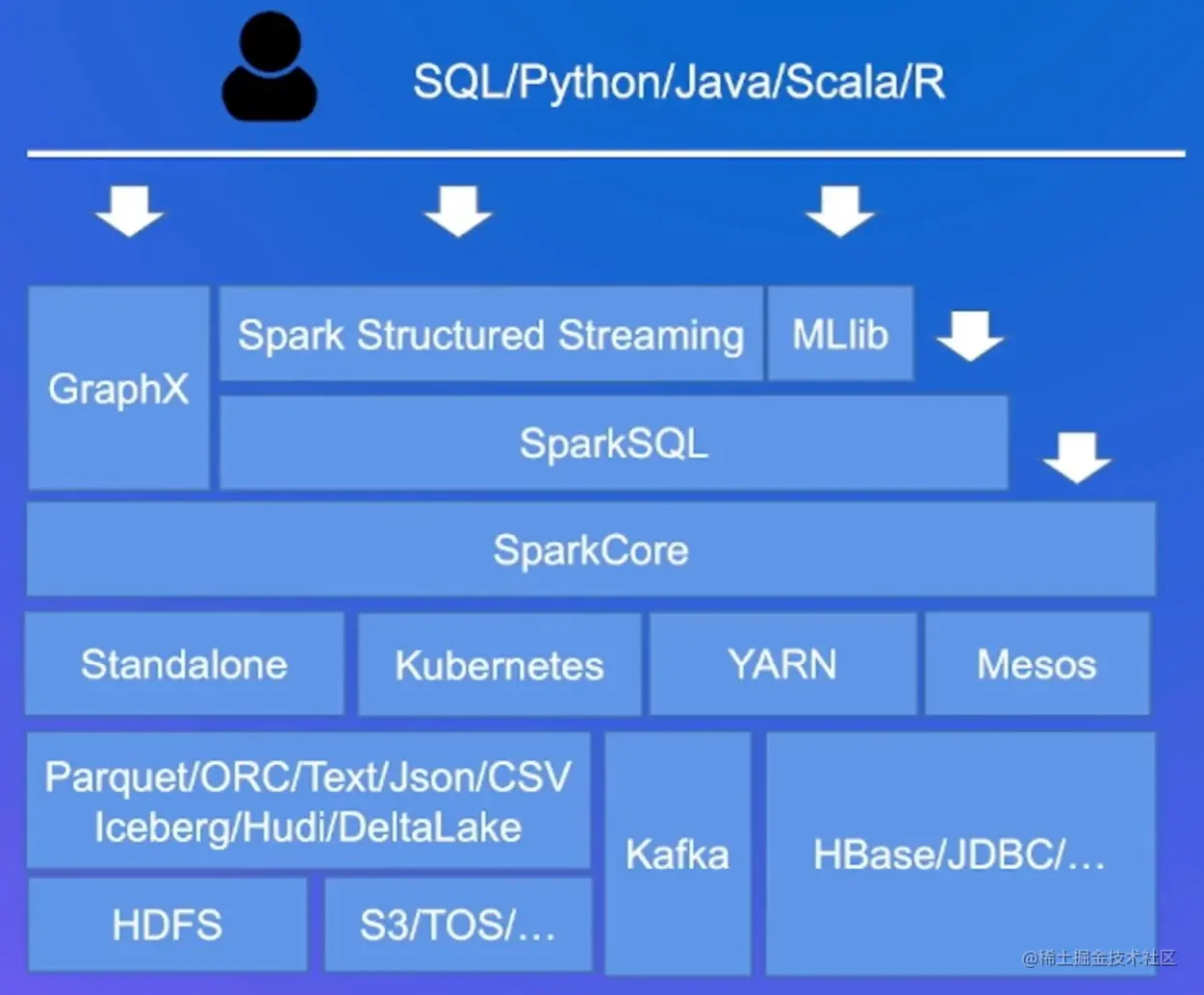

Spark生态 & 特点


  • 统一引擎，支持多种分布式场景

  • 多语言支持

  • 可读写丰富数据源

  • 丰富灵活的API/算子

  • 支持K8S/YARN/Mesos资源调度

1.5 Spark特点

多语言支持

  • SQL:
SELECT
    name.first AS first_name,
    name.last AS last_name,
    age
FROM json.'logs.json'
    WHERE age > 21;
  • Java
Dataset df = spark.read().json("logs.json");
df.where("age > 21")
  .select("name.first").show();
  • Scala
Val df = spark.read.json("logs.json")
df.where("age > 21")
  .select("name.first").show()
  • R
df <- read.json(path = "logs.json")
df <- filter(df,df$age > 21)
head(select(df,df$name.first))
  • Python
df = spark.read.json("logs.json")
df.where("age > 21").select("name.first").show()

丰富数据源

内置DataSource：

  • Text

  • Parquet/ORC

  • JSON/CSV

  • JDBC

自定义DataSource：

  • 实现DataSourceV1/V2 API

  • HBase/Mongo/ElasticSearch/...

  • Apache Spark第三方软件包的社区索引：spark-packages.org

丰富的的API/算子

SparkCore -> RDD

  • map / filter / flatMap / mapPartitions

  • repartition / groupBy / reduceBy / join / aggregate

  • foreach / foreachPartition

  • count / max / min

...

SparkSQL -> DataFrame

  • select / filter / groupBy / agg / join / union / orderBy / ...

  • Hive UDF / 自定义UDF

1.6 Spark运行架构 & 部署方式


√ Spark Local Mode

  • 本地测试/单进程多线程模式
spark-sql --master local[*] ...

Spark Standalone Mode

  • 需要启动Spark的Standalone集群的Master/Worker
spark-sql --master spark://${master_ip}:${port} ...

on YARN/K8S

  • 依赖外部资源调度器（YARN/K8S）
spark-sql --master yarn ...

spark-sql --master k8s://https://<k8s-apiserver-host>:<k8s-apiserver-port> ...

1.7 Spark下载编译

Spark包

编译：

git clone -b master https://github.com/apache/spark.git
cd spark
./dev/make-distribution.sh --name custom-spark --pip --r --tgz -Psparkr -Phive -Phive-thriftserver
-Pmesos -Pyarn

编译参数可选，

详见官网buliding-spark（spark.apache.org/docs/latest…

编译完后会在目录下生成一个tgz包

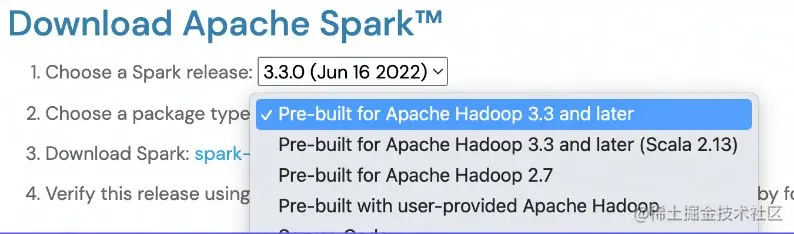

下载：

官网download -->

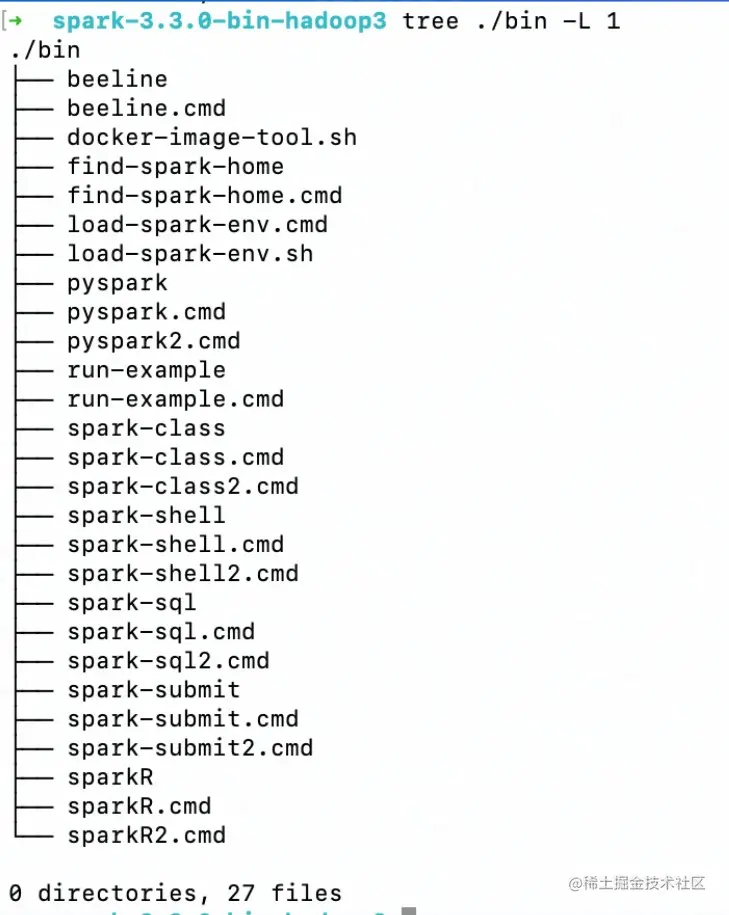

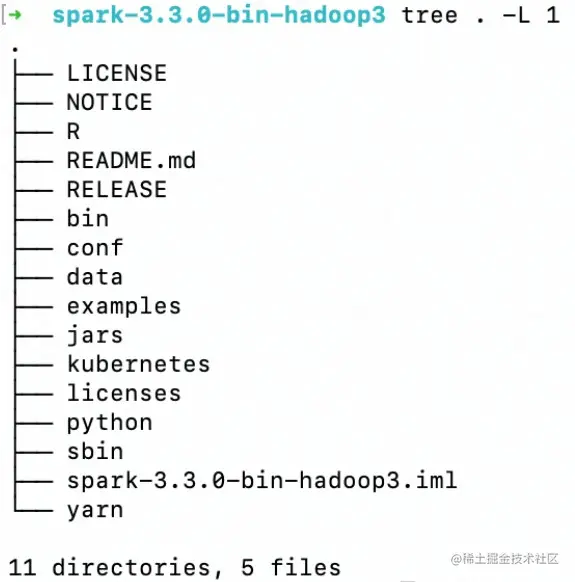

1.8 Spark包概览

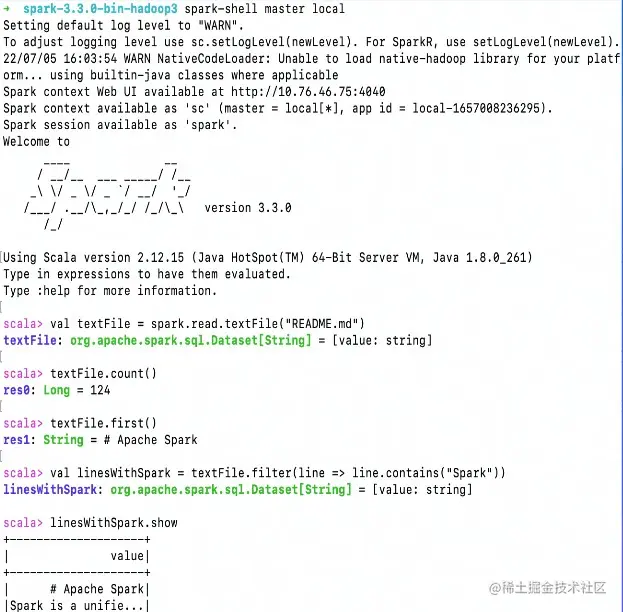

1.9 Spark提交命令

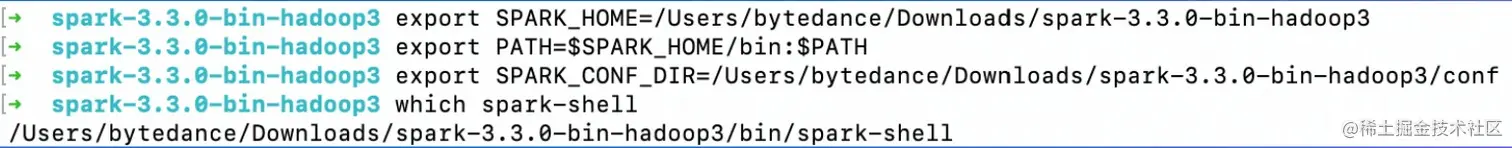

环境变量

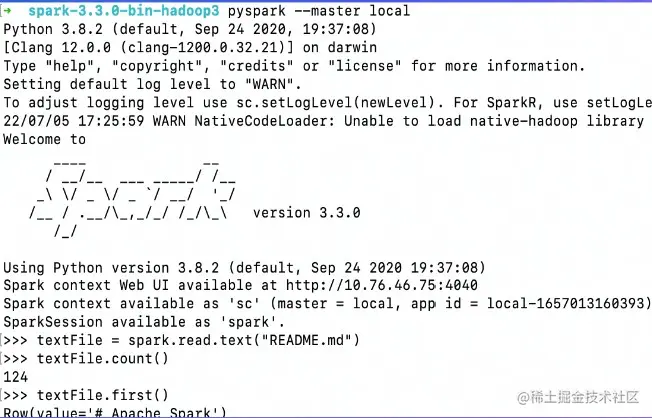

spark-shell

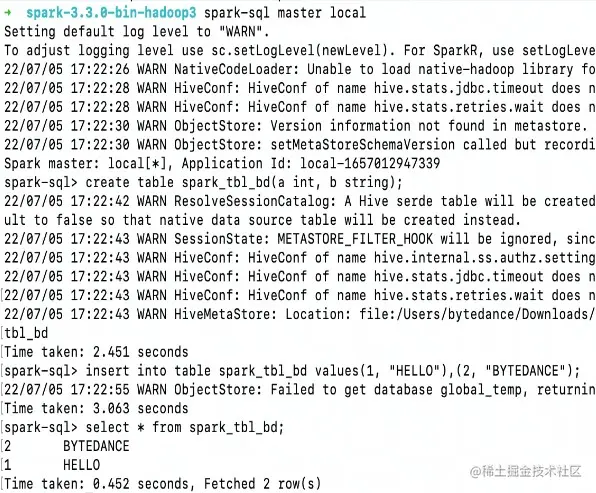

spark-sql


pyspark

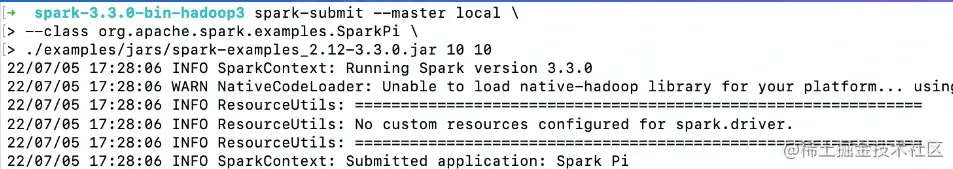

1.10 提交一个简单任务

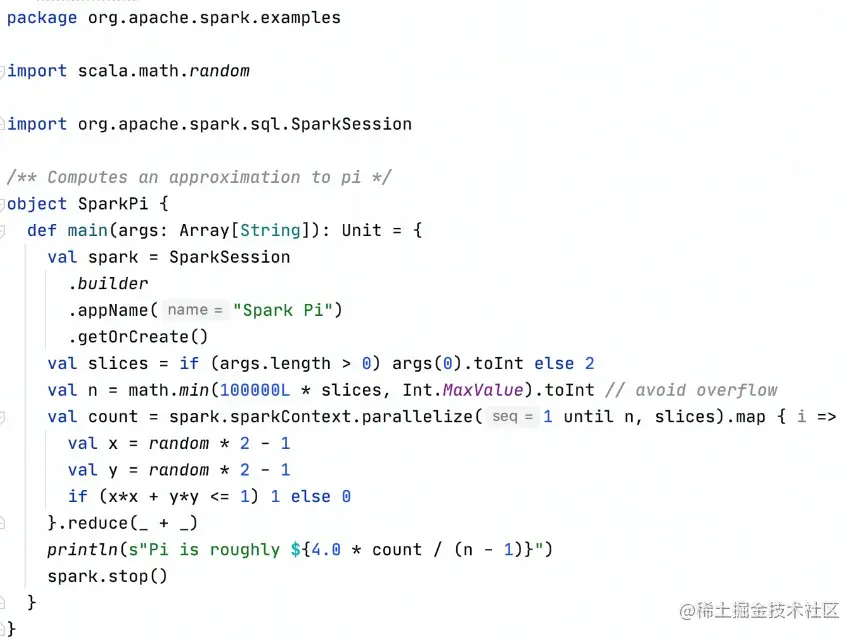

SparkPi scala代码


编译成jar包之后，使用spark-submit提交

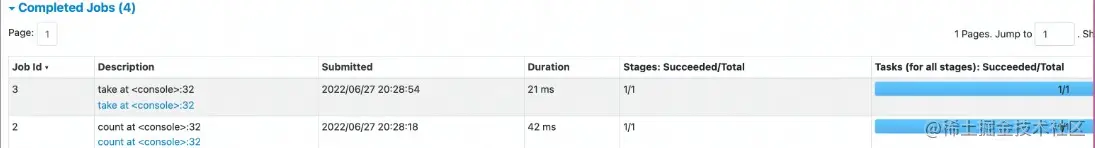

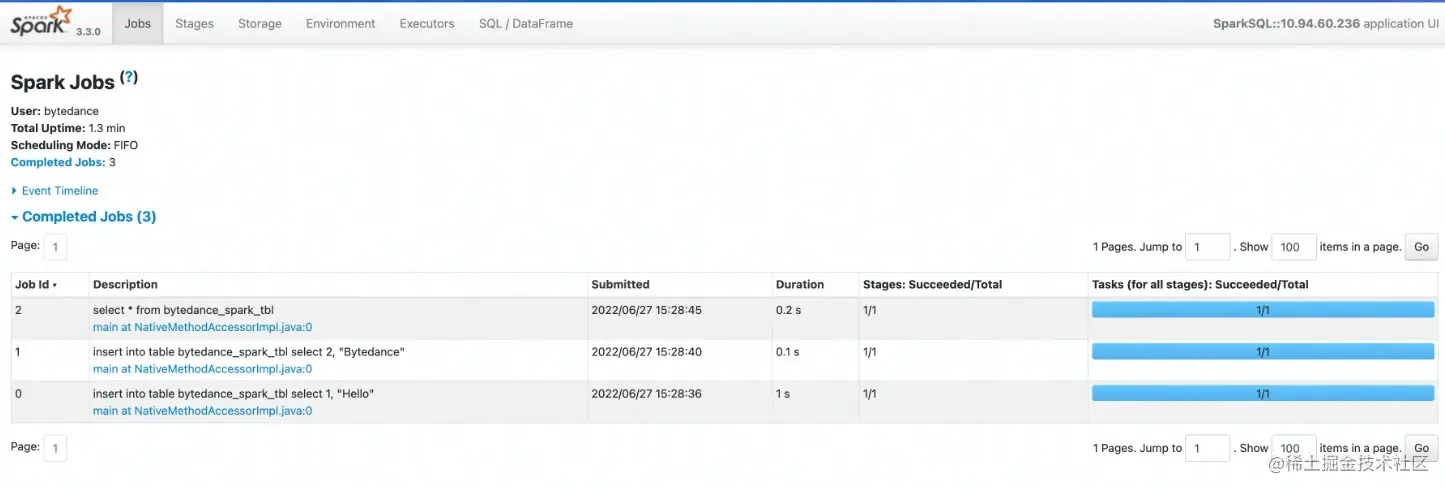

1.11 Spark UI



1.12 Spark性能benchmark

TPC-DS / TPC-H benchmark

github.com/databricks/…


02 SparkCore原理解析

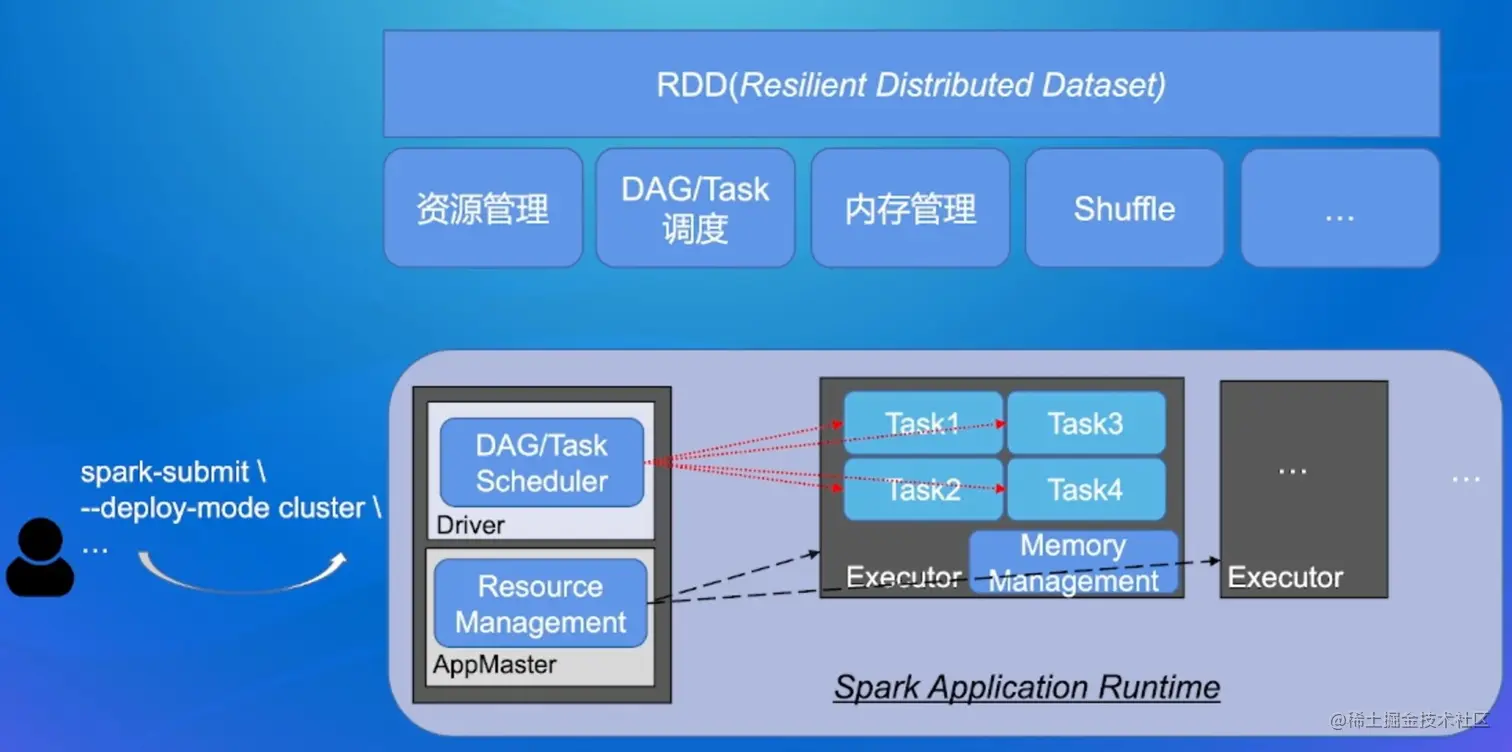

2.1 SparkCore


2.2 什么是RDD?

RDD（Resilient Distributed Dataset）：表示可以并行操作的不可变分区元素集合

abstract class RDD{
def getPartitions:Array[Partition]...
def compute(split:Partition...
def getDependencies:Seq[Dependency[_]]...
val partitioner:Option[Partitioner]...
def getPreferredLocations(split:Partition)...

//算子
def map(f:T => U):RDD[U]
def filter(f:T => Boolean):RDD[T]
...
def count():Long
def cache() //缓存
def persist() //缓存
}

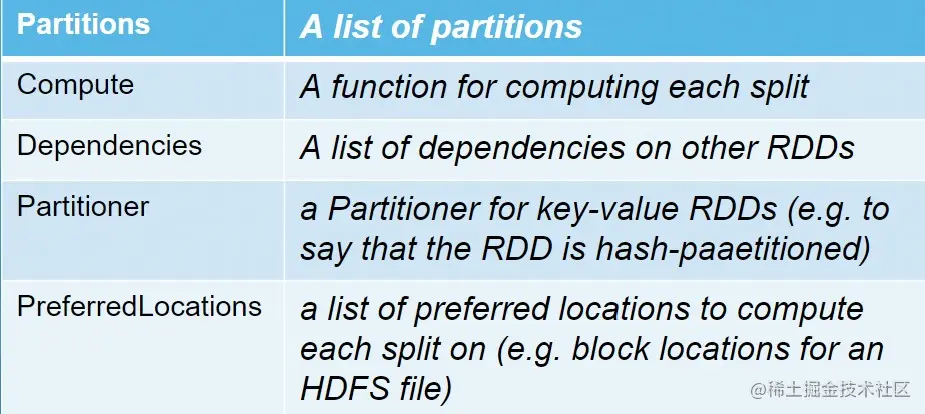

  • 描述RDD的五要素

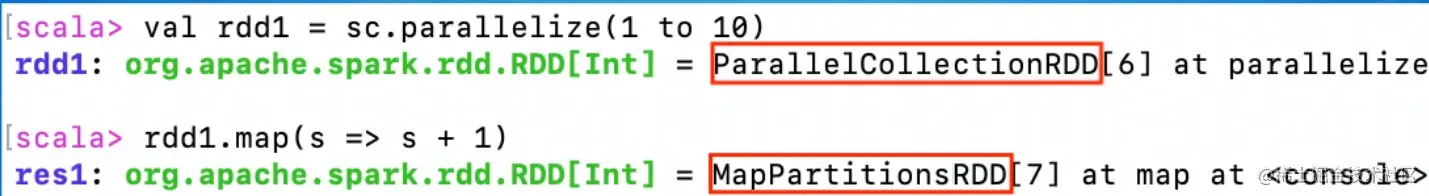

2.2.1 如何创建RDD？

√ 内置RDD

  • ShuffleRDD / HadoopRDD / JDBCRDD

    /KafkaRDD / UnionRDD / MapPartitionsRDD / ...


√ 自定义RDD

class CustomRDD(...) extends RDD{}

实现五要素对应的函数

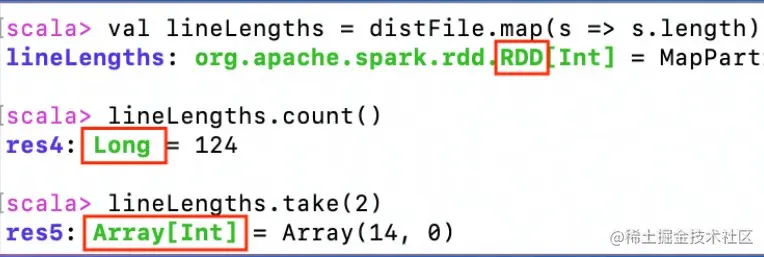

2.2.2 RDD算子

两类RDD算子

√ Transform算子：生成一个新的RDD

map / filter / flatMap / groupByKey / reduceByKey / ...


√ Action算子：触发Job提交

collect / count / take / saveAsTextFile

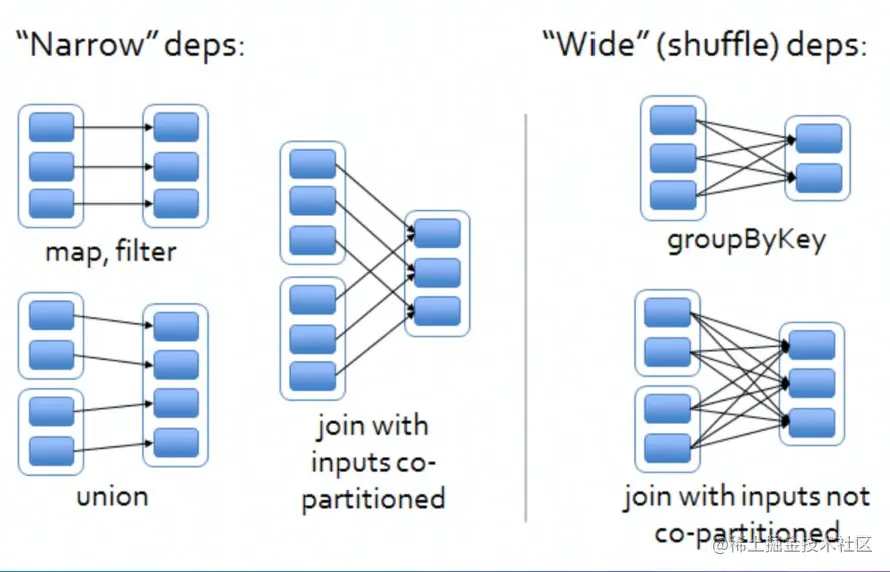

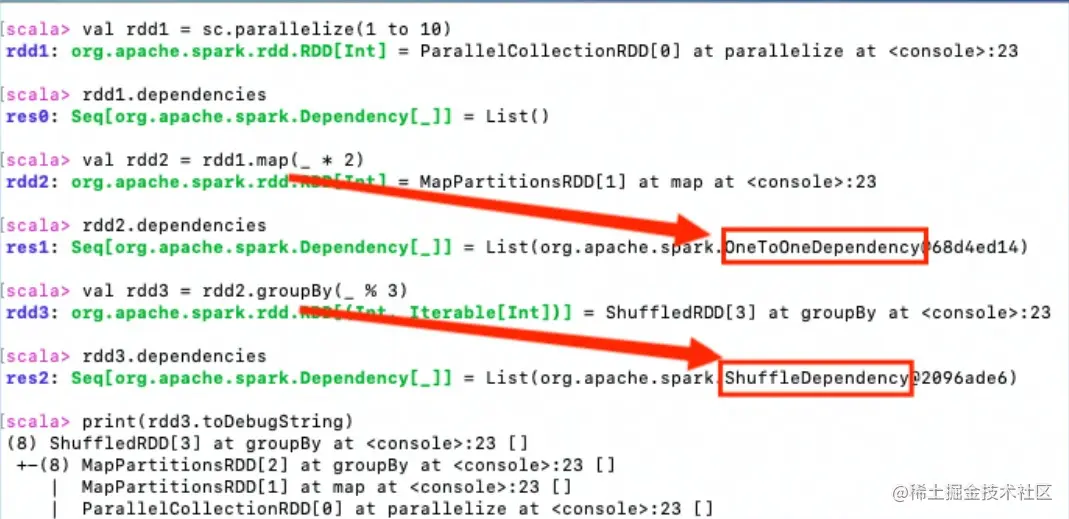

2.2.3 RDD依赖

RDD依赖：描述父子RDD之间的依赖关系（lineage）

窄依赖： 父RDD的每个partition至多对应一个子RDD分区

√ NarrowDependency

def getParents(partitionld:Int):Seq[Int]

√ OneToOneDependency

override def getParents(partitionld:Int):List[Int]=List(partitionld)

√ RangeDependency

override def getParents(partitionld:Int):List[Int]=
  if(partitionld >= outStart && partitionld < outStart + length)
   List(partitionld - outStart + inStart)

√ PruneDependency

宽依赖： 父RDD的每个partition都可能对应多个子RDD分区

√ ShuffleDependency

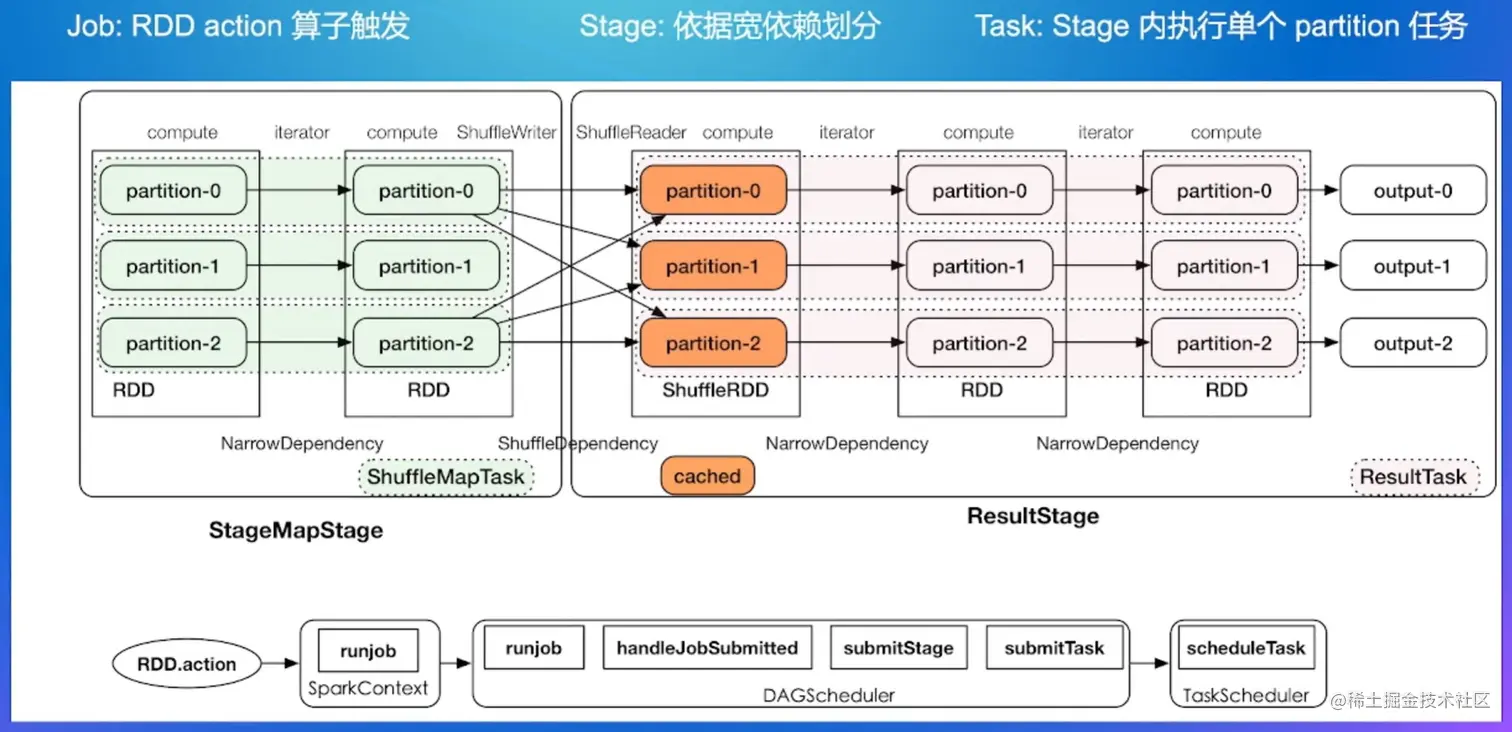

2.2.4 RDD执行流程

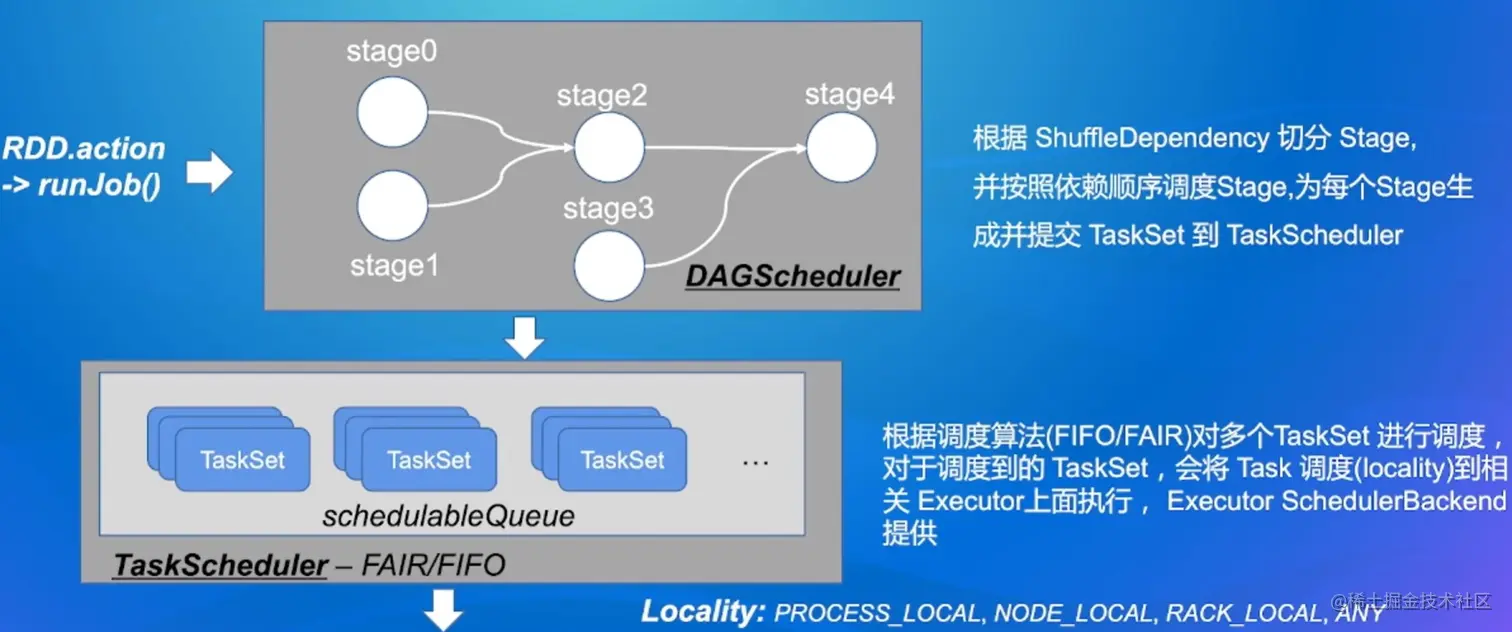

2.3 调度器

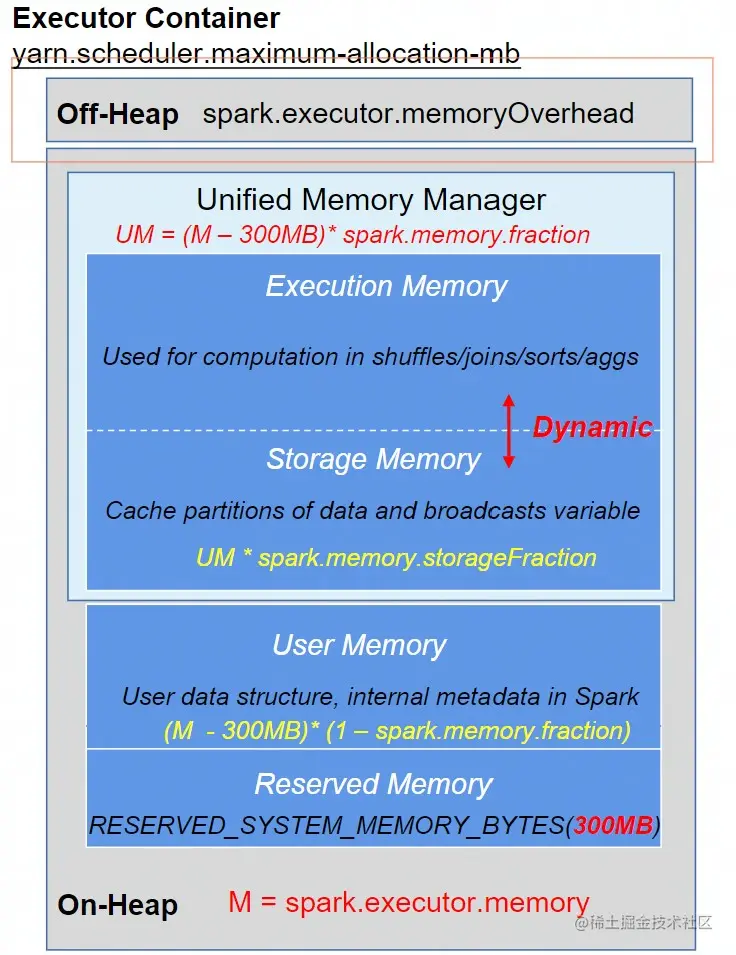

2.4 内存管理

Executor内存主要有两类：Storage、Execution

UnifiedMemoryManager统一管理Storage/Execution内存

Storage和Execution内存使用是动态调整，可以相互借用

当Storage空闲，Execution可以借用Storage内存使用，可以减少spill等操作，Execution使用的内存不能被Storage驱逐

当Execution空闲，Storage可以借用Execution内存使用，当Execution需要内存时，可以驱逐被Storage借用的内存，直到spark.memory.storageFraction边界

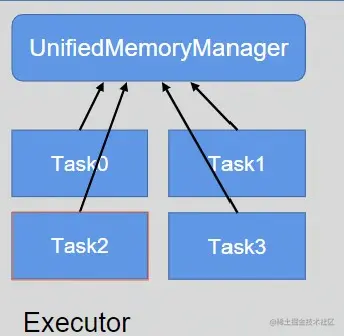

UnifiedMemoryManager统一管理多个并发Task的内存分配

每个Task获取的内存区间为1/(2*N)~1/N,N为当前Executor中正在并发运行的task数量

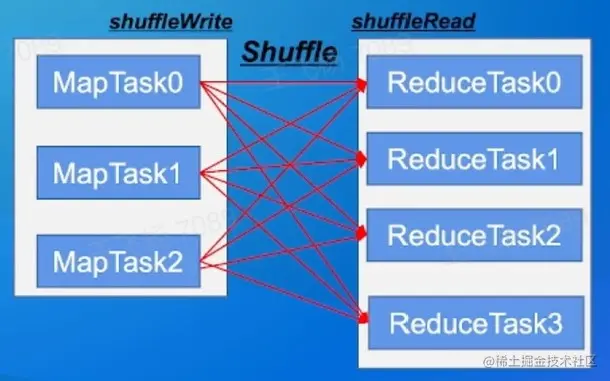

2.5 Shuffle

spark.shuffle.manager -> sort

trait ShuffleManager{
  def registerShuffle...
  def getWriter...
  def getReader...
  def unregisterShuffle...
}

class SortShuffleManager extends ShuffleManager

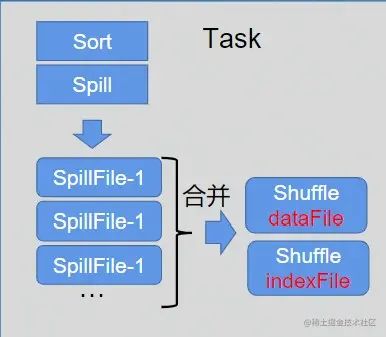

2.5.1 SortShuffleManager

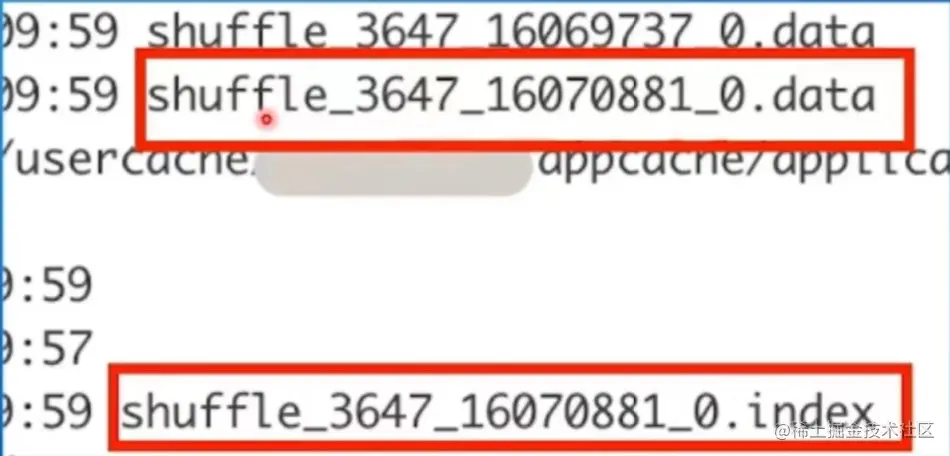

每个MapTask生成一个Shuffle数据文件和一个index文件

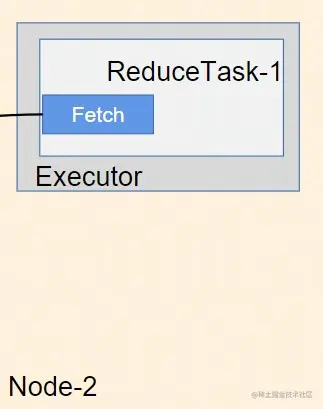

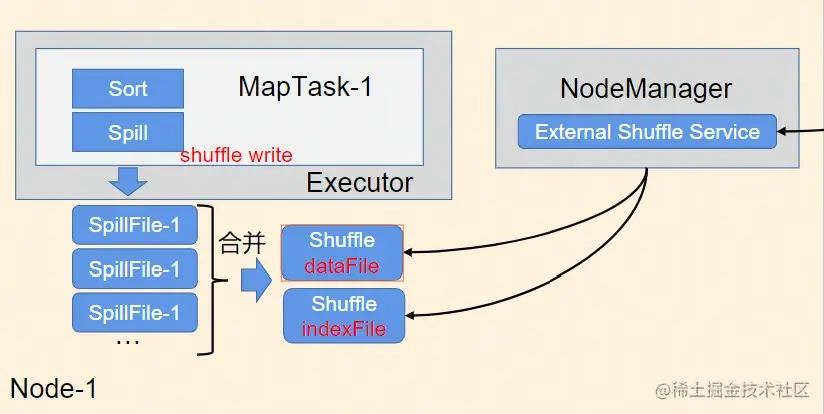

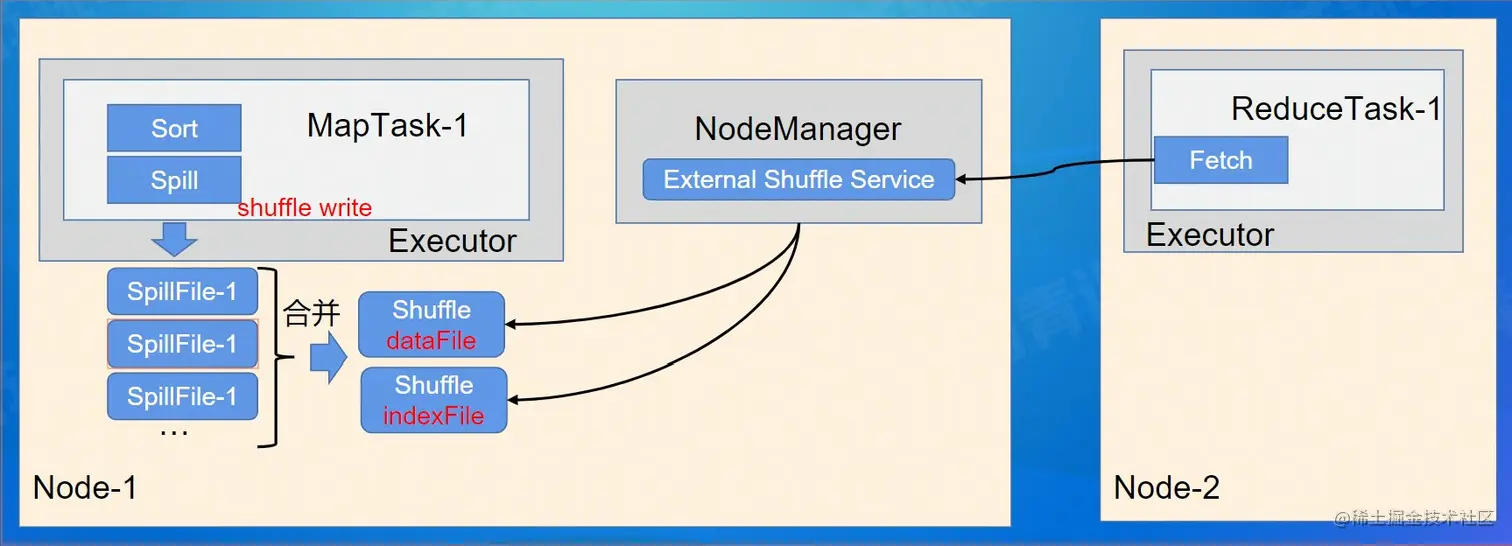

2.5.2 External Shuffle Service

External Shuffle Service + Dynamic Resource Allocation(DRA)


fetch partition-1 from MapTask-1's shuffle dataFile


shuffle write的文件被NodeManager中的Shuffle Service托管，供后续ReduceTask进行shuffle fetch，如果Executor空闲，DRA可以进行回收

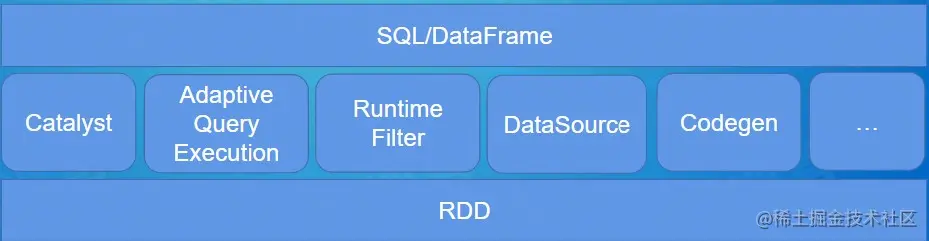

03 SparkSQL原理解析

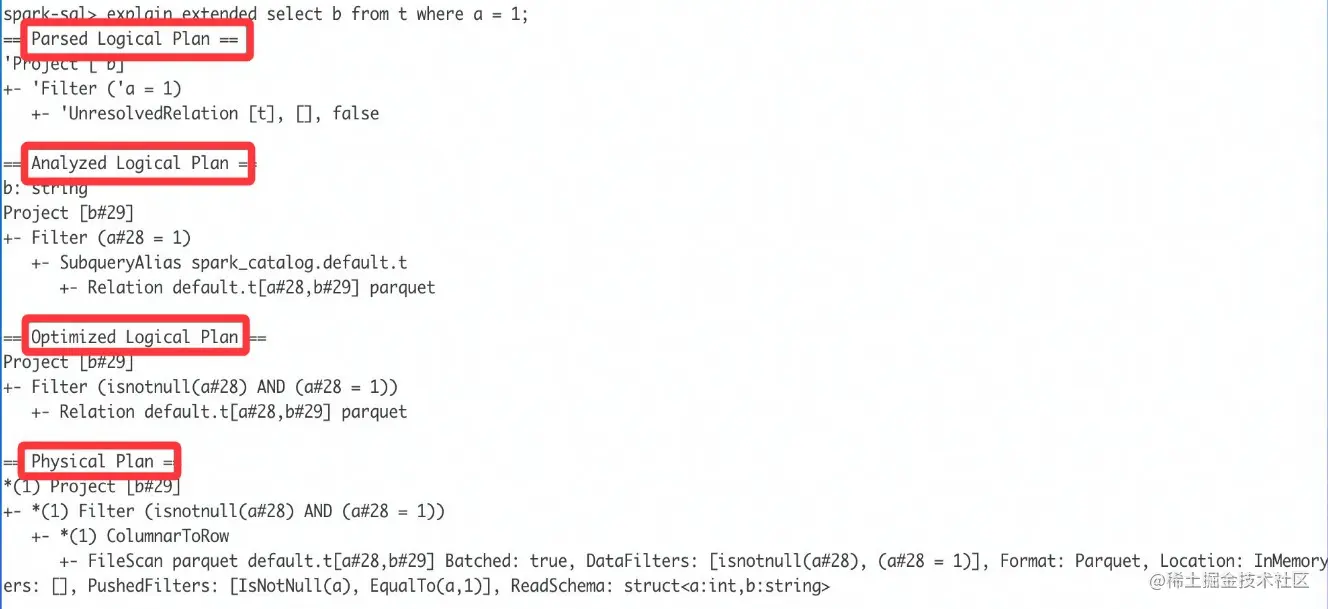

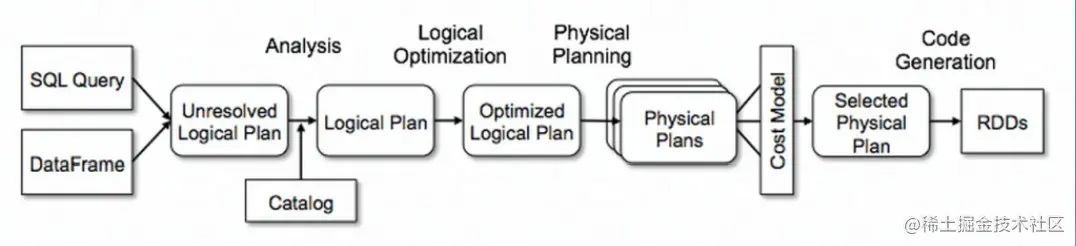

3.1 Catalyst优化器


Catalyst优化器 - RBO

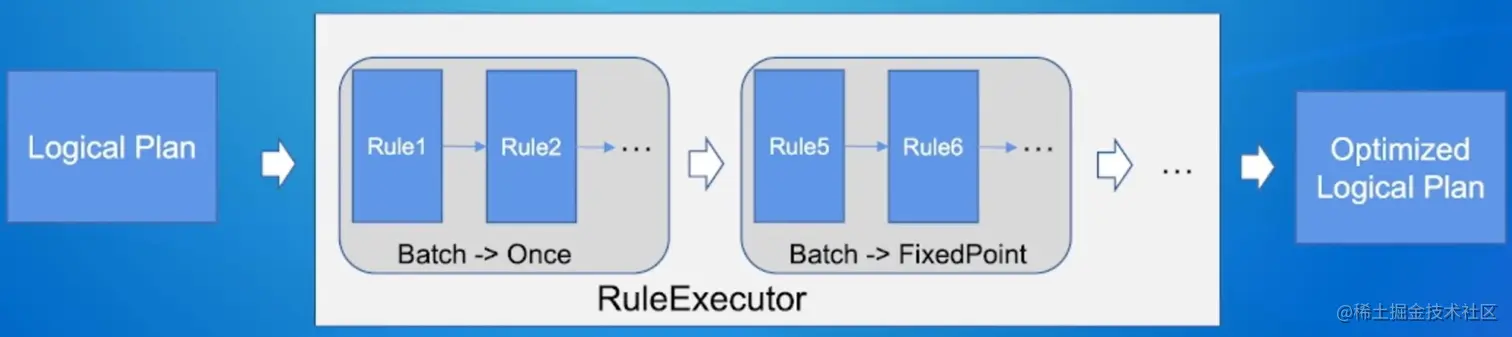

Rule Based Optimizer(RBO)

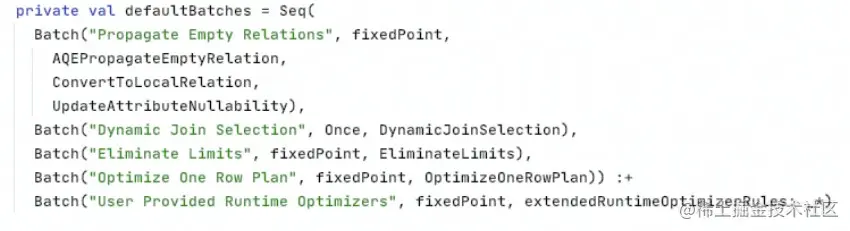

Batch执行策略： Once -> 只执行一次 FixedPoint -> 重复执行，直到plan不再改变，或者执行达到固定次数（默认100次）


Rule Based Optimizer(RBO)

ConstantFolding / PushDownPredicates / ColumnPruning / DynamicFilterPruning / SimplifyConditionals / ...

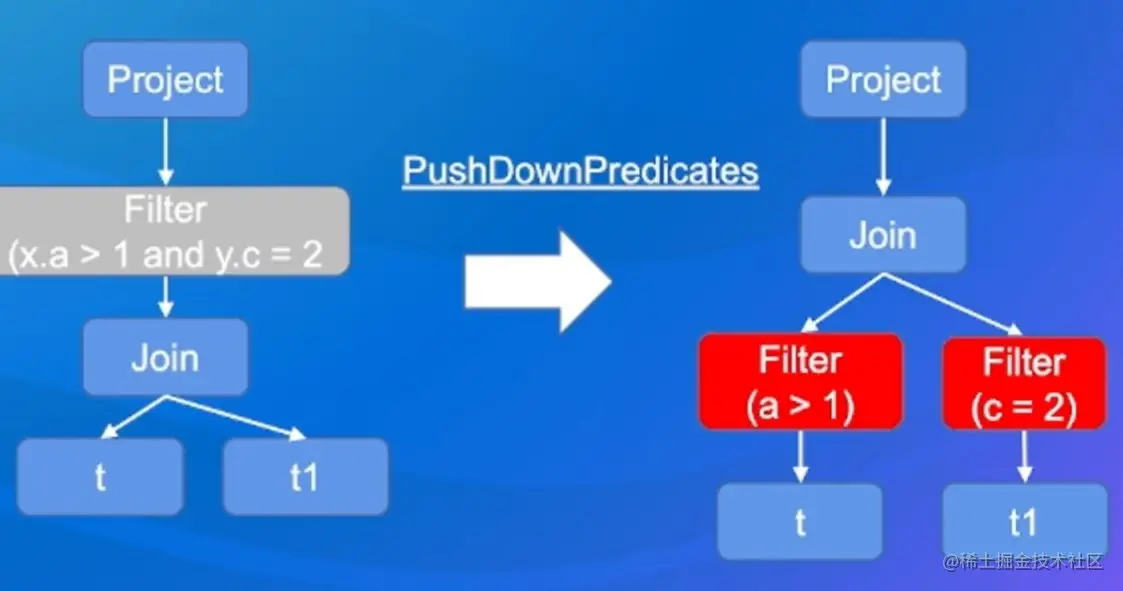

object PushDownPredicates extends Rule{
   def apply(plan:LogicalPlan):LogicalPlan = plan transformDown{
   ...
   }
}

transformDown：先序遍历树进行规则匹配

transformUp：后序遍历树进行规则匹配

select * from t x join t1 y on x.a=y.c where x.a>1 and y.c = 2


Cost Based Optimizer(CBO)

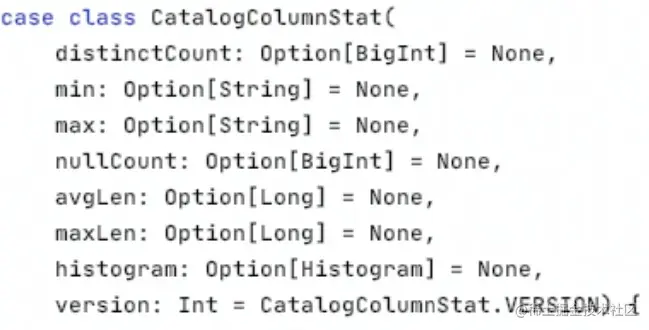

采集表的statistics

ANALYZE TABLE...COMPUTE STATISTICS...FOR COLUMNS C1,C2



TableStat从ANALTZE TABLE获取

后续的算子的Stat通过对应的Estimation进行估算

打开参数spark.sql.cbo.enabled->true

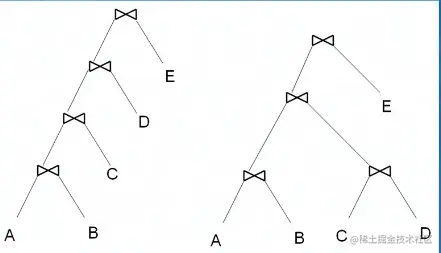

JoinReorder


JoinSelection

  • Broadcast Hash Join（BHJ）

  • Shuffle Hash Join（SHJ）

  • Sort Merge Join（SMJ）

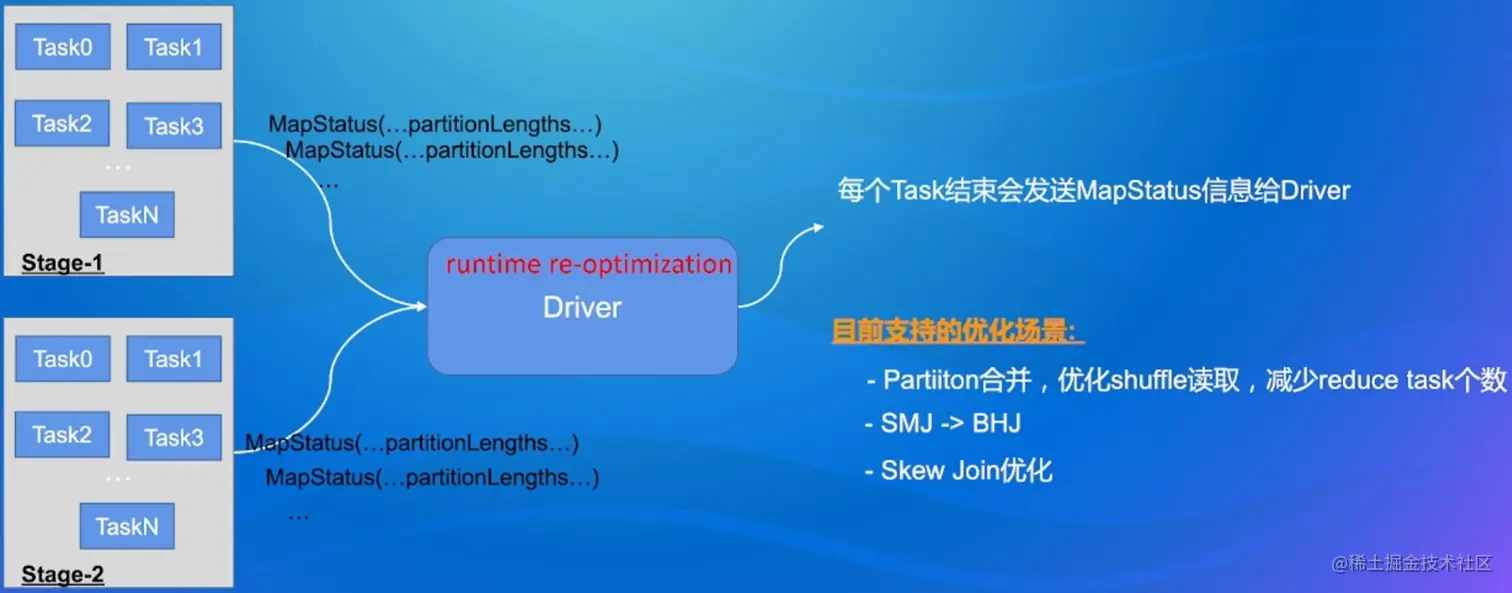

3.2 Adaptive Query Execution（AQE）

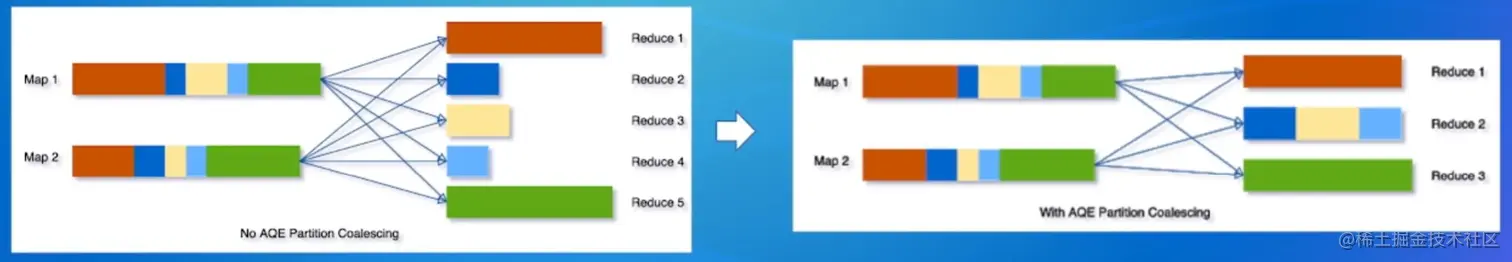

AQE - Coalescing Shuffle Partitions

Partition合并（coalescing shuffle partition）


问题：

spark.sql.shuffle.partition作业粒度参数，一个作业中所有Stage都一样，但是每个Stage实际处理的数据不一样，可能某些Stage的性能比较差

比如：

  • partition参数对某个Stage过大，则可能单个partition的大小比较小，而且Task个数会比较多，shuffle fetch阶段产生大量的小块随机读，影响性能

  • partition参数对某个Stage过小，则可能单个partition的大小比较大，会产生更多的spill或者OOM

作业运行过程中，根据前面运行完的Stage的MapStatus中实际的partition大小信息，可以将多个相邻的较小的partition进行动态合并，由一个Task读取进行处理

spark.sql.adaptive.coalescePartitions.enabled
spark.sql.adaptive.coalescePartitions.initialPartitionNum
spark.sql.adaptive.advisoryPartitionSizeInBytes
...

Switching Join Strategies

SortMergeJoin(SMJ) -> BroadcastHashJoin(BHJ)


问题：

Catalyst Optimizer优化阶段，算子的statistics估算不准确，生成的执行计划并不是最优

AQE运行过程中动态获取准确Join的leftChild/rightChild的实际大小，将SMJ转换为BHJ

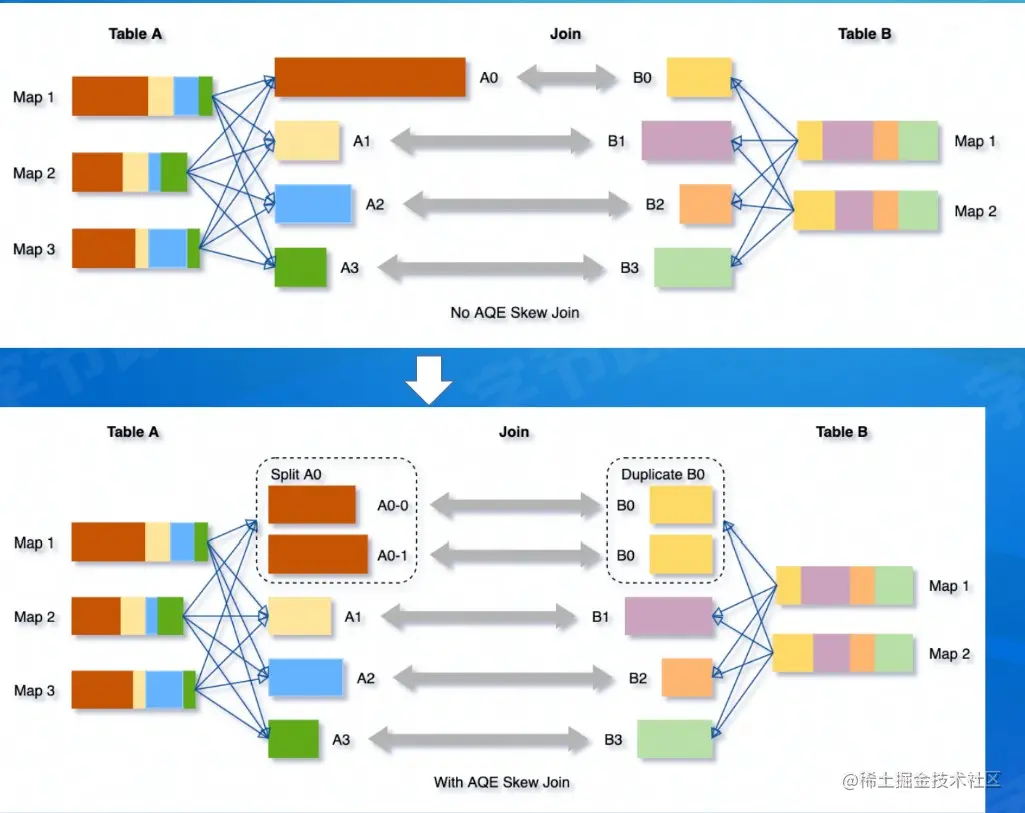

Optimizing Skew Joins


AQE根据MapStatus信息自动检测是否有倾斜

将大的partition拆分成多个Task进行Join

spark.sql.adaptive.skewJoin.enable
spark.sql.adaptive.skewJoin.skewedPartitionFactor
spark.sql.adaptive.skewJoin.skewedPartitionThresholdlnBytres

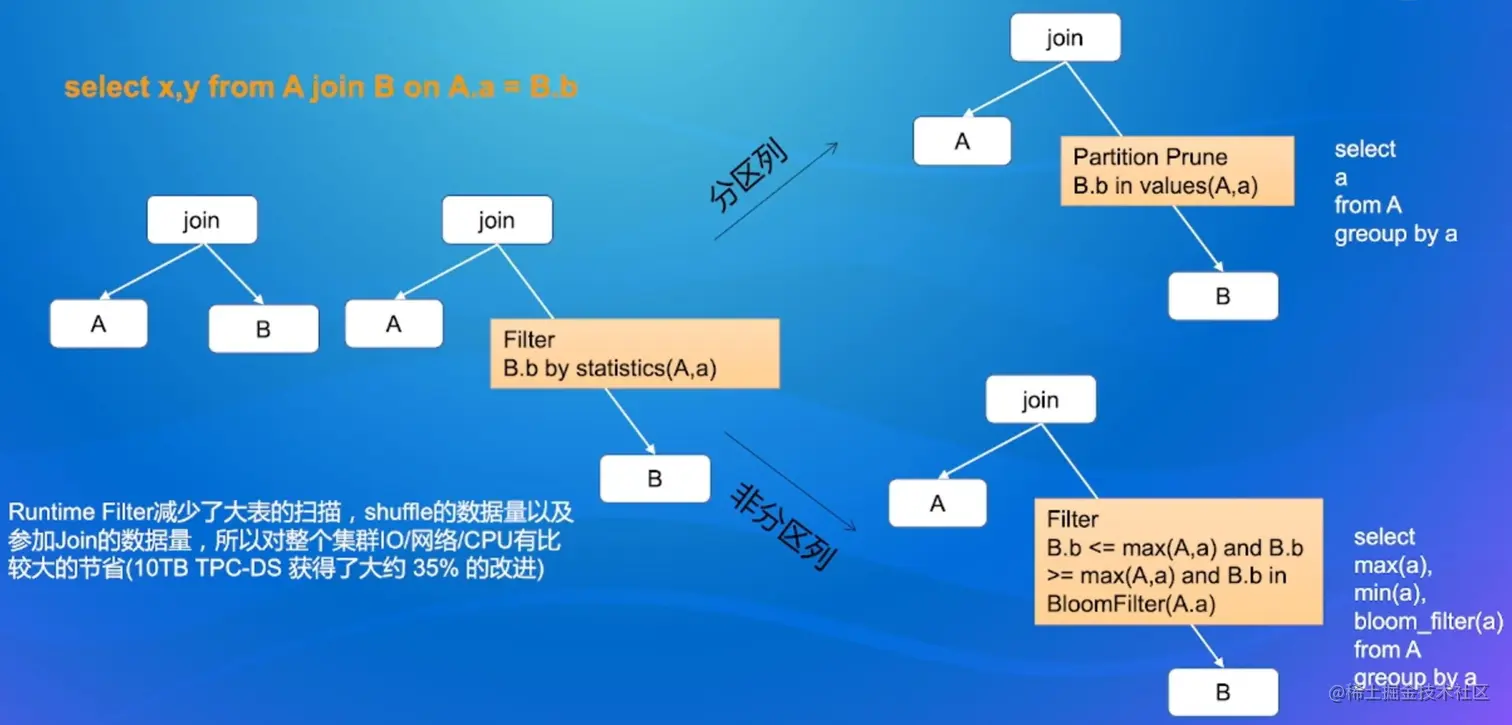

3.3 Runtime Filter

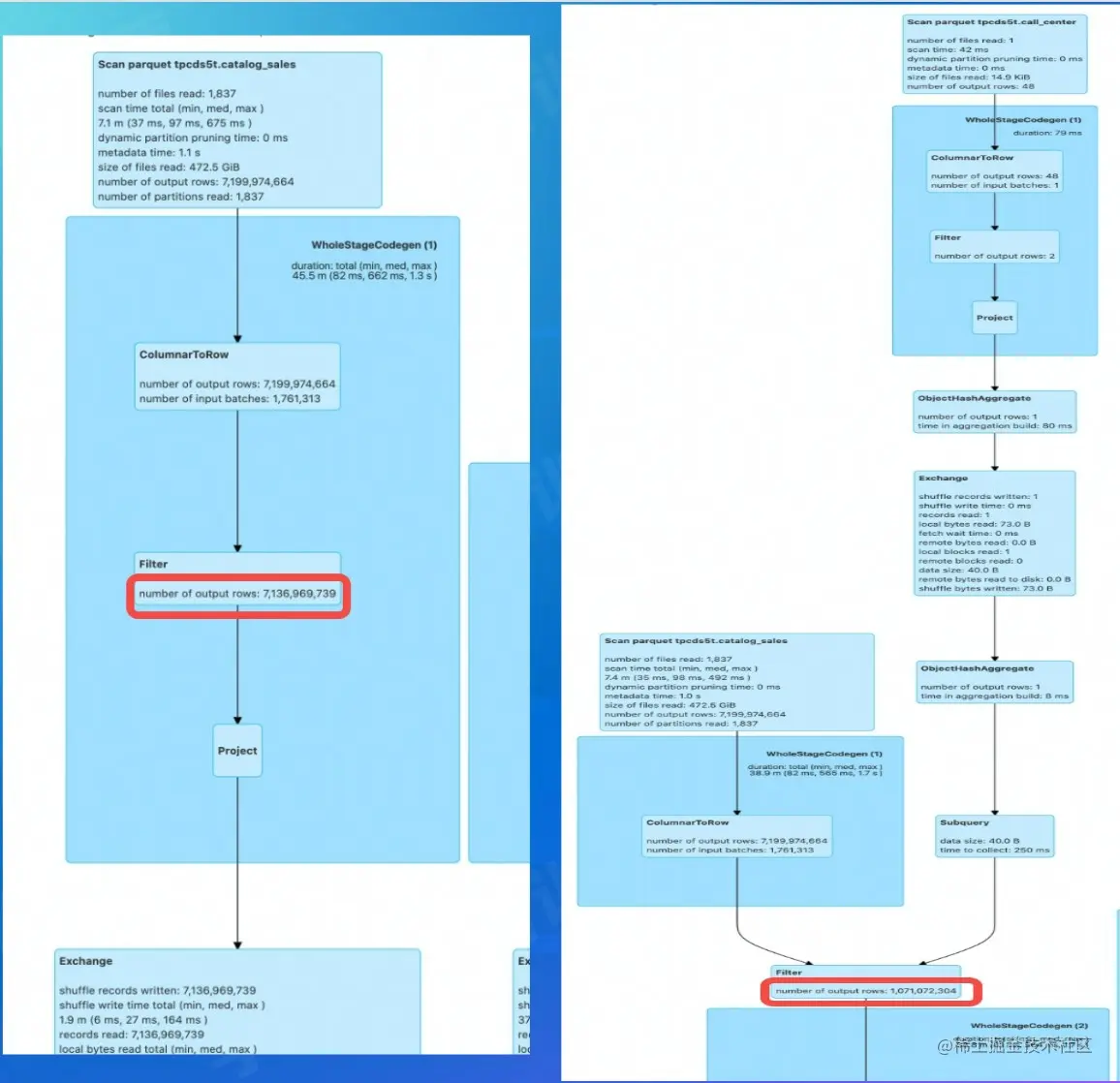

3.4 Bloom Runtime Filter

tpcds/q16.sql:连接

AND cs1.cs_call_center_sk = cc_call_center_sk

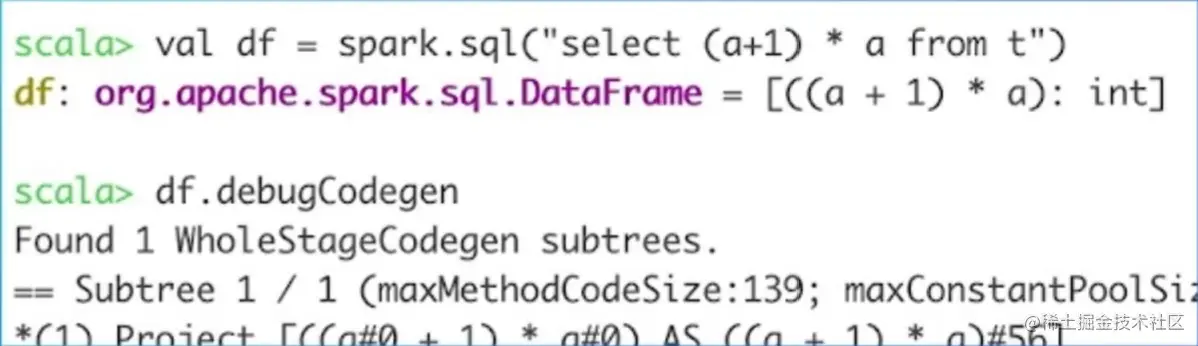

3.5 Codegen - Expression

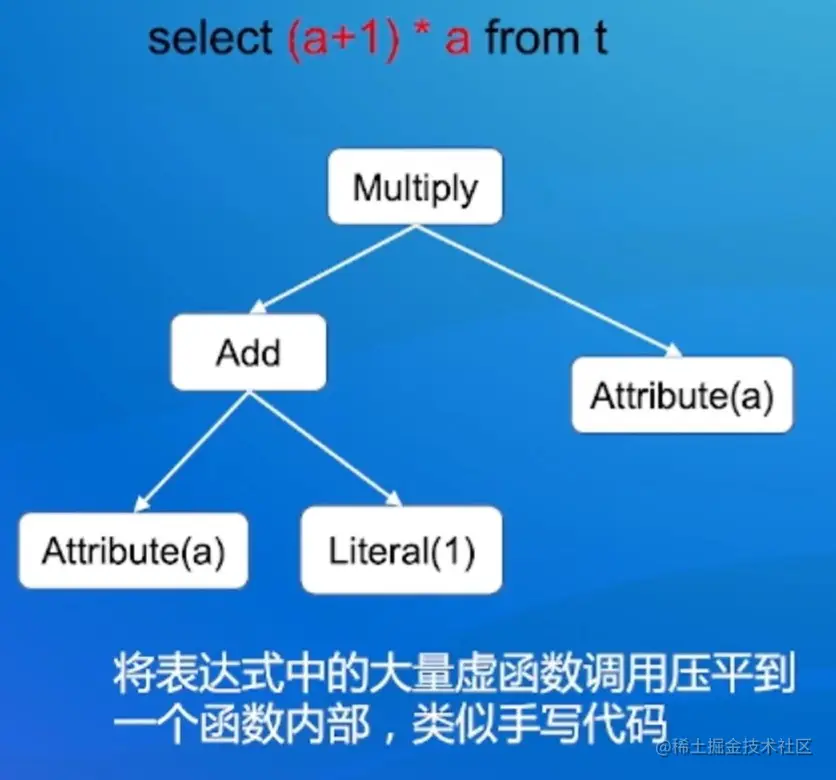

表达式（Expression）

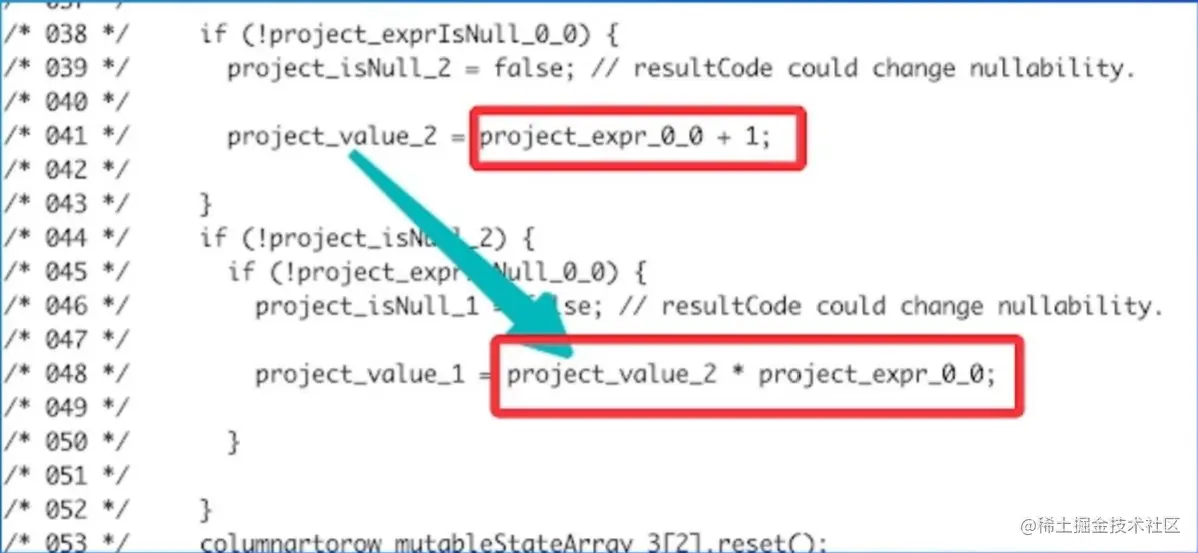

56.jpg 动态生成代码，Janino即时编译执行

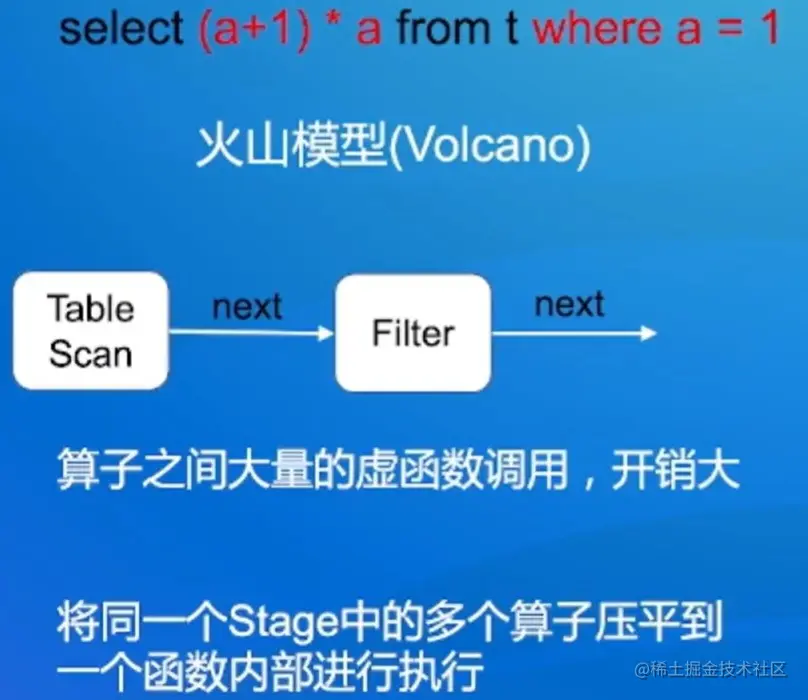

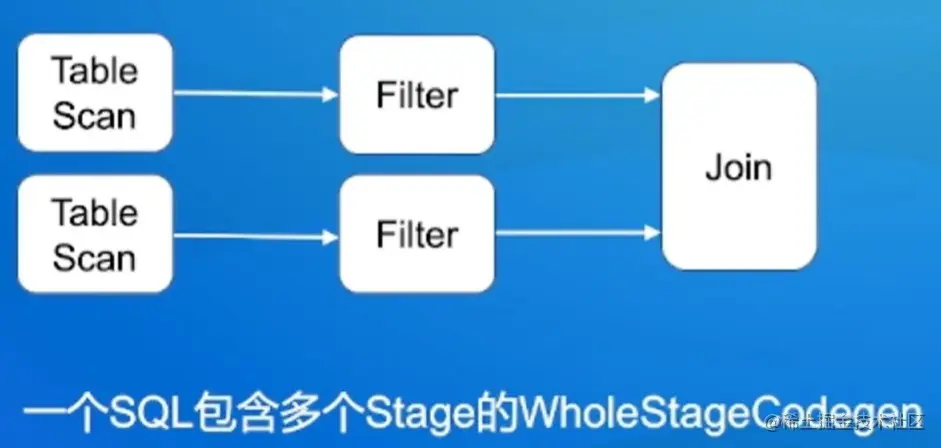

WholeStageCodegen

算子/WholeStageCodegen

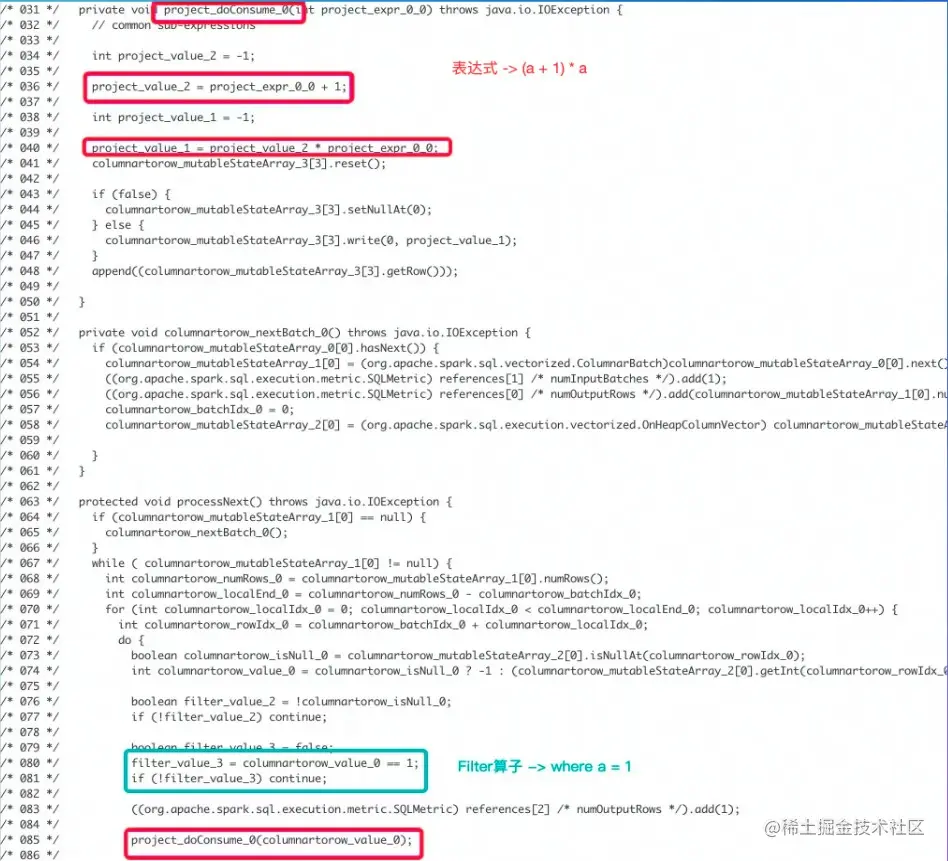

58.jpg 动态生成代码，Janino即时编译执行

算子/WholeStageCodegen



04 业界挑战与实践

4.1 Shuffle稳定性问题


在大规模作业下，开源ExternalShuffleService（ESS）的实现机制容易带来大量随机读导致的磁盘IOPS瓶颈、Fetch请求积压等问题，进而导致运算过程中经常会出现Stage重算甚至作业失败，继而引起资源使用的恶性循环，严重影响SLA

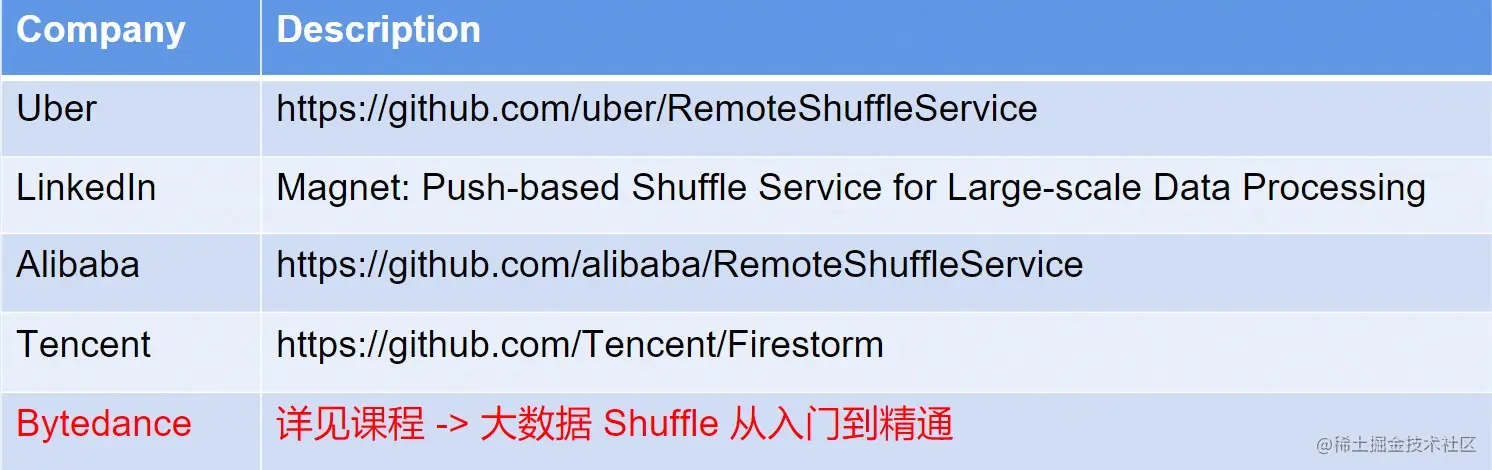

Shuffle稳定性解决方案


4.2 SQL执行性能问题

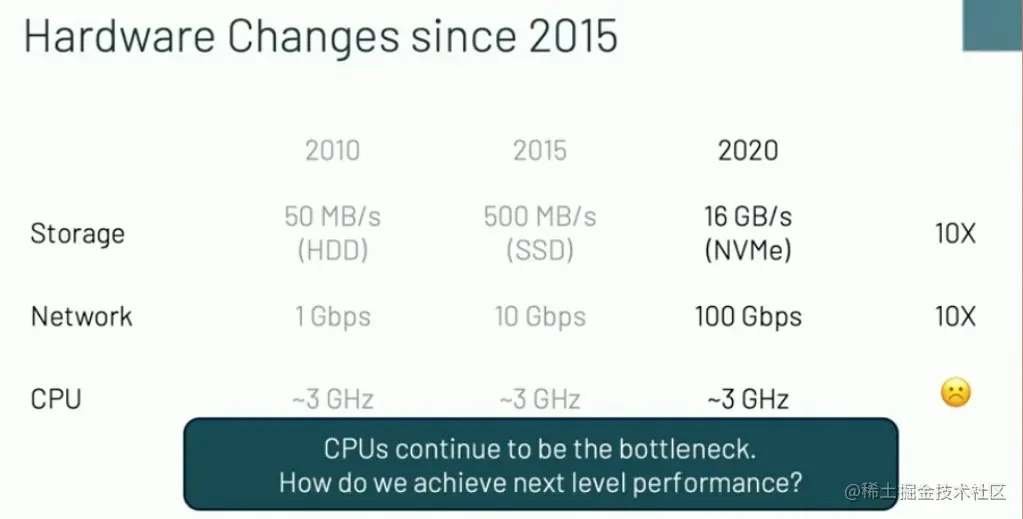

压榨CPU资源

CPU流水线/分支预测/乱序执行/SIMD/CPU缓存友好/...

Vectorized / Codegen?

C++ / Java?

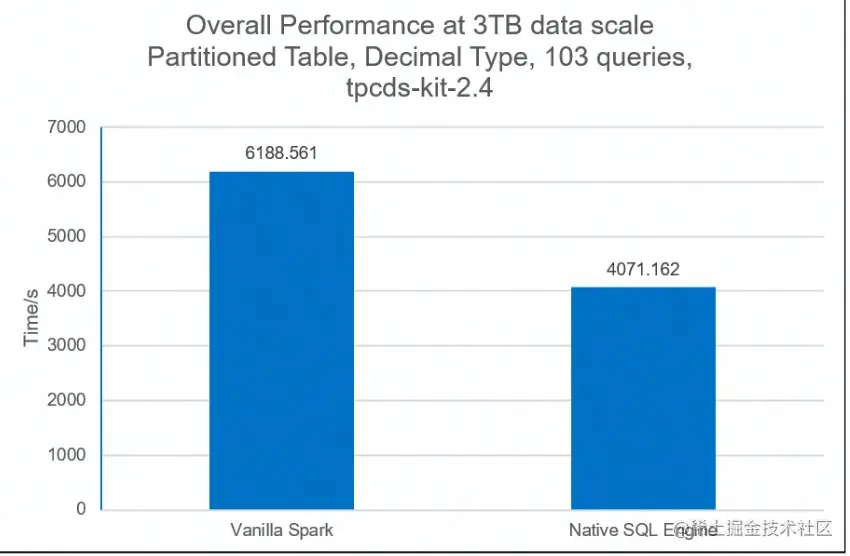

4.2 SQL执行性能解决方向

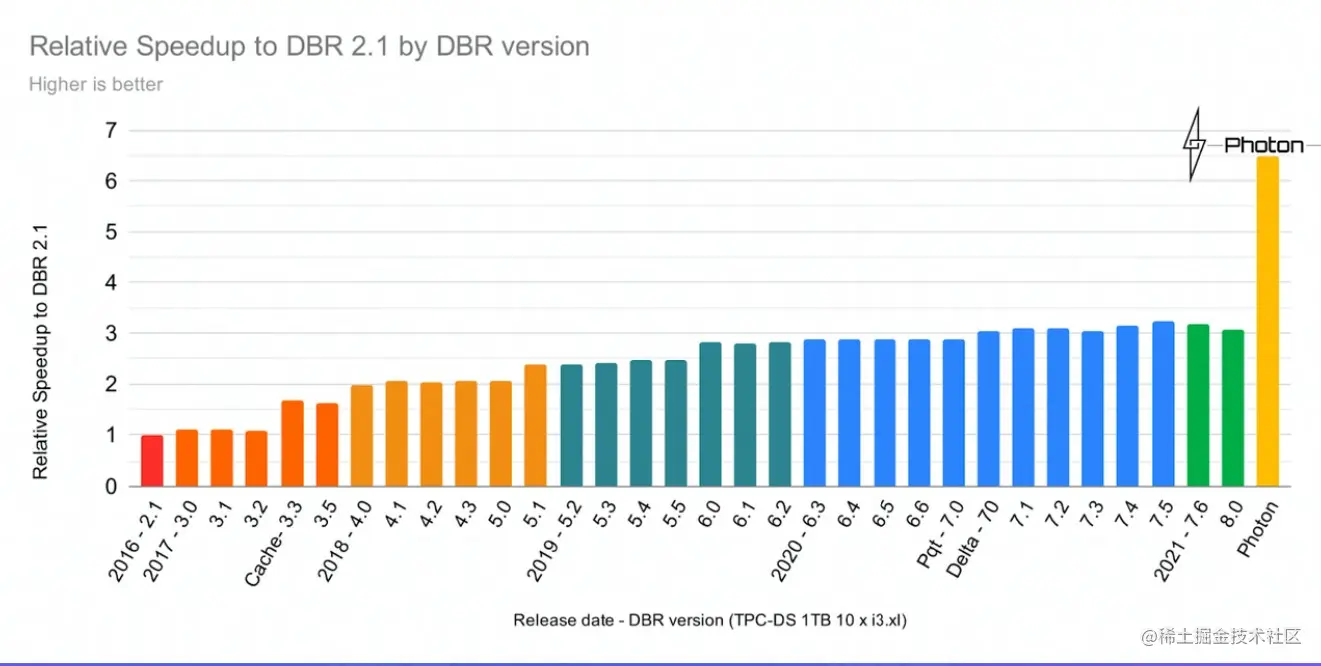

Photon：C++实现的向量化执行引擎


Intel：OAP/gazelle_plugin

github.com/oap-project…


4.3 参数推荐/作业诊断

Spark参数很多，资源类/Shuffle/Join/Agg/...调参难度大

参数不合理的作业，对资源利用率/Shuffle稳定性/性能有非常大影响

同时，线上作业失败/运行慢，用户排查难度大

👇

自动参数推荐。作业诊断

05 总结

1、大数据处理常见链路，Spark特点

2、SparkCore中核心概念RDD调度机制，内存管理机制，shuffle机制

3、SQL在Spark引擎中执行的详细流程及优化方案

4、了解目前业界遇到的挑战，解决方案
