Runtime结构

OC是一门动态性比较强的语言，跟C、C++语言有着很大不同
OC的动态性是由Runtime API来支撑的
Runtime API提供的接口基本都是C语言的，源码由C/C++/汇编语言编写

要想学习runtime，首先要了解它底层的一些常用数据结构，比如isa指针

在arm64之前，isa就是一个普通的指针，存储着Class、Meta-Class对象的内存地址

在arm64架构开始，对isa进行了优化，变成了一个共用体（union）结构，还使用位域来存储更多信息


union isa_t {

Class cls;

uintptr_t bits;

struct {

        uintptr_t nonpointer        : 1;                                       \

        uintptr_t has_assoc         : 1;                                       \

        uintptr_t has_cxx_dtor      : 1;                                       \

        uintptr_t shiftcls          : 33; /*MACH_VM_MAX_ADDRESS 0x1000000000*/ \

        uintptr_t magic             : 6;                                       \

        uintptr_t weakly_referenced : 1;                                       \

        uintptr_t unused            : 1;                                       \

        uintptr_t has_sidetable_rc  : 1;                                       \

        uintptr_t extra_rc          : 19

   };

}

isa-位域

nonpointer

0，代表普通指针，存储着Class、Meta-Class对象的内存地址

1，代表优化过，使用位域来存储更多信息

has_assoc

是否有设置过关联对象，如果没有，释放时会更快

has_cxx_dtor

是否有C++的析构函数（.cxx_destruct），如果没有，释放时会更快

shiftcls

存储着Class、Meta-Class对象的内存地址信息

magic

用于在调试时分辨对象是否未完成初始化

weakly_referenced

是否有被弱引用指向过，如果没有，释放时会更快

deallocating

是否正在释放对象

has_sidetable_rc

引用计数器是否过大，无法存储在isa中；

如果为1，那么引用计数会存储在一个叫sidetable的类属性里；

extra_rc

里面存储的值是引用计数器减1

Class的结构


struct objc_class {

Class isa;

Class super_class;

cache_t cache; // formerly cache pointer and vtable   方法缓存

class_data_bits_t bits; // class_rw_t * plus custom rr/alloc flags  用于获取具体的类信息

}


struct class_rw_t {

uint32_t flags;

uint32_t version;

const class_ro_t *ro;

method_list_t *methods;   //方法列表

property_list_t *properties; //属性列表

const protocol_list_t *protocols; //协议列表

Class firstSubclass;

  Class nextSiblingClass;

char *demangledName;

}


struct class_ro_t {

uint32_t flags;

    uint32_t instanceStart;

    uint32_t instanceSize;  //instance对象占用的内存空间

#ifdef __LP64__

    uint32_t reserved;

#endif

const uint8_t * ivarLayout;

const char * name;  //类名

method_list_t *baseMethodList;

protocol_list_t * baseProtocols;

const ivar_list_t * ivars;  //成员变量列表

const uint8_t * weakIvarLayout;

    property_list_t *baseProperties;

}

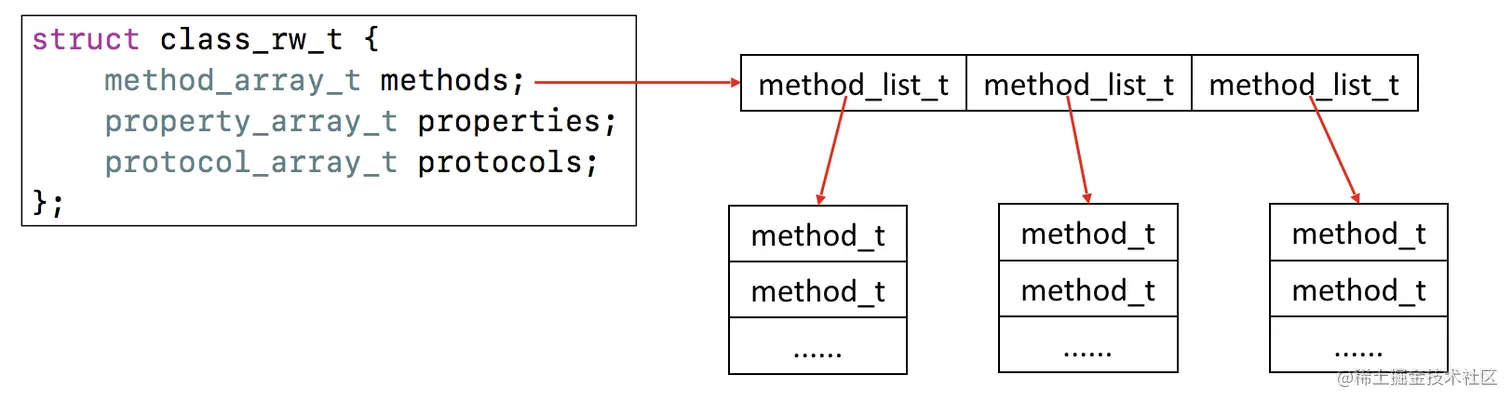

class_rw_t

class_rw_t里面的methods、properties、protocols是二维数组，是可读可写的，包含了类的初始内容，分类的内容；

class_ro_t

class_ro_t里面的baseMethodList、baseProtocols、ivars、baseProperties是一维数组，是只读的，包含了类的初始内容；

Untitled 1.png

method_t

method_t 是对方法/函数的封装


struct method_t {

    SEL name;  //函数名

IMP imp;  //指向函数的指针（函数地址）

    const char *types; //编码（返回值类型、参数类型）

};

IMP 代表函数的具体实现


typedef id _Nullable (*IMP)(id _Nonnull, SEL _Nonnull, ...);

SEL 代表方法名/函数名，一般叫做选择器，底层结构跟char *类似


/// An opaque type that represents a method selector.

typedef struct objc_selector *SEL;

可以通过@selector和sel_registerName()获得

2. 可以通过sel_getName()和NSStringFromSelector()转成字符串

不同类中相同名字的方法，所对应方法选择器是相同的

Type 包含了函数的返回值、参数类型

Untitled 2.png

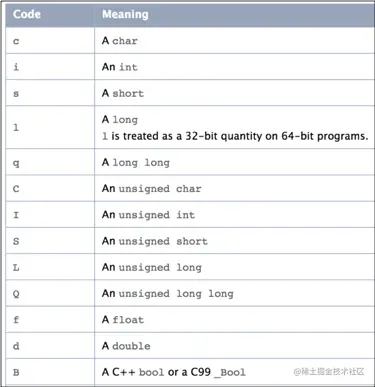

type encoding

iOS中提供了一个叫做@encode的指令，可以将具体的类型表示成字符串编码

Untitled 3.png

Untitled 4.png

方法缓存

Class内部结构中有个方法缓存（cache_t），用散列表（哈希表）来缓存曾经调用过的方法，可以提高方法的查找速度；


struct cache_t {

struct bucket_t *_buckets;  //散列表

mask_t _mask;  //散列表的长度-1

mask_t _occupied; //已经缓存的方法数量

}


struct bucket_t {

cache_key_t _key; //SEL 作为key

    IMP _imp; //函数的内存地址

}
