这是我参与「第四届青训营」笔记创作活动的第4天

本节课程目录：

概述流式计算和批式计算
Watermark 的含义、生成方法、传递机制等
Window 基本功能和高效优化
案例分析

1. 概述

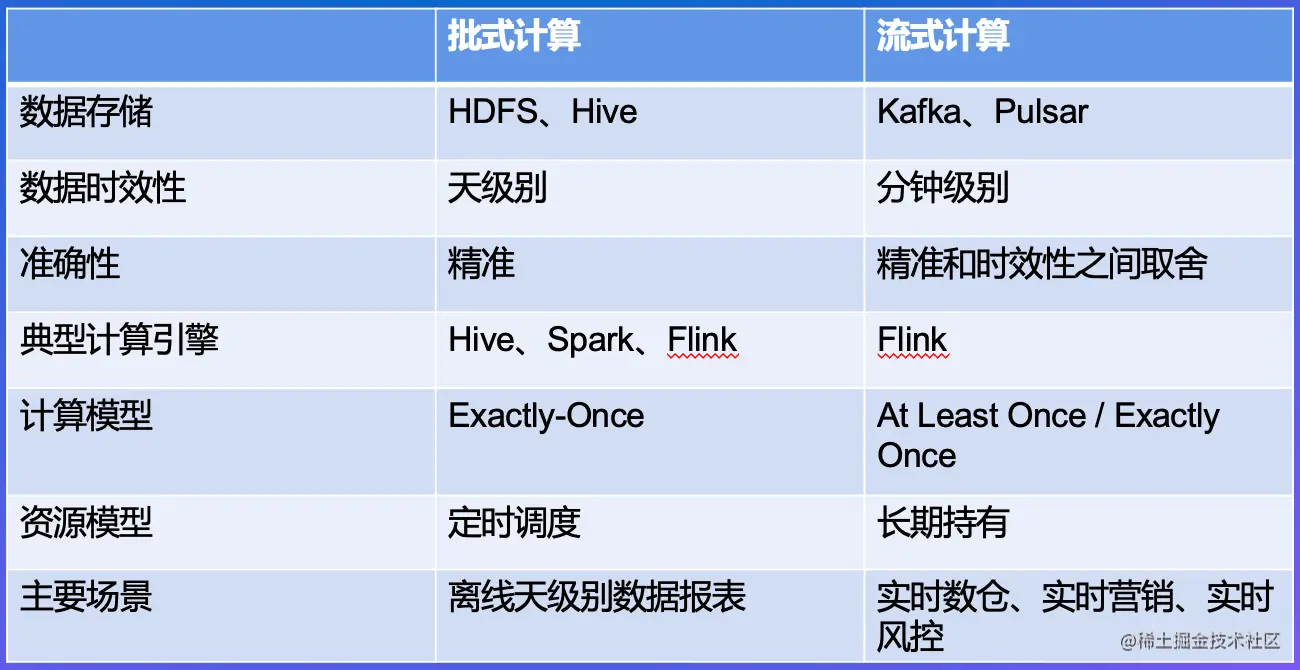

1.1 流式计算 VS 批式计算

实时性越高，数据价值越高

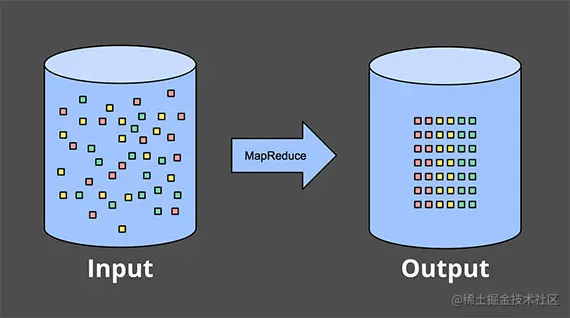

1.2 批处理

批处理模型典型的数仓架构为T+1架构，即数据计算是天级别的，当天只能看到前一天的计算结果。

通常使用的计算引擎为Hive或者Spark等。计算的时候，数据是完全确定的，输入和输出都是确定性的。

1.3 处理时间窗口

实时计算：处理时间窗口

数据实时流动，实时计算，窗口结束直接发送结果，不需要周期调度任务。

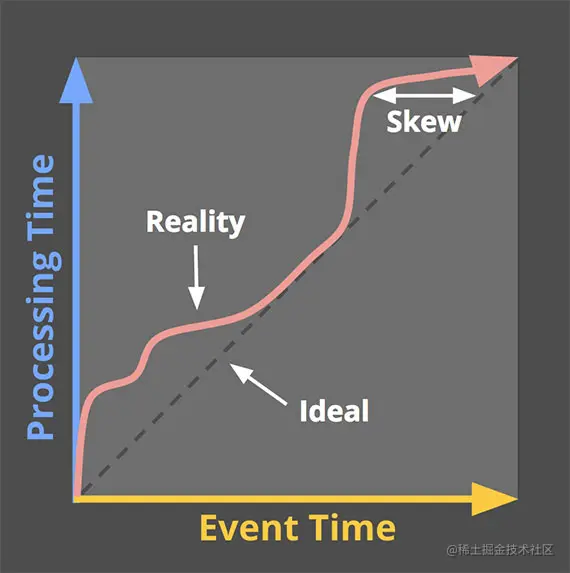

1.4 处理时间 VS 事件时间

处理时间：数据在流式计算系统中真正处理时所在机器的当前时间。

事件时间：数据产生的时间，比如客户端、传感器、后段代码等上报数据时的时间。

1.5 事件时间窗口

实时计算：事件时间窗口

数据实时进入到真实事件发生的窗口中进行计算，可以有效的处理数据延迟和乱序。

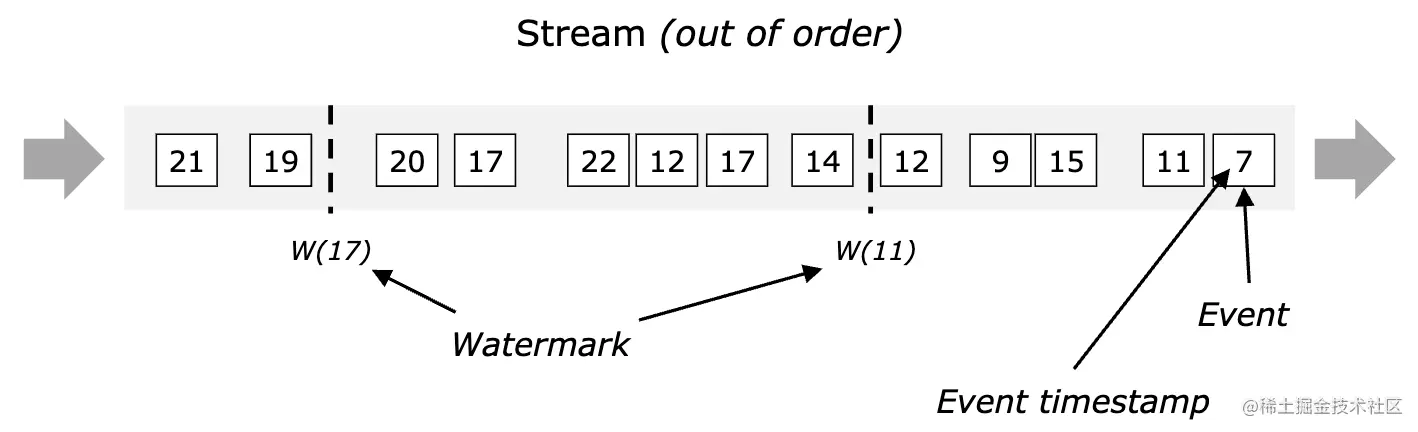

1.6 Watermark

在数据中插入一些 watermark，来表示当前的真实时间。
在数据存在乱序的时候，watermark 就比较重要了，它可以用来在乱序容忍和实时性之间做一个平衡。

2. Watermark

2.1 什么是Watermark？

表示当前系统认为的事件时间所在的真实时间

2.2 如何产生 Watermark

一般是从数据的事件时间来产生，产生策略可以灵活多样，最常见的包括使用当前事件时间的时间减去一个固定的 delay，来表示可以容忍多长时间的乱序。

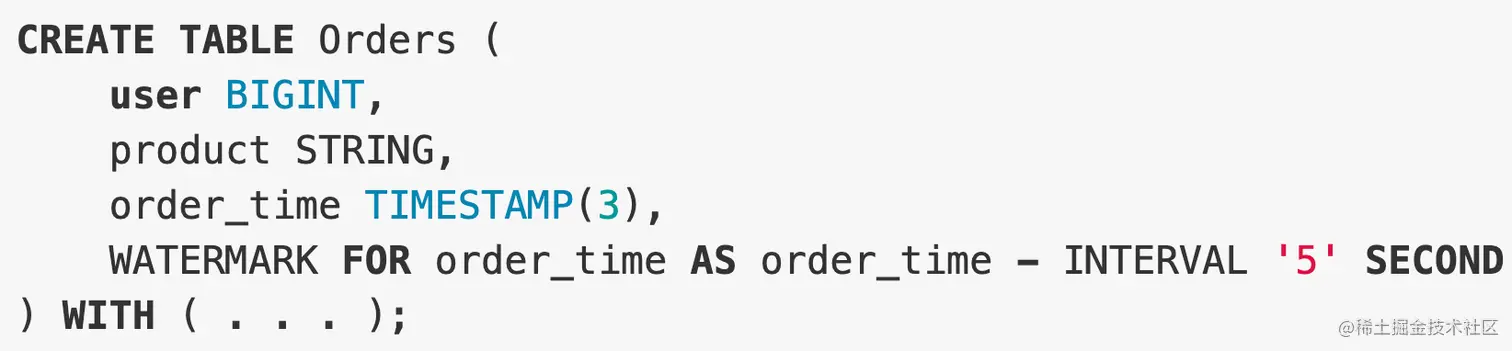

SQL
Datastream

2.3 如何传递 Watermark

传递就类似于 Checkpoint 的 barrier，上下游 task 之间有数据传输关系的，上游就会将 watermark 传递给下游；下游收到多个上游传递过来的 watermark 后，默认会取其中最小值来作为自身的 watermark ，同时它也会将自己 watermark 传递给它的下游。经过整个传递过程，最终系统中每一个计算单元就都会实时的知道自身当前的 watermark 是多少。

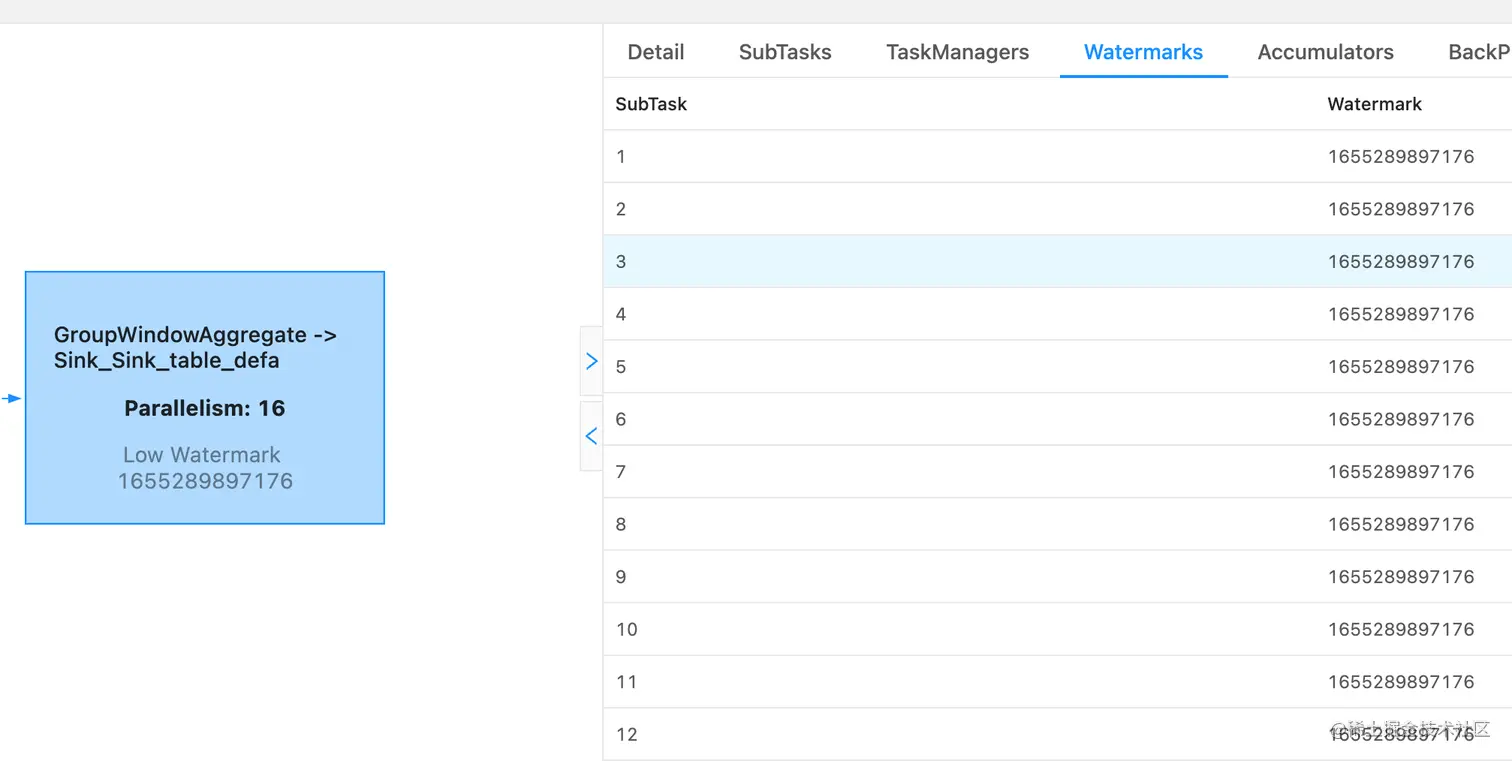

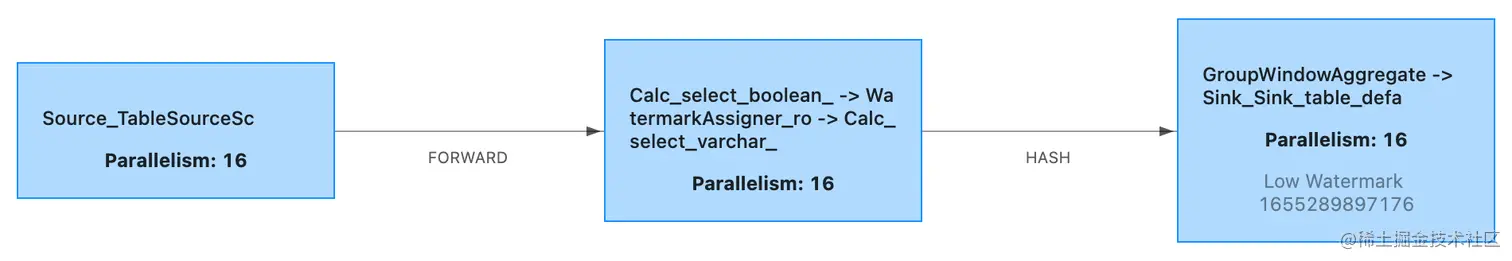

2.4 如何通过 Flink UI 观察 Watermark

2.5 典型问题

2.5.1 Per-partition VS Per-subtask watermark 生成

Per-partition watermark 生成

早期版本的机制。典型问题是如果要一个 source subtask 消费多个 partition，那么多个 portition 之间的数据读取可能会加剧乱序程度。

Per-subtask watermark 生成新版本引入了基于每个 partition 单独的 watermark 生成机器，而这种机制可有效避免。

2.5.2 部分 partition/subtask 断流

根据上面提到的 watermark 传递机制，下游 subtask 会将上游所有 subtask 的 watermark 值的最小值作为自身的 watermark 值。如果上游有一个 subtask 的watermark 不更新了，则下游的watermark 都不更新。

解决方案：当某个 subtask 断流超过配置的idle超市时间时，将就当前 subtask 置为 idle，并下发一个 idle 的状态给下游。下游在计算自身 watermark 的时候，可以忽略掉当前是 idle 的那些 subtask。

2.5.3 迟到数据处理

因为 watermark 表示当前事件处理发生的真实事件，那晚于 watermark 的数据到来时，系统会认为这种数据时迟到的数据。

算子自身来决定如何处理迟到数据：

Window 集合，默认会丢弃迟到数据
双流 join ，如果是outer join，则可以认为它不能join任何属于
CEP，默认丢弃

3. Window

3.1 Window 基本功能

3.1.1 Window 分类

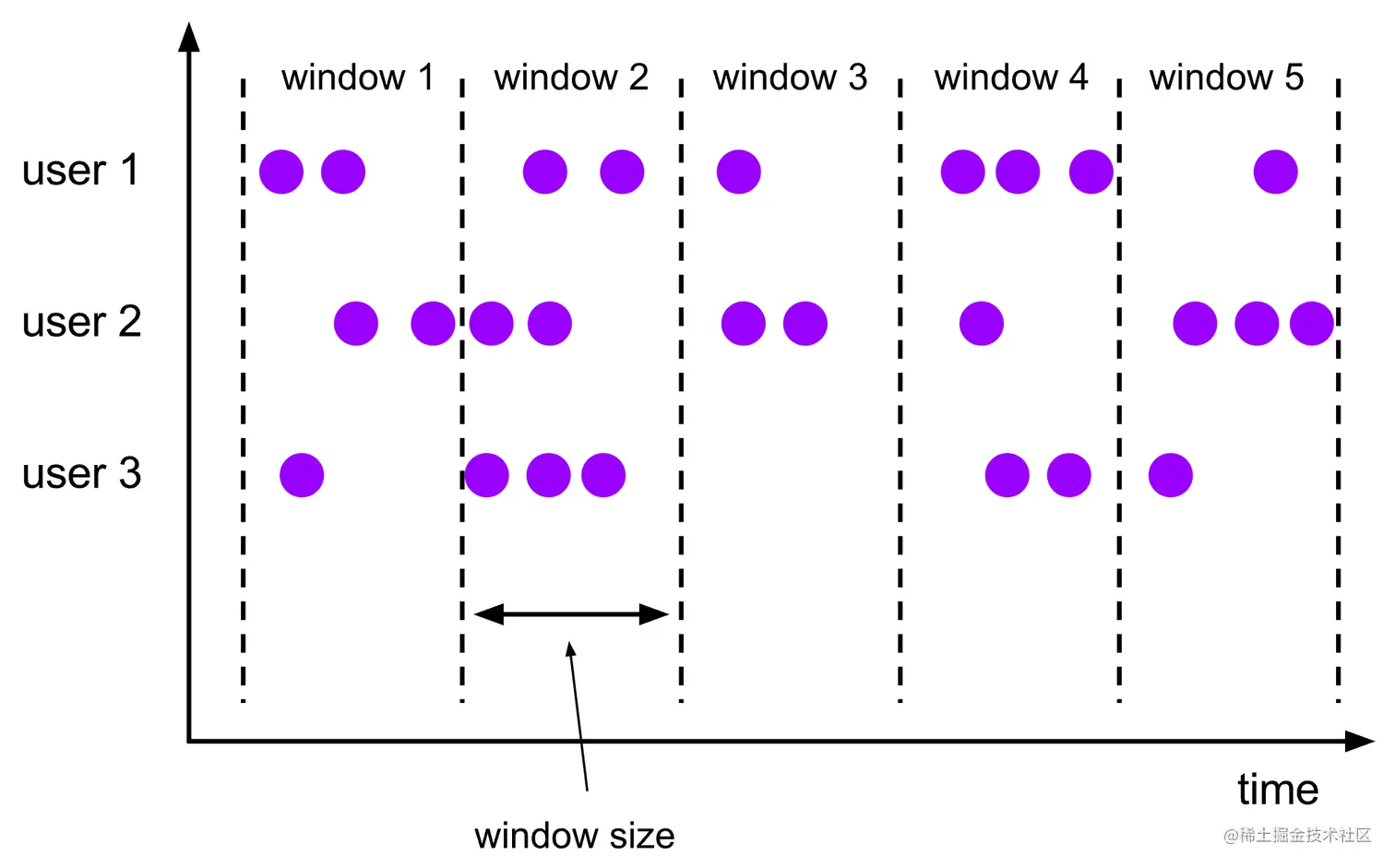

TUMBLE Window 滚动窗口
- 最常见的窗口类型，根据数据的时间划分到它所属的窗口中windowStart = timestamp - timestamp % windowSize，这条数据所属的 window 就是[windowStart, windowStart + windowSize)
- Flink 中的窗口划分是 key 级别的
- 每条数据只会属于一个窗口
- 当 window 结束时间到达的时候，窗口一次性触发对应的输出

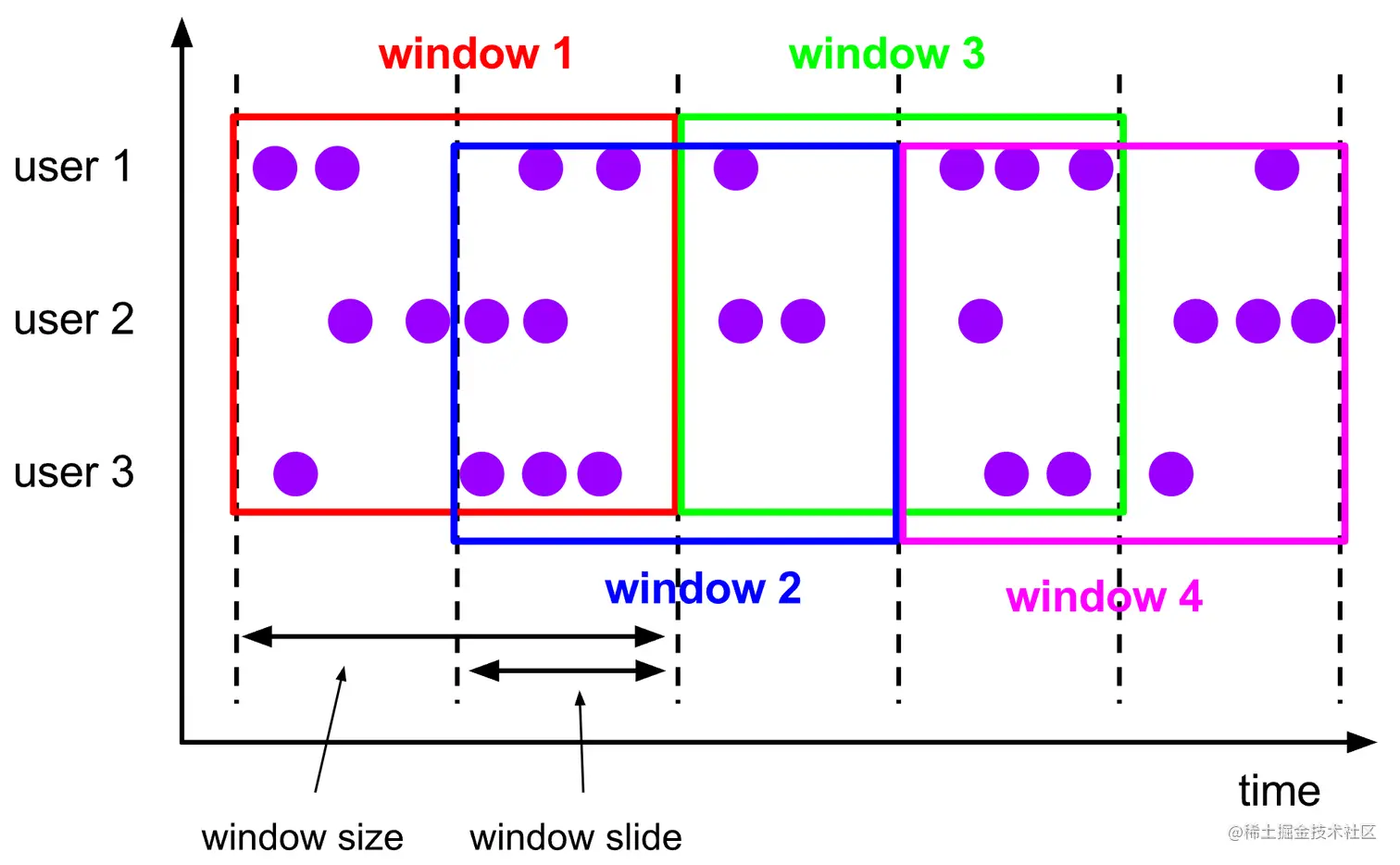

HOP Window 滑动窗口
- Flink 中的窗口划分是 key 级别的
- 每条数据可能会属于多个窗口（取决于窗口定义的大小和滑动）
- 当 window 结束时间到达的时候，窗口一次性触发对应的输出
SESSION Window 会话窗口
- 这是一个动态merge的过程，一般会设置一个会话的最大的gap，如10min。
- Flink 中的窗口划分是 key 级别的
- 每条数据会单独划分为一个窗口，如果窗口之间有交集，则会对其进行merge。
- 当 window 结束时间到达的时候，窗口一次性触发对应的输出
- 例如某个 key 来第一条数据的时候，它的 window 就是 [event_time, event_time + gap]，当这个 key 来另一条数据的时候，它会立即产生一个窗口，如果这个窗口跟之前的窗口有 overlap 的话，则会将两个窗口进行一个 merge，变成一个更大的窗口，此时需要将之前定义的 timer 取消，再注册一个新的 timer。

3.1.2 迟到数据处理

迟到数据的定义:

Watermark 驱动某个窗口触发输出之后，这个窗口如果后面又来了数据，那这种情况就属于是迟到的数据。（它所属的窗口已经被触发才算迟到)

产生迟到数据的情况

只有事件时间下才会有迟到的数据

迟到数据的数据方式

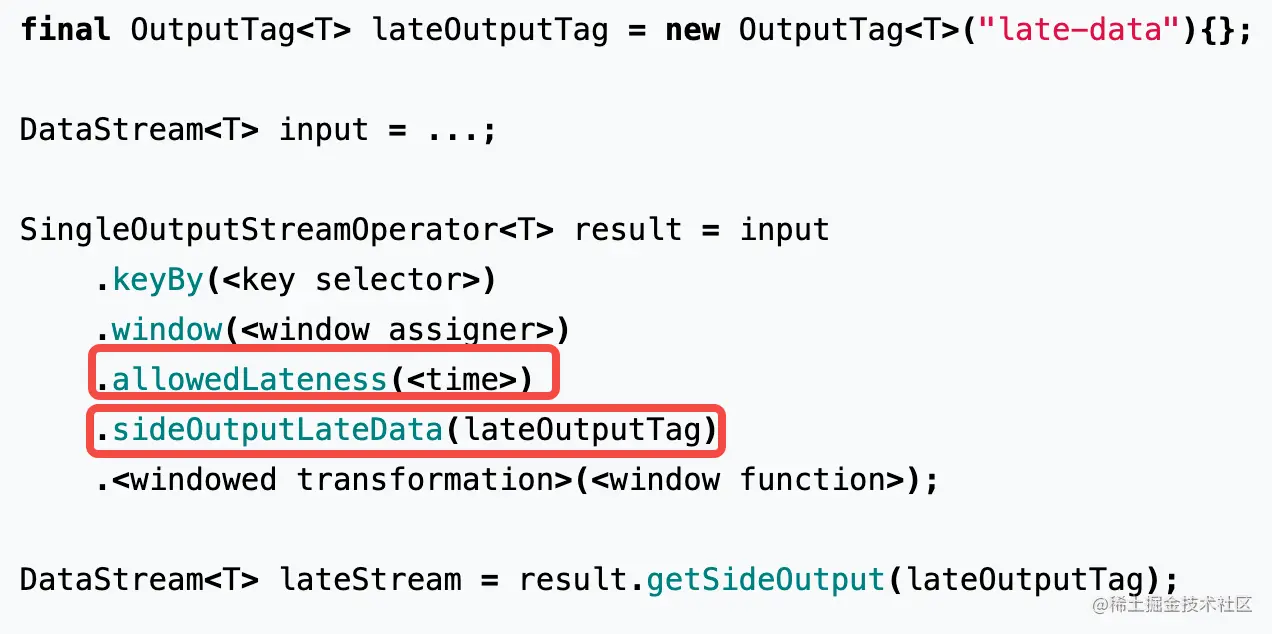

使用 Allow lateness 方式，需要设置一个允许迟到的时间，窗口正常计算结束后，不会马上清理状态，而是会多保留允许的时间，若有迟到数据，则继续之前的状态进行计算（适用于 DataStream 和 SQL ）
使用 SideOutput 方式，需要对迟到数据打一个 tag，然后根据 tag 获取到迟到数据，把其转变成一个单独的流，再由用户自己来决定如何处理这部分数据（只有在 DataStream 窗口中才可以使用）
直接丢弃

3.1.3 增量计算 VS 全量计算

增量计算：
- 每条数据到来后，直接参与计算，window 只存储计算结果。

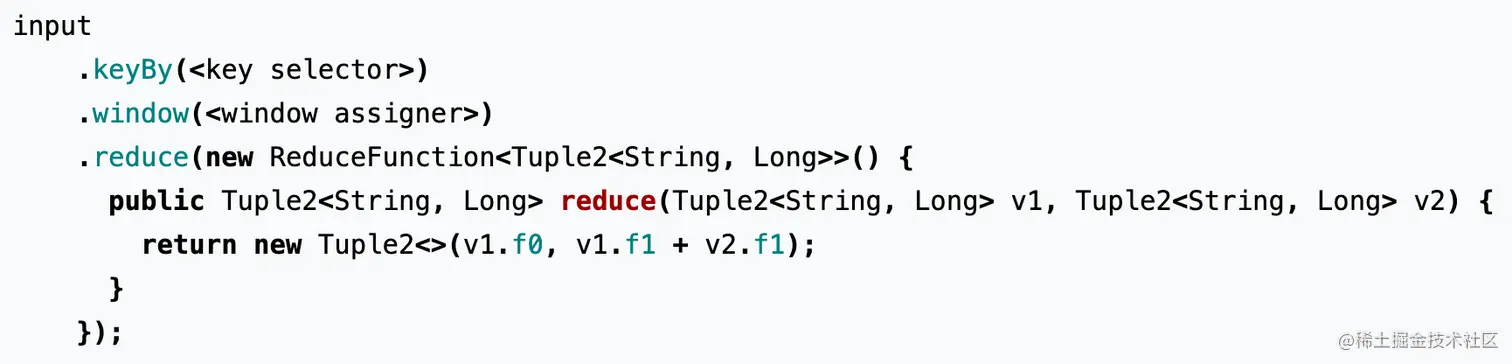

- 典型的 reduce、aggregate 等函数都是增量计算
- SQL 中主要是窗口聚合，所以都是可以增量计算的
全量计算：
- 每条数据到来后，先放到一个 buffer 中，会存储到状态里，直到窗口触发输出的时候，才会所有数据拿出来统一进行计算。
- 典型的 process 函数是全量计算

3.1.4 EMIT 触发

为了获得实时计算输出，使用 EMIT 机制，在 window 没有结束的时候，提前把 window 计算的部分结果输出出来。

在 DataStream 里通过自定义 Trigger 来实现，结果可以是：

CONTINUE
FIRE（触发计算，但是不清理）
PURGE
FIRE_AND_PURGE

在 SQL 里通过配置可以实现：

table.exec.emit.early - fire.enabled = true
table.exec.emit.early - fire.delay = {time}

3.2 Window 高级优化（只限于在 SQL 中的窗口）

3.2.1 Mini - batch 优化

主要解决的问题：只有一小批数据再进行计算，每个 key 的状态访问只有一次，这样在单个 key 的数据比较集中的情况下，对于状态访问可以有效的降低频率，最终提升性能。
主要适用环境：没有窗口的聚合场景。

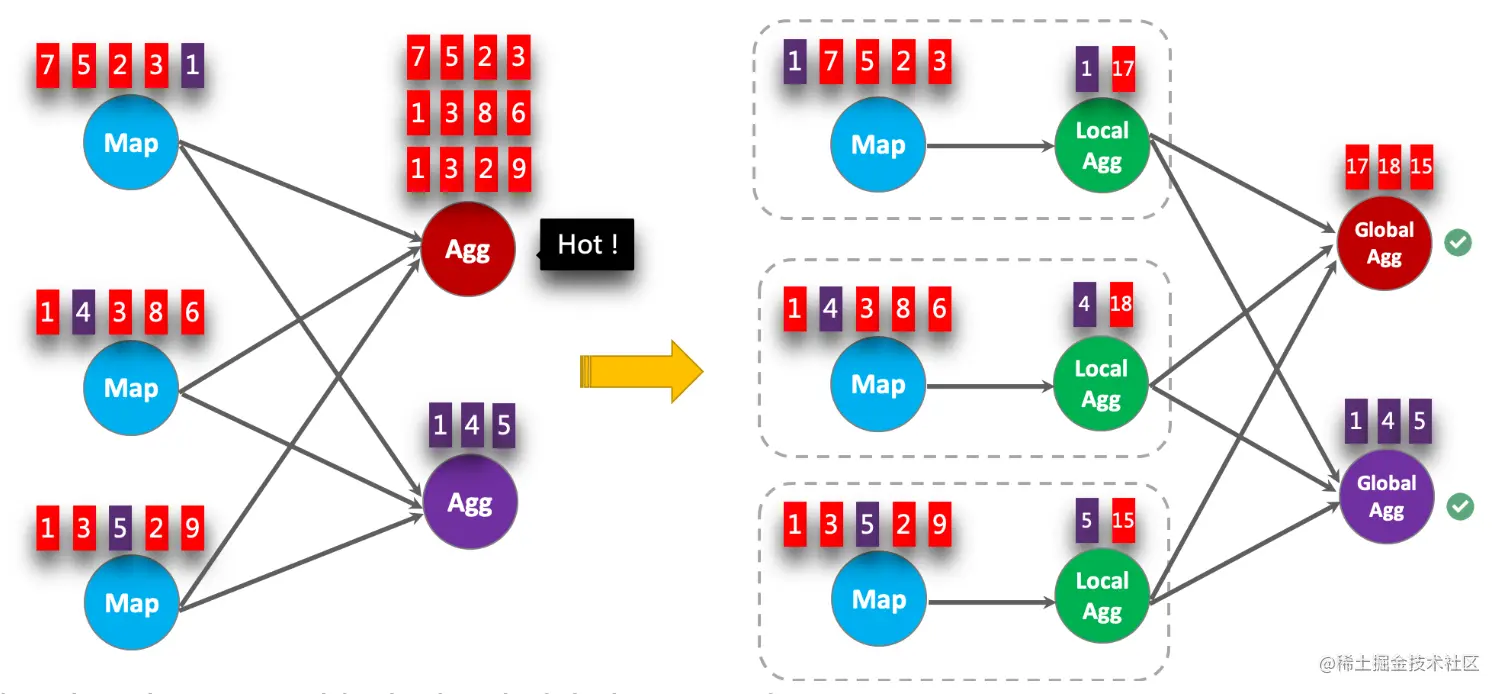

3.2.2 Local - global 优化（分布式系统中典型的优化）

主要解决的问题：降低了数据 shuffle 的量，同时缓解数据的倾斜。
第一阶段先做一个 local 的聚合，直接跟在上游算子之后进行处理；第二阶段是对第一阶段的结果做一个 merge。

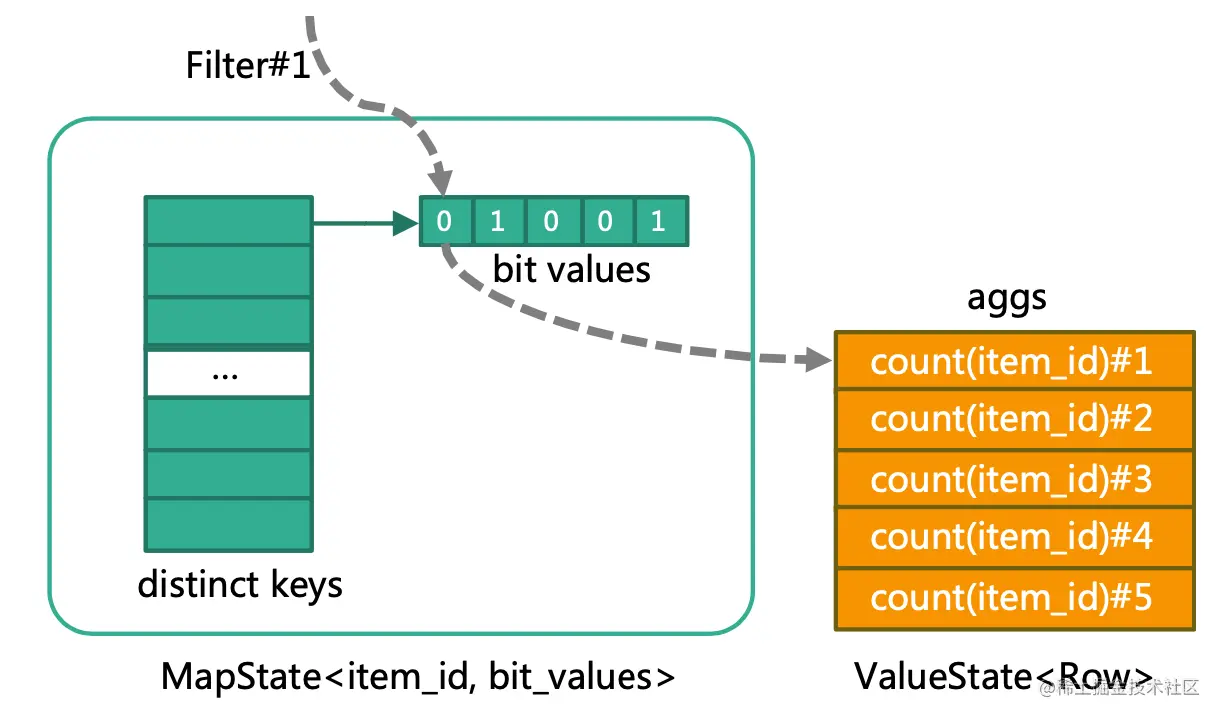

3.2.3 Distinct 状态复用

主要解决的问题：降低状态量
把相同字段的 Distinct 计算用一个 map 的 key 来存储，在 map 的 value 中，用一个 bit vector 来实现就可以把各个状态复用到一起。

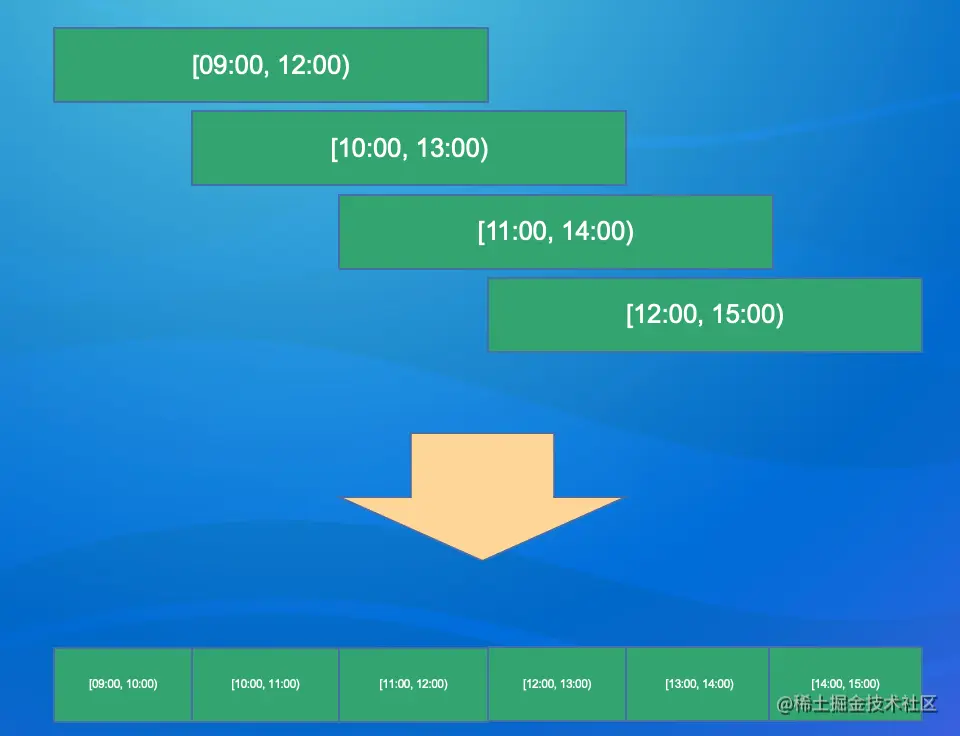

3.2.4 Pane 优化（滑动窗口）

主要解决的问题：降低滑动窗口的状态存储量
将窗口状态划分成更小粒度的 pane，每来一条数据，只更新对应的 pane 的结果就可以了。当窗口需要输出结果的时候，只需要将这个窗口对应的 pane 的结果 merge 起来就可以了。

4. 案例分析

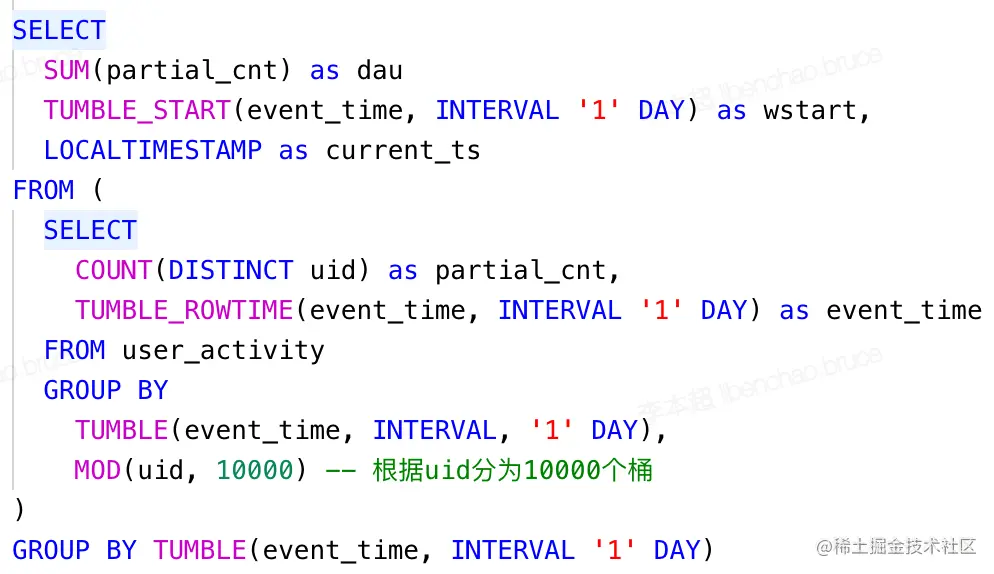

4.1 使用 Flink SQL 计算抖音的日活曲线

table.exec.emit.early - fire.enabled = true
table.exec.emit.early - fire.delay = 5min
table.exec.window.allow - retract - input = true

通过两阶段聚合来把数据打散，完成第一轮聚合，第二轮聚合只需要对各个的结果求和即可。

4.2 计算大数据任务的资源使用

问题描述：大数据任务（特指离线任务）运行时通常会有多个container启动并运行，每个container在运行结束的时候，YARN会负责将它的资源使用（CPU、内存）情况上报。一般大数据任务运行时间从几分钟到几小时不等。
需求：根据YARN上报的各个container的信息，在任务结束的时候，尽快的计算出一个任务运行所消耗的总的资源。假设前后两个container结束时间差不超过10min。

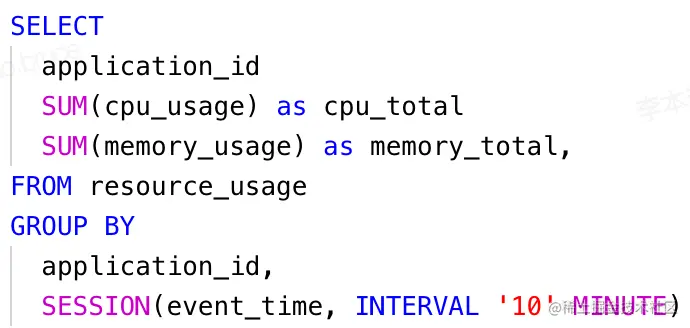

通过会话窗口来讲数据划分到一个 window 中，然后再将结果求和即可。
