Spark原理与实践 ｜ 青训营笔记

这是我参与「第四届青训营 」笔记创作活动的的第5天

Spark简介

Apache Spark是用于大规模数据处理的统一分析引擎。它提供了Java、Scala、Python和R的高级api，以及支持通用执行图的优化引擎。它还支持一系列丰富的高级工具，包括用于SQL和结构化数据处理的Spark SQL，用于pandas工作负载的Spark上的pandas API，用于机器学习的MLlib，用于图形处理的GraphX，以及用于增量计算和流处理的structured Streaming。

Spark原理

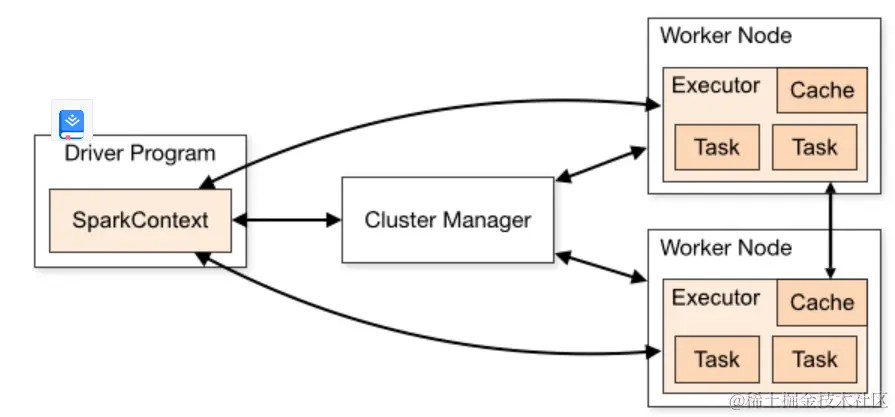

  • Spark应用作为独立的进程集合运行在集群上，由主程序(称为驱动程序Driver Program)中的SparkContext对象协调。
  • 在集群上运行时，SparkContext能连接到多个类型的集群管理器（Spark自己的独立集群管理器，Mesos，YARN或者Kubernets），集群管理器在应用程序之间分配资源。一旦连接成功，Spark需要集群节点中的executors进程为应用程序处理计算和存储数据。接下来发送应用程序的代码给executors。最后SparkContext发送tasks给executors来运行。
  • 集群上的任务是由Driver调度的，driver节点应该和worker距离近一些，最好在一个本地局域网中


  • 每个应用获得自己的executor进程，并且executor通过多线程运行tasks。利于数据隔离，但也意味着如果不将数据写入外部存储系统，数据就无法在不同的Spark应用程序(SparkContext的实例)之间共享。

CLuster Manager类型

  • Standalone：一个简单的独立部署模式，可以手动启动一个master和workers，或者运行启动脚本。
  • Apache Mesos：通用的集群管理器，可以运行Hadoop MapReduce和服务应用（不推荐）
  • Hadoop YARN：Hadoop 2和3的资源管理器
  • Kubernets：一个用于自动化部署、扩展和管理容器化应用程序的开源系统

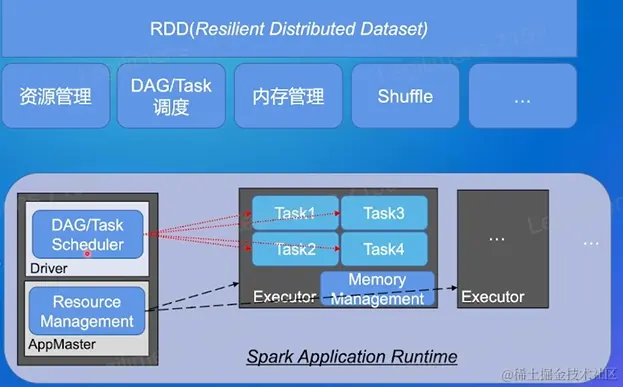

SparkCore


RDD（Resilient Distributed Dataset）：弹性分布式数据集，表示一个不可变的，可以并行操作的分区的元素集合。

特性：

  • Partition：Partitions列表，分区列表。RDD的分区数量可以指定，在集群中创建时根据集群中CPU核数，在HDFS中根据文件的BLOCK数创建。
  • Compute：Spark RDD中都有一个计算函数，以partition为基本单位
  • Dependencies：RDD依赖列表，每个RDD依赖于其他RDD，相互之间有依赖关系，用于数据恢复，减少计算。
  • Partitioner：实现两种分区函数，基于hash和基于范围range，基于key-value的RDD才有partitioner，非Key-Value的RDD partitioner为空。
  • PreferredLocations：每个分区都有优先位置列表

算子： map、filter、count、cache、persist

创建RDD

  • 内置RDD
  • 自定义RDD

RDD 算子

  • Transform算子：生成新的RDD
  • Action算子：触发Job提交

RDD 依赖（这个地方理解不太够）

  • 窄依赖：父RDD的每个Partition至多对应一个子RDD分区
    • NarrowDependency（找父RDD操作，三种类型如下）
      • OneToOneDependency：一对一的获取父RDD。
      • RangeDependency：inStart（父RDD起始位置）, outStart（子RDD起始位置），Length（Range长度）。获取父RDD的partition的规则：子RDD的partition index在父RDD的range内，返回父RDD。
      • PruneDependency：对父RDD的partition做Filter操作。
  • 宽依赖：父RDD的每个partition都可能对应多个子RDD分区。
    • ShuffleDependency

RDD执行流程（还是有问题）

划分Stage，stage是啥？


划分Stage的整体思路：从后往前推，遇到宽依赖就断开，划分为一个Stage。遇到窄依赖，就将这个RDD加入该Stage中，DAG最后一个阶段会为每个结果的Partition生成一个ResultTask。每个Stage里面的Task数量由最后一个RDD的Partition数量决定，其余的阶段会生成ShuffleMapTask。


作者：青训营官方账号
链接：juejin.cn/post/712390… 来源：稀土掘金
著作权归作者所有。商业转载请联系作者获得授权，非商业转载请注明出处。

调度器

RDD.action->runJob()生成DAG（有向无环图），将DAG提交给DAGScheduler，根据ShuffleDependency切分Stage，并按照依赖顺序调度Stage，为每个Stage生成并提交TaskSet到TaskScheduler，根据调度算法进行调度到executors中进行运行。

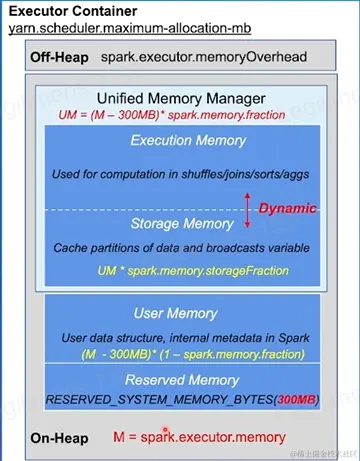

内存管理


Executor堆内内存内存主要有两类：Storage、Execution 两种内存空间可以动态调整，相互借用。 Executor堆外内存管理相对堆内比较简单。

Shuffle 数据传输

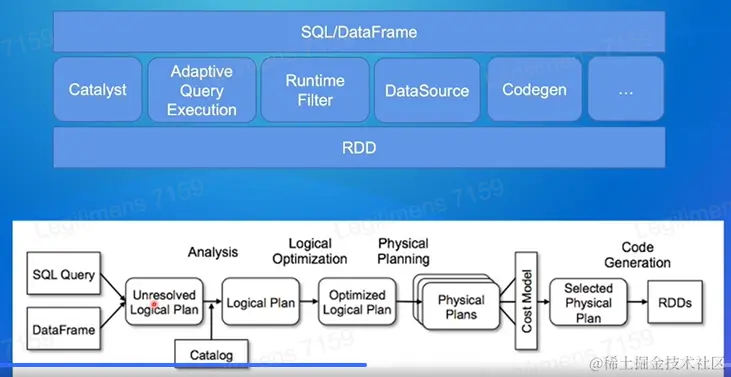

SparkSQL


Catalyst优化器

过程：解析逻辑计划 -> 分析逻辑计划 -> 优化逻辑计划 -> 生成物理计划 第二阶段到第三阶段

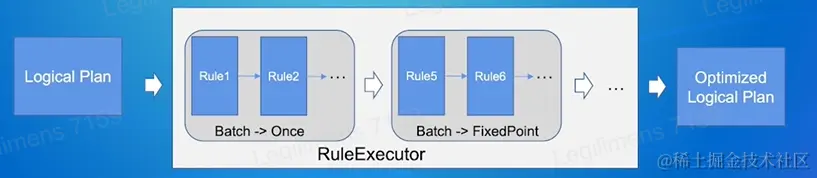

  • RBO：基于规则的优化，根据规则对节点进行转换 capture_20220730150521951.bmp

    • RuleExecutor：每个Batch代表一个规则，Batch可以执行一次或者进行多次迭代。
    • once：只执行一次
    • FixedPoint：重复执行，直到Plan不再改变，或者执行到达固定次数（默认100次）
    • RBO常用规则：常量累加、谓词下推、列裁剪、动态过滤裁剪、简化条件
    • TransformDown：先序遍历树进行规则匹配
    • TransformUP：后序遍历树进行规则匹配
    • 对于join的优化不能满足

  • CBO：基于代价的优化，根据代价路径不同来选择最优方案。

    • 采集表的statistics：ANALYZE TABLE ... COMPUTE STATISTICS ... FOR CLOLUMNS c1,c2
    • TableStat(原始表) --(FilterEstimation)--> FilterStat --(JoinEstimation)--> JoinStat。TableStat从ANALYZE TABLE获取后续算子的Stat，通过对应的Estimation进行估算算子代价。
    • JoinReorder：重新排列join的循序
    • JoinSelection（Join查询算法）：
      • Broadcast Hash Join（BHJ）：大表和小表的Join
      • Shuffle Hash Join（SHJ）：小表超过10M
      • Sort Merge Join（SMJ）：大表之间

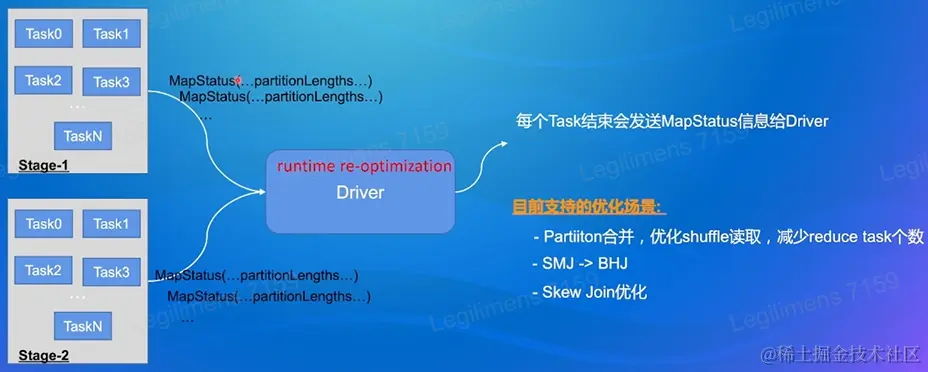

Adaptive Query Execution（AQE）：自适应查询


优化场景：

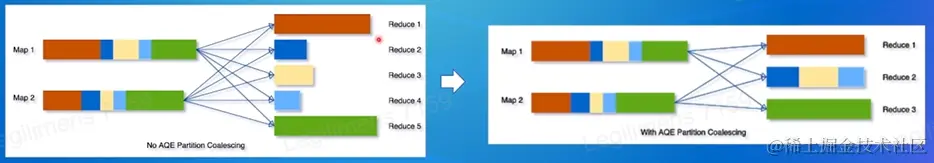

  • Coalescing Shuffle Partitions（合并Shuffle分区）：partition合并


  • Switching Join Strategies（转换join策略）：例如优化阶段，算子statistics估算不准确，生成计划不是最优，AQE运行过程中动态获取准确的Join的LeftChild/RightChild的实际大小，SML转换为BHL。

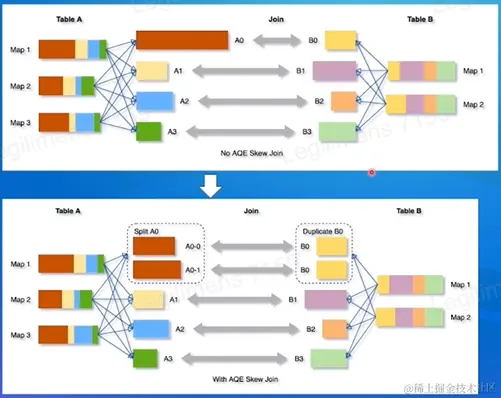

  • Optimizing Skew Joins（优化倾斜join）：优化数据倾斜，AQE根据MapStauts信息自动检测是否有倾斜，将达额partiton拆分为多个Task进行Join。


Runtime Filter

对Join算法的优化，用filter算子进行优化，将filter置于靠近数据源的一端，减少参与数据的量。

Bloom Runtime Filter（3.3版本）

Codegen

从runtime局部优化，提高CPU利用率的优化

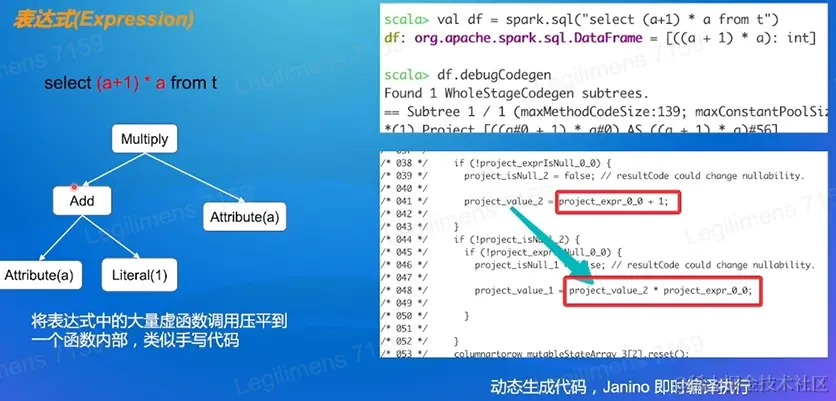

  • Experssion capture_20220730155638924.bmp

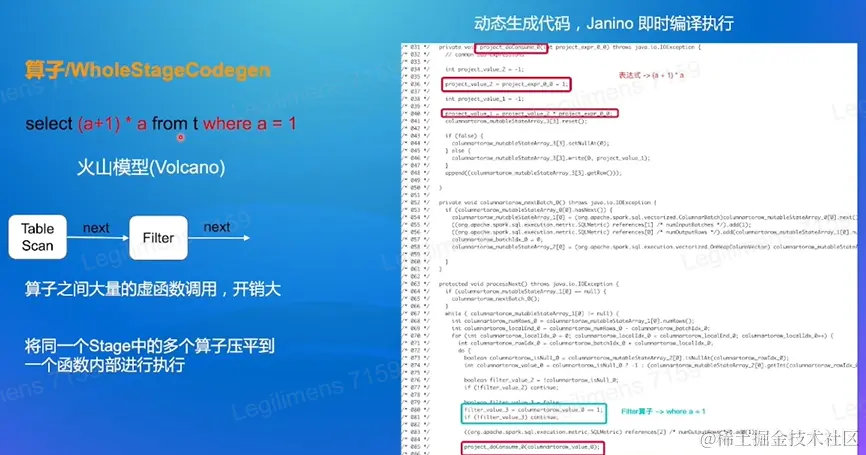

  • WholeStageCodegen：


挑战与实践

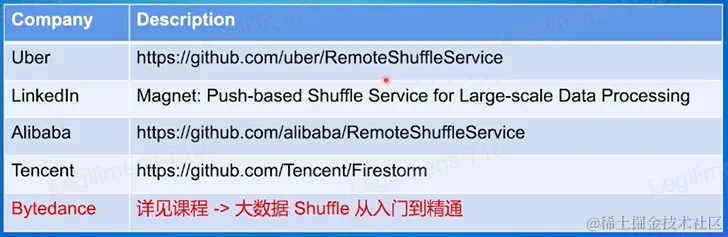

Shuffle稳定性解决方案


SQL执行性能问题

压榨CPU资源 CPU流水线/分支预测/乱序执行/SIMD/CPU缓存友好 向量化/Codegen

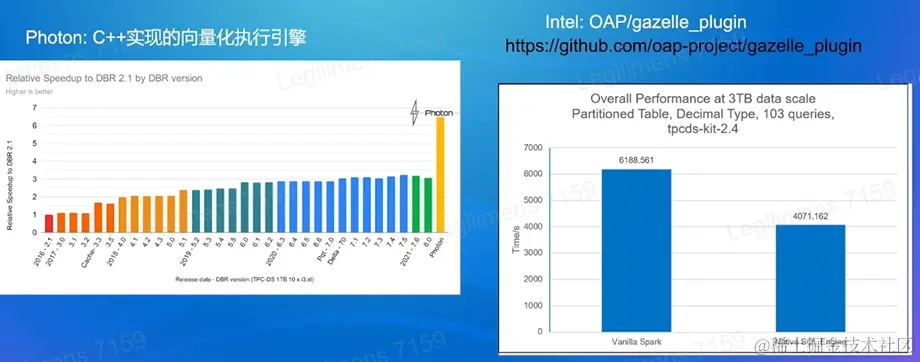

SQL执行性能业界引擎实践

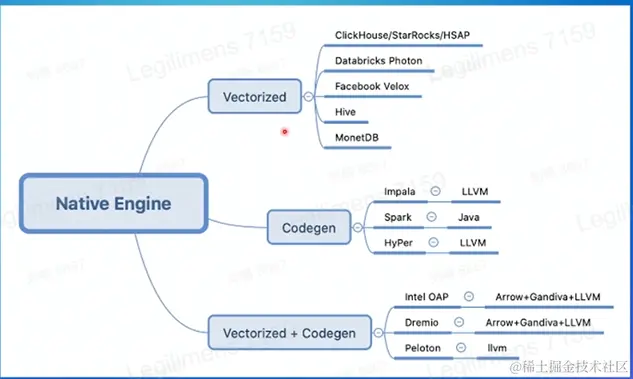

SQL执行性能解决方向

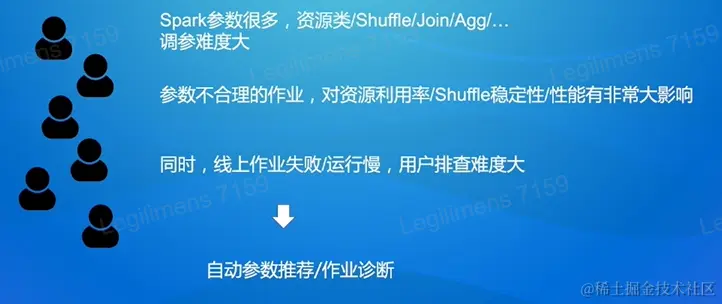

参数推荐/作业诊断
