这是我参与「第四届青训营 」笔记创作活动的的第5天

今天是大数据专场基础班的第五次课，主要内容是介绍Spark 的原理与实践，主要分为下面四个板块。

一、 大数据处理引擎Spark介绍

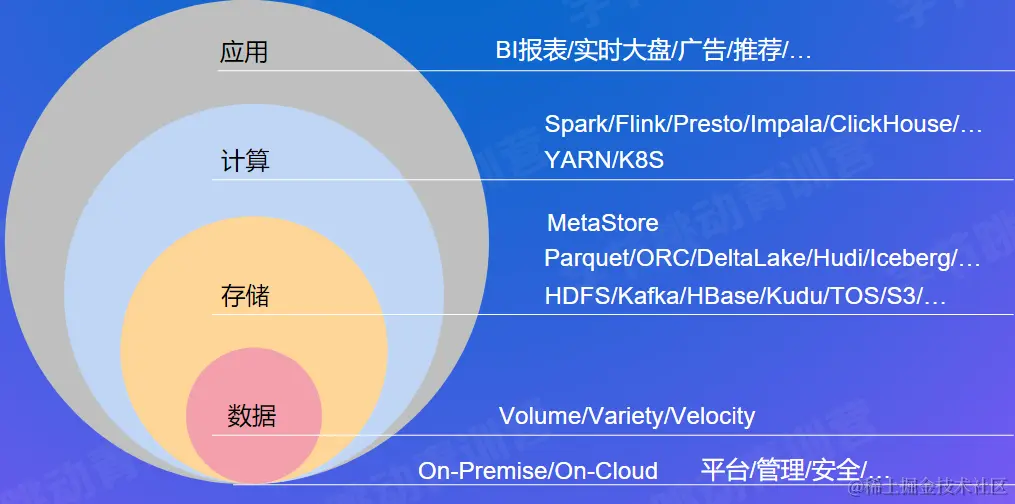

1. 大数据处理技术栈

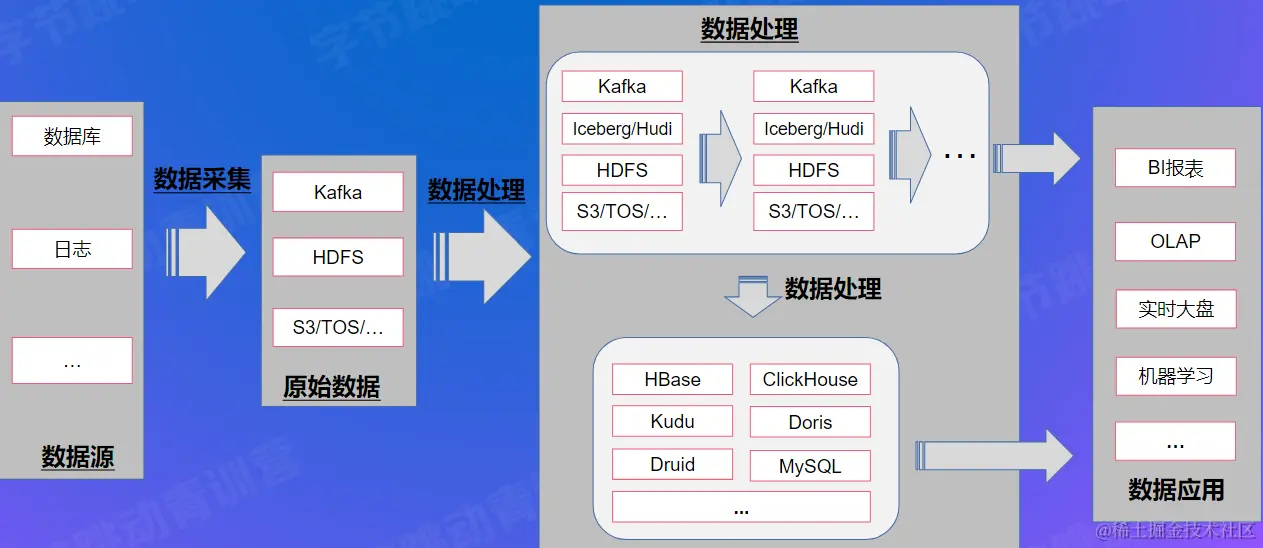

2. 常见大数据处理链路


3. Spark特点

  • 统一引擎，支持多种分布式场景
  • 多语言支持
  • 可读写丰富数据源
  • 丰富灵活的API/算子
  • 支持K8S/YARN/Mesos资源调度

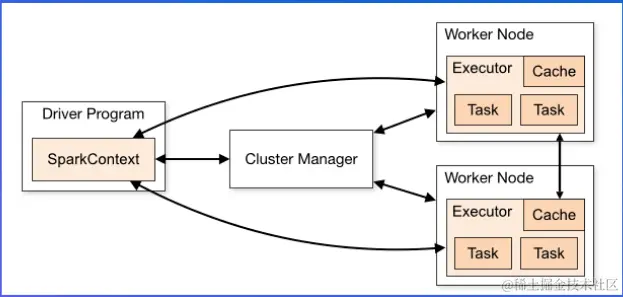

4. Spark运行架构


二、 SparkCore原理解析

1. RDD

1.1 什么是 RDD ?

  • RDD(Resilient Distributed Dataset)： 弹性分布式数据集，是一个容错的、并行的数据结构

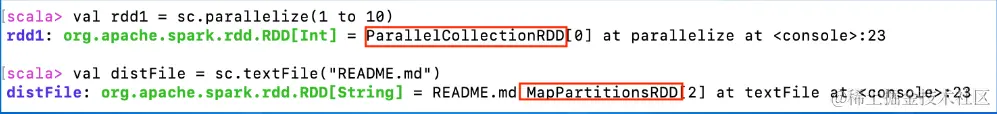

1.2 如何创建RDD?

  • 内置RDD
    • ShuffleRDD/HadoopRDD/JDBCRDD
    • /KafkaRDD/ UnionRDD/MapPartitionsRDDI/...


  • 自定义RDD
    • class CustomRDD(...) extends RDD {}
    • 实现五要素对应的函数

1.3 RDD算子

  • 两类RDD算子
    • Transform算子:生成一个新的RDD
    • Action算子:触发Job 提交

1.4 RDD 依赖

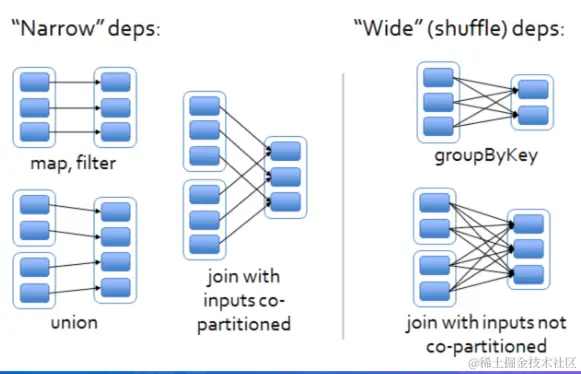

  • RDD依赖:描述父子RDD之间的依赖关系(lineage)
    • 窄依赖： 父RDD的每个partition至多对应一个子RDD分区
      • NarrowDependency
      • OneToOneDependency
      • RangeDependency
      • PruneDependency
    • 宽依赖： 父RDD的每个partition都可能对应多个子RDD分区
      • ShuffleDependency

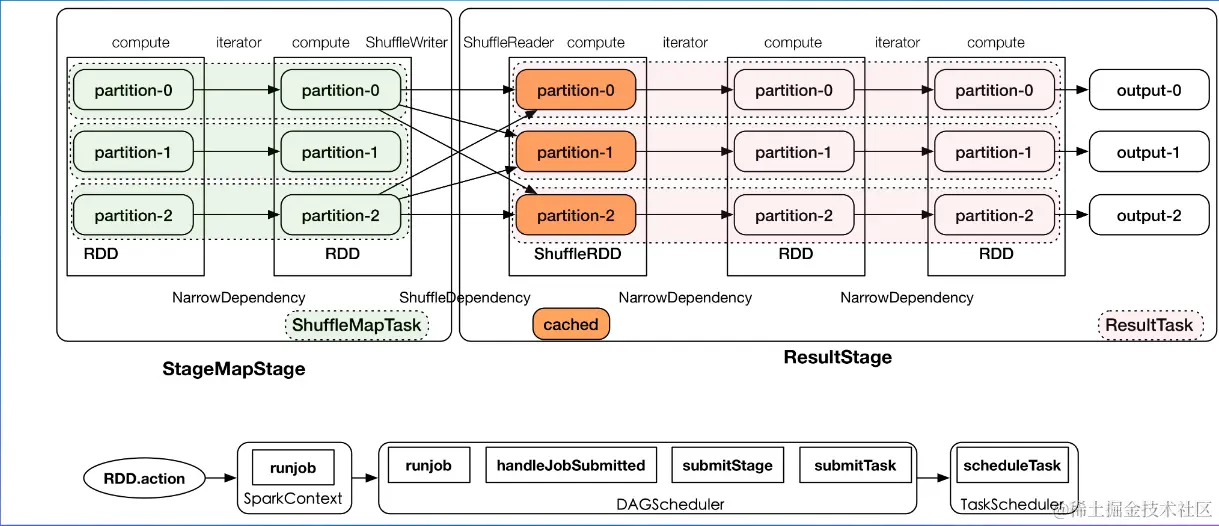

1.5 RDD 执行流程

  • Job： RDD action算子触发
  • Stage： 依据宽依赖划分
  • Task： Stage内执行单个partition任务


2. Scheduler

  • 根据 ShuffleDependency切分Stage，并按照依赖顺序调度Stage，为每个Stage生成并提交TaskSet 到TaskScheduler
  • 根据调度算法(FIFO/FAIR)对多个TaskSet进行调度，对于调度到的TaskSet，会将Task 调度(locality)到相关Executor上面执行，Executor SchedulerBackend提供

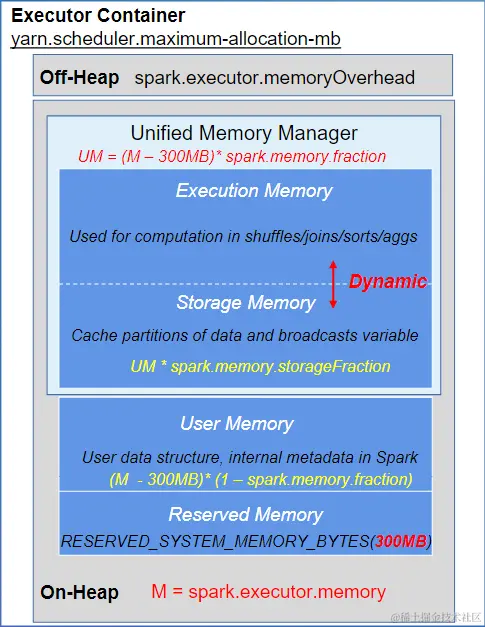

3. 内存管理

  • Executor 内存主要有两类: Storage、Execution
  • UnifiedMemoryManager统一管理Storage/Execution内存
  • Storage和Execution内存使用是动态调整，可以相互借用
  • 当Storage空闲，Execution可以借用 Storage的内存使用，可以减少spill等操作，Execution使用的内存不能被Storage 驱逐
  • 当Execution空闲，Storage可以借用Execution的内存使用
  • 当Execution需要内存时，可以驱逐被Storage借用的内存，直到spark.memory.storageFraction边界

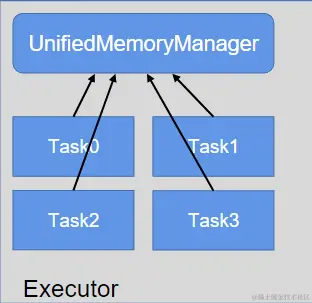

  • UnifiedMemoryManager 统一管理多个并发Task的内存分配
  • 每个Task获取的内存区间为1/(2*N)~1/N，N为当前Executor中正在并发运行的task数量

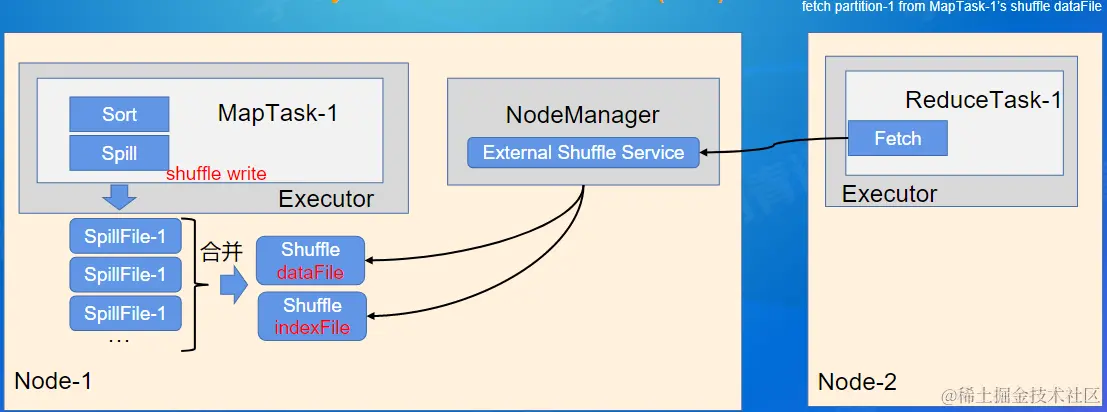

4. Shuffle

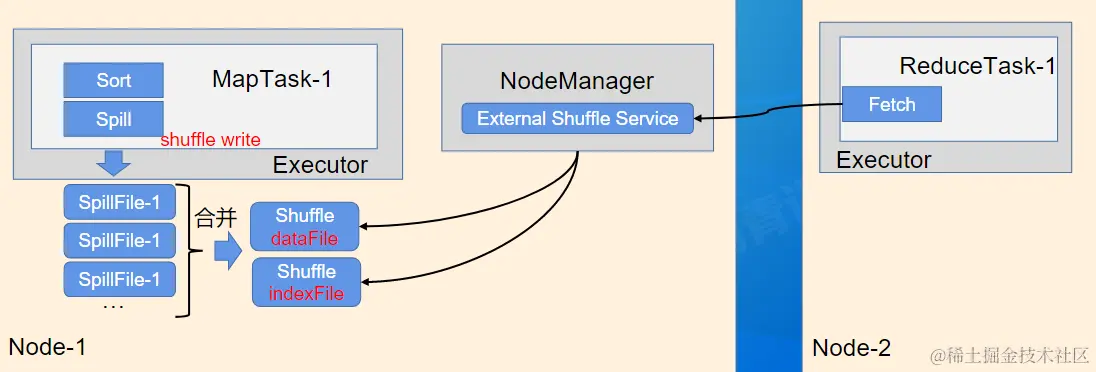

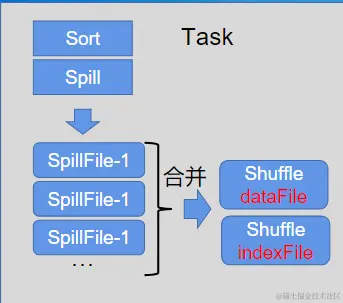

  • 每个MapTask生成一个Shuffle数据文件和一个index文件dataFile 中的数据按照partitionld进行排序，同一个partitionld的数据聚集在一起
  • indexFile保存了所有paritionld在dataFlle中的位置信息，方便后续ReduceTask 能 Fetch 到对应 partitionld的数据


  • External Shuffle Service + Dynamic Resource Allocation(DRA) image.png
  • shuffle write的文件被NodeManage r中的Shuffle Service 托管，供后续ReduceTask进行shuffle fetch，如果Executor空闲，DRA可以进行回收

三、 SparkSQL 原理解析

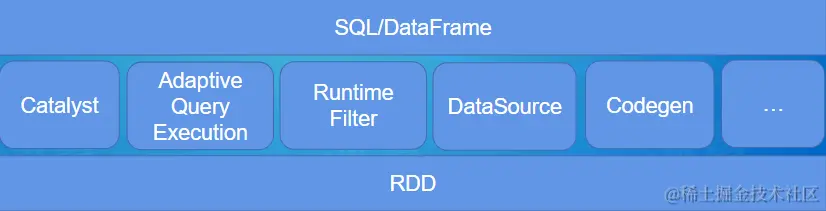

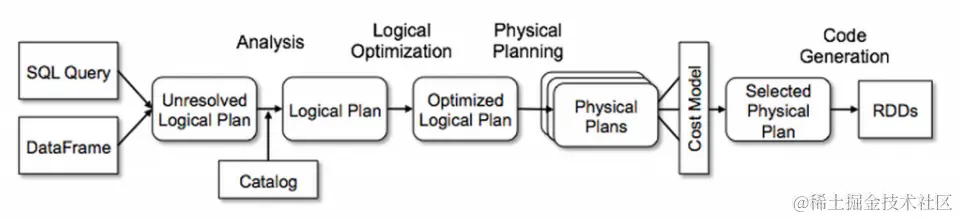

1. SparkSQL



2. Catalyst优化器 - RBO

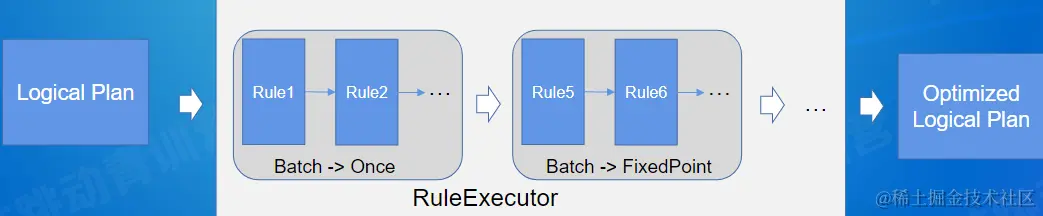

  • Rule Based Optimizer(RBO)： 基于规则优化，对语法树进行一次遍历，模式匹配能够满足特定规则的节点，再进行相应的等价转换


  • Batch执行策略:

    • Once ->只执行一次

    • FixedPoint ->重复执行，直到plan不再改变，或者执行达到固定次数(默认100次)

3. Adaptive Query Execution(AQE)

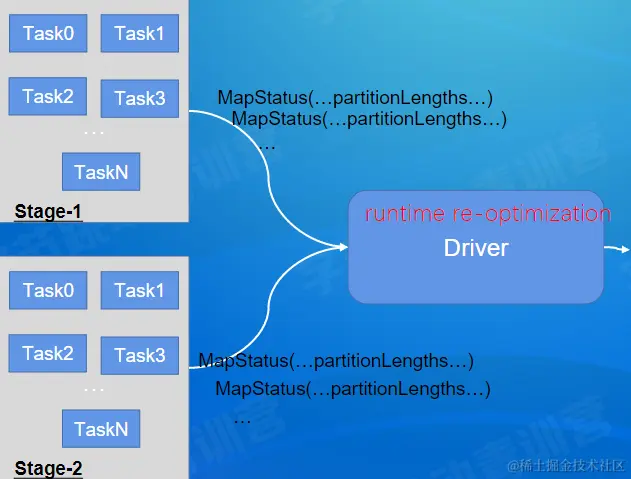

  • 每个Task结束会发送MapStatus信息给Driver
  • Task的MapStatus中包含当前Task Shuffle产生的每个Partition的size统计信息
  • Driver获取到执行完的Stages的MapStatus信息之后，按照MapStatus中partition大小信息识别匹配一些优化场景，然后对后续未执行的Plan进行优化
  • 目前支持的优化场景:
    • Partiiton合并，优化shuffle读取，减少reduce task个数
    • SMJ -> BHJ
    • Skew Join优化


AQE框架三种优化场景：

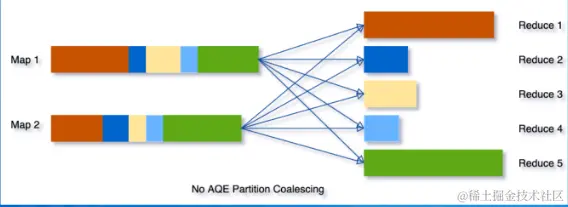

  1. 动态合并shuffle分区（Dynamically coalescing shuffle partitions） Partition合并



  1. 动态调整Join策略（Dynamically switching join strategies） problem： Catalyst Optimizer优化阶段，算子的statistics估算不准确，生成的执行计划并不是最优

solution： AQE运行过程中动态获取准确Join的leftChild/rightChild的实际大小，将SortMergeJoin (SMJ) 转化为BroadcastHashJoin (BHJ)

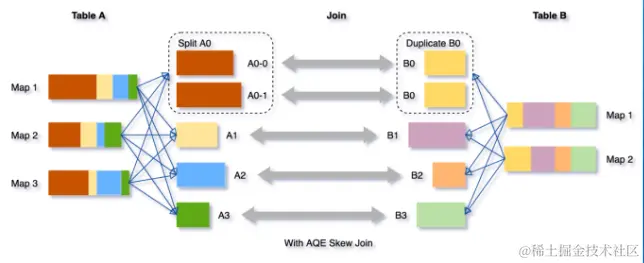

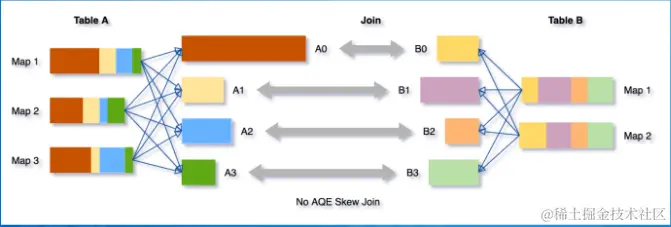

  1. 动态优化数据倾斜Join（Dynamically optimizing skew joins） AQE根据MapStatus信息自动检测是否有倾斜，将大的partition拆分成多个Task进行Join

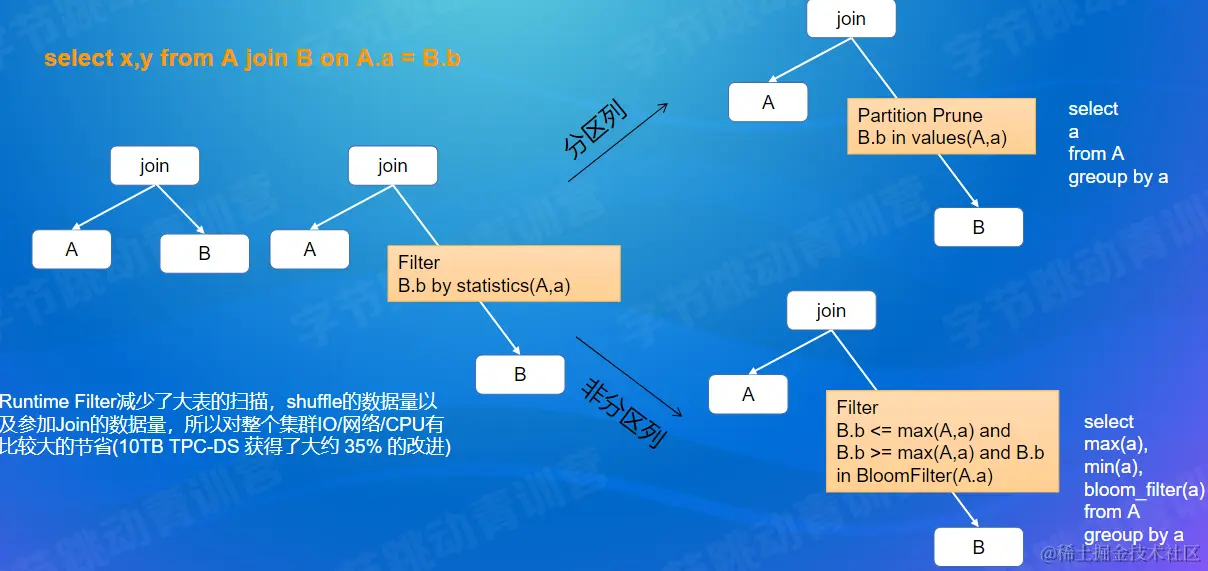

4. RuntimeFilter

实现在Catalyst中。动态获取Filter内容做相关优化，当我们将一张大表和一张小表等值连接时，我们可以从小表侧收集一些统计信息，并在执行join前将其用于大表的扫描，进行分区修剪或数据过滤。可以大大提高性能


  • Runtime优化分两类：
  1. 全局优化： 从提升全局资源利用率、消除数据倾斜、降低IO等角度做优化。包括AQE。
  1. 局部优化： 提高某个task的执行效率，主要从提高CPU与内存利用率的角度进行优化。依赖Codegen技术。

5. Codegen

从提高cpu的利用率的角度来进行runtime优化。

  1. Expression级别
  • 表达式常规递归求值语法树。需要做很多类型匹配、虚函数调用、对象创建等额外逻辑，这些overhead远超对表达式求值本身，为了消除这些overhead，Spark Codegen直接拼成求值表达式的java代码并进行即时编译


  • 将表达式中的大量虚函数调用压平到一个函数内部，类似手写代码
  1. WholeStage级别

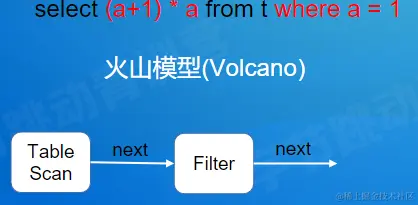

  • 传统的火山模型：SQL经过解析会生成一颗查询树，查询树的每个节点为Operator，火山模型把operator看成迭代器，每个迭代器提供一个next()接口。通过自顶向下的调用 next 接口，数据则自底向上的被拉取处理，火山模型的这种处理方式也称为拉取执行模型，每个Operator 只要关心自己的处理逻辑即可，耦合性低。

  • 火山模型问题：数据以行为单位进行处理，不利于CPU cache 发挥作用；每处理一行需要调用多次next() 函数，而next()为虚函数调用。会有大量类型转换和虚函数调用。虚函数调用会导致CPU分支预测失败，从而导致严重的性能回退


  • 算子之间大量的虚函数调用，开销大
  • 将同一个Stage中的多个算子压平到一个函数内部进行执行 Spark WholestageCodegen：为了消除这些overhead，会为物理计划生成类型确定的java代码。并进行即时编译和执行。


Codegen打破了Stage内部算子间的界限，拼出来跟原来的逻辑保持一致的裸的代码（通常是一个大循环）然后把拼成的代码编译成可执行文件。

四、 业界挑战与实践

1. Shuffle稳定性问题

  • 在大规模作业下，开源External Shuffle Service(ESS)的实现机制容易带来大量随机读导致的磁盘IOPS瓶颈、Fetch请求积压等问题，进而导致运算过程中经常会出现Stage重算甚至作业失败，继而引起资源使用的恶性循环，严重影响SLA

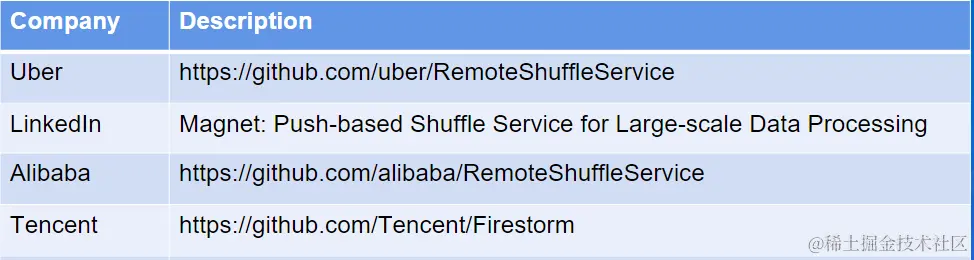

  • Shuffle稳定性解决方案


2. SQL 执行性能问题

压榨CPU资源

  • SQL执行性能解决方向
    • Photon: C++实现的向量化执行引擎
    • lntel: OAP/gazelle_plugin

3. 参数推荐/作业诊断

  • 问题
    • Spark参数很多，资源类/Shuffle/Join/Aggl ...调参难度大
    • 参数不合理的作业，对资源利用率/Shuffle稳定性/性能有非常大影响
    • 同时，线上作业失败/运行慢，用户排查难度大
  • 解决方向
    • 自动参数推荐/作业诊断

五、 课程总结

通过本节课的学习，让我对于大数据处理常见的场景链路有了大致的了解，以及Spark技术栈的相关知识，包括SparkCore中的RDD/调度/Shuffle/内存管理等概念机制，以及SQL在Spark引擎中执行的详细流程，了解目前业界主要遇到的挑战以及解决方案，学习思考问题是如何产生的、从而去寻找解决问题的思路。

引用参考

内容主要参考了刘畅老师在「Spark 原理与实践」课程里所教授的内容，同时也参考了学员手册里第二节的内容，图片来自于老师的PPT，链接如下：
