Spark 原理与实践 | 青训营笔记

问问企鹅
106 阅读4分钟

这是我参与「第四届青训营 」笔记创作活动的的第7天

大数据处理链路

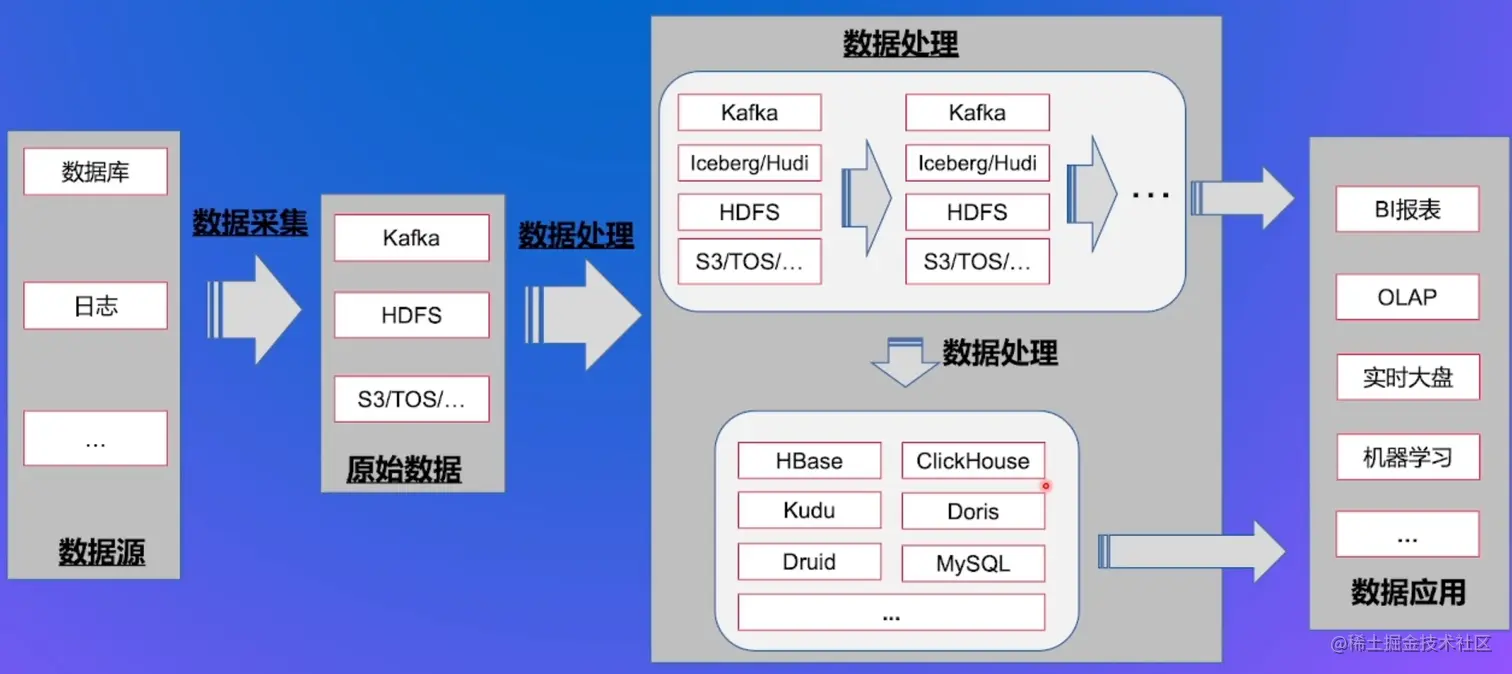

下面是大数据处理的主要流程: image.png 我们从数据源获取数据并将其存储到系统，这里常见的分布式存储系统有

  1. Kafka：分布式消息队列系统
  2. HDFS：分布式文件系统
  3. HBase：分布式k-v存储系统
  4. S3/TOS：分布式对象存储
  5. ......

数据要展示到应用层需要经过计算，其中读取数据就可以通过上面的存储系统，也可以是MySQL这些，计算则应用到了计算引擎，其中Spark，Hadoop一般用于批计算；Flink用于流式计算；ClickHouse，presto等则用于OLAP场景，最后将计算完成的数据输出到数据应用，就完成了大数据的处理。

Spark作为批计算的主流，我们今天就来了解一下Spark

Spark

Spark运行架构

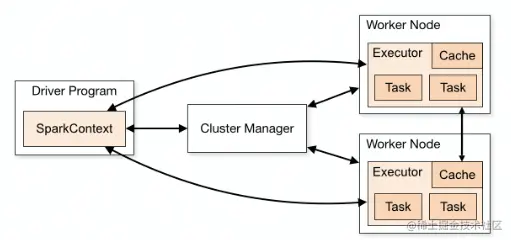

image.png Spark是以Master-Slave为基础构建的，其中主要的节点对应的功能如下：

  • Cluster Manager：是master的集群管理器，负责控制整个集群、监控Worker Node、资源的调度和管理，同时支持多种多样的模式。
  • Worker Node：负责控制计算节点，并启动执行器（Executor）和Task任务
  • Driver Program：相当与AppMaster，是应用管理者，负责作业的任务调度，也就是JVM进程，他创建SparkContext来控制上下层。

核心组件SparkCore

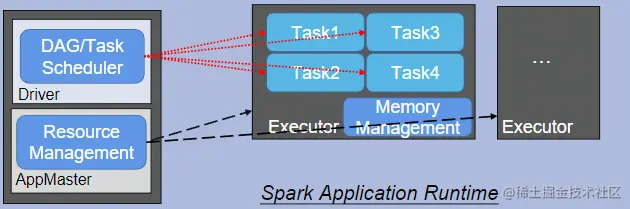

用户提交任务后，经过SparkCore的处理流程: image.png 用户提交后，会先生成AppMaster，分配资源并创建Executor执行器，在Yarn模式下也可以相当与Driver，而Driver则进行Task管理和分配。

而这个流程的输入和输出全是基于RDD算子的基础上进行的。

RDD

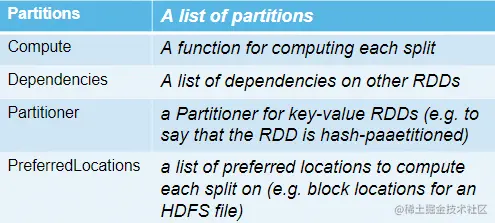

RDD是一个容错的，可以并发运行的数据集，是Spark中最基本的数据处理模型和单元。 RDD的5大特性:


  1. A list of partitions，每个RDD都会被分区，这些分区运行站在不同的节点上，而每一个分区可以对应一个Task来处理。
  2. A function for computing each split，每个RDD分区都有对应的计算函数，对具体的partition进行计算。
  3. a list of dependencies on other RDDS，每个RDD会依赖其他RDD，RDD转换后都会生成一个新的RDD
  4. a Partitioner for key- alue RDDS，实现了两种分区函数，只有key-value的RDD才会有分区，其他的则为空。
  5. a list of preferred locations to compute each split on，每个分区都有一个优先位置列表，它会存储每个partition的优先位置。

RDD依赖

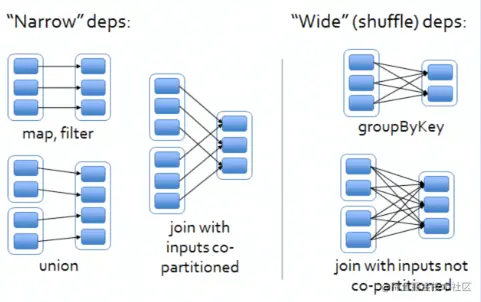

RDD依赖有两种，分为窄依赖（Narrow deps）和宽依赖（Wide deps） image.png

  • 窄依赖：父RDD只能对应一个子RDD分区，子RDD可能有多个父RDD分区。
  • 宽依赖：父RDD可以对应多个子RDD分区，对RDD做groupBy或者join都会产生宽依赖。

内存机制


执行器的内存主要有两类，Storage Memory（存储内存）和Execution Memory（执行内存），它们之间可以动态调整，相互借用。

当存储内存空闲时，执行内存可以借用存储内存来使用，反之，执行内存空闲时，存储内存也可以借用。但当Execution需要内存时，可以驱逐Storage使用的内存，Storage需要将内存里的数据存储到本地硬盘，再将内存归还给Execution，而被Execution借用的内存不能被Storage像上面这样驱逐。

SparkSQL

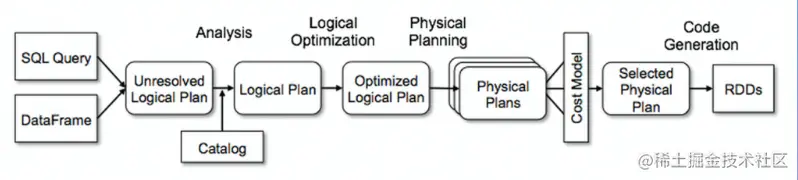

SparkSQL处理流程: image.png

上面的流程基本都是在Spark中的Catalyst进行的

Catalyst优化器

优化策略:

  • RBO
    • 主要有列裁剪，常量累加，谓词下推，动态过滤裁剪，简化表达式等
  • CBO
    • 计算代价，得出一个最优的结果。

在计算过程中可能会使用到延迟数据产生负面影响，于是在3.0版本引入的自适应查询AQE。

AQE

主要有三个优化场景:

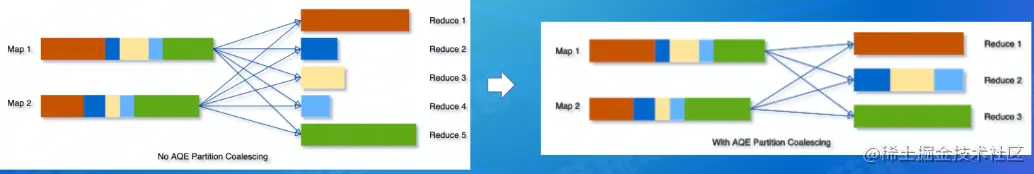

  • 动态合并shuffle分区

image.png 我们会根据前面运行完的Stage获取实际partition的大小，这样我们就可以把相邻的几个较小的partition动态合并，这样就减少了Task的处理。

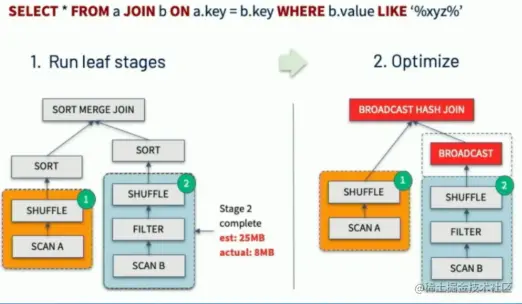

  • 动态调整状态策略

image.png 右表在执行过程中，我们发现经过Filter过滤原本25MB的数据最后只剩下了8MB，不超过10MB的数据大小可以通过BROADCAST合并，这样我们就及时可以改变原来的合并策略，从SMJ调整到BHJ，带来性能的提升。

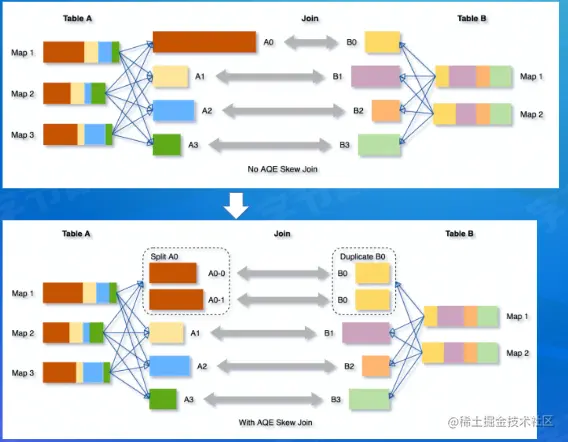

  • Skew Join优化

image.png Join的某个任务出现了倾斜的问题，可以看到A0的执行时间明显要大于其他的partition，AQE就可以检测这个倾斜数据，将它拆分成多个较小的数据，这样虽然会增加Task，但在执行时间上来看，无疑是会带来优化的。
