Spark 原理与实践笔记（一）| 青训营笔记

这是我参与「第四届青训营 -大数据场」笔记创作活动的第7天

一、大数据处理引擎Spark介绍

1. 大数据处理技术栈

  • 应用：BI报表/ 实时大盘/ 广告/ 推荐
  • 计算：Spark/ Flink/ Presto/ Impala/ ClickHouse...YARN/ K8s
  • 存储：MetaStore/ Paequet/ ORC/ DeltaLake/ Hudi/ Iceberg/ HDFS/ Kafka/ HBase/ Kudu/ TOS/ S3...
  • 数据：Volume/ Variety/ Velocity；On-Premise/ On-cloud；平台/ 管理/ 安全...

2. 开源大数据处理引擎

  • Batch：Hive/ hadoop/ Spark
  • streaming：Flink
  • OLAP：Presto/ ClickHouse/ Impala/ DORIS

3. 生态和特点

  • 统一引擎支持多种分布式场景
  • 多语言支持 SQL/ Python/ Java/ Scala/ R
  • 可读写丰富的数据源 内置 DataSource 及自定义 DataSource
  • 丰富灵活的API/算子：SparkCore -> RDD/ SparkSQL -> DataFrame
  • 支持K8S/ YARN/ Mesos资源调度

4. Spark运行架构


  • Application（应用）：Spark上运行的应用。Application中包含了一个驱动器（Driver）进程和集群上的多个执行器（Executor）进程
  • Driver Program（驱动器）：运行main()方法并创建SparkContext的进程
  • Cluster Manager（集群管理器）：用于在集群上申请资源的外部服务（如：独立部署的集群管理器、Mesos或者Yarn）
  • Worker Node（工作节点）：集群上运行应用程序代码的任意一个节点
  • Executor（执行器）：在集群工作节点上为某个应用启动的工作进程，该进程负责运行计算任务，并为应用程序存储数据
  • Task（任务）：执行器的工作单元
  • Job（作业）：一个并行计算作业，由一组任务（Task）组成，并由Spark的行动（Action）算子（如：save、collect）触发启动
  • Stage（阶段）：每个Job可以划分为更小的Task集合，每组任务被称为Stage

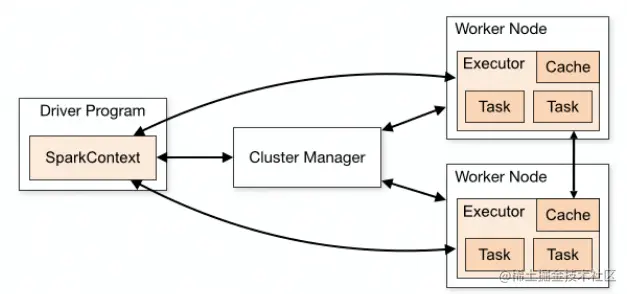

5. Spark工作原理

Spark应用在集群上运行时，包括了多个独立的进程，这些进程之间通过驱动程序（Driver Program）中的SparkContext对象进行协调，SparkContext对象能够与多种集群资源管理器（Cluster Manager）通信，一旦与集群资源管理器连接，Spark会为该应用在各个集群节点上申请执行器（Executor），用于执行计算任务和存储数据。Spark将应用程序代码发送给所申请到的执行器，SparkContext对象将分割出的任务（Task）发送给各个执行器去运行。

二、SparkCore原理解析

1. 什么是RDD

  • RDD(Resilient Distributed Dataset) - （弹性分布式数据集）表示可以并行操作的不可变的、可分区、里面的元素可以并行计算的集合。
  • 在Spark 中，对数据的所有操作不外乎创建RDD、转化已有RDD 以及调用RDD 操作进行求值。每个RDD 都被分为多个分区，这些分区运行在集群中的不同节点上。RDD 可以包含Python、Java、Scala 中任意类型的对象， 甚至可以包含用户自定义的对象。
  • RDD 允许用户在执行多个查询时显式地将工作集缓存在内存中，后续的查询能够重用工作集，这极大地提升了查询速度。
  • RDD 支持两种操作:transformation操作和action操作。RDD 的转化操作是返回一个新的RDD 的操作，比如map()和filter()，而action操作则是向驱动器程序返回结果或把结果写入外部系统的操作。比如count() 和first()。
  • Spark 采用惰性计算模式，RDD 只有第一次在一个行动操作中用到时，才会真正计算。Spark 可以优化整个计算过程。默认情况下，Spark 的RDD 会在你每次对它们进行行动操作时重新计算。如果想在多个行动操作中重用同一个RDD ， 可以使用RDD.persist() 让Spark 把这个RDD 缓存下来。

2. RDD的属性

  • 一组分片（Partition），即数据集的基本组成单位。

    • 对于RDD 来说，每个分片都会被一个计算任务处理，并决定并行计算的粒度。用户可以在创建RDD 时指定RDD 的分片个数，如果没有指定，那么就会采用默认值。默认值就是程序所分配到的CPU Core的数目。

  • 一个计算每个分区的函数。

    • Spark 中RDD 的计算是以分片为单位的，每个RDD都会实现compute 函数以达到这个目的。ompute 函数会对迭代器进行复合，不需要保存每次计算的结果。

  • RDD 之间的依赖关系。

    • RDD 的每次转换都会生成一个新的RDD，所以RDD 之间就会形成类似于流水线一样的前后依赖关系。在部分分区数据丢失时，Spark 可以通过这个依赖关系重新计算丢失的分区数据，而不是对RDD 的所有分区进行重新计算。

  • 一个Partitioner， 即RDD 的分片函数（分区器）。

    • 当前Spark 中实现了两种类型的分片函数，一个是基于哈希的HashPartitioner，另外一个是基于范围的RangePartitioner。只有对于于key-value 的RDD ， 才会有Partitioner， 非key-value 的RDD 的Parititioner 的值是None。Partitioner 函数不但决定了RDD 本身的分片数量， 也决定了parent RDD Shuffle 输出时的分片数量。

  • 一个列表， 存储存取每个Partition 的优先位置（ preferred location）。

    • 对于一个HDFS 文件来说，这个列表保存的就是每个Partition 所在的块的位置。按照“移动数据不如移动计算”的理念，Spark 在进行任务调度的时候，会尽可能地将计算任务分配到其所要处理数据块的存储位置。

3. RDD的执行流程

3.1 创建RDD
  • 内置RDD：shuffleRDD/HadoopRDD...
  • 自定义RDD
3.2 RDD 算子
  • Transform算子：生成一个新的RDD
  • Action算子：触发Job提交

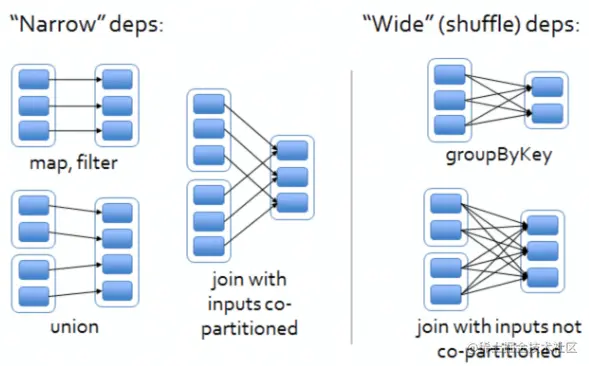

3.3 RDD 依赖

描述父子RDD之间的依赖关系（lineage）

  • 窄依赖：父RDD的每个partition至多对应一个子RDD的分区

    • NarrowDependency
    • OneToOneDependency
    • RangeDependency：如果子RDD partition在父RDD range内
    • Prune Dependency

  • 宽依赖：可以对应多个子RDD分区

    • shuffleDependency

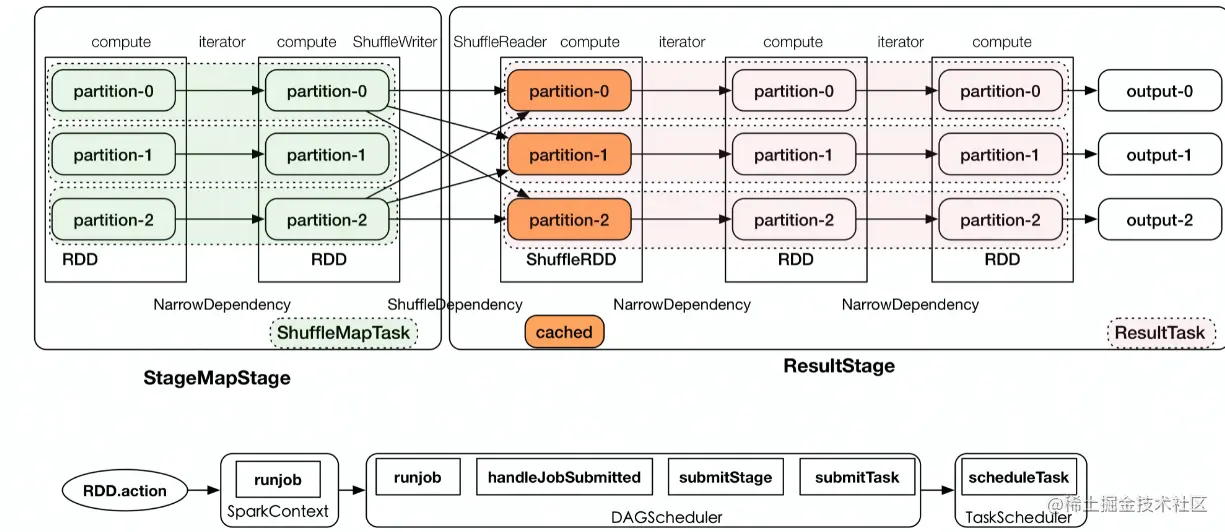

3.4 执行流程
  • Job： RDD action算子触发
  • Stage：依据宽依赖划分
  • Task：Stage内执行单个partition任务

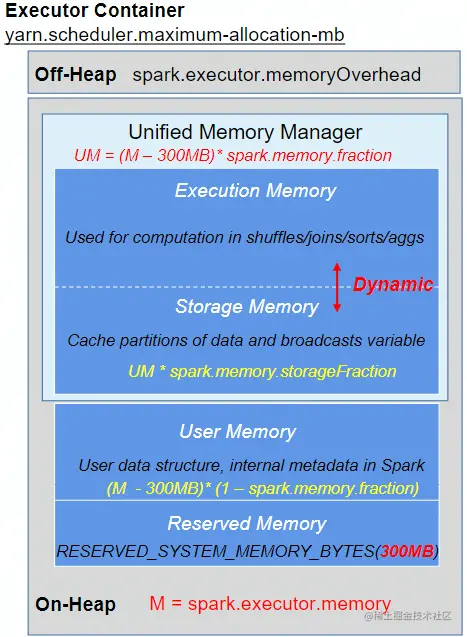

4. 内存管理


  • Spark 作为一个基于内存的分布式计算引擎，Spark采用统一内存管理机制。重点在于动态占用机制。

    • 设定基本的存储内存(Storage)和执行内存(Execution)区域，该设定确定了双方各自拥有的空间的范围，UnifiedMemoryManager统一管理Storage/Execution内存
    • 双方的空间都不足时，则存储到硬盘；若己方空间不足而对方空余时，可借用对方的空间
    • 当Storage空闲，Execution可以借用Storage的内存使用，可以减少spill等操作， Execution内存不能被Storage驱逐。Execution内存的空间被Storage内存占用后，可让对方将占用的部分转存到硬盘，然后"归还"借用的空间
    • 当Execution空闲，Storage可以借用Execution内存使用，当Execution需要内存时，可以驱逐被Storage借用的内存，可让对方将占用的部分转存到硬盘，然后"归还"借用的空间

  • user memory存储用户自定义的数据结构或者spark内部元数据

  • Reserverd memory：预留内存，防止OOM，

  • 堆内(On-Heap)内存/堆外(Off-Heap)内存：Executor 内运行的并发任务共享 JVM 堆内内存。为了进一步优化内存的使用以及提高 Shuffle 时排序的效率，Spark 可以直接操作系统堆外内存，存储经过序列化的二进制数据。减少不必要的内存开销，以及频繁的 GC 扫描和回收，提升了处理性能。

5. Shuffle

创建shuffle manager

  • SortShuffleManager：join两个比较大的表，对数据进行排序，进行spill产生多个spillFile临时文件，将其合并至一个shuffle dataFile，并创建一个indexFile
  • external shuffle service：运行在主机上管理所有产生的shuffle数据，供后续reduceTask进行shuffle fetch
