这是我参与「第四届青训营 」笔记创作活动的第5天

1. 三种窗口

1.1 滚动窗口

窗口划分：

  • 每个key单独划分（user1、user2、user3）
  • 每条数据只会属于一个窗口

窗口触发：

  • Window结束时间到达的时候一次性触发
  • 数据进来就可以和之前累加的和进行计算

窗口输出：

  • 在窗口结束的时候才会把结果输出

1.2 滑动窗口

窗口划分：

  • 每个key单独划分
  • 每条数据可能会属于多个窗口

窗口触发：

  • Window结束时间到达的时候一次性触发

1.3 会话窗口

前面两个窗口是固定窗口，数据到来的时候，根据数据的时间就能直接确定它所属的窗口，窗口是不会变的。会话窗口和它们的区别是，数据到来的时候，不能确定数据最终所属的窗口是哪个

窗口划分：

  • 每个key单独划分
  • 每条数据会单独划分为一个窗口，如果window之间有交集，则会对窗口进行merge

窗口触发：

  • Window结束时间到达的时候一次性触发

2. 迟到数据的处理方式

只有事件时间才会产生迟到数据

迟到数据默认处理：丢弃

  • Allow lateness

    • 这种方式需要设置一个允许迟到的时间。设置之后，窗口正常计算结束后，不会马上清理状态，而是会多保留allowLateness这么长时间，在这段时间内，如果还有数据到来，则继续之前状态进行计算。计算后输出结果，覆盖原来的结果
    • 适用于：DataStream、SQL
    • window里面如果开启了allowLateness，就等于是在修正之前的结果，修正的过程就是要有一个retract的过程

  • SideOutput（侧输出流）

    • 这种方式需要对数据做一个tag标记，然后在DataStream上根据这个tag标记来获取迟到数据流，由业务层面自行选择处理

3. 窗口计算的类型

  • 增量计算

    • 每条数据到来，直接进行计算，window只存储计算结果
    • 增量计算函数：reduce()、aggregate()
    • SQL中的聚合只有增量计算

  • 全量计算

    • 每条数据到来，会存储到window的state中。等到window触发计算的时候，将所有数据拿出来一起计算
    • 全量计算函数：process()

4. EMIT触发

通常来讲，window都是在窗口结束的时候才输出结果，如果窗口比较大，就失去了实时计算的意义。

EMIT输出指的是，在window没有结束的时候，提前把window计算的部分结果输出出来。

怎么实现？

  • 在DataStream里面通过自定义Trigger来实现，Trigger的结果可以是：
    • continue
    • fire（触发计算，但不清理）
    • purge
    • fire_and_purge
  • SQL通过配置来实现：
    • table.exec.emit.early-fire.enabled=true
    • table.exec.emit.early-fire.delay={time}

5. Window高级优化

5.1 Mini-batch优化 解决频繁状态访问的问题

场景：FinkSQL里边的动态表的retract输出

每来一条数据，如果数据有更新，会产生一个retract流

例如：Mary,1更新成Mary,2。会retract之前的Mary,1，然后输出更新后的Mary,2


  • 问题：

    • 把中间的每一条结果都输出出来，输出量会比较大；
    • 像aggregate这种算子是需要保留状态的，大的状态放在外边，状态放在外边会有序列化和反序列化的过程，每次数据来了之后，都需要从外部读取之前的状态，计算，输出，再把结果写到外部，这样，状态的访问程度非常高，CPU的开销非常大。

  • 解决：

    • Mini-batch主要解决中间结果偏多，状态访问比较频繁的问题
    • Mini-batch是这样做的：让算子攒一小批数据，接着读一次状态，处理这一小批数据，输出，写回状态，就做到解决上面的两个问题的能力


  • 问题引申：

    • 在每一个上下游算子，很多地方都会有一个Mini-batch的过程，如果每一个算子都需要自己攒一批数据，然后输出，最终数据的延迟就是上下游各个算子延迟的总和，这样大大的增加了延迟

  • 解决：

    • 实际生产中，并不是让每一个算子去攒一批数据，而是用类似Watermark的传递机制去做一个全局的协调。
    • 从上游添加一个Mini-batch的assigner，它去统一发起一个指令，表示开始了当前一个新的Mini-batch的信号，这样，每一个下游的算子收到这个信号以后，就把之前缓存的数据计算，输出，写到状态，再往下传递这个信号。等于在一个信号周期内，就可以完成整个链路算子的Mini-batch的计算

5.2 local-global 解决数据倾斜的问题

  • MapReduce中的combiner就相当于local计算

  • 在做local之前，不需要对数据进行Shuffle，它需要做一个预聚合，再把中间结果发到最终的地方去处理

  • 左图中不同颜色代表不同key，红色明显多一些，如果直接进行Shuffle，上面节点的压力就会比较大 如果有一个local的计算节点，可以在每一个算子进行Shuffle之前，先做一个预聚合，如果是求和，在local进行求和以后，再Shuffle到下游，热点问题就会得到一个缓解，这就是local-global的优化


5.3 distinct 计算状态复用，降低状态存储量

问题：

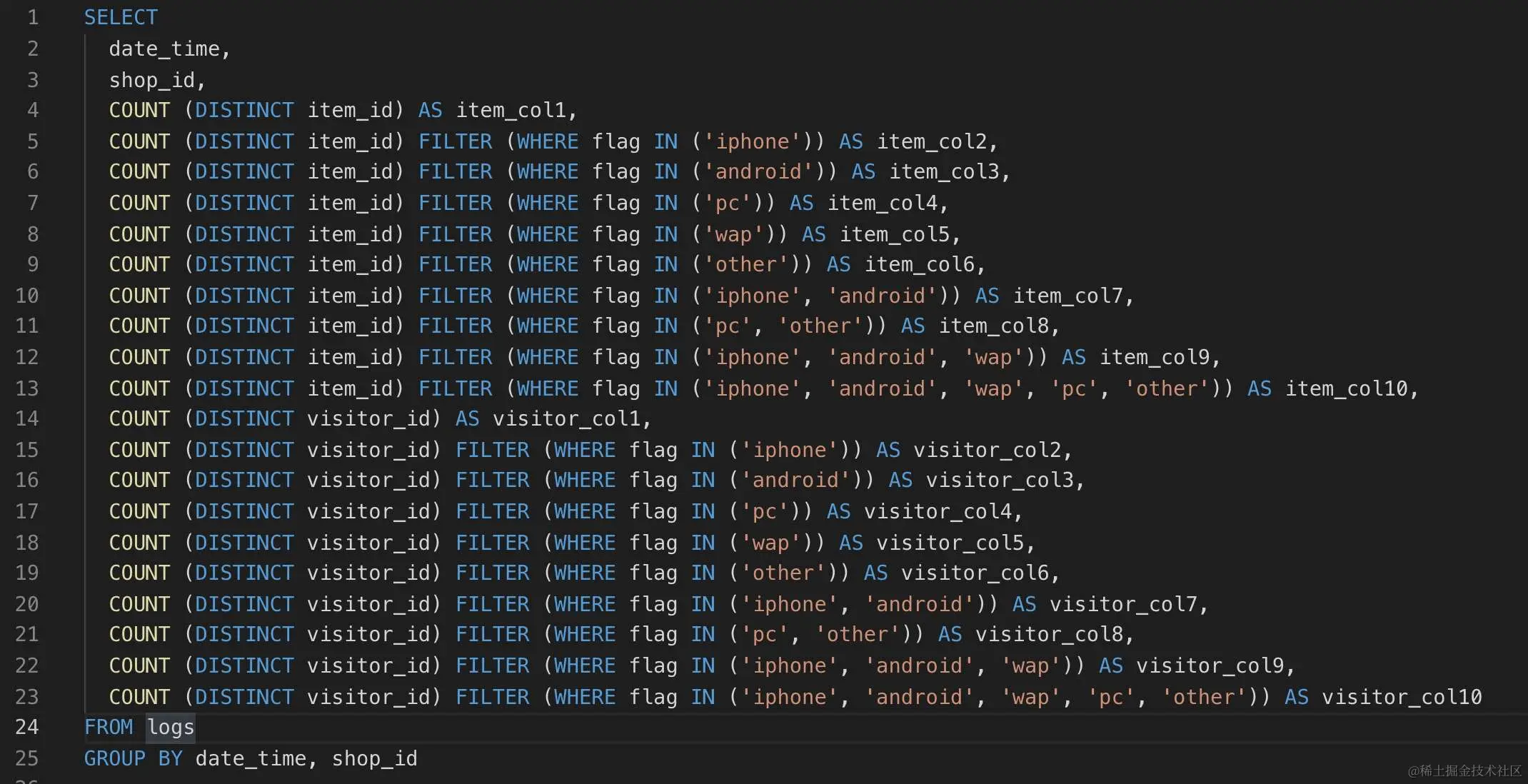

  • 下图所示的SQL语句，每条数据会先进行filter，再进行左边的聚合计算

  • 在window里面，distinct优化成group by不太现实，因为窗口会变得很复杂

  • 如果distinct不能做SQL本身执行计划的优化，那么最终在window算子里面去处理distinct计算，就需要在状态里边把所有明细的数据都保留下来

  • 知道每一个key来过或者没来过，就可以求得最终的count(distinct)结果，如果每一个distinct都单独存一份状态，这个状态量还是很大的。


解决：

  • 但是SQL写成上图所示的样子，一个指标有多个filter条件，其实可以让一个指标的多个filter条件复用到同一份状态

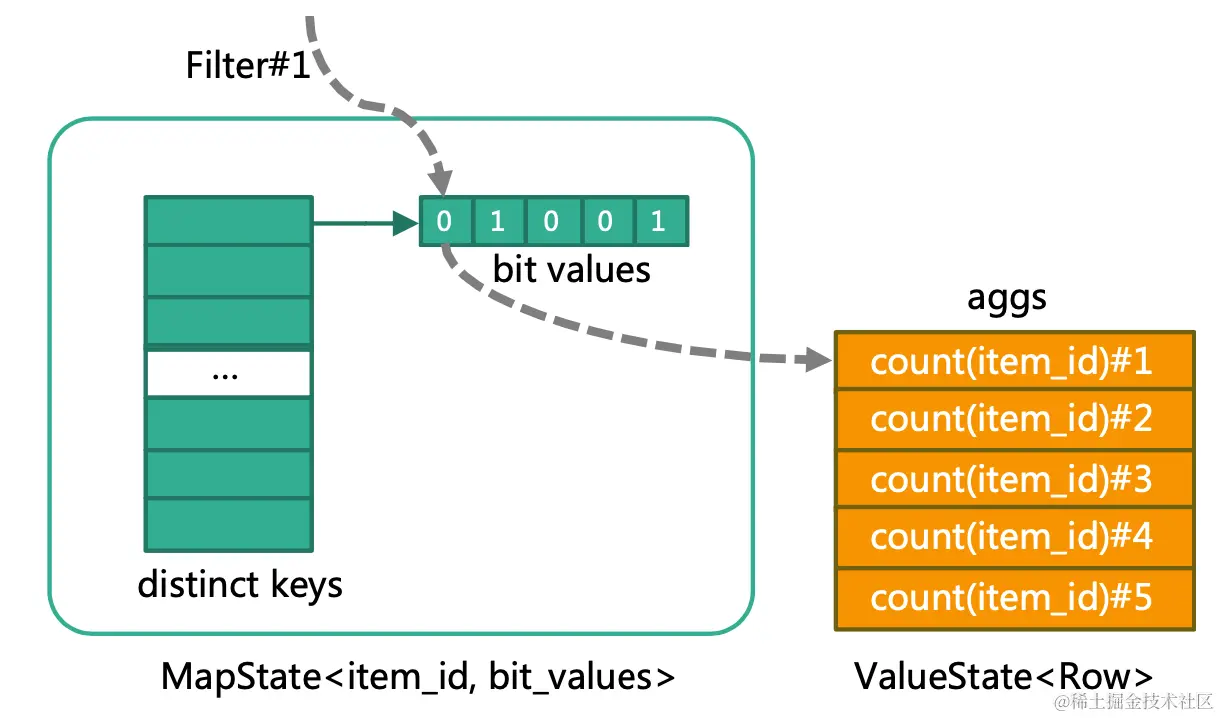

  • 比如它是一个map，key是到来的每一条数据，value是一个bool值，value用来标识数据来过或者没来过。如果想要复用它，可以把它定义成一个int或long，用每一个bit去表征它来或没来，这样，一个long就可以表示64个这样的同一个distinct指标的不同的filter条件，这样，复用量是比较可观的


5.4 Pane 降低滑动窗口的状态存储量

问题：

  • 在滑动窗口里，一条数据可能会属于多个窗口

  • 很多时候，有可能滑动窗口的大小跟滑动步长的比例是比较大的，比如1小时的窗口，1分钟的滑动，这样的话，每条数据需要参与的窗口的计算量是非常大的，计算开销也是比较大的

解决：

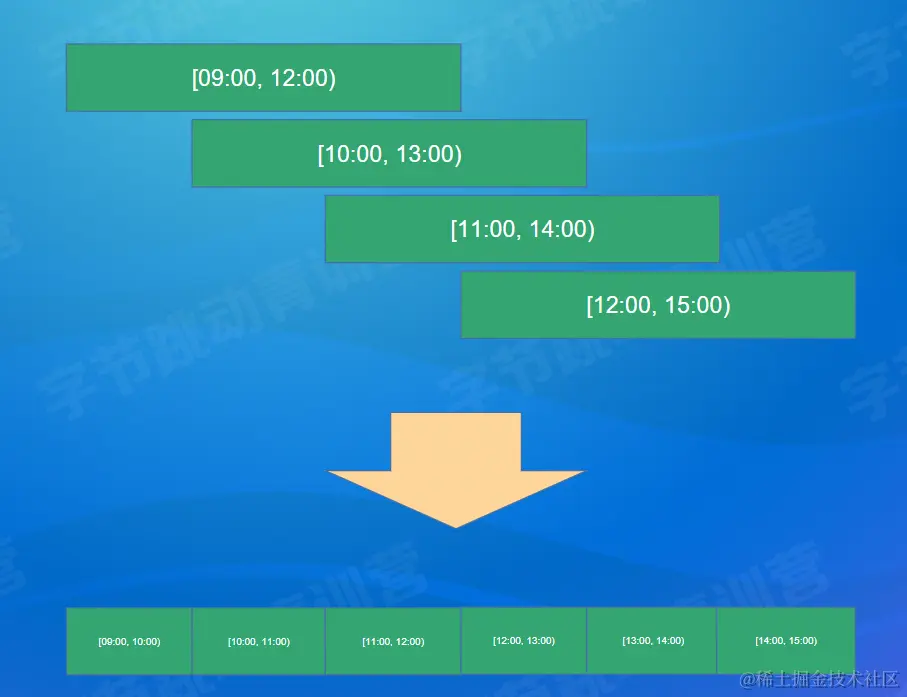

  • 给它划分更小的粒度，这个粒度我么称之为Pane，它不是窗口，但最终可以组合成窗口。
  • 比如3小时的窗口，1小时的滑动，我们可以将它划分成1小时的Pane，这样数据来了之后，就可以像普通的滚动窗口一样，一条数据只属于一个key，直接计算就可以，这个计算量和存储量相对来说就比较可控 。
  • 如果这样优化，我们需要在窗口最终输出结果的时候去做一次merge。比如说，9点到12点，我们需要把前三个Pane，merge到一起，把merge后的结果输出出去。也就是说，把计算和状态存储做了一个优化，但输出的时候需要临时做一个merge。这就是所谓的Pane的优化的基本的思路


6. 案例分析

6.1 需求一：计算抖音的日活曲线

思路：

  • 做一个滚动窗口，用EIMT机制提前把计算结果输出
select
    count(distinct uid) as dau,
    tumble_start(event_time, interval '1' day) as wstart,
    localtimestamp as current_ts
from user_activity
group by
    tumble(event_time, interval '1' day)

table.exec.emit.early-fire.enabled=true
table.exec.emit.early-fire.delay=5min

上述SQL语句存在的问题：

  • group by里面只有时间窗口，最终计算必须要有一个单并发的全局的窗口计算，才能够聚合到所有的用户的uid

解决方案：

  • 通过两阶段聚合来把数据打散，完成第一轮聚合，第二轮聚合只需要对各个分桶的结果求和即可
select
    count(distinct uid) as dau,
    tumble_start(event_time, interval '1' day) as wstart,
    localtimestamp as current_ts
from (
    select
        count(distinct uid) as partial_cnt,
        tumble_rowtime(even_time, interval '1' day) as event_time
    from user_activity
    group by
        tumble(event_time, interval '1' day),
        mod(uid, 10000) --根据uid分为10000个桶
)
group by
    tumble(event_time, interval '1' day)

table.exec.emit.early-fire.enabled=true
table.exec.emit.early-fire.delay=5min
table.exec.window.allow-retract-input=true #字节内部添加的参数。
#在原生社区不能跑，因为这个SQL开启了EIMT，但是它会让窗口的输出变成retract的数据，正常的window不允许retract的输入。

此类问题归为倾斜优化或热点优化问题

6.2 需求二：使用FlinkSQL计算大数据任务的资源使用

问题描述：

  • 大数据任务（特指离线任务）运行时通常会有多个container启动并运行，每个container在运行结束的时候，YARN会负责将它们的资源使用（CPU、内存）情况上报。一般大数据任务运行时间从几分钟到几小时不等。

需求：

  • 根据YARN上报的各个container的信息，在任务结束的时候，尽快的计算出一个任务运行所消耗的总资源。
  • 假设前后两个container结束时间差不超过10min

解决方案：

  • 通过会话窗口将数据划分到一个window中，再将结果求和
select
    application_id,
    sum(cpu_usage) as cpu_total,
    sum(memory_usage) as memory_total
from resource_usage
group by
    application_id,
    session(event_time, interval '10'minute)
