一、概述

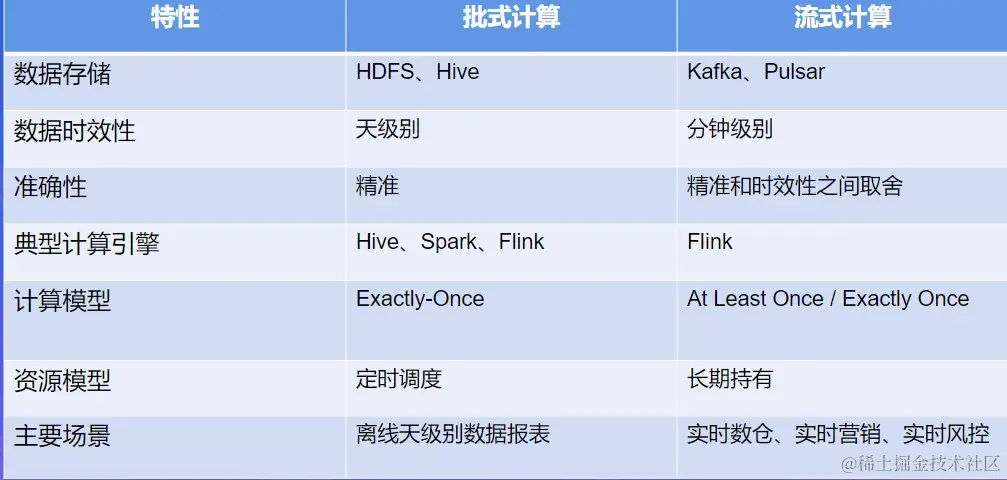

1、流式计算VS流式计算

数据价值：实行性越高，数据价值越高。

例如：测试一个程序，我们希望他跑完就出结果，而不是几个月之后给结果。

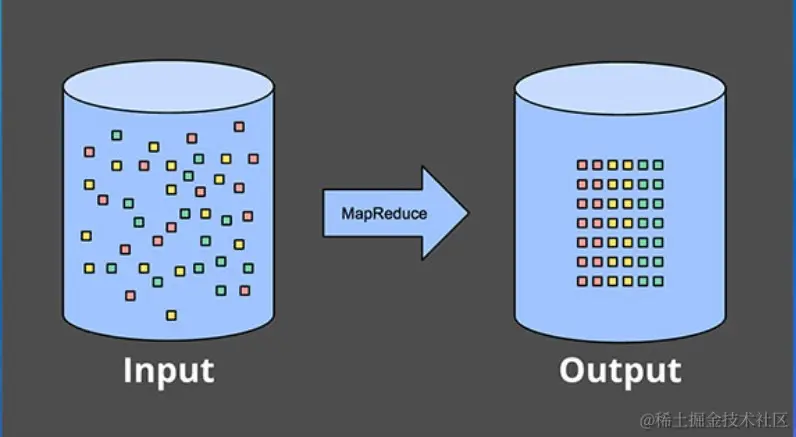

2、批处理

批处理模型典型的数仓架构为T+1架构，即数据计算是天级别的，当天只能看到前一天的计算结果。（＋1天，要想看到结果，得等到第二天。）通常使用的计算引擎为Hive或者Spark等。计算的时候，数据完全是ready的，输出和输入都是确定性的。

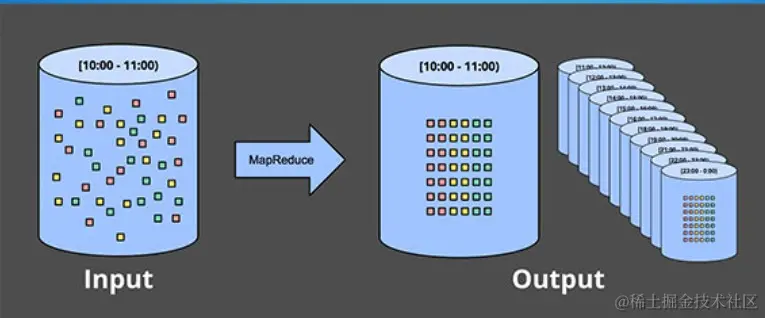

• 小时级批处理--按小时切分成更小的部分

3、时间处理窗口

为了做到更实时，我们加入了窗口。

• 实时计算：处理时间窗口。
• 数据实时流动，实时计算，窗口结束直接发送结果，不需要周期调度任务。

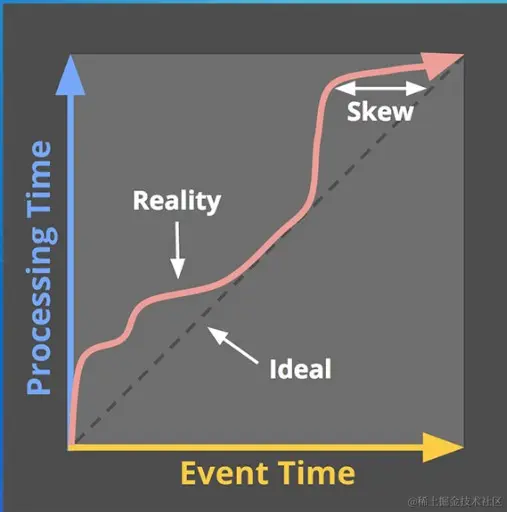

4、处理时间VS事件时间

• 处理时间：数据在流式计算系统中真正处理时所在机器的当前时间。
• 事件时间：数据产生的时间，比如客户端、传感器、后端代码等上报数据的时间。

事件时间需要watermark配合来处理乱序

有的数据几分钟到几小时不等，所以有时候1h划分不了，所以有了流动窗口，它是根据事件时间的真实时间来计算窗口的。

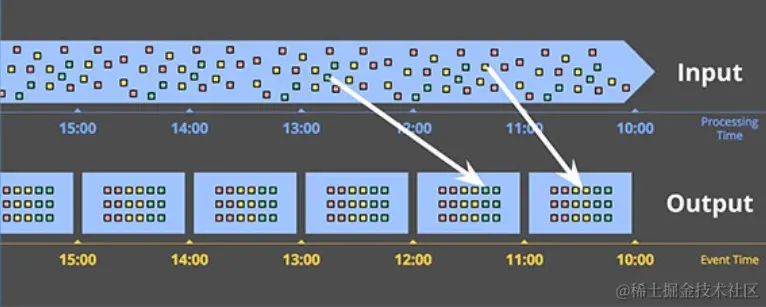

5、事件时间窗口

• 实时计算：事件时间窗口。
• 数据实时进入真实事件发生的窗口中进行计算，可以有效的处理数据延迟和乱序。

在图中我们可以看到数据延迟和乱序，为了可以更好的控制窗口结束时数据延迟，引用了watermark机制。

6、watermark

w（11）认为是开始数，如果在规定时间里有比11小的数，那么我们认为该数是延迟数据，不参与我们计算，

二、watermark

• watermark表示系统认为的当前真实的事件时间。

1、如何产生watermark

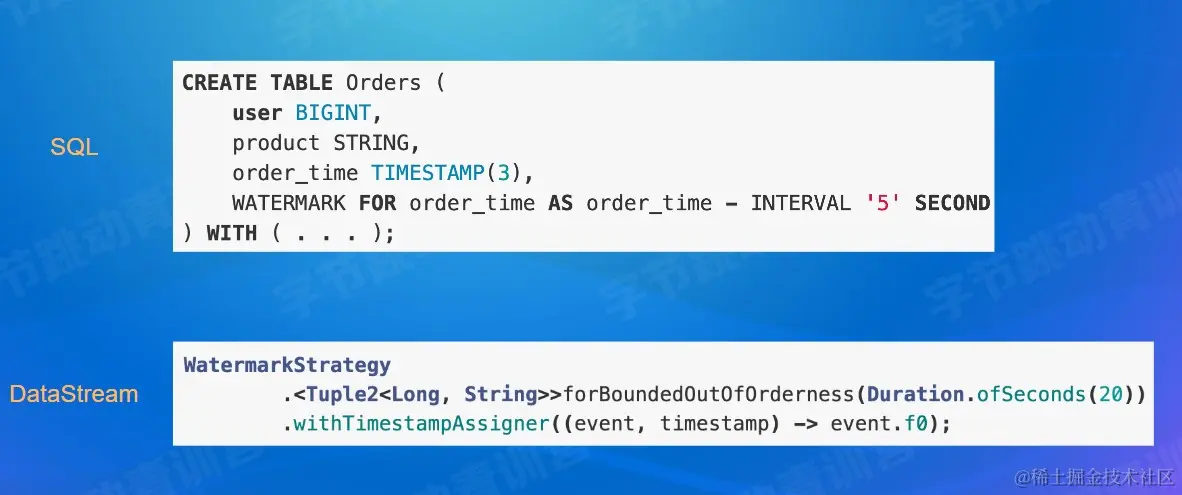

一般说从数据的事件事件来产生，产生的策略可以灵活多样，最常见的包括使用当前事件时间的时间减去一个固定的delay，来表示可以容忍多长时间的乱序。 可以通过Wm Generator来生成，API总共有三个我们这里提供了两个，还有一个是PYFlink用python写的--参见第二节。

2、如何传递Watermark

传递就类似于Checkpoint的barrier，上下游task之间有数据传输关系的，上游就会将wm传递给下游；下游收到后，默认会取其中的最小值来作为自身的wm，同时也会将自己的wm传递给他的下游。 取上游所有subtask的最小值，像执行计划枚举一样找最小--参见第一节。

3、如何通过Flink UI观察watermark

一般通过Flink Web UI上的信息来观察当前任务的wm的情况，看是否正常。这个问题是生产实践中最容易遇到的问题，大家在开发事件时间的窗口任务的时候，经常会忘记设置wm，或者数据太少wm没有及时更新，导致窗口一直不能触发。

4、典型问题

（1）Per-partition VS per-subtask watermark

• 后者早期版本都是这种机制。典型的问题是如果一个source subtask 消费多个partition，那么多个partition之间的数据读取可能会加剧乱序程度。
• 前者新版本引入了基于每个partition单独的watermark生成机制，这种机制可以有效避免上面的问题。

（2）部分partition/subtask断流

数据断流是很常见的问题，有时候业务数据本身就有这种特点，比如白天有数据，晚上没有数据。在这种情况下。wm默认是不会更新的。根据上图可知在watermask传递机制中，下游的subtask会将上游所有subtask的watermark值的最小值作为自身的watermask的值。如果上游的subtask的wm不更新的，则下游的也不更新了。

解决方案：idle source

当某个subtask断流超过配置的idle超过时间时，将当前subtask置为idle，并下发一个idle的状态给下游。下游在计算自身的wm时，可以忽略掉当前是idle的那些submask。

（3）迟到数据处理

因为wm表示当前事件发生的真实时间，那晚于wm的时间到来时，系统会认为这种数据是迟到的数据。处理时间不能产生迟到数据。

怎么定义迟到：一条数据到来后，会用WindowAssigner给他划分一个window，一般时间窗口是一个时间区间，比如【10：00，11：00），如果划分出来的Window end比当前的watermask值还小，说明这个窗口已经触发了计算，这条数据会被认为是迟到数据。注意不是数据的时间晚于wm就算迟到，而是它所属的窗口已经被触发了，才算迟到。

解决方案：算子自身来决定如何处理迟到数据

• window聚合，默认会丢弃迟到数据。
• 双流join，如果是outer join，则可以认为它不能join到任何数据。
• CEP，默认丢弃。

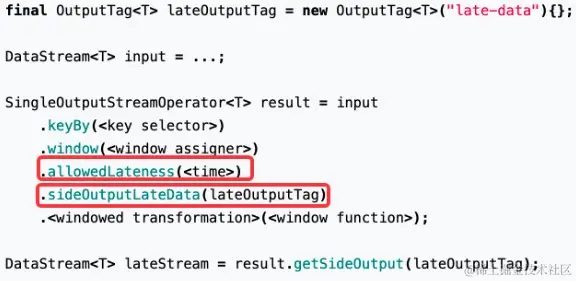

迟到数据处理：

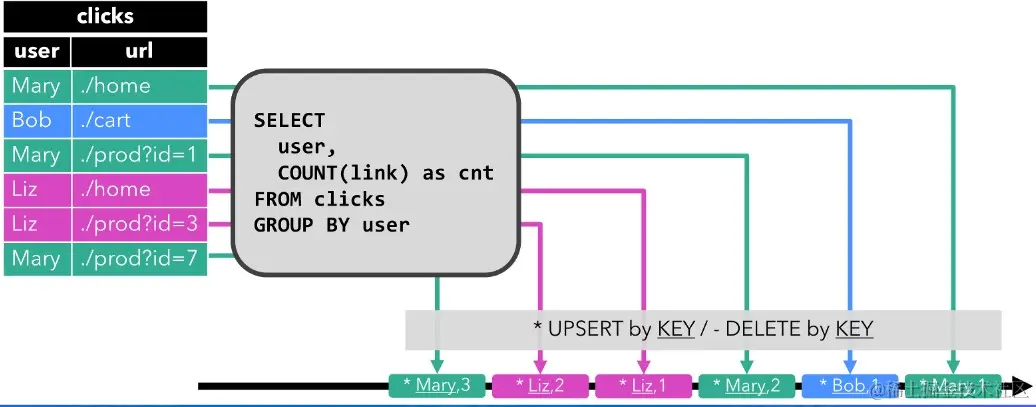

• Allow lateness：这种方式需要设置一个允许迟到的时间。设置之后，窗口正常计算结束后，不会马上清理状态，而是会多保留AllowLateness这么长时间，在这段时间内如果还有数据到来，则继续之前的状态进行计算。修正过程即Retract--参见第三节。 适用于：DataStream、SQL
• SideOutPut（侧输出流）：这个方式需要对迟到数据打个tag，然后在DataStream上根据这个tag获取到迟到数据流，然后业务层面自行选择进行处理。把迟到的数据变成一个单独的流，再由用户自己来决定如何处理这部分数据。 适用于：目前只有在DateStream的窗口中才可以用，在SQL中目前没有这种语义。

三、Window

1、基本功能

window有很多，我们来看典型的。

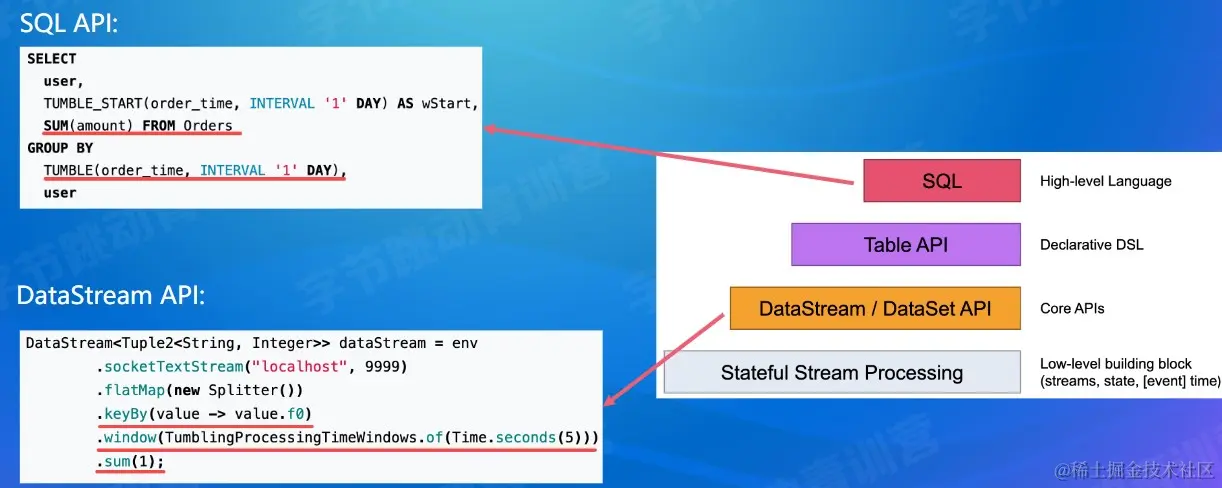

• Window的使用

（1）滚动窗口TUMBLE Window

这是最常见的窗口类型，就是根据数据的时间（可以是处理时间，也可以是事件事件）划分到它所属的窗口中。

• 窗口划分：每个Key单独划分和每条数据只会属于一个窗口。
• 窗口触发：window结束时间到达的时候一次性触发。

窗口结束才输出结果

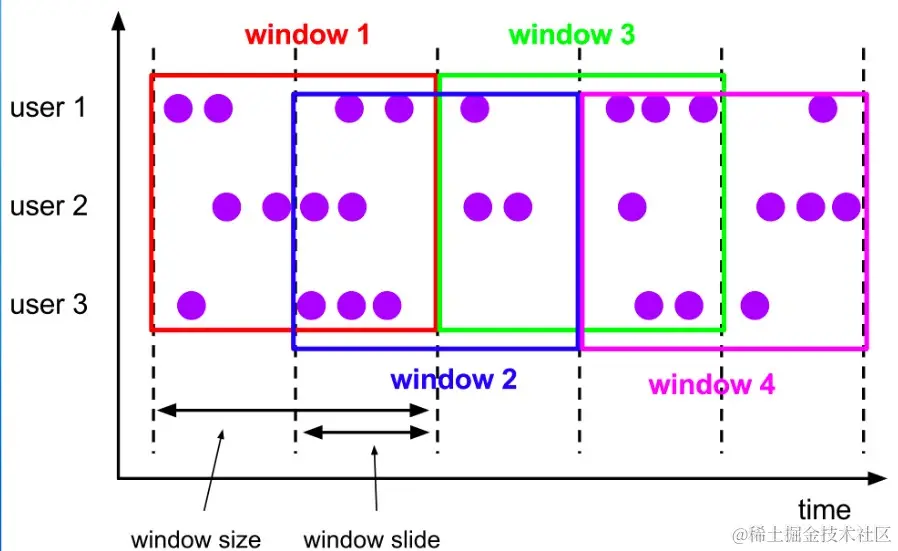

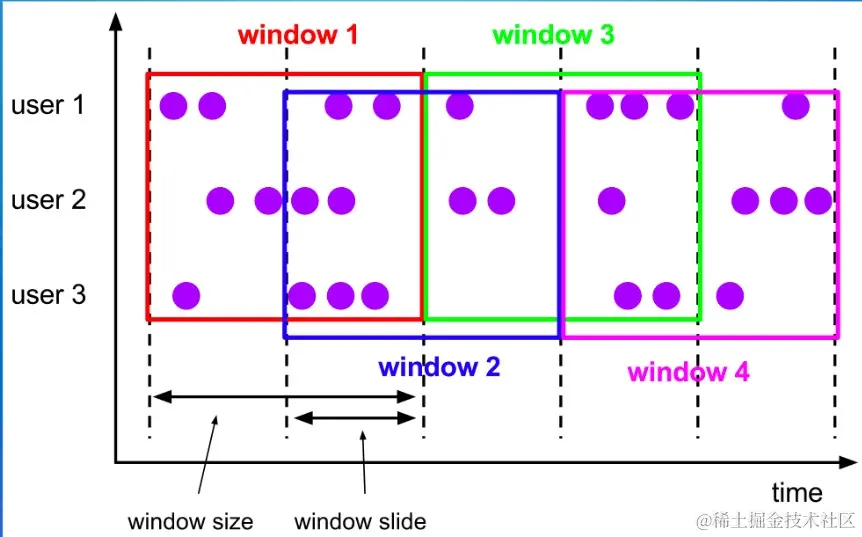

（2）滑动窗口HOP Window

上面的滚动窗口是每条数据只会落在一个窗口中，在滑动窗口中，每条数据可能会属于多个窗口的，具体属于多少，取决于窗口定义的大小和滑动。

• 窗口划分：每个Key单独划分和每条数据可能会属于多个窗口。
• 窗口触发：window结束时间到达的时候一次性触发。是时间大于等于window end的时候，触发对应的window的输出。计算有可能提前就增量计算好了，目前的实现是给每个window都注册一个timer，通过处理时间或者事件时间的timber来触发window的输出。

（3）会话窗口

上面两种窗口，都是根据当前数据的时间就可以直接确定它所属的窗口。会话窗口的话，是一个动态merge的过程。一般设置一个会话的最大的gap，比如10min。

• 窗口划分：每个Key单独划分和每条数据会单独划分为一个窗口，如果window之间有交集，则会对窗口进行merge。
• 窗口触发：window结束时间到达的时候一次性触发。

那某个key下面来第一条数据的时候，它的window就是【event_time,event_time+gap),当这个key后面来了另一条数据的时候，它会立即产生一个窗口，如果这个窗口跟之前的窗口有overlap的话，则会将两个窗口进行一个merge，变成一个更大的窗口，此时需要将之前定义的timer取消，在注册一个新的timer。 动态过程，可能结果合并，例如在十点半到十点四十接受数据，有个数据十点三十五来的，则时间改为十点半到十点四十五。另外不能确定片段所属窗口是哪个，只能确定我这条数据属于哪个。

（4）增量 VS 全量计算

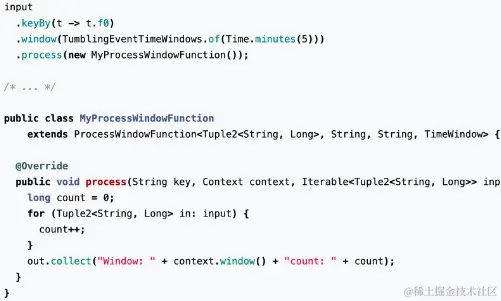

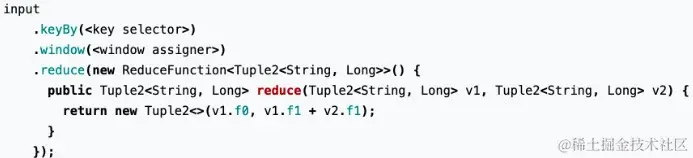

• 增量计算：数据到来，直接计算，window只存储计算结果。比如计算sum，状态中只需要存储sum的结果，不需要保存每条数据。在DataStream里要用增量计算的话，需要reduce、aggregate等函数方法就可以用到增量计算，如果用process接口，就属于全量计算。SQL中的聚合只有增量计算。

• 全量计算：数据到来，存储到window的state中，等到window触发计算的时候，将所有数据拿出来一起算。典型的process函数就是全量计算。

（5）EMIT触发

通常来讲，window都是在结束的时候才能输出结果，比如1h的tumble window，只有在1h结束后才能统一输出结果。如果窗口比较大，比如一天，甚至更大的话，那计算结果输出的延迟性就比较高，失去了实时计算的意义。

• EMIT输出指的是，在window没有结果的时候，提前把window计算的部分结果输出出来。
• 怎么实现：在DataStream里面可以通过自定义Trigger来实现。Trigger的结果可以是continue、fire（触发计算，但是不清理）、purge、fire_and_purge。SQL也可以使用，通过配置：

table.exec.emit.early-fire.enabled=ture
table.exec.emit.early-fire-delay={time}

2、高级优化

（1）Mini-batch优化-解决频繁访问状态的问题

一般来讲，Flink的状态比较大一些都推荐使用rocksdb statebacked，这种情况下，每次的状态访问就都需要做一次序列化和反序列化，这种开销还是挺大的，为了降低这种开销，我们可以通过降低状态访问频率的方式来解决。这就是mini-batch最主要解决的问题，即攒一小批数据在进行计算，这批数据的每个key的state访问只有一次。

这个优化主要适用于没有窗口的聚合场景，字节内部也拓展了window来支持mini-batch，可以节省CPU开销。

相似于retract机制--参见第三节

mini-batch看似简单，实际上设计非常巧妙。假设用最简单的方式实现，就是每个算子内部自己进行攒一个小的batch。这样的话，如果上下游串连的算子比较多，任务整体的延迟就不是很容易控制。

所以真正的mini-batch实现，是复用了底层的wm传递机制，通过watermark事件来作为mini划分的依据。这样整个任务中不管串联了多少个算子，整个任务的延迟都是一样的，就是用户配置的得类时间。 频繁的序列化以及反序列化使CPU开销增大。解决方法：让中间结果偏多、状态访问频繁。

（2）倾斜优化-local-global-降低数据shuffle的量，解决倾斜的问题

所谓的local——global，就是将原本的聚合划分成两阶段，第一阶段先做一个local的聚合，这个阶段不需要数据的shuffle，是直接跟在上游算子之后进行处理的。第2个阶段，要对第1个阶段结果做一个merge。如果存在没有实现merge的聚合函数，那么这个优化就不会生效。

常见优化

（3）Distinct计算状态复用-降低状态量

一般批里面的引擎都是通过把它优化成aggregate的方式来处理，但是在流式window中，我们不能直接这样进行优化，要不然算子就会变成下发retract的数据了。所以在流式中，对于count distinct这种情况，我们是需要保存所以数据是否出现过这样子的一个映射。

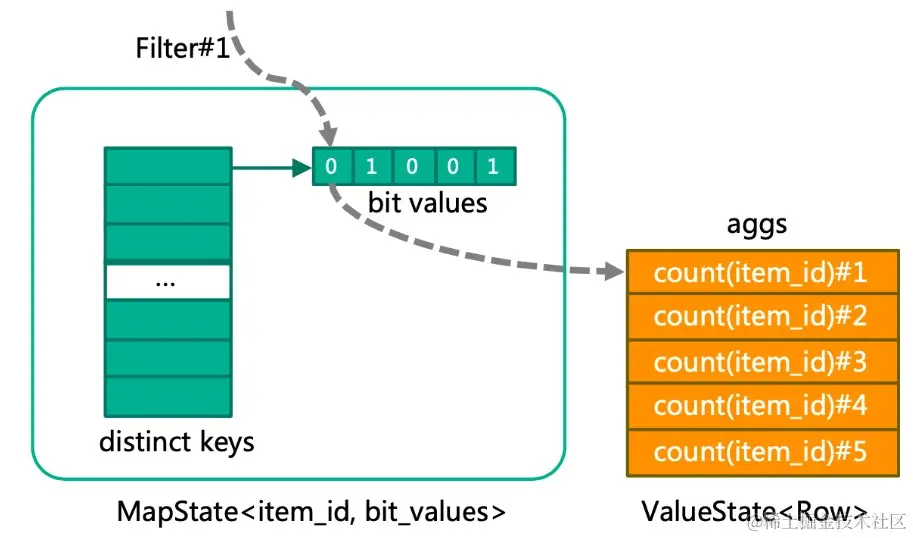

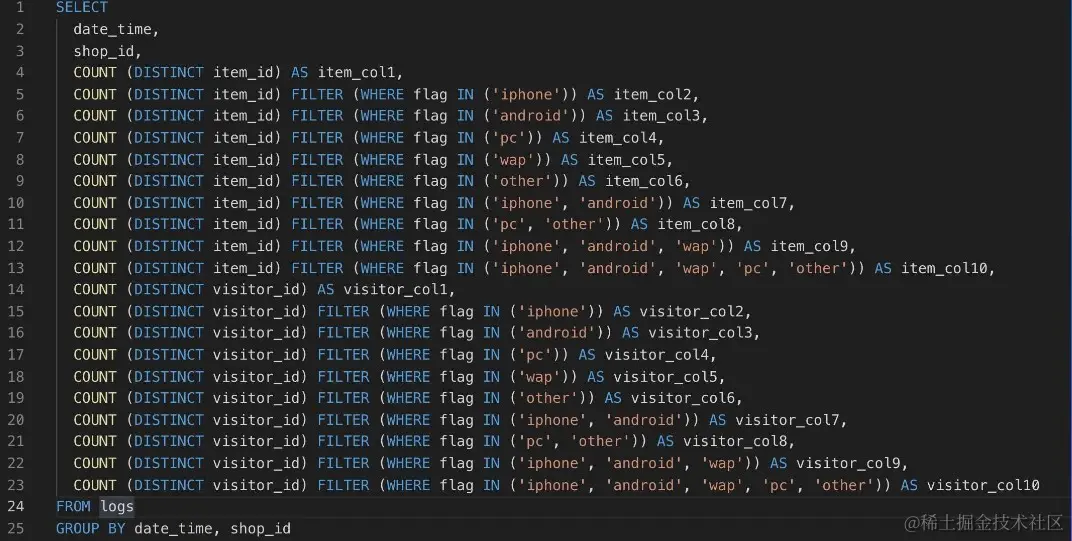

在SQL中，我们会对同一个字段用不同的filter来进行count distinct的计算。如果每个指标都单独用一个map来记录每条数据是否出现过，那状态量是很大的。我们可以把相同字段的distinct计算用一个map的key来存储在map的value中，用一个bit vector来实现就可以把各个状态复用在一起了。MYSQL无

比如一个bigint有64位，可以表示同一个字段的64个filter，这样整体状态量就可以节省很多了。

（4）pane优化-降低滑动窗口的状态存储量

滑动窗口如上面所述，一条数据可能会属于多个window，所以这种情况下同一个key下的window数量可能会比较多。比如3h的窗口1h滑动的话，每条数据到来会直接对这三个窗口进行计算和更新，这样对于状态访问频率是比较高的，而且计算量也会增加很多。

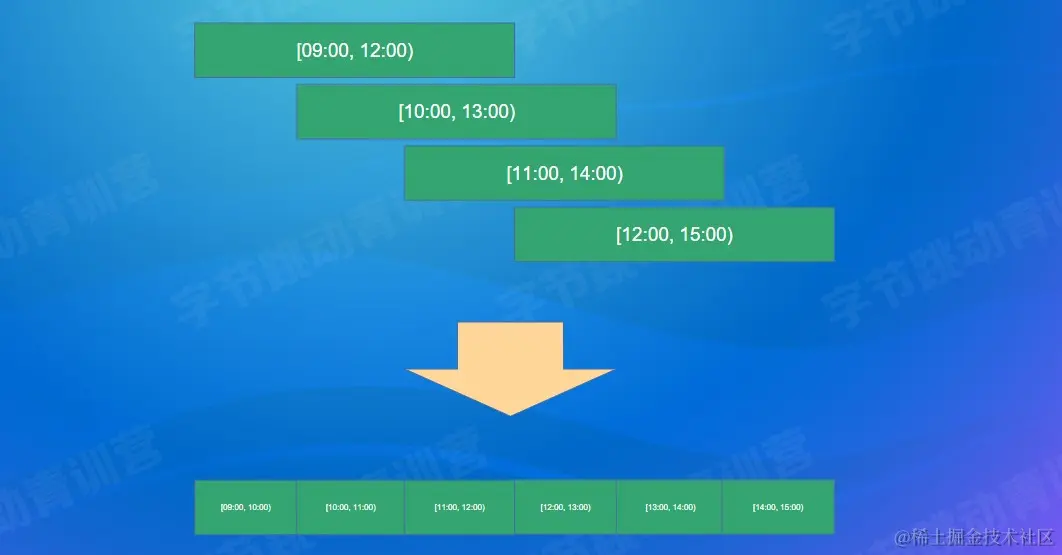

优化方法是，将窗口的状态划分为更小粒度的pane。比如上面3h的窗口，1h的滑动情况。可以把pane设置位1h，这样每来一条数据，我们就只更新这条数据对应的pane的结果就可以了，当窗口需要输出结果的时候，只需要将这个窗口对应的pane的结果merge起来就可以了。注意：这里也是需要所有聚合函数都有merge来实现的。

进一步细化时间

四、案例分析

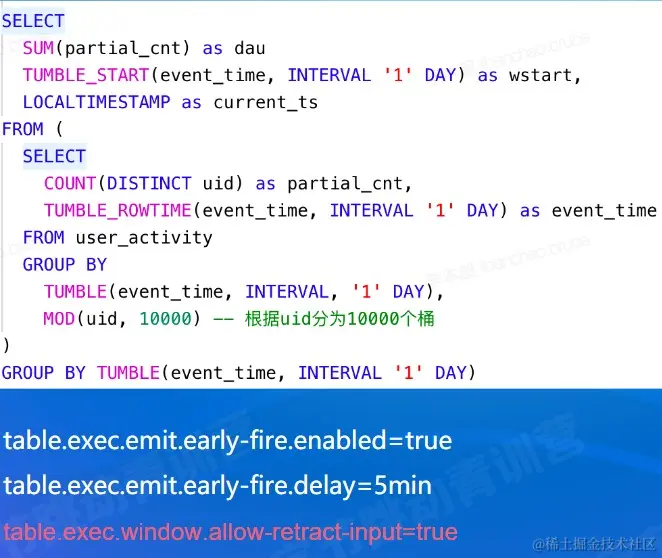

（1）使用Flink SQL计算抖音日活跃人数曲线

滚动窗口＋mini优化 结果提前输出

红色代码是字节后加的。通过两阶段聚合来把数据打散，完成第一轮聚合，第二轮聚合只需要对各个分桶的结果求和即可。两阶段聚合解决倾斜问题。

（2）使用Flink SQL计算大数据任务的资源使用

• 问题描述：大数据任务（离线任务）运行时通常会有多个container启动并且运行，每个container在运行结束后，YARN会负责将它的资源使用情况（CPU、内存）上报。一般大数据任务运行时间从几分钟到几小时不等。
• 需求：根据YARN上报的各个container的信息，在任务结束时，尽快计算出一个任务运行所消耗的总的资源。假设前后两个container的结束时间差不超过10min。

select
    application_id
    sum(cpu_usage) as cpu_total
    sum(memory_usage) as memory_total,
for resource_usage
group by
    application_id,
    session(event_time,interval '10' minute)

典型的可以通过会话窗口来将数据划分到一个window中，然后再将结果求和即可。
