UE4学习笔记——蓝图实现开关门效果

huibox
782 阅读5分钟

  蓝图是 ue 的可视化脚本，很多编程实现的效果，可以通过简单的图形化操作实现。

制作开关门效果

  首先在项目中添加第三人称模板（或者直接通过第三人称模板创建项目），然后添加内容包中的初学者内容包。

场景准备

  • 将门拖入场景中，此时人物是可以直接穿过门的。
  • 在 Content Browser 中双击门的模型，进入编辑界面。
  • Collision - Add Shpere Simplified Colision，方框保住的地方即可触发碰撞（如同有阻挡，不可穿过）。

添加盒触发器

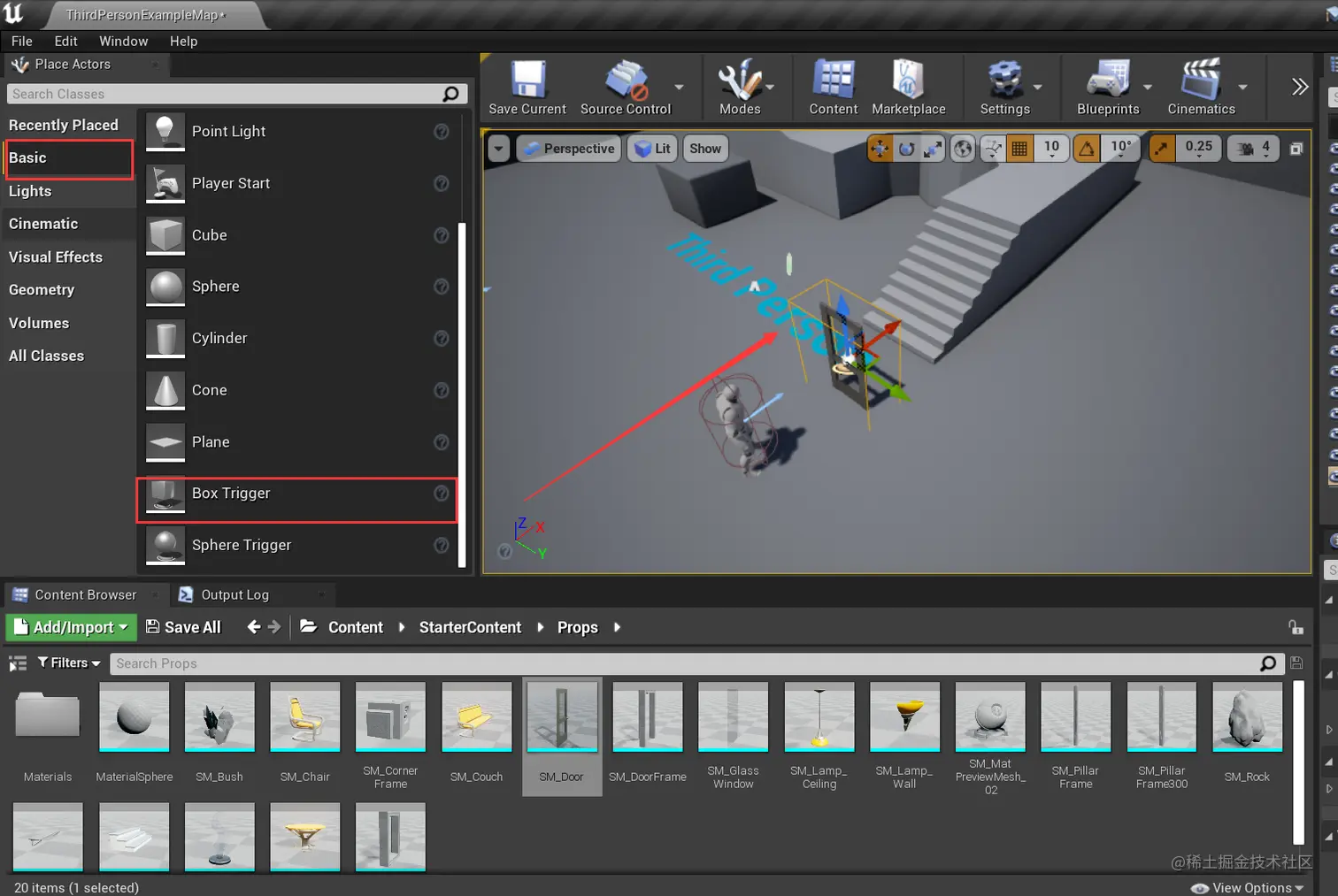

  • Place Actors - Basic - Box Trigger 拖入到场景中。调整大小，使其可以罩住门的模型。


  • 将逻辑在关卡蓝图中设置。
    • 选中场景中的门，移动性改为可移动的。
    • 选中触发盒子 - Blueprints - Open Level Blueprint。
    • 右击出现 Add Event For Tigger Box1，展开 Collision 添加 OnActorBeginOverlap（进入触发盒子范围时执行） 和 OnActorEndOverlay （离开触发盒子范围时执行）事件。
    • 返回界面选择门后再回到蓝图编辑界面，右击选择 Create a Reference to SM_Door。

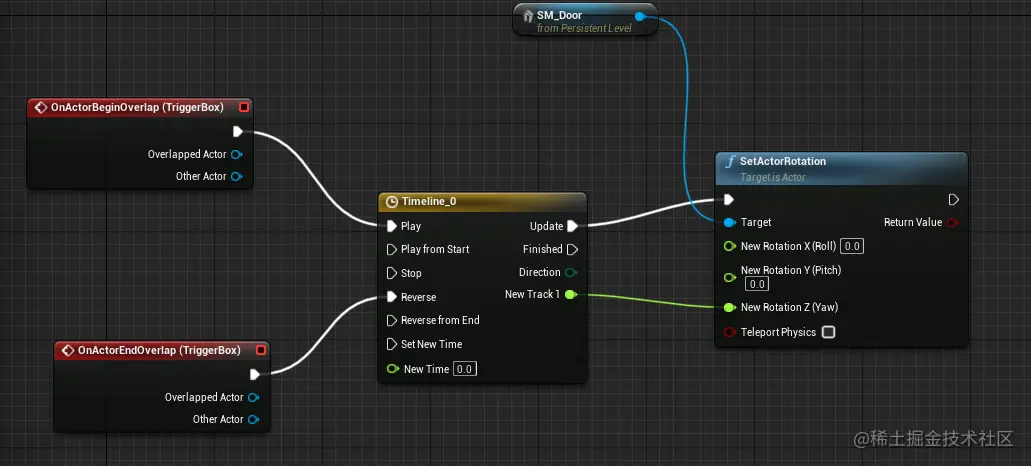

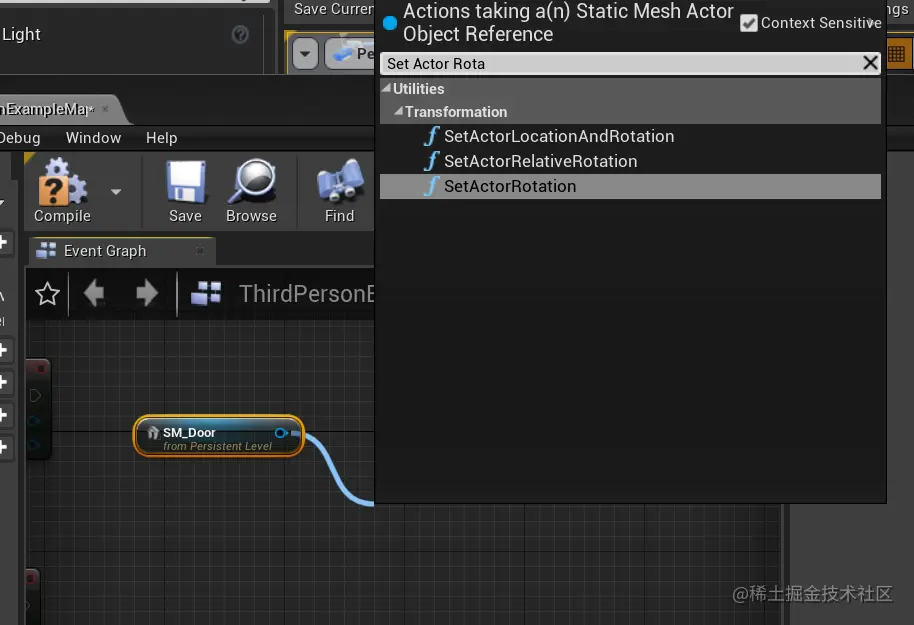

    • 拖动SM_Door右边的蓝点，选出 SetActorRotation。 image.png
    • 让 OnActorBeginOverlay 指向 SetActorRotation，并修改 SetActorRotation 的z 值（哪个轴可以让门按预期旋转就设置哪个轴）。
    • 此时进入触发盒子的范围，门会打开，但是这个过程没有过渡效果，显得生硬。
    • 右击 Add Timeline 添加时间轴。 image.png
    • 双击时间轴后 Add Float Track。
    • 右击后点击 Add key to CurveFloat_1 添加关键帧，将它的数值都设置为 0。
    • 再右击后点击 Add key to CurveFloat_1 添加关键帧，此时 Time 设置为 2 ，Value 设置为 90。
    • 点击下图两个按钮： image.png
    • 点击第一个关键帧，选择 Auto，则直线变成了弧线。 image.png
    • 时间轴的长度改为最后一个关键帧的长度（ 2s ）。
    • 连线，如下图： image.png

时间轴节点作用

  • Play 正向播放时间轴。
  • Play from Start 从时间轴设置的第一个关键帧开始播放。开关门不能使用，因为开关门的过程可能中断然后切换到另一个状态（开 or 关），导致画面闪烁。
  • Stop 开门过程中要停止。
  • Reverse 反向播放。
  • Reverse from End 从最后一个关键帧反向播放。
  • Set new Time 设置新时间，从新的时间开始播放。
  • New Time 自定义的播放时间。
  • Update 每帧每秒的更新，设置要设置的对象。
  • Finished 当时间轴跑完后触发。
  • Direction 时间轴当前是正向还是反向的。
  • New Track 新建的轨迹。

创建门的蓝图类

  前面门的交互逻辑是直接放置在关卡蓝图中。现在将它单独放在一个位置 —— 蓝图类。

  • 创建 Actor

    • 在 Content Browser 中右击空白处，选择 Blueprints Class，在弹出的新界面中选择 Actor (每个 Actor 就相当于传统编程中的一个函数、一个类)。
    • Content Browser 会多一个元素，将其改名为 Door_BP 然后双击打开。

  • 为 Actor 添加组件，组合成门。

    • 左上角 Component - Add Component 添加静态网格体。改名为 DoorFrame ，细节面板的 Static Mesh 选择为门框。
    • 在 DoorFrame 下面添加静态网格体，改名为 Door ，细节面板的 Static Mesh 选择为门。

  • 如果门的中心点在中间，希望旋转是绕一边旋转。

    • 添加一个 Scene 组件，它是一个空的。放到门的一侧，将门组件放到 Scene 下面，旋转 Scene 也会跟着旋转。

  • 添加碰撞检测

    • Add Compoent 下面选择 Box Colision，它如同在外面添加的 Box Trigger。
    • 将 Box Colision 与门放在同一级。
    • 切换到 Event Graph。 image.png
    • 选中Box，在右边细节窗口的 Events，添加 On Component Begin Overlay 与 On Component End Overlay 事件。

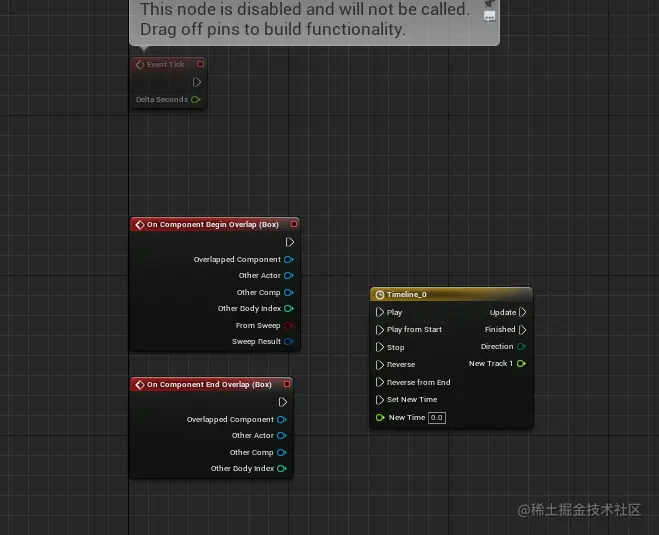

    • 添加时间轴（步骤与上面在关卡蓝图中的操作一样......）。 image.png

  • 相对位置和世界位置

    • 世界坐标永远不会被改变，相对位置是相对物体的位置。
    • 在 Component 中，将 Door 拖入蓝图编辑框中，添加它的引用。

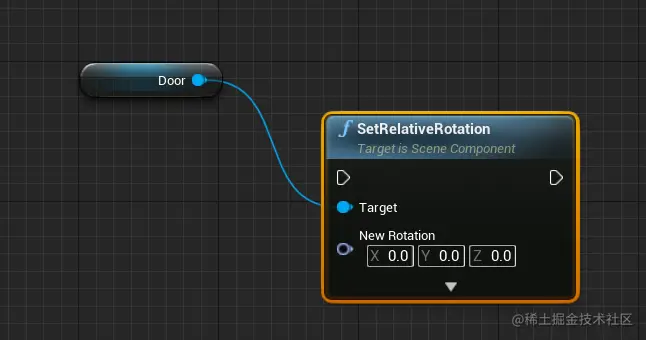

    • 为它添加 SetRelativeRotation，使用相对旋转，这样无论怎样拜访都是相对门自己旋转90度。 image.png
    • 连线，如下图： image.png

  • SetActorRotation 、SetRelativeRotation、SetWorldRotation 的区别。

    • SetActorRotation 自己整个蓝图类都进行旋转。
    • SetRelativeRotation 与 SetWorldRotation 移动的是单个组件，所以需要设置一个目标组件。

通过按键控制开关门

  • 在蓝图编辑框内右击添加 Gate ，专门用于流程控制，相当于 if 语句。

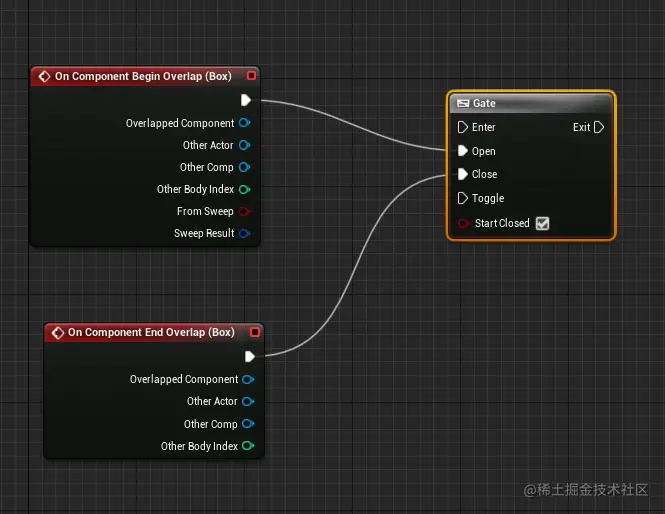

    • 下面的操作相当于 if 语句。 image.png
    if Begin then
    Open = true
endif
if End then
    Close = true
endif
  • 为 E 键添加事件，右击空白区域选择 E。
    • 开启/关闭玩家输入，右击空白区域选择 Enable Input 和 Disable Input。
    • Enable Input 点击 Player Controller 拖拽，点击 Get Player Controller 获取 Player Controller。

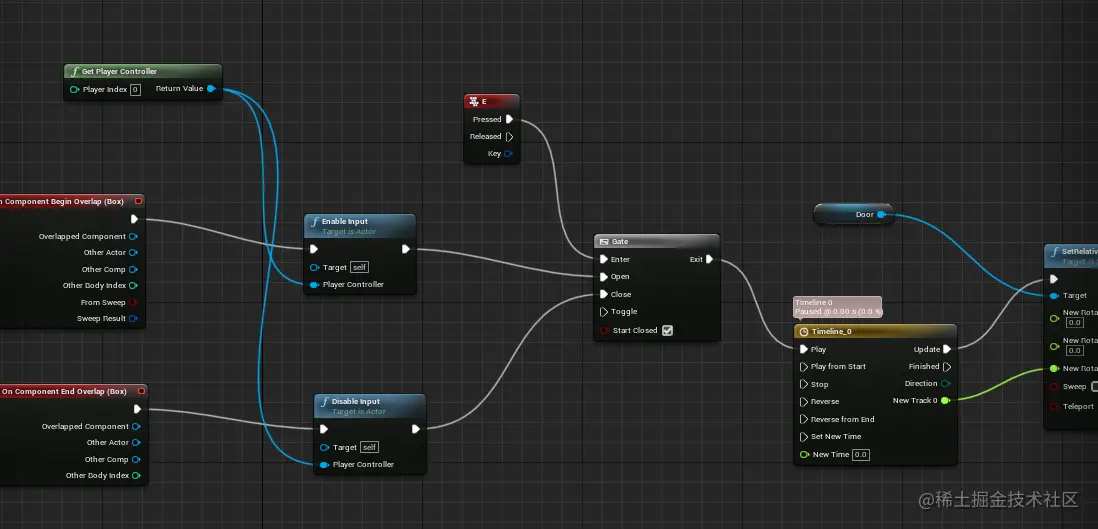

    • 连线，如下图： image.png
    • 此时门只能开不能关，因为 Gate 的 Exit 只连着 Play。但是它又只又一个 Exit ，只能连一个。右击空白区域选择 FlipFlop（第一次触发时走A连接的点，下一次走B，下下次走A......），然后连线，如下图。 image.png
  • 为 Door 组件添加单机事件
    • 选择 Door后，添加细节面板的 Events 下的 On Clicked。

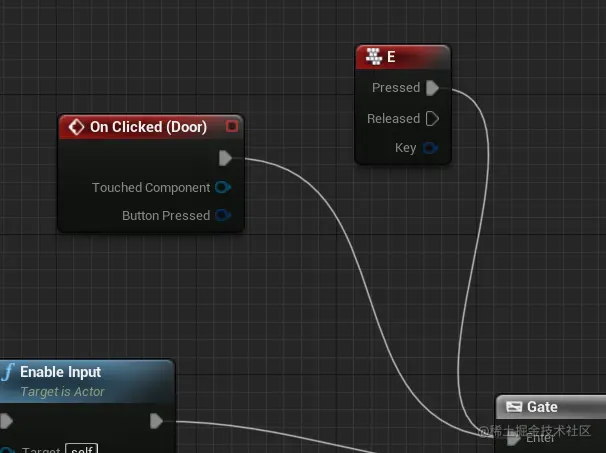

    • 用On Clicked 代替 E 的连线位置。
    • 返回场景，在 World Settings 中在 Game Mode 下的 GameMode Override 设置为 ThirdPersonGameMode。
    • 展开Selected GameMode，在Player Controller Class 右边选择 Create New Blueprints 。
    • 在弹出的新界面中的 Mouse Interface 勾选 Enable Click Events 和 Show Mouse Cursor。
    • 连线，如下图： image.png
    • 此时单击和鼠标 E 键都可以触发开关门。
  • 优化体验
    • 关闭 Show Mouse Cursor 。

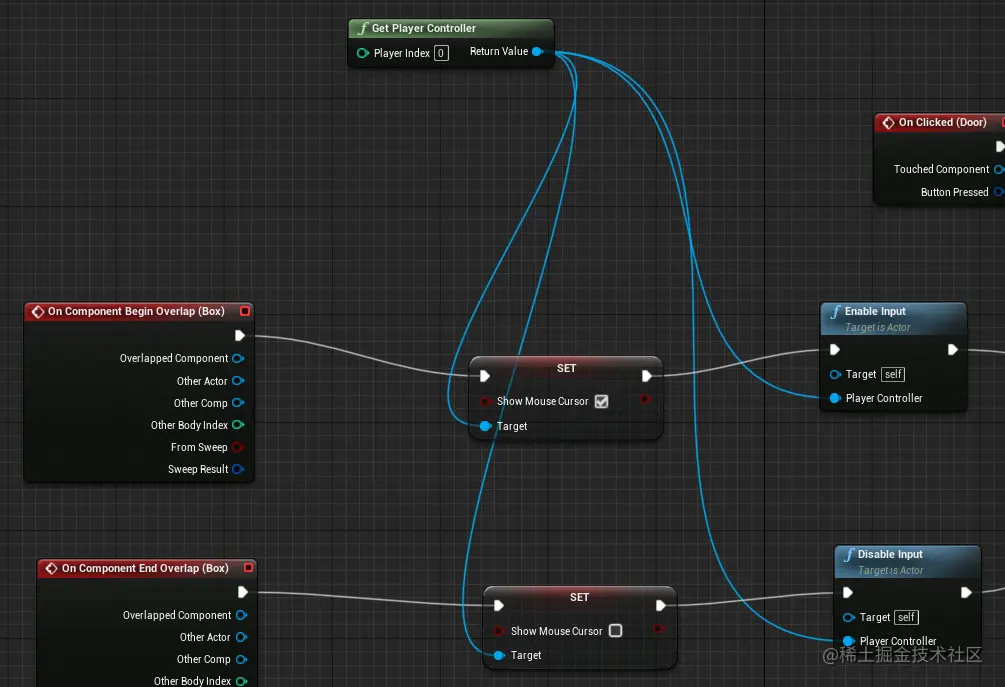

    • 在蓝图中，拖动 Player Controller 的 Return Value，添加两个 Show Mouse Cursor，并如下图连线： image.png
    • 此时只有在 Box Colision 范围鼠标才显示。
  • 设置只有某个类型的组件才能触发 Begin 与 End 事件。

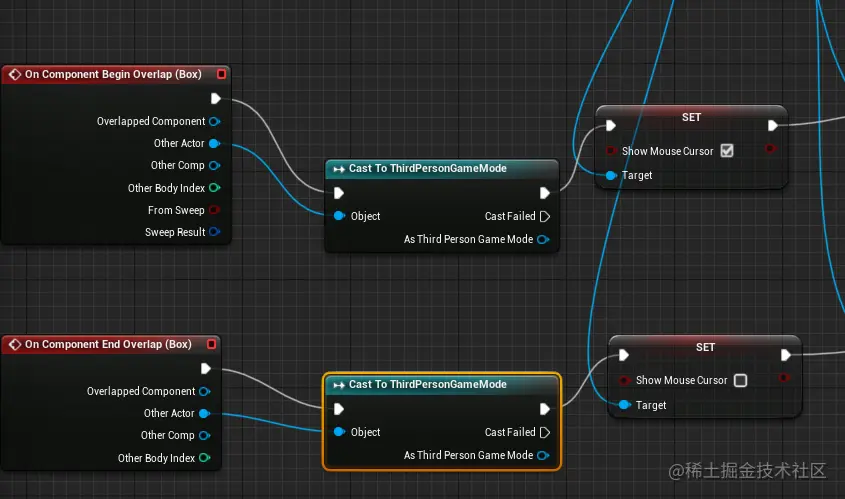

    • 拖动 On Component Begin Overlap 的 Other Actor ，选择 Cast To ThirdPersonCharacter ，然后连线，如下图（图片是最开始选错了，应选择 Cast To ThirdPersonCharacter ）： image.png
