Flink概述

大数据(Big Data)：指无法在一定时间内用常规软件工具对其进行获取、存储、管理和处理的数据集合。

大数据计算机架构

graph TD
2006及以前--> Hadoop --> Spark --> Flink

实时性 --> 流式计算（Flink 流批一体）

Flink整体架构

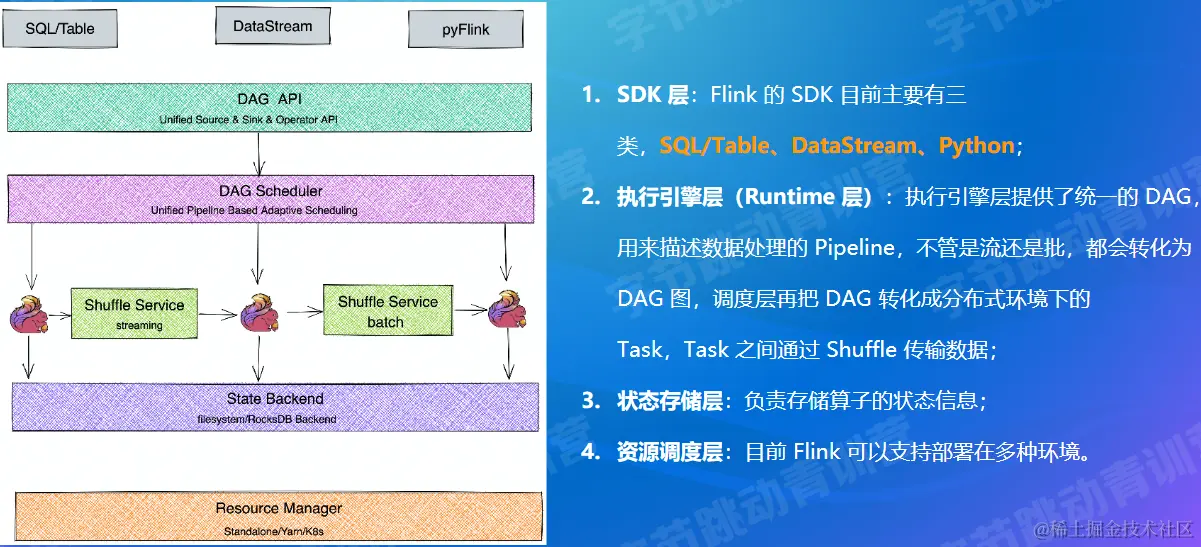

2.1 Flink的分层架构

2.2 Flink总体架构

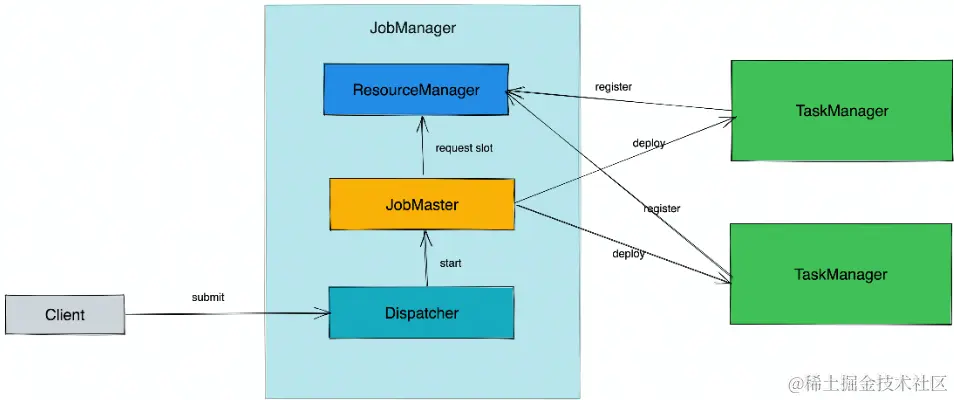

两个核心组件：JobManager和TaskManager

JM：负责整个任务的协调工作，包括：调度task、触发协调Task做Checkpoint、协调容错恢复等。

TM：负责执行一个DataFlow Graph的各个task以及data streams的buffer和数据交换

Dispatcher：接收作业，拉起JM来执行作业，并在JM挂掉之后恢复作业

Job Manager：管理一个job的生命周期，向ResourceManager申请slot，并将task调度到对应的TM上

ResourceManager：负责slot资源的管理和调度，TM拉起之后会向RM注册

2.3 Flink作业示例

2.4 Flink如何做到流批一体？

流/批的区别（此处是表格）

| --- | 流式计算 | 批式计算 |

| 数据流 | 无限 | 有限 |

| 时延 | 低延迟，业务会感知运行情况 | 实时性要求低，只关注最终结果产出时间 |

|业务场景|广告推荐、金融风控 | 搜索引擎构建索引、批式数据分析 |

如何实现流批一体？

• Everything is Streams 一套引擎架构解决两种场景。

可从以下几个模块做到流批一体：

1. SQL层
2. DataStream API层统一
3. Scheduler层架构统一
4. Failover Recovery架构统一
5. Shuffle Service层架构统一，流/批场景选择不同的Shuffle Service

3.流批一体的Scheduler层

• Scheduler主要负责将作业的DAG转化为在分布式环境中可以执行的Task
• 两种调度模式

5.流批一体的Shuffle Service层

• Shuffle：实际上，分布式计算中所有涉及到上下游衔接的过程，都可以理解为Shuffle
• 两种实现：

1. 基于文件的Pull Based Shuffle，如Spark或MR。具有较高的容错性，适合大规模批作业处理
2. 基于Pipeline的Push Based Shuffle，如Flink、Storm、Presto等，它 低延迟、高性能

• 流/批差异：
• • Shuffle数据的生命周期：流的Shuffle与Task绑定，批是解耦的。
• • 存储介质：流（实时）-->内存 批（大/容错）-->磁盘
• • 部署方式：流的Shuffle服务和计算节点部署在一起，可以减少网络开销，从而减少latency，而批则不同。

小结：Flink提供一套统一的Shuffle架构，兼顾流与批的个性与共性

• 在Streaming和OLAP场景：为了性能的需要，通常会使用基于Pipeline的Stuffle
• 在Batch场景：一般选择Blocking的Shuffle模式

经过以上改造，Flink已经针对DataStream层、调度层。Shuffle Service层均完成了对流和批的支持。

Flink架构优化

3.1流/批/OLAP（交互式分析）业务场景概述

3.2为什么三套可以用一套引擎

• Everything is Stream
• OLAP是特殊批，只是对并发和实时性要求更高

3.3 Flink的OLAP优化之路

• Flink做OLAP的优势
• Flink做OLAP场景的挑战
• Flink OLAP架构现状
• Flink在OLAP架构的问题与设想

写在最后：

本文如有任何错误，欢迎批评指正~

内容主要参考了青训营王蒙老师流/批/OLAP一体的Flink引擎的PPT
