流计算中的Window计算 ｜ 青训营笔记

林路
116 阅读6分钟

这是我参与「第四届青训营 」笔记创作活动的的第1天

一.概述

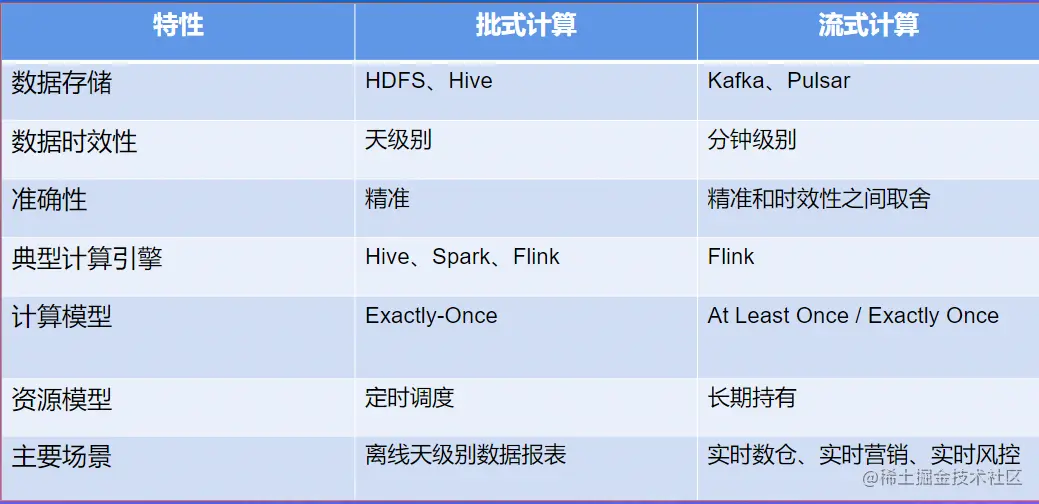

1.流式计算和批式计算的比较

image.png 数据价值：实时性越高，数据价值越高

2.批处理

批处理模型典型的数仓架构为T+1架构，即数据计算时天级别的，当天只能看到前一天的计算结果。 通常使用的计算引擎为Hive或者Spark等，计算的时候，数据是完全ready的，输入和输出都是确定性的。 若想批处理做到更实时->从一天变到小时 一天做24次。但缺点是：除了计算外还要申请释放周期调度过程，耗用资源过多；计算的时间长度不同，一小时无法完成结果计算。因此不现实。

3.处理时间窗口

实时计算：处理时间窗口。实时数据流动，实时计算，窗口结束直接发送结果，不需要周期调度任务。

4.处理时间和事件时间

处理时间：数据在流式计算系统中真正处理时所在机器的当前时间。 事件时间：数据产生的时间，比如客户端、传感器、后端代码等上报数据的时间。

5.事件时间窗口

实时计算：事件时间窗口 数据实时进入到真实事件发生的窗口中进行计算，可以有效的处理数据延迟和乱序。 什么时候窗口才算结束？用watermark判断

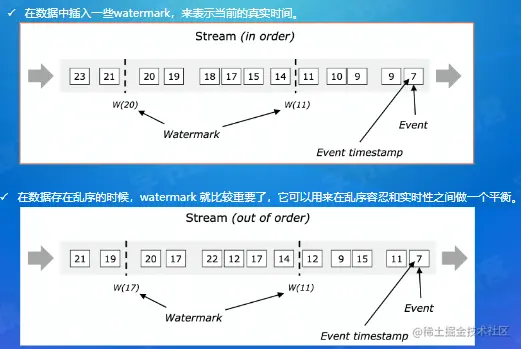

6.Watermark


在11后面不存在比11小的数据，若存在，则视为延迟数据，不影响11前面的数据的处理

二.Watermark

1.含义：表示系统认为的当前真实的事件时间

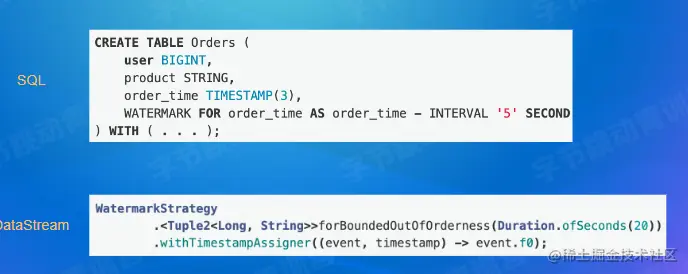

2.产生

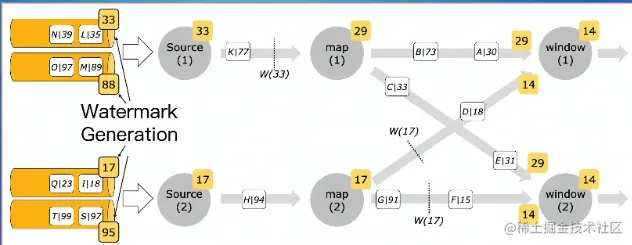

3.传递


每个算子根据上游传递的最小值来决定自己的数值，同时要给下游传递数值。

4.如何通过Flink UI观察Watermark

通过Flink的 UI判断watermark是否正常 拿到算子的watermark 是否在到达时间范围

5.典型问题

(1)Per-partition VS per-subtask watermark 生成 Per-subtask watermark生成 早期版本都是这种机制。典型的问题是如果一个source subtask 消费多个 partition，那么多个partition 之间的数据读取可能会加剧乱序程度。 Per-partition watermark生成 新版本引入了基于每个partition单独的watermark生成机制，这种机制可以有效避免上面的问题。

典型问题二

(2)部分partition/subtask 断流

  • 根据上面提到的 watermark 传递机制，下游 subtask 会将上游所有 subtask 的 watermark 值的最小值作为自身的 watermark 值。如果上游有一个 subtask 的 watermark 不更新了，则下游的 watermark 都不更新。
  • 解决方案：Idle source
    当某个 subtask 断流超过配置的 idle 超时时间时，将当前 subtask 置为 idle，并下发一个 idle 的状态给下游。下游在计算自身 watermark 的时候，可以忽略掉当前是 idle 的那些 subtask。 (3)迟到数据处理： 当数据到达时间超过原先设定时间，则称该数据为迟到数据
  • 算子自身来决定如何处理迟到数据：
    • Window聚合，默认会丢弃迟到数据；
    • 双流oin，如果是outer join，则可以认为它不能join到任何数据；
    • CEP，默认丢弃。

三.Window

1.分类:滚动窗口/滑动窗口/累计窗口/其它

2.使用：

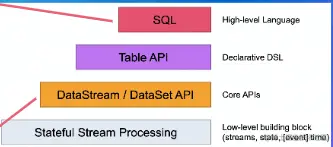

层次越高，抽象层度越高，用户使用成本越低，表达能力更有限 image.png\

  • 滚动窗口
    窗口划分：每个key单独划分；每个数据属于一个key
    窗口触发：Window结束事件到达的时候一次性触发
  • 滑动窗口
    窗口划分：每个key单独划分；每条数据可能会属于多个窗口
    窗口触发：Window结束时间达到的时候一次性触发
  • 会话窗口
    窗口划分：每个窗口单独划分，根据每个数据再去划分窗口，如果window间有交集，就将两个window合并
    窗口触发：Window结束时间到达的时候一次性触发\

3.怎么定义迟到数据?

一条数据到来后，会用WindowAssigner 给它划分一个 window，一般时间窗口是一个时间区间，比如[10:00,11:00)，如果划分出来的 window end 比当前的 watermark 值还小，说明这个窗口已经触发了计算了，这条数据会被认为是迟到数据。(若窗口范围但晚于watermark，也不算迟到)

  • 只有事件时间才有迟到数据 迟到数据默认丢弃

4.处理迟到数据

  • Allow lateness
    设置一个允许迟到时间，窗口正常时间结束后，不会马上清理状态，而是多保留allowLateness段时间，在该段时间到来的数据，仍正常处理（适用于DataStream\sql）
  • SideOutput
    对迟到数据打一个tag，然后在DataStream是根据这个tag获取迟到数据流，然后业务层面自行选择处理。（适用于DataStream）

5.增量计算和全量计算

增量计算：每条数据到来，直接进行计算，window只存储计算结果。 比如计算sum，状态中只需要存储sum的结果，不需要保存每条数据。（更优，可以让计算过程更加平缓，可以让存储数据量更少，只需保留中间结果）

  • 典型的reduce、aggregate等函数都是增量计算
  • SQL中的聚合只有增量计算 全量计算：每条数据到来，会存储到window的state中。等到window触发计算的时候，将所有数据拿出来一起计算。（缓存数据较多）
  • 典型的process函数就是全量计算

6.EMIT触发：在窗口没有结束的时候，提前把窗口计算的部分结果输出出来。

实现：在DataStream里面可以通过自定义Trigger实现，

  • Trigger的结果可以是：
    CONTINUE;FIRE;PURGE;FIRE_AND_PUGRE),
  • sql通过配置：
    (1)table.exec.emit.early-fire.enabled=true
    (2)table.exec.emit.early-fire.delay=（time）

7.高级优化

(1)Mini-batch优化:读一小部分数据，处理输出，再继续进行,用于解决中间结果较多，访问频繁的问题。

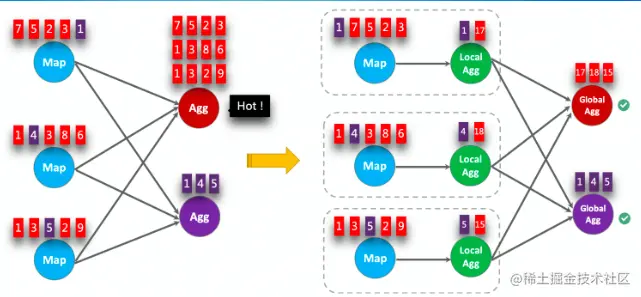

基础版本能work，但拓扑复杂，数据延迟严重，要优化。上游发送minibatch机制，下游接受后处理输出。 (2)倾斜优化（local-giobal：在shuffle之前，先预集合，将中间结果再shuffle到下游 image.png

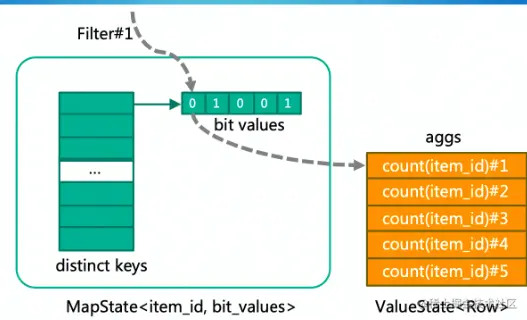

(3)Distinct计算状态复用

image.png (4)Pane优化 将数据划分更小力度pane，一条数据属于一个pane直接计算，在窗口输出结果时merge。

四.案例分析

1.用Flink SQL计算抖音的日活曲线 用滚动窗口和emit机制在窗口计算DISTINCT uid得到一天内用户的uid结果，再用emit输出。 问题：所有数据都在一个subtask完成，无法并行。 改善：通过两阶段聚合将数据打散，完成第一轮聚合，第二轮聚合只需对各个分桶进行结果求和。
2.用Flink SQL计算大数据任务的资源使用
