确定穿过矩形中心点的线条与矩形的相交点(圆形同理)

前言

确定穿过矩形中心点的线条与矩形的相交点 --- 算法小白在线头秃👩🏻‍🦲，找了好久才找到个算法：# 算法-如何找到直线和矩形之间的交点？

前提条件：
1、矩形是对称的，即规则的形状：正方形或长方形。
2、线条的矩形是且是相交的，并且只有一个交点
3、线条的一端是矩形的中心点
—— 通常用于两个矩形或圆之间的连线相关的业务场景。

在满足以上三点条件，再加上捡起来一些数学知识的话，其实也挺简单的。（数学老师狂喜）
如果是不是以上三种条件，那就是另一种算法了👩🏻‍🦲👩🏻‍🦲👩🏻‍🦲👩🏻‍🦲👩🏻‍🦲👩🏻‍🦲。

本文的定义

先确定下本文的所有参数。
h：矩形的高
w：矩形的宽
m：斜率
(x1,y1)：线条位于矩形外的点
(x2,y2)：线条位于矩形内的点

斜率

这个比较重要，先了解斜率是什么

在数学上，直线的斜率（slope）或称梯度（gradient），是描述与度量该线“方向”和“陡度”的数字，常用 m 表示；斜率也用来计算斜坡的“斜度”（倾斜程度）。透过代数和几何能计算出直线的斜率。

另一个相关概念是倾角（angle of inclination）或斜角，即直线与水平轴（x 轴）所夹的最小角，以 θ表示，-90°<θ<90° 。倾角 θ 的正切函数值为直线的斜率，即 m = tanθ 而 θ = arctan(m)，arctan是反正切函数。

——— 维基百科

如图上，θ是斜角（也叫倾角），斜率 m = tan(θ) = (y2-y1) / (x2 - x1)。
此外，维基百科说斜率通常使用m来表示，注意是通常，这个可以随意定义，并没有规范。

确定相交方向

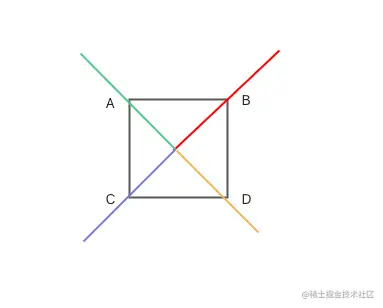

设矩形的四个点是ABCD

先列出所有极端情况，就是以下四条不同颜色的线。

• 判断左右相交

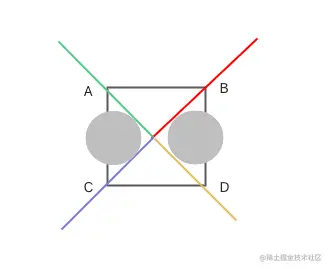

  左右相交就是线段的角度分别在两块灰色圆形内（灵魂画手，意思懂就行😎）

此时：
B和C所在的红线和蓝线的斜率是： 矩形的高/矩形的宽
A和D所在的黄线的绿线斜率是：-矩形的高/矩形的宽
所以当前的不等式是 m * w >= -h && m * w <= h
左相交x1<x2
右相交x1>x2

• 判断上下相交

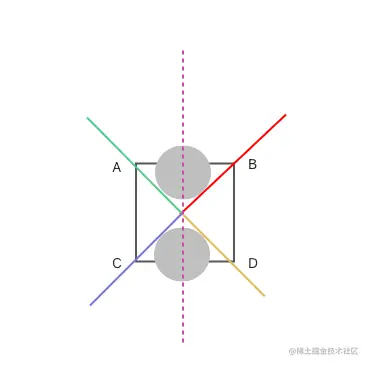

  同左右相交一样，上下相交的角度在这两块灰色区域内,但是因为斜角最大是90°，如图，还会有一条90°的辅助虚线，来帮我们找到不等式

  此时的斜率要将虚线看作x轴，才能求的相应的角度：
  A和B所在的红线和绿线的斜率是： 矩形的宽/矩形的高
  C和D所在的黄线的蓝线斜率是：-矩形的宽/矩形的高
  所以当前的不等式是 h / m >= -w && h / m <= w
  上相交y1>y2
  下相交y1<y2

求相交的点

在知道了位于哪边相交后，就可以知道一些坐标了，如图的情况，设相交点为（x,y）,x点很容易就得出为x2 + w / 2，再通过斜率公示得出y = （m * w ）/ 2 + y2, 其他情况也可以依次得出

完整代码

<template>
  <div>
    <svg width="600" height="600">
      <rect :width="rect.width" :height="rect.height" :x="rect.x" :y="rect.y" fill="#ccc"></rect>
      <line :x1="start.x" :y1="start.y" :x2="end.x" :y2="end.y" stroke="#000" stroke-width="2" />
      <circle r="2" :cx="targetPoint.x" :cy="targetPoint.y" fill="red" />
    </svg>
  </div>
</template>

<script>
export default {
  data() {
    return {
      rect: {
        width: 80,
        height: 60,
        x: 100,
        y: 100
      },
      start: {},
      end: {
        x: 300,
        y: 100
      },
      targetPoint: {}
    }
  },
  mounted() {
    // 起点在矩形中心
    this.start = {
      x: this.rect.x + this.rect.width / 2, // 140
      y: this.rect.y + this.rect.height / 2 // 130
    }
    this.init()
  },
  methods: {
    init() {
      if (this.end.y === this.start.y) {
        console.log('水平相交')
        if (this.start.x < this.end.x) {
          this.targetPoint = {
            x: this.start.x + this.rect.width / 2,
            y: this.start.y
          }
        } else {
          this.targetPoint = {
            x: this.start.x - this.rect.width / 2,
            y: this.start.y
          }
        }
        return
      } else if (this.end.x === this.start.x) {
        console.log('垂直相交')
        if (this.start.y > this.end.y) {
          this.targetPoint = {
            x: this.start.x,
            y: this.start.y - this.rect.height / 2
          }
        } else {
          this.targetPoint = {
            x: this.start.x,
            y: this.start.y + this.rect.height / 2
          }
        }
      }
      const m = (this.end.y - this.start.y) / (this.end.x - this.start.x)
      const h = this.rect.height
      const w = this.rect.width
      // 左右相交
      if (m * w >= -h && m * w <= h) {
        if (this.start.x > this.end.x) {
          console.log('左边相交')
          this.targetPoint = {
            x: this.start.x - w / 2,
            y: this.start.y - (m * w) / 2
          }
        } else {
          console.log('右边相交')
          this.targetPoint = {
            x: this.start.x + w / 2,
            y: this.start.y + (m * w) / 2
          }
        }
      }
      // 上下相交
      if (h / m >= -w && h / m <= w) {
        if (this.start.y > this.end.y) {
          console.log('上边相交')
          this.targetPoint = {
            x: this.start.x - h / 2 / m,
            y: this.start.y - h / 2
          }
        } else {
          console.log('下边相交')
          this.targetPoint = {
            x: this.start.x + h / 2 / m,
            y: this.start.y + h / 2
          }
        }
      }
    }
  }
}
</script>

红色的点就是求的的交点
