常规&高级UI编程（第三次课）｜青训营笔记

这是我参与「第四届青训营」笔记创作活动的第5天。

Android UI组件

UI：UserInterface

图形用户界面

UI界面由多个不同格功能的UI组件构成

Android SDK中提供了大量的UI组件

常规UI组件大多由Android Framework中的Android.widget这个package提供。

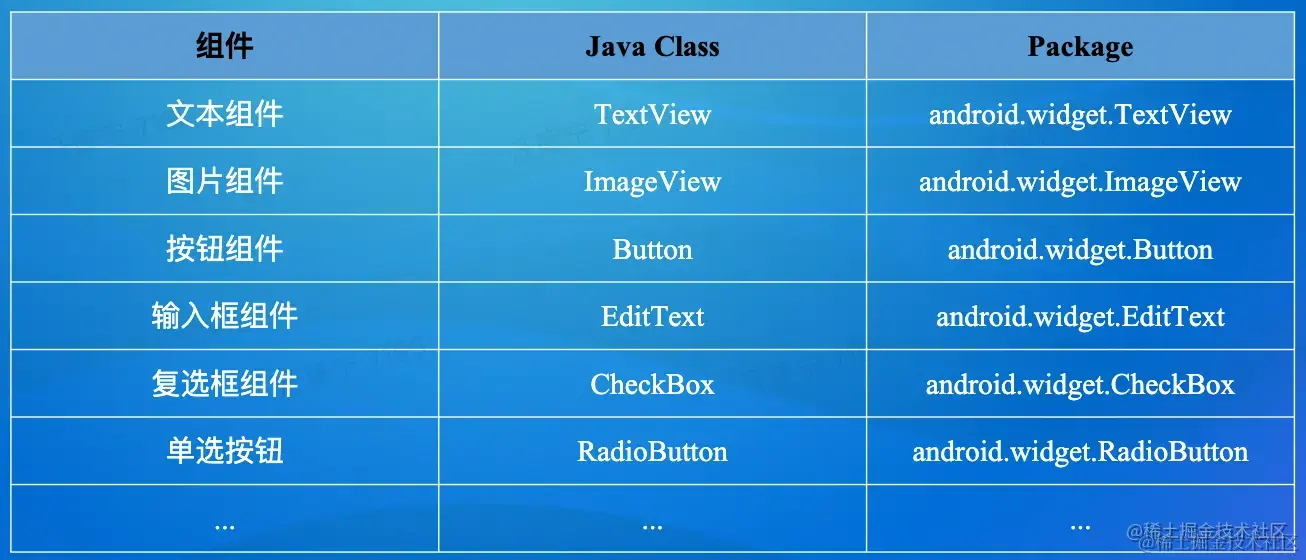

常规UI组件

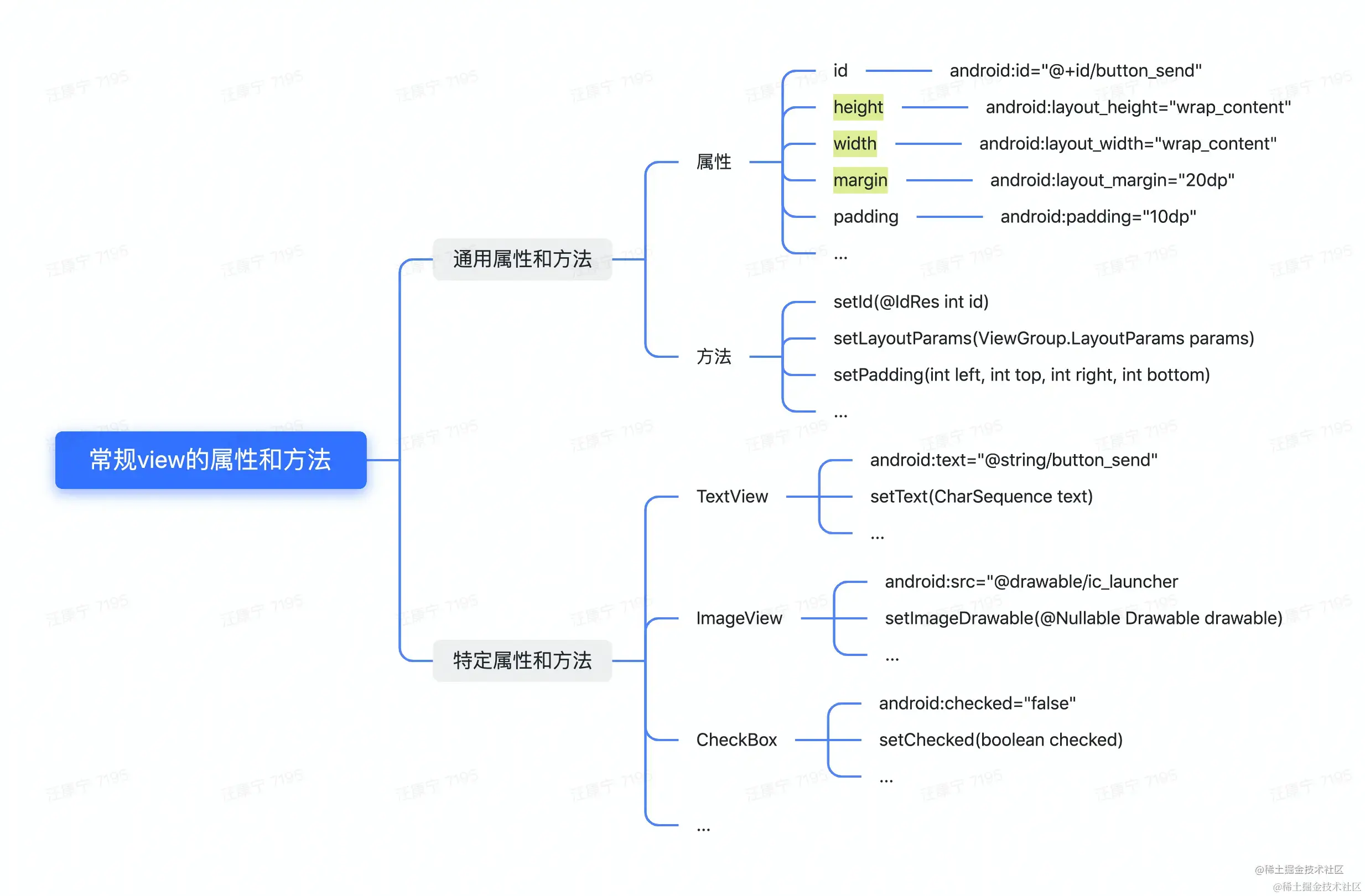

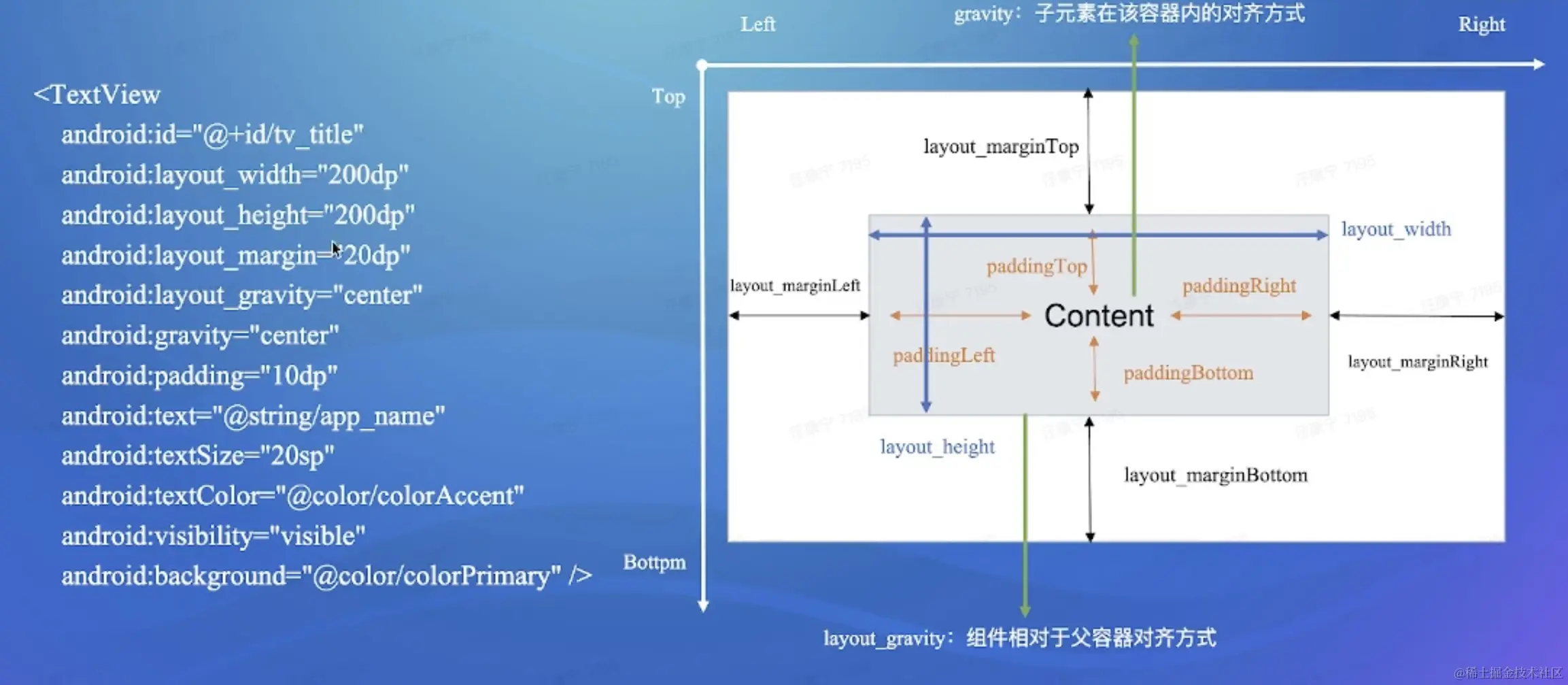

常规UI组件的属性和方法

常规UI组件的使用

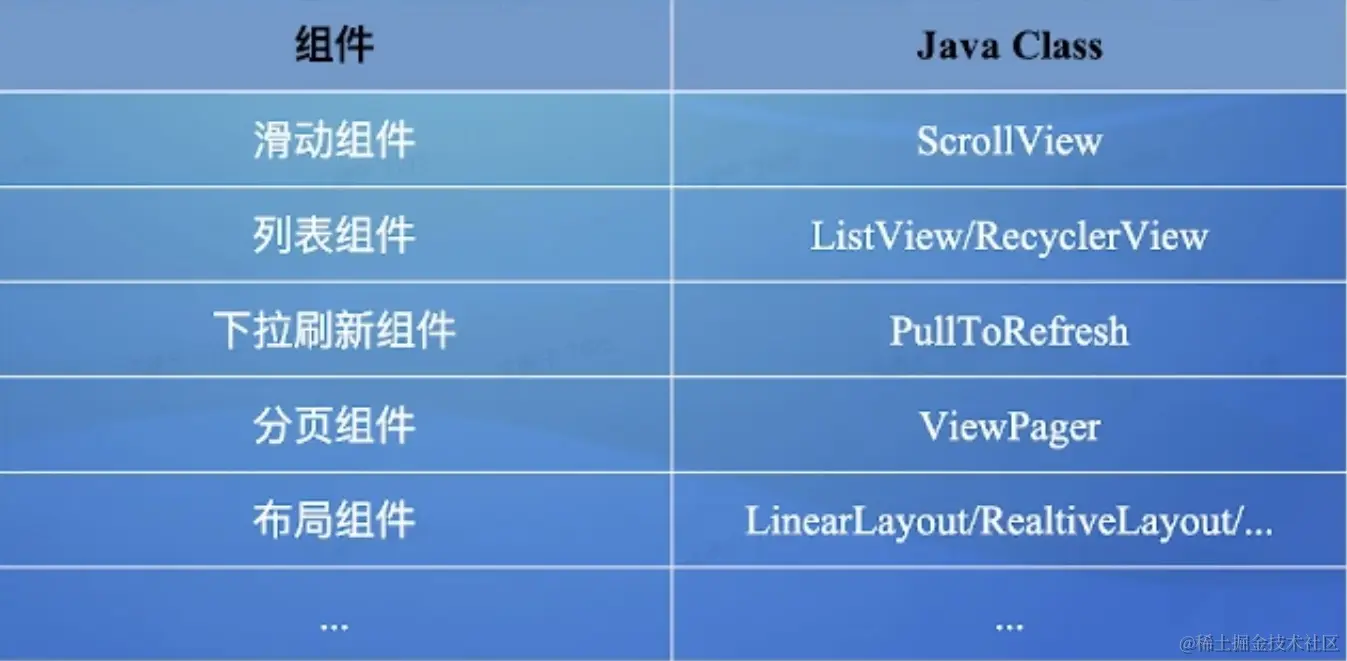

高级UI组件

常规UI组件大多是View，高级UI组件大多是ViewGroup，比常规UI组件有更多的功能。

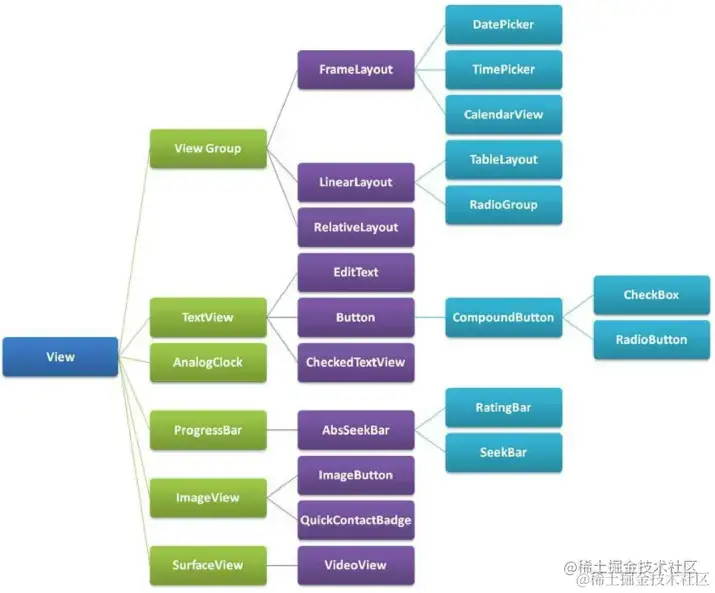

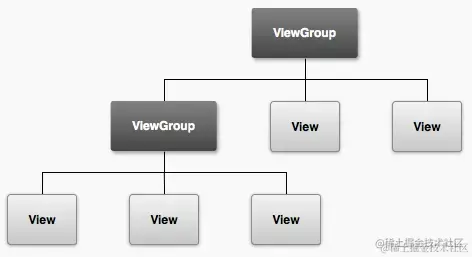

UI组件的关系

布局

如何将多个UI组件组成一个页面：大小、、位置、层级

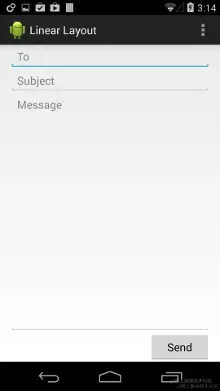

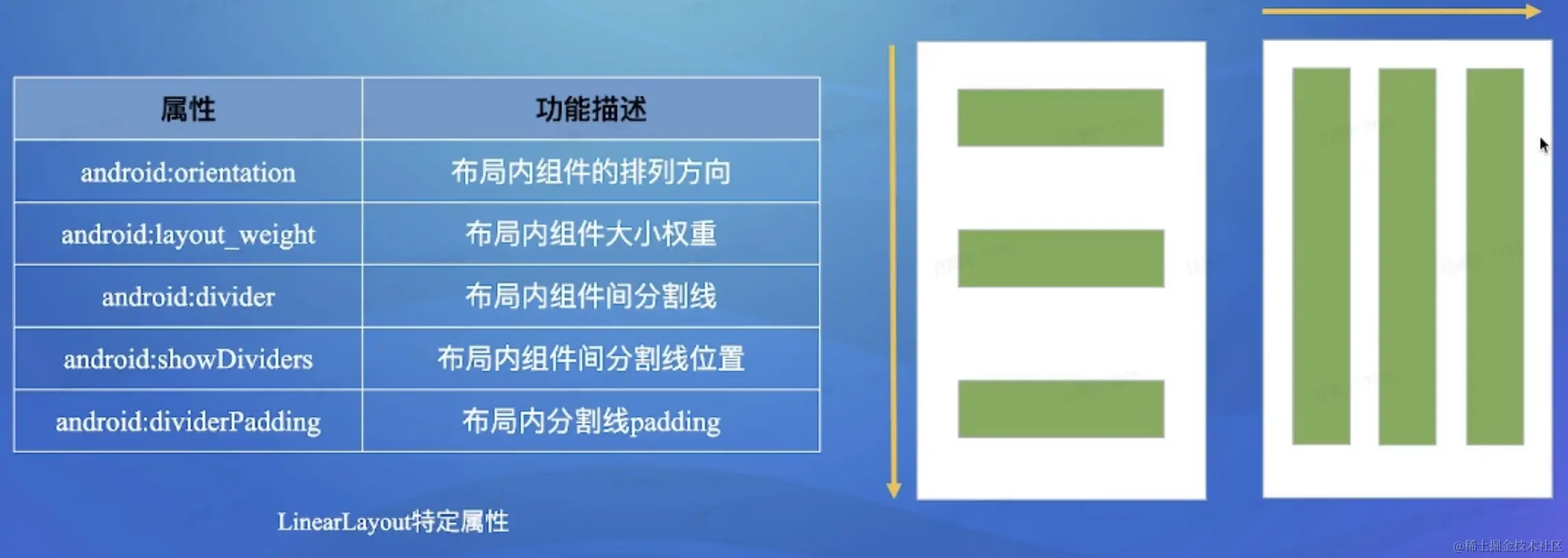

LinearLayout

示例：

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:paddingLeft="16dp"
    android:paddingRight="16dp"
    android:orientation="vertical" >

    <EditText
        android:layout_width="match_parent"
        android:layout_height="wrap_content" />

    <EditText
        android:layout_width="match_parent"
        android:layout_height="wrap_content" />

    <EditText
        android:layout_width="match_parent"
        android:layout_height="0dp"
        android:layout_weight="1"
        android:gravity="top" />

    <Button
        android:layout_width="100dp"
        android:layout_height="wrap_content"
        android:layout_gravity="right" />
</LinearLayout>

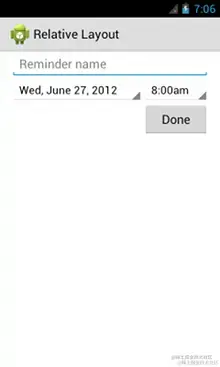

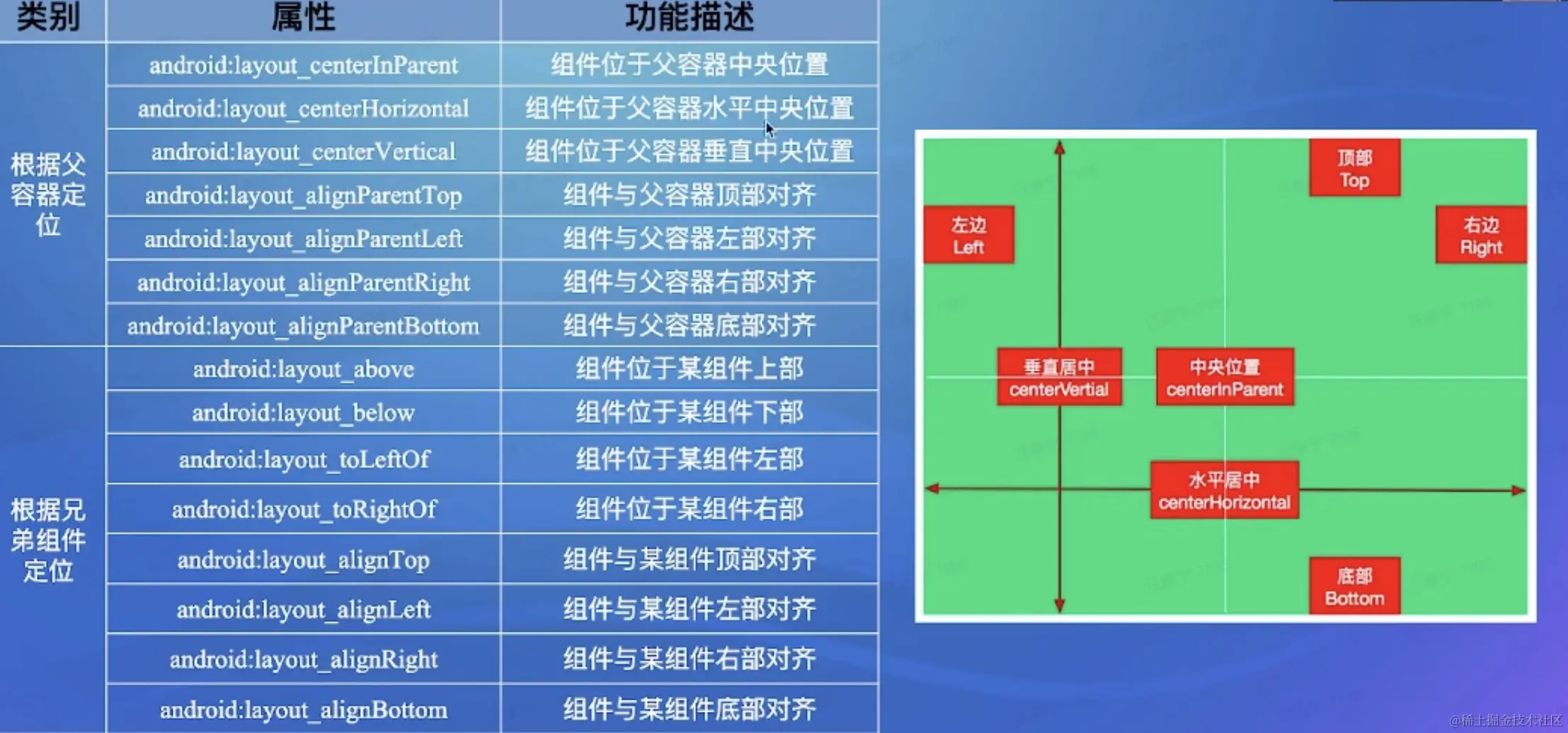

RelativeLayout

示例：

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"    android:layout_height="match_parent"
    android:paddingLeft="16dp"    android:paddingRight="16dp" >

    <EditText
        android:id="@+id/name"
        android:layout_width="match_parent"
        android:layout_height="wrap_content" />

     <Spinner
        android:id="@+id/dates"
        android:layout_width="0dp"    android:layout_height="wrap_content"
        android:layout_below="@id/name"
        android:layout_alignParentLeft="true"
        android:layout_toLeftOf="@+id/times" />

    <Spinner
        android:id="@id/times"
        android:layout_width="96dp"    android:layout_height="wrap_content"
        android:layout_below="@id/name"
        android:layout_alignParentRight="true" />

    <Button
        android:layout_width="96dp"    android:layout_height="wrap_content"
        android:layout_below="@id/times"
        android:layout_alignParentRight="true"  />
</RelativeLayout>

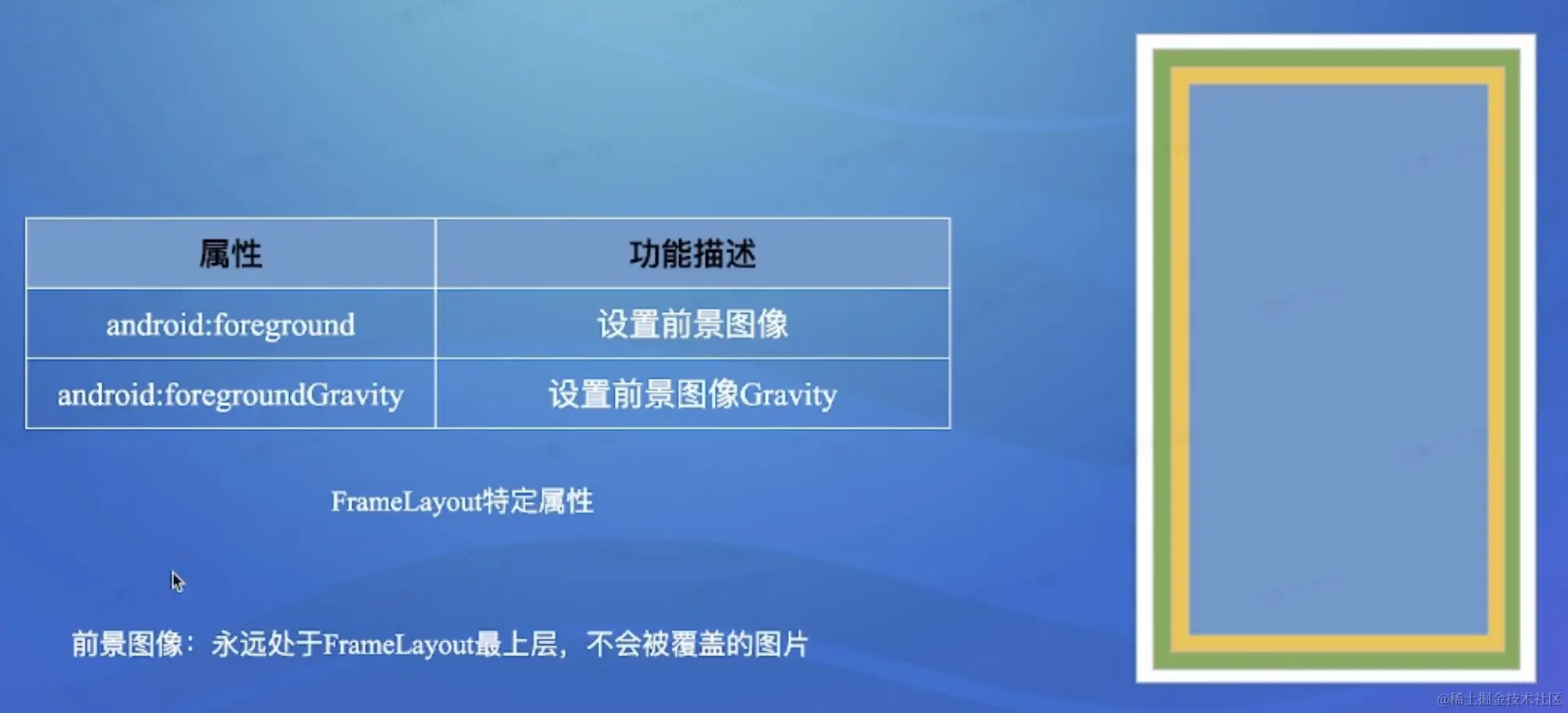

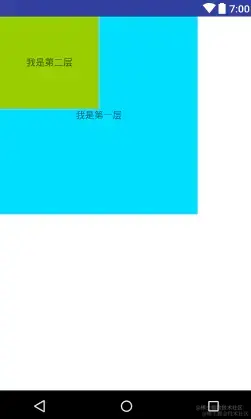

FramgLayout

示例：

<FrameLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:background="@android:color/white">

    <TextView
        android:layout_width="300dp"
        android:layout_height="300dp"
        android:gravity="center"
        android:background="@android:color/holo_blue_bright"
        android:text="我是第一层"/>

    <TextView
        android:layout_width="150dp"
        android:layout_height="140dp"
        android:gravity="center"
        android:background="@android:color/holo_green_light"
        android:text="我是第二层"/>

</FrameLayout>

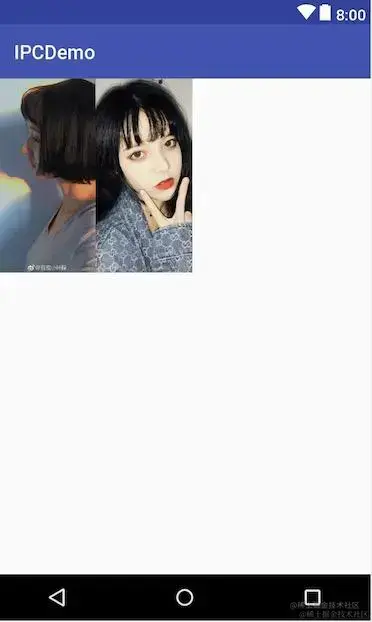

ConstraintLayout

示例：

<android.support.constraint.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <ImageView
        android:id="@+id/iv_beauty"
        android:layout_width="100dp"
        android:layout_height="200dp"
        android:scaleType="centerCrop"
        android:src="@drawable/beauty"
        app:layout_constraintLeft_toLeftOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <ImageView
        android:id="@+id/iv_girl"
        android:layout_width="100dp"
        android:layout_height="0dp"
        android:scaleType="centerCrop"
        android:src="@drawable/girl"
        app:layout_constraintBottom_toBottomOf="@+id/iv_beauty"
        app:layout_constraintLeft_toRightOf="@+id/iv_beauty"
        app:layout_constraintTop_toTopOf="parent" />
</android.support.constraint.ConstraintLayout>

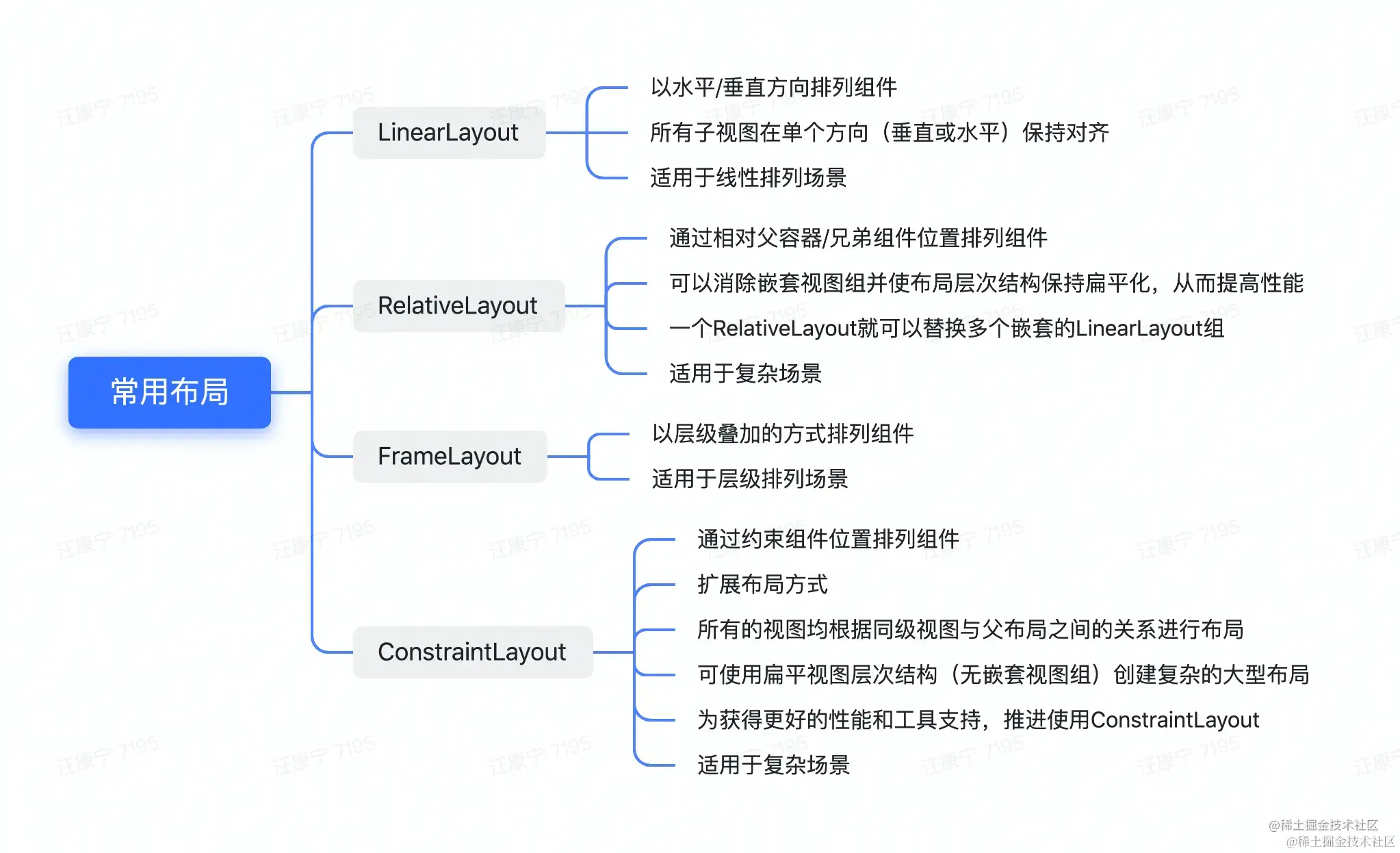

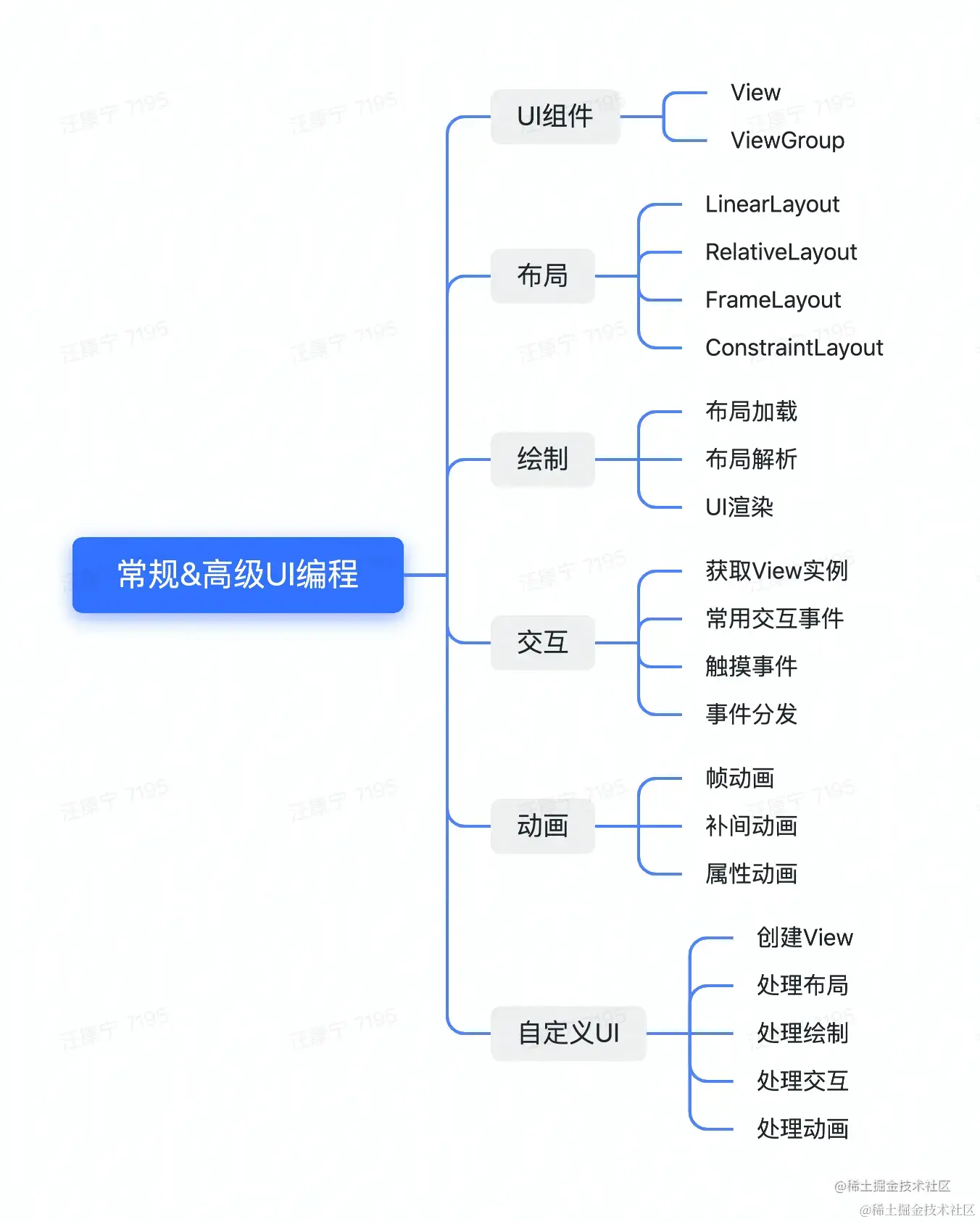

总结

渲染

布局加载

绘制一个Activity要进行三步：1.编写布局文件。2.注册Manifest。3.在ACtivity中设置布局文件。

XML里描述的View是怎么绘制到屏幕上的？通过向下查找源码，一直到AppCompatDelegate类里面的create()方法后接着找到setContentView(int resId)方法可知，setContentView最终创建了DecorView，并由LayoutInflater来加载了XML文件。

@Override
public void setContentView(int resId) {
    ensureSubDecor();
    ViewGroup contentParent = (ViewGroup) mSubDecor
    .findViewById(android.R.id.content);
    contentParent.removeAllViews();
    LayoutInflater.from(mContext).inflate(resId, contentParent);
    mOriginalWindowCallback.onContentChanged();
}

布局解析

LayoutInflater到底做了什么？它有一个XML文件的解析器，往下继续进行解析，调用内部的rInflate(XmlPullParser attrs,boolean finishInflate)方法，根据XML文件生成了View实例，并将View实例添加到了其ViewGroup中。

void rInflate(XmlPullParser parser, View parent, Context context,
        AttributeSet attrs, boolean finishInflate) throws XmlPullParserException, IOException {
    while (((type = parser.next()) != XmlPullParser.END_TAG||
            parser.getDepth() > depth) && type != XmlPullParser.END_DOCUMENT) {
            // 省略
            // 核心代码
            final View view = createViewFromTag(parent, name, context, attrs);
            final ViewGroup viewGroup = (ViewGroup) parent;
            final ViewGroup.LayoutParams params = viewGroup.generateLayoutParams(attrs);
            rInflateChildren(parser, view, attrs, true);
            viewGroup.addView(view, params);
    }
}

XML中的View是如何生成实例的？根据XML中View类名找到相应的View，并将XML中的描述属性解析为AttributeSet，并作为第二个参数传给了View构造器。

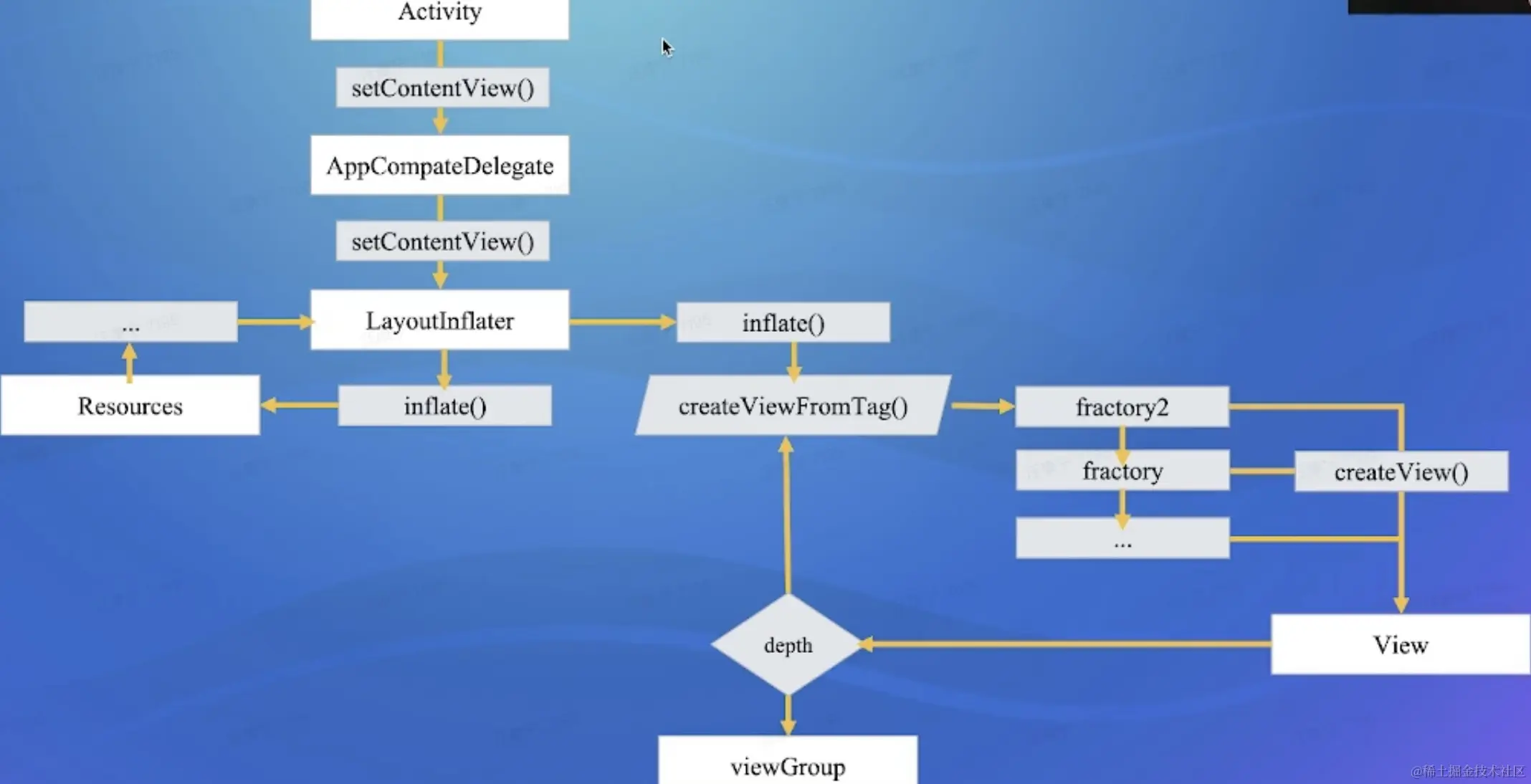

布局解析-小结

UI渲染

为什么Activity在onResume()之后才显示？

onCreate():setContentView()创建了DecorView，并将layout中的View添加进DecorView中。

onResume():ActivityThread.handleResumeActivity():
1.WindowManagerImpl.addView
2.创建ViewRootImpl
3.ViewRootImpl.setView
4.ViewRootImpl.requestLayout()，触发页面绘制

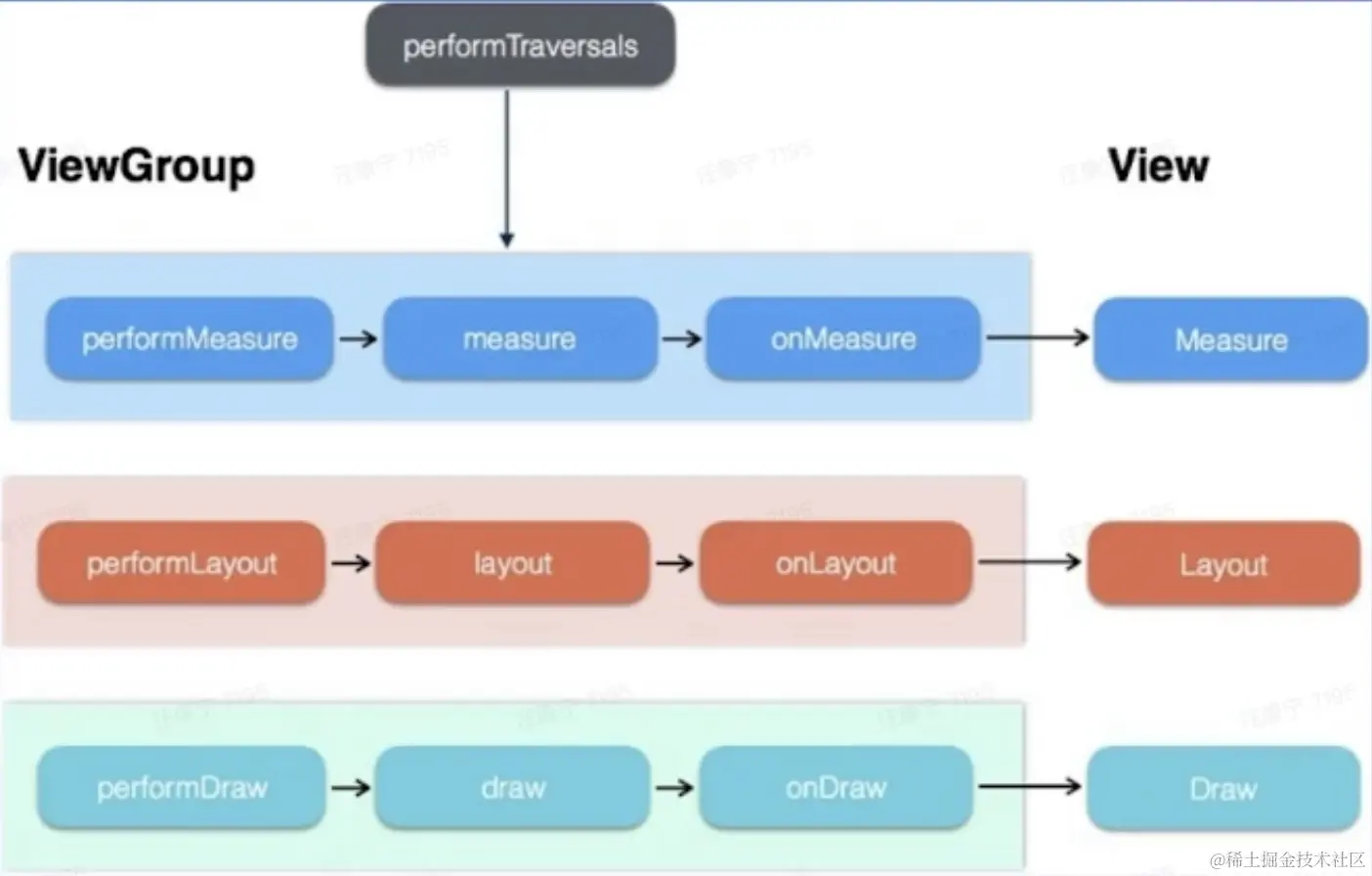

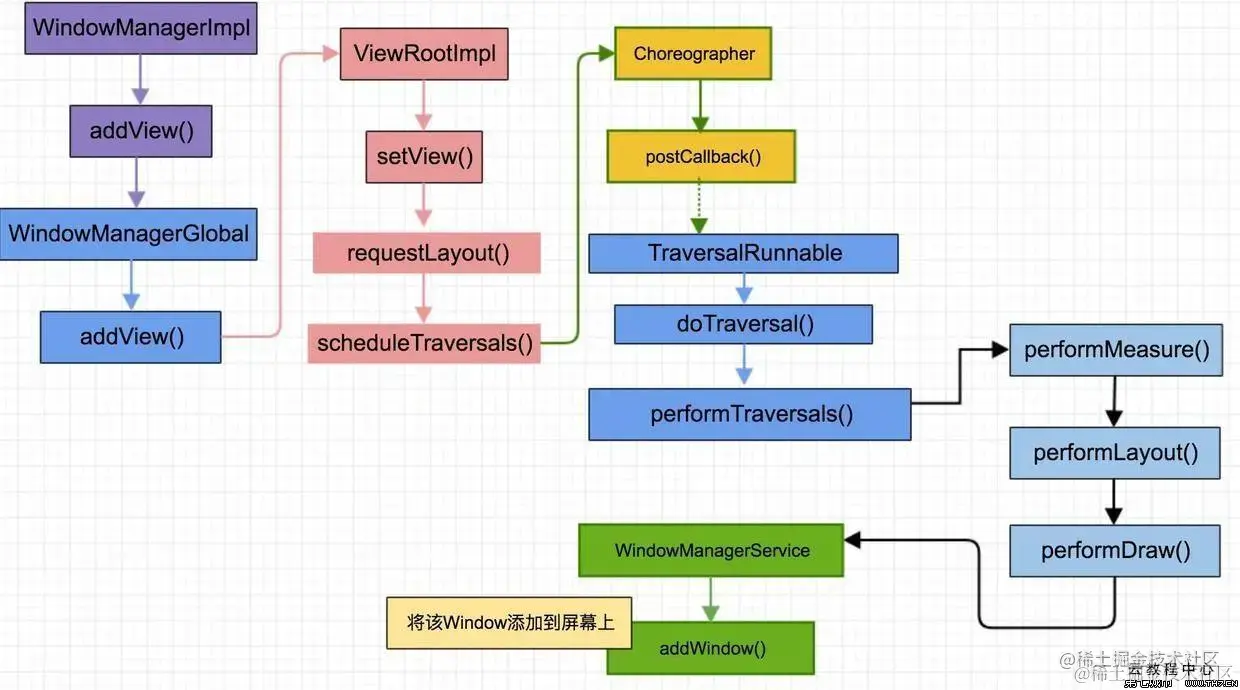

View绘制流程

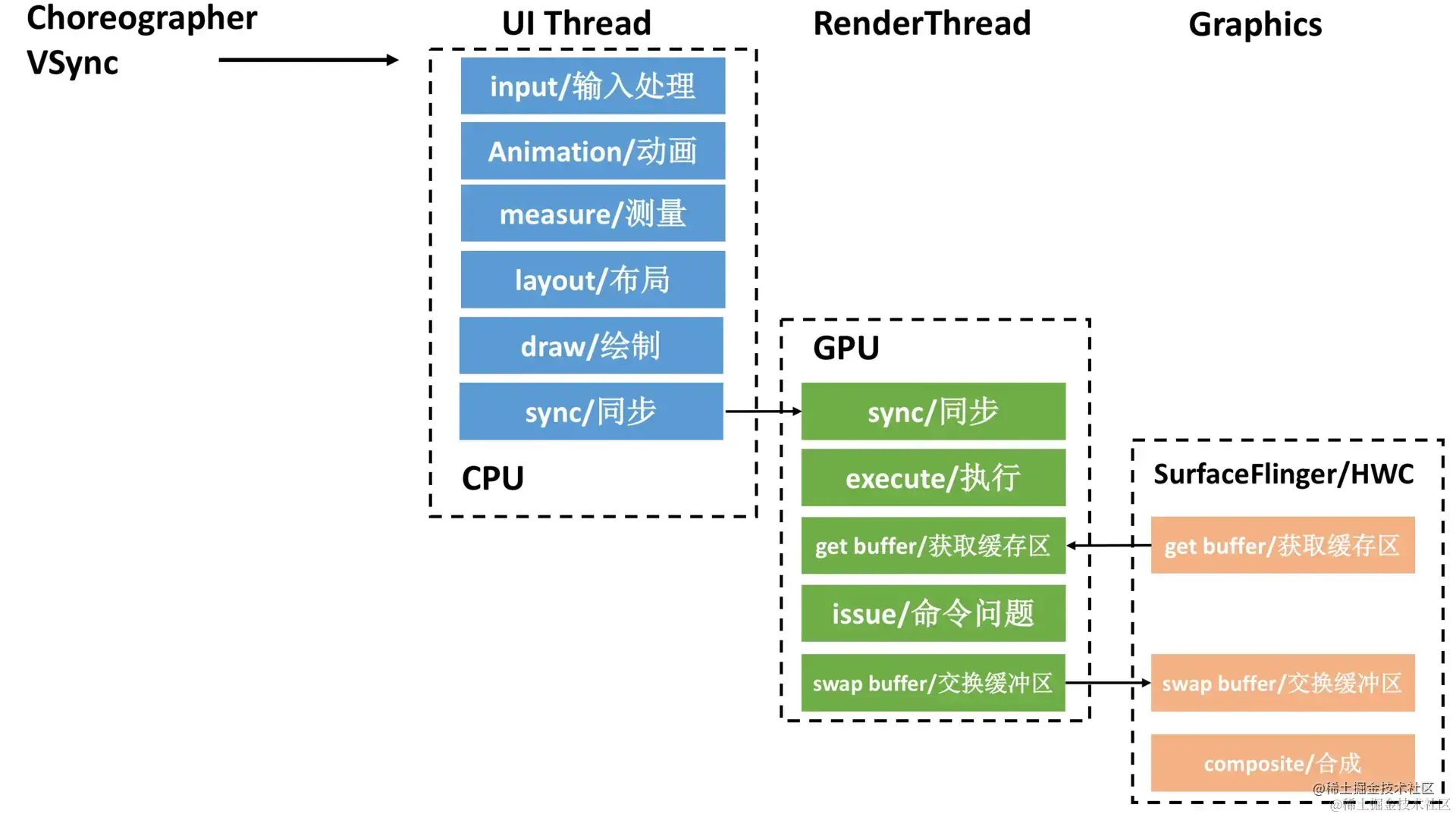

页面绘制流程

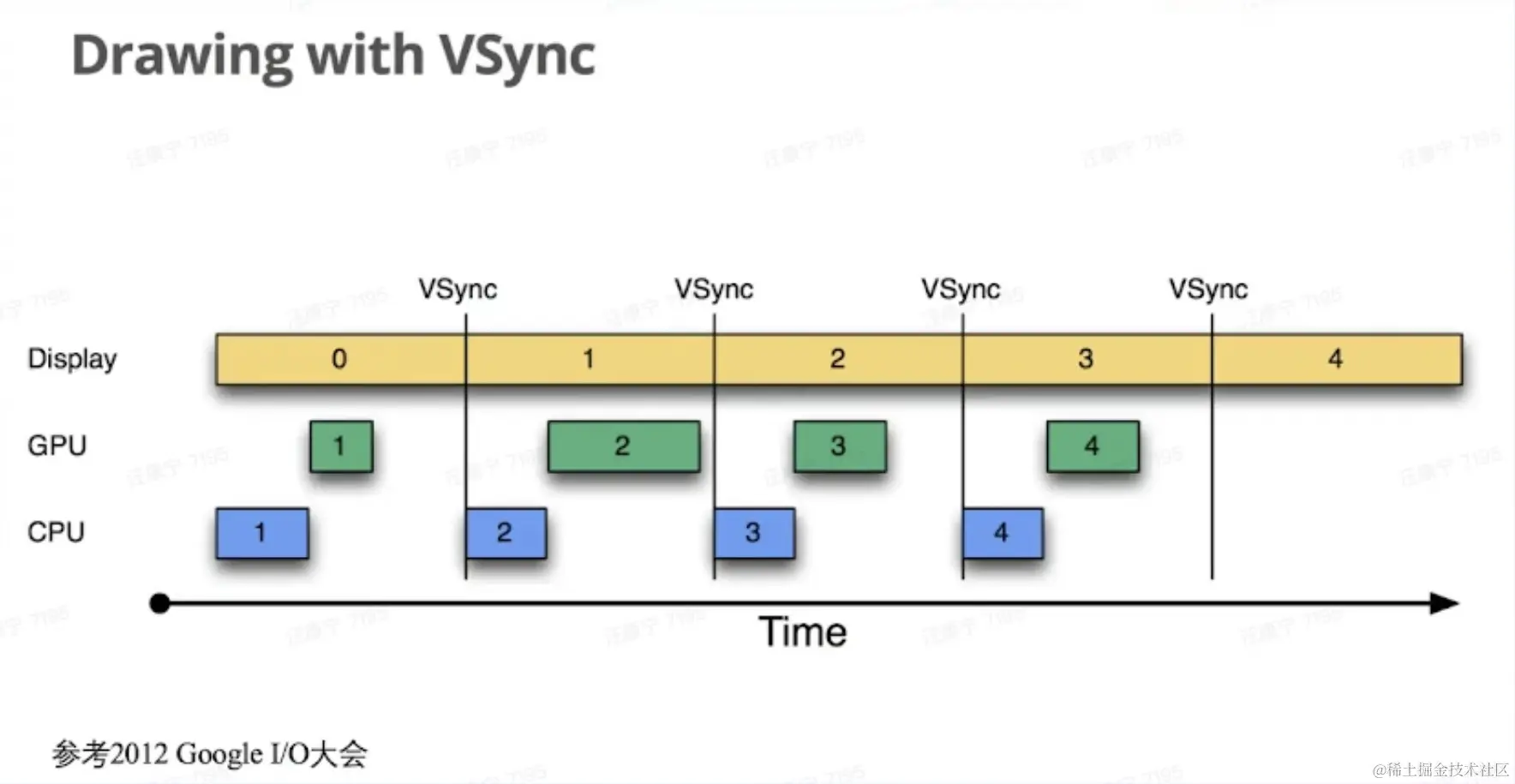

Vsync信号

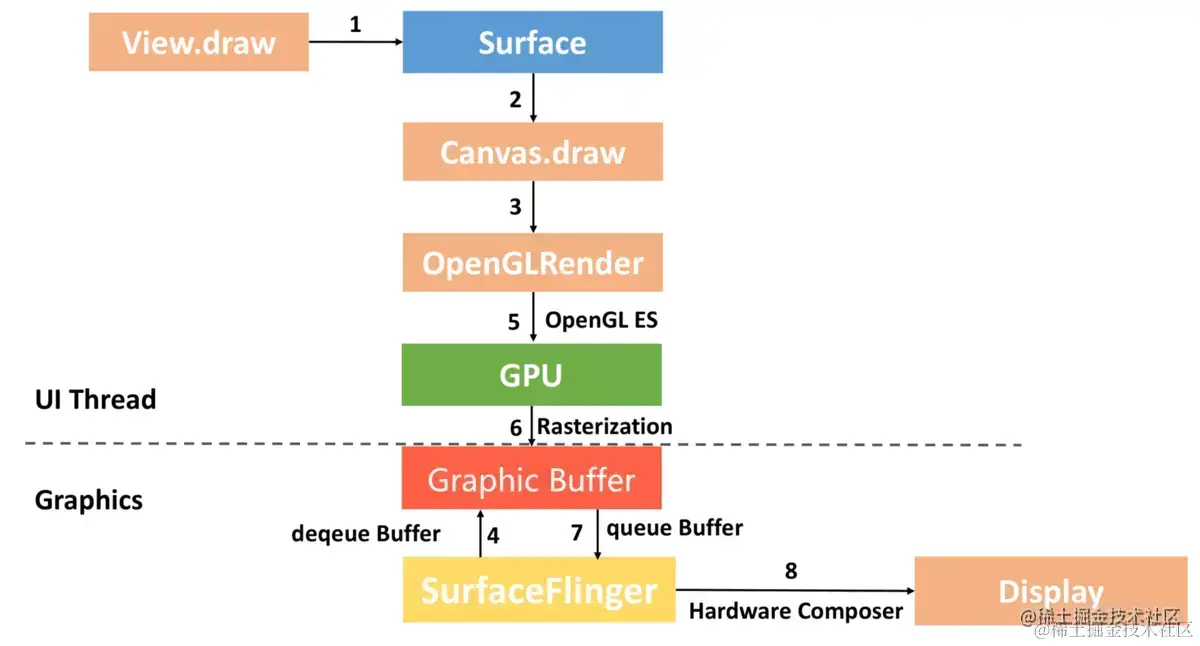

UI渲染流程

渲染总结

交互

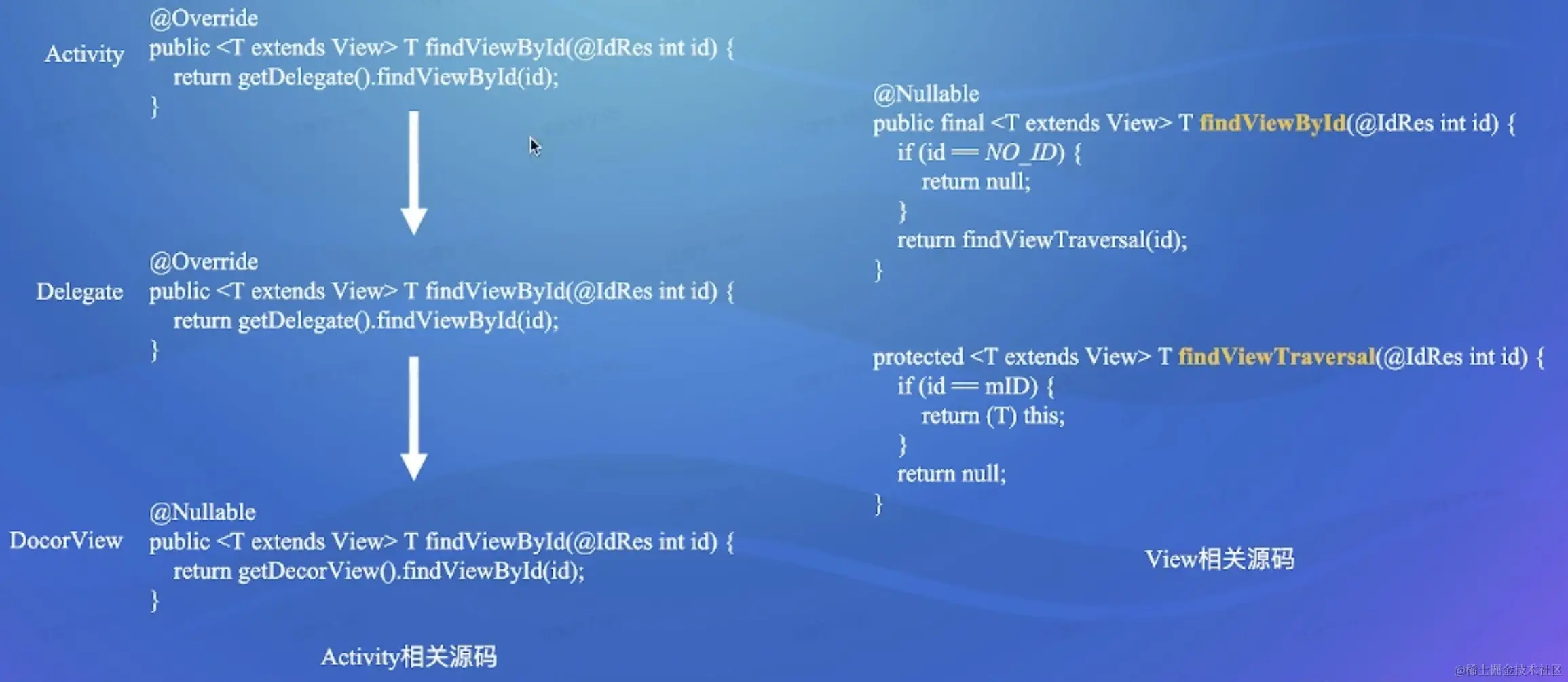

为什么findViewByid可以找到对应的view实例？

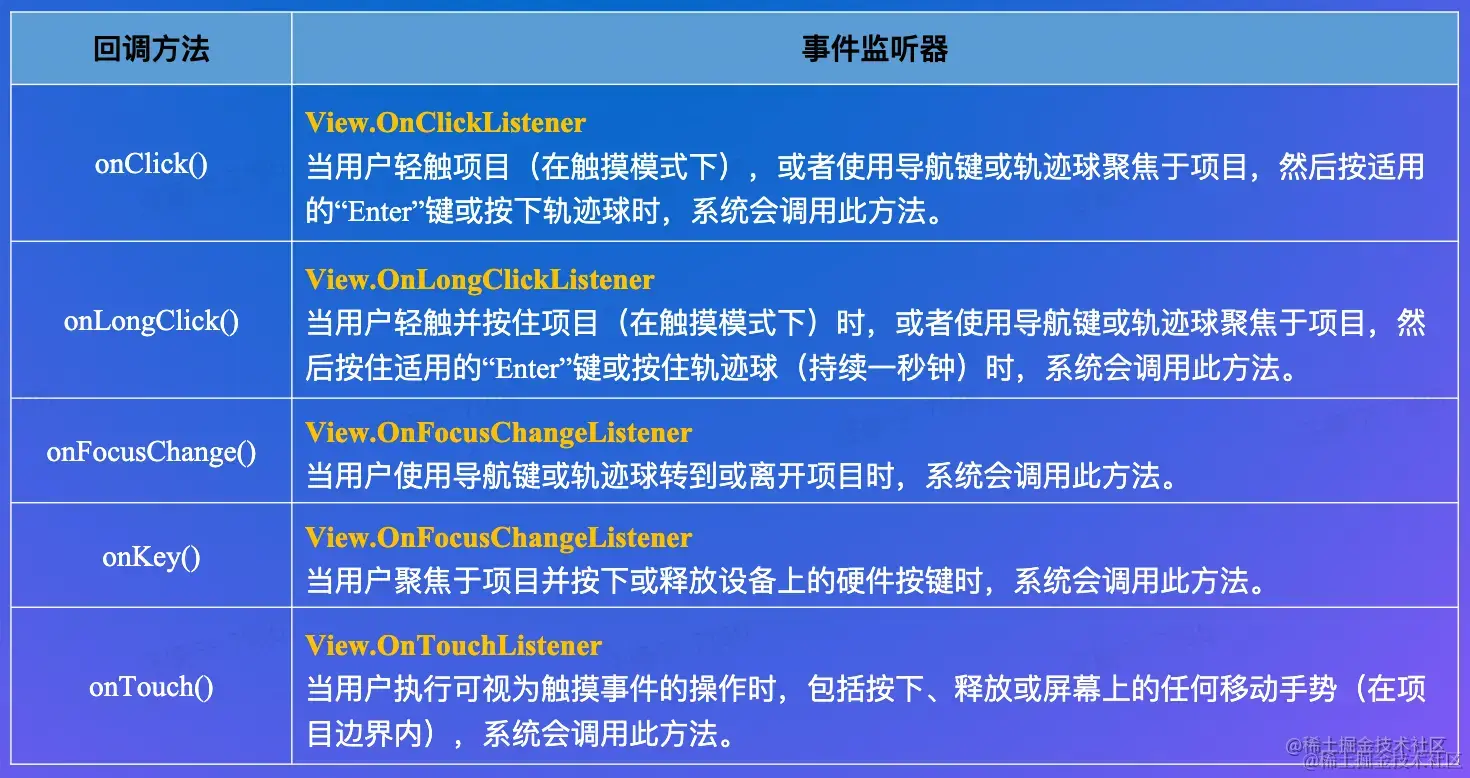

常用事件监听器

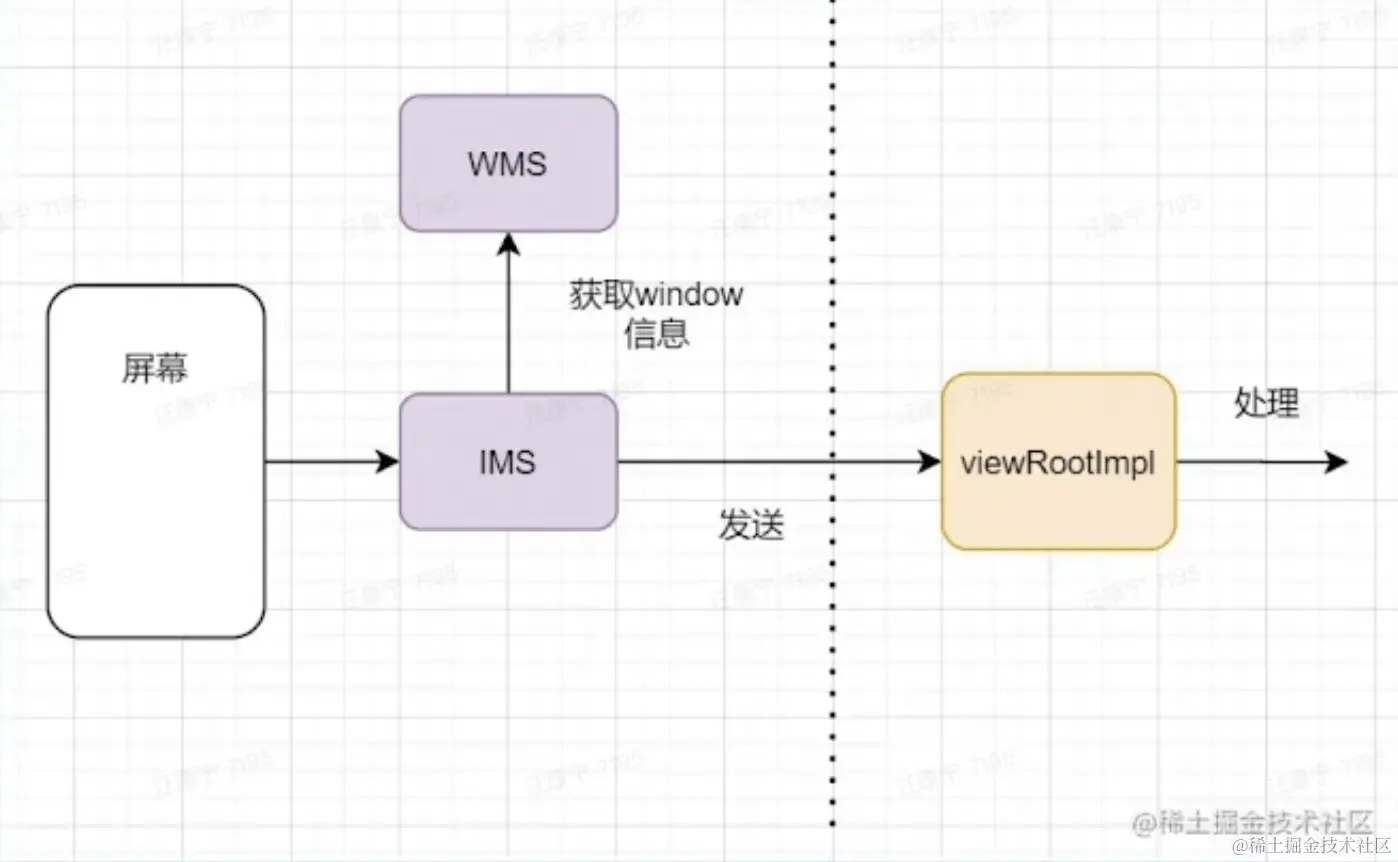

屏幕触摸事件

所有的交互事件都来自于对屏幕触摸信号的处理，View.OnClickListener()等常用点击事件是对交互事件的二次封装

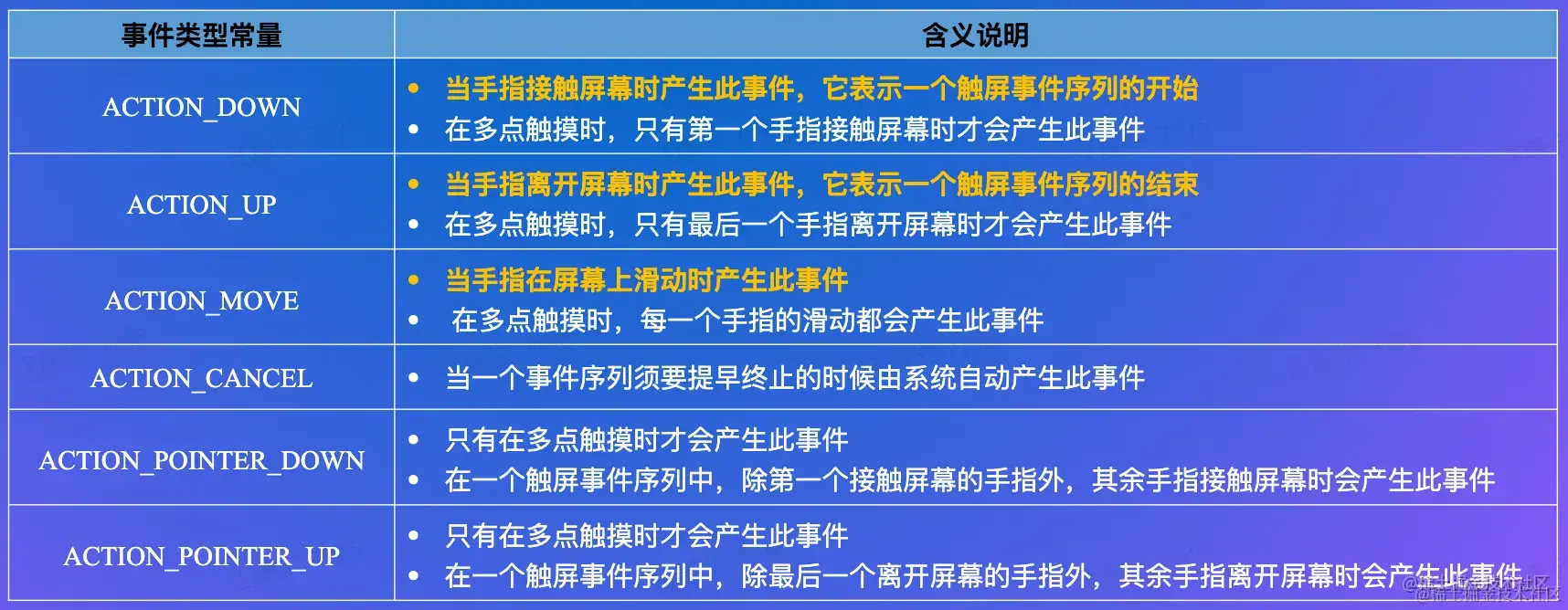

用户触摸屏幕时，系统将建立一系列的MotionEvent对象，MotionEvent包含关于发生触摸的位置和时间等细节信息，MotionEvent对象被传递到相应的捕获函数中，例如onTouchEvent()

捕获触摸事件

• Activity和View都有onTouchEvent()，用于处理触摸事件。
• 当用户触摸屏幕时，会回调触摸视图上的onTouchEvent()。 对于最终被识别为手势的每个轻触事件序列，onTouchEvent() 都会多次被触发。

    public class MainActivity extends Activity {
        @Override
        public boolean onTouchEvent(MotionEvent event){
            int action = MotionEventCompat.getActionMasked(event);
            switch(action) {
                case (MotionEvent.ACTION_DOWN) :
                    Log.d(DEBUG_TAG,"Action was DOWN");
                    return true;
                case (MotionEvent.ACTION_MOVE) :
                    Log.d(DEBUG_TAG,"Action was MOVE");
                    return true;
                case (MotionEvent.ACTION_UP) :
                    Log.d(DEBUG_TAG,"Action was UP");
                    return true;
                case (MotionEvent.ACTION_CANCEL) :
                    Log.d(DEBUG_TAG,"Action was CANCEL");
                    return true;
                case (MotionEvent.ACTION_OUTSIDE) :
                    Log.d(DEBUG_TAG,"Movement occurred outside bounds " + "of current screen element");
                    return true;
                default :
                    return super.onTouchEvent(event);
        }
    }

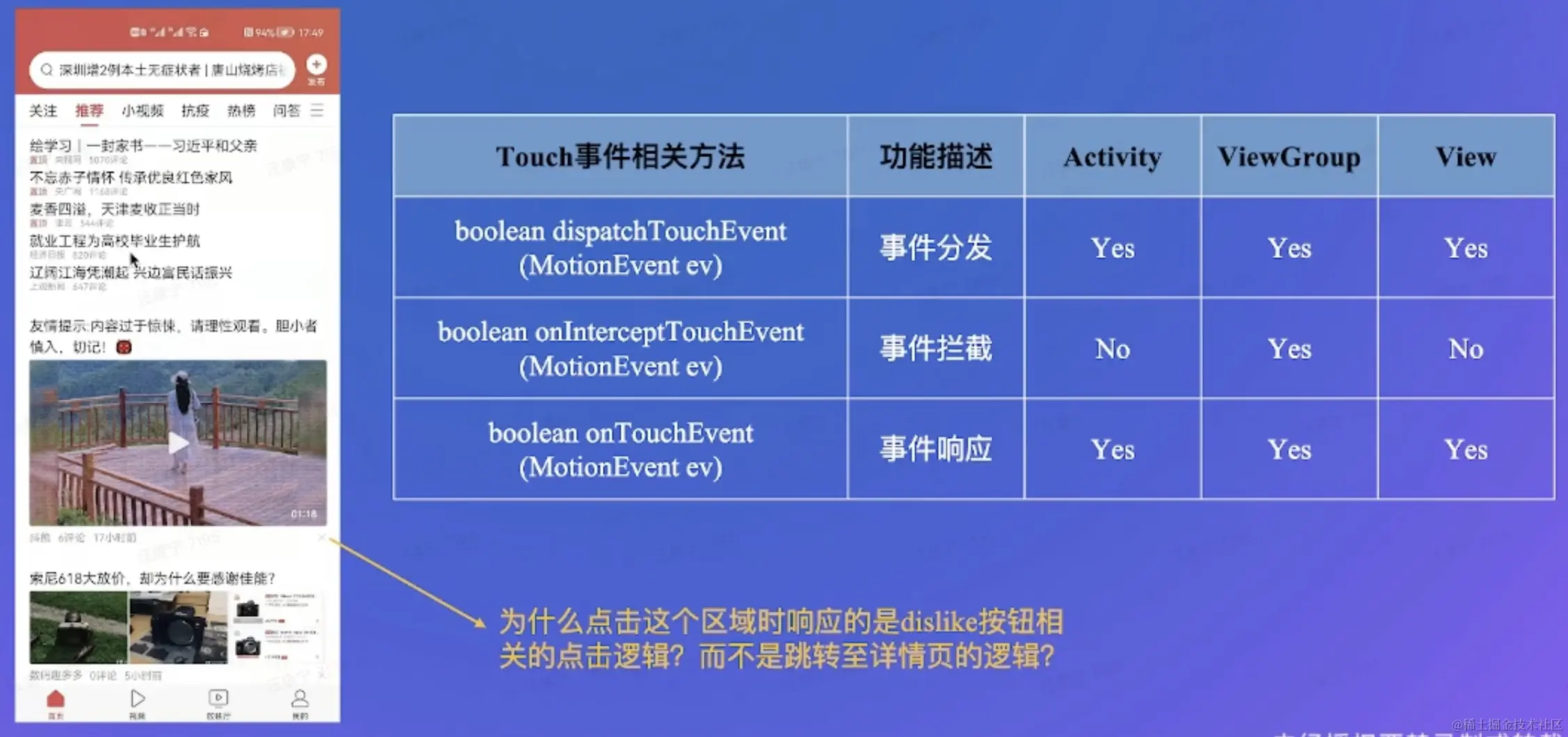

触摸事件分发

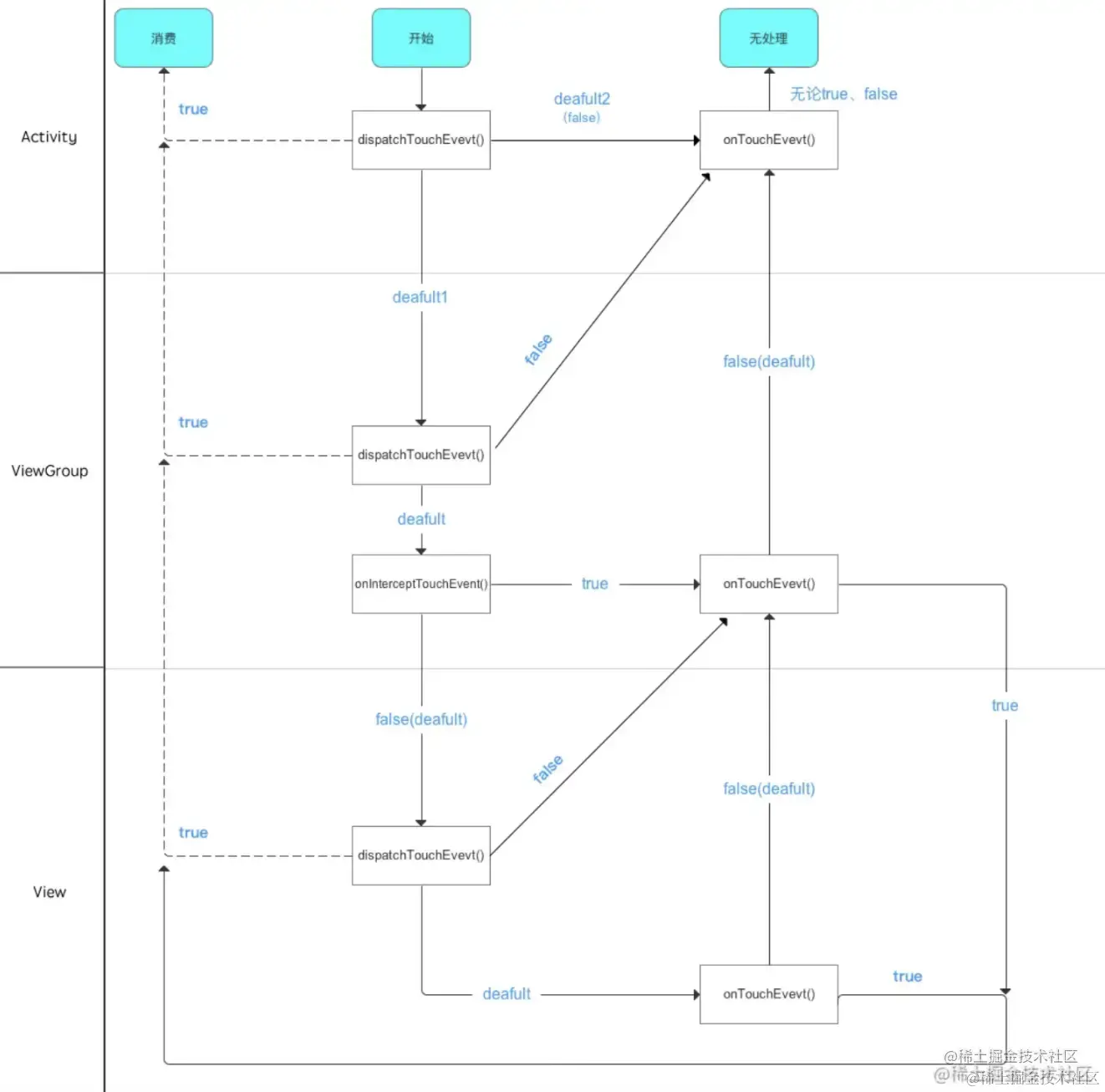

事件处理流程

View的事件响应

1.在onToucheEvent()中的ACTION_DOWN设置了一个延时Runnable，用于处理onLongClickListener 2.在onTouchEvent()的ACTION_UP中，判断onLongClick是否执行，未执行则移除，然后执行onClickLlistener

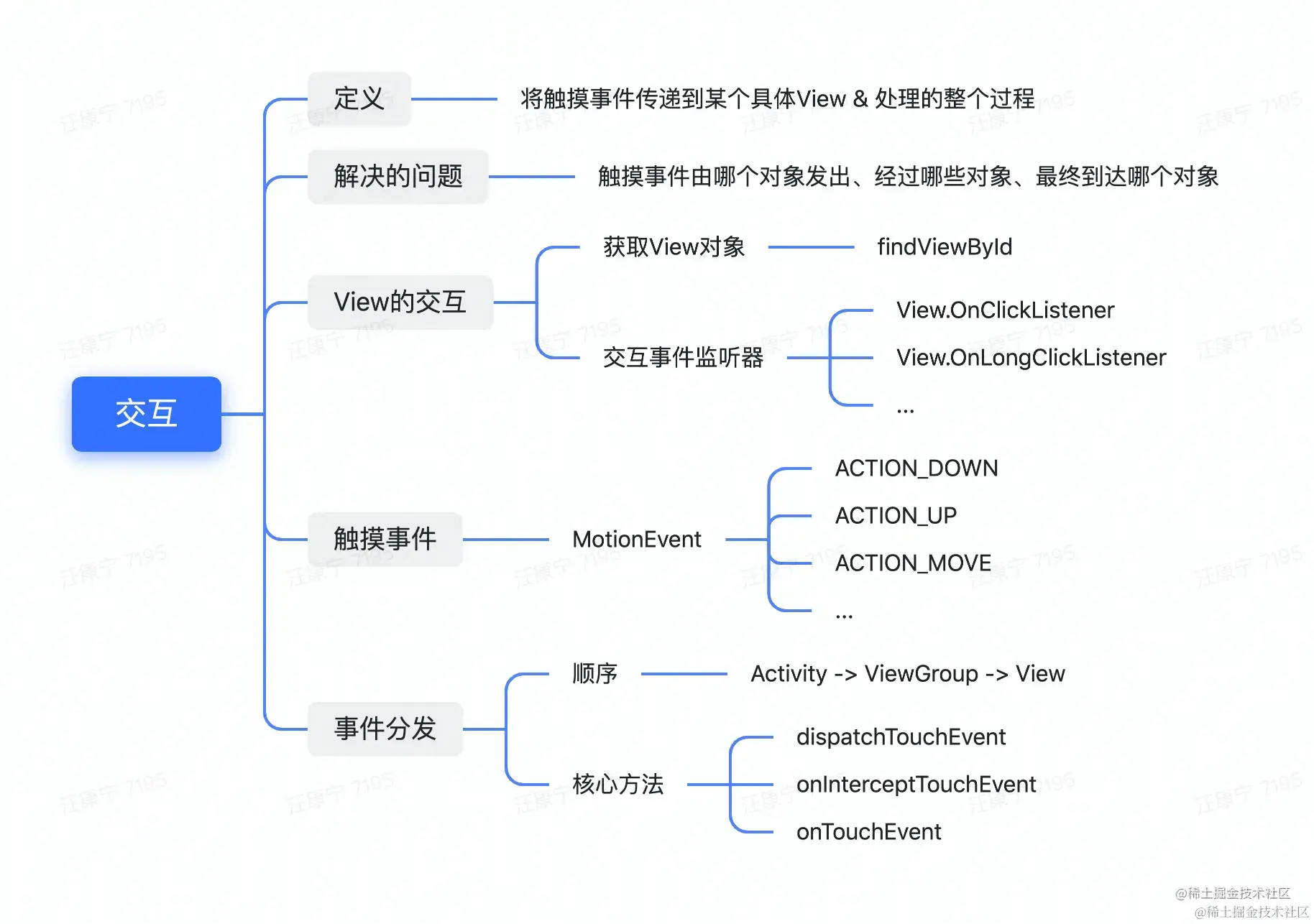

交互总结

动画

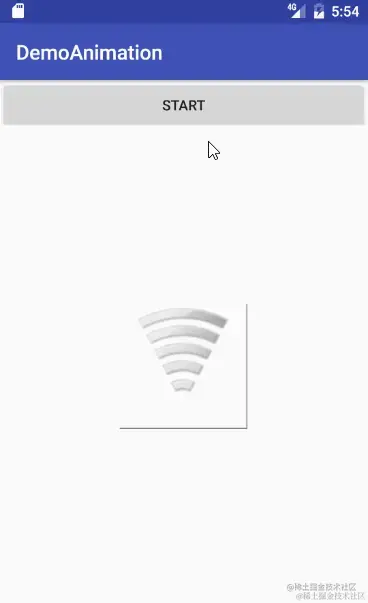

帧动画

示例

<?xml version="1.0" encoding="utf-8"?>
<animation-list xmlns:android="http://schemas.android.com/apk/res/android"
    android:oneshot="false">
    <item android:drawable="@drawable/ic_wifi_0" android:duration="100"/>
    <item android:drawable="@drawable/ic_wifi_1" android:duration="100"/>
    <item android:drawable="@drawable/ic_wifi_2" android:duration="100"/>
    <item android:drawable="@drawable/ic_wifi_3" android:duration="100"/>
    <item android:drawable="@drawable/ic_wifi_4" android:duration="100"/>
    <item android:drawable="@drawable/ic_wifi_5" android:duration="100"/>
</animation-list>

private void playAnimation() {
    mImageView.setImageResource(R.drawable.frame_anim);
    AnimationDrawable animationDrawable = (AnimationDrawable) mImageView.getDrawable();
    animationDrawable.start();
    ...
    animationDrawable.stop();
}

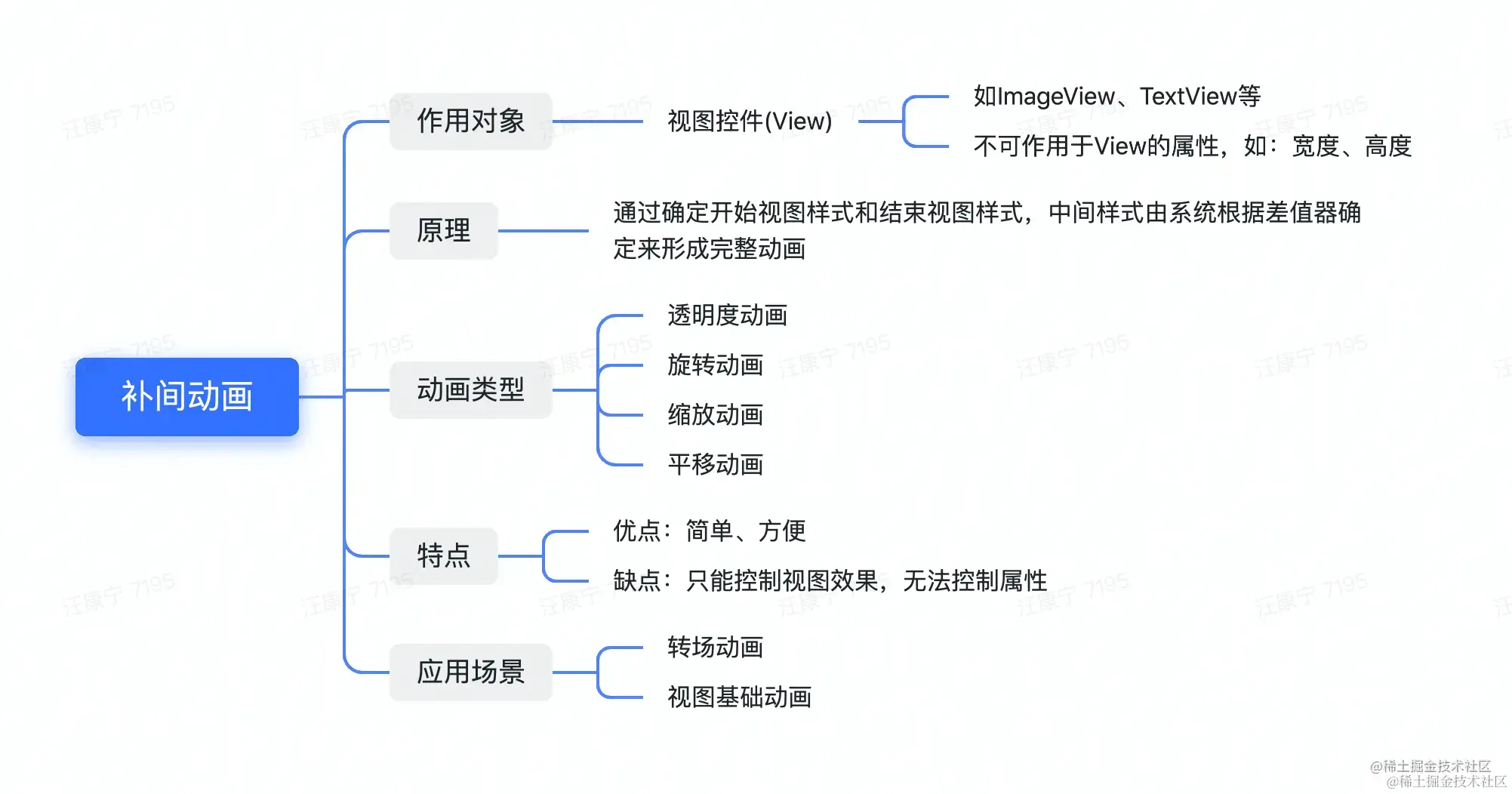

补间动画

示例：

public void tweenedAnimation(View view) {
    // 创建一个透明度动画，透明度从1渐变至0
    AlphaAnimation alphaAnimation = new AlphaAnimation(1, 0);
    alphaAnimation.setDuration(3000);

    // 创建一个旋转动画，从0度旋转至360度
    RotateAnimation rotateAnimation = new RotateAnimation(0, 360,
        Animation.RELATIVE_TO_SELF, 0.5f,Animation.RELATIVE_TO_SELF, 0.5f);
    rotateAnimation.setDuration(3000);

    ScaleAnimation scaleAnimation = new ScaleAnimation(1, 0.5f, 1, 0.5f,
        Animation.RELATIVE_TO_SELF, 0.5f, Animation.RELATIVE_TO_SELF, 0.5f);
    scaleAnimation.setDuration(3000);

    TranslateAnimation translateAnimation = new TranslateAnimation(
        Animation.RELATIVE_TO_SELF, 0, Animation.RELATIVE_TO_SELF, 1,
        Animation.RELATIVE_TO_SELF, 0, Animation.RELATIVE_TO_SELF, 1);
    translateAnimation.setDuration(3000);

    // 组合上述4种动画
    AnimationSet animationSet = new AnimationSet(true);
    animationSet.addAnimation(alphaAnimation);
    animationSet.addAnimation(rotateAnimation);
    animationSet.addAnimation(scaleAnimation);
    animationSet.addAnimation(translateAnimation);
    view.startAnimation(animationSet);
}

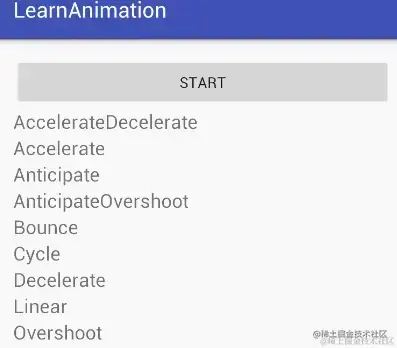

Interpolater:是一个接口，设置属性值从初始值过渡到结束值的变化规律。

View动画小结

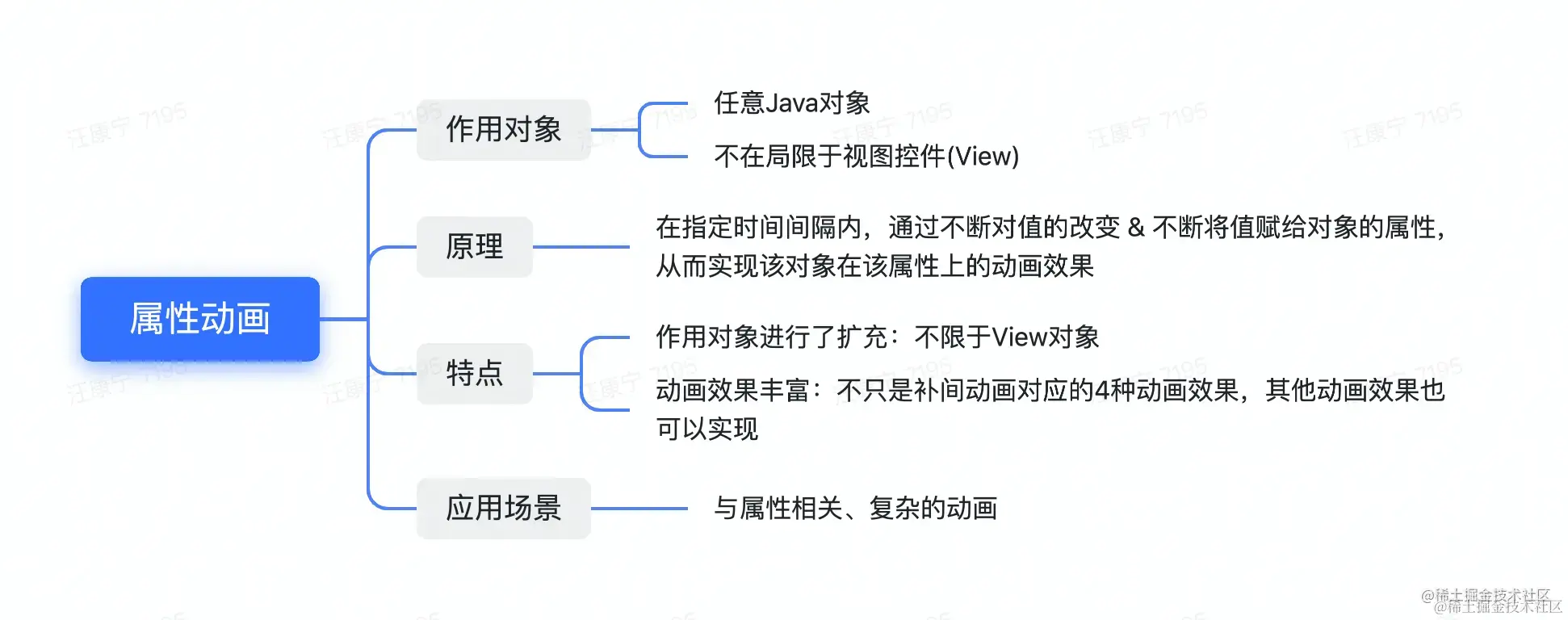

属性动画

示例：

private void startObjectAnimatorSet() {

     // 创建一个ObjectAnimator，将mImageView的scaleX属性值从1变化到0.5
    Animator scaleXAnimator = ObjectAnimator.ofFloat(mImageView, "scaleX", 1, 0.5f);
    scaleXAnimator.setDuration(2000);

     // 创建一个ObjectAnimator，将mImageView的scaleY属性值从1变化到0.5
    Animator scaleYAnimator = ObjectAnimator.ofFloat(mImageView, "scaleY", 1, 0.5f);
    scaleYAnimator.setDuration(2000);

     // 创建一个ObjectAnimator，将mImageView的rotationX属性值从0变化到360
    Animator rotationXAnimator = ObjectAnimator.ofFloat(mImageView, "rotationX", 0, 360);
    rotationXAnimator.setDuration(2000);

     // 创建一个ObjectAnimator，将mImageView的rotationY属性值从0变化到360
    Animator rotationYAnimator = ObjectAnimator.ofFloat(mImageView, "rotationY", 0, 360);
    rotationYAnimator.setDuration(2000);

    // 组合上述4种动画
    AnimatorSet animatorSet = new AnimatorSet();
    animatorSet.play(scaleXAnimator).with(scaleYAnimator)
    .before(rotationXAnimator).after(rotationYAnimator);
    animatorSet.start();
}

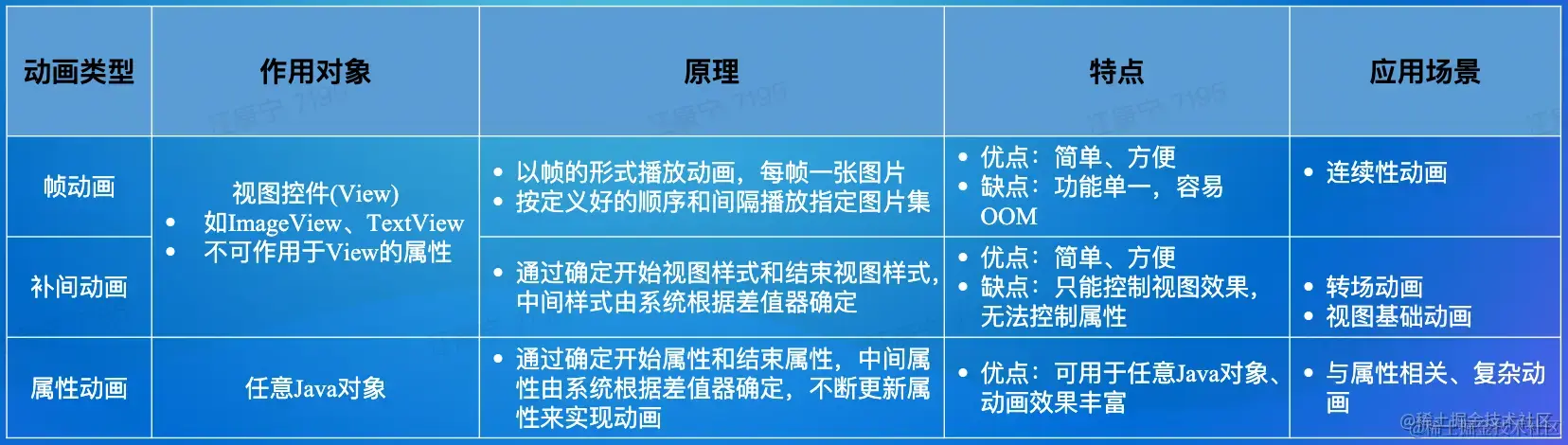

动画总结

两类动画的根本区别在于：是否改变动画本身的属性

• 视图动画：不改变动画的属性，在动画过程中仅对图像进行变换来达到动画效果。无论动画结果在哪，该View的位置和响应区域都是在原地，不会根据结果而移动；
• 属性动画：改变了动画属性 因属性动画在动画过程中对动态改变了对象属性，从而达到了动画效果

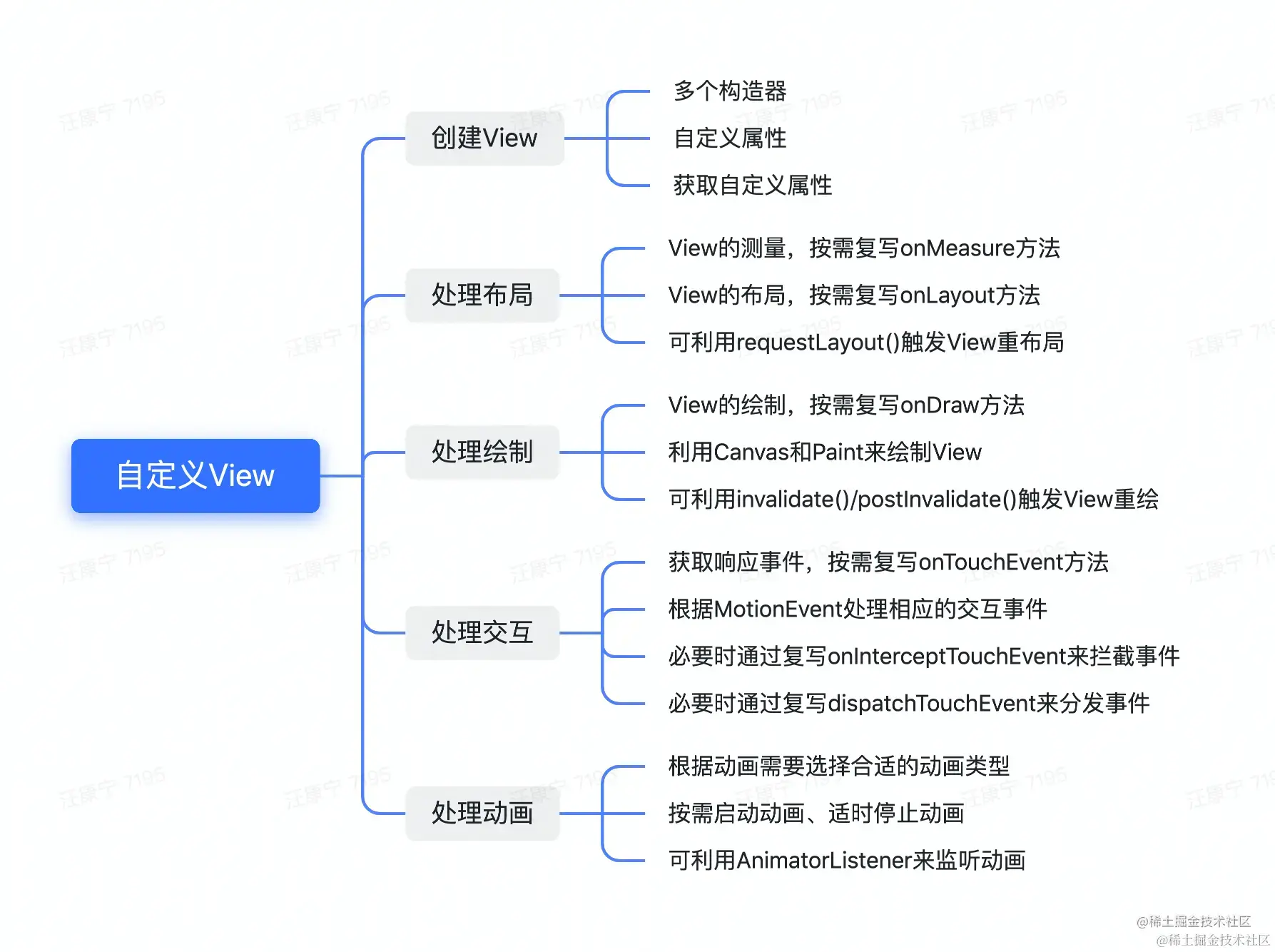

自定义UI

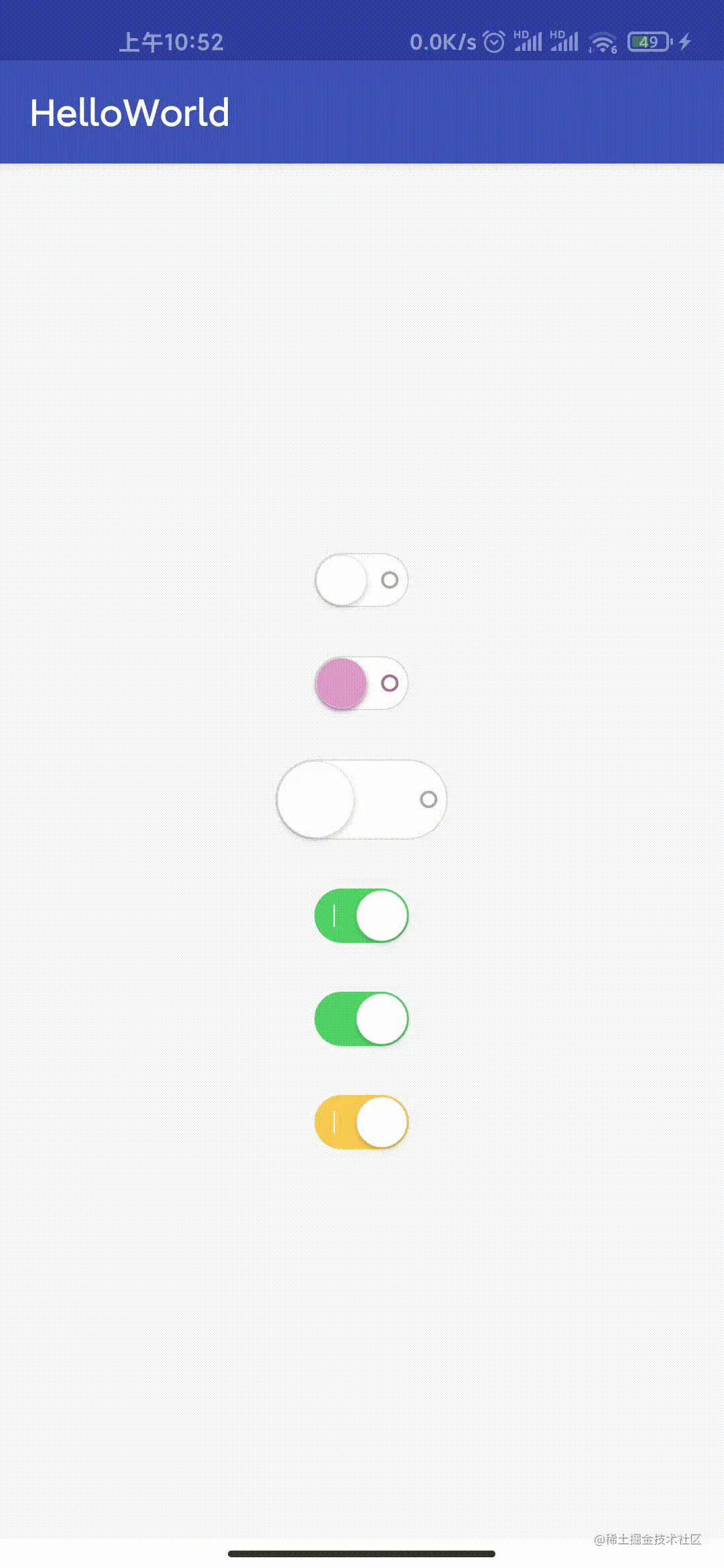

自定义View示例

1.涉及UI组件：与第一节课契合
2.涉及布局
3.涉及渲染：与第二节课契合
4.涉及交互：与第四节课契合
5.涉及动画：与第五节课契合
6.涉及自定义View：第六节课内容

创建View：

public class SwitchButton extends View implements Checkable {

    public SwitchButton(Context context) {
        super(context);
        init(context, null);
    }

    public SwitchButton(Context context, AttributeSet attrs) {
        super(context, attrs);
        init(context, attrs);
    }

    public SwitchButton(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        init(context, attrs);
    }

    @TargetApi(Build.VERSION_CODES.LOLLIPOP)
    public SwitchButton(Context context, AttributeSet attrs, int defStyleAttr, int defStyleRes) {
        super(context, attrs, defStyleAttr, defStyleRes);
        init(context, attrs);
    }

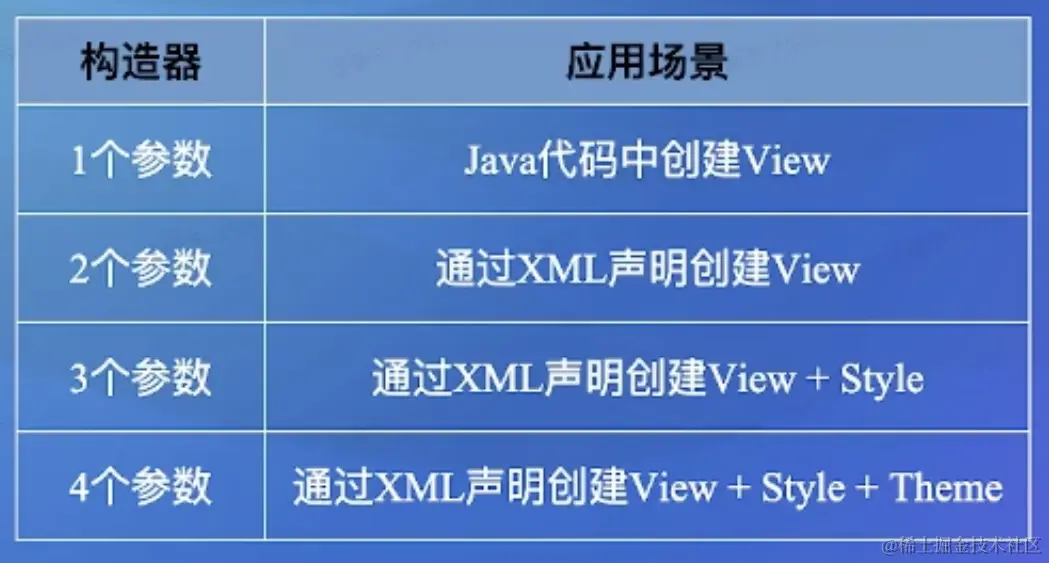

尽量四个构造器都写全，不要改变参数顺序。

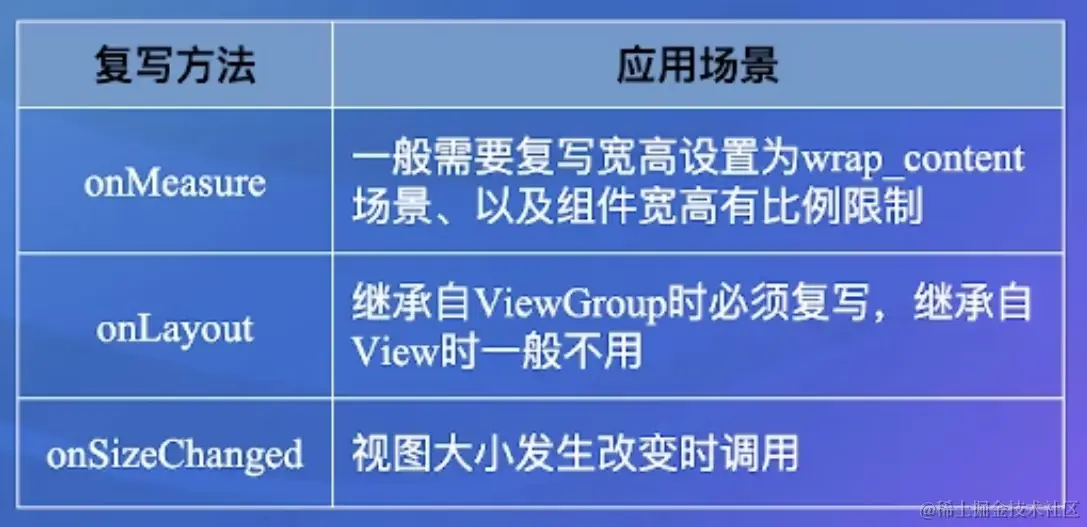

处理View布局

@Override
protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
    final int widthMode = MeasureSpec.getMode(widthMeasureSpec);
    final int heightMode = MeasureSpec.getMode(heightMeasureSpec);
    if(widthMode == MeasureSpec.UNSPECIFIED || widthMode == MeasureSpec.AT_MOST){
        widthMeasureSpec = MeasureSpec.makeMeasureSpec(DEFAULT_WIDTH, MeasureSpec.EXACTLY);
    }
    if(heightMode == MeasureSpec.UNSPECIFIED || heightMode == MeasureSpec.AT_MOST){
        heightMeasureSpec = MeasureSpec.makeMeasureSpec(DEFAULT_HEIGHT, MeasureSpec.EXACTLY);
    }
    super.onMeasure(widthMeasureSpec, heightMeasureSpec);
}

@Override
protected void onSizeChanged(int w, int h, int oldw, int oldh) {
    float viewPadding = Math.max(shadowRadius + shadowOffset, borderWidth);
    height = h - viewPadding - viewPadding;
    width = w - viewPadding - viewPadding;
    ...
}

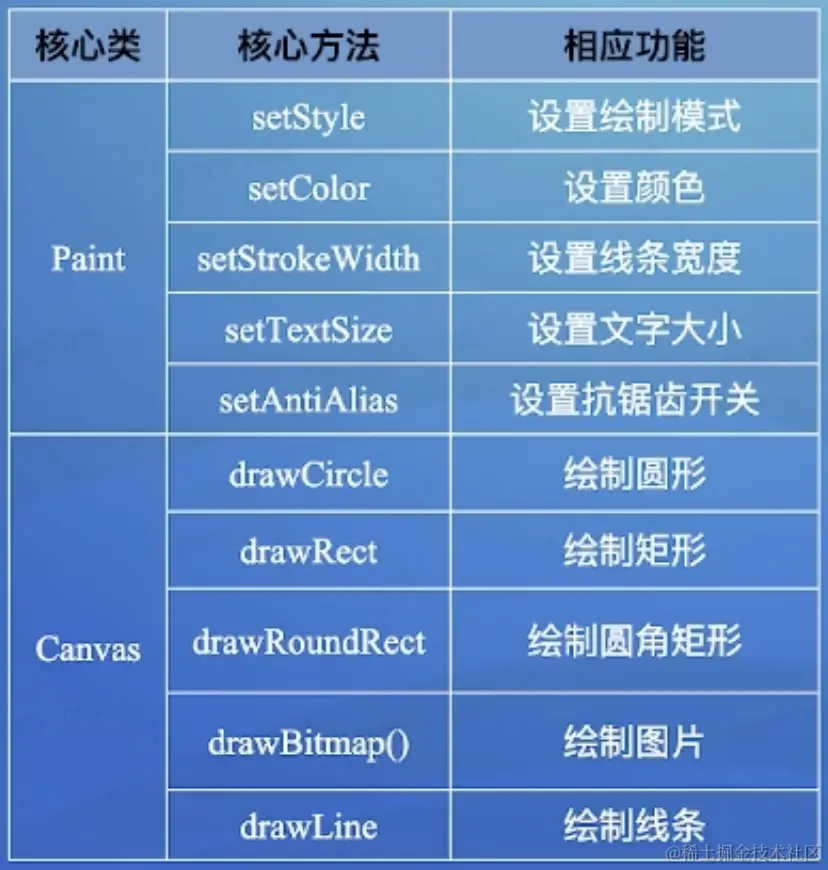

绘制View：

@Override
protected void onDraw(Canvas canvas) {
    super.onDraw(canvas);
    //绘制白色背景的圆角矩形
    paint.setStrokeWidth(borderWidth);
    paint.setStyle(Paint.Style.FILL);
    paint.setColor(background);
    drawRoundRect(canvas, left, top, right, bottom, viewRadius, paint);

    //绘制关闭状态的边框
    paint.setStyle(Paint.Style.STROKE);
    paint.setColor(uncheckColor);
    drawRoundRect(canvas,left, top, right, bottom, viewRadius, paint);
    ...
    //绘制按钮左边绿色长条遮挡
    paint.setStyle(Paint.Style.FILL);
    paint.setStrokeWidth(1);
    drawArc(canvas, left, top, left + 2 * viewRadius, top + 2 * viewRadius,90, 180, paint);
    canvas.drawRect( left + viewRadius, top,viewState.buttonX,
    top + 2 * viewRadius,paint);
    ...
    //绘制按钮
    drawButton(canvas, viewState.buttonX, centerY);
}

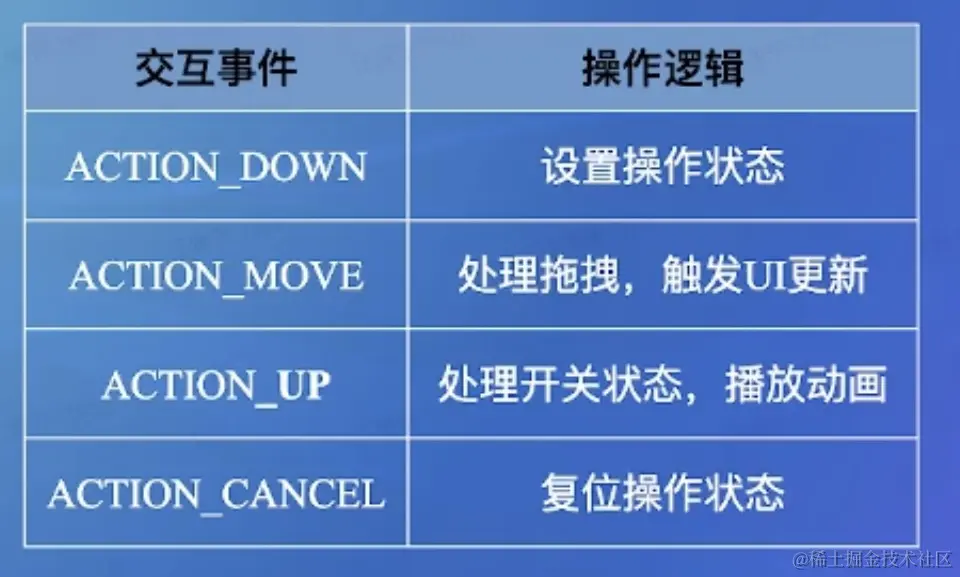

处理用户交互：

@Override
public boolean onTouchEvent(MotionEvent event) {
    if(!isEnabled()) { return false; }
    switch (actionMasked){
        case MotionEvent.ACTION_DOWN:
           ...
            break;
        case MotionEvent.ACTION_MOVE:
            if(isPendingDragState()){ //在准备进入拖动状态过程中，可以拖动按钮位置
                ...
            }else if(isDragState()){ //拖动按钮位置，同时改变对应的背景颜色
               ...
            }
            break;
        case MotionEvent.ACTION_UP:
            if(System.currentTimeMillis() - touchDownTime <= 300){ //点击时间小于300ms，认为是点击操作
                toggle();
            }else if(isDragState()){ //在拖动状态，计算按钮位置，设置是否切换状态
                ...
            }
            break;
        case MotionEvent.ACTION_CANCEL:
            removeCallbacks(postPendingDrag);
            break;
    }
    return true;
}

处理动画：

// 初始化View时设置动画
valueAnimator = ValueAnimator.ofFloat(0f, 1f);
valueAnimator.setDuration(effectDuration);
valueAnimator.setRepeatCount(0);
valueAnimator.addUpdateListener(animatorUpdateListener);
// 点击开关后启动动画
valueAnimator.start();

// 简单动画更新回调，触发View绘制
private ValueAnimator.AnimatorUpdateListener animatorUpdateListener = new ValueAnimator.AnimatorUpdateListener() {
    @Override
    public void onAnimationUpdate(ValueAnimator animation) {
        float value = (Float) animation.getAnimatedValue();
        switch (animateState) {
            ...
            case ANIMATE_STATE_SWITCH:
                viewState.buttonX = beforeState.buttonX + (afterState.buttonX - beforeState.buttonX) * value;
                float fraction = (viewState.buttonX - buttonMinX) / (buttonMaxX - buttonMinX);
                viewState.checkStateColor = (int) argbEvaluator.evaluate( fraction,uncheckColor,checkedColor);
                viewState.radius = fraction * viewRadius;
                viewState.checkedLineColor = (int) argbEvaluator.evaluate(fraction,Color.TRANSPARENT, checkLineColor);
                break;
        }
        postInvalidate();
    }
};

1.设置属性动画，同时添加监听器
2.在动画监听器中，根据属性值更新UI状态值，并触发UI绘制

自定义View小结

总结
