1. Flink概述

Apache Flink是一个开源的流处理框架，应用于分布式、高性能、高可用的数据流应用程序。可以处理有限数据流和无限数据，即能够处理有边界和无边界的数据流。无边界的数据流就是真正意义上的流数据，所以Flink是支持流计算的。有边界的数据流就是批数据，所以也支持批处理的。不过Flink在流处理上的应用比在批处理上的应用更加广泛，统一批处理和流处理也是Flink目标之一。Flink可以部署在各种集群环境，可以对各种大小规模的数据进行快速计算。

随着大数据技术在各行各业的广泛应用，要求能对海量数据进行实时处理的需求越来越多，同时数据处理的业务逻辑也越来越复杂，传统的批处理方式和早期的流式处理框架也越来越难以在延迟性、吞吐量、容错能力以及使用便捷性等方面满足业务日益苛刻的要求。其中流式计算的典型代表是Storm和Flink技术。它们数据处理的延迟都是亚秒级低延迟，但是Flink相比Storm还有其他的一些优势，比如支持exactly once语义，确保数据不会重复。 Storm支持at least once语义，保证数据不会丢失。保证数据不会重复的代价很高，比如数据下游操作属于幂等操作。另外从测试结果来看，Flink在低延迟的基础上还能保证高吞吐，优势明显。

在这种形势下，新型流式处理框架Flink通过创造性地把现代大规模并行处理技术应用到流式处理中来，极大地改善了以前的流式处理框架所存在的问题。

流式计算引擎对比

StormSpark StreamingFlink
Streaming ModelNativemini-batchNative
一致性保持At Least/Most onceExactly-OnceExactly-Once
延迟低延迟（毫秒级）延迟较高（秒级）低延迟（毫秒级）
吞吐LowHighHigh
容错ACKRDD Based CheckpointCheckpoint(Chandy-Lamport)
StateFulNoYes(DStream)Yes(Operator)
SQL支持NoYesYes

flink的特性

  • Exactly-Once 精确一次计算的语义
  • Checkpoint 状态容错
  • Dataflow 编程模型，Window 等高阶需求支持友好
  • 流批一体

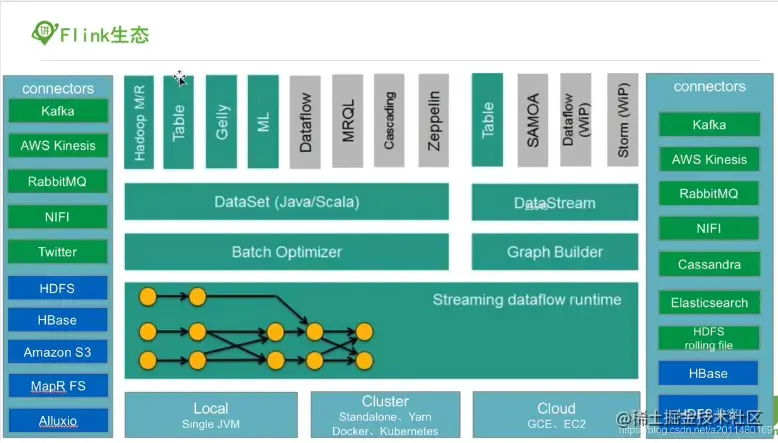

1.3 Apache Flink 开源生态


2. Flink 整体架构

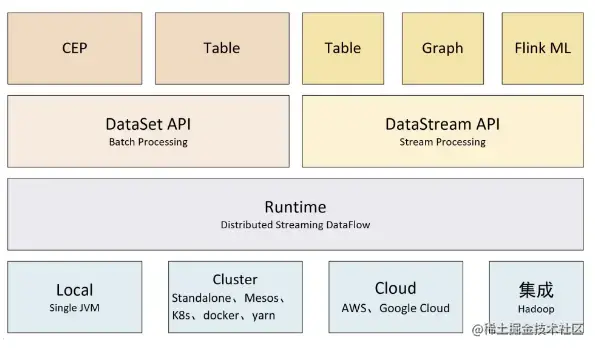

2.1 Flink 分层架构


1、SDK 层
Flink 的 SDK 目前主要有三类，SQL/Table，DataStream，PyFlink

2、执行引擎层（Runtime 层）
执行引擎层提供了统一的 DAG，用来描述数据处理的 Pipeline，不管是流还是批，都会转化为 DAG 图，调度层再把 DAG 转化成分布式环境下的 Task，Task 之间通过 Shuffle 传输数据

3、状态存储层
状态存储层负责存储算子的状态信息

4、资源调度层
目前 Flink 支持部署在多种环境。

2.2 Flink 总体架构

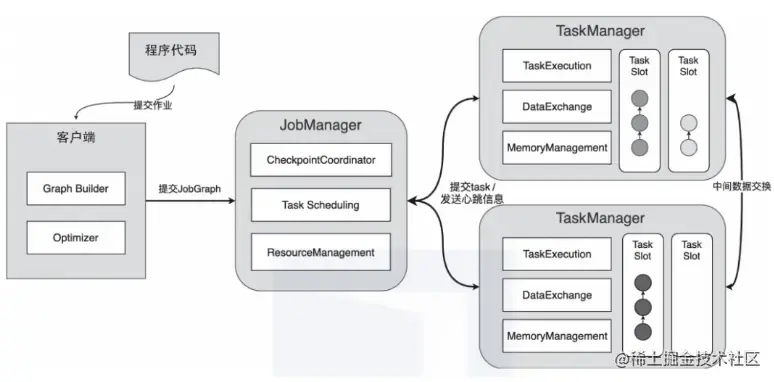

1658819633412.png 一个 Flink 集群，主要包含以下两个核心部件：
1、JobManager(JM)
负责整个任务的协调工作，包括：调度 Task 、触发协调 Task 做Checkpoint、协调容错恢复等。
JobManager(JM) 主要职责：
（1）Dispatcher:
接收作业，拉起 JobManager 来执行作业，并在 JobMaster 挂掉之后恢复作业；
（2）JobMaster:
管理一个 Job 的整个生命周期，会向 ResourceManager 申请 Slot ，并将 Task 调度到对应 TM 上；
（3）ResourceManager:
负责 Slot 资源的管理与调度， TaskManager 拉起之后会向 RM 注册。
2、TaskManager(TM)
负责执行一个 DataFlow Group 的各个 task 以及 Data Streams 的 buffer 和数据交换。

2.3 Flink 作业示例

流式 WordCount 示例，从 Kafka 中读取一个实时数据流，每 10s 统计一次单词出现次数， DataStream 实现代码如下：

//Sourse
DataStream<String> lines = env.addSourse(new FlinkKafkaConsumer<>(...));

//Transformation
DataStream<String> events = lines.map((line) -> parse(line));
DataStream<Statistics> stats = events.keyBy(event -> event.id)
    .timeWindow(Time.seconds(10)).apply(new myWindowAggregationFunction());

//Sink
stats.addSink(new BucketingSink(path));

2.4 Flink 如何做到流批一体

2.4.1 为什么需要流批一体
原有架构下流批分离，数据从数据源分别流向实时数仓（Flink）和离线数仓（Spark/Hive）存在一些痛点
（1）人力成本较高：批、流两套系统，相同逻辑需要开发两遍；
（2）数据链路冗余：本身设计内容是一致的，由于是两套链路，相同逻辑需要运行两遍，产生一定的资源浪费；
（3）数据口径不一致：两套系统、两套算子、两套 UDF ，通常会产生不同程度的误差，这些误差会给业务方带来非常大的困扰

2.4.2 流批一体的挑战
流和批业务场景的特点如下表：

流式计算批式计算
实时计算离线计算
延迟在秒级以内处理时间在分钟到小时级别甚至天级别
0~1 s10 s ~ 1 h+
广告推荐、金融风控搜索引擎构建索引、批式数据分析

批式计算相比于流式计算核心区别如下表：

维度流式计算批式计算
数据流无限数据集有限数据集
时延低延迟、业务会感知运行中的情况实时性要求低，只关注最终结果产出时间

2.4.3 Flink 如何做到流批一体

  • 批式计算是流式计算的特例， Everything is Streams ，有界数据集（批式数据）也是一种数据流、一种特殊的数据流。
  • 因此，理论上我们可以用一套引擎架构来解决上述两种场景，只不过需要对不同场景支持相应拓展性、并允许做不同的优化策略。
  • 因此不管是有边界数据集（批式数据）还是无边界数据集， Flink 都可以天然支持，这是 Flink 支持流批一体的基础。并且 Flink 在流批一体上，从上层 API 到底层的处理机制都是统一的，是真正意义上的流批一体。

Apache Flink 主要从以下几个模块来做流批一体：
（1）SQL层；
（2）DataStream API 层统一，批和流都可以使用 DataStream API 来开发；
（3）Scheduler 层架构统一，支持流批场景；
（4）Failover Recovery 层架构统一，支持流批场景；
（5）Shuffle Service 层架构统一，流批场景选择不同的 Shuffle Service。

2.4.4 流批一体的 Scheduler 层

  • Scheduler 层主要负责将作业的 DAG 转化成在分布式环境中可以执行的 Task。
  • 在1.12之前的 Flink 版本中，Flink 支持以下两种调度模式：
    （1）EAGER 模式，常用于 Stream 作业场景，特点是申请一个作业所需要的全部资源，然后同时调度这个作业的全部 Task ，所有的 Task 之间采取 Pipeline 方式进行通信；
    （2）LAZY 模式，常用于 Batch 作业场景，特点是先调度上游，等待上游产生数据或结束后再调度下游，类似 Spark 的 Stage 执行模式。
  • 在最新的 Flink 版本中，由 Pipeline 的数据交换方式连接的 Task 构成为一个 Pipeline Region ；本质上不管是流作业还是批作业，都是按照 Pipeline Region 粒度来申请资源和调度任务。

2.4.5 流批一体的 Shuffle Service 层

  • Shuffle：在分布式计算中，用来连接上下游数据交互的过程叫做 Shuffle。
  • 实际上，分布式计算中所有涉及到上下游衔接的过程，都可以理解为 Shuffle。
  • 针对不同的计算框架，Shuffle 通常有几种不同的实现：
    （1）基于文件的 Pull Based Shuffle ，比如 Spark 或 MR，其特点是具有较高的容错性，适合较大规模的批处理作业，由于是基于文件的，它的容错性和稳定性会更好一些
    （2）基于 Pipeline 的Push Based Shuffle ，比如 Flink、 Storm、 Presto 等，其特点是低延迟和高性能，但是因为 Shuffle数据没有存储下来，如果是 Batch 任务的话，就需要进行重跑恢复。
  • 流和批 Shuffle 之间的差异：
    （1）Shuffle 数据的生命周期：流作业的 Shuffle 数据与 Task 是绑定的，而批作业的 Shuffle 数据与 Task 是解耦的；
    （2）Shuffle 数据的存储介质：流作业的生命周期比较短，而且流作业为了实时性，Shuffle 通常存储在内存中，批作业因为数据量比较大以及容错的需求，一般会存储在磁盘里；
    （3）Shuffle 的部署方式：流作业 Shuffle 服务和计算节点部署在一起，可以减少网络开销，从而减少 latency，而批作业不同。
  • Flink 对于流和批提供两种类型 Shuffle，虽然 Streaming 和 Batch Shuffle 在具体的策略上存在一定的差异，但本质上都是为了对数据进行 Re-Partition ，因此不同的 Shuffle 之间是存在一定共性的。
  • 所以 Flink 的目标是提供一套统一的 Shuffle 架构，既可以满足不同 Shuffle 在策略上的定制，同时还能避免在共性需求上进行重复开发。

3. Flink 架构优化

3.1 流/批/OLAP 业务场景概述

  • 三种业务场景的特点对比：

    流式计算批式计算交互式分析
    实时计算离线计算OLAP
    延迟在秒级以内处理时间在分钟到小时级别甚至天级别处理时间秒级
    0 ~ 1 s10 s ~ 1 h+1 ~ 10 s
    广告推荐、金融风控搜索引擎构建索引、批式数据分析数据分析BI报表

  • 三种业务场景解决方案的要求及带来的挑战：

    模块流式计算批式计算交互式分析（OLAP）
    SQLYesYesYes
    实时性高、处理延迟毫秒级别低高、查询延迟秒级别，但要求高并发查询
    容错能力高中，大作业失败重跑代价高No ，失败重试即可
    状态YesNoNo
    准确性Exactly Once，要求高，重跑需要恢复之前的状态Exactly Once，失败重跑即可Exactly Once，失败重跑即可
    可扩展性YesYesYes

3.2 为什么三种场景可以用一套引擎来解决

  • 通过前述对比分析，可以发现：
    （1）批式计算是流式计算的特例， Everything is Streams ，有界数据集（批式数据）也是一种数据流、一种特殊的数据流；
    （2）而 OLAP 计算是一种特殊的批式计算，它对并发性和实时性要求更高，其他情况与普通批式作业没有特别大区别。
  • 因此，理论上我们是可以用一套引擎架构来解决上述三种场景，只不过需要对不同场景支持相应的扩展性、并运行做不同的优化策略。

3.3 Flink 如何支持 OLAP 场景

  • Apache Flink 从流式计算出发，需要想支持 Batch 和 OLAP 场景，就需要解决下面的问题：
    （1）Batch 场景需求
    ①流批一体支持；
    ②Unify DataStream API；
    ③Scheduler；
    ④Shuffle Service；
    ⑤Failover Recovery。
    （2）OLAP 场景需求
    ①短查询作业场景
    ②高并发支持；
    ③极致处理性能。

3.3.1 Flink 做 OLAP 的优势

  • 引擎统一：降低学习成本、提高开发效率、提高维护效率；
  • 既有优势：内存计算、Code-gen、Pipeline Shuffle、Session 模式的MPP架构；
  • 生态支持：跨数据源查询支持、TCP-DS 基准测试性能强。

3.3.2.Flink OLAP 场景的挑战

  • 秒级和毫秒级的小作业；
  • 作业频繁启停，资源碎片；
  • Latency + QPS的要求。

3.3.3.Flink OLAP 架构现状

  • Client：提交 SQL Query；

  • Gateway

    • 接收 Client 提交的 SQLQuery，对 SQL 进行语法解析和查询优化，生成 Flink 作业执行计划，提交给 Session 集群；

  • Session Cluster

    • 执行作业调度及计算，并返回结果。

3.3.4.Flink 在 OLAP 架构的问题与设想

  • 架构与功能模块：

    • JobManager 与 ResourceManager 在一个进程内启动，无法对 JobManager 进行水平扩展；
    • Gateway 与 Flink Session Cluster 互相独立，无法进行统一管理。

  • 作业管理及部署模块：

    • JobManager 处理和调度作业时，负责的功能比较多，导致单作业处理时间长、并占用了过多的内存；
    • TaskManager 部署计算任务时，任务初始化部分耗时严重，消耗大量CPU。

  • 资源管理及计算任务调度：

    • 资源申请及资源释放流程链路过长；
    • Slot 作为资源管理单元，JM 管理 slot 资源，导致 JM 无法感知到 TM 维度的资源分布，使得资源管理完全依赖于 ResourceManager。

  • 其他：

    • 作业心跳与 Failover 机制，并不合适 AP 这种秒级或毫秒级计算场景；
    • AP 目前使用 Batch 算子进行计算，这些算子初始化比较耗时。

4. 精选案例讲解

4.1 电商流批一体实践

  • 目前电商业务数据分为离线数仓和实时数仓建设，离线和实时数据源，计算引擎和业务代码没有统一，在开发相同需求的时候经常需要离线和实时对齐口径，同时，由于需要维护两套计算路径，对运维也带来压力。
  • 从数据源，业务逻辑，计算引擎完成统一，提高开发和运维效率。

4.2 Flink OLAP 场景实践

  • Flink的OLAP在字节内部的场景主要是HTAP场景。 是SQL的处理流程
