这是我参与「第四届青训营」笔记创作活动的第4天

04 流计算中的 Window 计算

了解实时计算和批式计算的本质区别，以及实时计算所带来的新的机遇和挑战
了解实时计算中的核心功能:Watermark机制、Window机制
了解3大基本窗口类型的定义、使用以及核心原理
了解窗口机制中的最核心的优化及其原理
以上学习内容均会结合最前沿的企业实践进行讲解

1、概述

简述流式计算的基本概念，与批式计算相比的难点和挑战

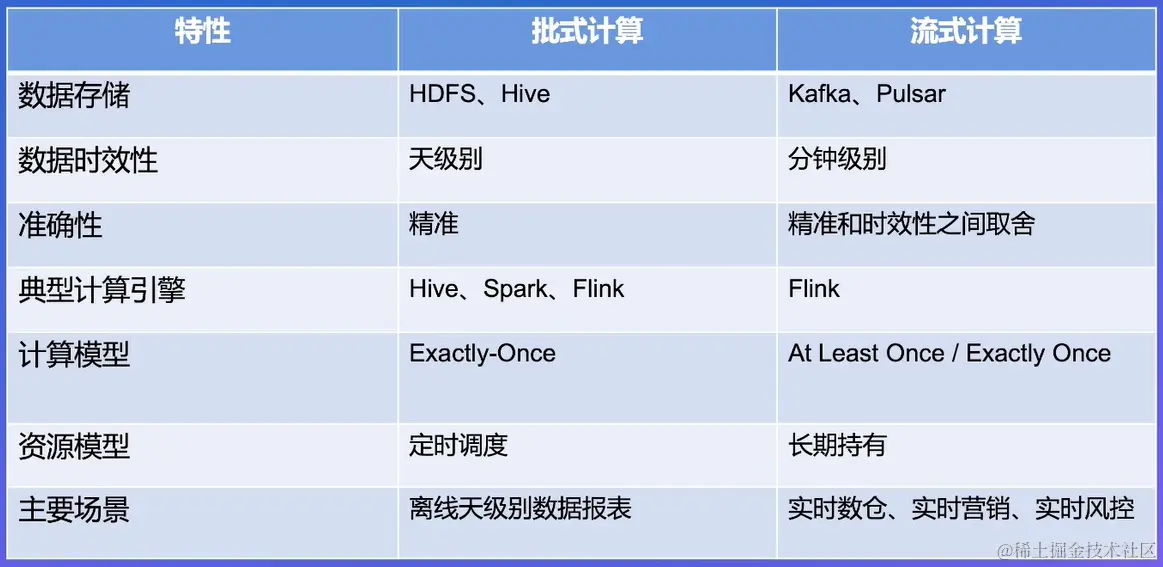

1.1流式计算VS 批式计算

数据价值:实时性越高，数据价值越高

1.2批处理

批处理模型典型的数仓架构为T+1架构，即数据计算时天级别的，当天只能看到前一天的计算结果。通常使用的计算引擎为Hive或者Spark等。计算的时候，数据是完全ready的，输入和输出都是确定性的。

1.2小时级批计算

**缺点：**比较消耗资源，数据产生到计算完成在1个小时内很多场景做不到

如何做到更实时?？>>>处理时间窗口

1.3处理时间窗口

实时计算:处理时间窗口数据实时流动，实时计算，窗口结束直接发送结果，不需要周期调度任务。

1.4处理时间VS事件时间

**处理时间:**数据在流式计算系统中真正处理时所在机器的当前时间。 **事件时间:**数据产生的时间，比如客户端、传感器、后端代码等上报数据时的时间。

流式窗口的挑战：处理时间与事件时间之间存在延迟，如何去处理

1.5 事件时间窗口

实时计算∶事件时间窗口数据实时进入到真实事件发生的窗口中进行计算，可以有效的处理数据延迟和乱序。什么时候窗口才算结束呢?>>>Watermark

1.6 Watermark

在数据中插入一些watermark，来表示当前的真实时间。
在数据存在乱序的时候，watermark就比较重要了，它可以用来在乱序容忍和实时性之间做一个平衡。

1.7 小结

1.批式计算一般是T+1的数仓架构 2．数据实时性越高，数据的价值越高 3.实时计算分为处理时间和事件时间 4．事件时间需要 Watermark配合来处理乱序

2、Watermark

Watermark的含义、生成方法、传递机制，以及一些典型场景的问题和优化

2.1什么是Watermark ?

Watermark：表示系统认为的当前真实的事件时间

2.2如何产生Watermark ?

减去固定时间

2.4如何通过Flink UI观察Watermark ?

2.5 典型问题一

Per-partition Vs per-subtask watermark生成 Per-subtask watermark生成早期版本都是这种机制。典型的问题是如果一个source subtask消费多个partition，那么多个partition 之间的数据读取可能会加剧乱序程度。 Per-partition watermark生成新版本引入了基于每个partition单独的 watermark生成机制，这种机制可以有效避免上面的问题。

2.6典型问题二

部分partition/subtask断流根据上面提到的watermark传递机制，下游 subtask 会将上游所有subtask的 watermark值的最小值作为自身的 watermark值。如果上游有一个 subtask 的 watermark 不更新了，则下游的watermark都不更新。解决方案:Idle source 当某个 subtask断流超过配置的 idle 超时时间时，将当前subtask置为idle，并下发一个idle 的状态给下游。下游在计算自身 watermark 的时候，可以忽略掉当前是idle的那些subtask.

2.7典型问题三

迟到数据处理因为watermark表示当前事件发生的真实时间，那晚于watermark的数据到来时，系统会认为这种数据是迟到的数据。算子自身来决定如何处理迟到数据︰

Window聚合，默认会丢弃迟到数据
双流join，如果是outer join，则可以认为它不能join到任何数据
CEP，默认丢弃

2.8 Watermark 小结

1.含义:表示系统认为的当前真实时间 2.生成:可以通过Watermark Generator来生成 3.传递:取上游所有subtask的最小值 4.部分数据断流:Idle Source 5.迟到数据处理:Window算子是丢弃;Join算子认为跟之前的数据无法join 到

Window基本功能和高级优化。

3.1 Window分类

典型的Window :

Tumble Window（滚动窗口)
Sliding Window（滑动窗口)
Session Window(会话窗口)

其它Window :

全局 Window
Count Window
累计窗口

3.1滚动窗口

窗口划分: 1.每个key单独划分 2．每条数据只会属于一个窗口窗口触发︰ Window结束时间到达的时候一次性触发

3.1滑动窗口

窗口划分︰ 1.每个key单独划分 2每条数据可能会属于多个窗口窗口触发︰ Window结束时间到达的时候一次性触发

3.1会话窗口

窗口划分: 1.每个key单独划分 2.每条数据会单独划分为一个窗口，如果window之间有交集，则会对窗口进行merge 窗口触发: Window结束时间到达的时候一次性触发

3.1迟到数据处理

怎么定义迟到?

一条数据到来后，会用 WindowAssigner给它划分一个 window，一般时间窗口是一个时间区间，比如[10:00,11:00)，如果划分出来的window end 比当前的 watermark值还小，说明这个窗口已经触发了计算了，这条数据会被认为是迟到数据。

什么情况下会产生迟到数据?

只有事件时间下才会有迟到的数据。

迟到数据默认处理?

丢弃

3.1迟到数据处理

1.Allow lateness 这种方式需要设置一个允许迟到的时间。设置之后，窗口正常计算结束后，不会马上清理状态，而是会多保留allowLateness这么长时间，在这段时间内如果还有数据到来，则继续之前的状态进行计算。适用于:DataStream、SQL 2.SideOutput(侧输出流) 这种方式需要对迟到数据打一个tag，然后在DataStream 上根据这个tag 获取到迟到数据流，然后业务层面自行选择进行处理。适用于:DataStream

3.1增量VS全量计算

增量计算: -每条数据到来，直接进行计算，window只存储计算结果。比如计算sum，状态中只需要存储sum的结果，不需要保存每条数据。 -典型的reduce、aggregate等函数都是增量计算- SQL中的聚合只有增量计算全量计算∶ -每条数据到来，会存储到window的state中。等到 window触发计算的时候，将所有数据拿出来一起计算。-典型的process函数就是全量计算

3.1 EMIT触发

什么叫 EMIT ?

通常来讲，window都是在结束的时候才能输出结果，比如1h的 tumble window，只有在1个小时结束的时候才能统一输出结果。如果窗口比较大，比如1h或者1天，甚至于更大的话那计算结果输出的延迟就比较高，失去了实时计算的意义。

EMIT 输出指的是，在window没有结束的时候，提前把window计算的部分结果输出出来。

怎么实现? 在DataStream里面可以通过自定义Trigger来实现，Trigger的结果可以是:

- CONTINUE
- FIRE(触发计算，但是不清理)- PURGE
- FIRE_AND_PURGE
  SQL也可以使用，通过配置:
- table.exec.emit.early-fire.enabled=true
- table.exec.emit.early-fire.delay={time}

3.1 小结

1．三种（滚动、滑动、会话）窗口的定义

2．迟到数据处理:AllowLateness、SideOutput

3．增量计算和全量计算模型

4．EMIT触发提前输出窗口的结果

3.2 高级优化

Mini-batch 优化解决频繁访问状态的问题
local-global优化解决倾斜问题
Distinct 状态复用降低状态量
Pane优化降低滑动窗口的状态存储量

04、案例分析

4.1 抖音DAU 实时曲线计算

如何去实现日活曲线的展示？

滚动窗口

SELECT
COUNT(DISTINCT uid) as dau
TUMBLE_START(event_time，INTERVAL '1'DAY) as wstart,LOCALTIMESTAMP AS current_ts
FROM user_activity
GROUP BY
TUMBLE(event_time,INTERVAL '1'DAY)

table.exec.emit.early-fire.enabled=true

table.exec.emit.early-fire.delay=5min

SELECT
SUM(partial_cnt) as dau
TUMBLE_START(event_time，INTERVAL '1' DAY) as wstart,
LOCALTIMESTAMP as current_ts
FROM(
SELECT
COUNT(DISTINCT uid) as partial_cnt,
TUMBLE_ROWTIME(event_time，INTERVAL '1'DAY) as event_time
    FROM user_activity
GROUP BY
	TUMBLE(event_time，INTERVAL,'1'DAY),
	MOD(uid,10000) --根据uid分为10000个桶
	GROUP BY TUNMBLE(event_time，INTERVAL '1'DAY)

通过两阶段聚合来把数据打散，完成第一轮聚合，第二轮聚合只需要对各个分桶的结果求和即可。

table.exec.emit.early-fire.enabled=true
table.exec.emit.early-fire.delay=5min
table.exec.window.allow-retract-input=true

4.2大数据任务资源使用实时统计分析

问题描述: 大数据任务（特指离线任务）运行时通常会有多个container启动并运行，每个container在运行结束的时候，YARN会负责将它的资源使用（CPU、内存）情况上报。一般大数据任务运行时间从几分钟到几小时不等。 需求: 根据YARN上报的各个container的信息，在任务结束的时候，尽快的计算出一任务运行所消耗的总的资源。假设前后两个container结束时间差不超过10min(会话窗口)

SELECT
application_id
SUM( cpu_usage) as cpu_total
SUM( memory_usage) as memory_total,FROM resource_usage
GROUP BY
application_id,
SESSION(event_time,INTERVAL '10'MINUTE)

05 总结

5.1 课程总结

第一部分介绍了流式计算基本概念，以及和批式计算的区别
第二部分介绍了watermark的含义、如何生成、如何传递，以及如何处理部分partition断流的问题
第三部分介绍了三种基本的window的定义，以及迟到数据处理、增量计算VS全量计算、EMIT输出;同时也介绍了local-global优化、mini-batch优化、distinct状态优化、滑动窗口的pane的优化等
两个案例介绍滚动窗口、会话窗口，以及两阶段聚合解决倾斜问题

5.2 个人总结

本节课第一部分为我们介绍流式计算和批式计算的对比，以及慢慢的批式计算到流式计算的优化转换去适应使用场景，最后引出第二部分内容

批处理=>小时级批计算(消耗资源且数据处理与计算一些案例不适用)=>处理窗口事件（流式计算）=>watermark

第二部分主要介绍了watermark的相关知识，以及介绍了3个案例（读取乱序、数据断流、迟到数据处理（Window算子是丢弃;Join算子认为跟之前的数据无法join到））去分析watermark可能遇到的问题，然后提出解决方案；

第三部分为我们先简单介绍了windows的分类区别，然后为我们介绍了迟到数据的处理（默认丢弃，AllowLateness、SideOutput），增量计算VS全量计算，以及Emit触发（提前计算）；然后就是讲解一些window的高级优化（后续整理）

第四部分为我们讲了两个案例，分别为计算日活，这里使用的是滚动窗口，第二个大数据任务资源使用实时统计分析，这个使用场景适合使用会话窗口，

在本节内容中，我对window的高级优化还掌握理解，后续需要去查看相关知识，补全漏洞，然后对于3中窗口的应用场景使用不够熟练，在第二个案例中没有想到会话窗口，需要对3种窗口加深理解，掌握其优点以及如何去处理相关场景
