流计算中的 window 计算 | 青训营笔记

夜阑_
97 阅读4分钟

这是我参与「第四届青训营 」笔记创作活动的第 6 天!

1、流计算概述

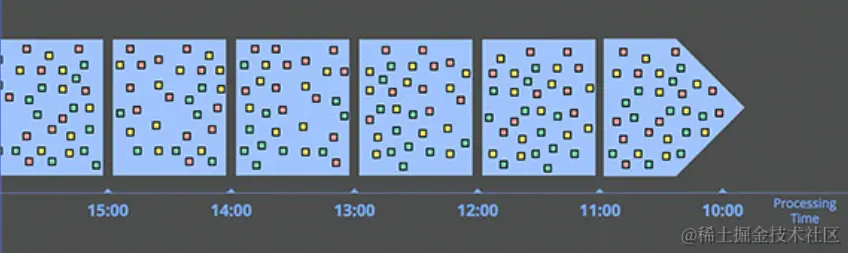

（1）处理时间窗口

  • 实时计算：处理时间窗口
  • 数据实时流动、计算，窗口结束直接发送结果，不需要同期调度任务。 image.png

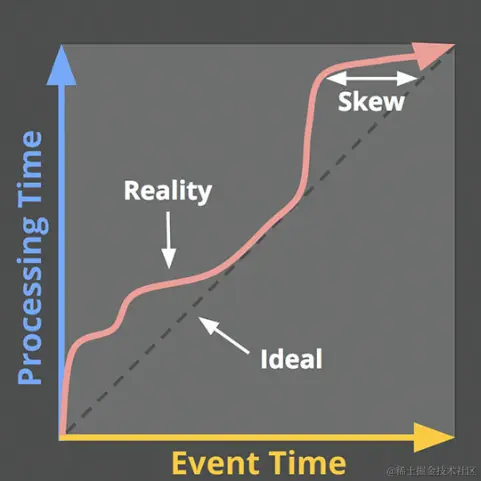

（2）处理时间 VS 事件时间

  • 处理时间：数据在流式计算系统中真正处理时所在机器的当前时间
  • 事件时间：数据产生的时间，比如客户端、传感器、后端代码等上报数据时的时间 image.png

（3）事件时间窗口

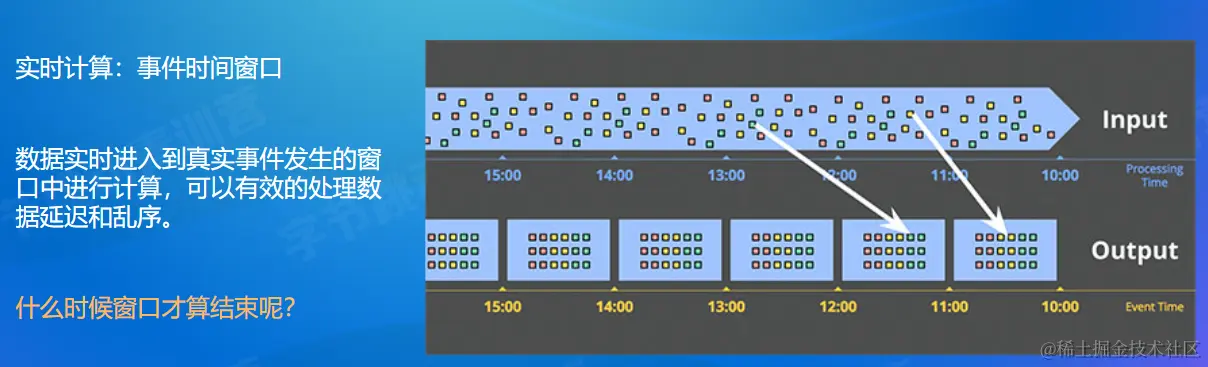

  • 实时计算：事件时间窗口
  • 数据实时进入到真实事件发生的窗口中进行计算，可以有效的处理数据延迟和乱序 image.png
    • 窗口结束时间：没办法预知。故引出：Watermark

（4）Watermark

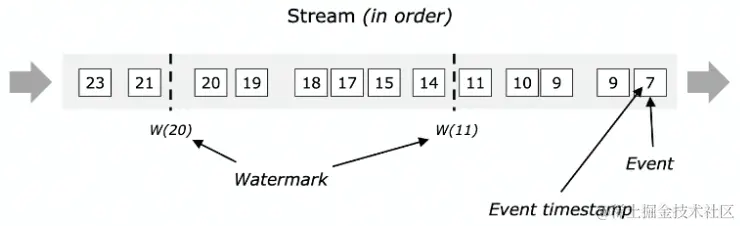

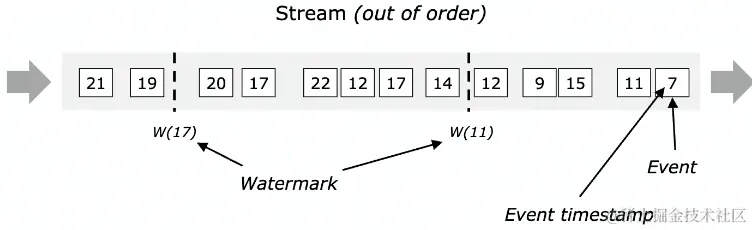

  • 在数据中插入一些watermark，来表示当前的真实时间 image.png
  • 在数据乱序的时候，watermrk 比较重要，它可以用来在乱序容忍和实时性之间做一个平衡 image.png

2、关于Watermark

（1）Watermark了解

  • Watermark 表示当前真实的事件时间
  • 如何产生：
SQL:
CREATE TABLE order(
   user BIGINT,
   product STRING,
   order_time TIMESTAMP(3),
   WATERMARK FOR order_time AS order_time - INTERVAL '5' SECOND
) WITH (. . .);

DataStream:
WatermarkStrategy
       ·<Tuple1<Long, String>>forBoundedOutOfOrderness(Durations(20))
       ·withTimestampAssigner((event, timestamp) -> event.f0);
  • 如何传递： image.png
  • 如何通过 Flink UI 观察 Watermark： image.png image.png

（2）典型问题

  • Per-partition VS per-subtask watermark 生成

    • Per-subtask watermark 生成
      • 早期版本都是这种机制。如果一个 source subtask 消费多个 partition，那么多个partition 直接按的数据读取可能会加剧乱序程度。
    • Per-partition watermark 生成
      • 新版本引入了基于每个 partition 单独的 watermark 生成机制，这种机制可以有效避免上面的问题。

  • 部分 partition/subtask 断流

    • 根据上面提到的 watermark 传递机制，下游 subtask 会将上游所有 subtask 的 watermark 值的最小值作为自身的 watermark 值。如果上游有一个 subtask 的 watermark 的不更新了，则下游的 watermark 都不更新。
    • 解决方案：Idle source
      • 当某个 subtask 断流超过配置的 idle 超过时间时，将当前 subtask 设置为 idle，并下发一个 idle 的状态给下游。下游在计算自身 watermark 的时候，可以忽略掉当前是 idle 的那些 suatask。

  • 迟到数据处理

    • 因为 watermark 表示当前事件发生的真实时间，那晚于 watermark 的数据到来时，系统会认为这种数据是迟到的数据。
    • 算子自身来决定如何处理迟到数据
      • Window 聚合：默认丢弃
      • 双流 JOIN：如果是 OUTER JOIN，则认为他不可能 JOIN 到任何数据
      • CEP：默认丢弃

3、Window

（1）基本功能

  • Window 分类

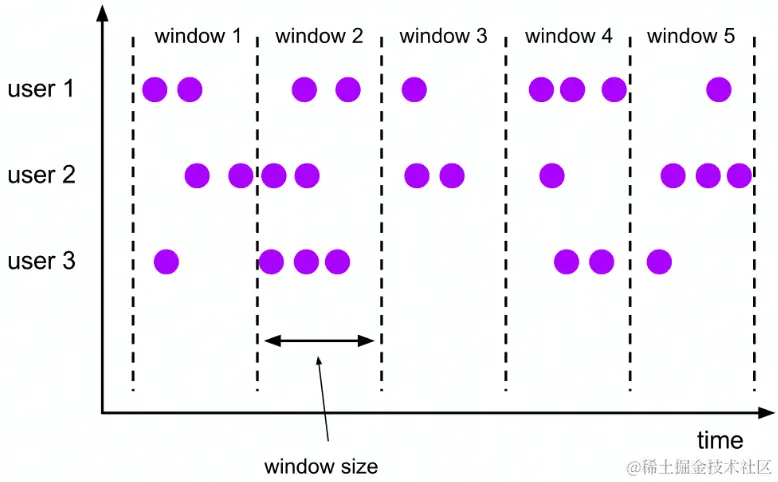

    • Tumble Window（滚动窗口） image.png
      • 窗口划分：每个 key 单独划分；每条数据只属于一个窗口
      • 窗口触发：Window 结束时间到达的时候一次性触发

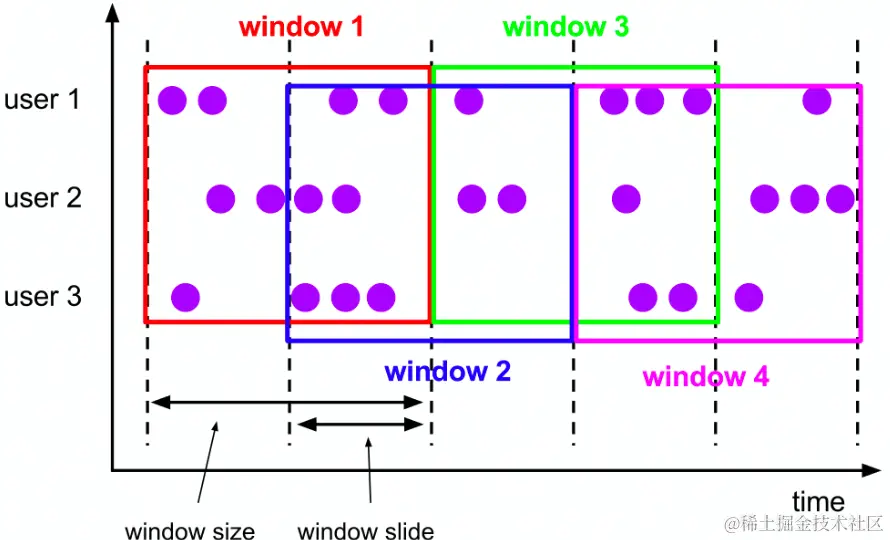

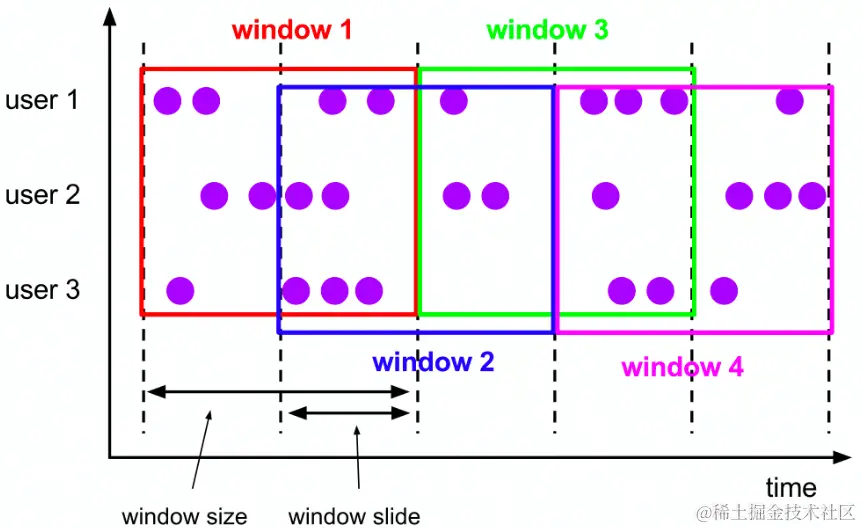

    • Sliding Window（滑动窗口） image.png
      • 窗口划分：每个 key 单独划分；每条数据可能会属于多个窗口
      • 窗口触发：Window 结束时间到达的时候一次性触发

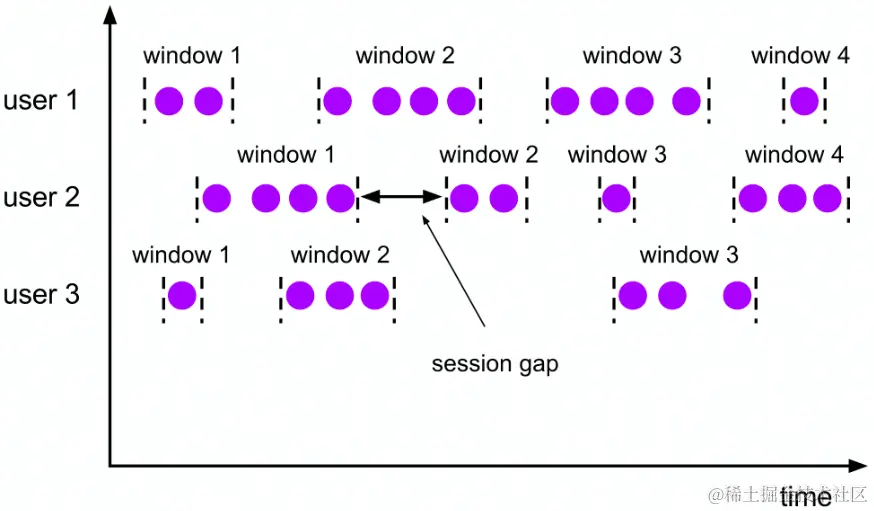

    • Session Window（会话窗口） image.png
      • 窗口划分：每个 key 单独划分；每条数据会单独地划分一个窗口如果 Window 之间有交集，则会对窗口进行 merge
      • 窗口触发：Window 结束时间到达的时候一次性触发

  • 数据迟到

    • 定义： image.png
    • 产生情况：只有事件时间下才会有迟到的数据
    • 默认处理：丢弃

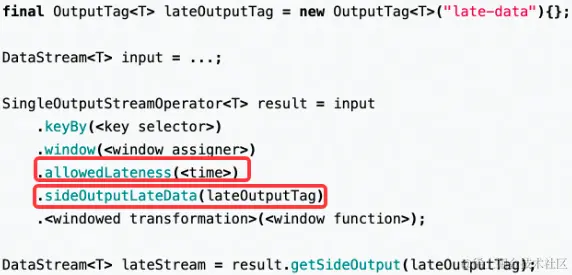

    • 迟到数据处理： image.png
      • Allow lateness：这种方式需要设置一个允许迟到的时间。设置之后，窗口正常计算结束后，不会马上清理状态，而是会多保留 allowLateness 一样长的时间；如果还有数据在这段时间到来，则继续之前的状态进行计算。（适用于：DataStream、SQL）
      • SideOutput（侧输出流）：这种方式需要对迟到数据打一个 tag，然后在DataStream 上根据这个 tag 获取到迟到数据流，然后业务层面自行选择进行处理。（适用于：DataStream）

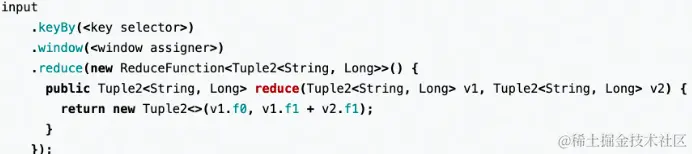

  • 增量计算 image.png

    • 每条数据到来，直接进行计算，window 只存储计算结果。比如计算 sum，状态中只需要存储 sun 的结果，不需要保存每条数据。
    • 典型的 reduce、aggregate 等函数都是增量计算。

  • 全量计算

    • 每条数据到来，会存储到 window 的 state 中，等到window 触发计算的时候，将所有数据拿出来一起计算。

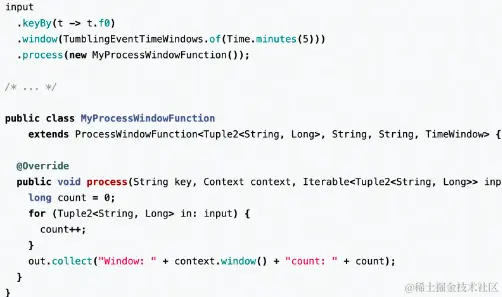

    • 典型的 process 等函数都是全量计算 image.png

  • EMIT 触发

    • EMIT：在 Window 没有结束的时候，提前把 window 计算的部分输出出来。
    • 实现：
      • DataStream 里面通过自定义 Trigger 来实现，Trigger 的结果可以是：FIRE(触发计算，但是不清理)、CONTINUE、PURGE、FIRE_AND_PURGE...
      • SQL 里面通过配置：table.exec.early-fire.enabled=true，或者 table.exec.early-fire.delay=(time)

（2）高级优化

  • mini-batch 优化 image.png image.png

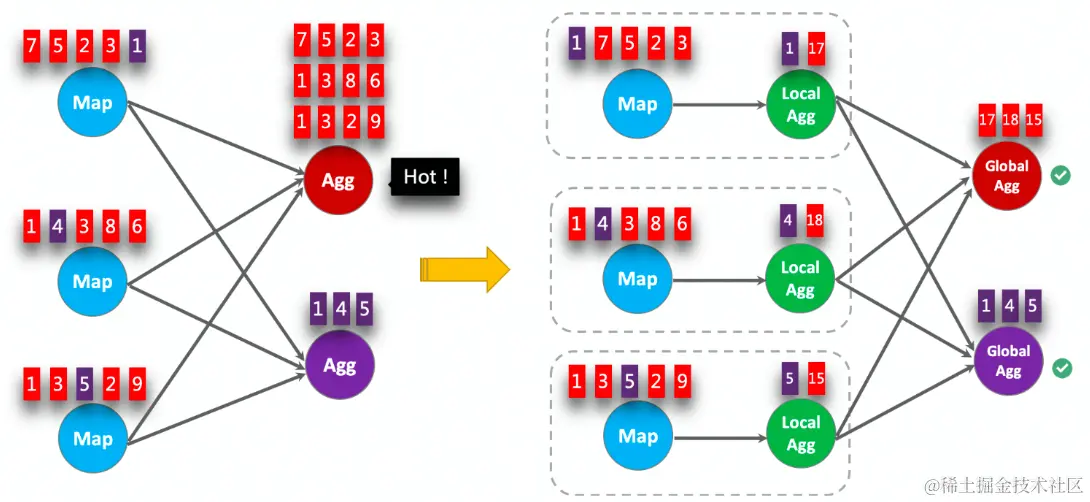

  • 倾斜优化 —— local-global image.png

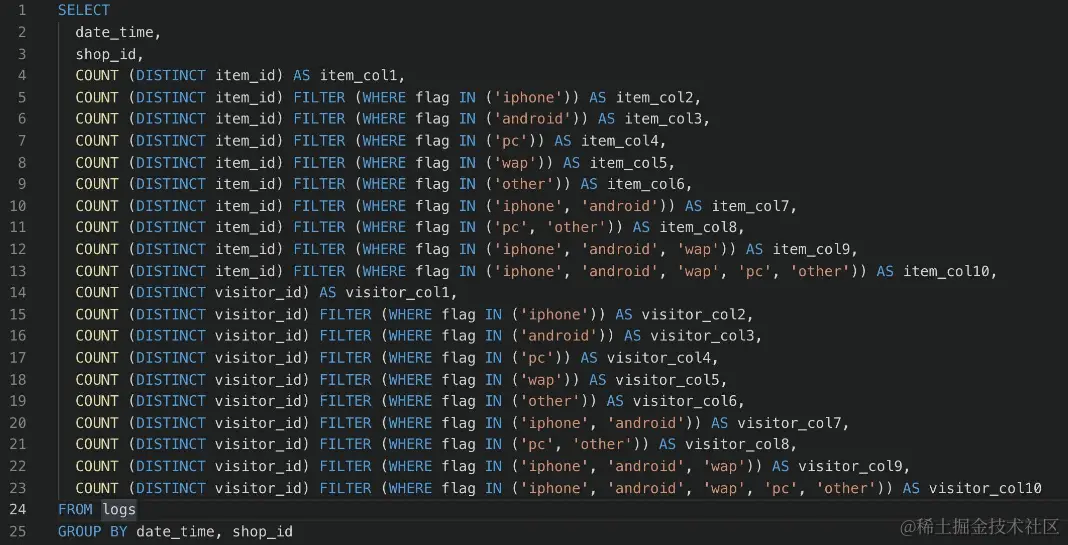

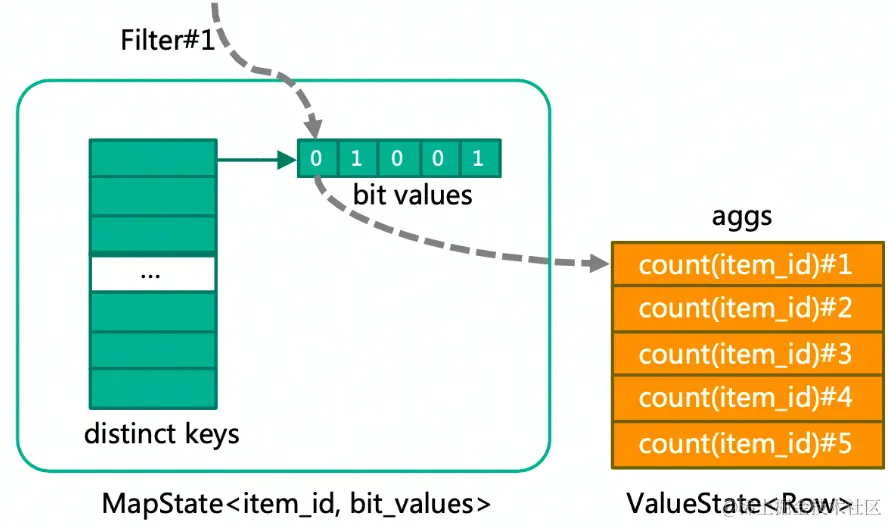

  • Ddistinct 计算状态复用 image.png image.png

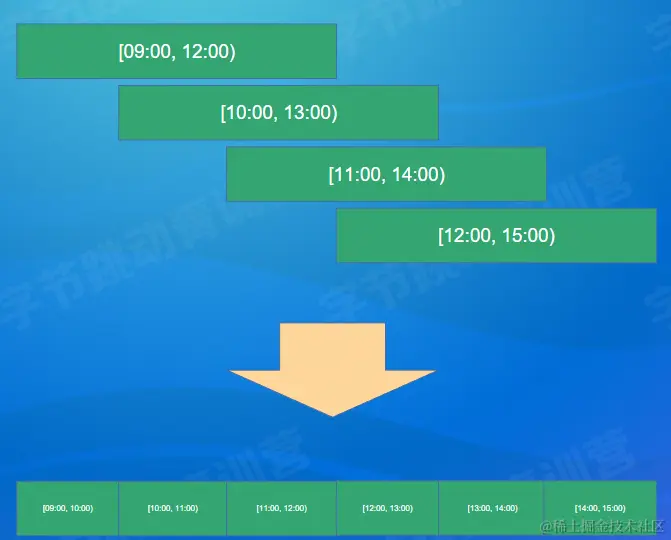

  • Pane 优化 image.png image.png

4、案例分析

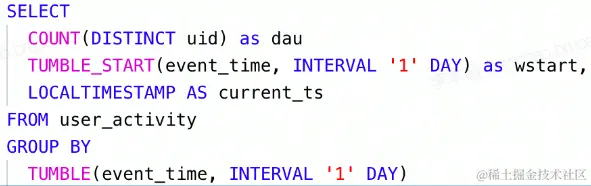

  • 问题：所以数据都需要在一个 subtask 上完成窗口计算，无法并行 image.png
    • table.exec.early-fire.enabled = true

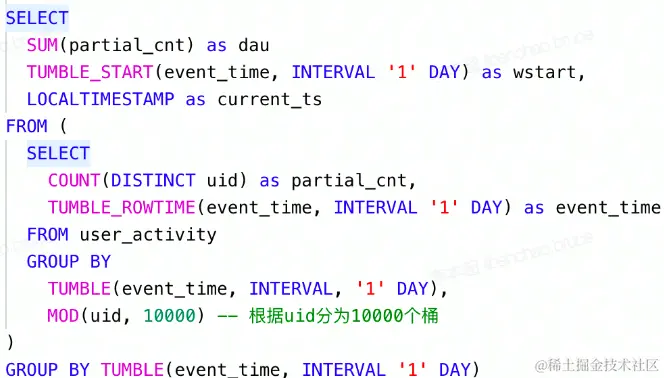

    • table.exec.early-fire.delay = 5min 通过两阶段聚合来把数据打散，完成第一轮聚合，第二轮聚合只需要对各个分桶的结果求和即可。 image.png
    • table.exec.window allow-retract - input = true
