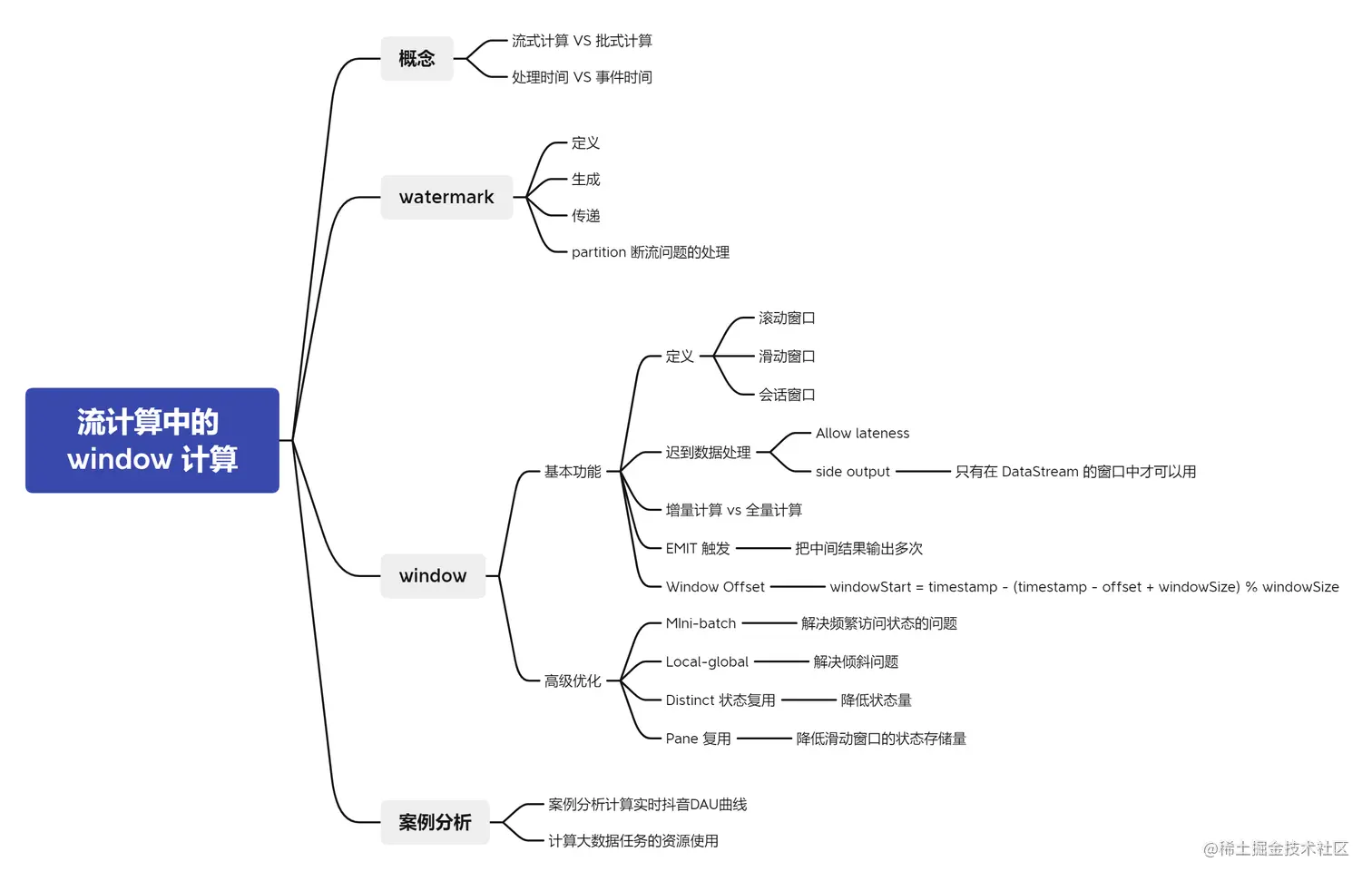

流计算中的 window 计算.png

零、课程回顾

流式计算中的动态表：表的数据是实时动态变化的
Flink 中的 State 和 Checkpoint 基本原理：流式计算 Stateful 的基础。Flink 本身可以做到有状态的计算，其底层核心就是 State 和 Checkpoint
Retract 机制，以及算子如何产生和处理 Retract 数据：使得实时SQL的处理真正做到了实时输出并实时更新纠正之前结果的机制
Flink 中如何实现 Exactly-Once 语义：通常使用幂等写、两阶段提交实现端到端Exactly-Once 语义

一、概述

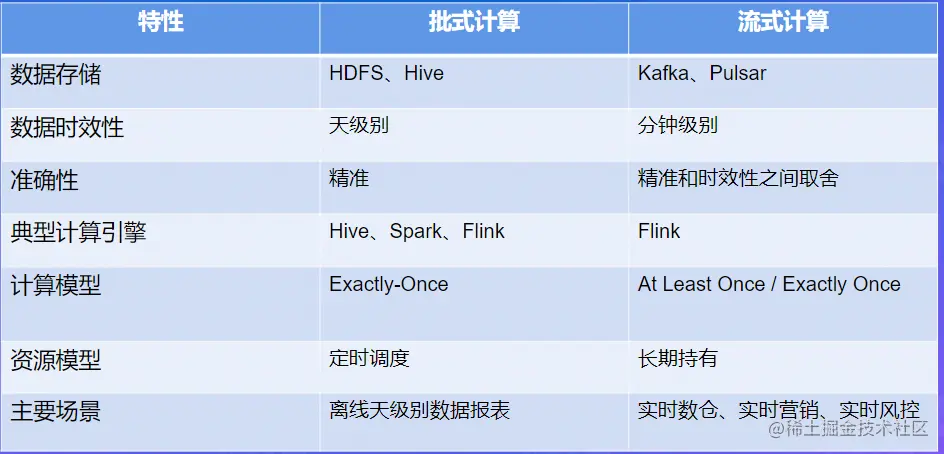

1. 流式计算 VS 批式计算

基本原则：实时性越高，数据价值越高

资源模型：批式/流式任务使用的计算资源模型。批式任务定时运行一下计算就结束了；而流式任务需要实时处理和输出，需要对资源长期持有。

2. 批处理

T+1 架构（T+1 离线计算模型）：批处理模型典型的数仓架构，即数据计算时天级别的，当天只能看到前一天的计算结果。
Hive 或 Spark：通常使用的计算引擎。计算的时候，数据是完全 ready 的，输入和输出都是确定的。

3. 处理时间窗口

利用批计算用更短的周期去模拟实时计算，如果要做到小时级别或比小时更短，应该如何做到呢？—— 实时计算窗口

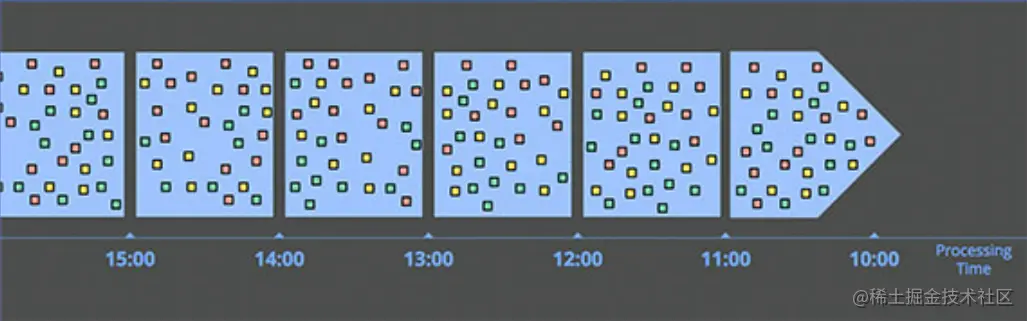

实时计算：处理时间窗口
数据实时流动，实时计算，窗口结束时直接发送结果，不需要周期调度任务

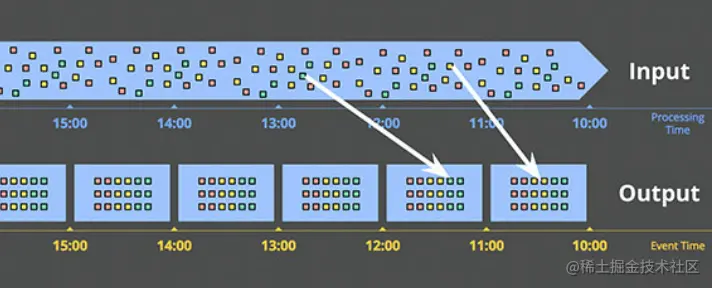

4. 处理时间 VS 事件时间

处理时间：【数据到达流式系统的时间】数据在流式计算系统中真正处理时所在机器的当前时间
事件时间：数据产生的时间，如客户端、传感器、后端代码等上报数据时的时间

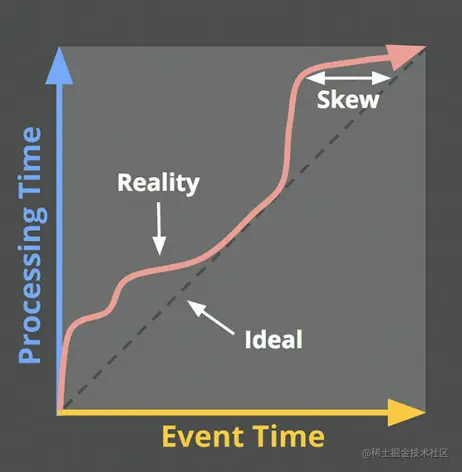

在实际情况中，处理时间比事件时间有一定的延迟，因处理二者中间的gap就是难点

5. 事件时间窗口

利用事件时间真实地计算数据所处的窗口结果

实时计算：事件时间窗口
数据实时进入到真实事件发生的窗口中进行计算，可以有效地处理数据延迟和乱序

6. Watermark

在实时处理的事件时间过程中，如何表达系统中当前衡量的真实数据的时间？ —— Watermark

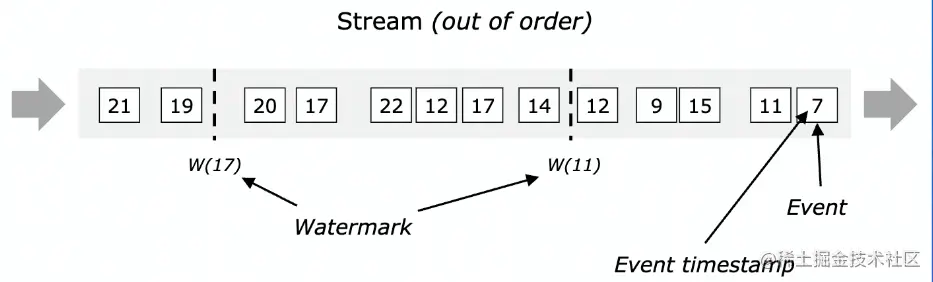

在数据中插入一些 watermark 来表示当前的真实时间
- W(11) 的含义：在处理过程中，事件时间已经到了11时刻，如果后面还有比这个时间小的数据到来，可认为这个就是延迟数据，就不应该参与前面的计算。

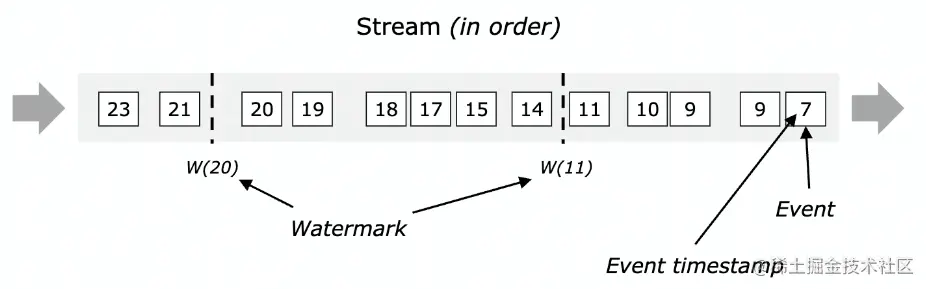

在数据存在乱序时，watermark比较重要，它可用来在 平衡乱序容忍和实时性
- 插入的 W(11) 左边（后边）的数据中没有比11更小的数据。如果有，那么可认为这条数据是一个迟到的数据，进行特殊处理，其并不影响之前的窗口正常计算和结束。

二、Watermark

Watermark 定义：系统认为的 当前真实的事件时间
Watermark 的产生：一般是从数据的事件时间来产生，产生策略可以灵活多样，最常见的包括使用当前事件时间的时间减去一个固定的delay，来表示可以可以容忍多长时间的乱序。
- SQL：从原始数据order_time减去5s作为Watermark的数值
```
CREATE TABLE Orders {
    user BIGINT,
    product STRING,
    order_time TIMESTAMP(3),
    WHATERMARK FOR order_time AS order_time - INTERVAL '5' SECOND
} WITH (...);
```
- DataStream：用事件时间减去固定的20s作为Watermark的数值
```
WatermarkStrategy
    .<Tuple2<Long, String>>forBoundedOutOfOrderness(Duration.ofSeconds(20))
    .withTimestampAssigner((event, timestamp) -> event.f0);
```

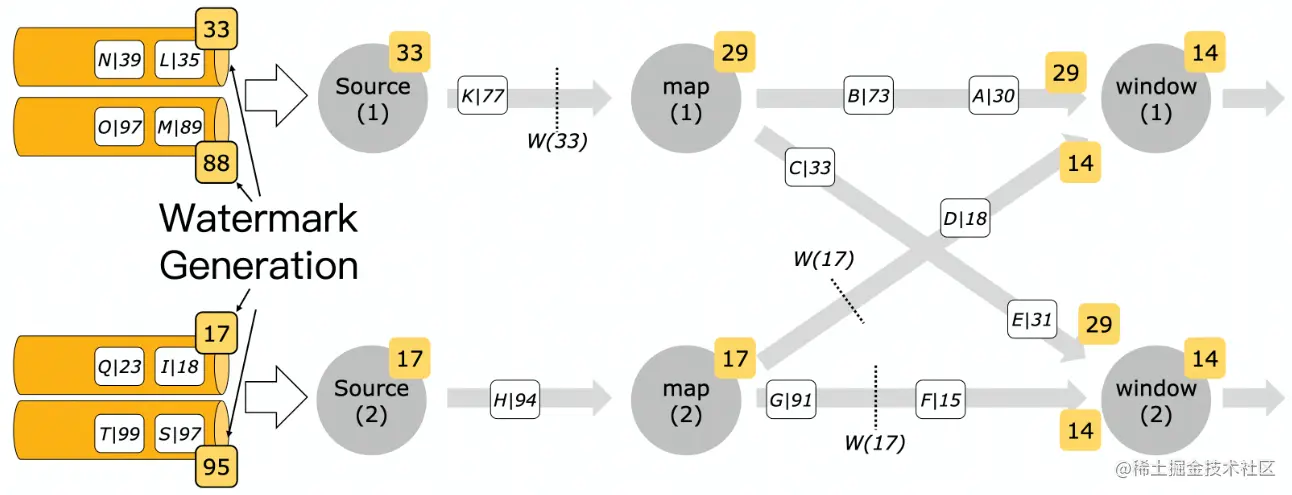

Watermark传递：
- 上下游task之间有数据传输关系的，上游就会将watermark传递给下游；
- 下游收到多个上游传递过来的watermark后，默认会取其中最小值来作为自身的watermark，同时它也会将自己watermark传递给它的下游；
- 经过整个传递过程，最终系统中每一个计算单元就都会实时的知道自身当前的watermark是多少。

NOTE：典型问题

怎么观察一个任务中的watermark是多少，是否是正常的
- 一般通过Flink Web UI上的信息来观察当前任务的watermark情况
- 这个问题是生产实践中最容易遇到的问题，大家在开发事件时间的窗口任务的时候，经常会忘记了设置watermark，或者数据太少，watermark没有及时的更新，导致窗口一直不能触发。
Per-partition / Per-subtask 生成watermark
- Per-subtask：早期版本的机制。典型问题是如果一个 source subtask 消费多给 partition，那么多个 partition 之间的数据读取可能会加剧乱序程度；
- Per-partition：新版本引入了基于每个 partition 单独的 watermark 生成机制，来避免上面的问题。
如果有部分partition/subtask会断流，应该如何处理
- 数据断流是很常见的问题，有时候是业务数据本身就有这种特点，比如白天有数据，晚上没有数据。在这种情况下，watermark默认是不会更新的，因为它要取上游subtask发来的watermark中的最小值。
- 解决方案：IDLE Source
  - 我们可以用一种IDLE状态来标记这种subtask，被标记为这种状态的subtask，我们在计算watermark的时候，可以把它先排除在外。这样就可以保证有部分partition断流的时候，watermark仍然可以继续更新。
  - 当某个 subtask 断流超过配置 idle 超时时间时，将当前 subtask 置为 idle，并下发一个 idle 的状态给下游。下游在计算自身 watermark 的时候，可以忽略掉当前是 idle 的 subtask
算子对于时间晚于watermark的数据的处理
- 对于迟到数据，不同的算子对于这种情况的处理可以有不同的实现，主要是根据算子本身的语义来决定的：
  - window对于迟到的数据，默认就是丢弃；
  - 双流join，对于迟到数据，可以认为是无法与之前正常数据join上；
  - CEP，默认丢弃

小结

含义：系统认为的当前真实时间
生成：可通过 Watermark Generator
传递：取上游所有 subtask 的最小值
部分数据断流：Idle Source
迟到数据处理：Window 算子是丢弃；Join 算子认为无法与之前正常数据join上

三、Window

1. 基本功能

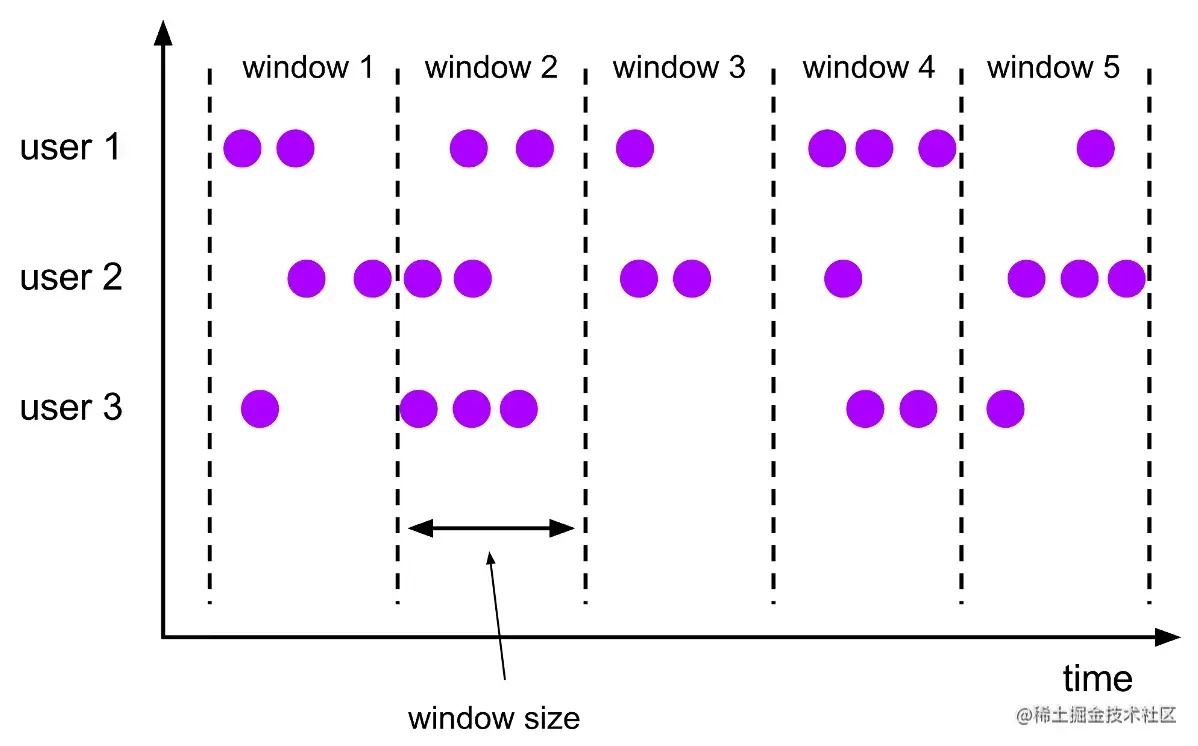

（1）TUMBLE Window （滚动窗口）

根据数据的时间（可以是处理时间，也可以是事件时间）划分到它所属的窗口中 windowStart = timestamp - timestamp % windowSize，这条数据所属的window就是 [windowStart, windowStart + windowSize)
窗口划分：
- 每个key单独划分
- 每条数据只会属于一个窗口
窗口触发：Window 结束时间到达时一次性触发

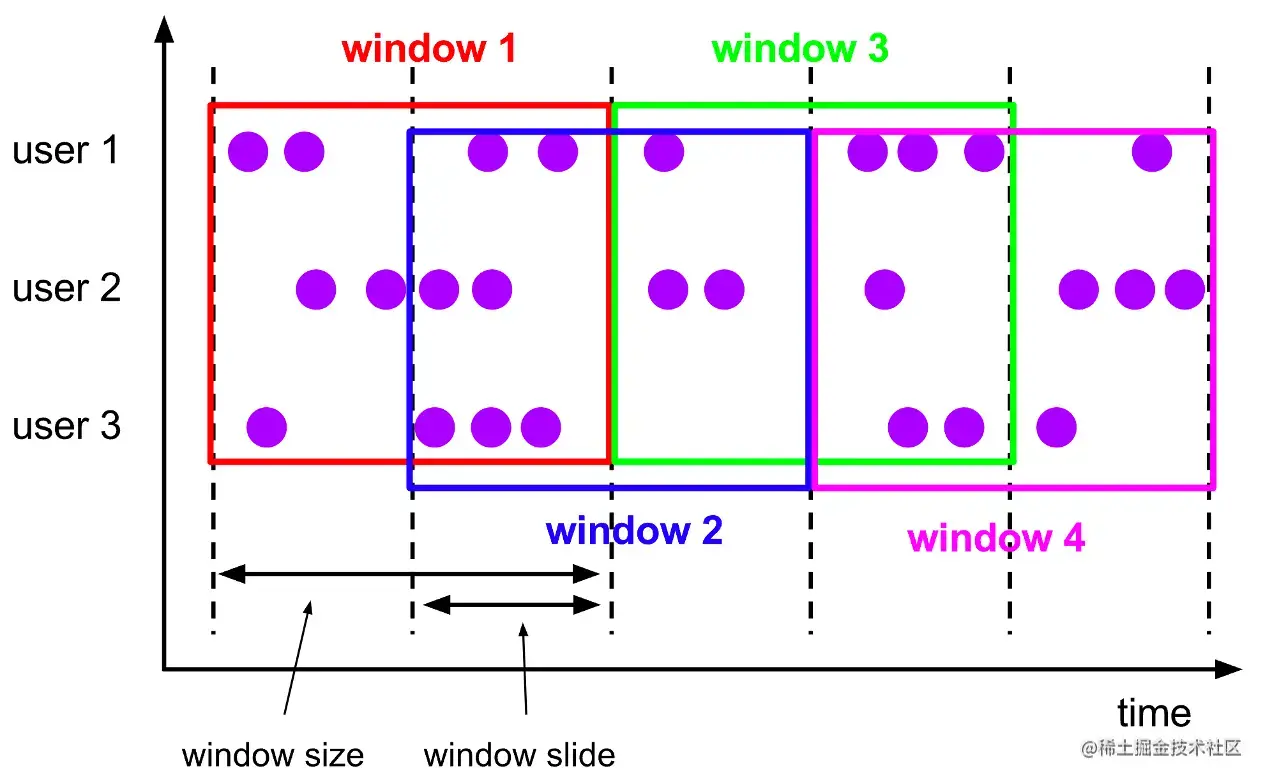

（2）Sliding Window （滑动窗口）

窗口划分：
- 每个key单独划分
- 每条数据可能属于多个窗口
窗口触发：Window 结束时间到达时一次性触发

（3）Session Window （会话窗口）

前面两个窗口是固定窗口，即数据到来的时候，根据数据的时间就能直接确定它所属的窗口

窗口划分：
- 每个key单独划分
- 每条数据会单独划分为一个窗口，如果 window 之间有交集，则会对窗口进行 merge
窗口触发：Window 结束时间到达时一次性触发

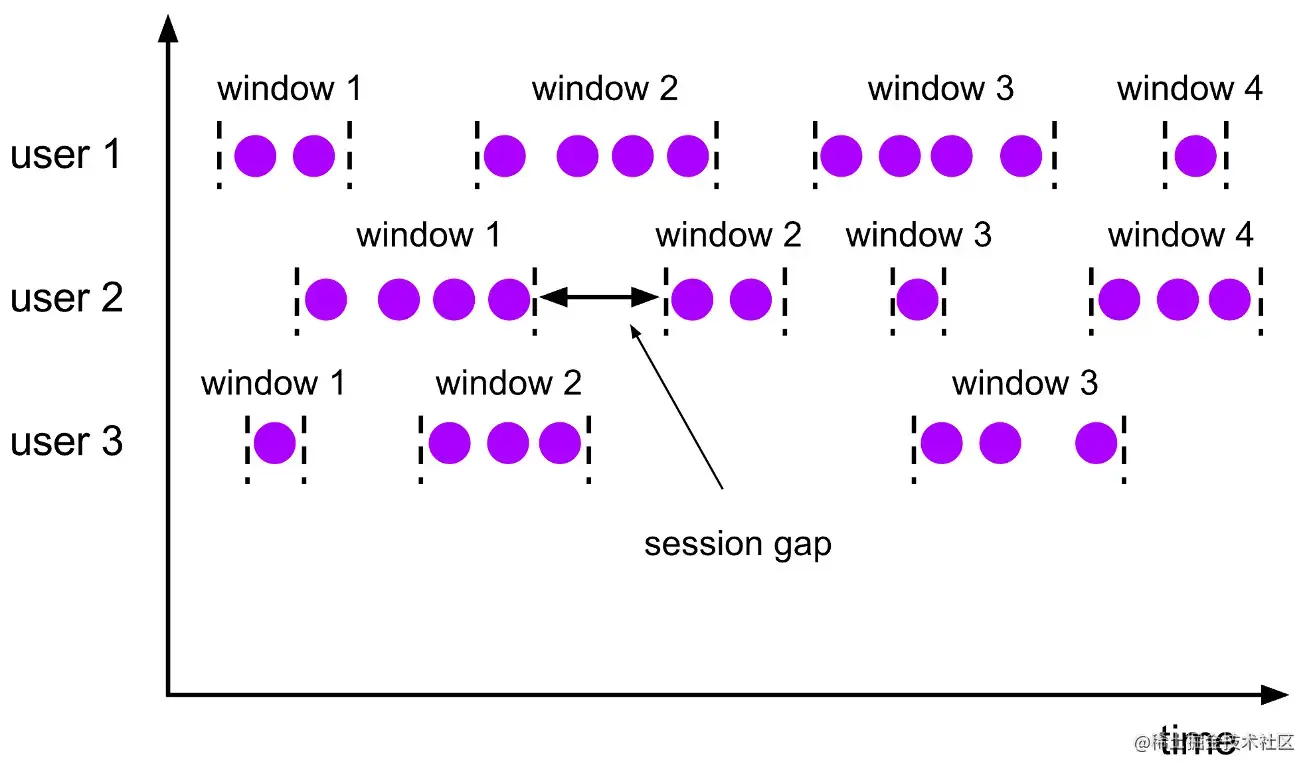

会话窗口中，数据到来的时候，无法确定该数据最终所属的窗口，它是一个动态merge的过程。一般会设置一个会话的最大的gap，比如10min。

某个key下面来第一条数据的时候，它的window就是 [event_time, event_time + gap)，当这个key后面有另一条数据的时候，它会立即产生一个窗口。若这个窗口与之前的窗口有重叠，则将两个窗口进行merge，变成一个更大的窗口，此时取消之前定义的timer，重新注册一个新的timer。

所以会话窗口要求所有的聚合函数都必须有实现merge。

（4）迟到数据处理

window 中的迟到定义：一条数据到达后，会用 WindowAssigner 给它划分一个 window，一般时间窗口是一个时间区间，如 $[10:00, 11:00]$ ，若 划分出来的 window end 比当前的 watermark 值还小，则说明该窗口已触发了计算，这条数据会被认为是迟到数据。

watermark驱动某个窗口触发输出之后，这个窗口如果后面又来了数据，那这种情况就属于是迟到的数据了。（注意，不是数据的时间晚于watermark就算是迟到，而是它所属的窗口已经被触发了，才算迟到）。

迟到数据的产生：只有事件时间下才会有迟到的数据。（处理时间中，数据来了直接计算，不会产生迟到数据）

迟到数据默认处理方式：丢弃

Allow lateness

这种方式需要设置一个允许迟到的时间。设置之后，窗口到时间后，不会马上清理状态，而是会多保留 allowLateness 的时长，这段时间内如果还有数据到来，这继续之前的状态进行计算。【其修正的过程，其实就是 Retract 的过程，保证一致性语义】
适用于：DataStream、SQL

Side Output

这种方式需要对迟到数据打一个 tag，把迟到的数据转变成一个单独的流，在 DataStream 上根据这个 tag 获取到迟到数据流，再由用户自己来决定如何处理这部分数据
适用于：DataStream

注意：side output 只有在 DataStream 的窗口中才可以用，在 SQL 中目前还没有这种语义，所以暂时只有drop这一个策略。

（5）增量计算 VS 全量计算

增量计算

每条数据到来后，直接参与计算（但是还不需要输出结果），window 只存储计算结果。比如计算 sum，状态中只需要存储sum的结果，不需要保存每条数据。
reduce、aggregate等函数都是典型的增量计算
SQL 中的聚合只有增量计算

全量计算

每条数据到来后，先放到一个buffer中，这个 buffer 会存储到状态里（window 的 state 中），直到窗口触发输出的时候，才把所有数据拿出来统一进行计算
process 函数就是典型的全量计算

（6）EMIT 触发

EMIT 触发可以把中间结果输出多次
EMIT 输出：在 window 没有结束的时候，提前把 window 计算的部分结果输出出来

EMIT触发可以提前把窗口内容输出出来的一种机制。比如我们可以配置一个1天的窗口，每隔5s输出一次它的最新结果，那这样下游就可以更快的获取到窗口计算的结果。

实现

DataStream 中可以通过自定义Trigger来实现，其结果可以是：
- CONTINUE
- FIRE（触发计算，但是不清理）
- PURGE
- FIRE_AND_PURGE

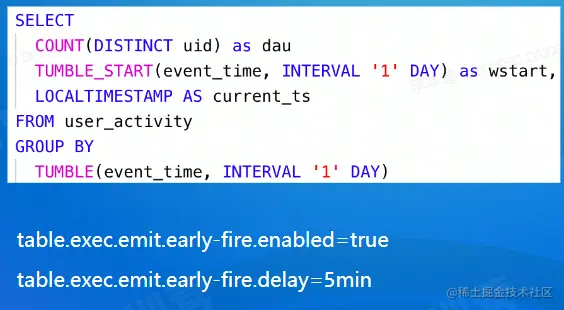

SQL 也可以通过配置使用：
- table.exec.emit.early-fire.enable=true
- table.exec.emit.early-fire.delay={time}

（7）Window Offset

window offset的功能就是可以在计算窗口的时候，可以让窗口有一个偏移。

计算window的公式：windowStart = timestamp - (timestamp - offset + windowSize) % windowSize

2. Window 高级优化

以下说的所有的高级优化，都只限于SQL中的window中。在DataStream中，用户需要自己通过代码来实现类似的能力

（1）Mini-batch 优化 => 解决频繁访问状态的问题

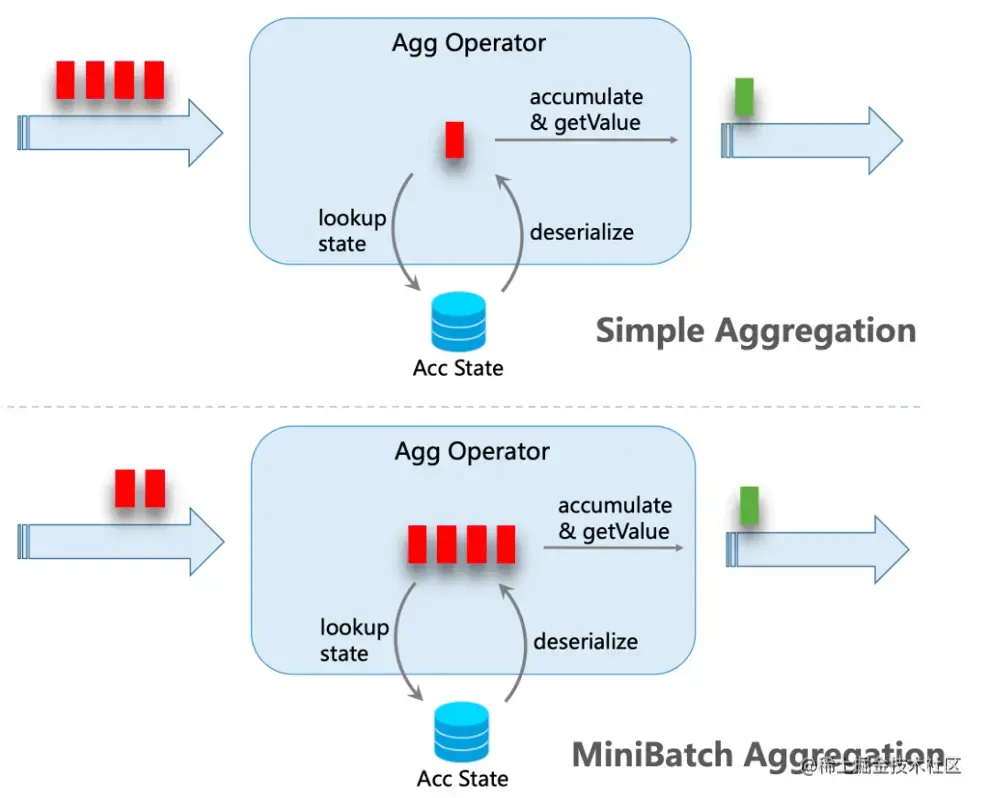

简单理解：让算子攒一小批数据，读一次状态就处理一小批数据，再输出，再写回状态

一般来讲，Flink的状态比较大一些都推荐使用rocksdb statebackend，这种情况下，每次的状态访问就都需要做一次序列化和反序列化，开销较大。

为了降低这种开销，可以通过降低状态访问频率的方式来解决，这就是mini-batch最主要解决的问题：即攒一小批数据再进行计算，这批数据每个key的state访问只有一次，这样在单个key的数据比较集中的情况下，对于状态访问可以有效的降低频率，最终提升性能。

每一个算子都需要攒一批自己的数据然后处理输出，那么上下游算子处理的延迟就是 总延迟。所以可利用 watermark 机制或 Checkpoint 中 Barrier 传递的机制，做一个全局的协调。

（2）Local-global => 解决倾斜问题

主要是可以降低数据shuffle的量，同时也可以缓解数据的倾斜。
将原本的聚合划分成两阶段：
- 第一阶段先做一个local的聚合，这个阶段不需要数据shuffle，是直接跟在上游算子之后进行处理；
- 第二个阶段是要对第一个阶段的结果做一个 merge（这里要求和session window的merge一样。如果存在没有实现merge的聚合函数，那么这个优化就不会生效）。

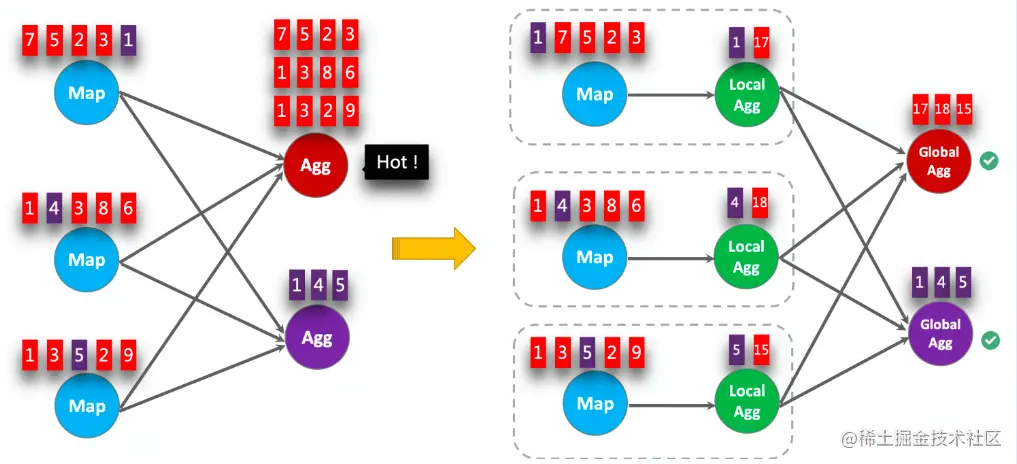

如上图所示，要对数据做一个 sum，同样颜色的数据表示相同的 group by 的key，这样可以在local agg阶段对它们做一个预聚合；然后到了 global 阶段数据倾斜就消除了。

（3）Distinct状态复用 => 降低状态量

一般批里面的引擎都是通过把它优化成aggregate的方式来处理，但是在流式window中不能直接这样优化，否则算子就变成会下发retract的数据
对于 count distinct，需要保存所有数据是否出现过这样子的一个映射

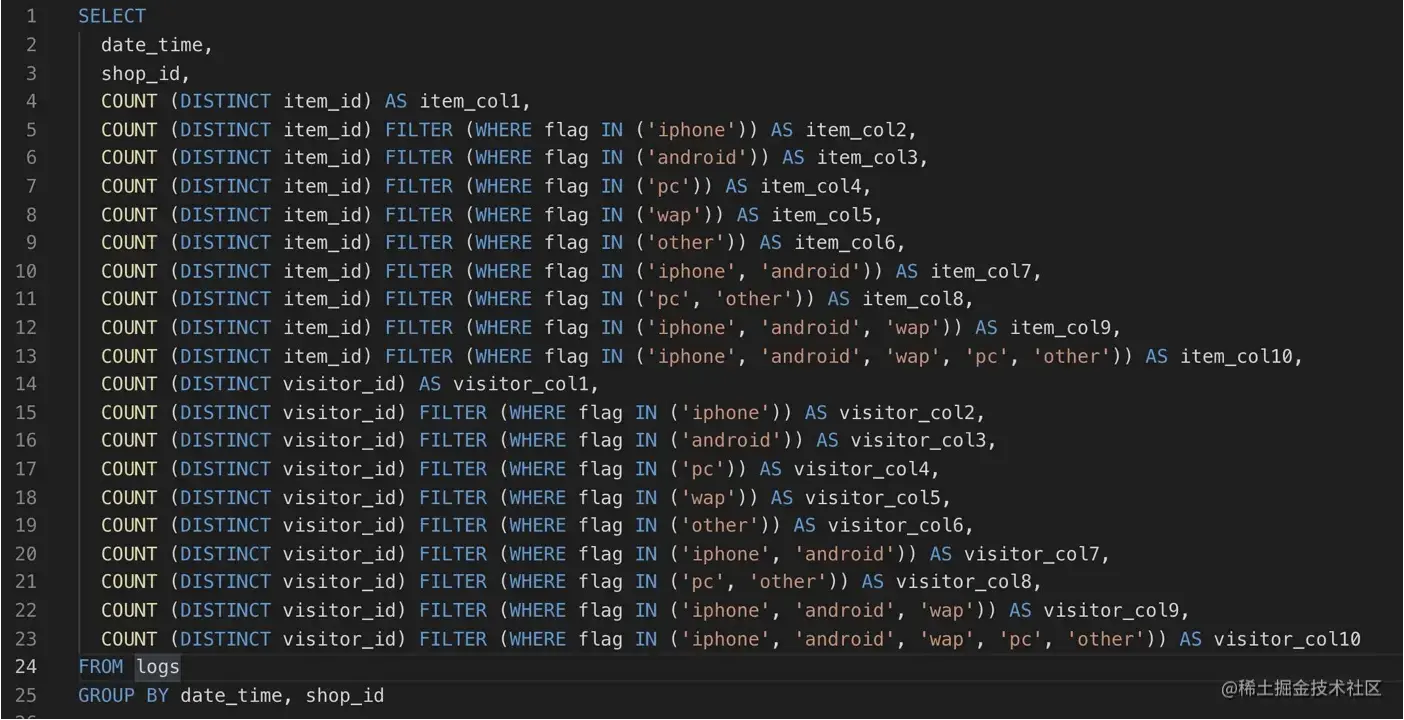

如上图所示，每条数据先进行 filter，再进行左边的聚合计算。如果每个指标都单独用一个map来记录每条数据是否出现过，那状态量是很大的。

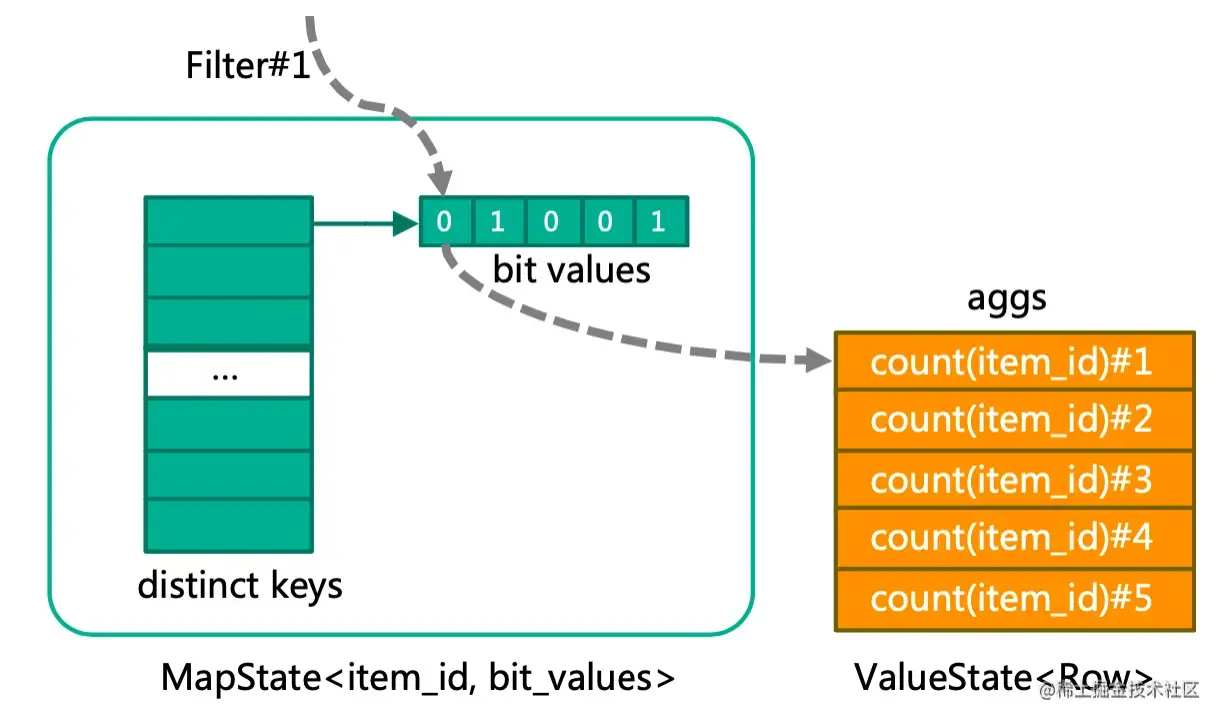

【让一个指标的 filter 多个条件复用同一份状态】 可以把相同字段的distinct计算用一个map的key来存储，在map的value中，用一个bit vector来实现就可以把各个状态复用到一起了。比如一个bigint有64位，可以表示同一个字段的64个filter，这样整体状态量就可以节省很多了。如下图所示：

（4）滑动窗口 Pane 复用 => 降低滑动窗口的状态存储量

如图所示，在滑动窗口中，同一些数据属于两个窗口（window 1 和 window 2），此时可以开两个窗口，把数据计算两次，然后再把两个窗口的内容都进行计算和更新。但很多时候滑动的窗口和滑动的时间比例比较大（比如一天的窗口，一小时滑动），此时每个窗口需要参与的计算量和开销非常大。

优化思路：

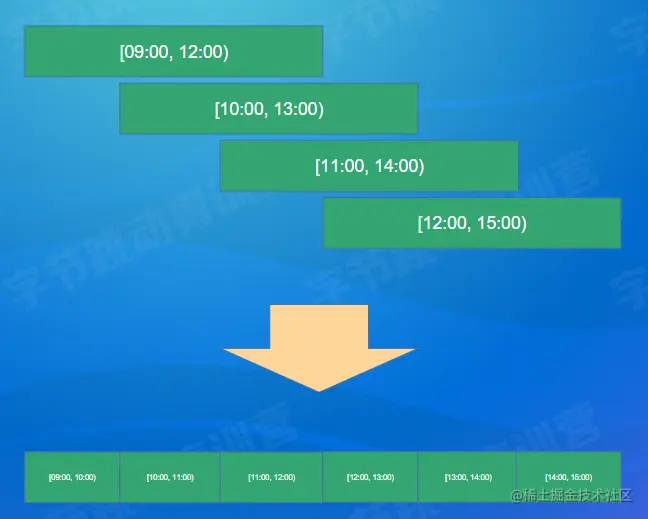

不在数据到来的时候直接把最终窗口的结果直接计算出来，而是划分更小的粒度，这个粒度称为 "Pane"
Pane 不是窗口，但最终能够组合成窗口

将窗口的状态划分成更小粒度的pane，比如3小时窗口、1小时滑动的情况，可以把pane设置为1h，这样每来一条数据，我们就只更新这条数据对应的pane的结果就可以了。当窗口需要输出结果的时候，只需要将这个窗口对应的pane的结果merge起来就可以了。

四、案例分析

1. 计算实时抖音DAU曲线

DAU(Daily Active User)： 指的是每天的去重活跃用户数
输出： 每个5s更新一下当前的DAU数值，最终获得一天内的DAU变化曲线
要求： 通过窗口的功能以及相关的优化，开发一个Flink SQL任务，使得可以高效的计算出来上面要求的实时结果。

上述方法的问题：所有数据都需要在一个 subtask 中完成窗口计算，无法并行。

优化

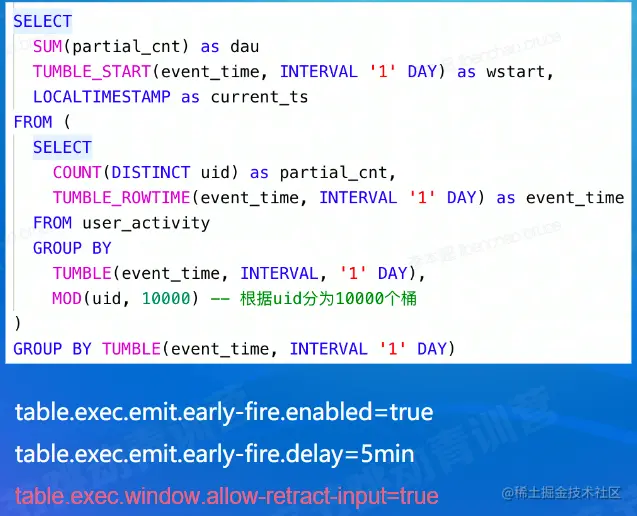

通过两阶段聚合把数据打散，完成第一轮聚合，第二轮聚合只需要对各个分桶的结果求和，解决了倾斜问题。

2. 计算大数据任务的资源使用

问题描述： 大数据任务（特指离线任务）运行时通常会有多个container启动并运行，每个container在运行结束的时候，YARN会负责将它的资源使用（CPU、内存）情况上报。一般大数据任务运行时间从几分钟到几小时不等。
需求： 根据YARN上报的各个container的信息，在任务结束的时候，尽快的计算出一个任务运行所消耗的总的资源。假设前后两个container结束时间差不超过10min。

优化

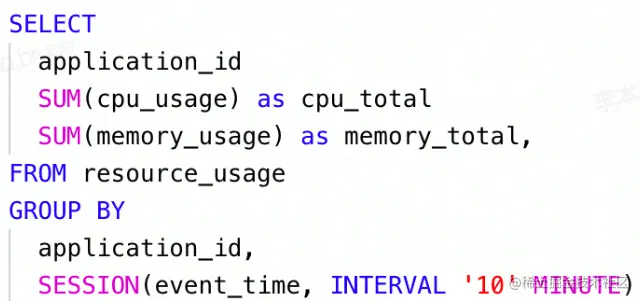

可以通过会话窗口来讲数据划分到一个window 中，然后再将结果求和即可。
