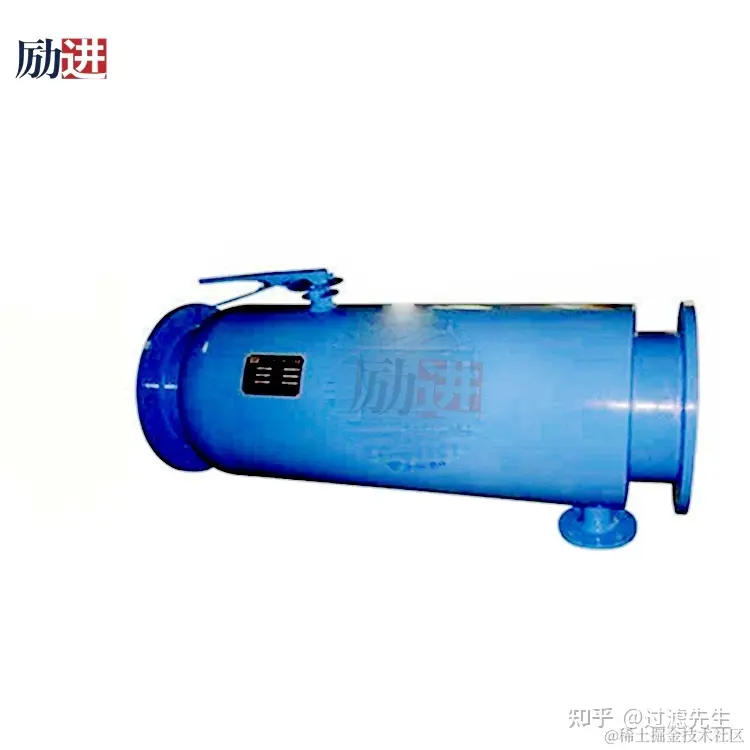

手动反冲洗过滤器产品介绍：
P型反冲排污过滤器适用于供水系统，工艺水系统及工业冷却水系统，特别是24小时连续运行的不停机系统，可以滤去水中的机械杂质，使系统设备正常运行。
手动反冲洗过滤器结构与工作原理：
P型反冲排污过滤器主要由碳钢筒体，不锈钢锲形滤网，蝶阀及排污装备所组成。当过滤器工作时，蝶阀处于开启状态，水流由入口进入过滤器，经过滤网过滤到出口。当过滤器需要排污时，关闭蝶阀，打开排污阀，水流经滤网前半段过滤，部分水流由出口流入系统，剩余水流由滤网后半段外侧流入内侧，经排污口排出，起到反向自动冲洗滤网的作用。整个冲洗过程系统可正常工作，无停机。
手动反冲洗过滤器技术参数：
1、处理效果
过滤精度：可根据用户需求选择
过滤效率：高
压力损失：≤0.015Mpa
2、进水水质
工作压力：≤1.6Mpa
工作温度：0℃～120℃
作环境温度：-25℃～+50℃
对湿度：﹤95%
3、运行参数
平均无故障工作时间：﹥60000小时
设计寿命：20年
其他：工作压力、过滤精度及规格尺寸可按用户要求制造，法兰连接尺寸按GB-9119.8-88

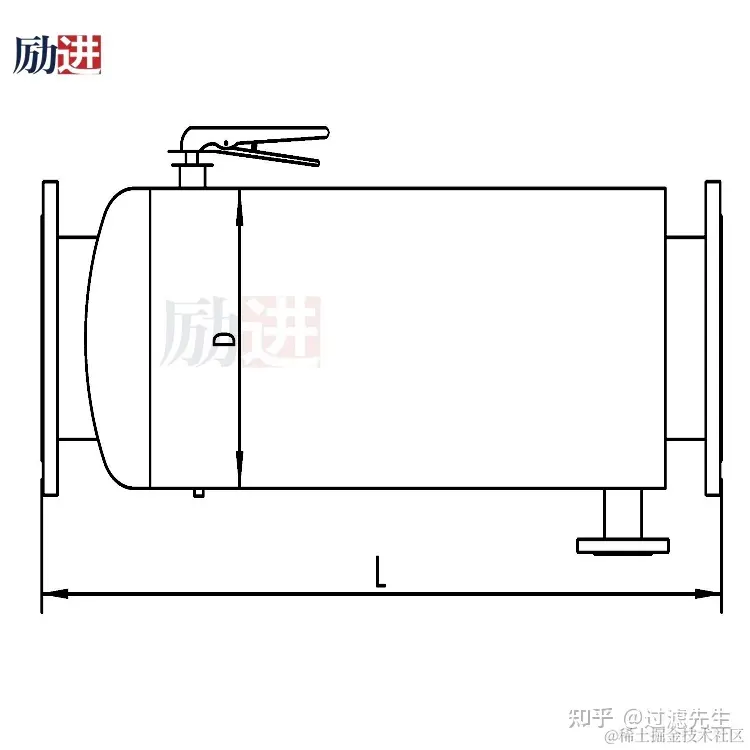

手动反冲洗过滤器选型参数表：
| 型号 | 流量（T/h） | 进出口径 | 排污口径(mm) | D(mm) | L（mm） | 重量（Kg） | |
| mm | in | ||||||
| LJ-2P | 19 | 50 | 2 | 25 | 159 | 500 | 13 |
| LJ-2.5P | 28 | 65 | 2.5 | 25 | 159 | 500 | 15 |
| LJ-3P | 50 | 80 | 3 | 25 | 219 | 550 | 18 |
| LJ-4P | 80 | 100 | 4 | 25 | 219 | 600 | 25 |
| LJ-5P | 125 | 125 | 5 | 25 | 219 | 650 | 39 |
| LJ-6P | 180 | 150 | 6 | 32 | 273 | 800 | 55 |
| LJ-8P | 320 | 200 | 8 | 40 | 325 | 900 | 85 |
| LJ-10P | 490 | 250 | 10 | 50 | 377 | 1000 | 120 |
| LJ-12P | 710 | 300 | 12 | 65 | 426 | 1100 | 150 |
| LJ-14P | 970 | 350 | 14 | 65 | 478 | 1200 | 220 |
| LJ-16P | 1260 | 400 | 16 | 65 | 530 | 1350 | 280 |
| LJ-18P | 1590 | 450 | 18 | 80 | 630 | 1500 | 350 |
| LJ-20P | 1970 | 500 | 20 | 100 | 720 | 1700 | 420 |
| LJ-24P | 2850 | 600 | 24 | 125 | 800 | 1900 | 580 |
以上数据仅供参考，以每次出货产品数据为准
手动反冲洗过滤器安装与使用：
P型反冲排污过滤器宜水平或垂直安装，当垂直安装时，水流方向应该是自上而下，安装时应注意外壳上箭头方向须与水流一致，正常运行时，蝶阀处于开启状态，当需要排污时，关闭蝶阀，打开排污阀直至排出水质变清为止。关闭排污阀，开启蝶阀，即完成排污过程，设备进入正常运行状态。
