1.概述

在04年谷歌发布的《MapReduce:Simplified Data Processing on Large Clusters》论文中，提到了shuffle的概念。

1.1 一个经典的MapReduce过程

Map：在单机上，对一小份数据并行进行处理
Shuffle：在map的基础上，将数据进行分区、排序、合并后形成有一定规律的数据，为后续的reduce阶段做准备
Reduce：汇总整理的阶段，对移动后的数据进行处理，依然是在单机上处理一小份数据

1.2 shuffle的对性能的影响

M*R次网络连接、大量的数据移动、数据丢失风险、可能存在大量的排序操作、大量的数据序列化、反序列化操作、数据压缩

1.3 总结

数据shuffle表示了不同分区数据交换的过程，不同的shuffle策略性能差异较大。目前在各个引擎中shuffle都是优化的重点，在spark框架中，shuffle是支撑spark进行大规模复杂数据处理的基石，shuffle是性能优化的重点。

2. shuffle算子

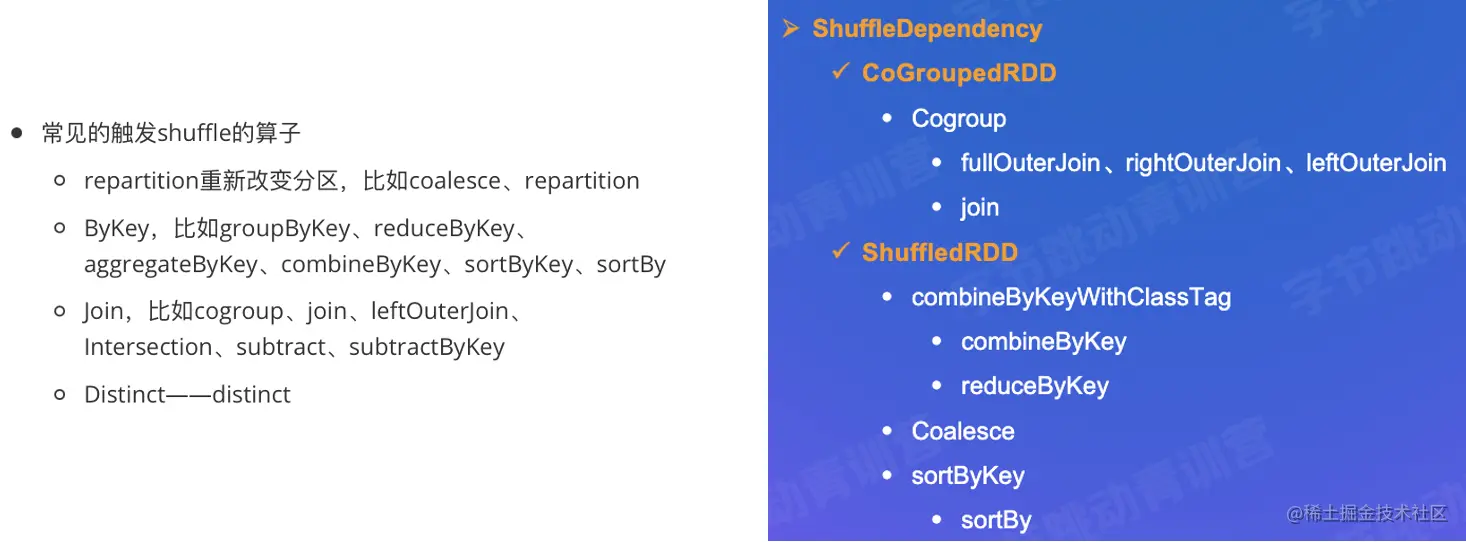

常见的触发shuffle的算子算子使用例子

val text = sc.textFile("mytextfile.txt")
val counts = text
  .flatMap(line => line.split(" "))
  .map(word => (word,1))
  .reduceByKey(_+_)
counts.collect

Shuffle Dependency

宽依赖：父RDD的每个分片至多被子RDD中的一个分片所依赖
窄依赖：父RDD的每个分片可能被子RDD中的多个分片所依赖

创建会产生shuffle的RDD时，RDD会创建Shuffle Dependency来描述Shuffle相关的信息。构造函数中有以下步骤：

Partitioner——用来将record映射到具体的partition的方法
- numberPartitions
- getPartition
Aggregator——在map侧合并部分record的函数
- createCombiner：只有一个value的时候初始化的方法
- mergeValue：合并一个value到Aggregator中
- mergeCombiners：合并两个Aggregator

3.shuffle过程

3.1 spark中的shuffle变迁过程

HashShuffle 0.8之前，2.0退出
- 优点：不需要排序
- 缺点：因为每个partition会映射到一个文件，同时打开，创建的文件过多
- 优化：写数据优化，使得每个partition都映射到一个文件片段
SortShuffle 1.1引入，1.2默认
- 优点：打开的文件少、支持map-side combine
- 缺点：需要排序
- 做法：每个task生成一个包含所有partition数据的文件
TungstenSortShuffle 1.4引入
- 优点：更快的排序效率，更高的内存利用效率
- 缺点：不支持map-side combine

3.2 shuffle注册

由action算子触发DAG Scheduler进行shuffle register
Shuffle Register会根据不同的条件决定注册不同的ShuffleHandle
- 不支持mapside combine && partitions小于 spark.shuffle.sort.bypassmerge Threshold——BypassMergeSortShuffleHandle
  - 不支持mapside combine && serialize支持relocation&& partition小于 224——SerializedShuffleHandle
  - !(不支持mapside combine && serialize支持relocation&& partition小于 224)——BaseShuffleHandle

3.3 Writer实现

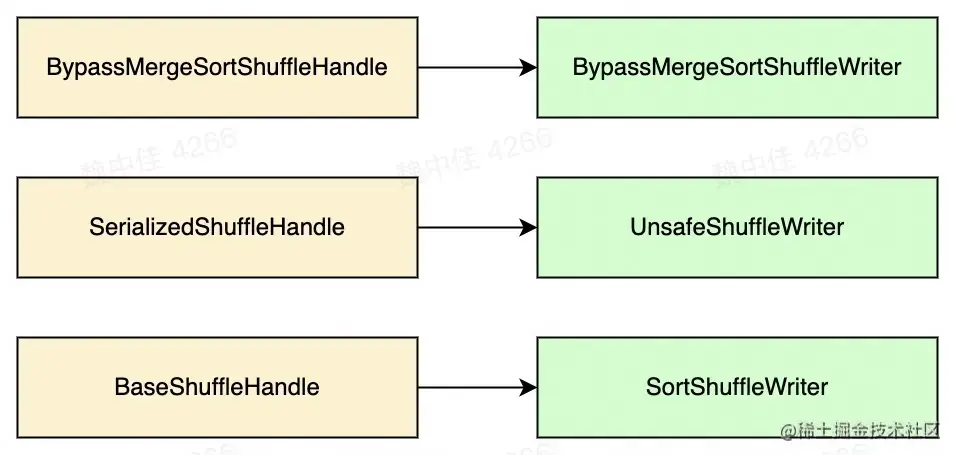

三种ShuffleHandle对应了三种不同的ShuffleWriter的实现
- BypassMergeSortShuffleWriter：HashShuffle
  - 不需要排序，节省时间，写操作的时候会打开大量的文件
- UnsafeShuffleWriter：TunstonShuffle
  - 利用类似内存页存储序列化数据，数据写入后不再反序列化
  - 只根据partition排序Long Array，数据不移动
- SortSHuffleWriter：SortShuffle
  - 支持combine，需要combine时，使用PartitionedAppendOnlyMap，本质是个HashTable；不需要combine的时候PartitionedPairBuffer本质是个Array

3.4 Reader实现

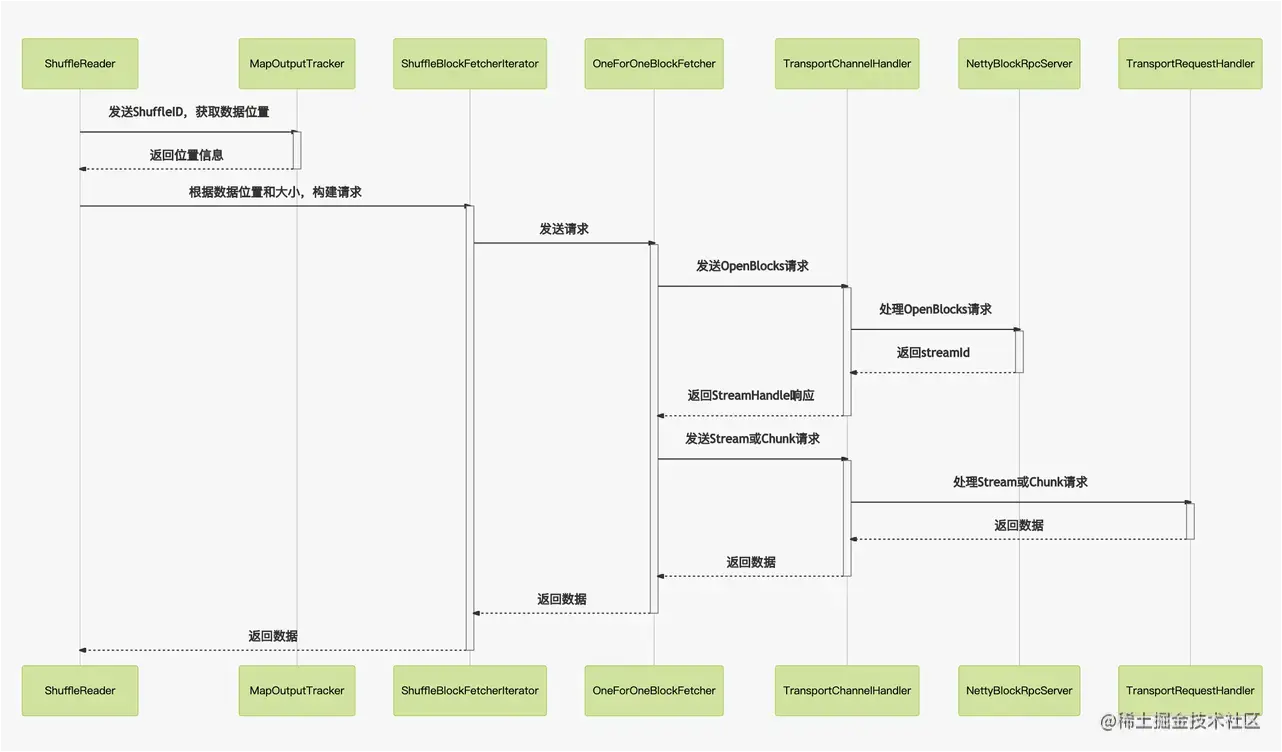

ShuffleReader网络请求流程

使用netty作为网络框架提供网络服务，并接受reducetask的fetch请求

首先发起openBlocks请求获得streamId，然后再处理stream或者chunk请求

位置信息记录在MapOutputTracker中

Reader实现：ShuffleBlockFetchIterator

区分local和remote节省网络消耗
防止OOM
- maxBytesInFlight：限制获取数据块的大小
- maxReqsInFlight：限制获取数据的数量
- maxBlocksInFlightPerAddresst：限制每一个地址上获取block的数量
- maxReqSizeShuffleToMemt：限制内存中的请求大小
- maxAttemptsOnNettyOOM：限制OOM的次数

Reader实现：External Shuffle Service——解耦数据计算和服务

为了解决Executor为了服务数据的fetch请求导致无法退出问题，我们在每个节点上部署一个External Shuffle Service，这样产生数据的Executor在不需要继续处理任务时，可以随意退出。

3.5 shuffle优化使用的技术

3.5.1 零拷贝

DMA：直接存储器存取，指外部设备不通过cpu而直接与系统内存交换数据的接口技术

零拷贝——Zero Copy
- sendfile+DMA gather copy
Netty 零拷贝
- 可堆外内存，避免 JVM 堆内存到堆外内存的数据拷贝。
- CompositeByteBuf 、 Unpooled.wrappedBuffer、 ByteBuf.slice ，可以合并、包装、切分数组，避免发生内存拷贝
- Netty 使用 FileRegion 实现文件传输，FileRegion 底层封装了 FileChannel#transferTo() 方法，可以将文件缓冲区的数据直接传输到目标 Channel，避免内核缓冲区和用户态缓冲区之间的数据拷贝

3.5.2避免shuffle

使用broadcast替代join，传统的join操作会导致shuffle操作。
使用可以map-side预聚合的算子

3.5.3 Shuffle 参数优化

spark.default.parallelism && spark.sql.shuffle.partitions

spark.hadoopRDD.ignoreEmptySplits

spark.hadoop.mapreduce.input.fileinputformat.split.minsize

spark.sql.file.maxPartitionBytes

spark.sql.adaptive.enabled && spark.sql.adaptive.shuffle.targetPostShuffleInputSize

spark.reducer.maxSizeInFlight

spark.reducer.maxReqsInFlight spark.reducer.maxBlocksInFlightPerAddress

3.5.4 Shuffle 倾斜优化

什么叫倾斜？数据处理量不平均
有什么危害？影响处理效率，作业运行时间变长；Task OOM导致作业失败
解决倾斜方法举例
- 增大并发度【足够简单，但是只缓解，不根治】
- AQE：根据shuffle文件统计数据自动检测倾斜数据，将那些倾斜分区打散成小的子分区，然后各自进行join

4. Push Shuffle

shuffle过程存在哪些问题？
- 数据存储在本地磁盘，没有备份
- IO 并发：大量 RPC 请求（M*R）
- IO 吞吐：随机读、写放大（3X）
- GC 频繁，影响 NodeManager
为什么需要push shuffle？
- Avg IO size太小，造成了大量的随机IO，严重影响磁盘的吞吐量
- M*R次读请求，造成大量网络连接，影响稳定性
为了优化该问题，有很多公司都做了思路相近的优化，push shuffle
- Facebook： cosco
- LinkedIn：magnet 两份备份数据
- Uber：Zeus
- Alibaba： RSS
- Tencent： FireStorm
- Bytedance： Cloud Shuffle Service 高可用重试
- Spark3.2： push based shuffle
