这是我参与[第四届青训营]笔记创作的第2天。
一、Flink概述

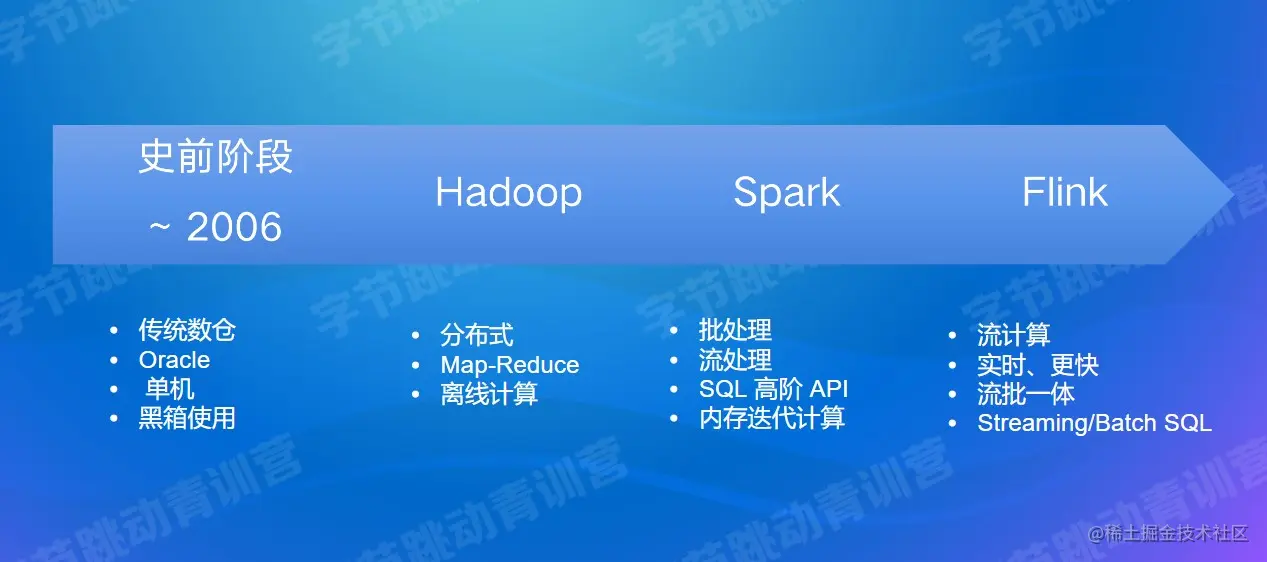

1、大数据计算架构发展历史
Q:为什么需要流式计算？
A: 大数据实时性带来价值更大。例如在金融风控中，如果实时监测出异常交易行为，就能及时阻断风险发生。在抖音根据用户行为数据发掘用户兴趣、偏好，向用户推荐更感兴趣的内容。

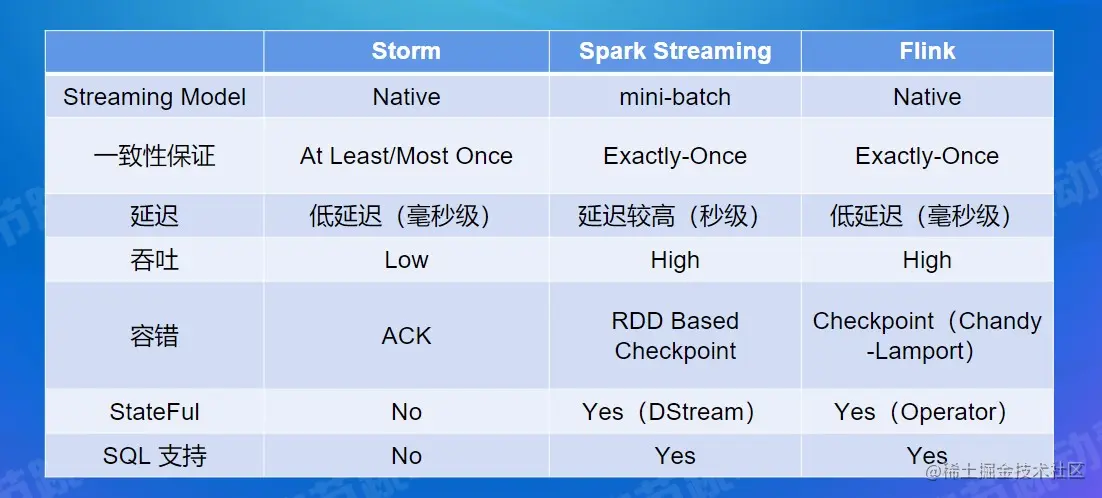

2、流式计算框架对比
Q:为什么Flink脱颖而出？
- Exactly——Once语句
- 状态容错 checkpoint
- Dataflow编程模型
- 流批一体
3、Apache Flink 开源生态
二、Flink整体架构

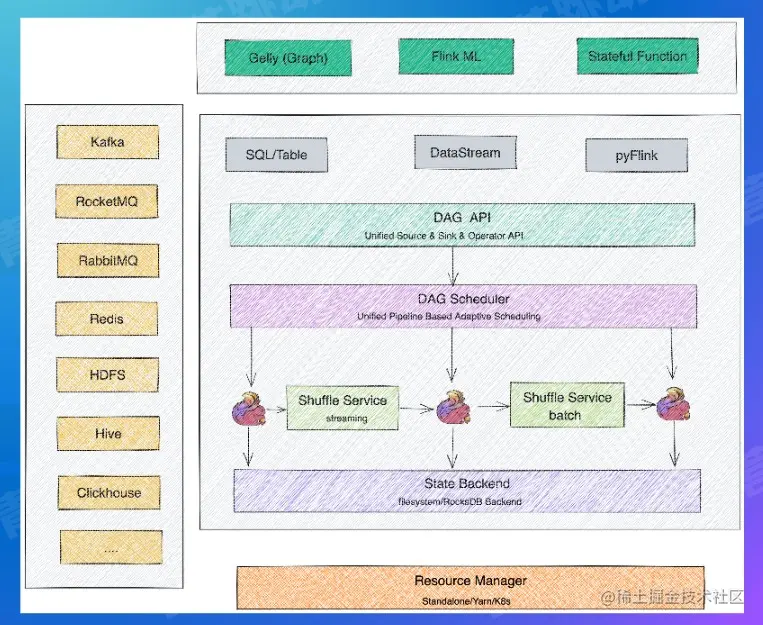

1、Flink分层架构
- SDK层：目前有三类 SQL/Table、DataStream、PYFlink。
- 执行引擎层：不管哪一类SDK，执行引擎层都提供了统一的DAG，用来描述数据处理的pipeline。不管是流/批，都会转化为DAG图。调度层再把DAG转化成分布式模式下的Task，Task之间通过shuffle传输数据。
- 状态存储层：负责存储算子的状态信息。
- 资源调度层：目前Flink可以支持部署在多种环境下。
2、Flink总体架构
（1）一个Flink集群，主要包括以下俩个核心组件：
- JobManager：负责整个任务的协调工作，包括调度Task、触发协调Task做checkpoint协调容错恢复等。
- TaskManager：负责执行一个DateFlow Graph的各个Task以及Date Stream的buffer和数据交换。

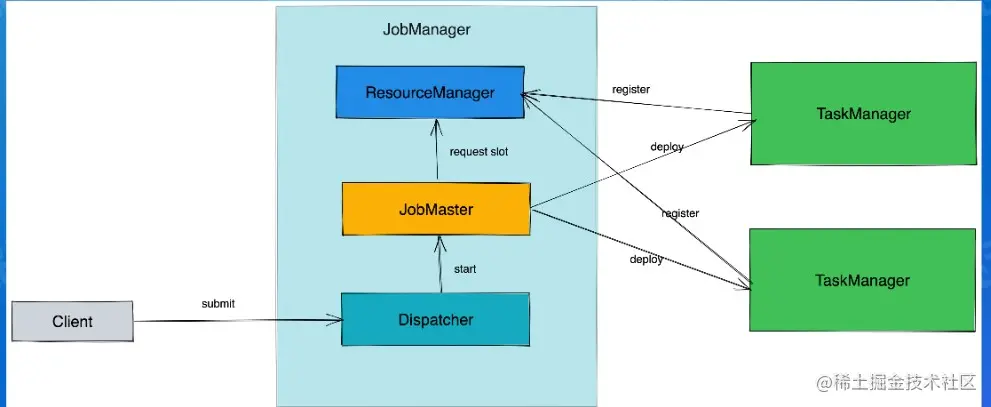

（2）JM组件职责
- Dispatcher：接收作业，拉起JM来执行作业，并在JM挂掉之后恢复作业。
- Jobmaster：管理一个job的整个生命周期，会向ResourceManager申请slot，并将task调度到对应JM上。
- ResourceManager:负责Slot资源党的管理和调度，Task Manager拉起之后会向RM注册JM。

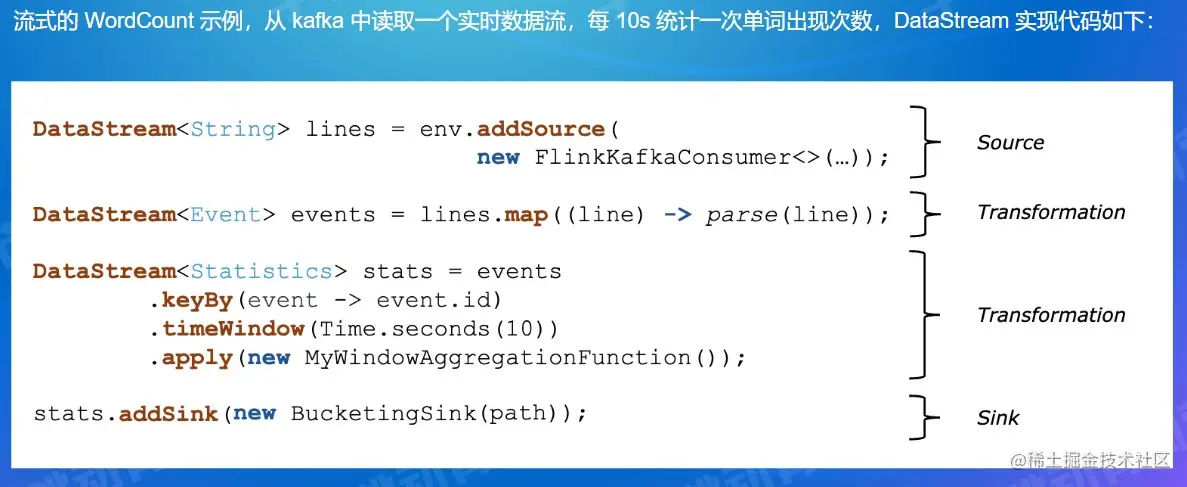

3、Flink作业示例

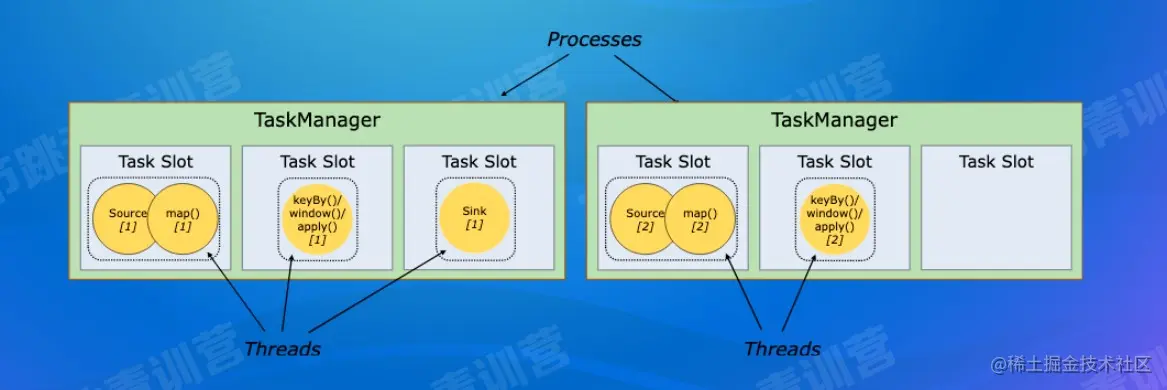

为了更高效地分布式执行，Flink会尽可能将不同的OPerator（source）链接Chain在一起形成一个Task。这样每个Task可以在一个线程中执行，内部叫做OPeratorChain。这样可以减少切换和缓冲区交换，提高吞吐率。如下Source和Map
4、Flink如何做到流批一体
Q:为什么可以做到流批一体？
A:批式计算是流式计算的特例。Everything is Streams，有界数据集（批）也是一种特殊的数据集。因此，理论上我们是可以用一套引擎架构来解决上述两种场景，只不过需要对不同场景支持相应的扩展性，并允许做不同的优化策略。
（1）Apache Flink主要从以下几个模块来做流批一体的：
- SQL层
- DataStream API层统一，流批均支持DataStream API来开发。
- Scheduler层架构统一，支持流批场景。
- Failover Recovery层 容错
- shuffle service层架构统一，支持流批场景，选不同的Shuffle Service。
（2）1.12之前的Flink支持以下两种调度模式
- EAGER模式，特点：申请一个作业所需要的全部资源，后同时调度这个作业的全部Task，采取Pipeline方式进行通信。例如Stream作业场景。
- LAZY模式，特点：先调度上游，待上游产生数据或结束后在调度下游，类似Spark的Stage执行模式。例如Batch作业场景。
（3）最新Flink：由Pipeline数据交换方式连接的Task构成一个Pipeline region。本质上不管是流还是批都是按Pipeline region粒度来申请资源和调度任务的。
（4）Flink社区已经支持：
- Nerry Shuffle Service：既支持Pipeline又支持Blocking，Flink模式的Shuffle Service策略。
- Remote Shuffle Service：既支持Pipeline又支持Blocking，不过对于PIpeline模式，走Remote反而性能下降，主要是有用的batch的blocking场景，字节内部是基于CSS来实现Rss的。
三、Flink架构优化

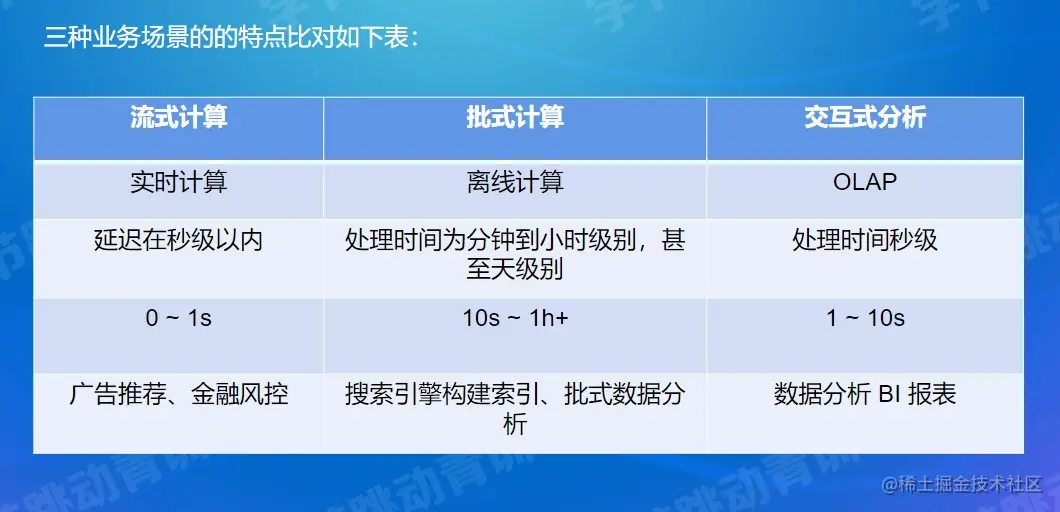

1、/批/OLAP业务场景概述
例子：抖音红包雨，运维同学根据第一场雨情况，布局下一场雨。
Q:三种业务场景为什么可以用一套引擎来解决？
A：批式计算是流式计算的特例。Everything is Streams，有界数据集（批）也是一种特殊的数据集。因此，理论上我们是可以用一套引擎架构来解决上述两种场景，只不过需要对不同场景支持相应的扩展性，并允许做不同的优化策略。（2）而OLAP计算是一种特殊的批式计算，他对并发和实时性要求更高，只不过需要不同场景支持相应的扩展性，并允许做不同的优化策略。
OLAP场景需求：短查询作业场景、高并发支持、极致处理性能

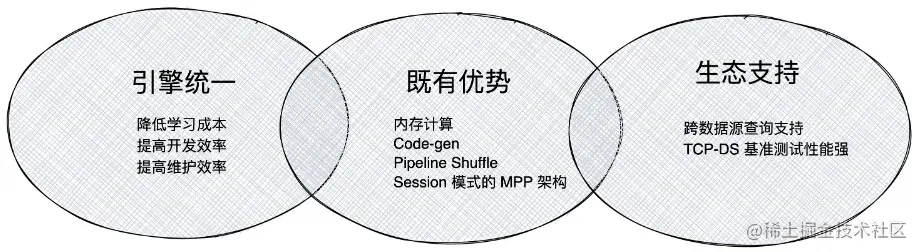

2、Flink的OLAP优化之路
3、Flink OLAP架构现状
- Client：提交SQL QUery
- GateWay：接受Client提交的SQL QUery，对SQL进行语法解析和查询优化，生成Flink作业执行计划，提交给Session集群。
- Session Cluster：执行作业调度及计算，并返回结果。
四、Flink应用案例
（1）电商流批一体实践

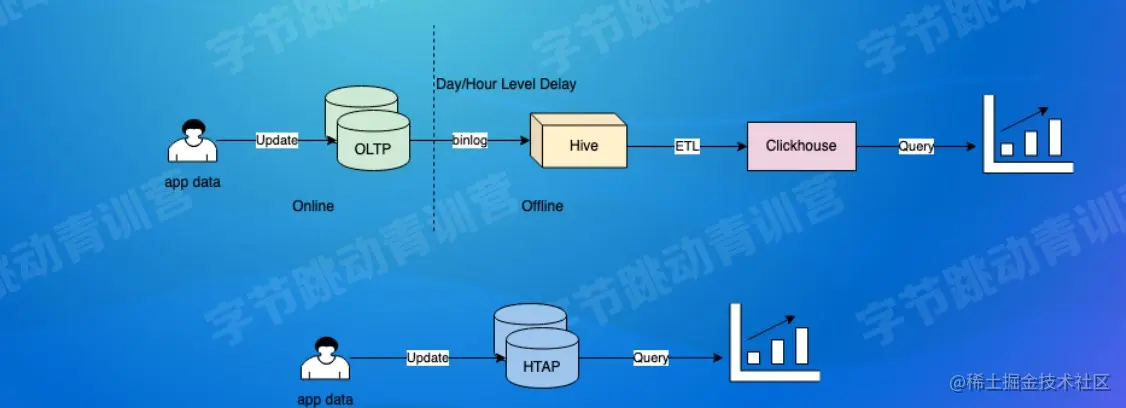

（2）字节内AP引擎由HTAP提供
把AT、TP引擎全统一到HTAP中，提供事务处理。
