学习D3.js（十六）圆形填充图

携手创作，共同成长！这是我参与「掘金日新计划 · 8 月更文挑战」的第3天，点击查看活动详情

引入D3模块

• 引入整个D3模块。

<!-- D3模块 -->
<script src="https://d3js.org/d3.v7.min.js"></script>

数据

• 自定义数据格式。

    const dataTree = {
      name: '太刀',
      children: [
        {
          name: '矿石',
          children: [
            {
              name: '结晶矿',
              children: [
                { name: '蓝矿', num: 10 },
                { name: '黑铁矿', num: 3 },
                { name: '白灰矿', num: 4 }
              ]
            }
          ]
        },
        {
          name: '木材',
          children: [
            {
              name: '稀木',
              children: [
                { name: '钴木', num: 4 },
                { name: '黑木', num: 2 }
              ]
            },
            {
              name: '水木',
              children: [{ name: '蓝木', num: 4 }]
            }
          ]
        },
        {
          name: '宝石',
          children: [
            {
              name: '太阳类',
              children: [
                { name: '日金石', num: 6 },
                { name: '熔岩石', num: 1 }
              ]
            },
            {
              name: '深海类',
              children: [
                { name: '寒铁石', num: 2 },
                { name: '金晶石', num: 3 },
                { name: '玄冰结晶', num: 2 }
              ]
            }
          ]
        }
      ]
    }

添加画布

• 初始化画布。

    var width = 900
    var height = 600
    var margin = 30
    var svg = d3
      .select('.d3Chart')
      .append('svg')
      .attr('width', width)
      .attr('height', height)
      .style('background-color', '#1a3055')
    // 图
    var chart = svg.append('g').attr('transform', `translate(${2 * margin}, ${2 * margin})`)

比例尺

const colorScale = d3.scaleOrdinal(d3.schemeSet3)

• 颜色比例尺。

const rootTree = d3
  .hierarchy(dataTree)
  .sum((d) => d.num) // 计算绘图属性value的值  -求和 其子节点所有.num属性的和值
  .sort((a, b) => a.value - b.value) // 根据 上面计算出的value属性 排序

• 修改数据信息，为其添加树形结构信息并排序。

const pack = d3.pack().size([width - 4 * margin, height - 4 * margin])(rootTree)

• 使用.pack()创建圆形布局信息，并对数据添加位置信息。

绘制圆形

 const rectChart = chart.append('g')

• 创建绘制组。

    const rectChartG = rectChart
      .selectAll()
      .data(pack.descendants())
      .enter()
      .append('g')
      .attr('class', (d, i) => 'g g-' + i)

• .descendants() 返回后代节点数组。
• 对每一个节点创建单独的绘制组。

rectChartG
  .append('circle')
  .attr('class', 'circle')
  .attr('cx', (d) => d.x)
  .attr('cy', (d) => d.y)
  .attr('r', (d) => d.r)
  .attr('fill', (d, i) => colorScale(d.data.name))

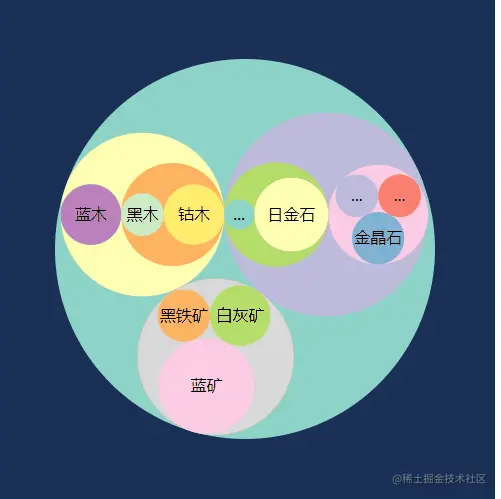

• 绘制圆形。

rectChartG
  .append('text')
  .attr('class', 'text')
  .attr('transform', (d) => 'translate(' + d.x + ',' + d.y + ')')
  .text((d) => d.data.name)
  .attr('fill', '#000000')
  .attr('text-anchor', 'middle')
  .attr('dy', function () {
    return this.getBBox().height / 4
  })
  .text(function (d) {
    if (d.children) return
    if (textWidthIsOk(d, this)) {
      return d.data.name
    } else {
      return '...'
    }
  })

// 检测文本长度是否合适
function textWidthIsOk(d, text) {
  const textWidth = text.getBBox().width
  if (d.r * 2 >= textWidth) return true
  return false
}

• 绘制文本。
• 注意：这里需要文本超出...，需要先加载一次文本才能获取文本长度。

添加交互

    var tooltips = d3
      .select('body')
      .append('div')
      .style('width', 'auto')
      .style('height', '40px')
      .style('background-color', '#fff')
      .style('dispaly', 'flex')
      .style('justify-content', 'center')
      .style('padding', '10px')
      .style('border-radius', '5px')
      .style('opacity', 0)

    d3.selectAll('.g > .circle')
      .on('mouseover', function (e, d) {
        tooltips
          .html(`类型：${d.data.name}<br /> 数据：${d.value}%`)
          .style('position', 'absolute')
          .style('left', `${e.clientX}px`)
          .style('top', `${e.clientY}px`)
          .style('opacity', 1)

        d3.select(e.target).attr('fill', 'white')
      })
      .on('mouseleave', function (e, d) {
        tooltips.style('opacity', 0).style('left', `0px`).style('top', `0px`)
        d3.select(e.target).attr('fill', colorScale(d.data.name))
      })

• 创建信息框，监听鼠标事件，获取对象信息展示在对应位置。

• 文本对象在圆形对象上面，鼠标移入文本时效果就会消失。监听文本，修改圆形对象的样式。

    d3.selectAll('.g > .text')
      .on('mouseover', function (e, d) {
        tooltips
          .html(`类型：${d.data.name}<br /> 数据：${d.value}%`)
          .style('position', 'absolute')
          .style('left', `${e.clientX}px`)
          .style('top', `${e.clientY}px`)
          .style('opacity', 1)
        d3.select(e.target.previousSibling).attr('fill', 'white')
      })
      .on('mouseleave', function (e, d) {
        tooltips.style('opacity', 0).style('left', `0px`).style('top', `0px`)

        d3.select(e.target.previousSibling).attr('fill', colorScale(d.data.name))
      })

• 前面把文本对象和圆形对象，绘制在一组中。通过e.target.previousSibling获取前一个兄弟节点，选中它直接修改样式就行。
