1.REDO LOG

CHECK POINT机制：事务提交后缓冲池中的脏页会以一定的频率被刷入磁盘

1.1.作用

由于CHECK POINT机制不是每次变更的时候都触发，而是事务提交后再去执行，所以当变更数据都写入缓冲池后，数据库宕机了，那么这段时间的数据就是丢失的，无法恢复。根据事务的持久性特性，对于一个已经提交的事务，在事务提交后对数据的改变是永久性的，不能丢失。

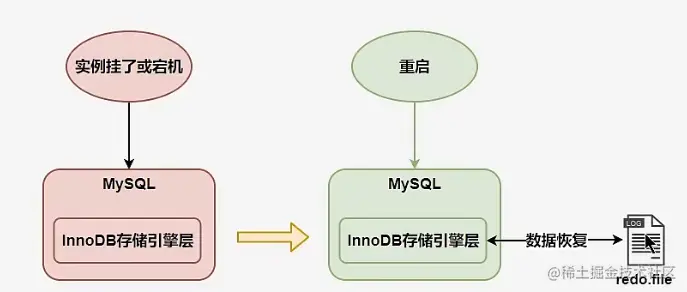

REDO LOG保证了事务的持久性，将事务在日志中修改的内容记录下来，即使事务提交后系统崩溃，也能在重启后通过REDO LOG记录的操作来刷新磁盘。

InnoDB引擎的事务采用了WAL技术（Write-Ahead Logging），这个技术的思想就是先写日志，再写磁盘，只有日志写入成功，才算事务提交成功。当发生宕机且数据未刷到磁盘的时候，可以通过REDO LOG来恢复，以此保证了事务的持久性

1.2.特点

  • 占用空间小，刷盘快（不需要整个页面，只需记录更改的内容）
  • 直接IO
  • 按顺序写入磁盘

执行事务的过程中，每产生一条语句，就产生对应的REDO日志，这些日志是按照产生的顺序写入磁盘

  • 事务执行过程中，REDO LOG不断记录

1.3.组成

  • 重做日志的缓冲（REDO LOG BUFFER），保存在内存中，容易丢失

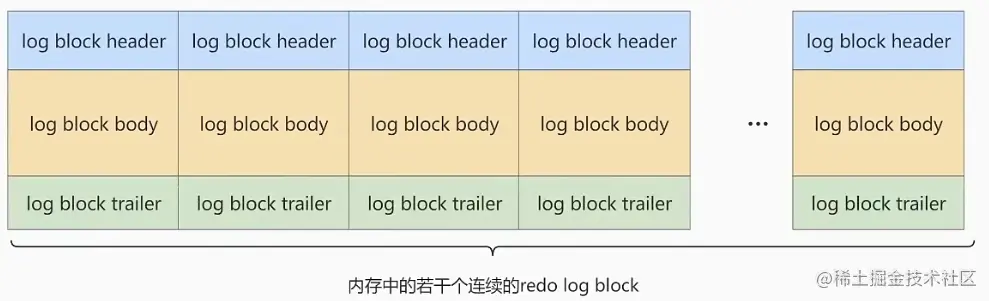

在服务器启动时会申请一大片连续的REDO LOG BUFFER内存空间，这片空间被划分为若干个连续的REDO LOG BLOCK，一个BLOCK占用512字节

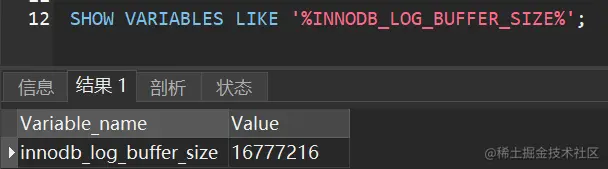

参数设置：INNODB_LOG_BUFFER_SIZE，默认大小为16M，最大4096M，最小1M

  • 重做日志文件（REDO LOG FILE），保存在硬盘中，是持久的

1.4.流程

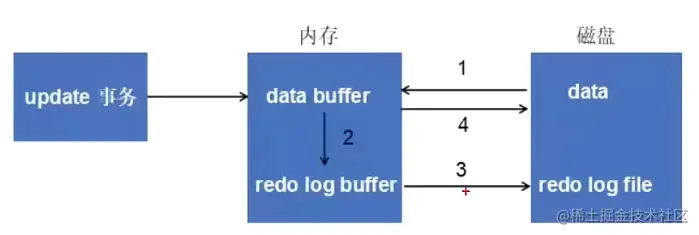

以一个UPDATE事务为例：

  1. 先将原始数据从磁盘读入内存，根据事务操作内存中的数据
  2. 每执行一条语句生成一条重做日志并写入REDO LOG BUFFER
  3. 事务COMMIT时，将REDO LOG BUFFER的内容刷新到REDO LOG FILE
  4. 将内存中的数据刷新到磁盘

1.5.刷盘策略

REDO LOG并不是直接写入磁盘，会先写入REDO LOG BUFFER，之后以一定的频率刷入到真正的REDO LOG FILE中。此时从REDO LOG BUFFER刷盘到REDO LOG FILE的过程并不是真正的刷到磁盘中去，而是刷入到文件系统缓存（page cache）中去（操作系统的优化），真正的写入会交给操作系统决定。

针对COMMIT提交事务时，如何将REDO LOG BUFFER中的日志刷入到REDO LOG FILE中去，InnoDB给出INNODB_FLUSH_LOG_AT_TRX_COMMIT参数。支持三种策略：

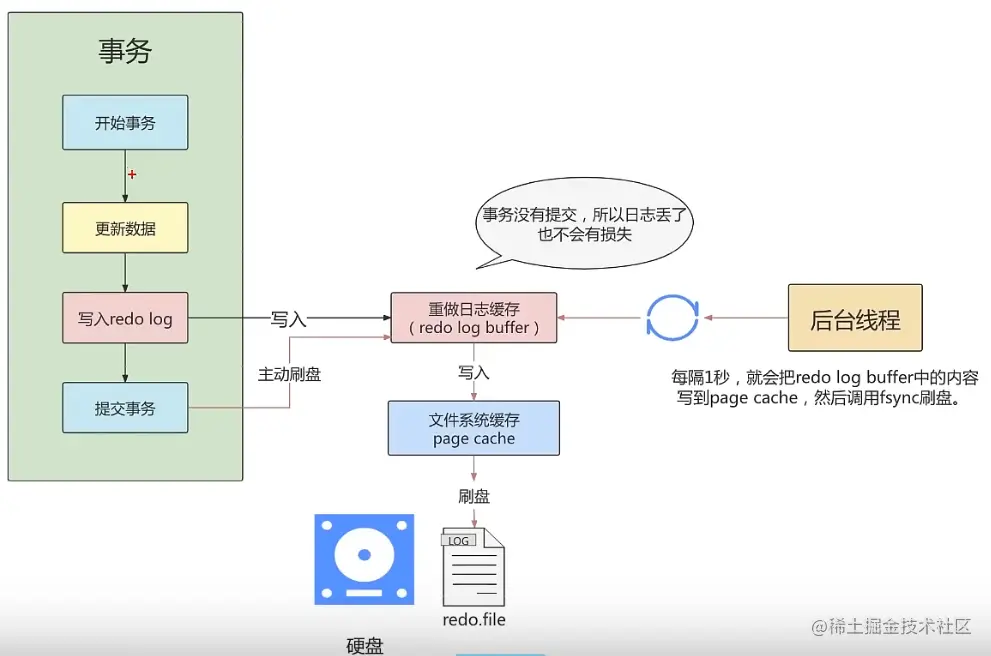

  • 为0：每次事务提交时不进行刷盘操作。

InnoDB中的master thread每隔1s进行一次重做日志的同步，将LOG BUFFER的数据写入文件缓存并同步刷盘。但是这种情况下事务的提交并不会触发后台线程，如果数据库或者操作系统宕机，都有丢失数据的风险。

  • 为1（默认）：每次提交事务都进行刷盘操作。

每次事务的结束都会触发后台线程将REDO LOG BUFFER中的内容写入文件系统并刷盘。这种情况下只要事务提交了REDO LOG就一定在硬盘里，不会有数据的丢失。

无论数据库或是操作系统宕机都不会丢失任何已提交的数据，但效率是最差的。

  • 为2：每次提交事务都只把REDO LOG BUFFER内容写入page cache，但不进行同步。由操作系统决定什么时候同步到磁盘文件

这种情况下数据库宕机并不会造成数据的丢失，但是操作系统宕机后可能会造成数据丢失，无法满足事务的持久性，但是操作效率是较高

1.6.日志写入REDO BUFFER

  • Mini-Transaction

MySQL把对底层页面的一次原子访问过程称之为一个Mini-Transaction，简称mtr，一个mtr可以包含一组REDO日志，在进行崩溃恢复时这组日志是一个整体

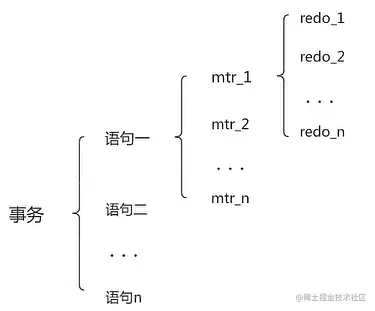

一个事务可以包含多条语句，一条语句可以由多个mtr组成，每一个mtr又可以包含多个redo日志，它们的关系如下图：

  • REDO日志写入REDO BUFFER

向REDO BUFFER中写入日志是按顺序的，需要有一个变量BUF_FREE来后序的REDO日志应该写入REDO BUFFER的哪个位置，如下图：

一个mtr执行的过程中可能产生若干条REDO日志，这些日志是一个不可分割的组，在mtr执行的过程中将产生的日志先暂存，当该mtr执行结束，再将这个mtr全部的日志一起复制到LOG BUFFER中。

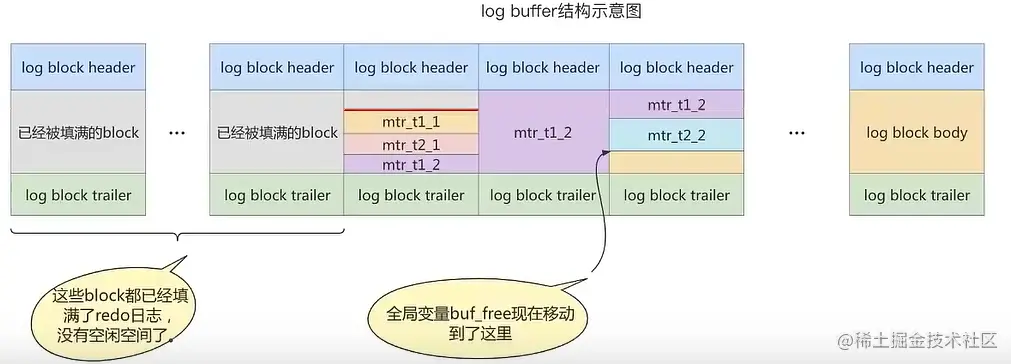

假设有事务T1和事务T2，T1有两个mtr：mtr_T1_t1和mtr_T1_t2，T2也有两个mtr：mtr_T2_t1和mtr_T2_t2；不同的事务可能是并发执行的，T1和T2写入BUFFER的mtr可能是交替的，如下图：

  • REDO LOG BLOCK

一个REDO LOG BLOCK是由日志头、日志体、日志尾组成。日志头占12字节，日志尾占8字节，所以一个BLOCK真正能存储的数据是：512 - 12 - 8 = 492字节

REDO日志都是存储在492字节的日志体中，日志头和日志尾存储的都是管理信息

1.7.REDO LOG FILE

  • 相关参数设置

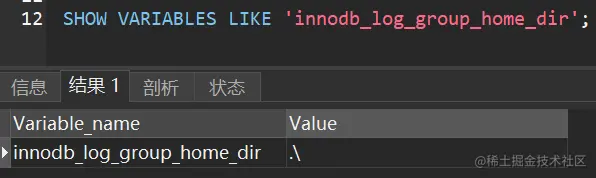

  1. innodb_log_group_home_dir：指定REDO LOG文件组的所在路径，默认值为./，表示在数据库的数据目录下。

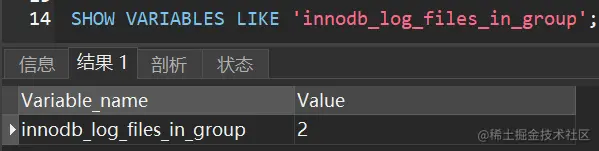

  1. innodb_log_files_in_group：指明REDO LOG FILE的个数，默认2个最大100个

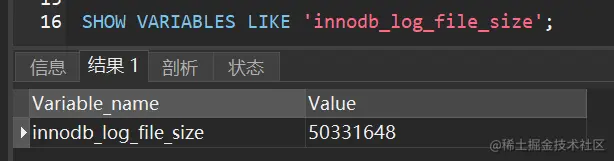

  1. innodb_log_file_size：单个LOG FILE文件的大小，默认48M，所有LOG FILE文件和最大值为512G

  • 日志文件组

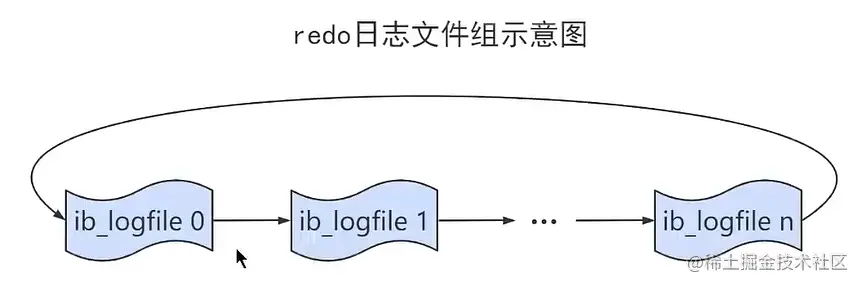

磁盘上的REDO日志文件不止一个，而是一个日志文件组。这些文件以ib_logfile[数字]的形式命名，每个日志文件的大小都是一样的。在将日志写入日志文件组时，先从0号日志文件开始写，写满后再写入1号、2号文件，以此类推。当写到最后一个文件后，再重新转到0号文件开始写，覆盖掉前面的日志，如图示：

全部日志文件的大小：innodb_log_files_in_group*innodb_log_file_size

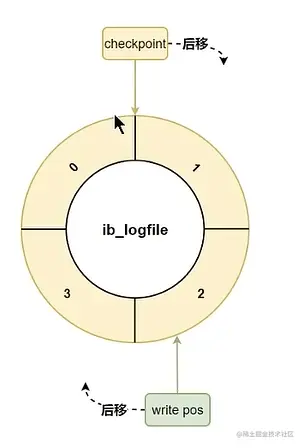

  • CHECK POINT

    • WRITE POS：记录当前写的位置，边写边后移
    • CHECK POINT：可擦除的位置，往后推移

每次把REDO LOG刷盘到日志文件中，WRITE POS就会后移；每次MySQL加载日志文件组恢复数据时，CHECK POINT就会后移。

如图，WRITE POS顺时针距离CHECK POINT的距离表示可以写入新的日志的空间，另一部分表示MySQL还未用来恢复数据的文件。

如果WRITE POS追上CHECK POINT表示日志文件组满了，这是不能再写入新的REDO LOG记录，数据库需要停下来，清空一些记录，把CHECK POINT前移

2.UNDO LOG

在事务中更新数据的前置操作就是要先写入UNDO LOG

2.1.概述

UNDO LOG用来保证事务的原子性，当发生回滚时，需要将数据改回原来的样子，符合原子性的要求。当对一条记录做改动时（INSERT、DELETE和UPDATE），要把回滚时需要的数据记录下来：

  • 插入数据时：至少需要把主键记录下来，回滚时只需把主键删除（对于每个INSERT，执行一个DELETE）
  • 删除记录时：要把这条记录中的内容都记录下来，回滚时再把这些内容插入（对于每个DELETE，执行一个INSERT）
  • 修改记录：要把这条记录的旧值记录下来，回滚时再更新为旧值（对于每个UPDATE，执行一个相反的UPDATE）

这些为了回滚而记录的内容称之为回滚日志或撤销日志。

UNDO LOG也会产生REDO LOG，也需要持久性的保护。

2.2.作用

  • 回滚数据

UNDO是逻辑日志，只能将数据库逻辑上恢复到原来的样子。逻辑上取消了原来的修改，但是数据结构和页本身在回滚后可能大不相同。

  • MVCC

多用户读取同一记录时，若记录已被修改，可以通过读取UNDO日志获取之前的版本信息，以此实现非锁定读取

2.3.存储结构

UNDO页

UNDO LOG采用段的方式管理，每个回滚段ROLLBACK SEGEMENT记录了1024个UNDO LOG SEGEMENT，在每个UNDO LOG SEGEMENT进行UNDO页的申请

  • 在InnoDB1.1之前，只有一个ROLLBACK SEGEMENT，因此支持最多同时在线的事务限制为1024个。
  • 从InnoDB1.1之后最大支持128个ROLLBACK SEGEMENT，支持同时在线的事务限制提高到了1024 * 128

  • 从InnoDB1.2开始可以通过一些参数对ROLLBACK SEGEMENT做进一步的设置：
  1. innodb_undo_directory:设置ROLLBACK SEGEMENT文件所在路径，默认为数据文件目录下

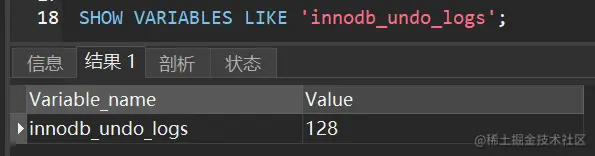

  1. innodb_undo_logs：设置ROLLBACK SEGEMENT的个数，默认为128个
  2. innodb_undo_tablespaces：设置构成ROLLBACK SEGEMENT文件的数量，默认为0，表示不独立设置undo的tablespace，默认记录到系统表空间ibdata中

UNDO页的重用

当开启一个事务需要写UNDO LOG时，先去UNDO LOG SEGEMENT中申请UNDO页，1页的大小为16KB，如果一个事务分配一个页，会非常浪费空间，需要重用UNDO页：

在事务提交时，并不会马上删除UNDO页，会被放到一个链表中，判断使用空间是否大于3 / 4，如果小的话，就可以被重用，其他事务的内容可以记录在当前UNDO页后面。

由于UNDO页是离散的，清理对应磁盘空间时效率不高

回滚段与事务

  1. 每个事务只会使用一个回滚段，一个回滚段在同一时刻可能会服务多个事务
  2. 当一个事务开始时，会指定一个回滚段，数据被修改时，原始的数据会被复制到该回滚段
  3. 在回滚段中，事务会不断填充盘区，直到事务结束或所有空间耗尽。如果盘区耗尽，事务会在段中请求扩展下一个盘区，如果已分配的盘区都用完，事务会覆盖最初的盘区
  4. 回滚段处于UNDO表空间中，可以设置多个UNDO表空间，但同一时刻只能使用一个UNDO表空间
  5. 当事务提交时，存储引擎将UNDO LOG放入列表以便清除操作，并判断是否可以重用

回滚段数据分类

  • 未提交的回滚数据：事务并未提交，用于实现读一致性，该数据不能被其它事务的数据覆盖
  • 已提交未过期的数据：事务已提交，但仍在UNDO RETENTION参数保持的时间
  • 已提交过期的数据：事务已提交且保存时间超过了UNDO RETENTION指定的时间，属于已经过期的数据，回滚段满后会优先覆盖这种数据

事务提交之后不能马上删除UNDO LOG，可能会有其他事务需要UNDO LOG来获取行记录之前的版本，故放到链表中，由purge线程判断删除与否

2.4.类型

  • insert undo log：由INSERT操作产生的，只对事务本身可见，对其他事务不可见（隔离性），可以直接删除不需要交给purge线程
  • update undo log：由DELETE和UPDATE产生的，可能需要提供MVCC机制，不能在提交后就删除，需放入链表由purge判断

2.5.生命周期

  • 生成过程

InnoDB中，每行记录的真实数据中有几个隐藏列：

  • DB_ROW_ID：行ID，唯一标识一条记录；如果表没有显示定义主键，并且也没有唯一索引，则自动以该隐藏列作为主键
  • DB_TRX_ID：每个事务都有事务ID，当对某条记录发生改变时，就会将这个事务的事务ID写入该隐藏列中
  • DB_ROLL_PTR：回滚指针，指向UNDO LOG的指针

执行以下例子：

BEGIN;

INSERT INTO user (NAME) VALUES ("tom");

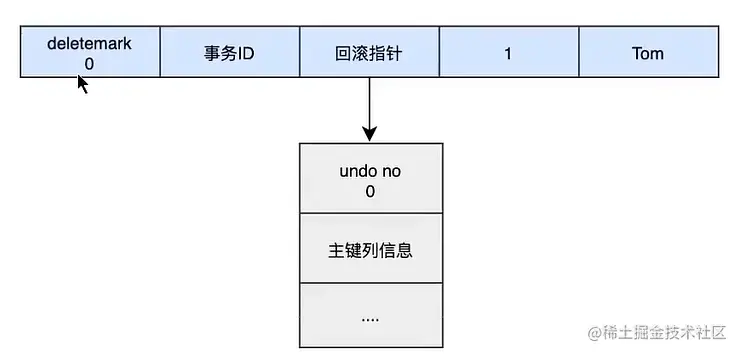

此时插入的数据会生成一条INSERT UNDO LOG，并且数据的回滚指针会指向它，UNDO LOG会记录数据的主键值等，在进行ROLLBACK的时候，直接删除对应的数据即可

UPDATE user SET NAME = "Sun" WHERE id = 1;

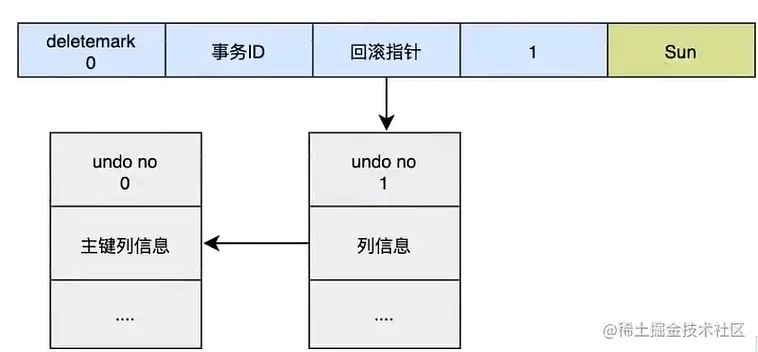

更新的数据会产生UPDATE UNDO LOG，且区分是否更新主键，这时把原来的记录写入编号为1的UNDO LOG，回滚指针指向它再指向之前的UNDO LOG

UPDATE user SET id = 2 WHERE id = 1;

更新主键的时会把原来数据的DELETEMARK打开，还没有真正删除数据，交给清理线程判断；在后面插入一条新数据，新数据产生新的UNDO LOG，序号递增

可见每次对数据的变更都会产生序号递增的UNDO LOG，回滚的时候按照序号依次向前推就可以得到原始的数据
