最近项目比较忙，没空更新，目前回来补上进度。

仓库地址

gitee.com/vectorli/te…

目前计划实现最V2版本如下：

• 一个可视化大屏（简单的功能） 可视化部分分为一下几个方面讲解：
  1： 视频对接 （海康威视）
  2： LED对接
  3： 可视化面板制作
• 报表导出（word）

可视化面板框架制作

修改页面，增加可视化面板按钮

1. 我们在在前的mainwin中，增加一个menu item。叫做信息中心（就是可视化大屏），并增加单机回调函数
2. 在form文件夹下，创建子文件夹dashboard。创建一个页面，命名为：dashboard.cs
3. 修改dashboard的窗体属性，边框选择为none（formborderstyle：none)
4. 实现回调函数，点击打开dashboard
5. 上代码:

        /// <summary>
        /// 可视化大屏
        /// </summary>
        /// <param name="sender"></param>
        /// <param name="e"></param>
        private void 信息中心ToolStripMenuItem_Click(object sender, EventArgs e)
        {
            if (!DashBoardOpend)
            {
                dashboard dashwin = new dashboard();
                dashwin.ShowDialog();
            }
        }

调整面板布局

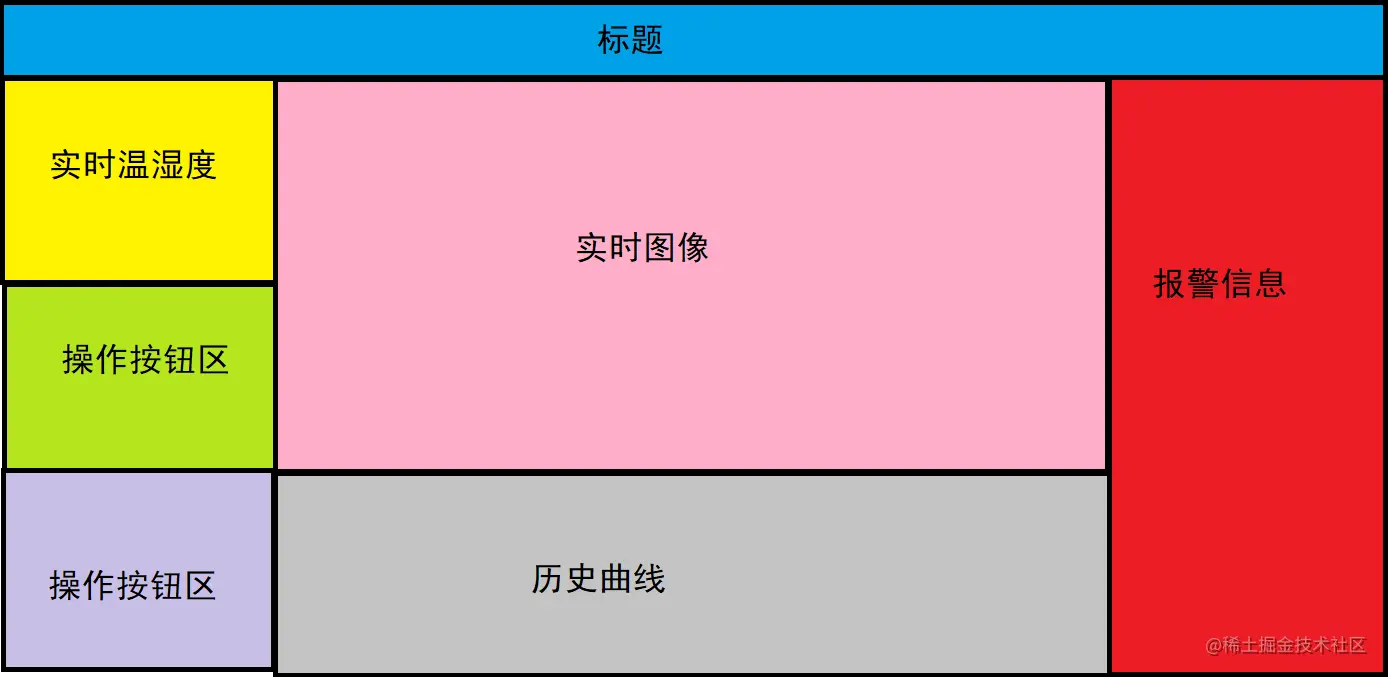

简单的大屏布局如上图所示
这种布局就是典型的tablelayout

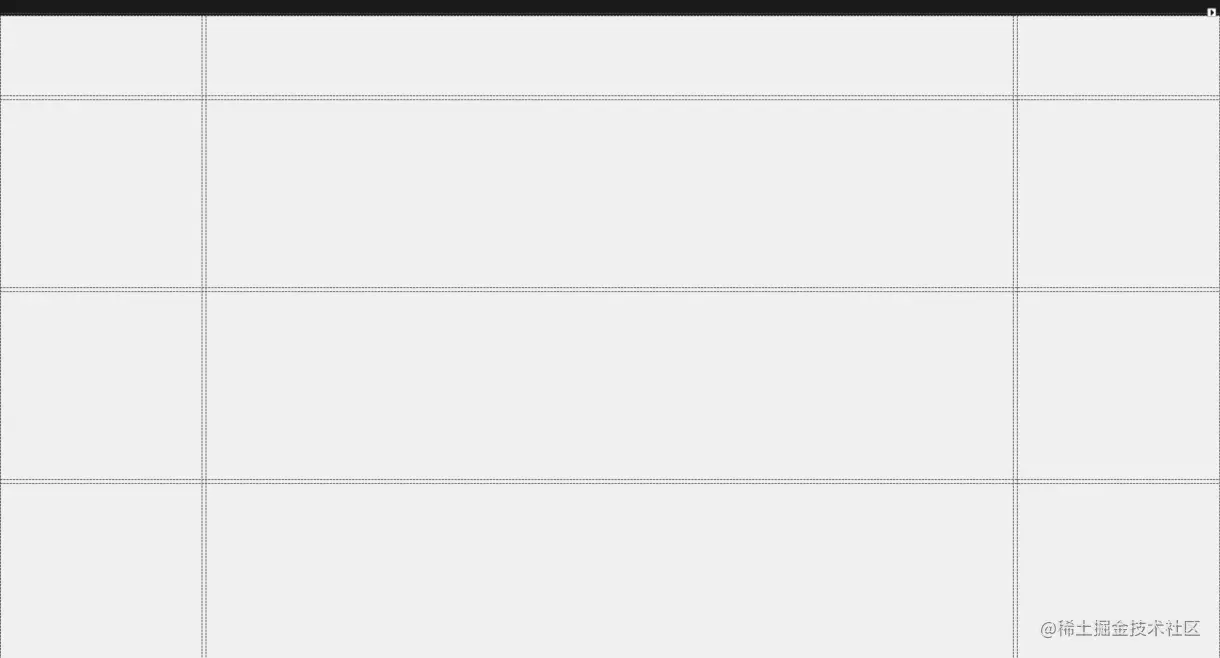

1.拖动一个tablelayout到dashboard
2.按照上图的结构，创建行列值 3，放置panel，方便以后动态的添加子窗口

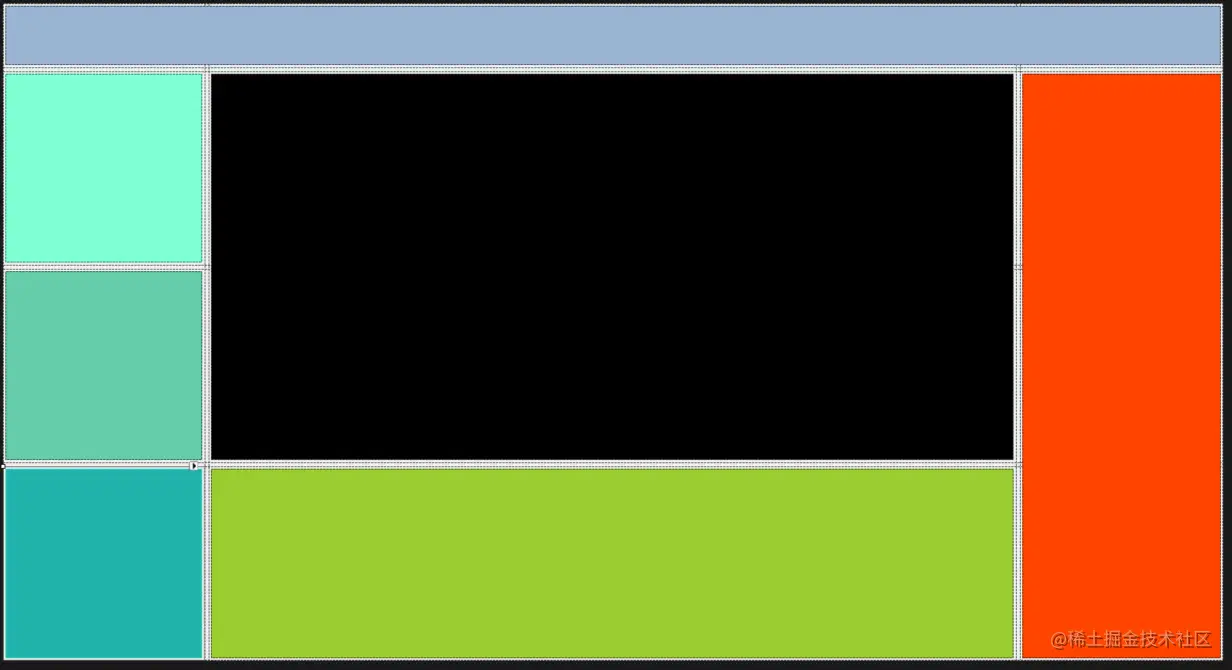

4，效果如下：

放置图表和表格

按照之前的布局，我们在底部放置一个line
右上角放置一个bar，这些图标我们均使用scottplot
右侧的报警信息，放置一个表格窗体 datagride

tips：目前没有对接实时数据，我们先使用scottplot的datagen功能，把曲线画出来
这样开起来有个大体的样子，方便以后调整页面布局和美化
表格初始化和窗体load回调函数如下：

/// <summary>
        /// 实时数据
        /// </summary>
        private void InitRealBar()
        {
            this.formsPlotrealdata.Plot.Style(Style.Blue1);
            // create sample data
            double[] valuesA = { 1, 2, 3, 2, 1, 2, 1 };
            double[] valuesB = { 3, 3, 2, 1, 3, 2, 1 };
            // to simulate stacking B on A, shift B up by A
            double[] valuesB2 = new double[valuesB.Length];
            for (int i = 0; i < valuesB.Length; i++)
                valuesB2[i] = valuesA[i] + valuesB[i];
            // plot the bar charts in reverse order (highest first)
            this.formsPlotrealdata.Plot.AddBar(valuesB2);
            this.formsPlotrealdata.Plot.AddBar(valuesA);
            // adjust axis limits so there is no padding below the bar graph
            this.formsPlotrealdata.Plot.SetAxisLimits(yMin: 0);

            this.formsPlotrealdata.Refresh();
        }
        /// <summary>
        /// 历史曲线
        /// </summary>
        private void InitHisLine()
        {
            this.formsPlothisline.Plot.Style(Style.Blue1);
            // sample data
            double[] xs = DataGen.Consecutive(51);
            double[] sin = DataGen.Sin(51);
            double[] cos = DataGen.Cos(51);
            // plot the data
            this.formsPlothisline.Plot.AddScatter(xs, sin);
            this.formsPlothisline.Plot.AddScatter(xs, cos);
            // customize the axis labels
            this.formsPlothisline.Plot.Title("历史曲线");
            this.formsPlothisline.Plot.XLabel("Horizontal Axis");
            this.formsPlothisline.Plot.YLabel("Vertical Axis");

            this.formsPlothisline.Refresh();
        }
        /// <summary>
        /// 报警饼图
        /// </summary>
        private void InitalarmPie()
        {
            this.formsPlotalarmpie.Plot.Style(Style.Blue1);
            double[] values = { 778, 283, 184, 76, 43 };
            var pie = this.formsPlotalarmpie.Plot.AddPie(values);
            pie.Explode = true;
            pie.DonutSize = .6;

            this.formsPlotalarmpie.Refresh();
        }
        /// <summary>
        /// 测试
        /// </summary>
        private void InitTest()
        {
            this.formsPlottest.Plot.Style(Style.Blue1);
            // plot sample data
            this.formsPlottest.Plot.AddSignal(DataGen.Sin(51));
            this.formsPlottest.Plot.AddSignal(DataGen.Cos(51));
            // dragging can be enabled and optionally limited to a range
            var vSpan = this.formsPlottest.Plot.AddVerticalSpan(.15, .85);
            vSpan.DragEnabled = true;
            vSpan.DragLimitMin = -1;
            vSpan.DragLimitMax = 1;
            // spans can be configured to allow dragging but disallow resizing
            var hSpan = this.formsPlottest.Plot.AddHorizontalSpan(10, 25);
            hSpan.DragEnabled = true;
            hSpan.DragFixedSize = true;

            this.formsPlottest.Refresh();
        }
        /// <summary>
        /// 加载函数
        /// </summary>
        /// <param name="sender"></param>
        /// <param name="e"></param>
        private void dashboard_Load(object sender, EventArgs e)
        {
            InitTest();
            InitHisLine();
            InitalarmPie();
            InitRealBar();
            this.WindowState = FormWindowState.Maximized;
        }

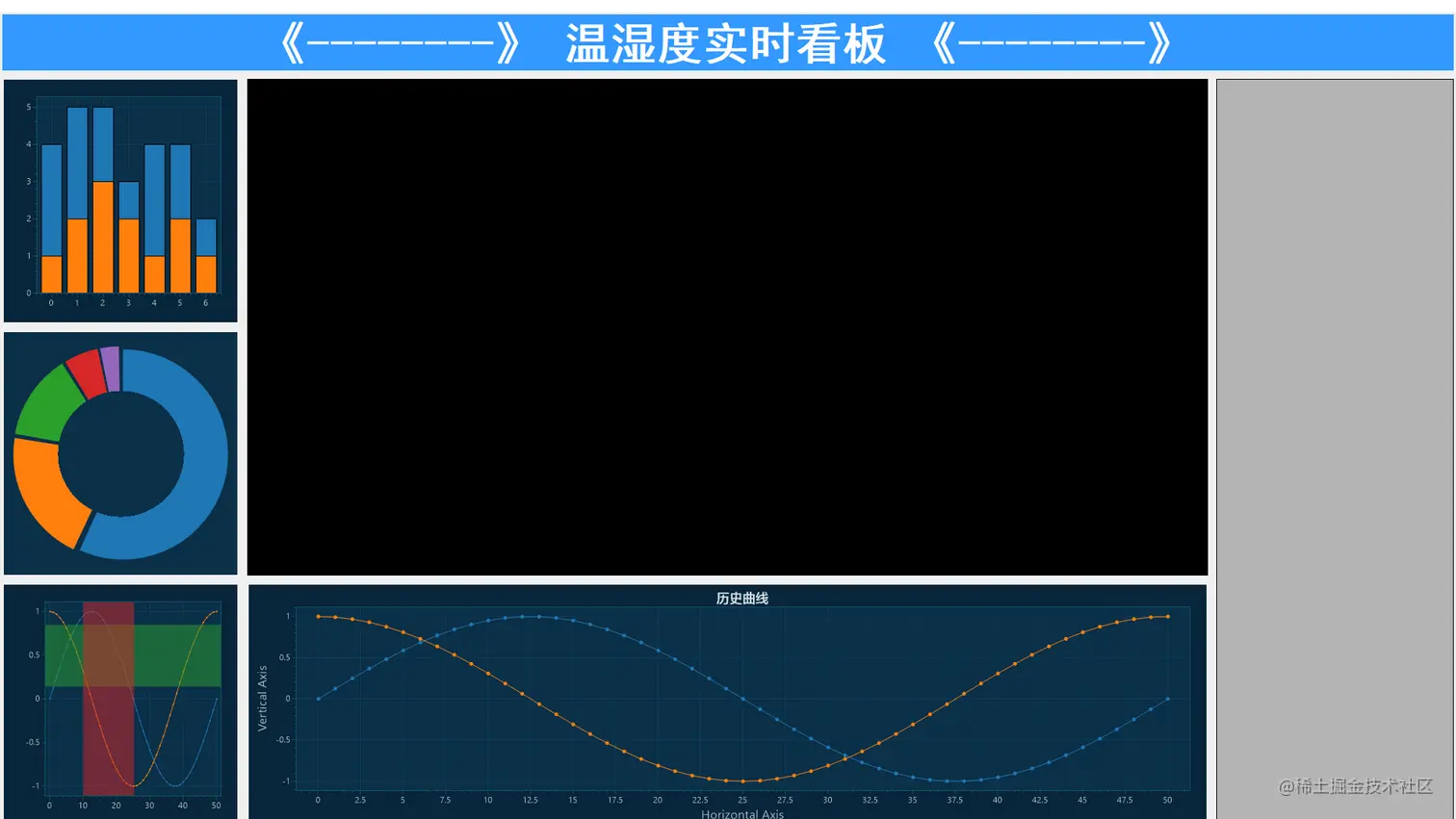

效果
