iOS工程化「一」Xcode工程分析

sj
1,390 阅读10分钟

xcode本质

Xcode本质就是一个终端。

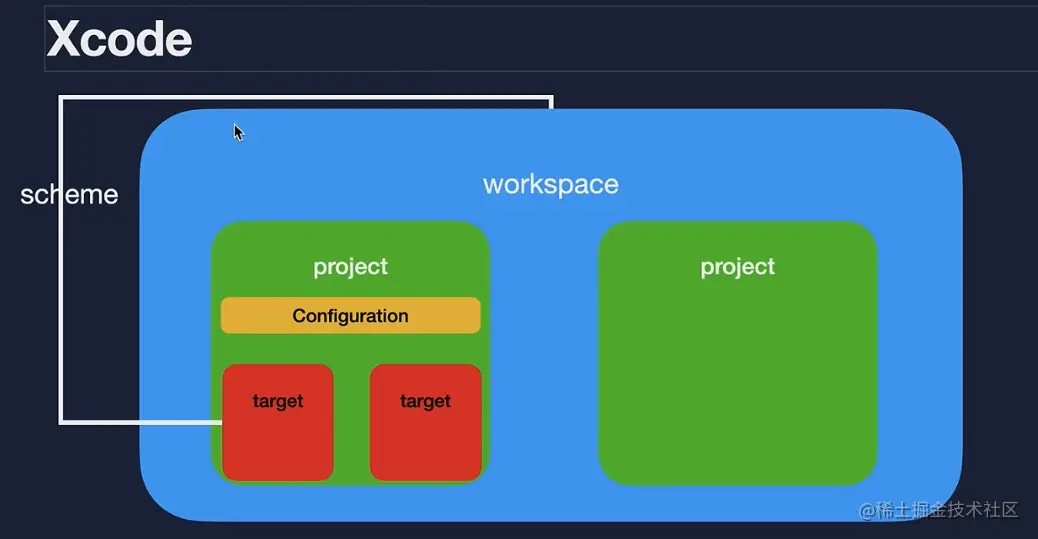

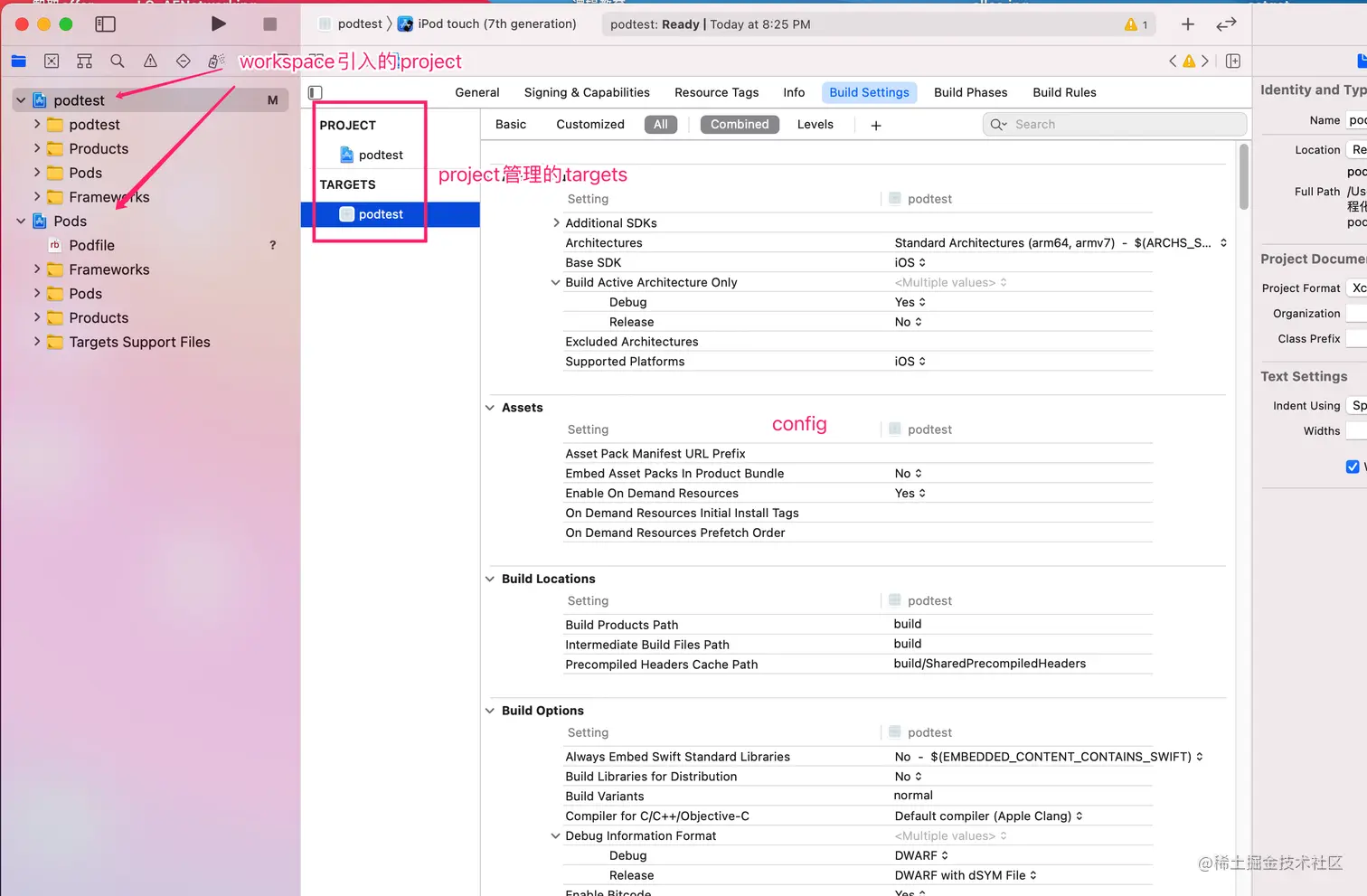

如图所示，iOS工程本质上都是通过workspace进行管理的，可以理解成他提供了一个工作空间，这个工作空间可能管理了多个项目。每个项目有对应的产物，而target就代表不同的产物。每个项目要通过配置管理不同target，这个配置管理我们比较熟悉的就是Debug和Release。 总结一下：workspace引入了project文件，project管理了target，管理的target又是通过config来管理该target的配置。



有的同学就有疑问了，我直接创建一个项目，并没有workspace，我们右键xcodeproj文件显示包内容，就会看到里面也有一个project.xcworkspace文件的。

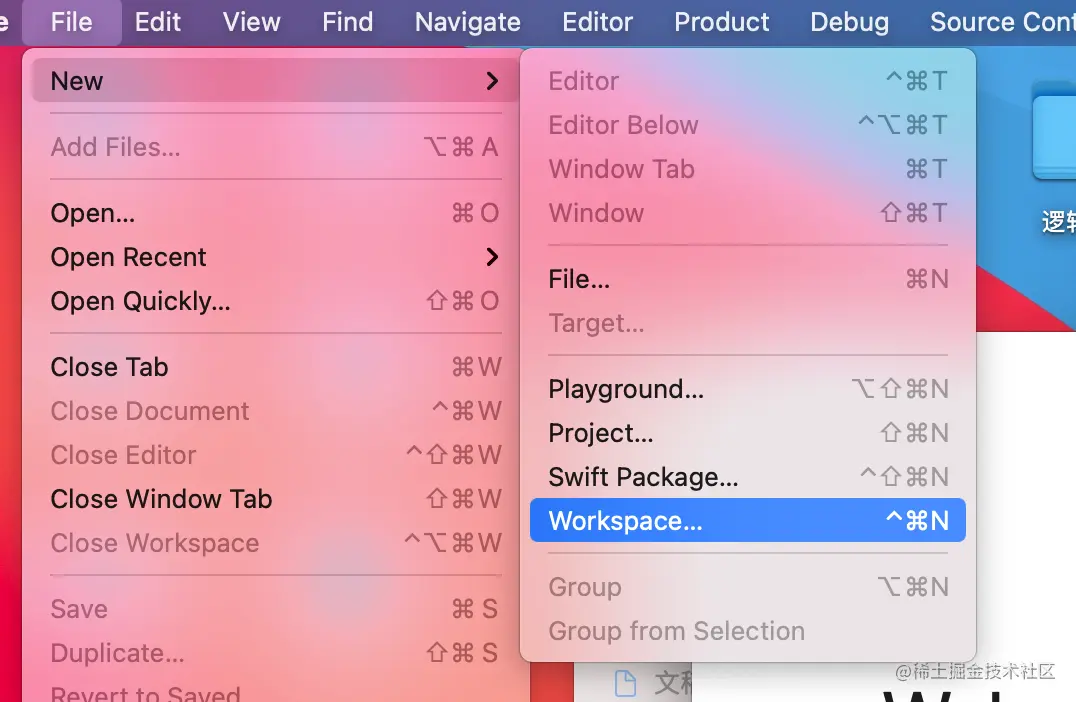

首先创建一个workspace


右键显示包内容，看到里面有三个文件，第一个就是配置文件contents.xcworkspacedata，是xml的文件，所有保存的project文件都会保存在<Workspace>这个标签里面。xcshareddata就是我分享给别人使用的文件，xcuserdata是我自己使用不给别人分享的文件。管理scheme时右边有个shanred是否勾选就影响这个。


接下来创建project，我们创建一个空的，所以选择other->Empty。

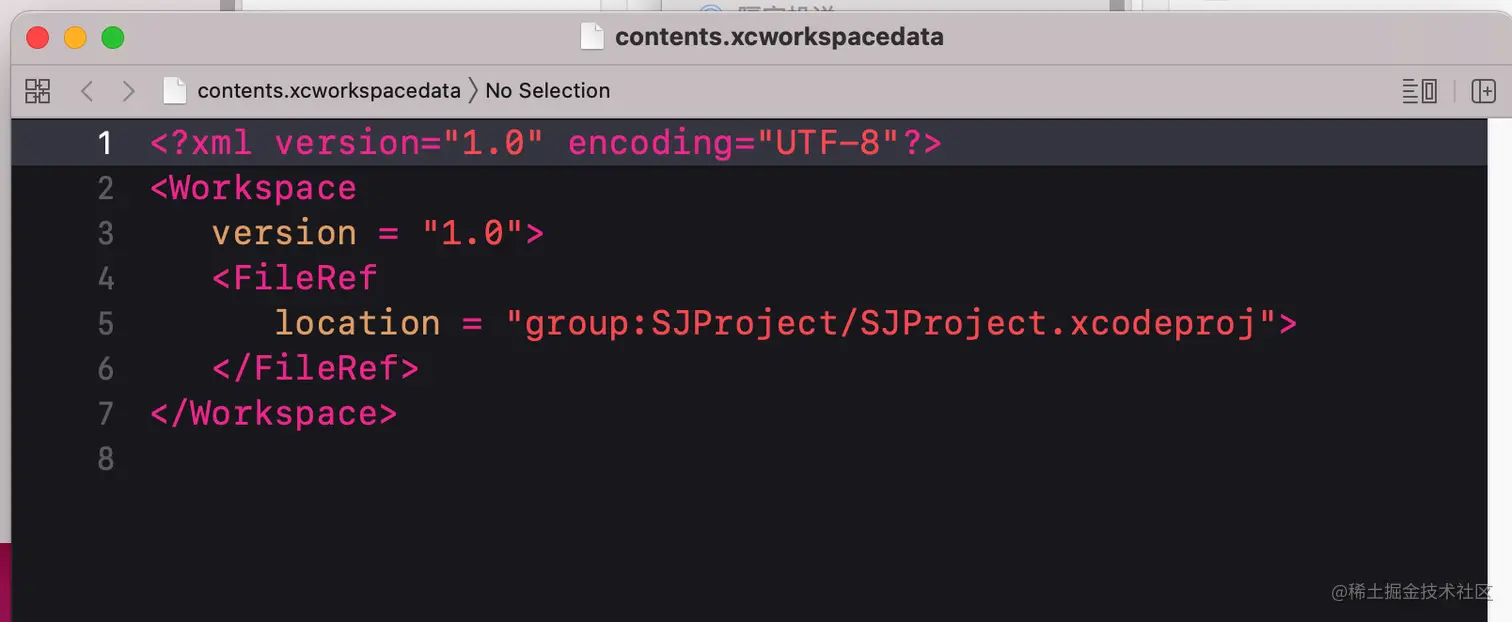

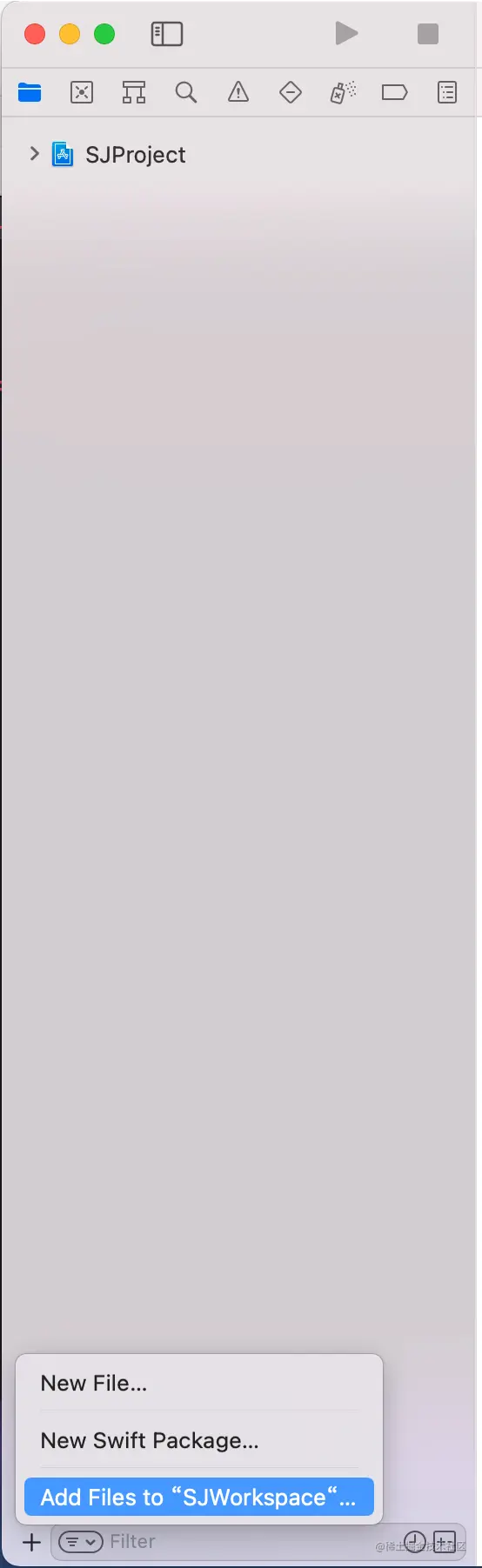

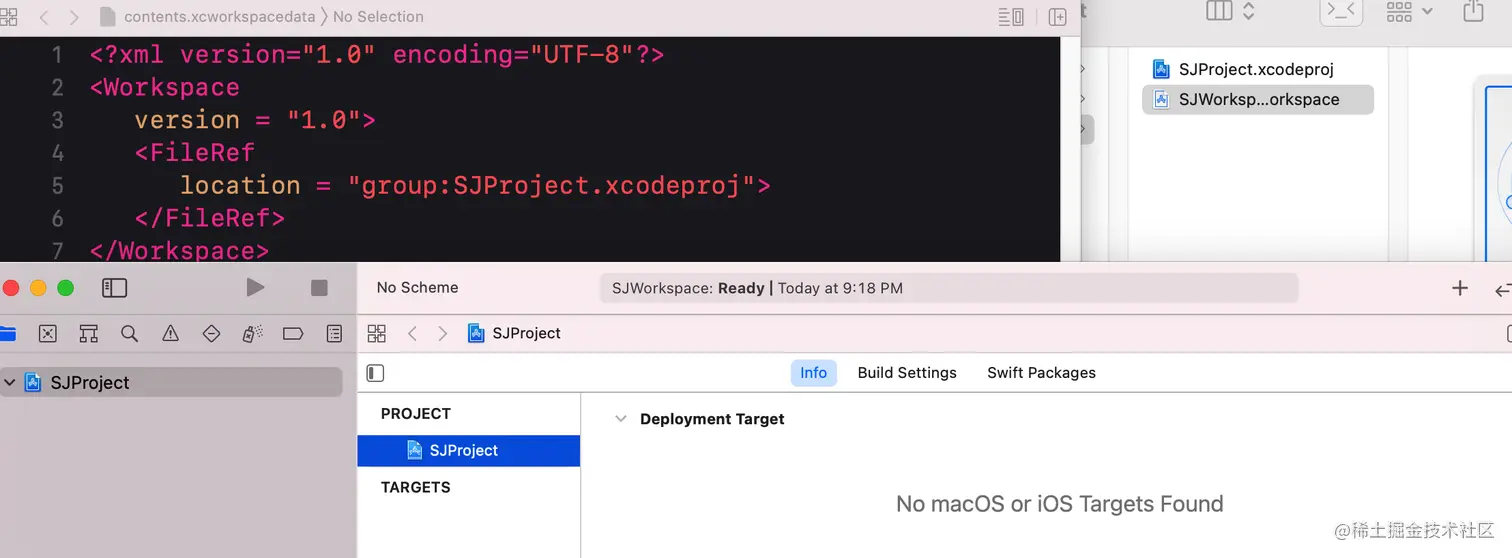

创建完毕打开workspace里面并没有我们创建的project，是因为我们还没有添加依赖，如果添加，我们需要理解contents.xcworkspacedata文件。把project添加到workspace里面，添加完毕可以看到文件的变化。



location路径是相对于workspace的路径，路径的规则如下：

  1. self: 在.xcworkspace所在目录下有同名，并以.pbxproj结尾的文件
  2. group: 指定目录下.pbxproj结尾文件的路径
  3. container: 在.xcworkspace当前目录下有不同名，但以.pbxproj结尾的文件
  4. absolute: 绝对路径
  5. workspace中的所有project都构建在同一个目录中

我们修改下文件路径，把SJProject.xcodeproj和SJWorkspace.xcworkspace放到同一个目录，这时我们需要修改contents.xcworkspacedata文件里面的路径，修改完毕打开workspace也没有问题。

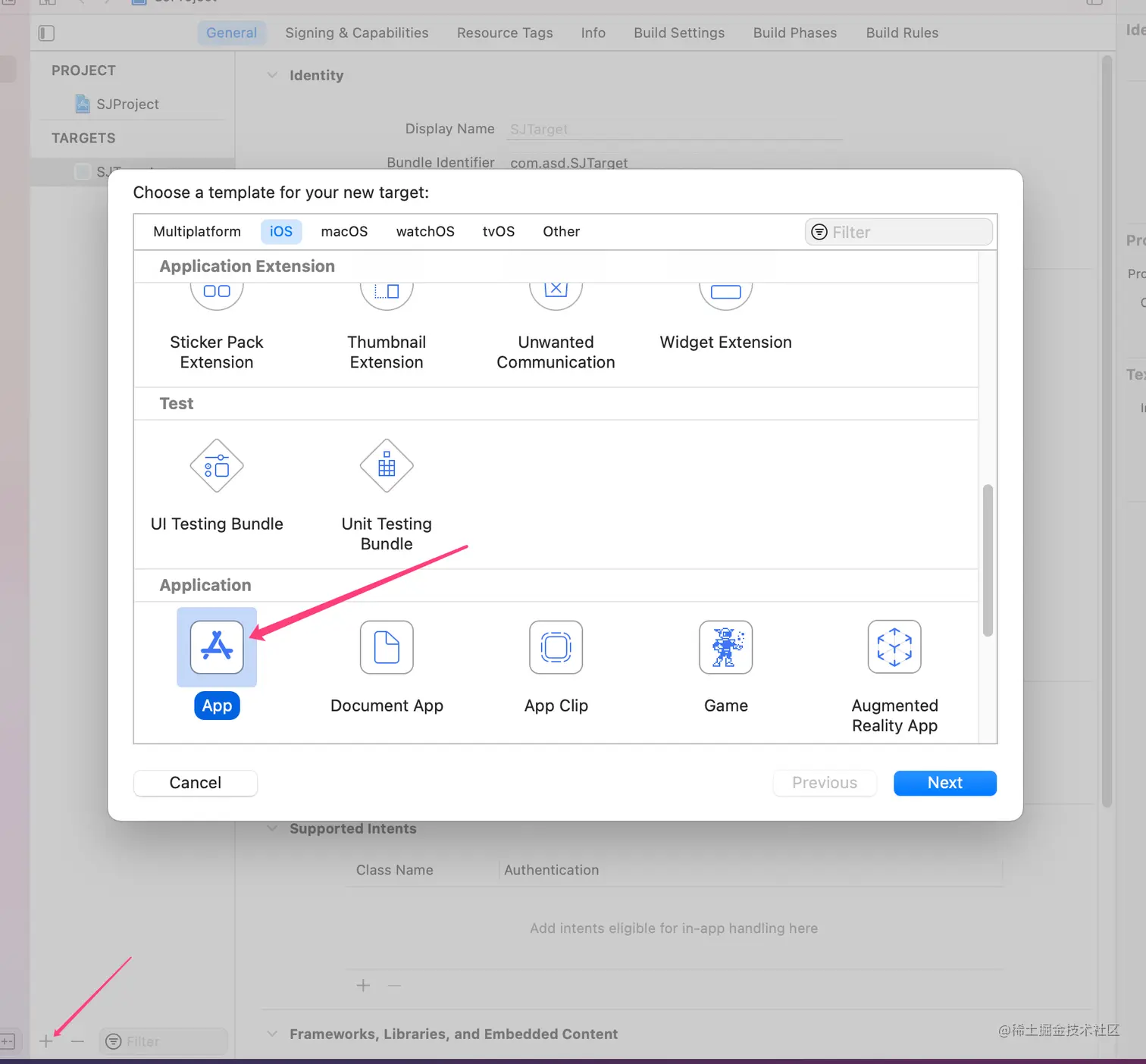

现在一个空project是没有任何target的，我们也无法编译，我们现在添加一个target。添加完后，我们看到项目中多了很多文件，就跟我们直接创建app工程一样了。

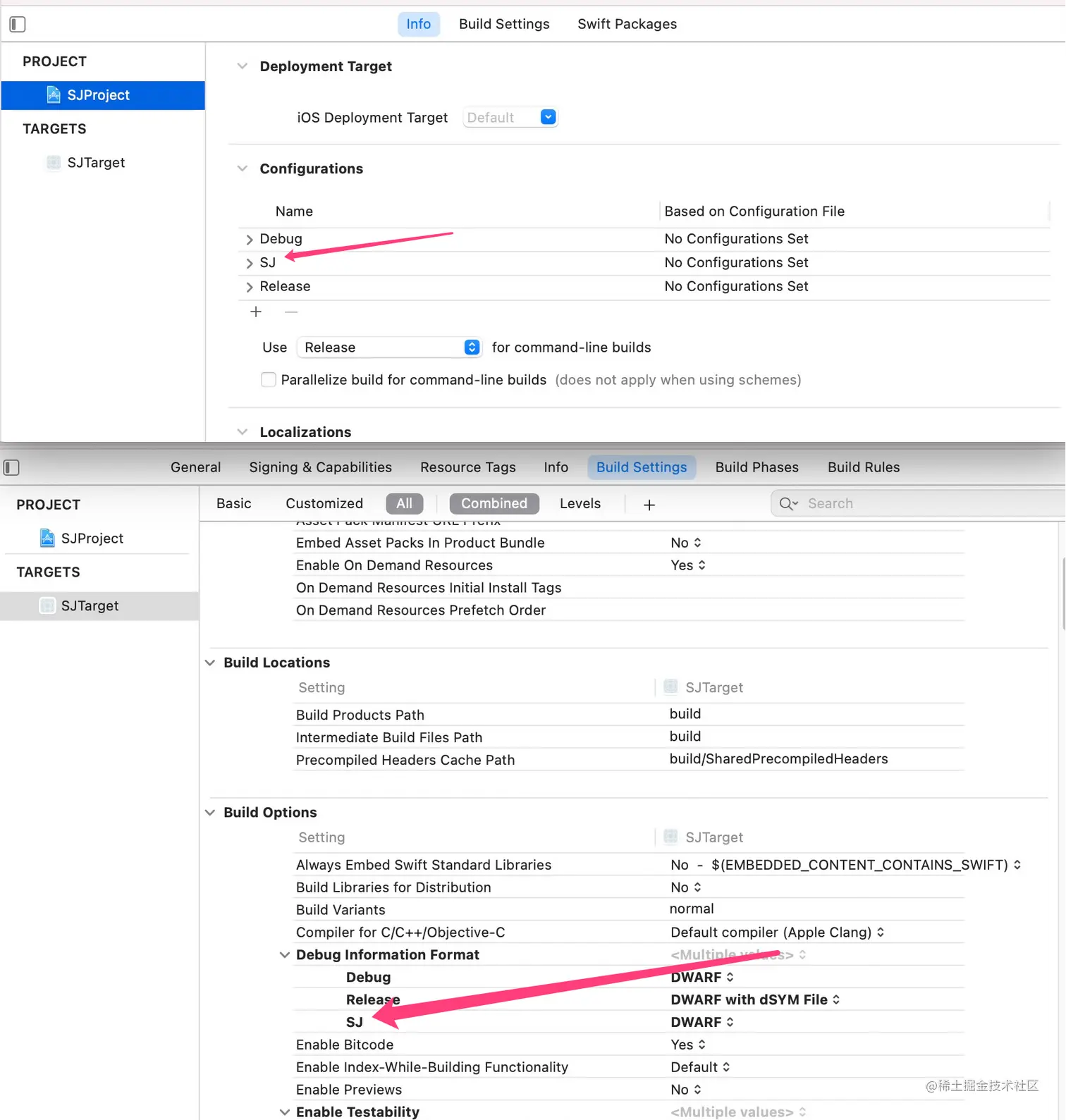

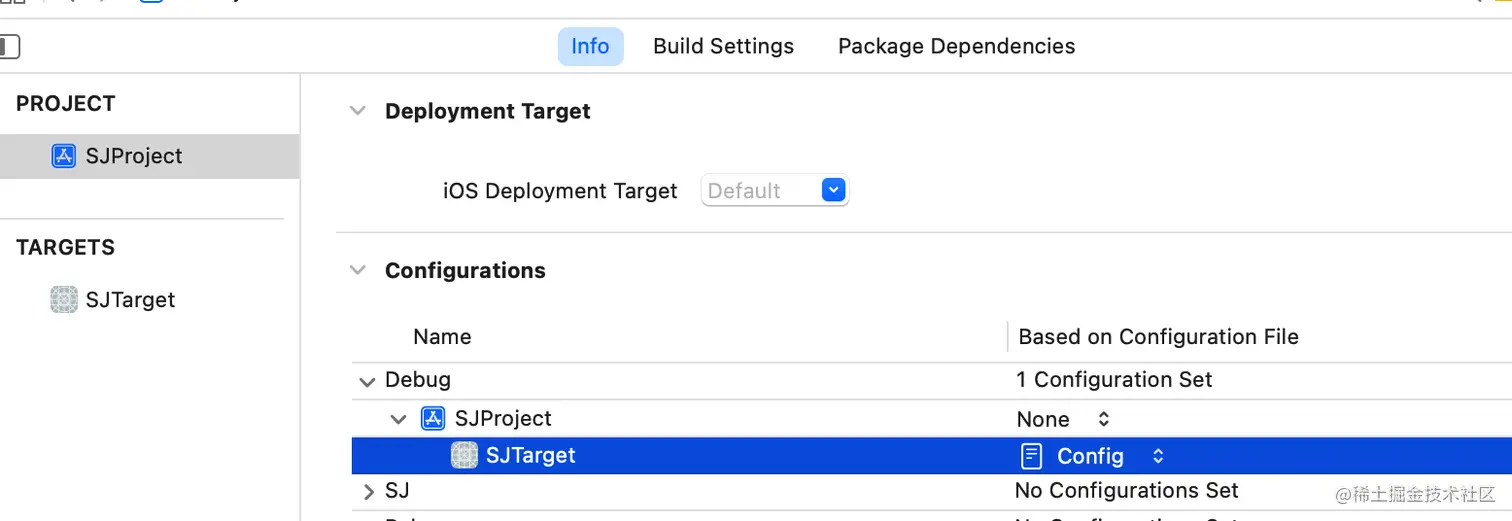

project管理了一些配置去控制我们target的产出，在project -> info里面有Debug和Release，target的build settings也有Debug和Release。这时我们在info的Configuration里面添加个SJ，那么target里面也会对应多个SJ。


Build Phases里面管理了target需要编译的文件，而这些文件是由project管理的。

project、workspace、target、configuration之间的关系我们已经梳理明白了，那么schema又是什么，编译一定需要schema吗？ 如果我们把schema删掉，xcode上的运行按钮就没有了，是不是就不能编译了？


我们在命令行进行操作，构建产物其实就是执行xcodebuild这个命令。这个命令是包含action的，也就是此次构建到底要干什么，是要编译、测试、还是分析当前项目，默认是building。 执行命令xcodebuild -project SJProject.xcodeproj -target SJTarget -showBuildSettings -json 没有任何报错，也就是没有scheme也可以构建产物。那么为什么要有schema？ 那我们这次构建用的哪些配置，构建的是真机还是模拟器无法知道。 程序main函数是可以传入参数的，终端无法进行传参，这时候有scheme我们可以清晰的看到config、target等等配置。 scheme好处：

  1. 直观
  2. 方便控制
  3. 性能提高

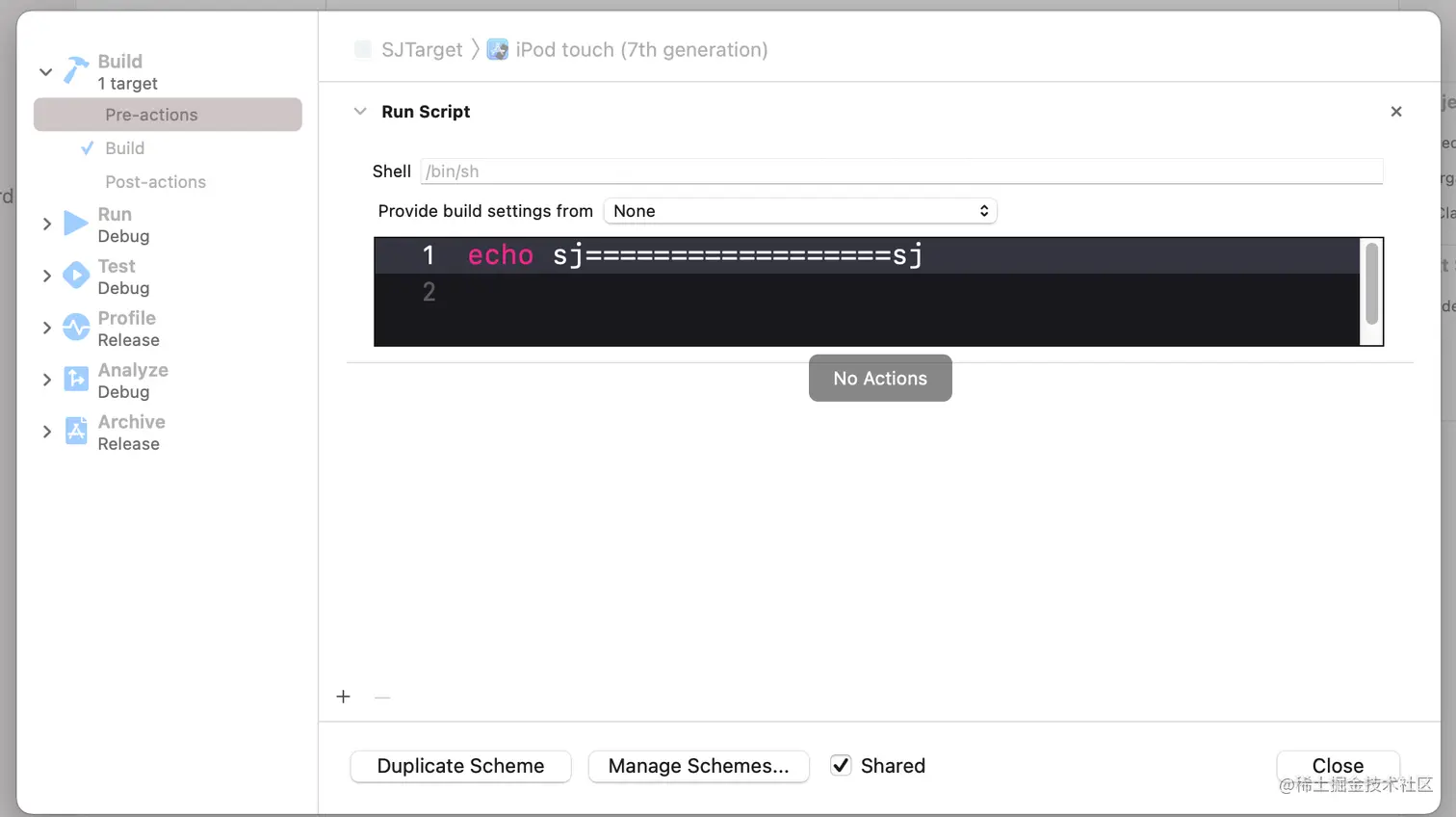

比如我们在scheme图形界面选中Build，里面有个Pre-actions，我们可以添加脚本，比如添加脚本如下：


这里需要注意一下，需要升级到xcode13，xcode12及以下是没有Pre-actions打印的。


scheme是存在.xcodeproj文件里面，根据share是否勾选存在不同文件夹下。 工程管理

Scheme定义了要各个action使用的Target集合、以及要使用的配置以及 环境变量等等。 Target指定Product，并包含从prodect或workspace的一组文件。一个target只能有一个产物。

编译命令

xcodebuild -workspace SJWorkspace.xcworkspace -scheme SJTarget -showBuildSettings -json

xcodebuild -project SJProject.xcodeproj -scheme SJTarget -showBuildSettings -json

xcodebuild -project SJProject.xcodeproj -target SJTarget -showBuildSettings -json

xcodebuild -project SJProject.xcodeproj -scheme SJTarget -showBuildSettings -json -configuration Debug -destination generic/ platform="iOS Simulator"

上面命令都可以编译成功。默认编译环境是真机，不指定的话会报签名错误。 xcodebuild -workspace SJWorkspace.xcworkspace -target SJTarget 这个命令不能编译成功，workspace只是管理project提供一个工作空间，workspace要生成产物只能通过scheme去生成。

环境变量

xcode生成的产物为什么在指定目录下？可以通过Product -> Show Build Folder in Finder看到产物生成的目录：

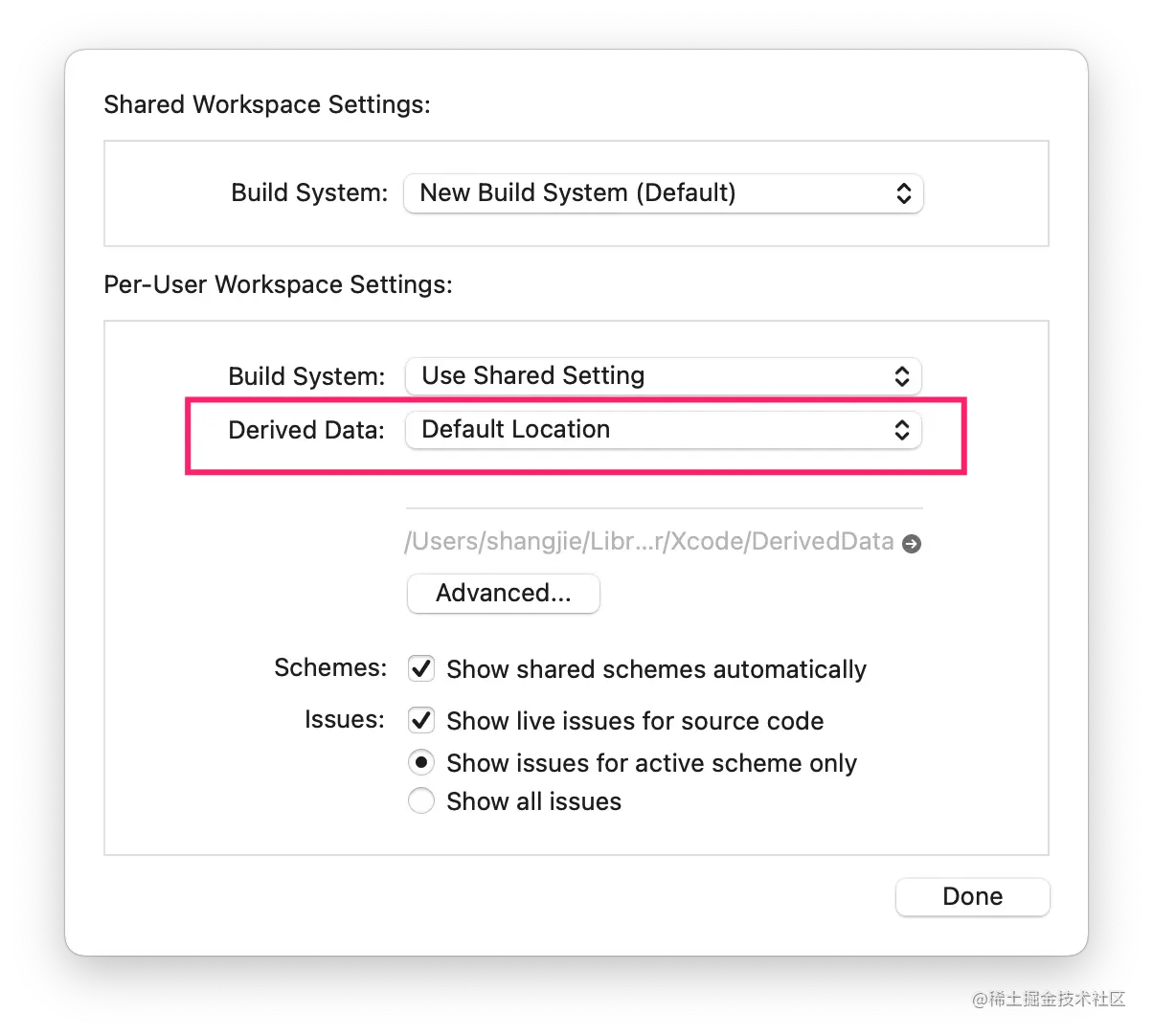

为什么在这个目录，不是其他目录？这是有配置的，打开File -> Workspace Settings...


图上位置就是让你配置产物目录的。

Xcode把生成产物需要的参数(Build Settings)例如clang需要的参数，以定义shell环境变量的形式，定义在Xcode的shell环境中。 什么是环境变量? PATH 就是罗列出 shell 搜索用户输入的执行命令所在的目录的集合，每个目录用:分割。

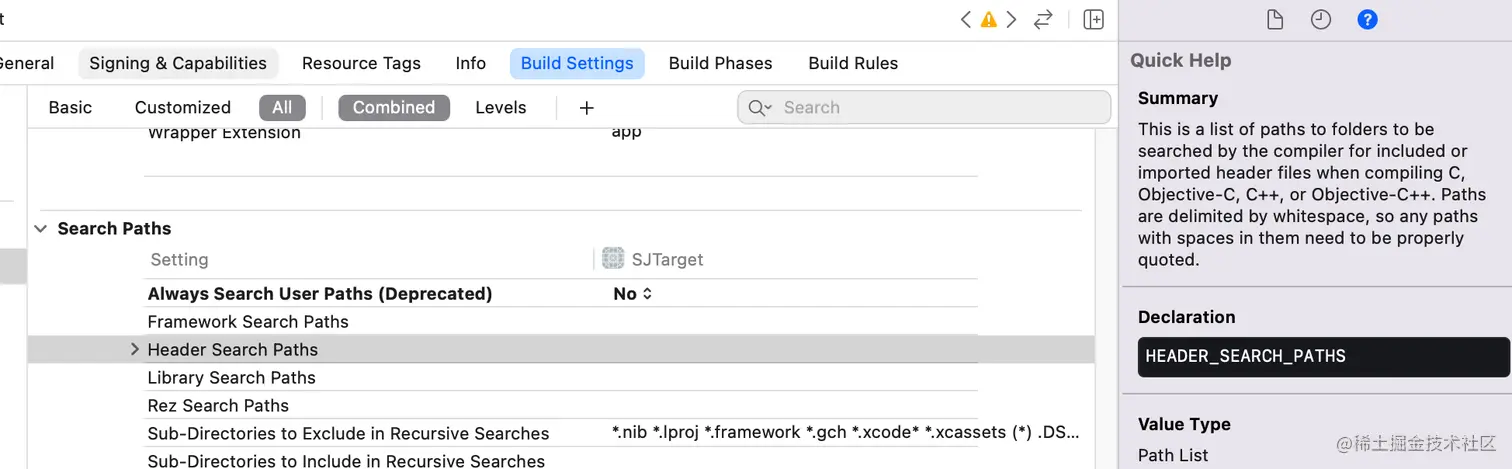

看一个最熟悉的环境变量，HEADER_SEARCH_PATHS，对应clang命令是-I。定义了这些环境变量，就可以在终端中使用了，-I=HEADER_SEARCH_PATHS，clang使用-I命令时就能拿到HEADER_SEARCH_PATHS里面配置的选项了。

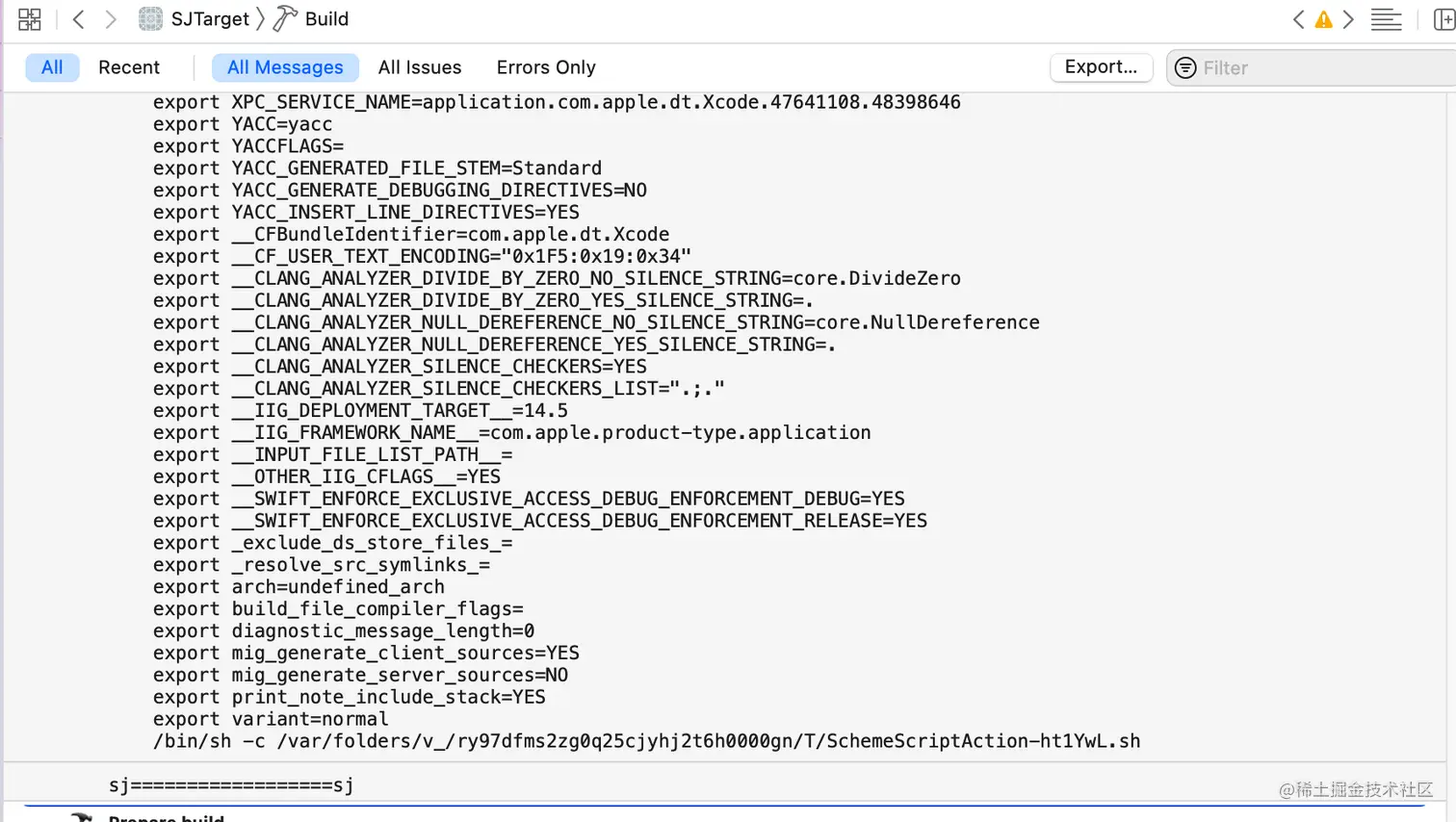

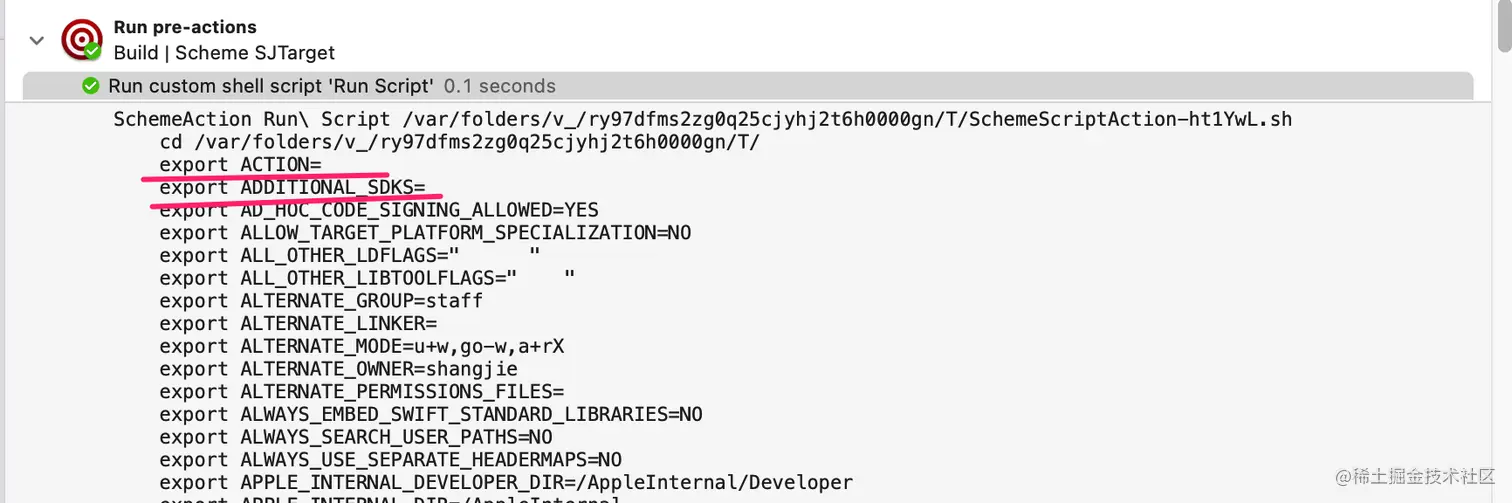

在pre-action添加脚本，我们点开看日志export.....，这里面就是当前xcode的shell环境中能拿到的xcode给你提供的环境变量。


在里面我们就能找到HEADER_SEARCH_PATHS。

xcode在编译时会把Build Setting里面所有的配置都导出作为环境变量提供给编译环境。比如编译main.m时候，有很多编译参数，都是xcode提供的。

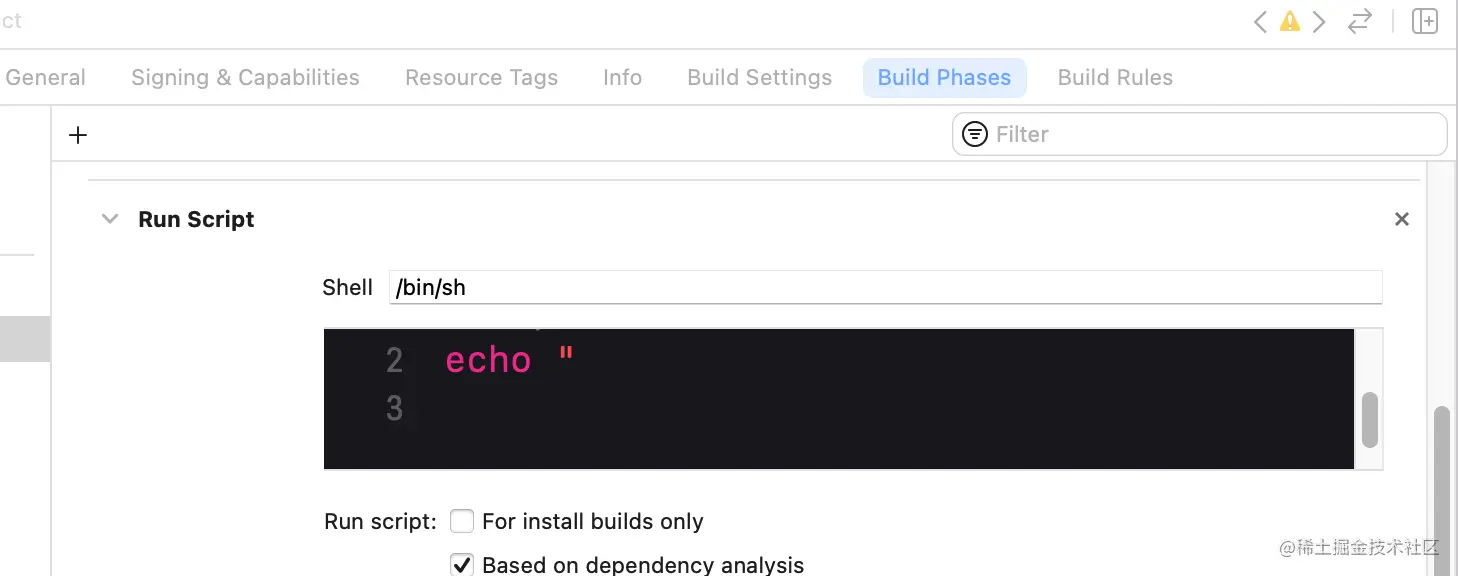

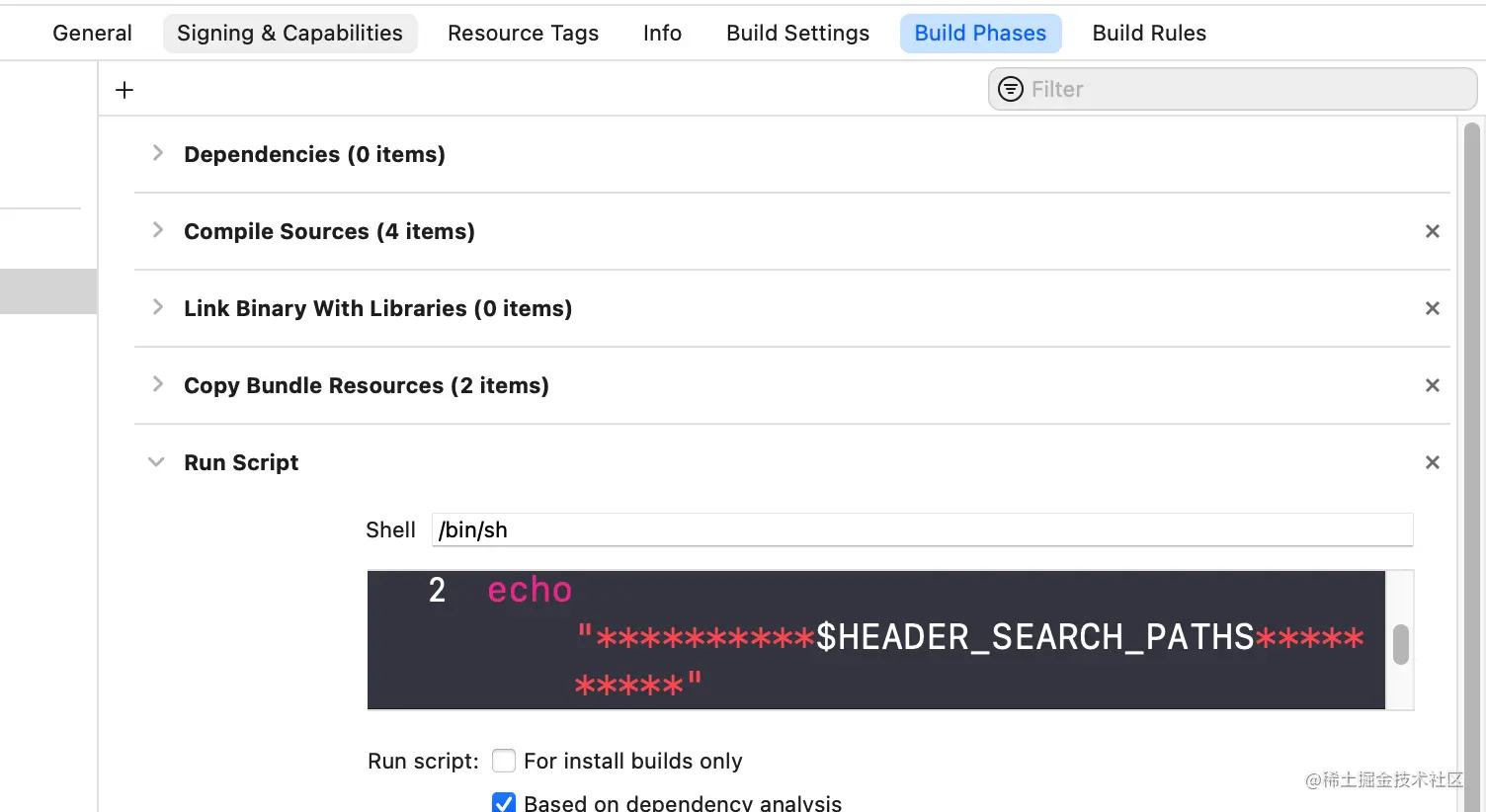

我们在Build Phases添加脚本故意写错，进行编译。

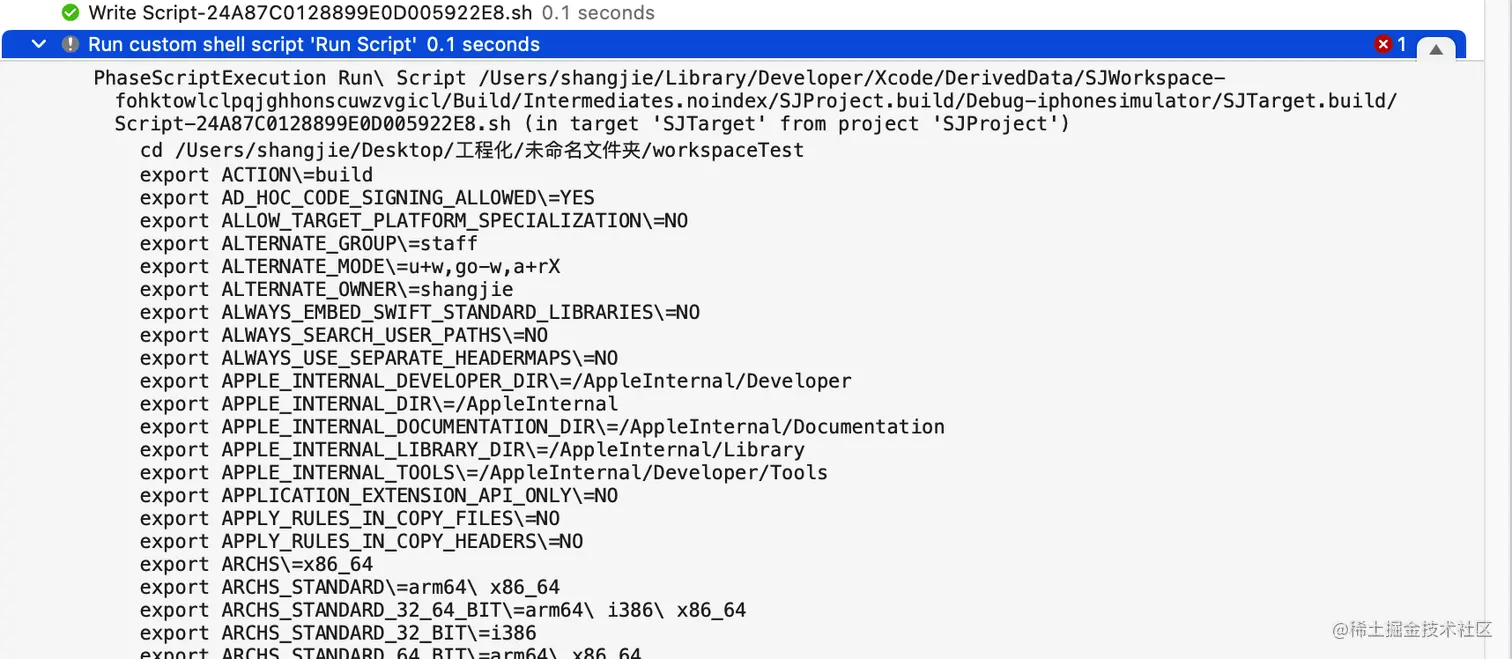

编译报错的地方可以看到环境变量，与pre-actions不同的是，这时所有的环境变量都有值了。

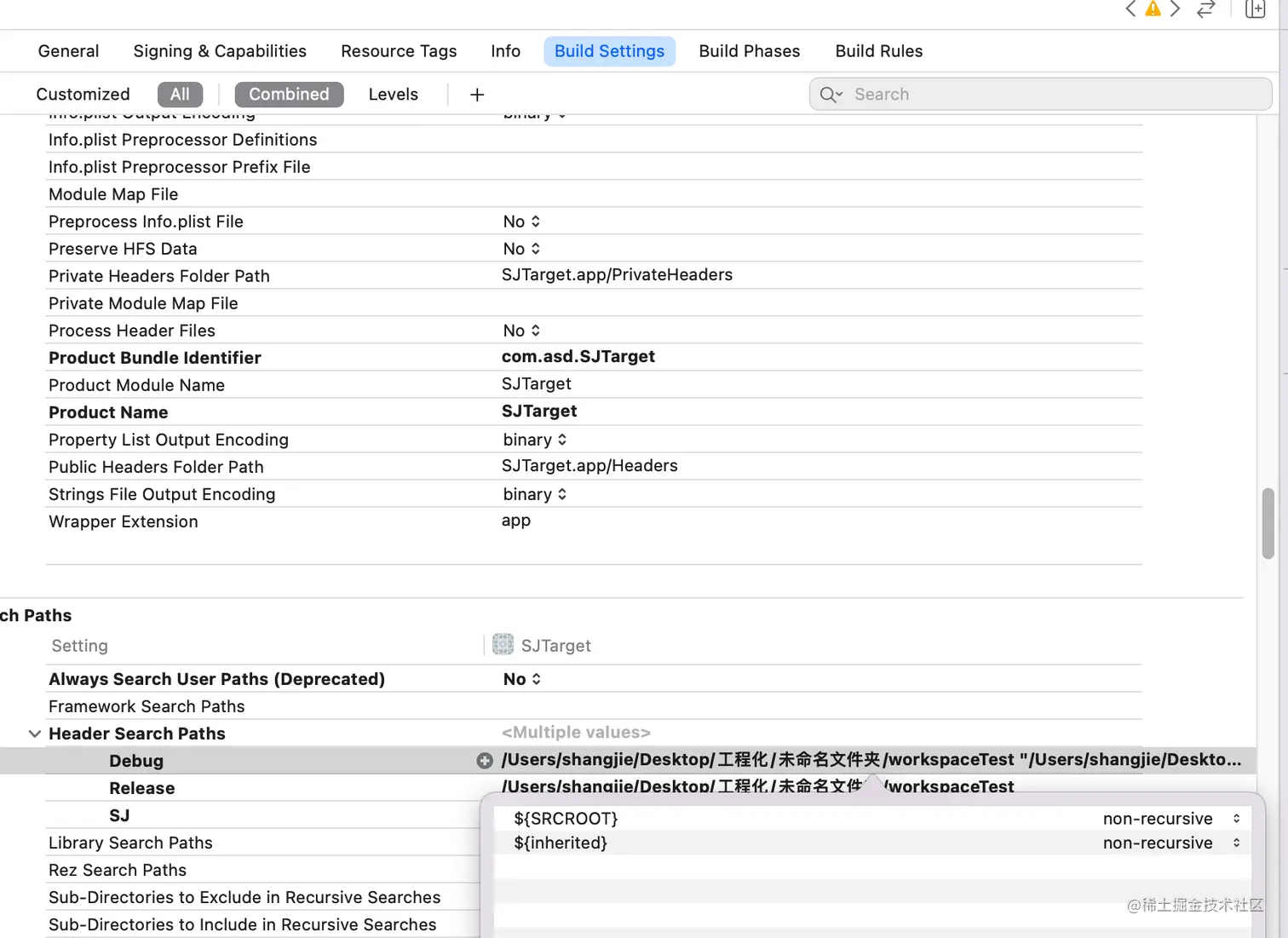

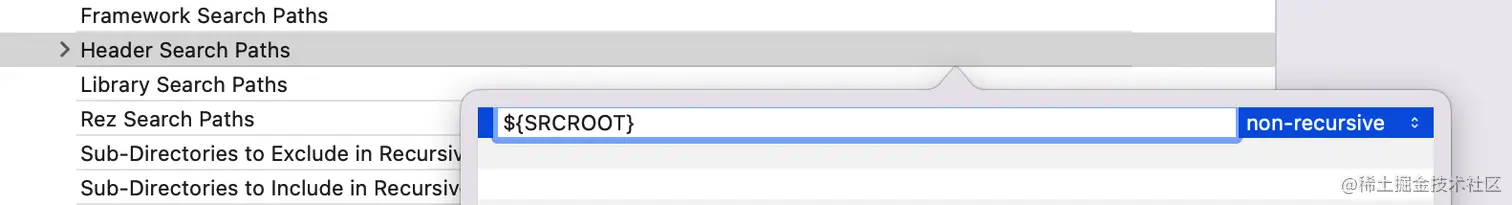

把HEADER_SEARCH_PATHS添加一个${SRCROOT},SRCROOT也是环境变量，默认是工程目录。


脚本输出HEADER_SEARCH_PATHS，再编译。

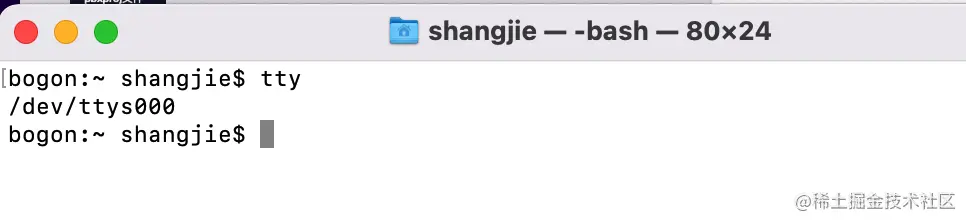

终端每一个输出可以定位到另一个终端上，每个终端都有一个唯一标识符，获取这个标识符tty。

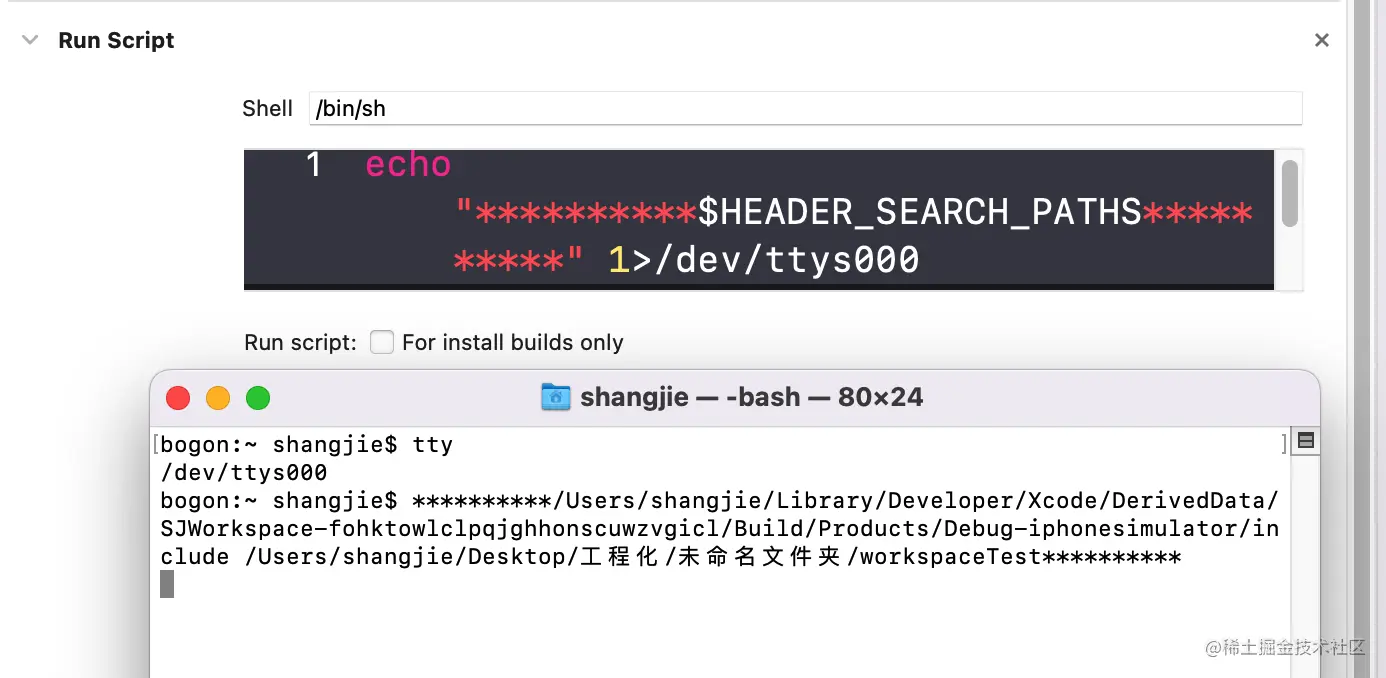

我们可以通过编译信息重定向到指定终端上。修改脚本echo "**********$HEADER_SEARCH_PATHS**********" 1>/dev/ttys000，重新编译，可以看到信息打印在指定终端上了。


Configuration配置

比如现在有个需求，我们要查看machO文件的信息，一般我们都是找到目录，找到产物，显示包内容，再用objdump（获取macho的header信息）或者nm(查看符号表)命令查看。


这个操作还是比较繁琐的，比如我们写个脚本，直接编译的时候可以在终端输出我们想要的信息。 xcode有很多环境变量，我们也可以自定义环境变量，定义环境变量的方法有两种：

  1. Build Settings -> User-Defined里面定义环境变量
  2. xcconfig文件

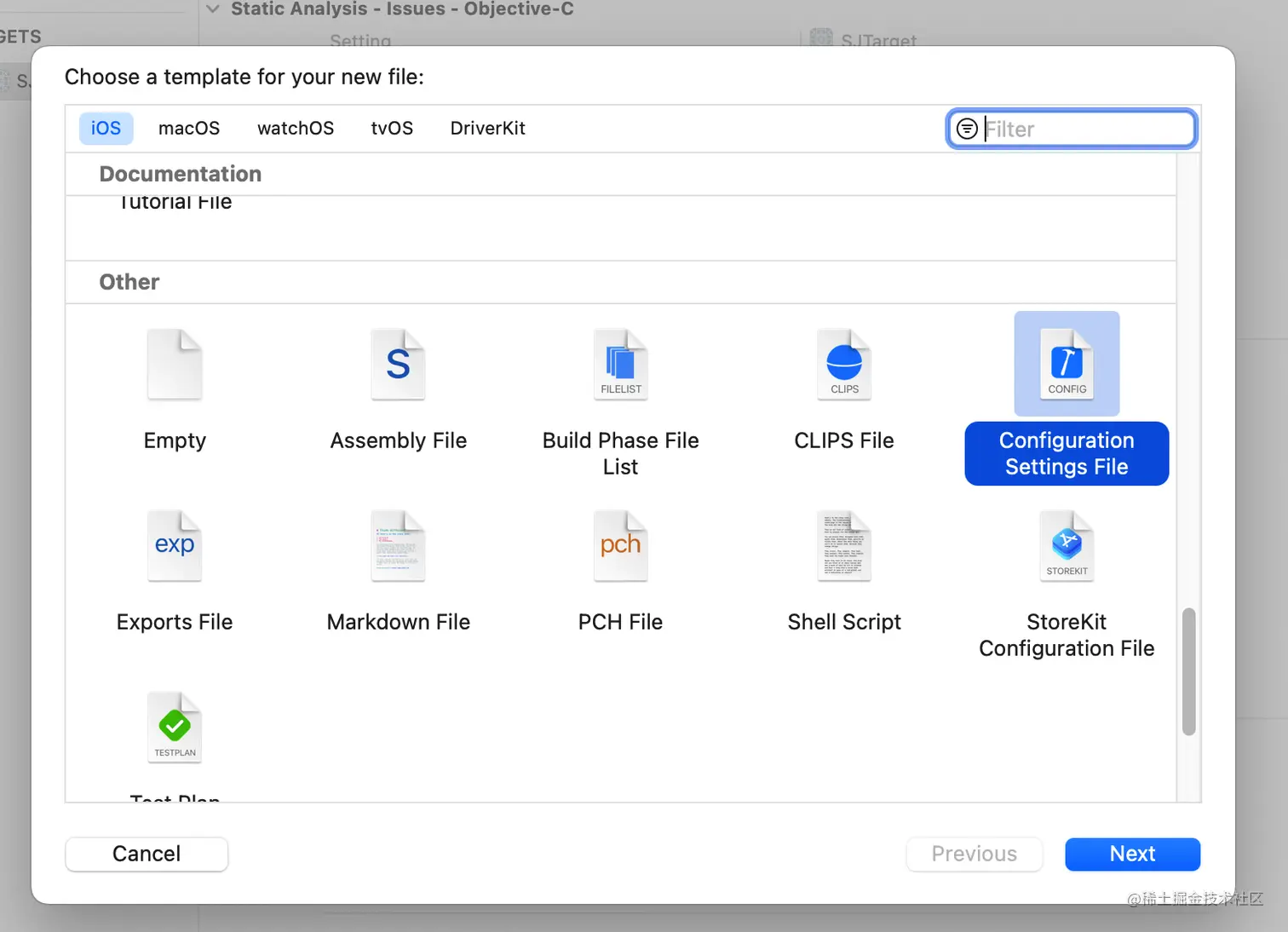

第二个是最常用的，创建xcconfig文件:


生成文件里面有个https://help.apple.com/xcode/#/dev745c5c974链接，打开链接，点击Reference->Build settings就可以看到所有的环境变量。在Config文件中可以访问到所有的环境变量。

比如我们现在修改环境变量HEADER_SEARCH_PATHS = "${SRCROOT}/SJ"，访问环境变量可以用{}也可以用()没有任何区别。

configuration可以通过include关键字导入其他configuration内的配置：

#include "Debug.xcconfig"
#include "/Users/shangjie/Desktop/工程化/未命名文件夹/workspaceTest/SJTarget/Config.xcconfig"
#include "SJTarget/Config.xcconfig"

使用绝对路径或者以${SRCROOT}路径为开始都可。

Build Settings的每一个配置是跟随configuration的，需要把project的configuration进行设置。

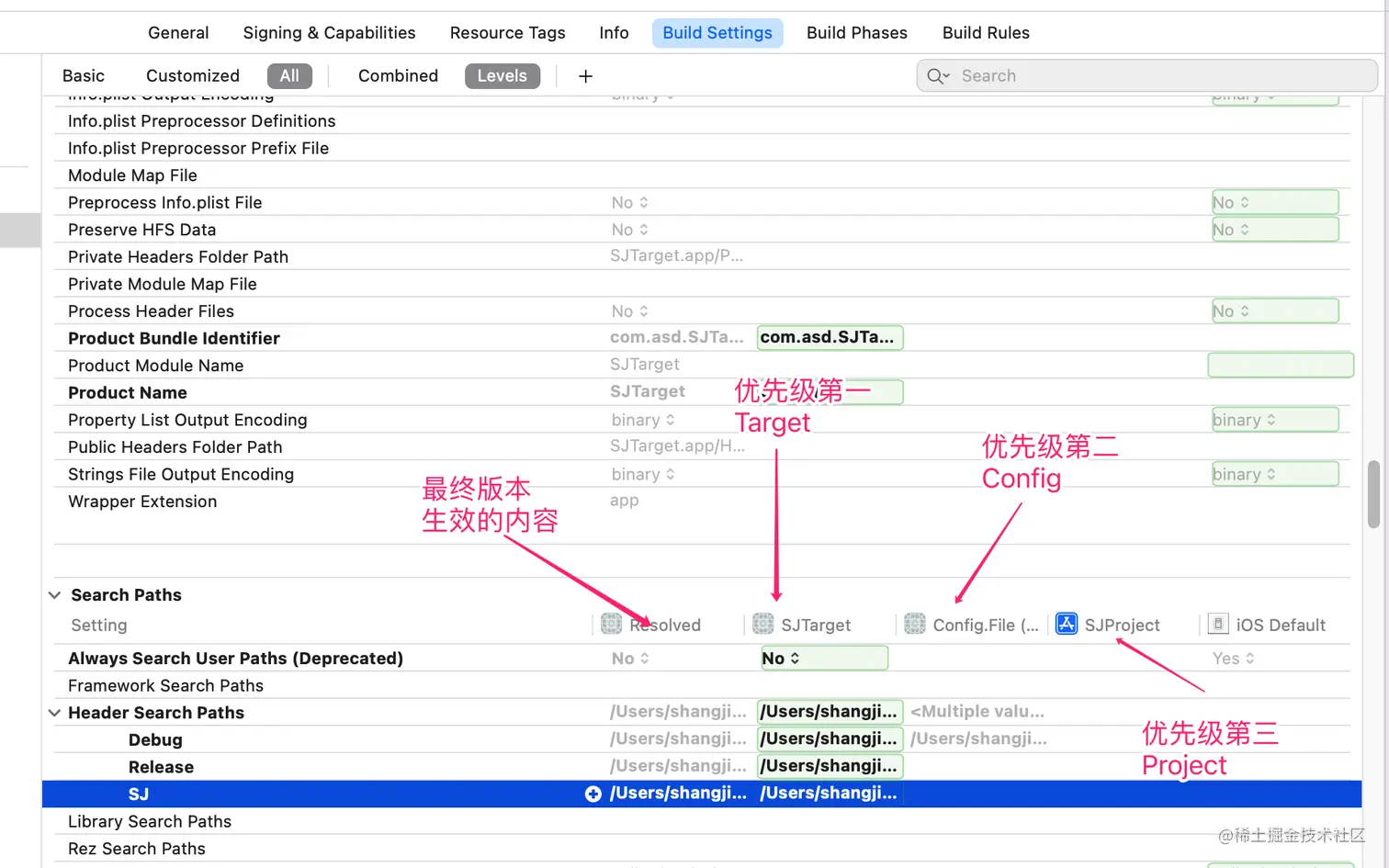

我们这样设置就生效了吗？并不是。在Build Settings里面有个Levels，这里面标识了配置生效的优先级。


因为我们已经手动设置，最后生效的就是手动设置的，Config设置也没有作用，如果想生效，需要手动添加${inherited}让他继承一下。


Config可以做条件化配置，比如只在Release下生效，HEADER_SEARCH_PATHS[config=Release] = "${SRCROOT}/SJ"

Config不但可以修改环境变量，还可以自定义环境变量。这里注意//会被认为成注释，所以要稍微修改一下：

SL = /
URL_HOST = "http:/${SL}www.baidu.com"

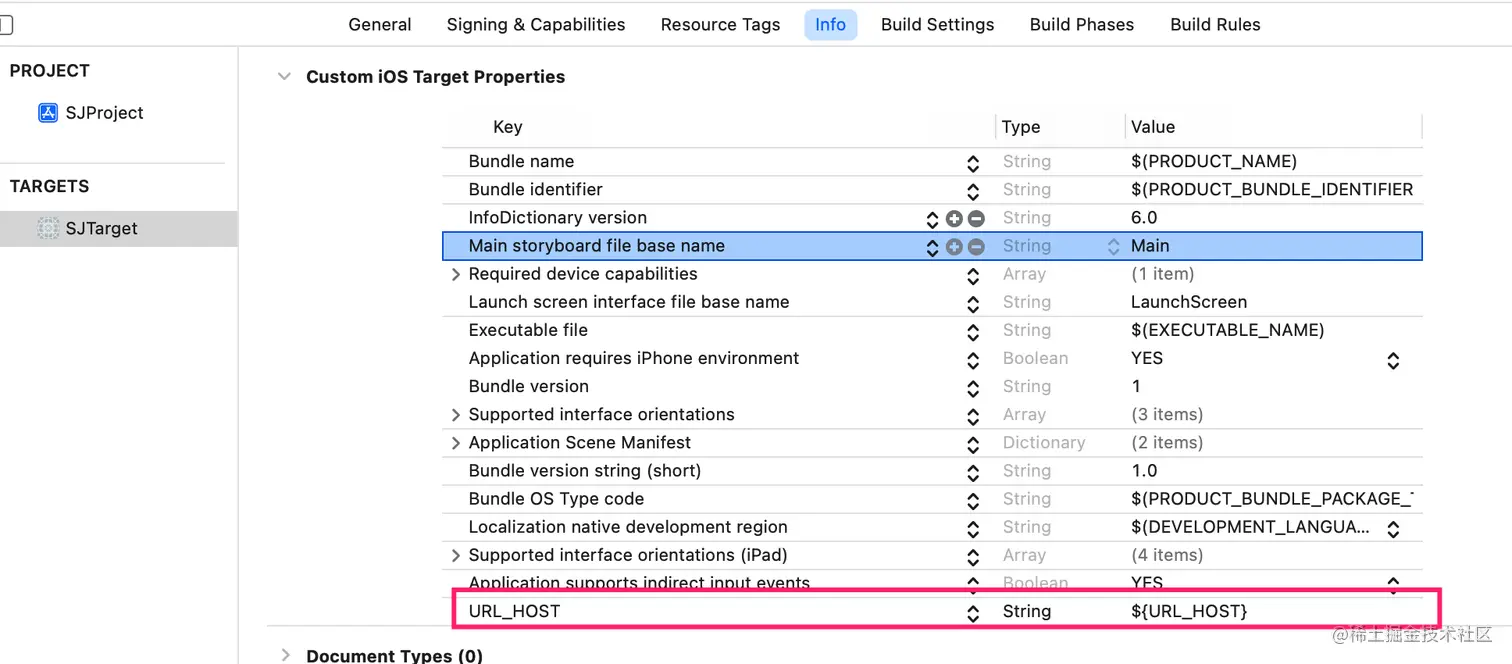

如果想在info里拿到自定义的环境变量，可以参照Bundle name写法，在info中添加一项：


脚本配置

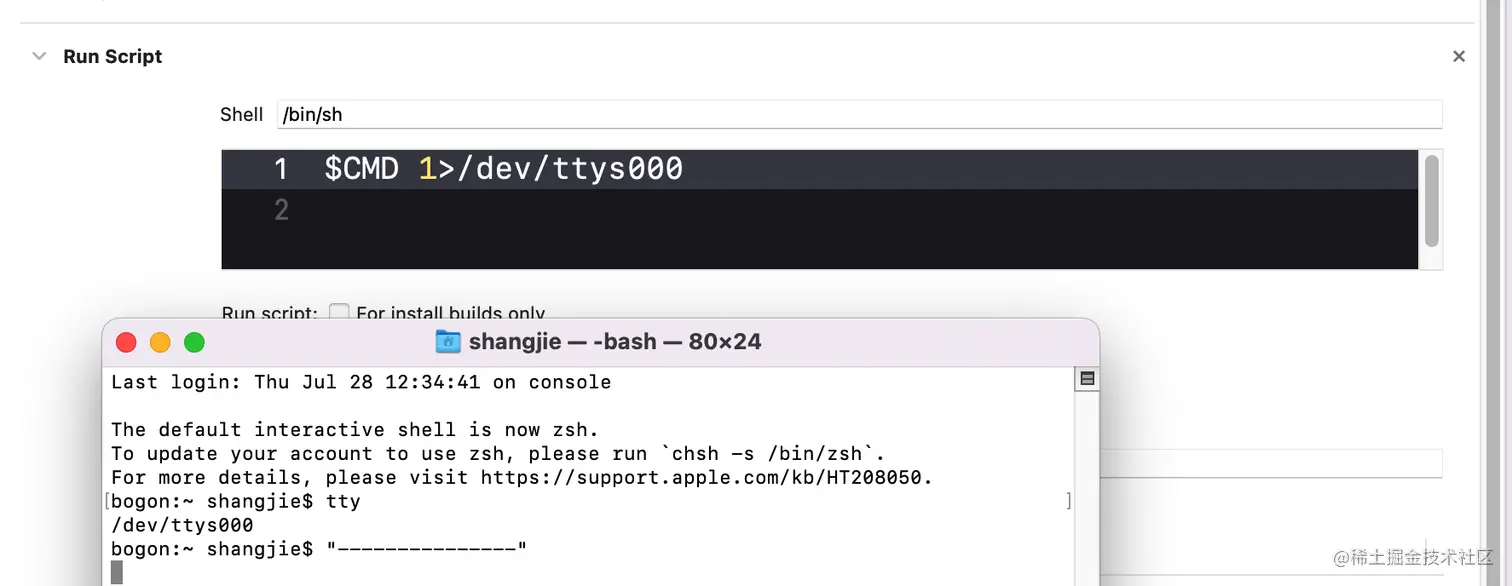

我们这些理论基础有了，现在就可以直接在xcode执行命令了，我们定义个命令CMD = echo "---------------",在xcode终端添加脚本输出，结果为：


现在有个脚本xcode_run_cmd.sh，代码：

#!/bin/sh

RunCommand() {
  #判断全局字符串VERBOSE_SCRIPT_LOGGING是否为空。-n string判断字符串是否非空
  #[[是 bash 程序语言的关键字。用于判断
  if [[ -n "$VERBOSE_SCRIPT_LOGGING" ]]; then
    #作为一个字符串输出所有参数。使用时加引号"$*" 会将所有的参数作为一个整体，以"$1 $2 … $n"的形式输出所有参数
      if [[ -n "$TTY" ]]; then
          echo "♦ $@" 1>$TTY
      else
          echo "♦ $*"
      fi
      echo "------------------------------------------------------------------------------" 1>$TTY
  fi
  #与$*相同。但是使用时加引号，并在引号中返回每个参数。"$@" 会将各个参数分开，以"$1" "$2" … "$n" 的形式输出所有参数
  if [[ -n "$TTY" ]]; then
        eval "$@" &>$TTY
  else
       "/bin/bash $@"
  fi
  #显示最后命令的退出状态。0表示没有错误，其他任何值表明有错误。
  return $?
}
EchoError() {
    #在shell脚本中，默认情况下，总是有三个文件处于打开状态，标准输入(键盘输入)、标准输出（输出到屏幕）、标准错误（也是输出到屏幕），它们分别对应的文件描述符是0，1，2
    # >  默认为标准输出重定向，与 1> 相同
    # 2>&1  意思是把 标准错误输出 重定向到 标准输出.
    # &>file  意思是把标准输出 和 标准错误输出 都重定向到文件file中
    # 1>&2 将标准输出重定向到标准错误输出。实际上就是打印所有参数已标准错误格式
    if [[ -n "$TTY" ]]; then
        echo "$@" 1>&2>$TTY
    else
        echo "$@" 1>&2
    fi
}

RunCMDToTTY() {
    if [[ ! -e "$TTY" ]]; then
        EchoError "=========================================="
        EchoError "ERROR: Not Config tty to output."
        exit -1
    fi
    # CMD = 运行到命令
    # CMD_FLAG = 运行到命令参数
    # TTY = 终端
    if [[ -n "$CMD" ]]; then
        RunCommand $CMD
    else
        EchoError "=========================================="
        EchoError "ERROR:Failed to run CMD. THE CMD must not null"
    fi
}

RunCMDToTTY

把这个文件放到工程目录下，并且执行这个脚本${SRCROOT}/xcode_run_cmd.sh，这里我们需要定义几个命令

  1. TTY = /dev/ttys000 你要输出的终端
  2. CMD = nm -pa $(MACHO_PATH) 你要执行的命令
  3. VERBOSE_SCRIPT_LOGGING = "" 是否显示执行的命令
// ${BUILD_DIR}  /Users/shangjie/Library/Developer/Xcode/DerivedData/SJWorkspace-fohktowlclpqjghhonscuwzvgicl/Build/Products  产物路径
// $(CONFIGURATION)  配置
// $(EFFECTIVE_PLATFORM_NAME) 编译平台
MACHO_PATH = ${BUILD_DIR}/$(CONFIGURATION)$(EFFECTIVE_PLATFORM_NAME)/$(WRAPPER_NAME)/$(PRODUCT_NAME)
CMD = nm -pa $(MACHO_PATH)
TTY = /dev/ttys000

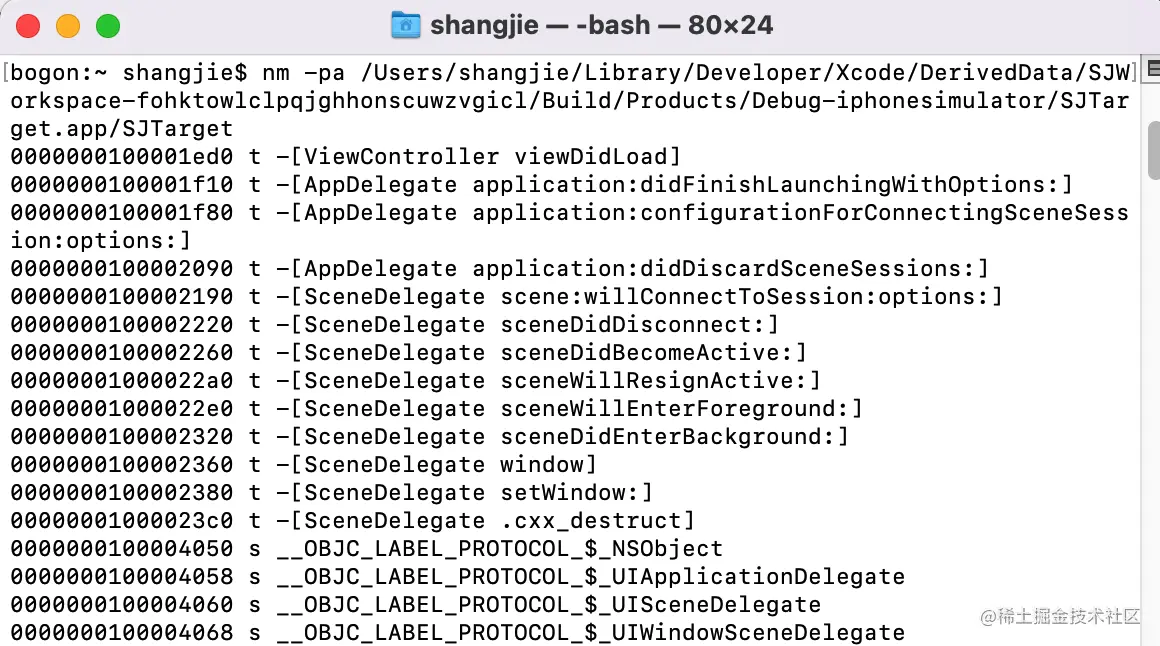

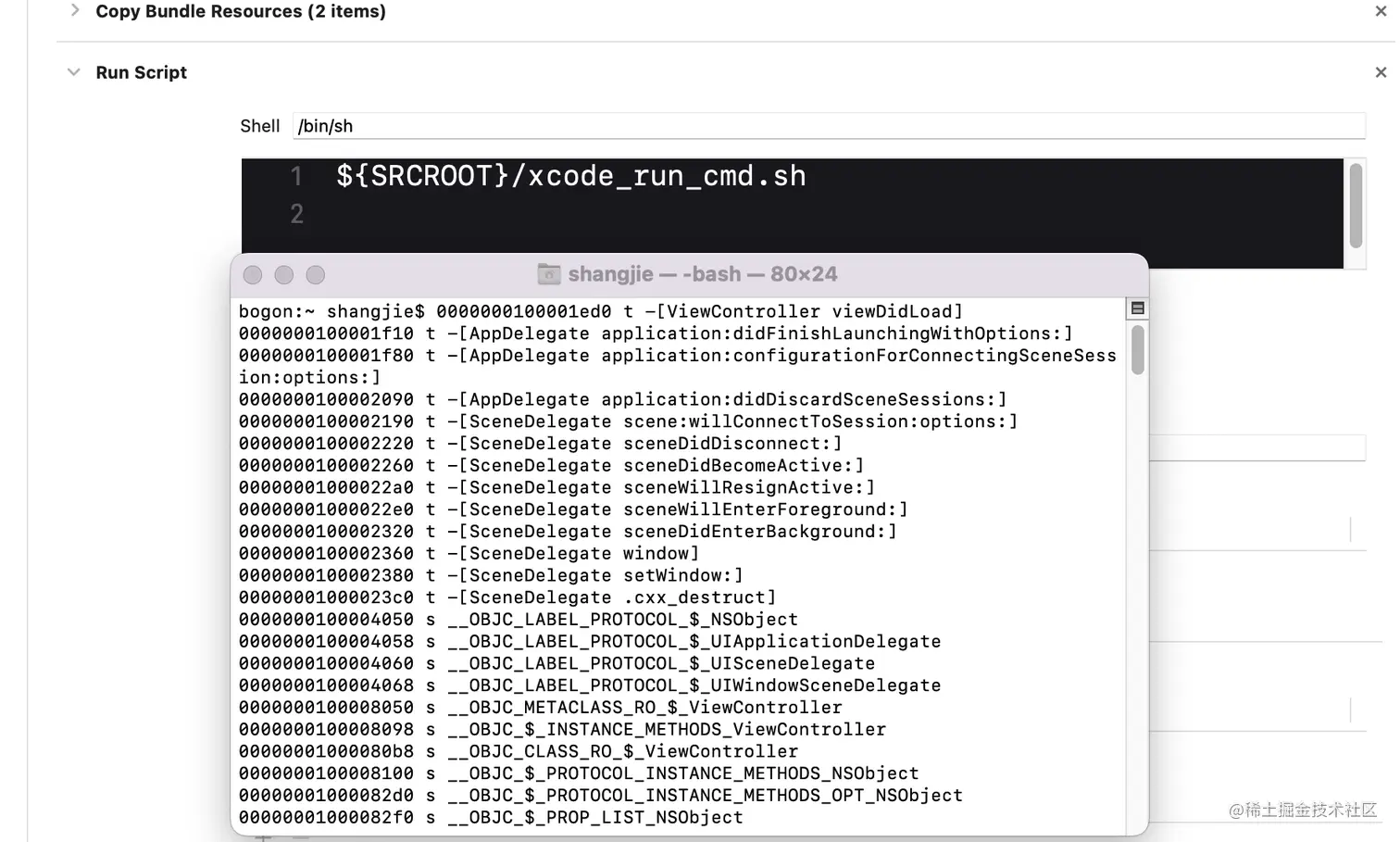

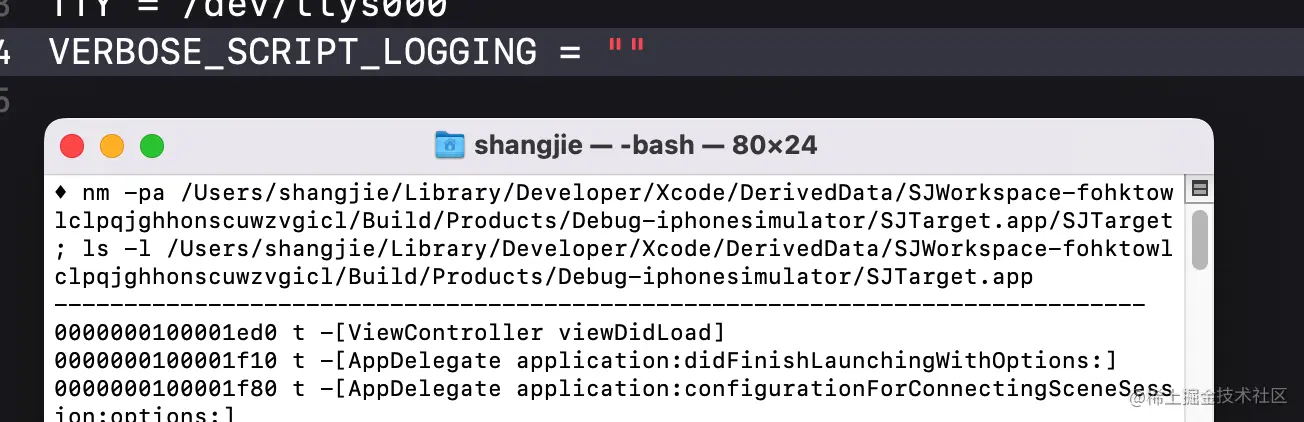

执行脚本可以看到符号表：


还可以添加命令：

MACHO_DIR = ${BUILD_DIR}/$(CONFIGURATION)$(EFFECTIVE_PLATFORM_NAME)/$(WRAPPER_NAME)
MACHO_PATH = ${MACHO_DIR}/$(PRODUCT_NAME); ls -l ${MACHO_DIR}
CMD = nm -pa ${MACHO_PATH}
TTY = /dev/ttys000


可以看到macho的信息都dump出来了。 如果想看命令具体执行了什么，可以定义VERBOSE_SCRIPT_LOGGING随便给个字符串就可以。


脚本高级功能

再添加一个脚本文件，命名为高级，看到下面有Input Files、Output Files... 这些就是当你把环境变量USE_RECURSIVE_SCRIPT_INPUTS_IN_SCRIPT_PHASES设置为YES的时候，会递归检测输入文件是否有变更。也就是说你这个脚本执行不执行，取决于你下面放置的文件和脚本有没有变更。这样是不是就提升了编译性能和速度。

在根目录新增两个内容一样的文件Manifest.lock和Podfile.lock，编写脚本：

// diff 比较
diff "${SRCROOT}/Manifest.lock" "Podfile.lock"
// $? 上个语句执行的结果  0是真  其他是假
if test $? != 0; then
echo "wrong*********" >&2
// 退出程序
exit 1
fi

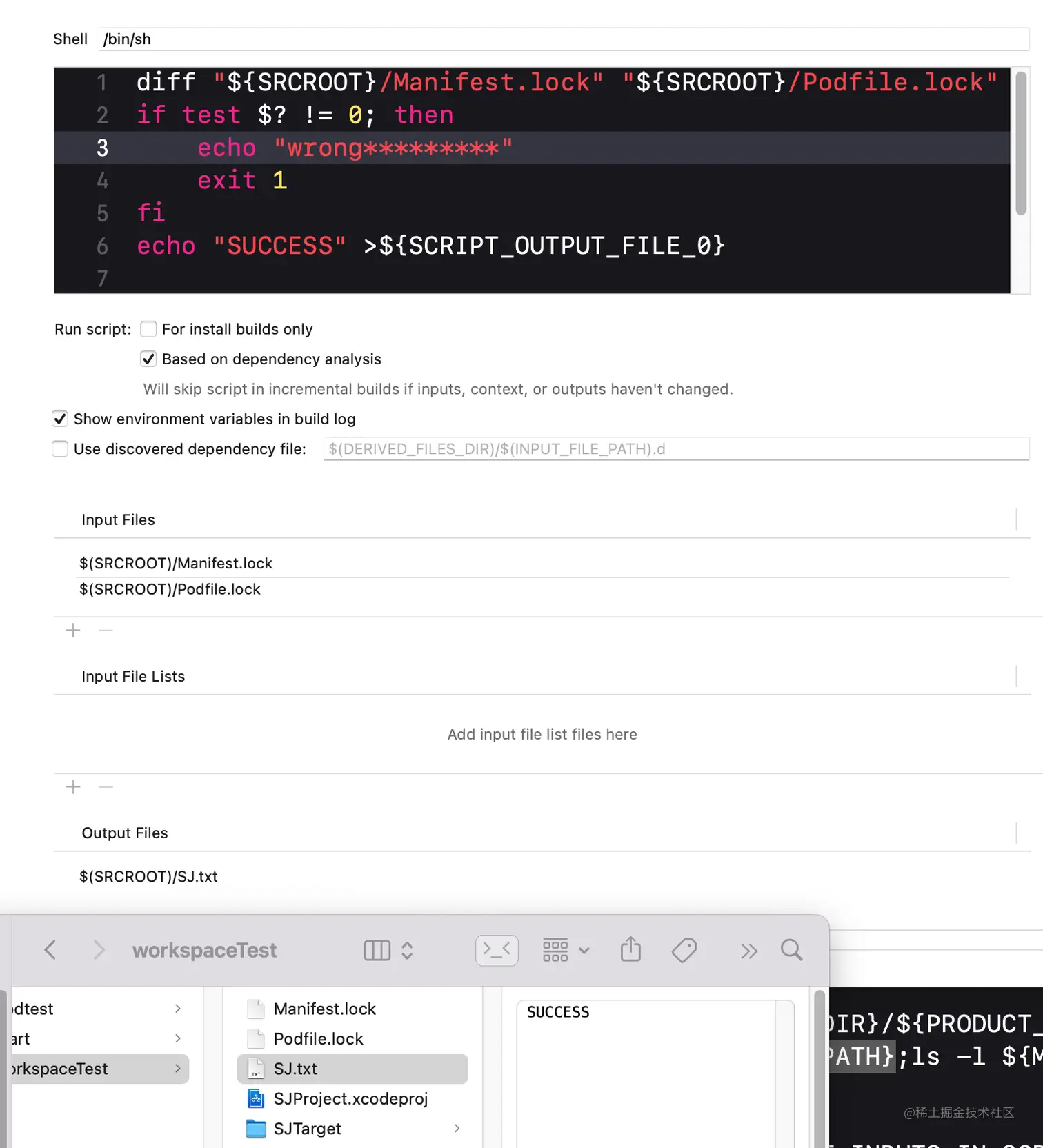

// 内容输出到下面配置的`Output Files`里面，0代表第一个文件，一次类推
echo "SUCCESS" >${SCRIPT_OUTPUT_FILE_0}

把InputFiles和Output Files添加上对应文件路径，编译项目，当文件内容一样时，可以看到根目录多了个SJ.txt文件，并且内容是SUCCESS。

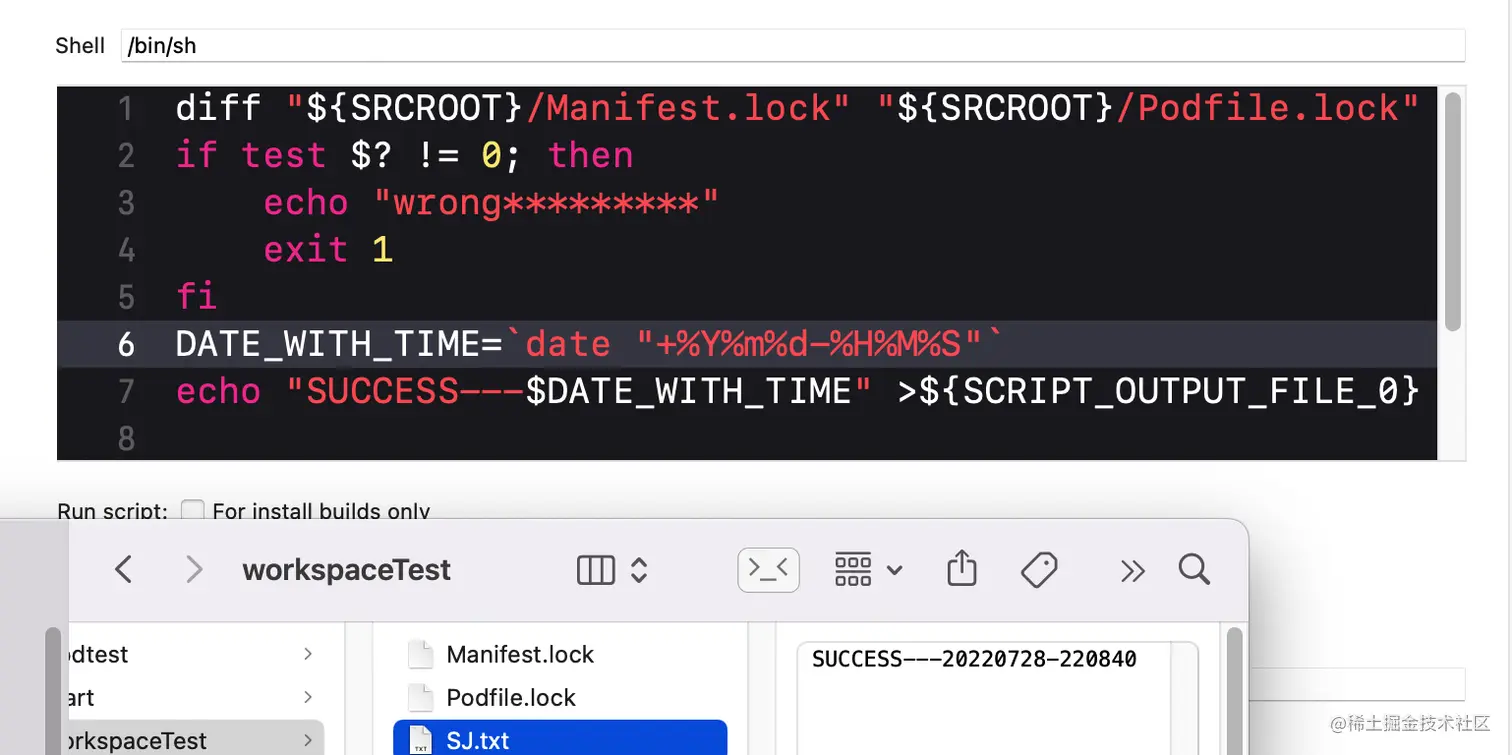

为了验证USE_RECURSIVE_SCRIPT_INPUTS_IN_SCRIPT_PHASES环境变量的作用，在输出的时候我们加个时间戳：

DATE_WITH_TIME=`date "+%Y%m%d-%H%M%S"`
echo "SUCCESS---$(DATE_WITH_TIME)" >${SCRIPT_OUTPUT_FILE_0}


多次编译文件内容并没有变化，证明了USE_RECURSIVE_SCRIPT_INPUTS_IN_SCRIPT_PHASES的作用。

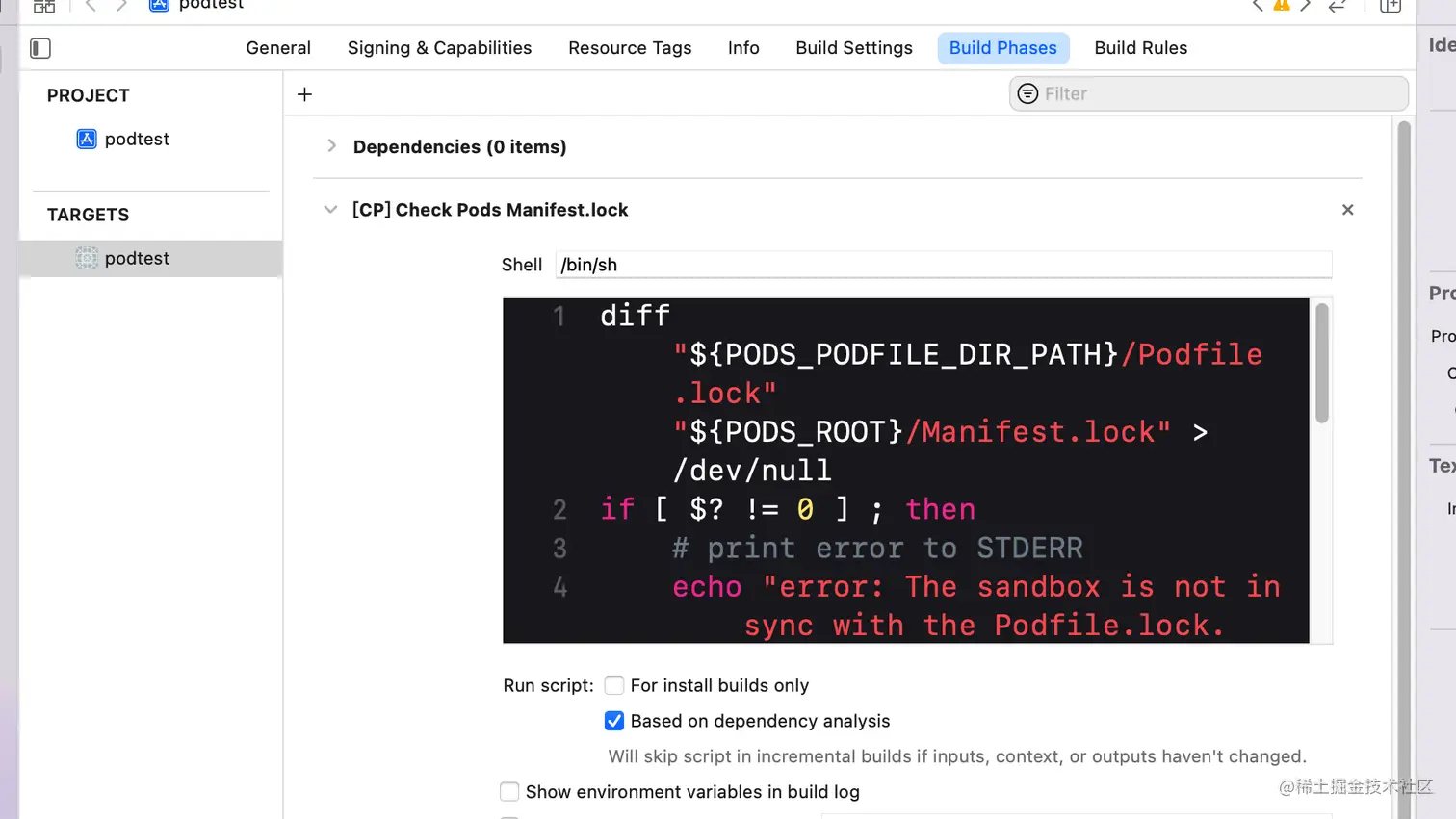

打开一个pod工程，找到Build Phases里面的[CP] Check Pods Manifest.lock


可以看到这里面的脚本和我们上面写的基本上是一样的。为什么pod有时候会提示需要pod install就是因为他有两个文件，Manifest.lock是不会传到git上的。

pod工程分析

工程配置都明白了，下面我们对着cocoapod工程去创建一个类似工程，再梳理一遍知识。

  1. 创建workspace:podtest.xcworkspace
  2. 创建project:podtest.xcodeproj
  3. 把podtest.xcodeproj和podtest.xcworkspace拖到一个目录下，并且把project添加到workspace中
  4. 创建target:podtest

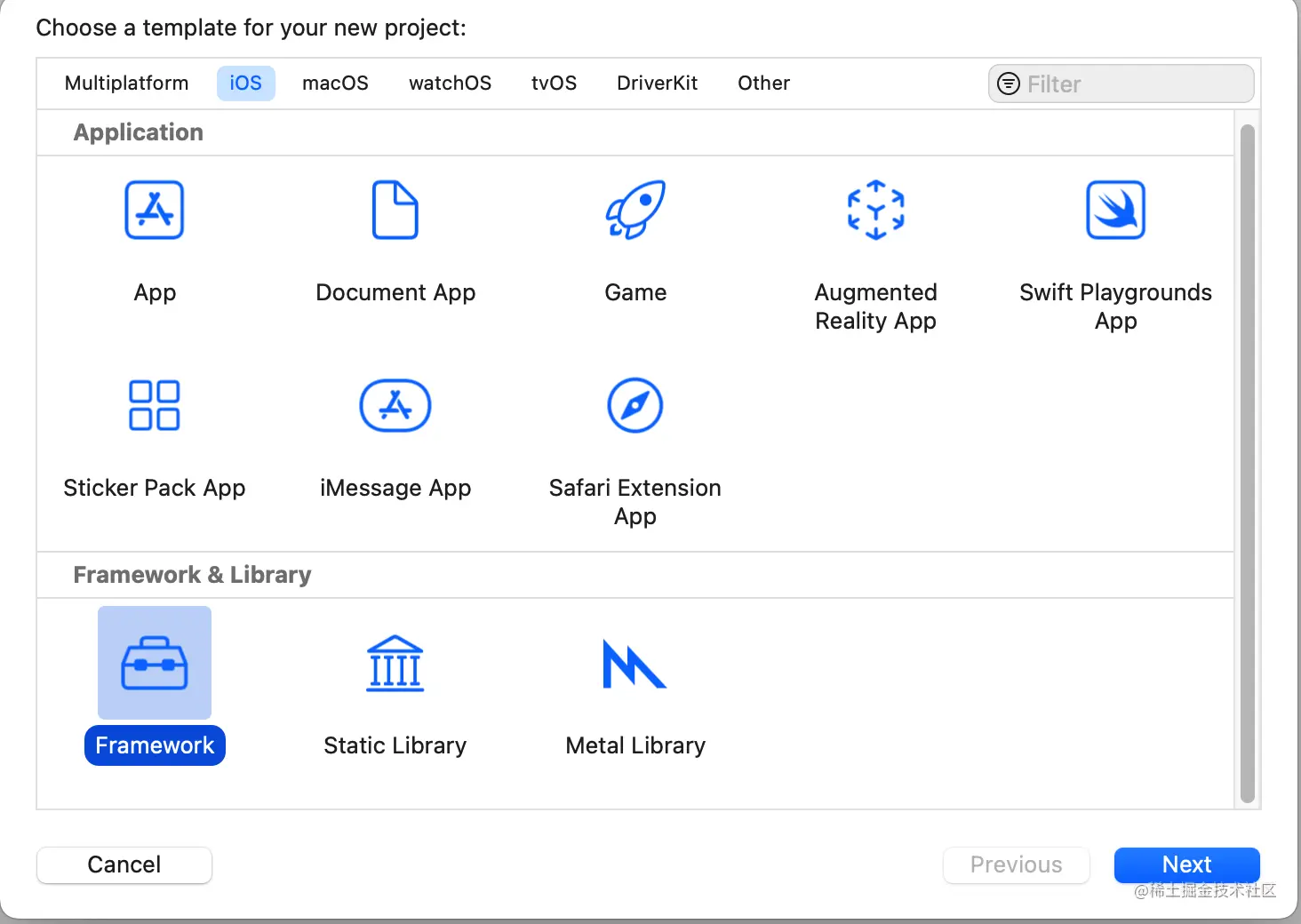

  5. 创建pod project：通过cocoapods引入要么是framework要么是.a或者.dylib，所以创建一个framework，名称：Pods


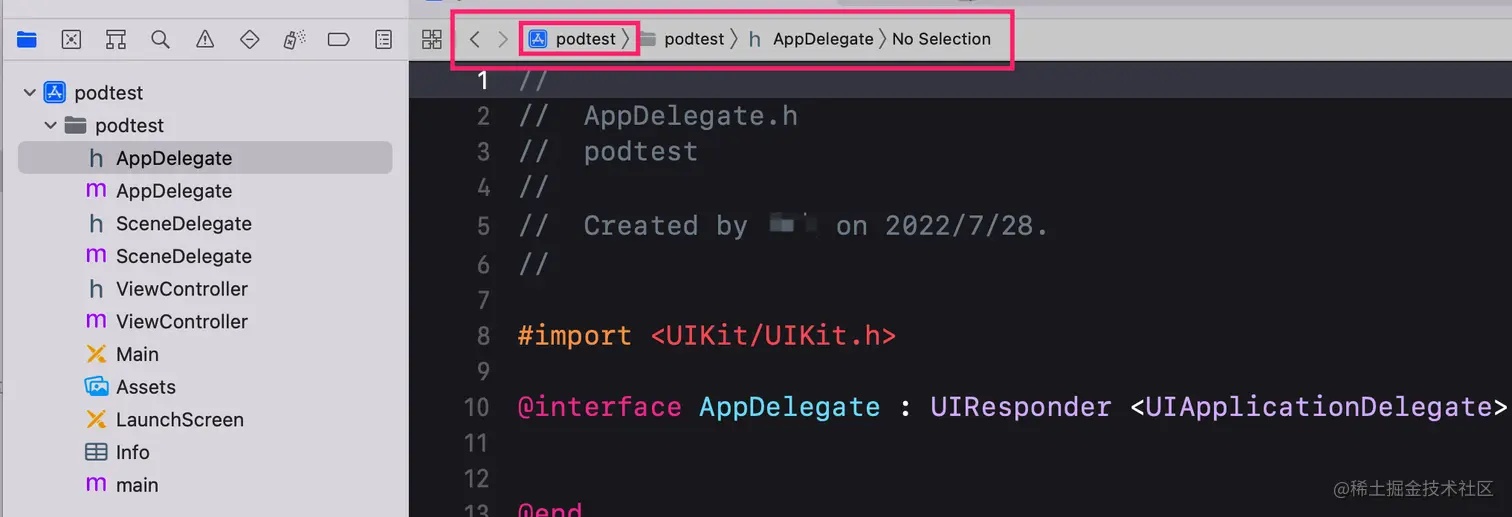

  1. 把Pods.xcproject添加到workspace中，这里需要注意，如果下图中框住包含project那么添加时候是往project中添加的，我们需要把这个project去掉。




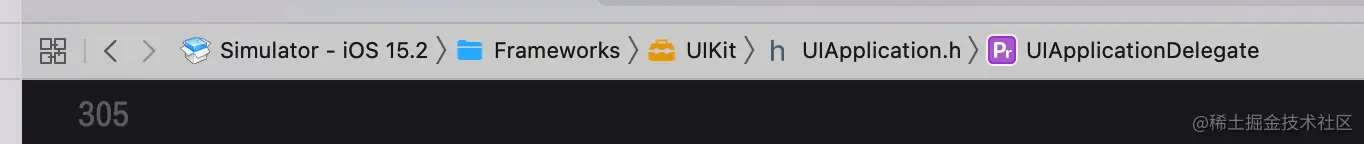

随便切换一个把project去掉，往workspace添加pod.xcproject

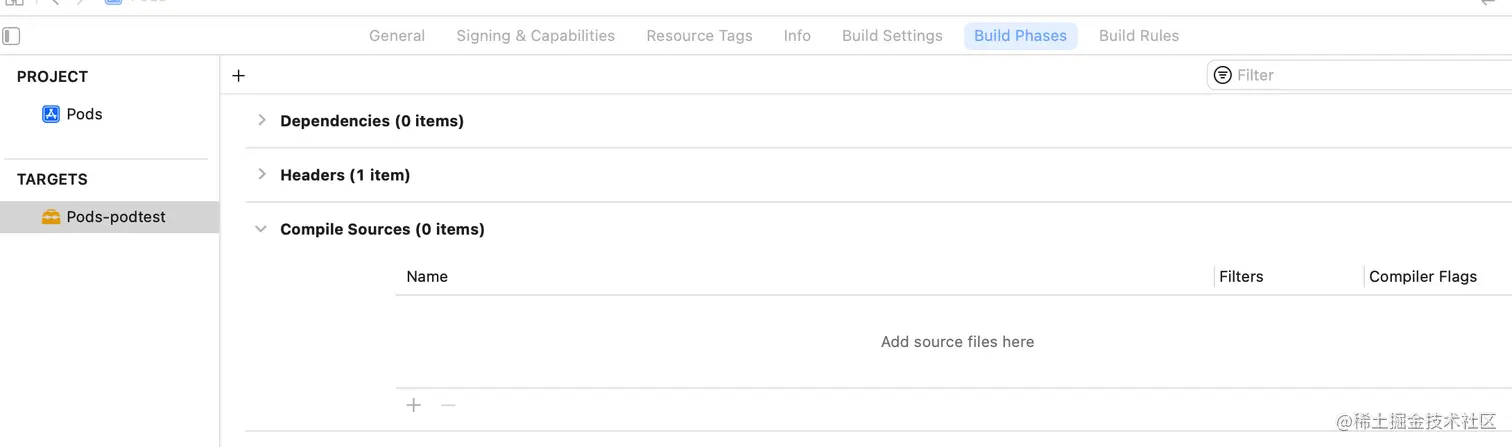

  1. 把pod里面target名字修改为Pods-podtest，Pods-podtest里面添加.m文件。 添加之前我们直接编译pod是没有产物的，Compile Sources里面是空的。


创建Pods-podtest-dummy.m文件。

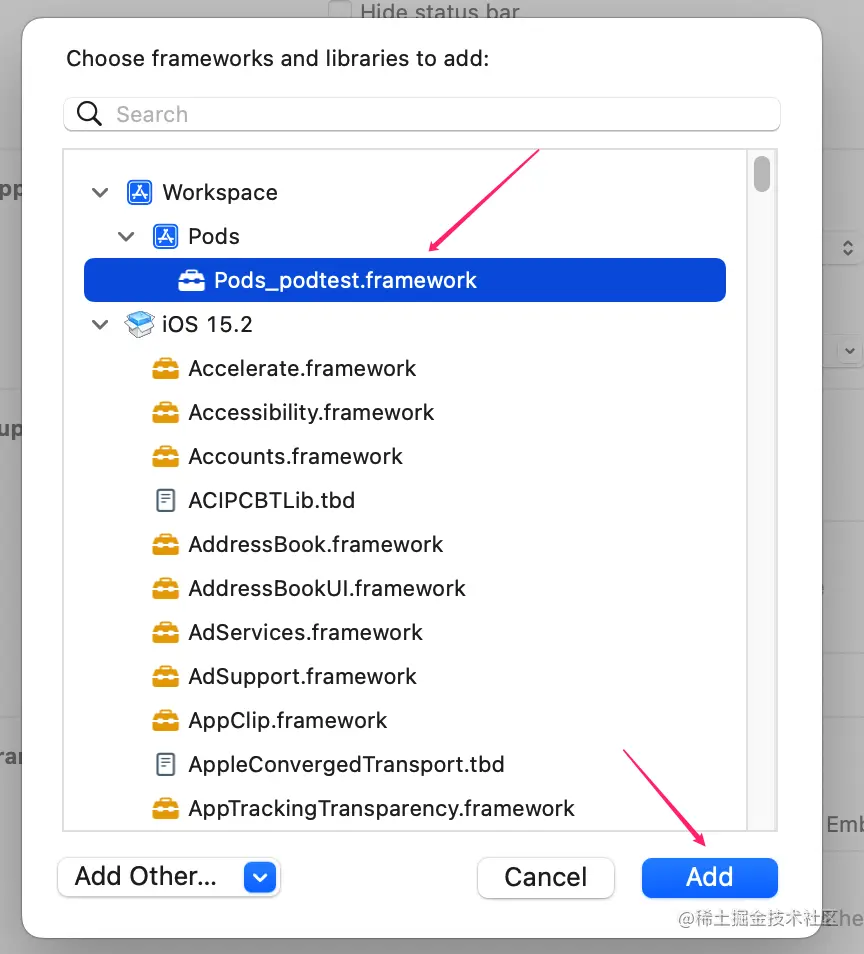

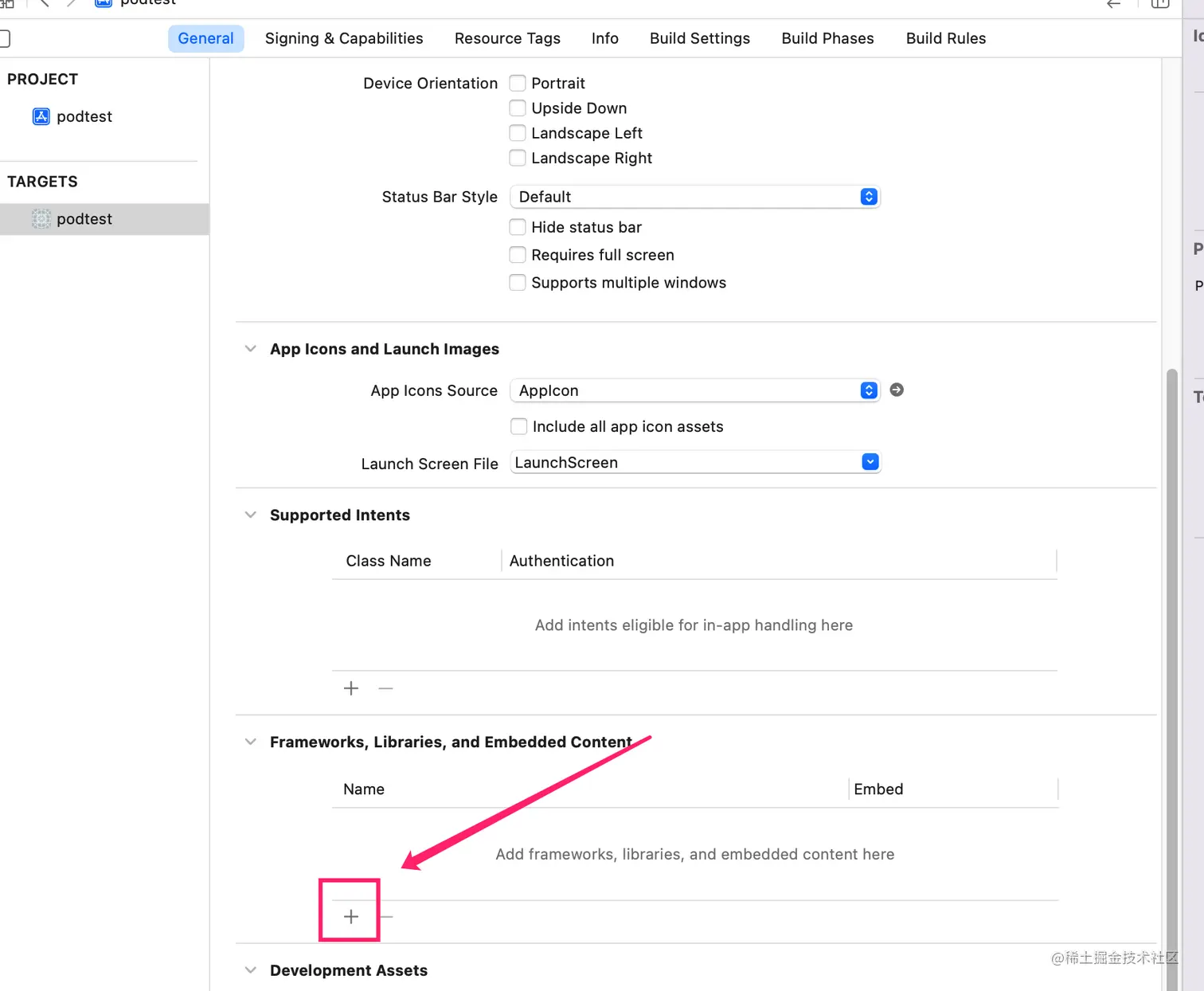

  1. 在podtest这个target导入Pods-podtest。pod工程的主工程引入的是Pods_podtest的产物，这种方式是同workspace下的project，当你引入其他project的产物时，会触发一个依赖，依赖分两种：显示依赖和隐式依赖。 隐式依赖：如果target A和B在同一个project或者 workspace下，则Xcode可以自动检测依赖关系。当构建A之前，自动构建B。 显示依赖：需要手动添加依赖关系。 当podtest导入了pod的target，Xcode会自动帮我们添加依赖，编译project时会自动编译pod。

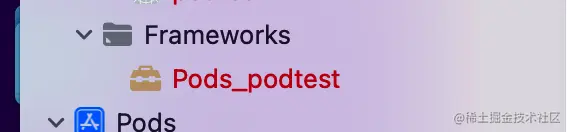

加进来之后，可以看到Pods_podtest是个红的，我们这时候编译podtest，可以看到pod也参与编译了。


  1. 创建自己的三方库，在pod.project里面新建个target选择framework: AFNetworking
  2. 在AFNetworking中创建文件AFN.h和AFN.m

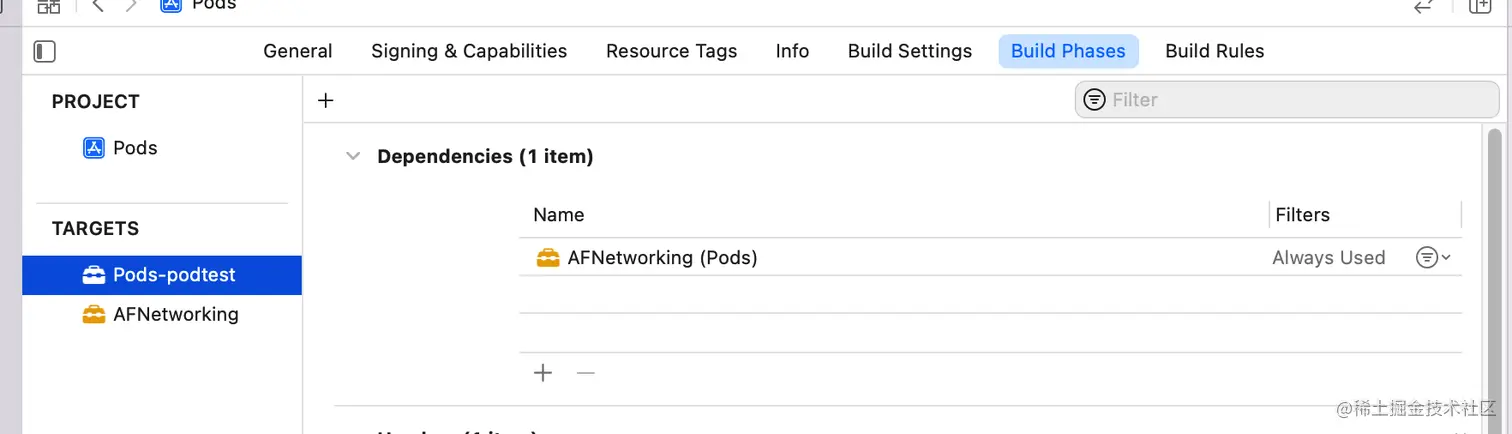

  3. 显示添加依赖。这个时候我们能不能把podtest添加AFNetworking隐式依赖呢？我们看cocoapods是没有这么做的，因为如果我们添加或者删除库的时候，会频繁操作podtest。cocoapods选择了显示添加依赖。


到此，podtest --隐式依赖--> Pods-podtest --显示依赖--> AFNetworking，此时我们编译podtest就会触发Pods-podtest和AFNetworking的编译。


显示依赖就是在scheme里面添加一项数据：


scheme上面有两个选项：Dependency Order和Manual Order。 Dependency Order：鼠标放上去会显示：Build targets in parallel according to dependency order。平行的编译，那就意味着谁先回来后回来不一定。 Manual Order：虽然被废弃了，但是他能指定编译顺序，必须1编译完了2才能编译，大部分情况下不需要设置。
