0x00 简介

组件 Progress 用于展示操作的当前进度，告知用户当前状态和预期。本文将深入分析组件源码，剖析其实现原理，耐心读完，相信会对您有所帮助。

组件源码文件 packages/progress/src/progress.vue。 🔗gitee repo 🔗组件文档 Progress

更多组件分析详见 👉 📚 Element UI 源码剖析组件总览 。

本专栏的 gitbook 版本地址已经发布 📚《learning element-ui》 ，内容同步更新中！

0x01 源码实现

Props

组件prop声明如下：

<script>
  export default {
    name: 'ElProgress',
    props: {
      type: {
        type: String,
        default: 'line',
        validator: val => ['line', 'circle', 'dashboard'].indexOf(val) > -1
      },
      percentage: {
        type: Number,
        default: 0,
        required: true,
        validator: val => val >= 0 && val <= 100
      },
      status: {
        type: String,
        validator: val => ['success', 'exception', 'warning'].indexOf(val) > -1
      },
      strokeWidth: {
        type: Number,
        default: 6
      },
      strokeLinecap: {
        type: String,
        default: 'round'
      },
      textInside: {
        type: Boolean,
        default: false
      },
      width: {
        type: Number,
        default: 126
      },
      showText: {
        type: Boolean,
        default: true
      },
      color: {
        type: [String, Array, Function],
        default: ''
      },
      format: Function
    },
  };
</script>

各属性功能说明。

参数说明类型可选值默认值
percentage百分比（必填）number0-1000
type进度条类型stringline/circle/dashboardline
stroke-width进度条的高度，单位 pxnumber—6
text-inside进度条显示文字内置在进度条内（只在 type=line 时可用）boolean—false
status进度条当前状态stringsuccess/exception/warning—
color进度条背景色（会覆盖 status 状态颜色）string/function/array—''
width环形进度条画布宽度（只在 type 为 circle 或 dashboard 时可用）number126
show-text是否显示进度条文字内容boolean—true
stroke-linecapcircle/dashboard 类型路径两端的形状stringbutt/round/squareround
format指定进度条文字内容function(percentage)——

type 、percentage、 status 供了自定义验证函数，验证属性值是否符合可选值或者可选范围。 当验证失败的时候，(开发环境构建版本的) Vue 将会产生一个控制台的警告。

Template

<template>
  <div
    class="el-progress"
    :class="[
      'el-progress--' + type,
      status ? 'is-' + status : '',
      {
        'el-progress--without-text': !showText,
        'el-progress--text-inside': textInside,
      }
    ]"
    role="progressbar"
    :aria-valuenow="percentage"
    aria-valuemin="0"
    aria-valuemax="100"
  >
    <div class="el-progress-bar" v-if="type === 'line'">
       // ...
    </div>
    <div class="el-progress-circle" v-else>
      // ...
    </div>
    <div class="el-progress__text" v-if="showText && !textInside">
        // ...
    </div>
  </div>
</template>

组件根节点一个类名el-progress的 <div>元素 ，根据组件设定的属性值动态绑定组件样式：

  • 进度条类型 el-progress--[line/circle/dashboard]
  • 进度条状态 is-[success/exception/warning]
  • 不显示进度条文字 el-progress--without-text
  • 显示文字内置在进度条内 el-progress--text-inside

属性 role 、aria-valuemin 、aria-valuenow、aria-valuemax 实现 ARIA无障碍网页应用， 更多内容详见 "ARIA",MDN

根节点下包含3个子节点：

  • 类名el-progress-bar的 <div>元素用于渲染线形进度条功能。
  • 类名el-progress-circle的 <div>元素用于渲染环形/仪表盘进度条功能。
  • 类名el-progress__text的 <div>元素渲染外显文字内容。

到此组件主要实现结构已经介绍完毕，接下来将分析各功能源码实现逻辑。

0x02 线形进度条

线形进度条，提供了进度百分比显示、文字内显/外显、文字内容格式化、自定义颜色等功能。

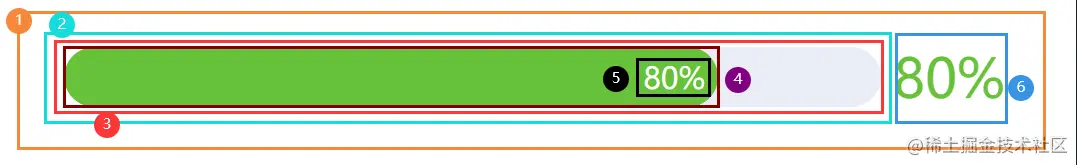

组件 DOM 结构如下图： image.png

  • 1️⃣ el-progress 组件根节点
  • 2️⃣ el-progress-bar 线形进度条节点
    • 3️⃣ el-progress-bar__outer 进度条背景
    • 4️⃣ el-progress-bar__inner 进度显示
    • 5️⃣ el-progress-bar__innerText 内显文字
  • 6️⃣ el-progress__text 外显文字
<div class="el-progress">
    <div class="el-progress-bar" v-if="type === 'line'">
      <div class="el-progress-bar__outer" :style="{height: strokeWidth + 'px'}">
        <div class="el-progress-bar__inner" :style="barStyle">
          <div class="el-progress-bar__innerText" v-if="showText && textInside">{{content}}</div>
        </div>
      </div>
    </div>
    <div class="el-progress-circle" v-else>
      // ..
    </div>
    <div
      class="el-progress__text"
      v-if="showText && !textInside"
      :style="{fontSize: progressTextSize + 'px'}"
    >
      <template v-if="!status">{{content}}</template>
      <i v-else :class="iconClass"></i>
    </div>
</div>

1️⃣

根据组件设定的属性值绑定组件样式： 进度条类型、进度条状态 、不显示进度条文字、文字显示位置（内置/外部）。

2️⃣

当传入type值为line或不设置 type时，组件渲染成线形进度条。

3️⃣

属性strokeWidth用于设置进度条背景的高度。

4️⃣

计算属性barStyle用于控制进度条进度和颜色。

barStyle根据 percentage 属性值动态生成样式对象 { width: "80%" , backgroundColor: "" }。 进度显示通过宽度百分比控制，此处的 backgroundColor 为自定义颜色值（会覆盖 status 状态颜色），默认情况为空。

barStyle() {
  const style = {};
  style.width = this.percentage + '%';
  style.backgroundColor = this.getCurrentColor(this.percentage);
  return style;
},

自定义颜色

方法 getCurrentColor用于自定义进度条颜色，通过判断属性 color 值的类型实现各自逻辑处理。

color 可以接受颜色字符串，函数和数组。

  • 若值为函数，函数第一参数应传入 percentage 属性值 （格式function(percentage)），直接调用函数即可this.color(percentage)。

  • 若值为字符串，直接返回属性值 this.color，color 默认值为"", 不设置该属性，默认情况下执行此逻辑。

  • 若值为数组（字符串或对象数组），根据 percentage 所属范围，返回对应颜色。

若值为数组,则调用方法 getLevelColor 。

getCurrentColor(percentage) {
  if (typeof this.color === 'function') {
    return this.color(percentage);
  } else if (typeof this.color === 'string') {
    return this.color;
  } else {
    return this.getLevelColor(percentage);
  }
},

方法 getColorArray，返回对象数组，定义不同数值范围的背景颜色。若字符串数组，方法根据数组长度，自动切分构建成对象数组 [{ color: "#f56c6c", percentage: 20 }]。 若传入对象数组，对象格式应为 { color: string, percentage: number }。

getColorArray() {
  const color = this.color;
  const span = 100 / color.length;
  return color.map((seriesColor, index) => {
    // 字符串数组，构建成对象数组
    if (typeof seriesColor === 'string') {
      return {
        color: seriesColor,
        percentage: (index + 1) * span
      };
    }
    return seriesColor;
  });
}

// [
//   { color: "#f56c6c", percentage: 20 },
//   { color: "#e6a23c", percentage: 40 },
//   { color: "#5cb87a", percentage: 60 },
//   { color: "#1989fa", percentage: 80 },
//   { color: "#6f7ad3", percentage: 100 },
// ]

方法 getLevelColor中调用方法getColorArray并排序，比对percentage属于哪一区间，返回对应的背景颜色。

getLevelColor(percentage) {
  const colorArray = this.getColorArray().sort((a, b) => a.percentage - b.percentage);

  for (let i = 0; i < colorArray.length; i++) {
    if (colorArray[i].percentage > percentage) {
      return colorArray[i].color;
    }
  }
  return colorArray[colorArray.length - 1].color;
},

因为比较使用了>,例如 percentage 值100时, 就会执行return colorArray[colorArray.length - 1].color; 返回数组最后对象的颜色。

<el-progress :percentage="percentage" :color="customColors"></el-progress>

<script>
  export default {
    data() {
      return {
        percentage: 100,
        customColors: [
          {color: '#f56c6c', percentage: 20},
          {color: '#e6a23c', percentage: 40},
          {color: '#5cb87a', percentage: 60},
          {color: '#1989fa', percentage: 80},
          {color: '#6f7ad3', percentage: 100}
        ]
      };
    },
  }
</script>

5️⃣

内显内容计算属性 content。默认按照 [percentage]%格式显示进度百分比。 若设置了属性format,则使用函数处理返回文字内容。

组件通过属性 showText 、 textInside 控制文字显示状态和位置。

content() {
  if (typeof this.format === 'function') {
    return this.format(this.percentage) || '';
  } else {
    return `${this.percentage}%`;
  }
}

6️⃣

外显内容跟内显一样，计算属性content。若设置了进度条状态status，则显示图标。

  <template v-if="!status">{{content}}</template>
  <i v-else :class="iconClass"></i>

计算属性 iconClass 返回不同状态 success/exception/warning的icon, 不同类型下success/exception 对应图标有所区别。

iconClass() {
  if (this.status === 'warning') {
    return 'el-icon-warning';
  }
  if (this.type === 'line') {
    return this.status === 'success' ? 'el-icon-circle-check' : 'el-icon-circle-close';
  } else {
    return this.status === 'success' ? 'el-icon-check' : 'el-icon-close';
  }
},

使用计算属性progressTextSize控制字体大小。 当类型为line时，基于进度条高度-属性strokeWidth；当类型为circle/dashboard时，基于环形进度条画布宽度-属性width。

progressTextSize() {
  return this.type === 'line'
    ? 12 + this.strokeWidth * 0.4
    : this.width * 0.111111 + 2 ;
},

自定义文字格式


// format 示例
<el-progress :percentage="100" :format="format"></el-progress>

<script>
  export default {
    methods: {
      format(percentage) {
        return percentage === 100 ? '满' : `${percentage}%`;
      }
    }
  };
</script>

0x03 线形进度条

环形/仪表盘进度条实现主要使用了<svg>元素，会另开篇幅进行详细介绍。

0x04 组件样式

src/progress.scss

组件样式源码 packages\theme-chalk\src\progress.scss 使用 scss 的混合指令 b、 e、 m、 when 嵌套生成组件样式。


// 生成 .el-progress
@include b(progress) {
  // ...

  // 生成 .el-progress__text
  @include e(text) {
    // ...

    // 生成 .el-progress__text i
    i {
      // ...
    }
  }
  // 生成 .el-progress--circle, .el-progress--dashboard
  @include m((circle,dashboard)) {
    // ...

    // 生成
    // .el-progress--circle .el-progress__text,
    // .el-progress--dashboard .el-progress__text
    .el-progress__text {
      // ...

      // 生成
      // .el-progress--circle .el-progress__text i,
      // .el-progress--dashboard .el-progress__text i
      i {
        // ...
      }
    }
  }


  @include m(without-text) {
    // 生成 .el-progress--without-text .el-progress__text
    .el-progress__text {
      // ...
    }
    // 生成 .el-progress--without-text .el-progress-bar
    .el-progress-bar {
      // ...
    }
  }

  @include m(text-inside) {
    // 生成 .el-progress--text-inside .el-progress-bar
    .el-progress-bar {
      // ...
    }
  }

  // 状态样式
  @include when(success) {
    // 生成 .el-progress.is-success .el-progress-bar__inner
    .el-progress-bar__inner {
      // ...
    }

    // 生成 .el-progress.is-success .el-progress-bar__text
    .el-progress__text {
      // ...
    }
  }

  @include when(warning) {
    // ...
  }

  @include when(exception) {
    // ...
  }
}

// 生成 .el-progress-bar
@include b(progress-bar) {
  // ...

  // 生成 .el-progress-bar__outer
  @include e(outer) {
    // ...
  }
  // 生成 .el-progress-bar__inner
  @include e(inner) {
    // ...

    // 生成 .el-progress-bar__inner::after
    @include utils-vertical-center;
  }

  // 生成 .el-progress-bar__innerText
  @include e(innerText) {
    // ...
  }
}

// 该关键帧规则 代码中没有生效
@keyframes progress {
  0% {
    background-position: 0 0;
  }

  100% {
    background-position: 32px 0;
  }
}

在类.el-progress-bar__inner 定义了默认进度条颜色 background-color: #409eff;。

若指定了组件状态，会生成样式覆盖掉默认颜色。同时制定了外显文本的字体图标颜色。

// success/exception/warning
.el-progress.is-success .el-progress-bar__inner {
  background-color: #67c23a;
}
.el-progress.is-success .el-progress__text {
  color: #67c23a;
}

若是使用属性color自定义颜色，会生成内联样式，会覆盖 status 状态颜色。

内显文本居右对齐，属性是在.el-progress-bar__inner的定义的。

.el-progress-bar__inner {
  text-align: right;
  // ...
}
