流计算中的Window计算 | 青训营笔记

Kevin_Zeng
74 阅读5分钟

这是我参与「第四届青训营 」笔记创作活动的的第4天

流计算中的Window计算

概述

批处理

  • T+1架构，当天只能看到前一天的计算结果
  • 通常使用的计算引擎为Hive或者Spark，计算的时候，数据是完全ready的，输入和输出都是确定性的

处理时间窗口：窗口结束直接发送结果，不需要周期调度任务

事件时间：数据产生的时间

处理时间：数据在流式计算系统中真正处理时所在机器的当前时间

现实中，处理时间比事件时间有延迟

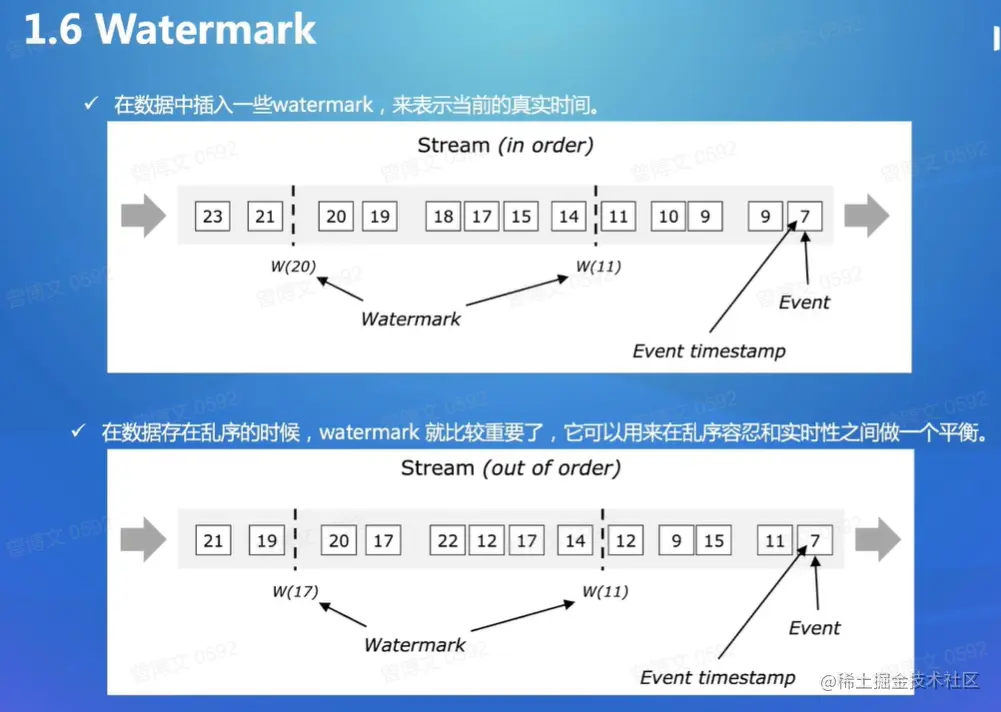

Watermark：如Watermark为11，左边不应该有小于11的事件，如果有，说明这个事件延迟到达了，不应该带入该次计算中


Watermark

Watermark：系统认为的当前真实的事件时间

每个算子的Watermark数值是上游传递的多个Watermark的最小值，同时每个算子也要向下游传递自己的Watermark数值 image-20220727172505375.png

Per-subtask 和 Per-partition

Per-partition：每个partition单独生成watermark，发给source算子后，source算子取最小值

部分partition/subtask断流

上游有一个subtask的watermark不更新，则下游的watermark都不更新

Idle source：某个subtask断流超过idle配置的超时时间，将当前subtask设置为idle，并下发一个idle状态给下游。下游计算时，忽略当前是idle的那些subtask

迟到数据

晚于watermark的数据到来时，系统会认为这种数据是迟到的数据。假设watermark为10，事件时间为9的数据在watermark之后 到达，这就是迟到的数据。

Window

基本功能

滚动窗口、滑动窗口、会话窗口

滚动窗口

有一个属性滚动时间，每到滚动时间窗口滚动一次。假设滚动时间为1h，窗口10点到12点->11点到13点

数据进来时，就可以直接计算。比如求和，一个数据进来后就可以和之前的sum进行累加。窗口的输出只有在窗口结束时才输出。比如窗口范围为10点到11点，只有到了11点才会将窗口数据一次性全部输出。

划分

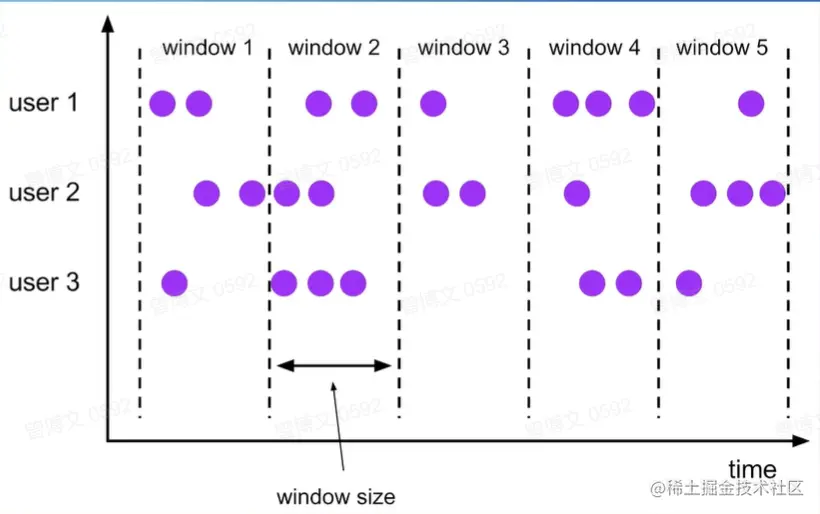

  • 每个key单独划分。如下图，共有3个user，根据userId单独划分窗口，user1五个，user2五个，user3四个
  • 每条数据只会属于一个窗口

触发

  • 结束时间到达时一次性触发

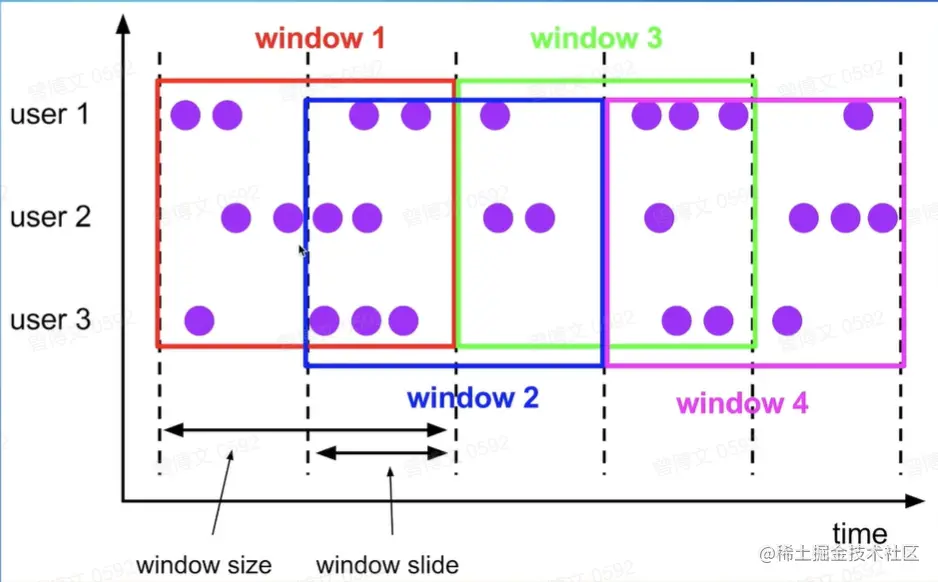

滑动窗口

划分

  • 每个key单独划分
  • 每条数据可能会属于多个窗口（区别于滚动窗口）

触发

  • 结束时间到达时一次性触发 image-20220727175327587.png
会话窗口

当前数据到来时，可能会跟之前的数据的窗口合并。如下图，假设session gap为10min，10:30数据1到达，数据1的窗口为10:30-10:40，10:35数据2到达，跟数据1的窗口合并，此时两个数据属于同一个窗口，窗口为10:30-10:45

划分

  • 每个key单独划分
  • 每条数据单独划分为一个窗口，如果window之间有交集，则会对窗口进行merge（窗口会动态变化，第一条数据到来时无法确定窗口的大小，区别于前两个窗口）

触发

  • 结束时间到达时一次性触发


迟到数据处理

一条数据到来后，会用WindowAssigner给它划分一个window，一般时间窗口是一个时间区间，比如[10:00,11:00)，如果划分出来的window end比当前的watermark（即当前事件的真实时间）还小，说明这个窗口已经触发过计算了，这条数据会被认为是迟到数据

Allow lateness

设置一个允许迟到的时间。窗口正常计算结束后，不会马上清理状态，而是会多保留allowLatenes这么长的时间，在这段时间内如果还有数据到来，则继续之前的状态进行计算，计算出的结果覆盖之前的结果。

SideOutput

对迟到数据打一个tag，在DataStream上根据tag获取迟到数据流，然后业务层面自行选择进行处理

增量/全量计算

增量计算

  • window只存储计算结果，比如计算sum，状态中只需要春初sum的结果

全量计算

  • 每条数据到来，会存储到window的state中
EMIT触发

在window没有结束的时候，提前把window计算的部分结果输出出来

自定义Trigger来实现

高级优化

Mini-batch优化

image-20220727233214485.png 中间结果偏多，状态变换比较频繁

image-20220727233421420.png 每个算子攒（缓存）一批数据然后再一起输出。

缺点：异常数据流经flink任务的延迟增加，等于上下游每个算子的延迟总和

解决：上游添加一个assigner算子，发出指令发起一个batch信号，算子收到batch后，输出数据，并将batch信号传送给下游。实现在一个时间周期内，所有算子都完成batch的运算

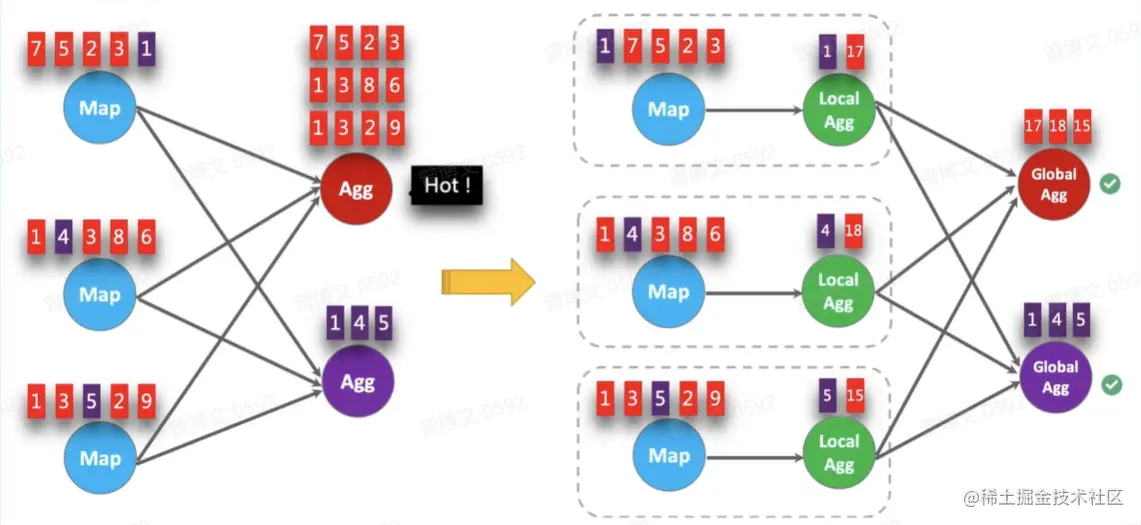

倾斜优化 local-global


加一层local计算，防止下游的聚合算子压力过大

Pane优化

滑动窗口变为滚动窗口，输出时进行merge

实际案例

计算抖音的日活曲线

方式一：滚动窗口+EMIT提前输出（实时性）

缺点：计算时需要单并发的程序进行，所有的数据都需要在一个subtask中完成窗口计算，无法并行

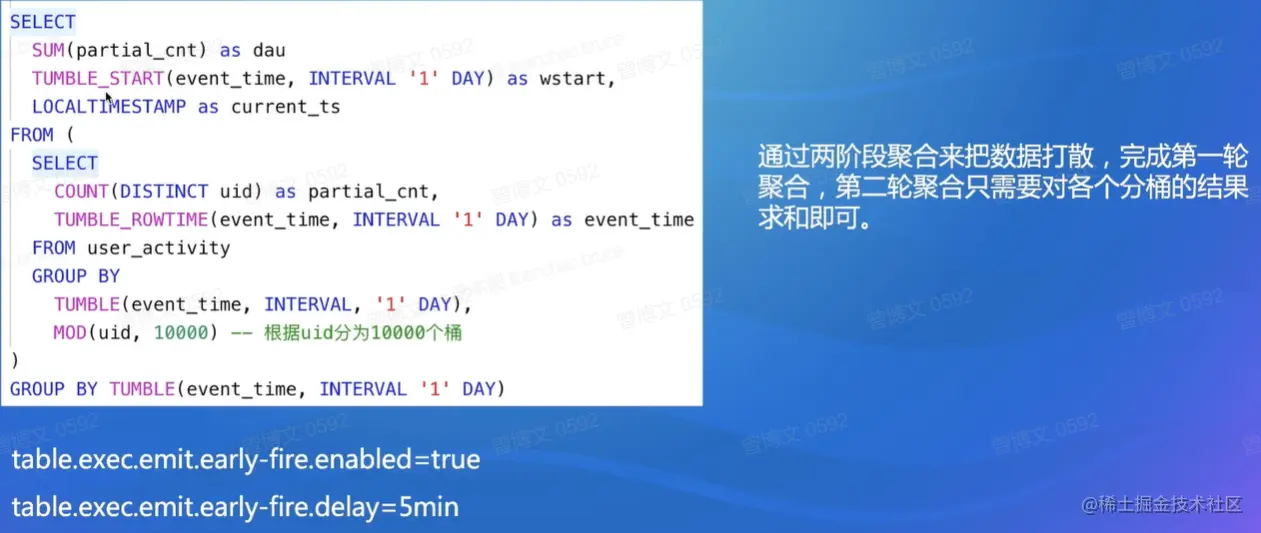

方式二：两阶段聚合，第一轮把数据打散，第二轮把各个分桶的结果求和

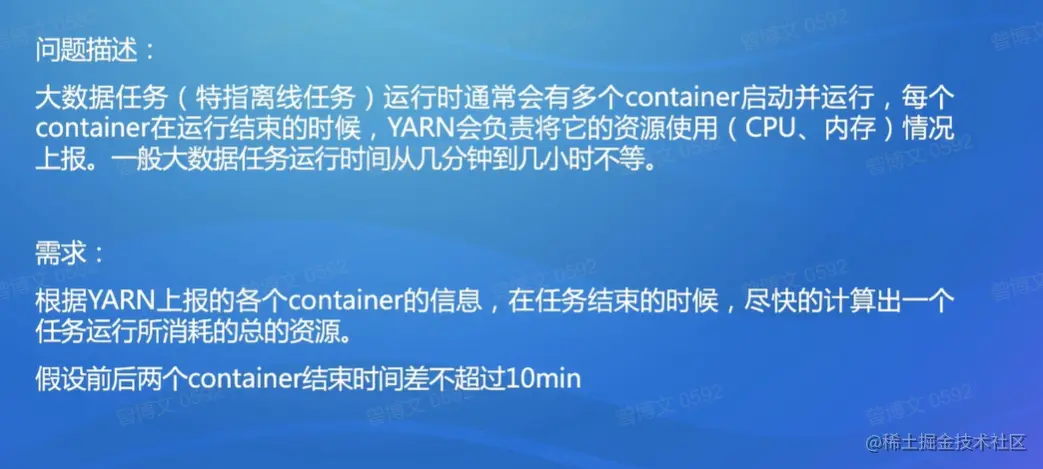

大数据情况下的资源使用


会话窗口，session gap设置为10min image-20220728002554123.png
