流/批/OLAP 一体的 Flink 引擎介绍 | 青训营笔记
这是我参与「第四届青训营 」笔记创作活动的第2天
重点内容：
一、Flink概述
1、为什么需要流式计算？
大数据的实时性带来价值更大，比如:
-
监控场景:如果能实时发现业务系统的健康状态
-
实时推荐:比如在抖音，如果可以根据用户的行为数据发掘用户的兴趣、偏好，就能向用户推荐更感兴趣的内容
-
金融风控:如果实时监测出异常交易的行为，就能及时阻断风险的发生
2、Flink为什么能脱颖而出
流式计算框架对比：
| Storm | Spark Streaming | Flink | |
|---|---|---|---|
| Streaming Model | Native | mini-batch | Native |
| 一致性保证 | At Least/Most Once | Exactly-Once | Exactly-Once（精确一次的计算语义） |
| SEE | 低延迟（毫秒级） | 延迟较高（秒级） | 低延迟（毫秒级） |
| 吞吐 | Low | High | High |
| 容错 | ACK | RDD Based Checkpoint | Checkpoint ( Chandy-Lamport) |
| StateFul | No | Yes ( DStream ) | Yes (Operator) |
| SQL支持 | No | Yes | Yes |
Flink的特点：
-
精确一次的计算语义
-
状态容错
-
Dataflow编程模型、windows等高阶需求支持友好
-
流批一体
二、Flink整体架构
1、Flink分层架构

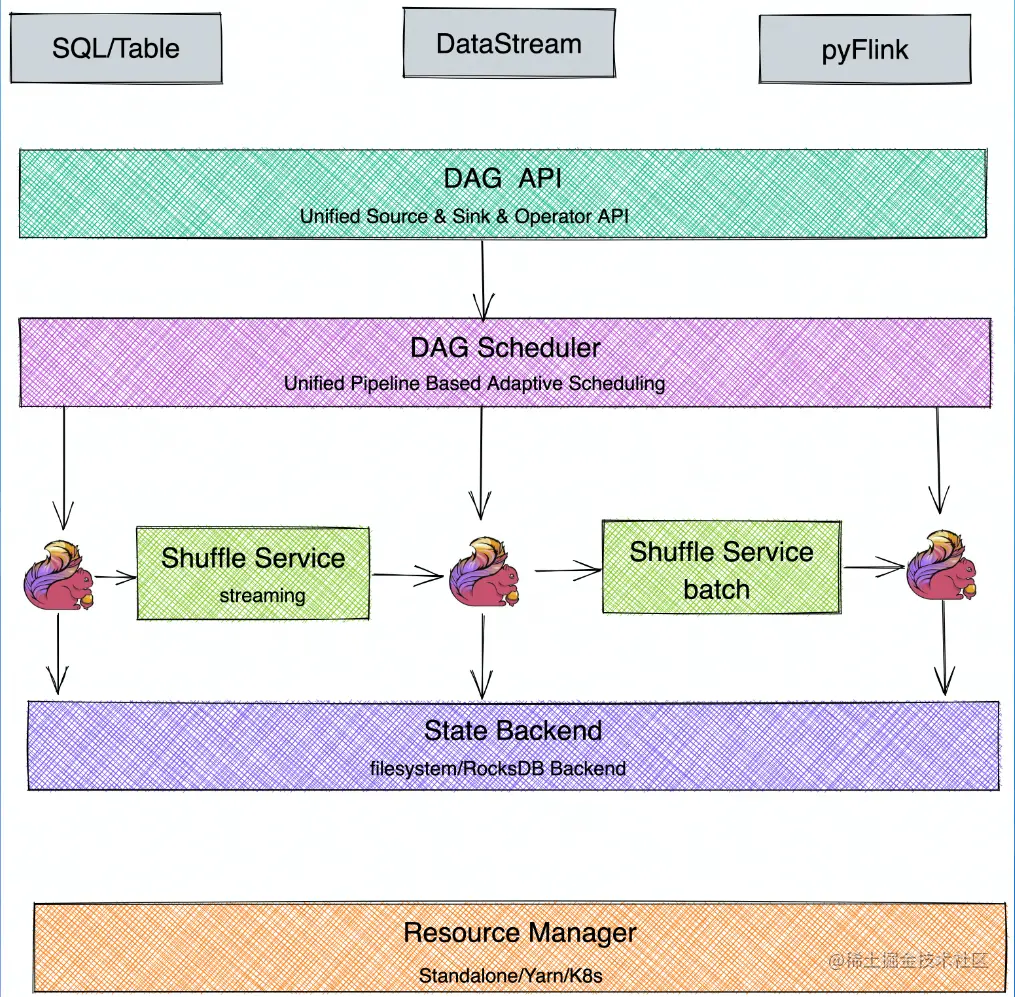

图一：
-
SDK层：目前主要有三类SQL/Table、DataStream、Python
-
执行引擎层（Runtime层）：Runtime层提供统一的DAG，用来描述数据处理的流水线，不管是流还是批，都会转换为DAG图，调度层再把DAG转换成分布式环境下的Task,Task之间通过Shuffle传输数据
-
状态存储层：负责存储算子的状态信息
-
资源调度层：目前Flink可以指出部署在多种环境
2、Flink整体架构
一个Flink集群，主要包含以下两个核心组件
1、JobManager (JM):协调 Flink 应用程序的分布式执行。它决定何时调度下一个 task（或一组 task）、对完成的 task 或执行失败做出反应、协调 checkpoint、并且协调从失败中恢复等等。这个进程由三个不同的组件组成：
- Dispatcher:接受作业，拉起JobManager来执行作业，并在JobMaster挂掉之后恢复作业。
- JobMaster:管理一个job的整个生命周期，会向ResourceManager申请slot,并将task调度到对应TM上。
- ResourceManage：负责slot资源的管理和调度，Task manager拉起之后会向RM注册。

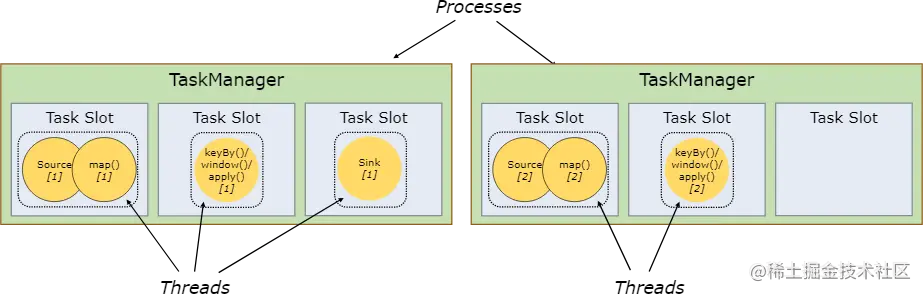

2、TaskManager (TM):执行作业流的 task，并且缓存和交换数据流。在TaskManager中资源调度的最小单位是 task slot。TaskManager 中 task slot 的数量表示并发处理 task 的数量。一个 Slot只能运行同一个task的subTask
图二：
3、Flink如何做到流批一体
（一）做到流批一体相比于单独使用批流两套系统的优点：
-
1.做到流批一体人力成本比较低，而使用批、流两套系统，相同逻辑需要开发两遍
-
2.单独使用批流两套系统会导致数据链路冗余--本身计算内容是一致的，由于是两套链路，相同逻辑需要运行两遍，产生一定的资源浪费，而流批一体可以很好的解决这个问题
-
3.单独使用批流两套系统会导致据口径不一致--两套系统、两套算子、两套UDF，通常会产生不同程度的误差，这些误差会给业务方带来非常大的困扰，使用流批一体可以很好的解决业务方的困扰
（二）为什么可以做到流批一体
站在Flink的角度，Everything is Streams，无边界数据集是一种数据流，一个无边界的数据流可以按时间切段成一个个有边界的数据集，所以有界数据集(批式数据)也是一种数据流。
因此，不管是有边界的数据集(批式数据)还是无边界数据集，Flink都可以天然地支持,这是 Flink支持流批一体的基础。并且Flink在流批一体上，从上面的API到底层的处理机制都是统一的，是真正意义上的流批一体。
主要从下面几个模块进行流批一体：
-
SQL层
-
DataSteam API层统一，批和流都可以使用DataSteam API开发
-
Schedler层架构统一，支持流批场景（主要负责将作业的DAG转化为在分布式环境中可以执行的Task）
在Flink1.12版本前，支持两种调度模式：
| 模式 | 特点 | 场景 |
|---|---|---|
| EAGER | 申请一个作业所需的所有资源，同时调度这个作业的所有task，task之间采用pipeline通信 | Stream作业场景 |
| LAZY | 先调度上游，等待上游产生护具或结束后再调度下游，类似Spark的STAGE执行模式 | Batch作业场景 |
-
Failover Recovery层架构统一，支持流批场景
-
Shuffle Service层架构统一，根据不同场景选择不同服务
实际上，分布式计算中所有涉及到上下游衔接的过程，都可以理解为Shuffle.
针对不同的分布式计算框架，Shufle通常有几种不同的实现:
1、基于文件的Pull Based Shuffle.具有较高容错性，适合大规模批处理作业，容错性更好。比如spark或MR。
2、基于Pipeline的Push Based Shuffle，具有低延时高性能，比如Flink,Storm。
流和批Shuffle之间的差异：
1、Shuffle的生命周期：流作业Shuffle数据与Task绑定，批作业和Shuffle是解耦的
2、Shuffle数据存储介质：流作业的Shuffle存储在内存，批作业的Shuffle存储在磁盘
3、Shuffle的部署方式：流作业的Shuffle服务和计算节点部署在一起，可以减少网络开销，从而减少延迟，批作业不同
在Streaming和OLAP场景：
- 为了性能的需要，通常会使用基于Pipeline的Shuffle模式
在Batch场景
- 一般会选取Blocking的 Shuffle模式
为了统一Flink在 Streaming和 Batch模式下的Shuffle架构，Flink 实现了一个 Pluggable的 ShuffleService框架，抽象出一些公共模块。
三、Flink架构优化
三种场景对比：
| 流式计算 | 批式计算 | 交互式分析（OLAP） | |
|---|---|---|---|
| SQL | Yes | Yes | Yes |
| 实时性 | 高、处理延退毫秒级别 | 低 | 高、查询延退在秒级但要求高并发查询 |
| 容错能力 | 高 | 中，大作业失败重跑代价高 | 没有，失败重试即可 |
| 状态 | Yes | No | No |
| 准确性 | Exactly Once 要求高，重跑需要恢复之前的状态 | Exactly Once 失败重跑即可 | Exactly Once 失败重跑即可 |
| 扩展性 | Yes | Yes | Yes |
通过前面的分析，可以发现:
-
1．批式计算是流式计算的特例，Everything is Streams，有界数据集（批式数据)也是一种数据流、 一种特殊的数据流
-
2.而OLAP计算是一种特殊的批式计算，它对并发和实时性要求更高，其他情况与普通批式作业没 有特别大区别。
所以Flink可以做到流/批/OLAP 一体的
