这是我参与「第四届青训营」笔记创作活动的第2天。

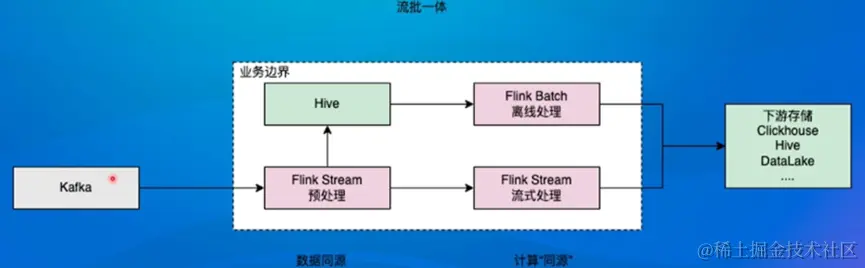

今日内容：#流/批/OLAP一体 Flink引擎

一、课前预习

1.谷歌“三驾马车”

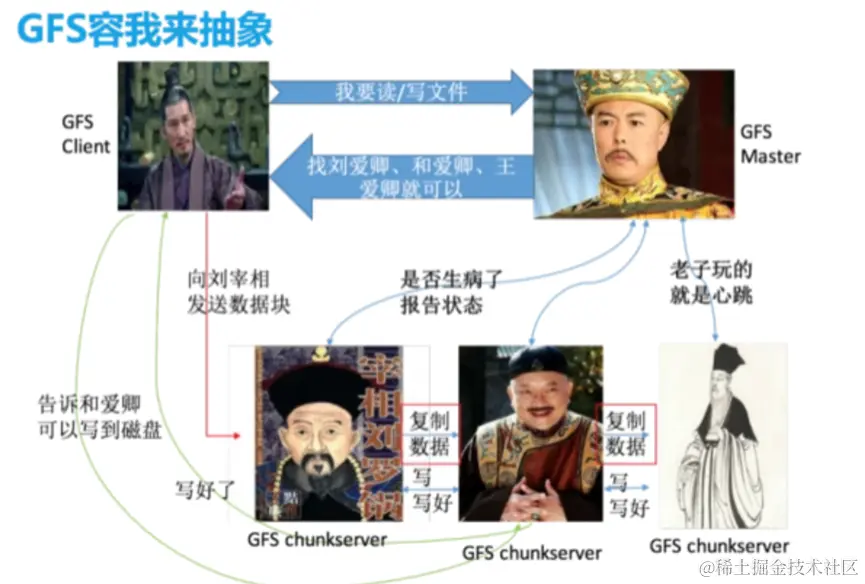

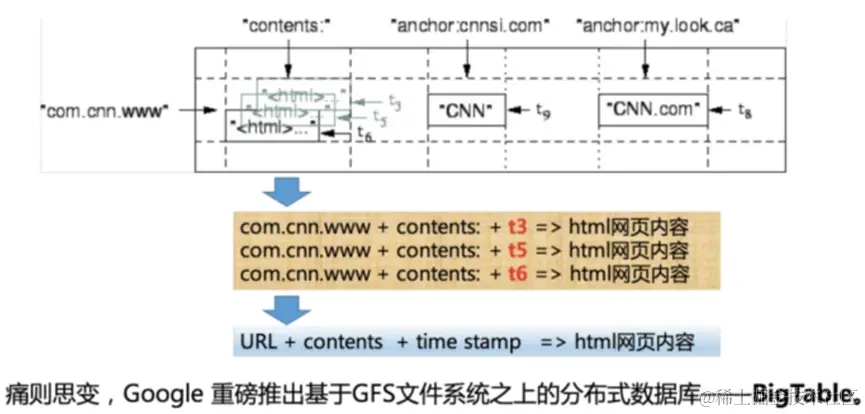

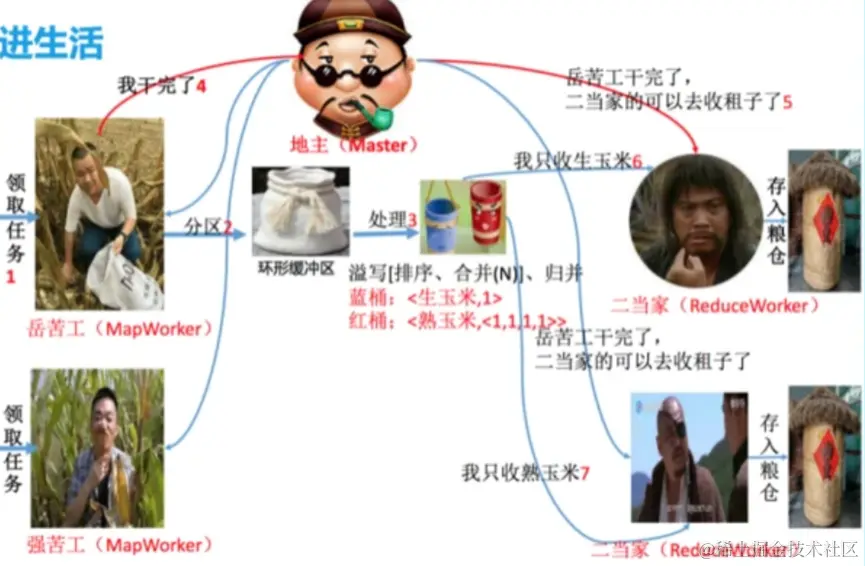

分别为分布式文件系统 GFS、MapReduce 和 BigTable.

2.Apache Flink

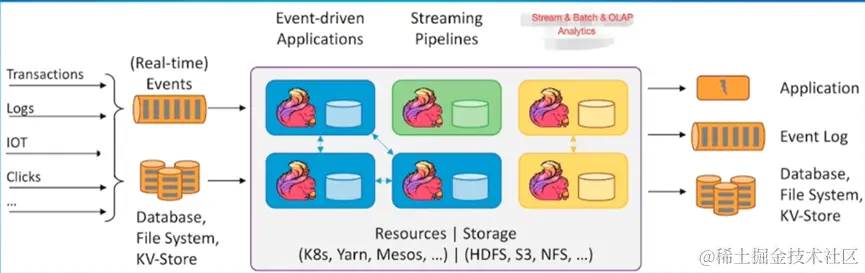

· Flink核心是一个流式的数据流执行引擎，并且能够基于同一个Flink运行时，提供支持流处理和批处理两种类型应用。其针对数据流的分布式计算提供了数据分布，数据通信及容错机制等功能。基于流执行引擎，Flink提供了跟多高抽象层的API便于用户编写分布式任务.

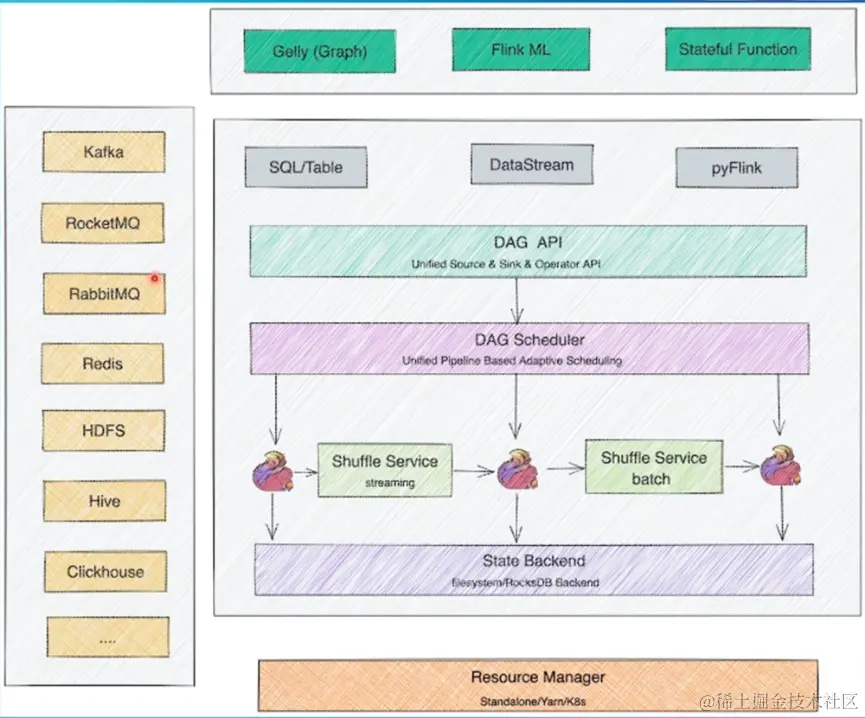

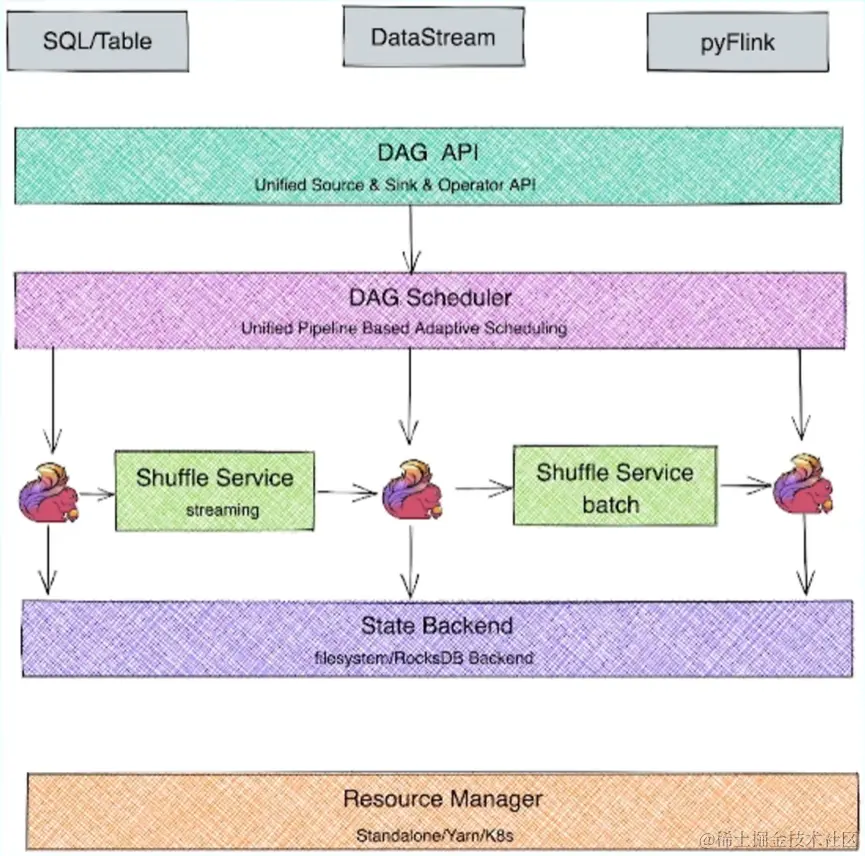

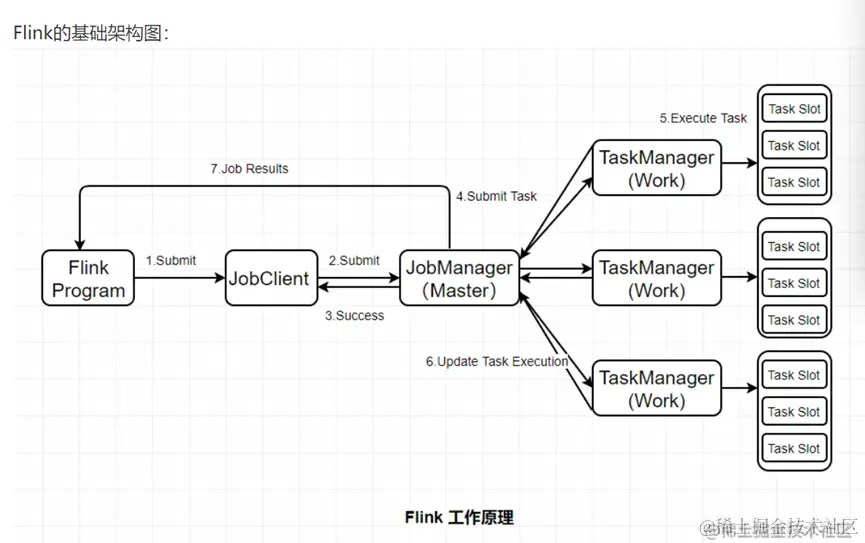

Flink 架构的概念

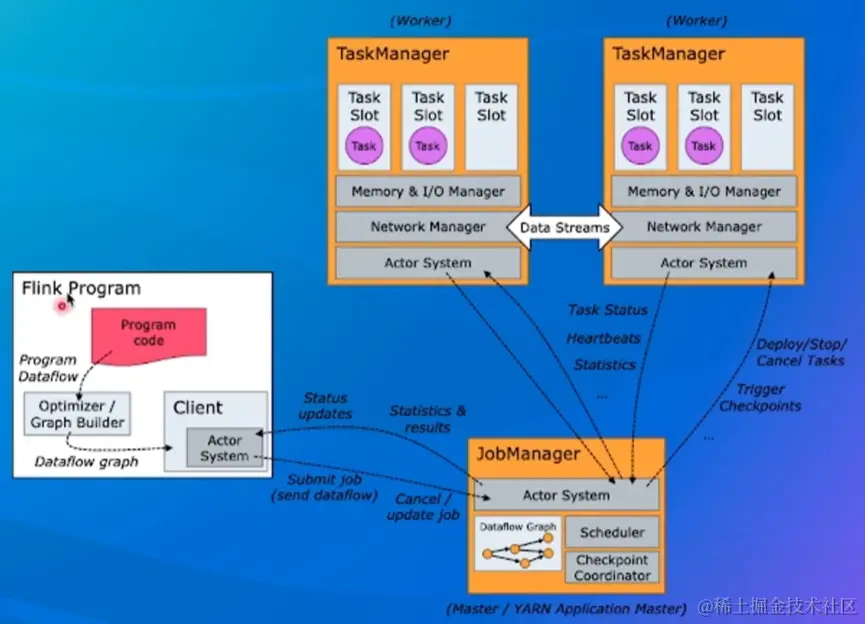

· JobClient：负责接收程序，解析和优化程序的执行计划，然后提交执行计划到JobManager。这里执行的程序优化是将相邻的Operator融合，形成Operator Chain，Operator的融合可以减少task的数量，提高TaskManager的资源利用率。为了了解Flink的解析过程，需要简单介绍一下Flink的Operator，在Flink主要有三类Operator：

Source Operator ：数据来源操作，比如文件、socket、kafka等，一般存在于程序的最开始
Transformation Operator： 数据转换，map，flatMap，reduce等算子都属于Transformation Operator，
Sink Operator：数据落地，数据存储的过程，放在Job最后，比如数据落地到Hdfs、Mysql、Kafka等等。

· JobManagers：负责申请资源，协调以及控制整个job的执行过程，具体包括，调度任务、处理checkpoint、容错等等。

· TaskManager：TaskManager运行在不同节点上的JVM进程，负责接收并执行JobManager发送的task,并且与JobManager通信，反馈任务状态信息，如果说JobManager是master的话，那么TaskManager就是worker用于执行任务。每个TaskManager像是一个容器，包含一个或者多个Slot。

· Slot：Slot是TaskManager资源粒度的划分，每个Slot都有自己独立的内存。所有Slot平均分配TaskManager的内存，值得注意的是，Slot仅划分内存，不涉及CPU的划分，即CPU是共享使用。每个Slot可以运行多个task。Slot的个数就代表了一个程序的最高并行度。

· Task：Task是在operators的subtask进行链化之后形成的，具体Flink job中有多少task和operator的并行度和链化的策略有关。

· SubTask：因为Flink是分布式部署的，程序中的每个算子，在实际执行中被分隔为一个或者多个subtask，运算符子任务(subtask)的数量是该特定运算符的并行度。数据流在算子之间流动，就对应到SubTask之间的数据传输。Flink允许同一个job中来自不同task的subtask可以共享同一个slot。每个slot可以执行一个并行的pipeline。可以将pipeline看作是多个subtask的组成的。
