大数据处理引擎 Spark 介绍

Spark 的特点

  • 统一引擎，支持多种分布式场景
  • 多语言支持（SQL、Java、Scala、R、Python, etc.)
  • 可读写丰富的数据源：内置data source、自定义data source
  • 丰富灵活的 API/算子
    • SparkCore -> RDD (map, reduce, repartition, groupBy, foreach, count, etc.)
    • SparkSQL -> DataFrame (select, filter, agg, join, orderBy, UDF, etc.)
  • 支持 K8S/YARN/Mesos 资源调度

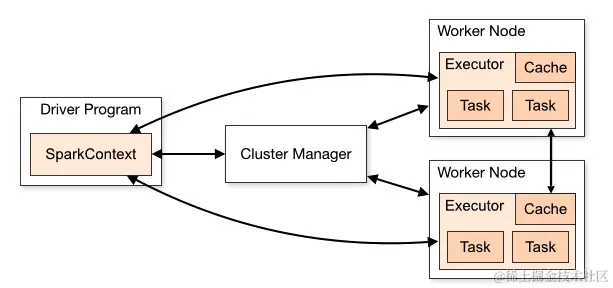

Spark 架构


  • Driver Program（驱动器）：整个应用的管理者，是一个JVM的进程，运行程序的main()函数创建一个SparkContext上下文。一个Spark Application只有一个Driver
  • Cluster Manager（集群管理器）：控制整个集群，监控worker节点，负责资源管理和调度。用于在集群上申请资源的外部服务（如：独立部署的集群管理器、Mesos或者Yarn）
  • Worker Node（工作节点）：集群上运行应用程序代码的节点，启动工作进程executor
  • Executor（执行器）：在集群工作节点上为某个应用启动的工作进程，该进程负责运行计算任务，并为应用程序存储数据。

SpareCore 原理解析

RDD

RDD(Resilient Distributed Dataset)，弹性分布式数据集，是一个容错的、并行的数据结构

五个特性

  • 分区：每个RDD都会有多个分区，运行在集群的不同节点上，决定了并行计算的数量
  • 计算函数：每个RDD都会实现一个compute函数，对具体的partition进行计算
  • 依赖：每个RDD都会依赖于其他RDD，每次转换生成新的RDD，形成前后依赖关系，便于丢失时重新计算
  • 实现了两种类型的分区函数：hash/range partition (for key-value RDDs)
  • 每个分区都会有优先的位置列表，存储每个partition的优先位置。（移动数据不如移动计算，将计算移动到需要处理的数据块的存储位置）

RDD算子

  • Transform(转换)算子: 生成新的RDD（map, filter, groupBy, etc.)
  • Action(动作)算子: 将在数据集上运行计算后的数值返回到驱动程序，触发真正的计算 (count, collect, take, etc.)

RDD依赖：描述父子RDD之间的依赖关系

  • 窄依赖：父RDD的每个partition至多对应一个子RDD分区
  • 宽依赖：父RDD的每个partition都可能对应多个子RDD分区，会产生shuffle

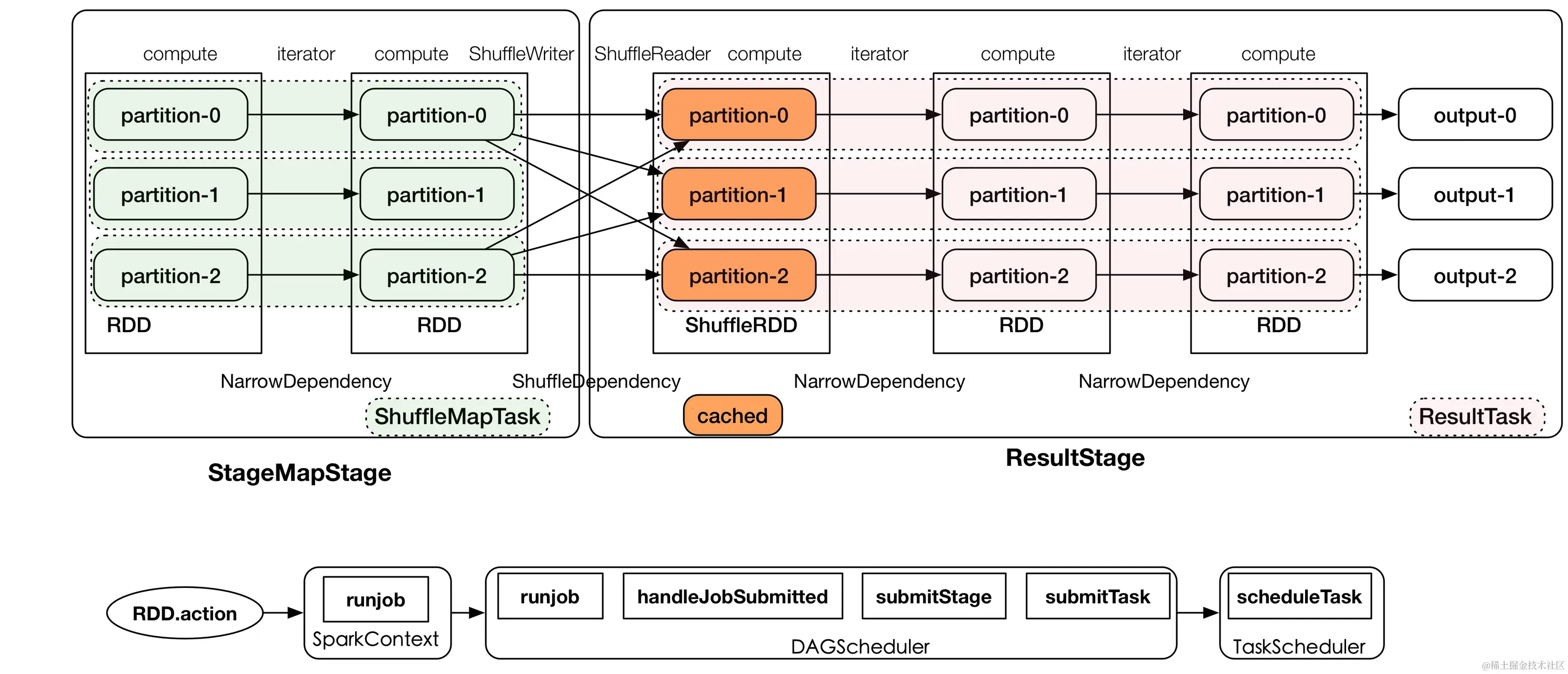

RDD执行流程

image.png Job: RDD action 算子触发 Stage: 根据宽依赖划分 Task: Stage内执行的单个 partition 任务

Scheduler 调度器

触发job后，将DAG提交给DAG Scheduler。DAG Scheduler根据shuffle dependency将DAG分为不同的stage，为每个stage生成一个TaskSet任务集合并以TaskSet为单位提交给TaskScheduler。TaskScheduler根据调度算法（FIFO/FAIR）对多个TaskSet进行调度。对于调度到的TaskSet，会将task调度到相关的executor上执行

  • DAG: 有向无环图，Spark中的RDD通过一系列的转换算子操作和行动算子操作形成了一个DAG
  • DAGScheduler：将作业的DAG划分成不同的Stage，每个Stage都是TaskSet任务集合，并以TaskSet为单位提交给TaskScheduler。
  • TaskScheduler：通过TaskSetManager管理Task，并通过集群中的资源管理器（Standalone模式下是Master，Yarn模式下是ResourceManager）把Task发给集群中Worker的Executor

内存管理

executor 内存主要有两类：storage、execution

  • storage：缓存RDD数据或广播数据
  • execution：shuffle(/join/sort/agg)时占用的内存

UnifiedMemoryManager统一管理storage/execution内存，动态调整，可以互相借用。execution使用的内存不能被storage驱逐；而当execution需要内存时，可以驱逐被storage借用的内存

以上都是堆内内存，Spark还引入了堆外内存，可以减少不必要的内存开销和频繁的gc

多任务之间的内存分配：

  • 在一个executor中，所有task共享JVM内存
  • UnifiedMemoryManager统一管理多个task的内存分配
  • 每个task获取1/(2N) ~ 1/N，N为当前executor中正在并发运行的task数量

SparkSQL 原理解析

Catalyst：在执行过程中对执行计划进行处理和优化，生成可以执行的代码

Adaptive Query Execution：自适应查询执行，spark 3.0新增的特性。可以根据运行时的统计数据对正在运行的查询进行优化，边执行边优化。每个task结束会发送MapStatus信息给Driver，用于对后续的执行计划进行优化

Runtime Filter：运行时过滤。对join算法的优化。减少了大表扫描，shuffle的数据量和参与join的数据量

Codegen：生成程序代码的技术或系统，可以在运行时环境中独立于生成器系统使用

DataFrame： 是一种以RDD为基础的分布式数据集， 被称为SchemaRDD
