流/批/OLAP 一体的 Flink 引擎 | 青训营笔记

1.Apache Flink 概述

Apache Flink 诞生背景

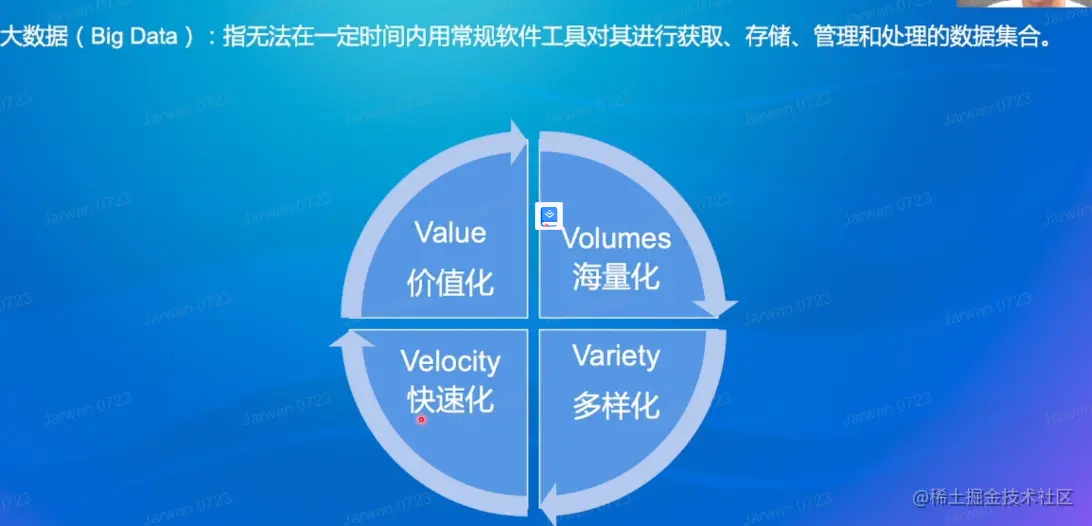

什么是大数据： 无法在一定时间内用常规软件工具对其进行获取、存储、管理和处理的数据

特点：价值化、海量化、多样化、高速化 （4个V）

• Hadoop 解决了什么问题？

Hadoop解决了海量数据的分布式存储问题，继而奠定了大数据分布式计算，云计算的基础，新一代、下一代的大数据技术无不构建在 Hadoop 生态基石之上。

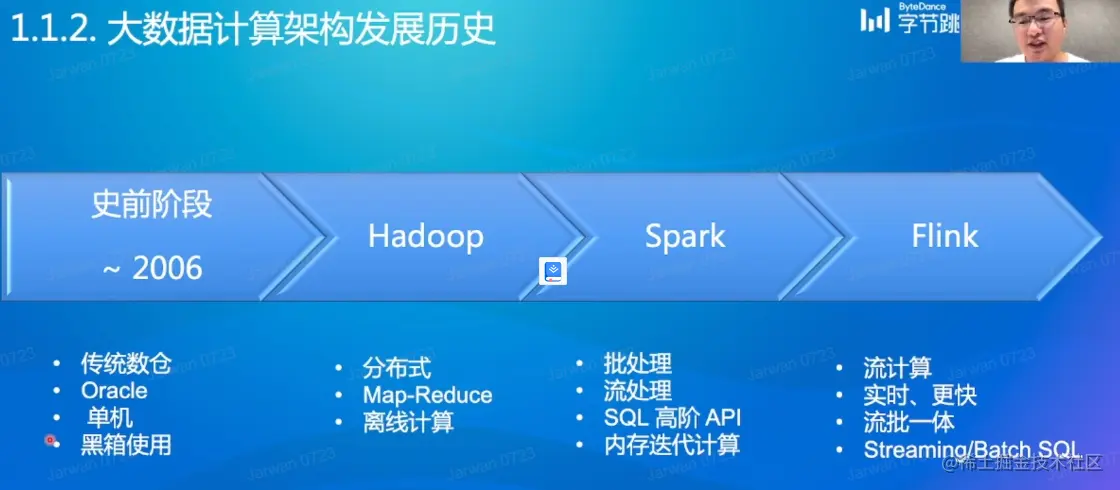

大数据计算架构发展史

史前阶段：传统数仓、Oracle、单机使用

Hadoop：分布式、Map-Reduce、离线计算

Spark：批处理、流处理、SQL高阶API、内存迭代计算

Flink：流计算、实时，更快、流批一体、Streaming/Batch SQL

为什么需要流式计算

• 实时计算的业务场景需求带来了流式计算 带来了大数据计算架构模式变化

  从慢速静态的批式到 快速 实时的流式

  • 数据实时价值更大；
  • 大数据批式处理分钟级、小时级、天极，部分业务场景无法接受；

• 流式计算特点：

  • 实时计算、快速、低延迟；
  • 无限流、动态、无边界；
  • 7*24 持续运行；

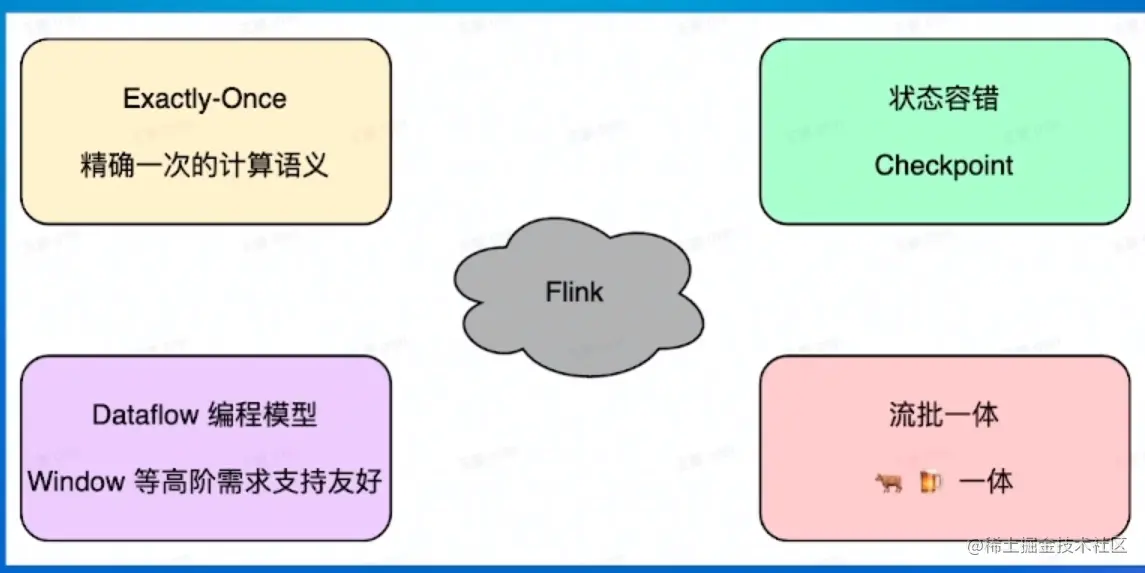

WHY Flink 脱颖而出

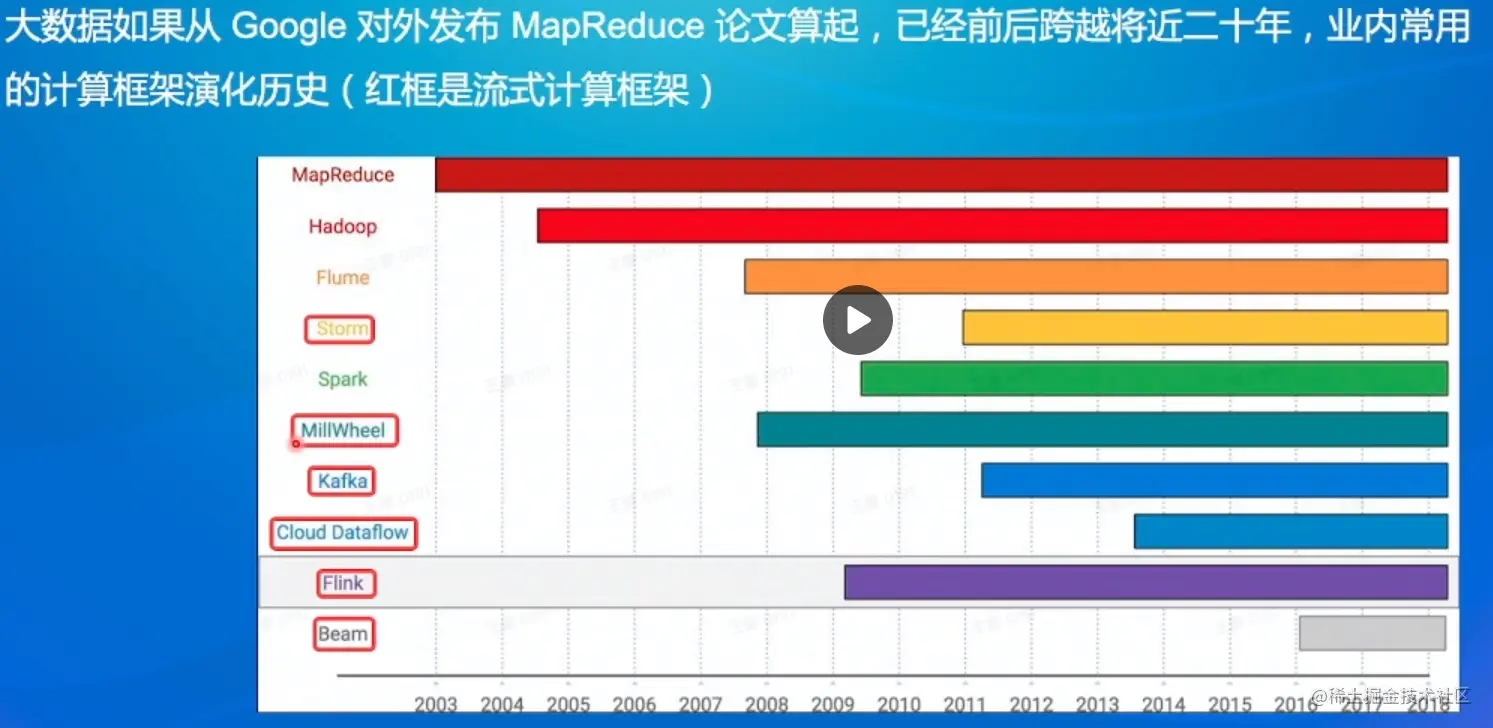

流式计算引擎演化发展历程

Apache Flink：一个基于无界（流式）和有界（批式）数据集之上的有状态计算的框架和分布式处理引擎

Flink 作为一个最新的实时计算引擎，具备如下流计算技术特征：

• 完全一次保证：故障后应正确恢复有状态运算符中的状态；
• 低延迟：越低越好。许多应用程序需要亚秒级延迟；
• 高吞吐量：随着数据速率的增长，通过管道推送大量数据至关重要；
• 强大的计算模型：框架应该提供一种编程模型，该模型不限制用户并允许各种各样的应用程序在没有故障的情况下，容错机制的开销很低；
• 流量控制：来自慢速算子的反压应该由系统和数据源自然吸收，以避免因消费者缓慢而导致崩溃或降低性能；
• 乱序数据的支持：支持由于其他原因导致的数据乱序达到、延迟到达后，计算出正确的结果；
• 完备的流式语义：支持窗口等现代流式处理语义抽象；
• Google Dataflow Model 的开源引擎实现。

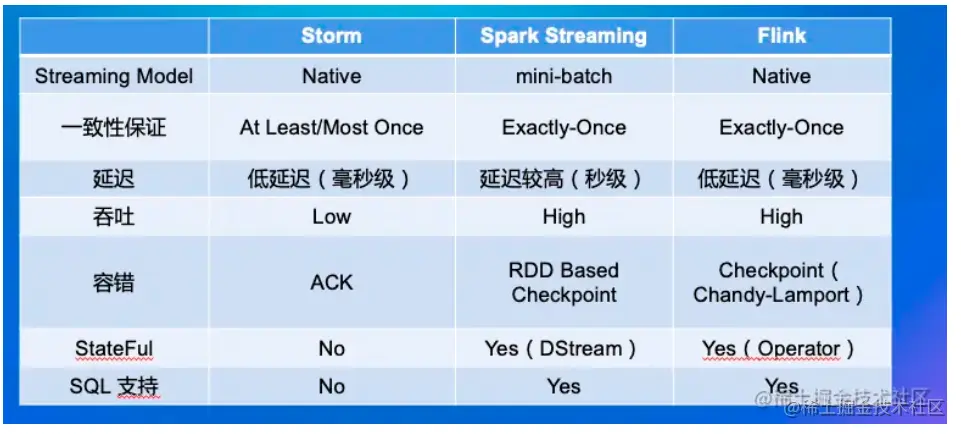

流式计算引擎能力对比

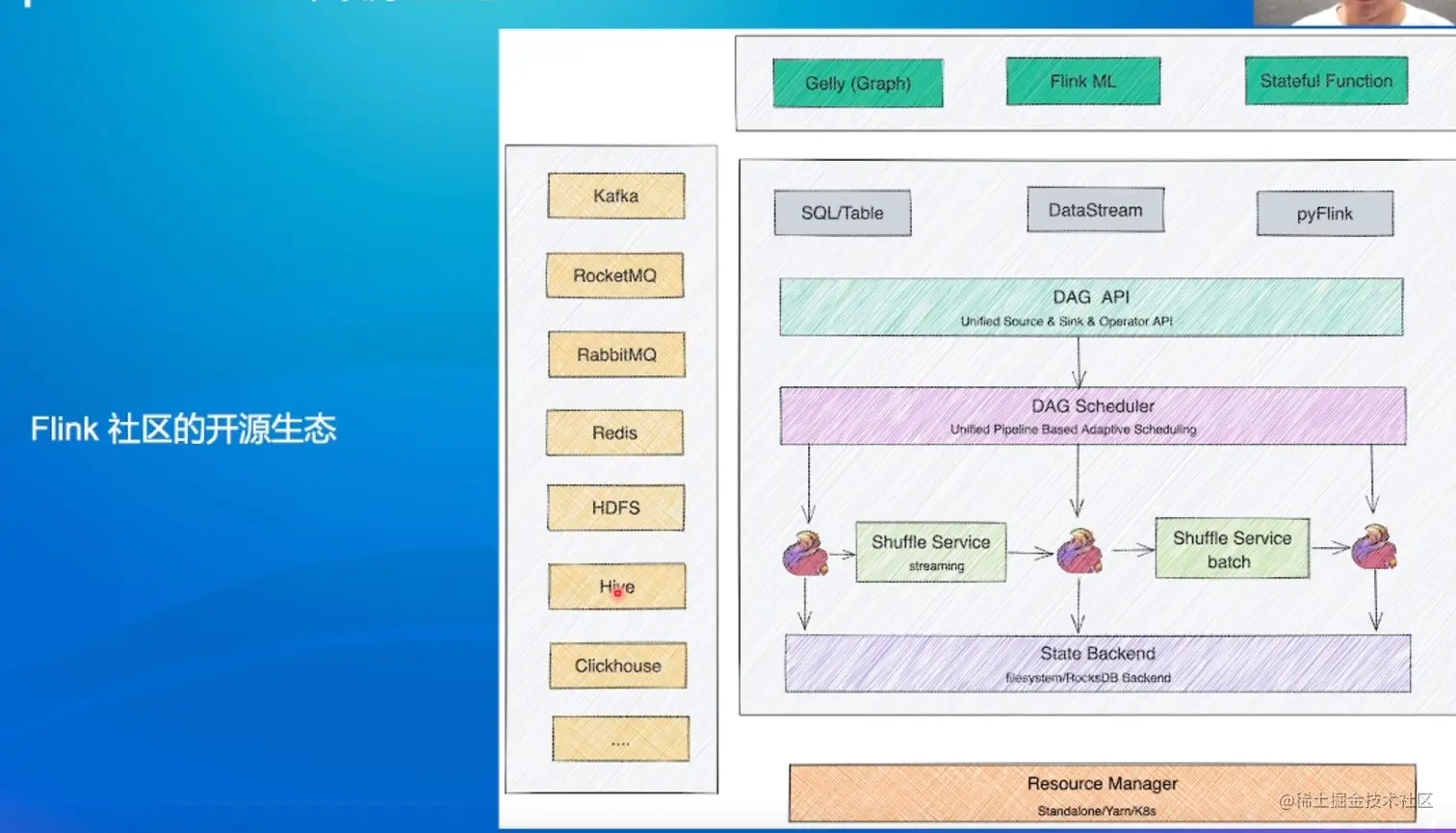

Apache Flink 开源生态

Apache Flink 在开源生态上的能力比较强大，可支持：

1. 流批一体：支持流式计算和批式计算；

2. OLAP：Flink 支持 OLAP 短查询场景；

3. Flink ML：pyFlink、ALink、AIFlow 等生态支持 Flink 在 ML 场景的应用；

4. Gelly：图计算；

5. Stateful Function：支持有状态的 FAAS 场景；

2.Flink 整体架构

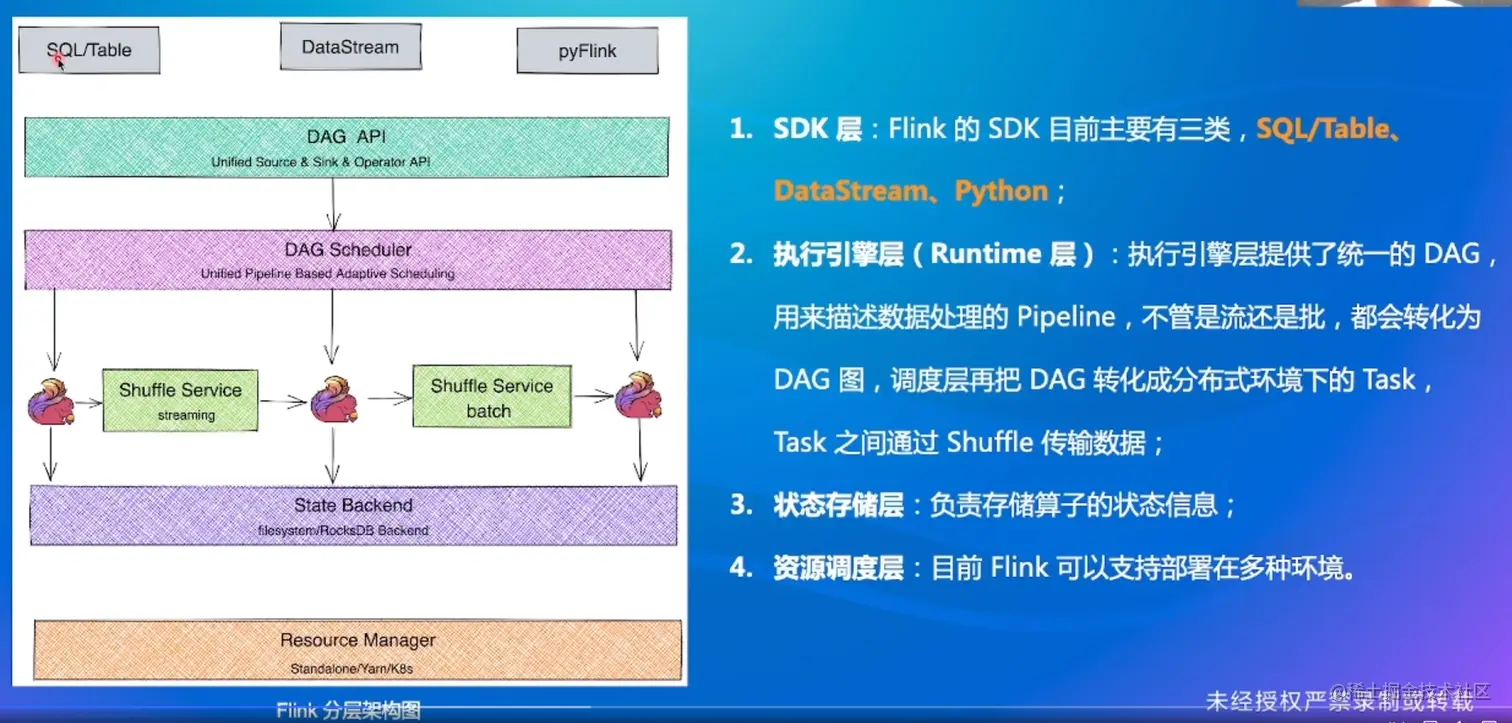

Flink 分层架构

由上至下分为四层： SDK层 执行引擎runtime层 状态存储层 以及 安全调度层

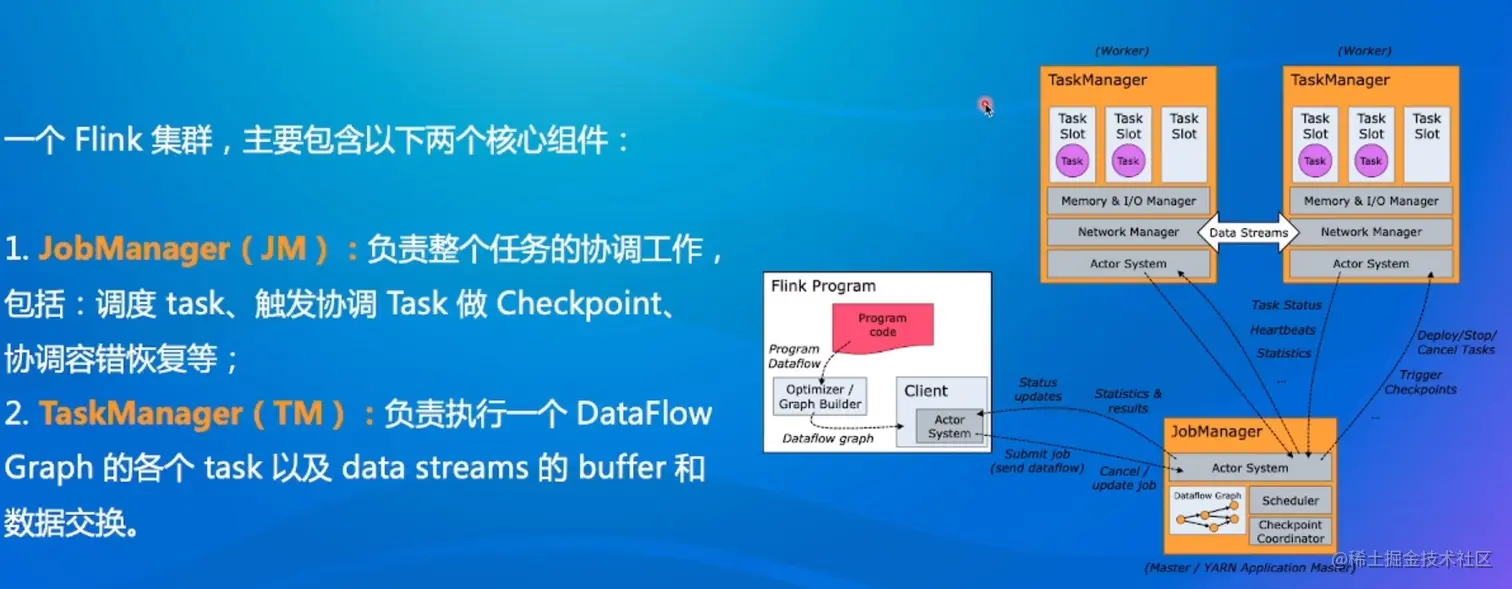

Flink 总体架构

flink集群核心组件：

1. job manager JM 负责整个任务协调工作： 比如调度任务 协调容错恢复

2. task manager TM 负责执行一个dataflow graph 的 各个task以及data streams 的buffer 和数据交换

Flink 如何做到流批一体

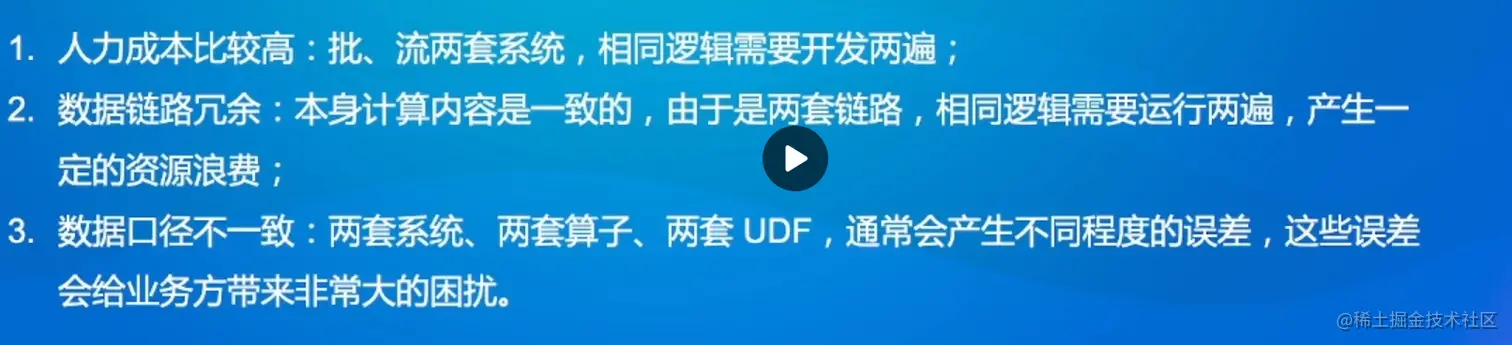

传统流式 批式架构分开 的缺点

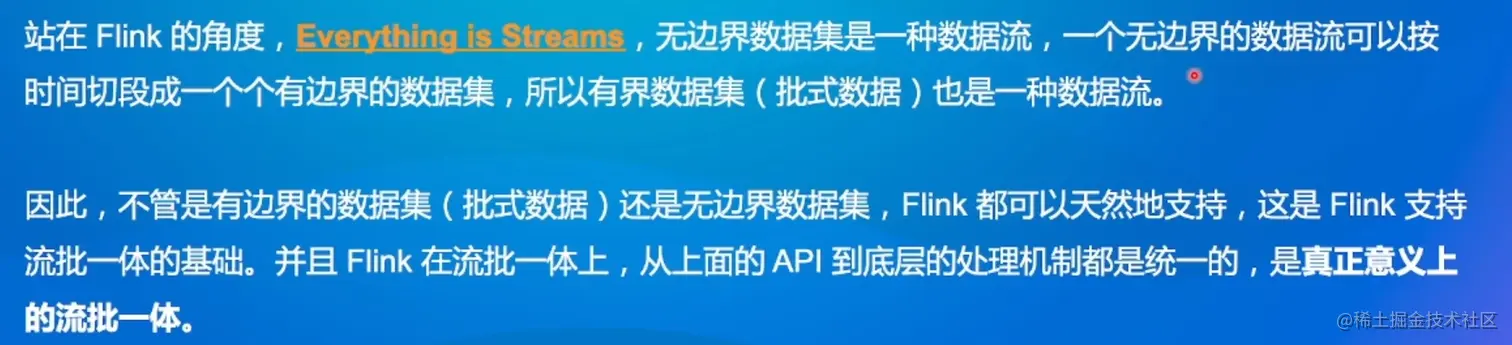

流式/批式 计算 核心区别 为什么可以做到流批一体？

因为批式计算本质上是流式计算的特例

everything is streams 批式数据也是一种特殊的数据流

理论上可以用一套引擎架构解决 但需要针对性的进行扩展和优化

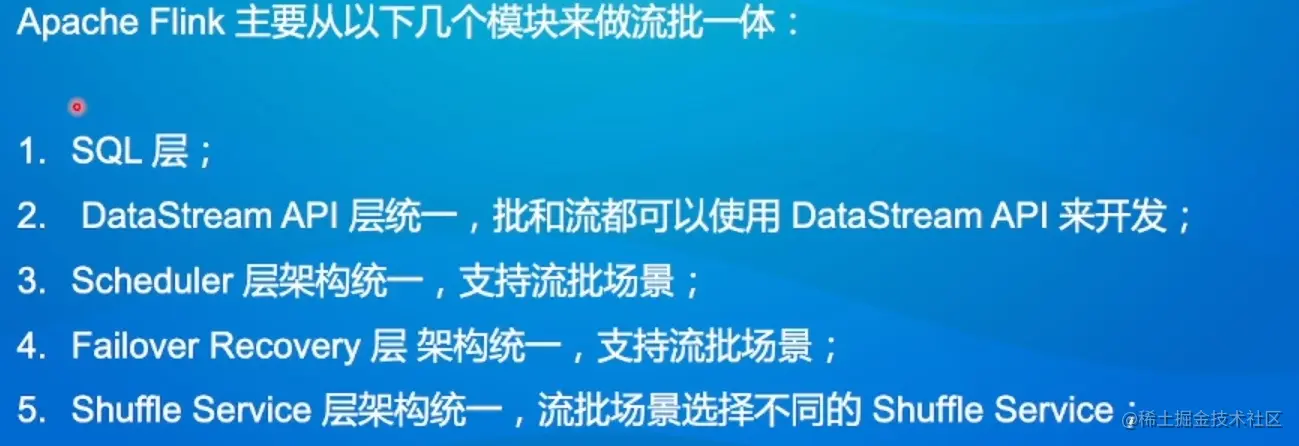

Flink通过以下几个模块做到流批一体 SQL层

dataStream API层统一

Scheduler调度层架构统一 支持流批场景

failover Recovery层架构统一 （故障容错恢复层）

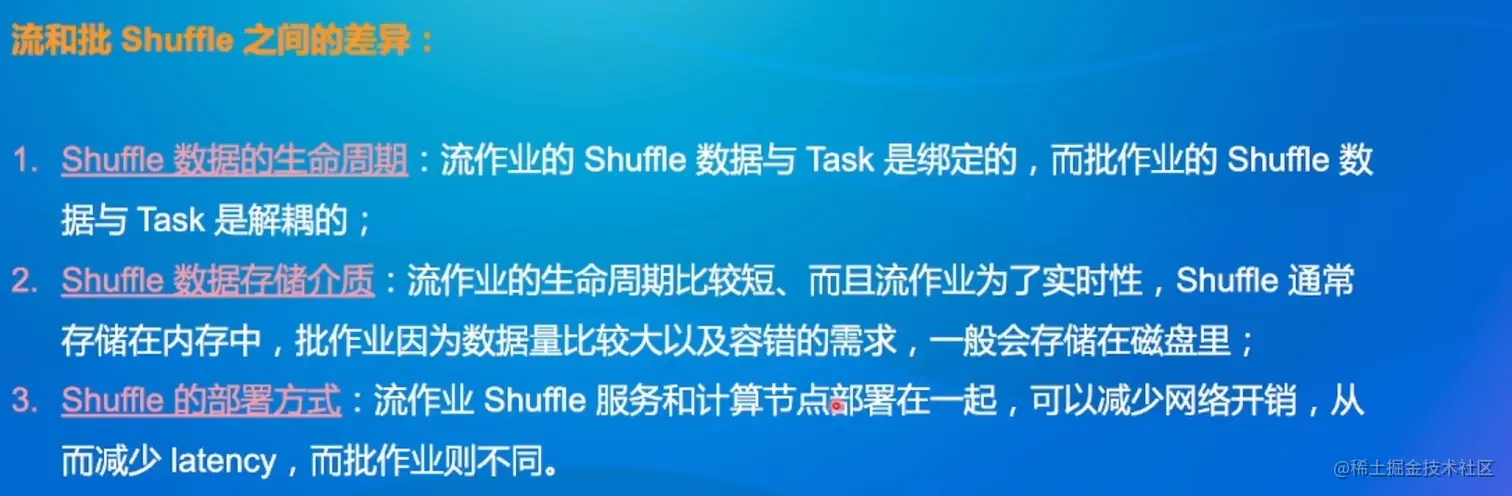

shuffle service层架构统一

3. Flink 架构优化

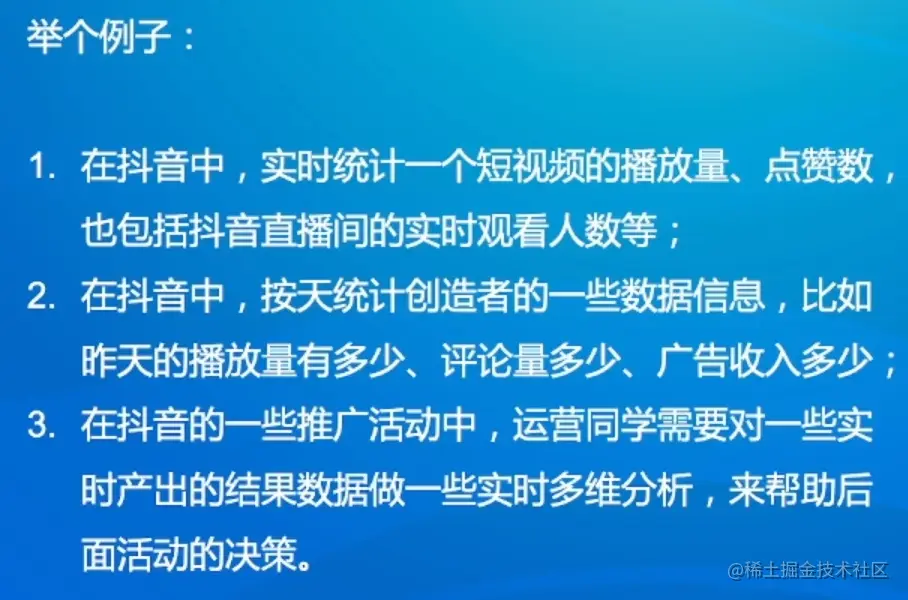

流/批/OLAP 业务场景概述

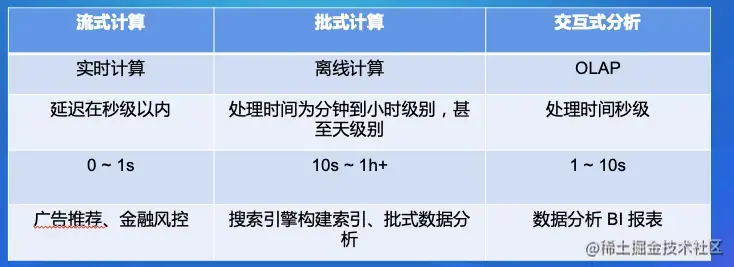

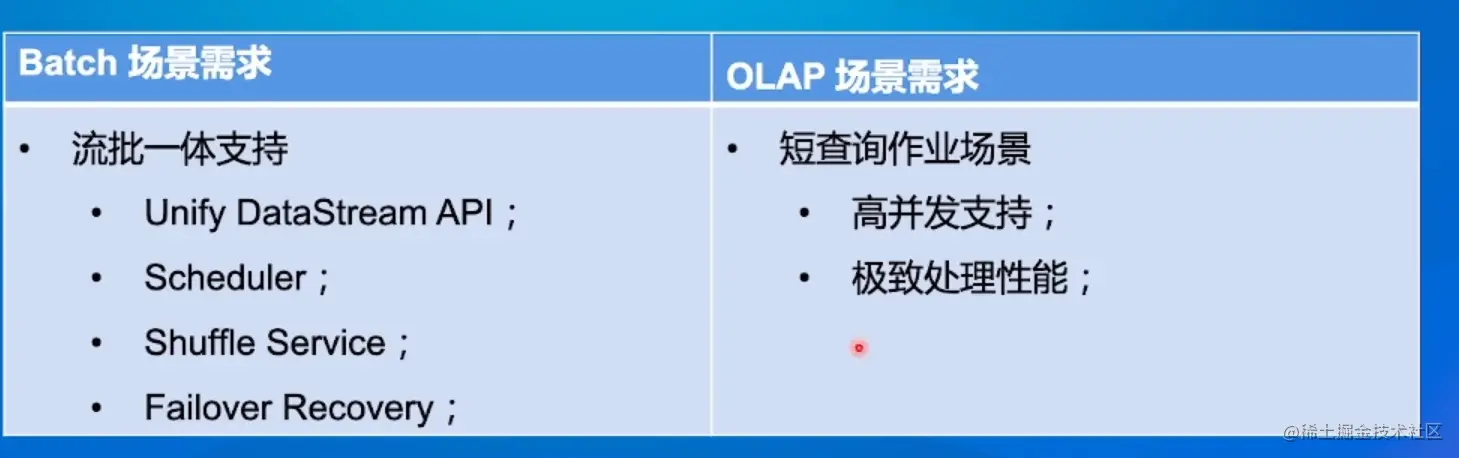

三种业务场景的特点以及挑战

特点

挑战

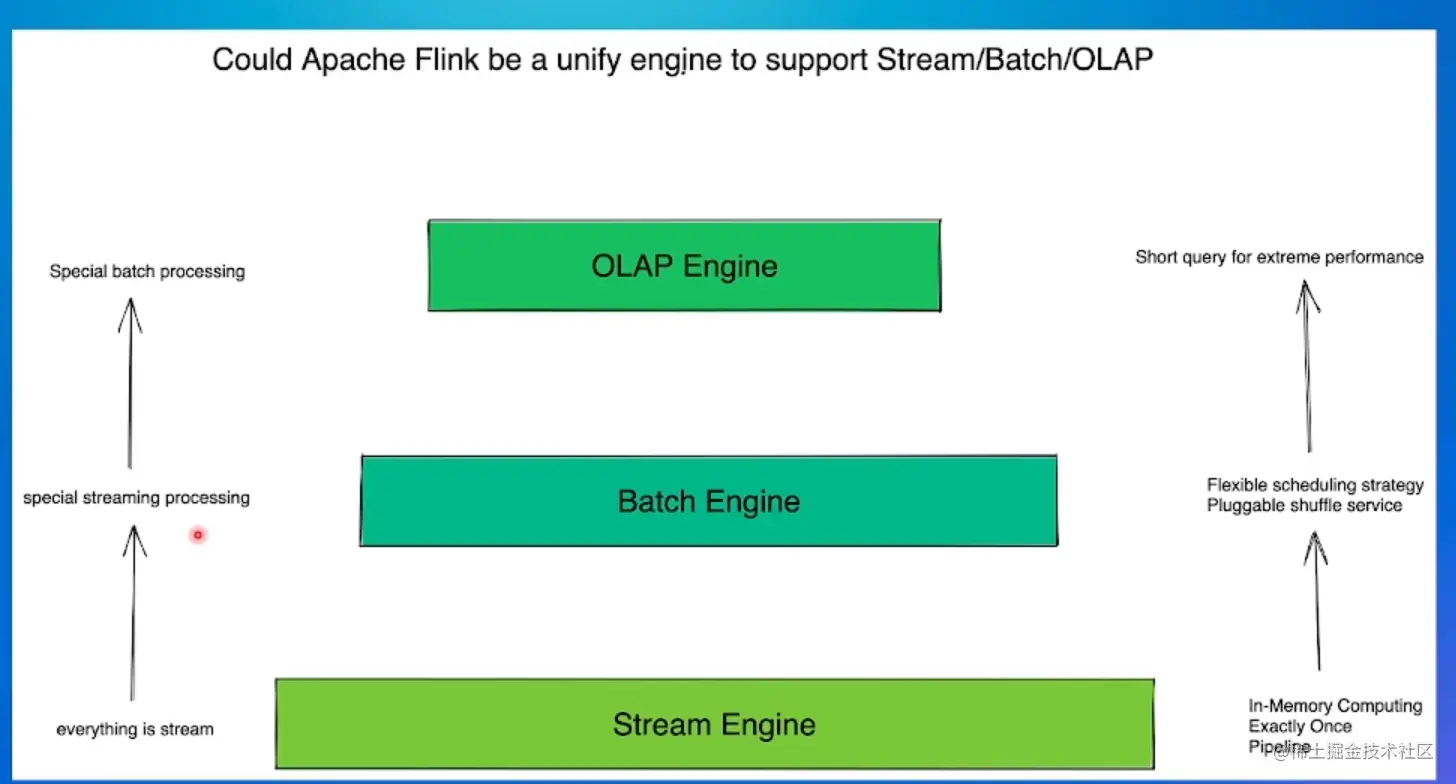

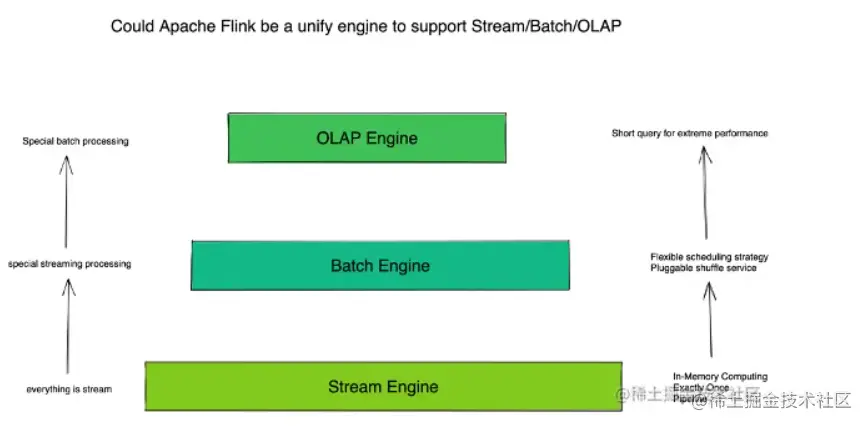

为什么三种场景可以用一套引擎来解决

通过对比可以发现：

批式计算是流式计算的特例，Everything is Streams，有界数据集（批式数据）也是一种数据流、一种特殊的数据流；

OLAP 计算是一种特殊的批式计算，它对并发和实时性要求更高，其他情况与普通批式作业没有特别大区别。

Flink 如何支持 OLAP 场景

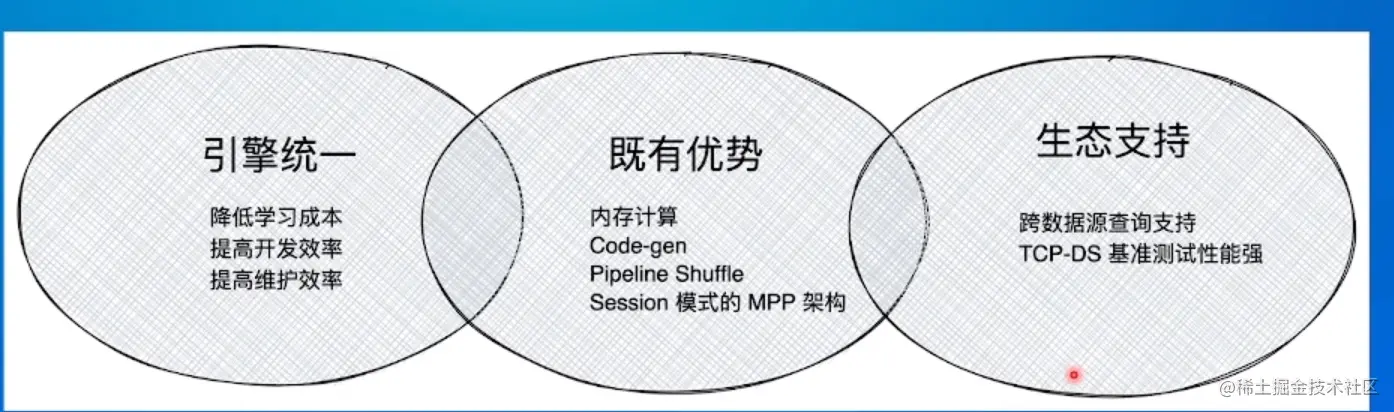

• Flink 做 OLAP 的优势

• 统一引擎：流处理、批处理、OLAP 统一使用 Flink 引擎；

  • 降低学习成本，仅需要学习一个引擎；
  • 提高开发效率，很多 SQL 是流批通用；
  • 提高维护效率，可以更集中维护好一个引擎；

• 既有优势：利用 Flink 已有的很多特性，使 OLAP 使用场景更为广泛；

  • 使用流处理的内存计算、Pipeline；
  • 支持代码动态生成；
  • 也可以支持批处理数据落盘能力；

• 相互增强：OLAP 能享有现有引擎的优势，同时也能增强引擎能力

  • 无统计信息场景的优化；
  • 开发更高效的算子；
  • 使 Flink 同时兼备流、批、OLAP 处理的能力，成为更通用的框架。

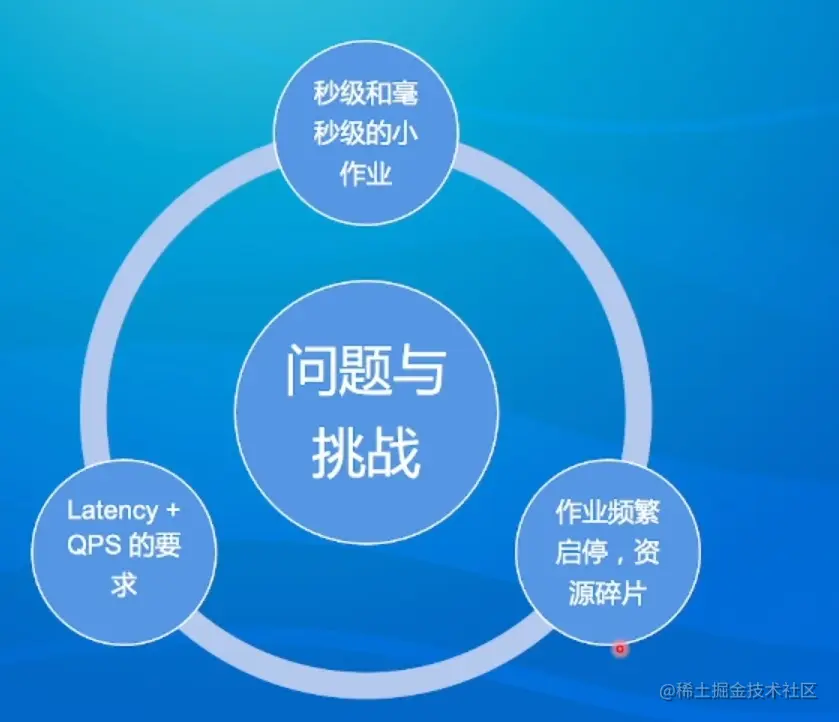

• Flink OLAP 场景的挑战

  • 秒级和毫秒级的小作业；

  • 作业频繁启停、资源碎片；

    Flink OLAP 计算相比流式和批式计算，最大的特点是 Flink OLAP 计算是一个面向秒级和毫秒级的小作业，作业在启动过程中会频繁申请内存、网络以及磁盘资源，导致 Flink 集群内产生大量的资源碎片；

  • Latency + 高 APS 要求；

    OLAP 最大的特点是查询作业对 Latency 和 QPS 有要求的，需要保证作业在 Latency 的前提下提供比较高的并发调度和执行能力，这就对 Flink 引擎提出了一个新的要求。

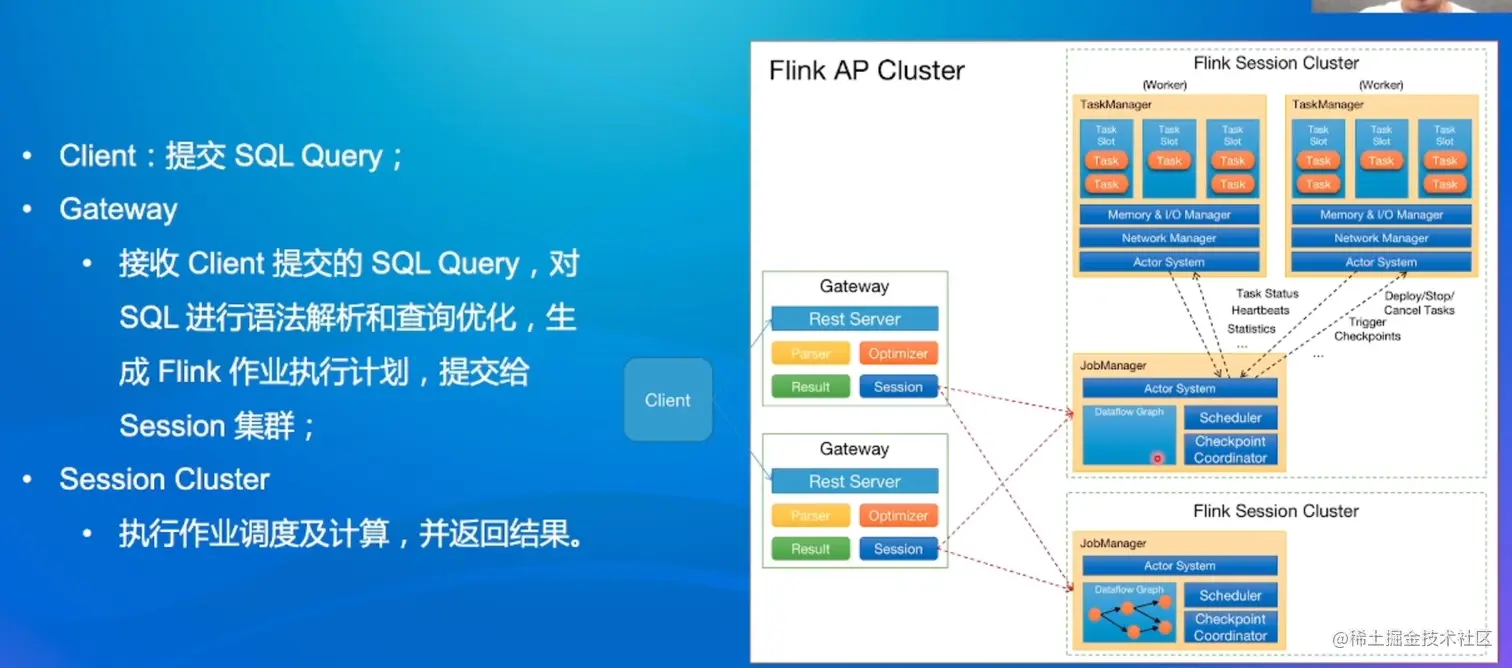

Flink OLAP 架构现状

课程总结
