流/批/OLAP 一体的 Flink 引擎介绍
1 Flink概述
1.1 Apache Flink 的诞生背景
1.1.1 什么是大数据（Big data）
大数据指的是无法指无法在一定时间内用常规软件工具对其进行获取、存储、管理和处理的数据集合。
- 海量化（Volumes）
- 多样化（Variety）
- 快速化（Velocity）
- 价值化（Value

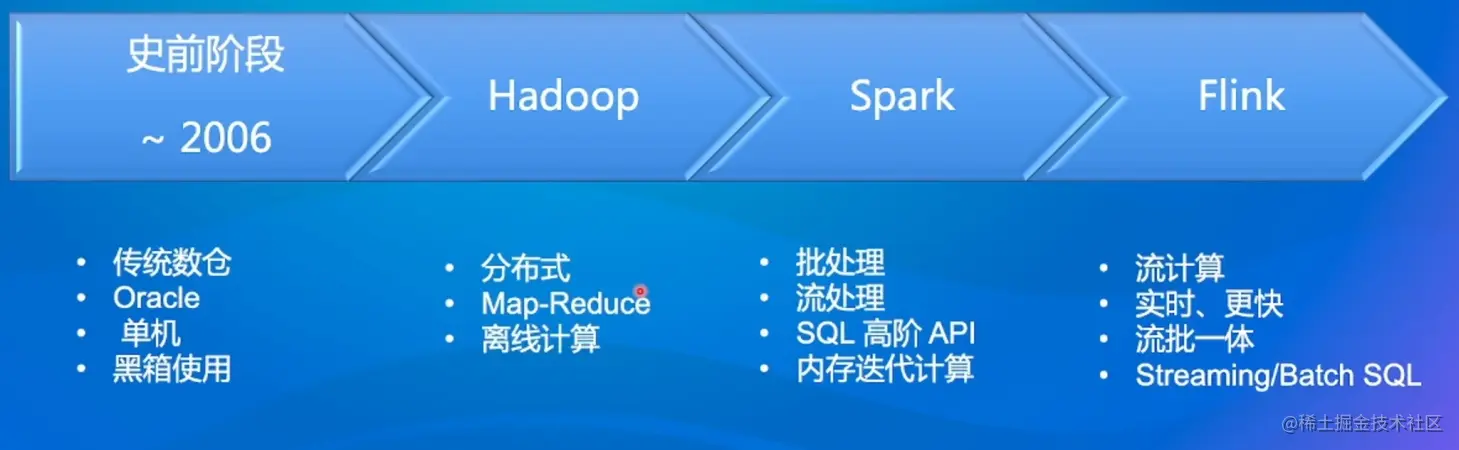

1.1.2 Apache Flink 的诞生背景 大数据架构发展历史
1.1.3 为什么需要流式计算
- 监控场景：提前避免业务故障
- 金融风控: 实时监测异常交易行为，减少金融风险
- 推荐系统：抖音头条实时推荐
1.2 Apache Flink 为什么脱颖而出

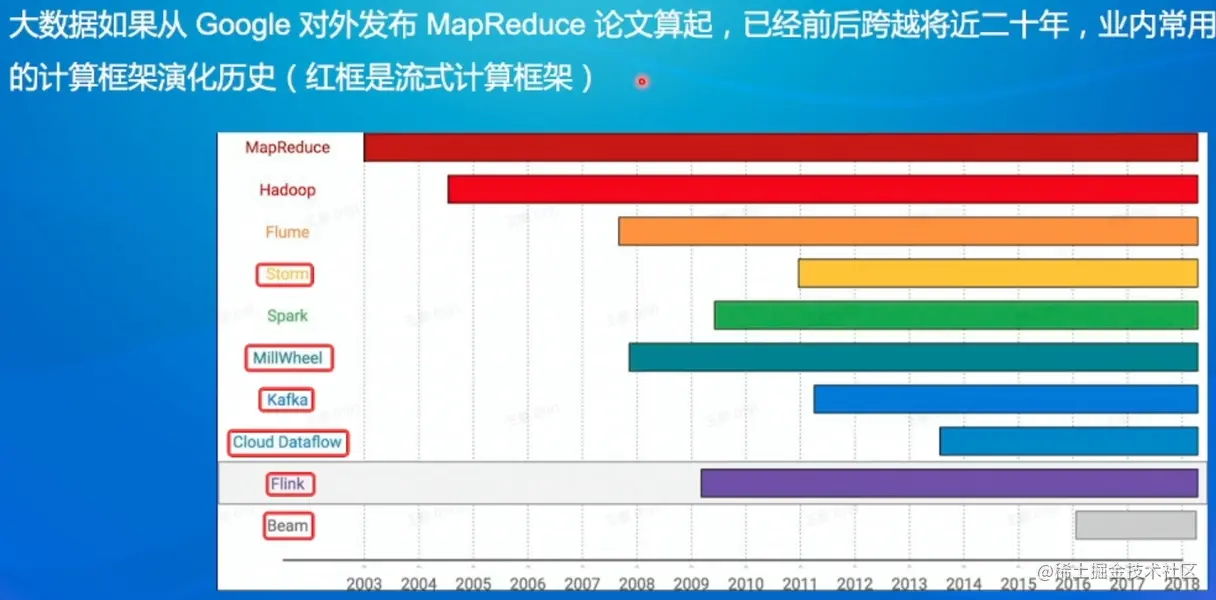

1.1.2.1 流式计算发展历史

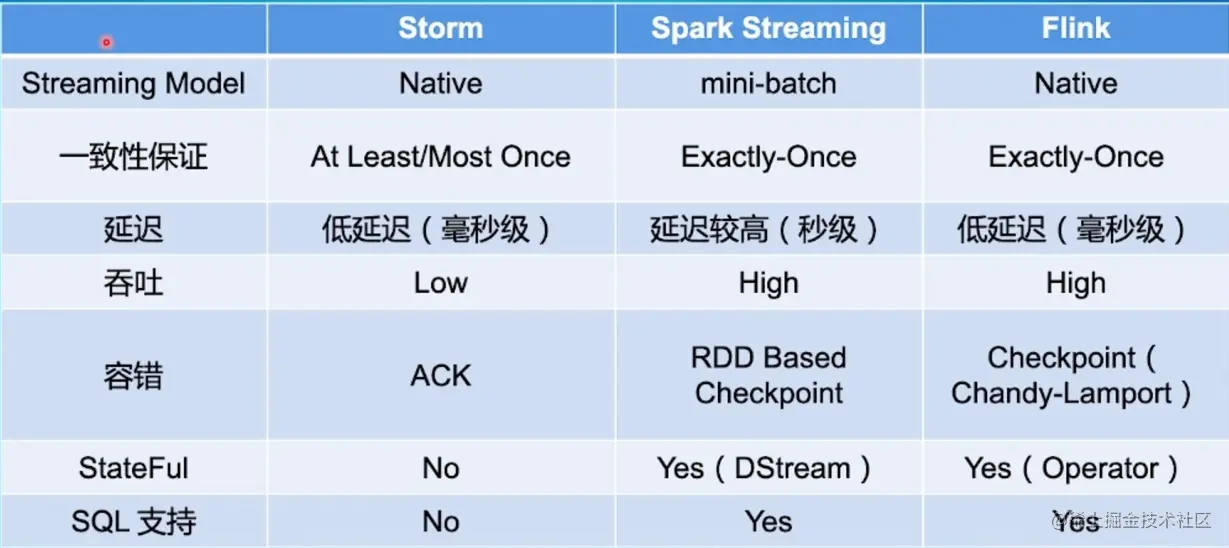

1.1.2.2 流式计算引擎框架对比

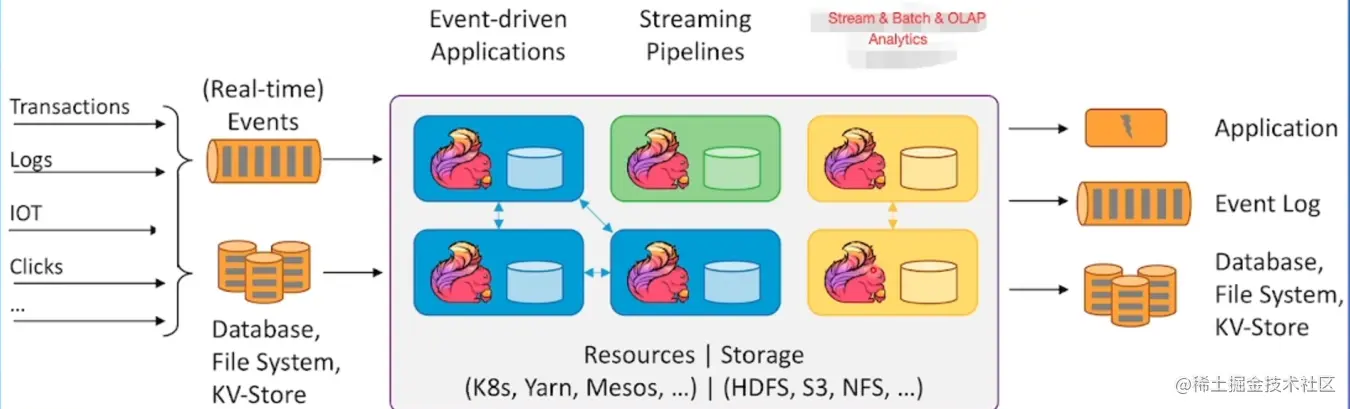

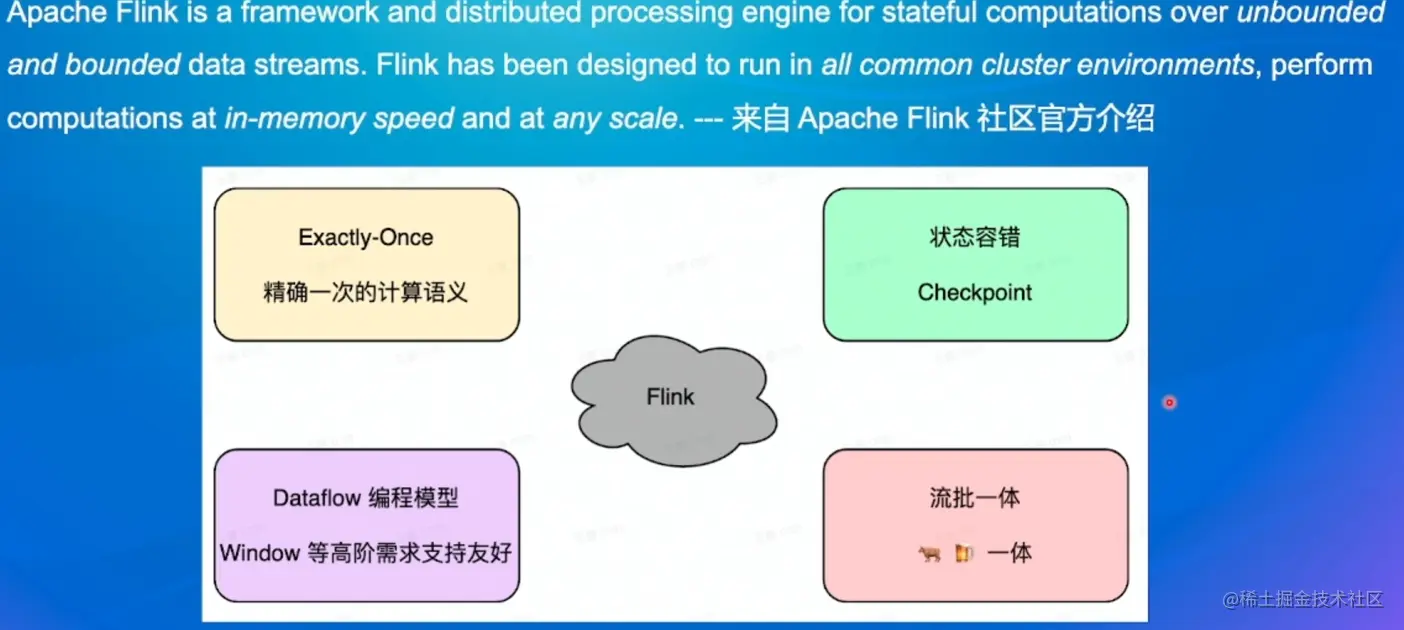

1.1.2.3 why Flink
1.2 Apache Flink 的开源生态
2 Flink的整体框架

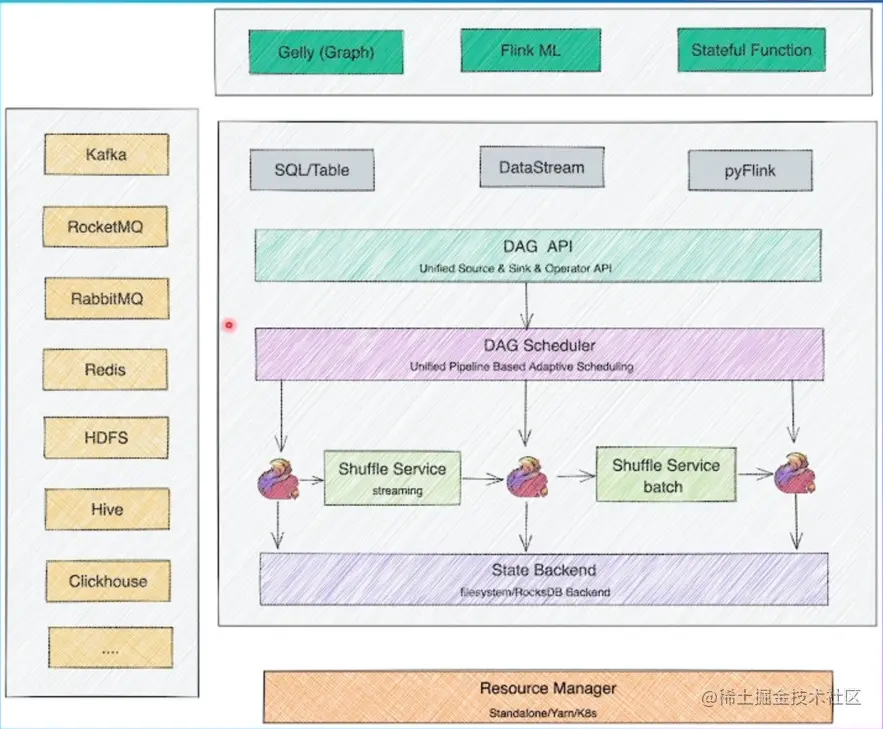

2.1 Flink的分层架构（各个模块的用途）
SDK层
SQL/Table（方便SQL查询）、 DataStream、 Python（用于机器学习）
执行引擎层（Runtime 层）
执行引擎层提供了统一的 DAG，用来描述数据处理的 Pipeline，不管是流还是批，都会转化为 DAG 图，调度层再把 DAG 转化成分布式环境下的 Task，Task 之间通过 Shuffle 传输数据
状态存储层 状态存储层负责存储算子的状态信息
资源调度层 目前 Flink 支持部署在多种环境。
2.2 Flink的总体框架

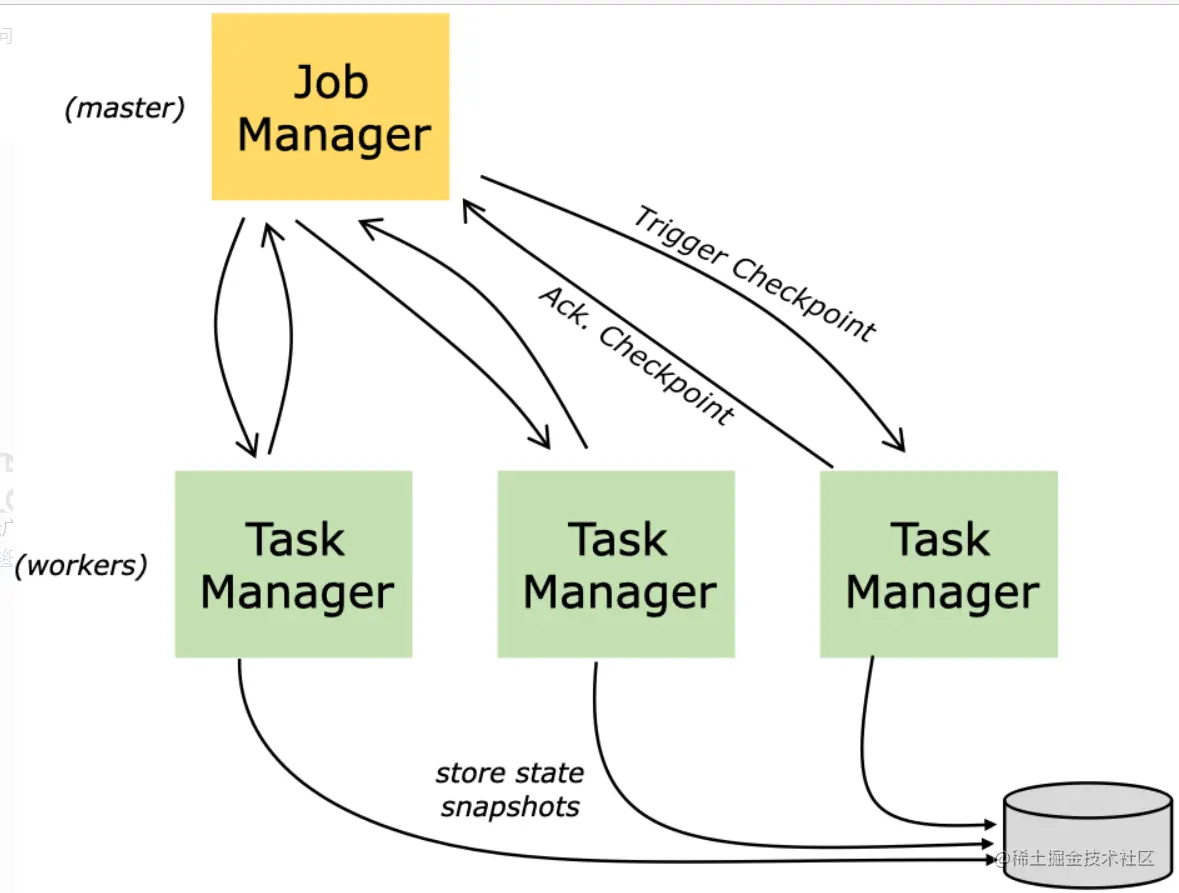

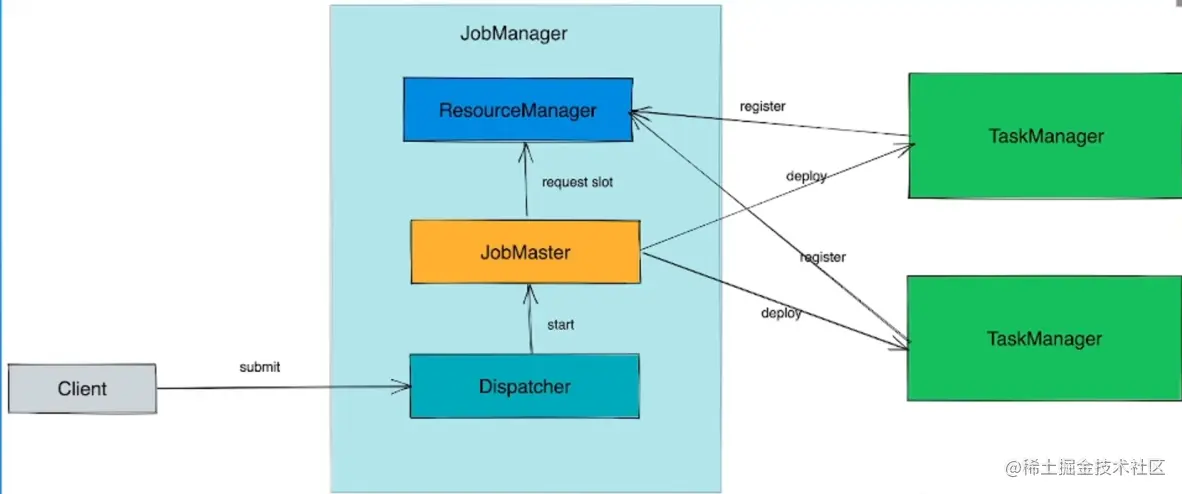

Flink的2个核心组件
1、JobManager(JM)
负责整个任务的协调工作，包括：调度 Task 、触发协调 Task 做Checkpoint、协调容错恢复等。
JobManager(JM) 主要职责：
（1）Dispatcher:
接收作业，拉起 JobManager 来执行作业，并在 JobMaster 挂掉之后恢复作业；
（2）JobMaster:
管理一个 Job 的整个生命周期，会向 ResourceManager 申请 Slot ，并将 Task 调度到对应 TM 上；
（3）ResourceManager:
负责 Slot 资源的管理与调度， TaskManager 拉起之后会向 RM 注册。
2、TaskManager(TM)
负责执行一个 DataFlow Group 的各个 task 以及 Data Streams 的 buffer 和数据交换。
图片来源[：]((227条消息) 用4+1架构视图说说Flink架构_zxhyxwwu的博客-CSDN博客)
2.3 Flink 作业示例
流式 WordCount 示例：从 Kafka 中读取一个实时数据流，每 10s 统计一次单词出现次数， DataStream 实现代码如下（C++）：
2.4 Flink 如何做到流批一体
2.4.1 为什么需要流批一体

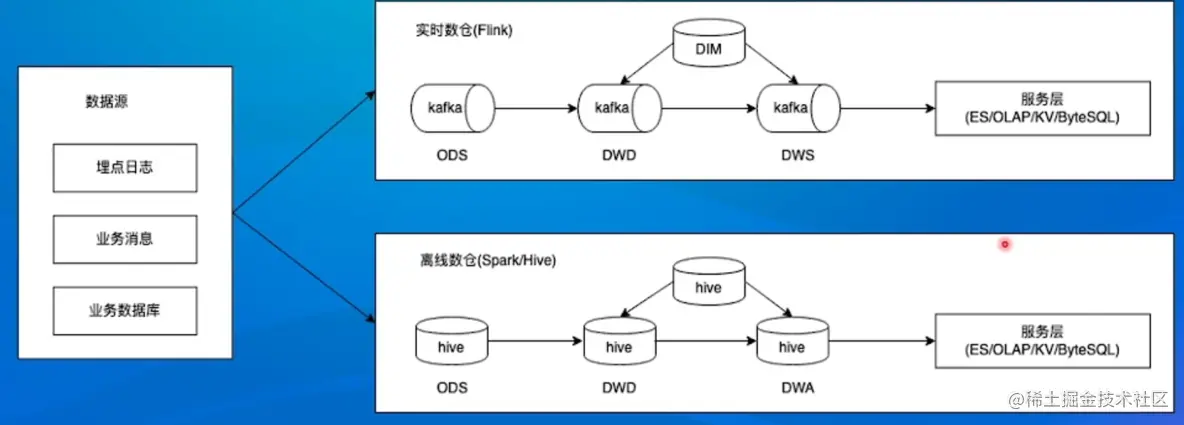

原有架构下流批分离，数据从数据源分别流向实时数仓（Flink）和离线数仓（Spark/Hive）存在一些痛点
（1）人力成本较高：批、流两套系统，相同逻辑需要开发两遍；
（2）数据链路冗余：本身设计内容是一致的，由于是两套链路，相同逻辑需要运行两遍，产生一定的资源浪费；
（3）数据口径不一致：两套系统、两套算子、两套 UDF ，通常会产生不同程度的误差，这些误差会给业务方带来非常大的困扰
2.4.2 流批一体的挑战
流式计算和批式计算业务场景的特点如下表：
| 流式计算 | 批式计算 |
|---|---|
| 实时计算 | 离线计算 |
| 延迟在秒级以内 | 处理时间在分钟到小时级别甚至天级别 |
| 0~1 s | 10 s ~ 1 h+ |
| 广告推荐、金融风控 | 搜索引擎构建索引、批式数据分析 |
流式计算和批式计算核心区别
| 核心区别 | 流式计算 | 批式计算 |
|---|---|---|
| 数据流 | 无线数据 | 有限数据 |
| 时间延迟 | 低延迟、业务会感知运行中的状态 | 实时性要求不高，只关注最终结果产出 |
2.4.3 Flink如何做到流批一体
Everything is streams
- 批式计算是流式计算的特例，只一种特殊的数据流
- 一个无边界的数据流（流式计算），可以按照时间，切成一个个有边界的数据集（批式计算）
- 因此不管是有边界数据集（批式数据）还是无边界数据集， Flink 都可以天然支持，这是 Flink 支持流批一体的基础。并且 Flink 在流批一体上，从上层 API 到底层的处理机制都是统一的，是真正意义上的流批一体。

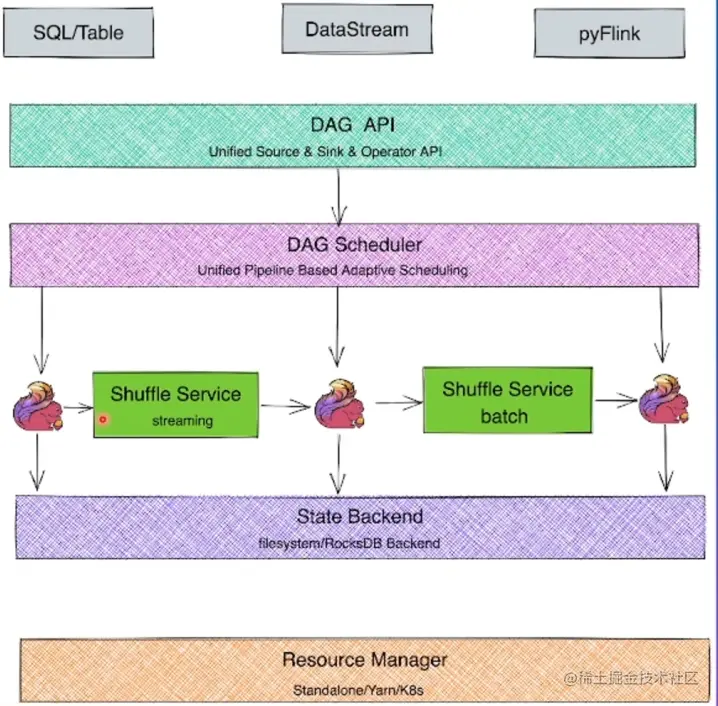

Apache Flink 主要从以下几个模块来做到流批一体
1.SQL层
2.DataStream API 层统一，批和流都可以使用 DataStream API 来开发
3.Scheduler 层架构统一，支持流批场景
4.Failover Recovery 层架构统一，支持流批场景
5.Shuffle Service 层架构统一，流批场景选择不同的 Shuffle Service
2.4.4 流批一体的 Scheduler层
Scheduler主要作用：将作业的DAG转化为在分布式环境中可以运行的Task

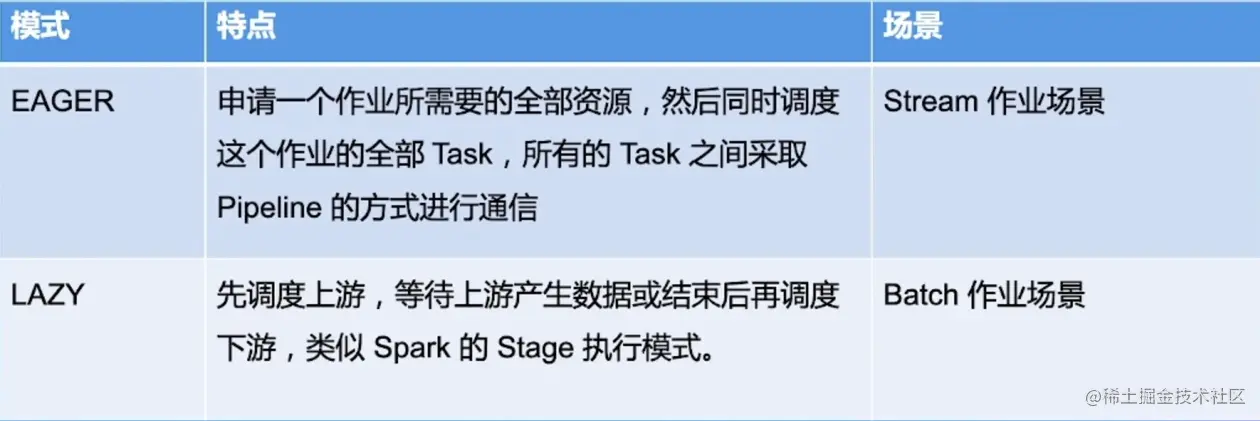

在1.12 之前的Flink中，Flink支持以下2种调度模式

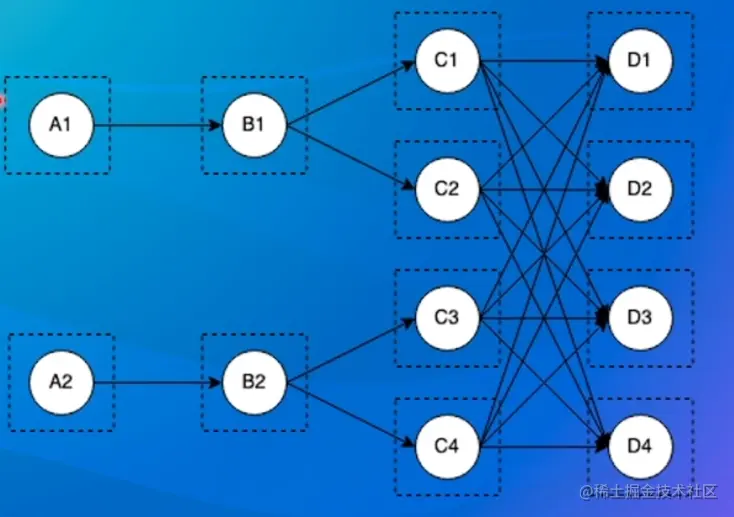

EAGER 模式：如图12个Task会被一起调度，需要足够的资源
LAZY 模式：如图最小化调度一个Task即可，集群有一个slot资源可以运行

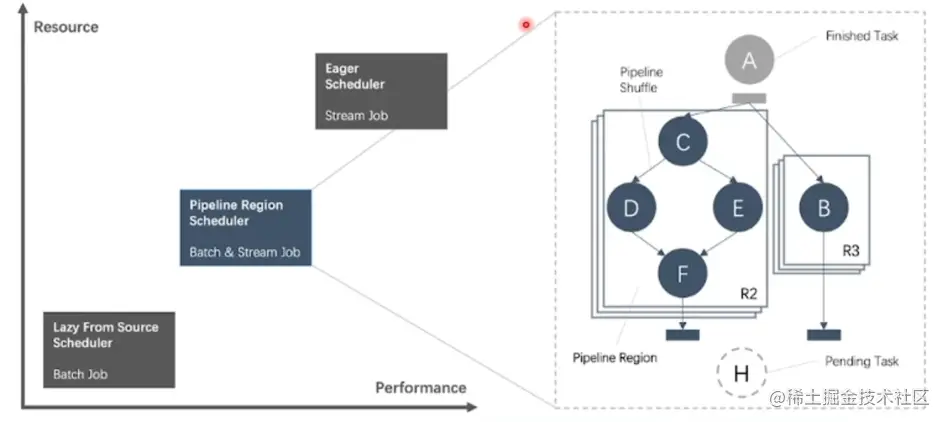

Flink最新提供了一个pipleline region，可以同时处理流数据和批数据
如图： pipleline region 的性能和使用的资源，都处于EAGER和LAZY模式之间

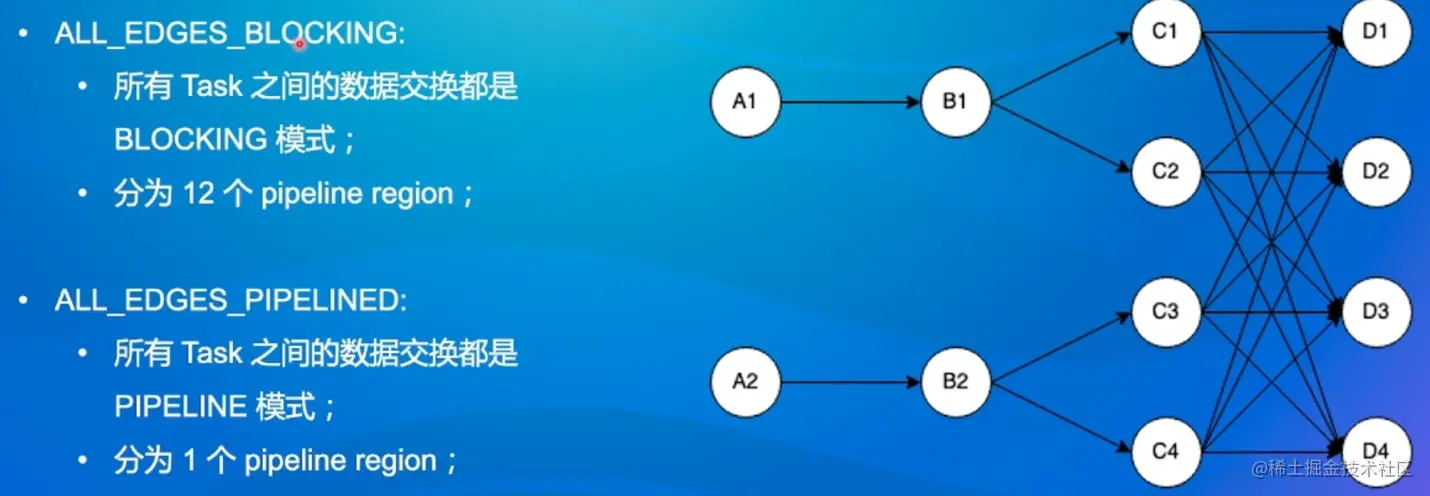

Blocking 和pipleline模式的区别
Blocking: 上层数据 先传入一个硬盘，再进入下一层
比如A1执行完释放资源 存入硬盘B1再执行 类似批处理
Pipeliend:上层数据 直接进入下一层
比如A1执行完释放资源 直接存入内存 B1直接接受执行 类似流处理
2.4.5 流批一体的 Shuffle Service 层
- Shuffle：在分布式计算中，用来连接上下游数据交互的过程叫做 Shuffle。
- 实际上，分布式计算中所有涉及到上下游衔接的过程，都可以理解为 Shuffle。

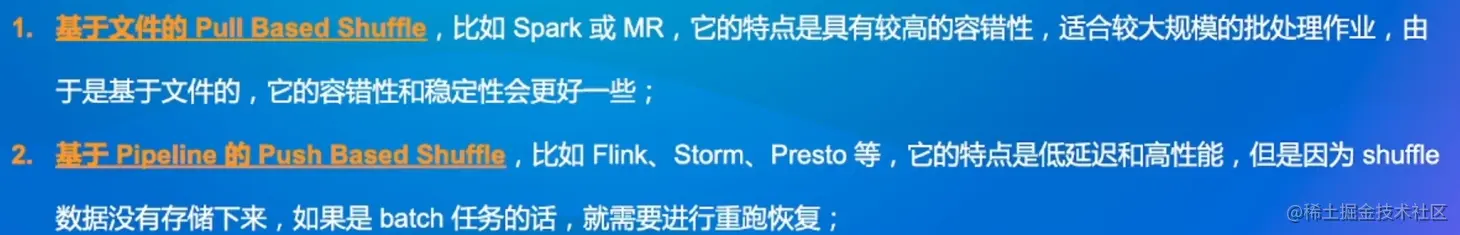

不同计算框架的的不同Shuffle

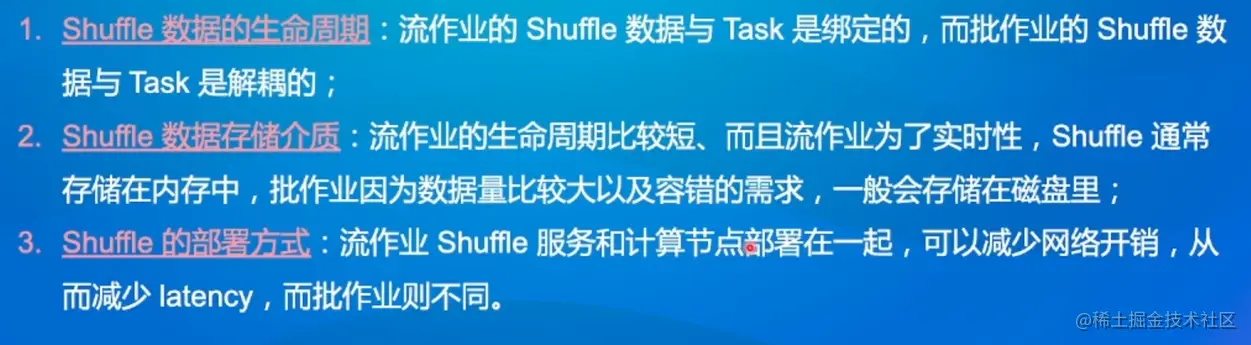

流和批Shuffle区别
- Flink 对于流和批提供两种类型 Shuffle，虽然 Streaming 和 Batch Shuffle 在具体的策略上存在一定的差异，但本质上都是为了对数据进行 Re-Partition ，因此不同的 Shuffle 之间是存在一定共性的。
- 所以 Flink 的目标是提供一套统一的 Shuffle 架构，既可以满足不同 Shuffle 在策略上的定制，同时还能避免在共性需求上进行重复开发。

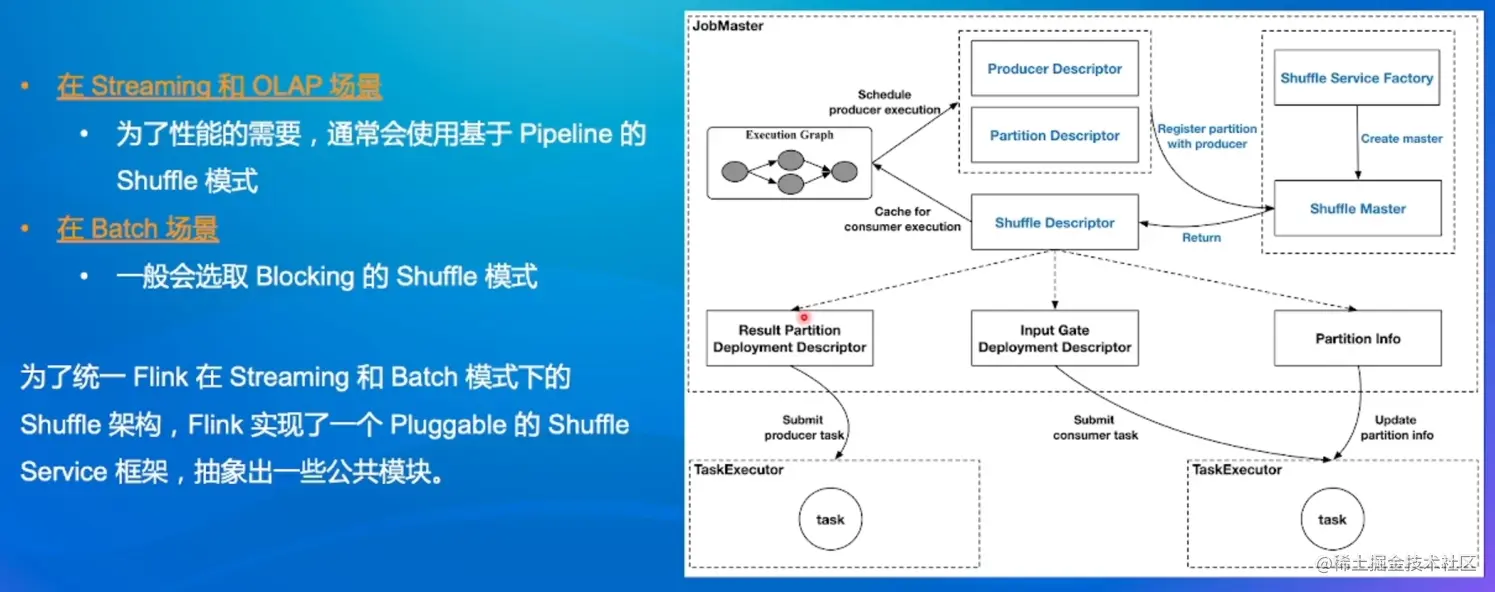

不同场景的 Shuffle
右边这个图我也看不懂hh
3 Flink的架构优化
3.1 流/批/OLAP 业务场景概述

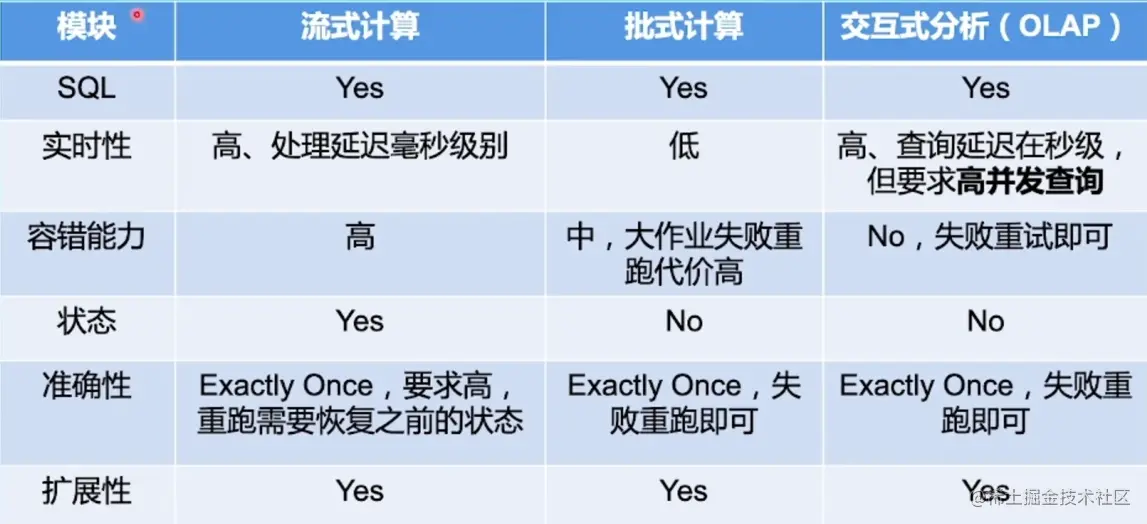

3种业务场景带来的挑战
3.2 为什么三种场景可以用一套引擎来解决
通过前述对比分析，可以发现：
（1）批式计算是流式计算的特例， Everything is Streams ，有界数据集（批式数据）也是一种数据流、一种特殊的数据流；
（2）而 OLAP 计算是一种特殊的批式计算，它对并发性和实时性要求更高，其他情况与普通批式作业没有特别大区别。
因此，理论上我们是可以用一套引擎架构来解决上述三种场景，只不过需要对不同场景支持相应的扩展性、并运行做不同的优化策略。

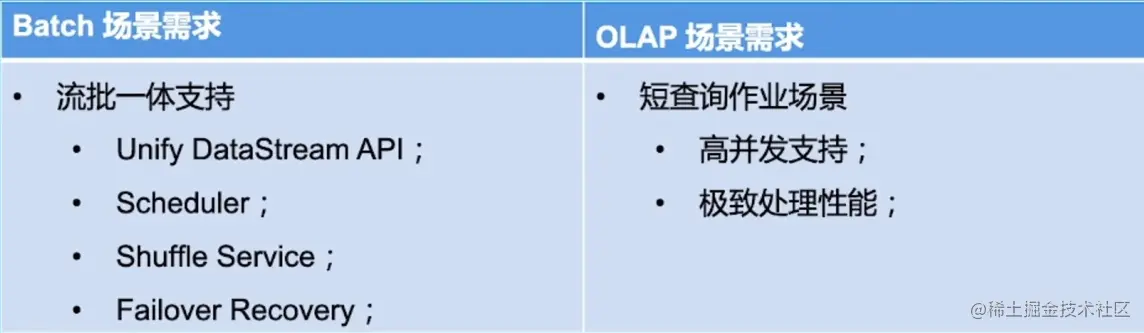

支持3种场景需要解决的问题
3.3 Flink的OLAP 优化之路
- Flink做OLAP的优势
- Flink OLAP场景的挑战
- Flink OLAP架构现状
- Flink OLAP架构问题与设想

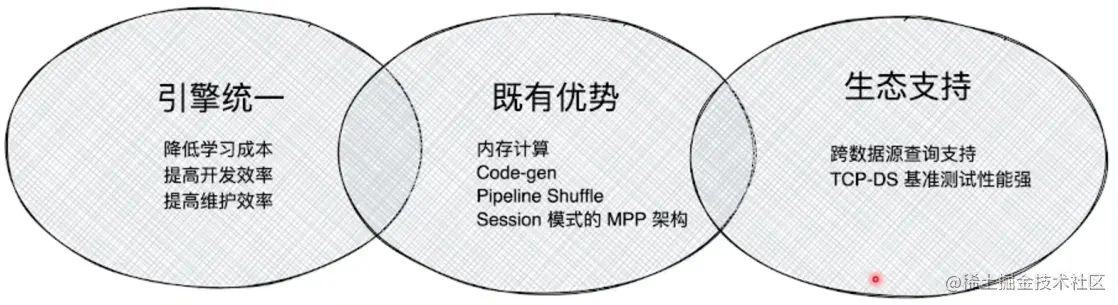

3.3.1 Flink做OLAP的优势
3.3.2 Flink OLAP场景的挑战
- 秒级和毫秒级的小作业
- 作业频繁启停，资源碎片
- Latency + QPS的要求
3.3.3 Flink OLAP架构现状
- Client：提交 SQL Query；
- Gateway：接收 Client 提交的 SQLQuery，对 SQL 进行语法解析和查询优化，生成 Flink 作业执行计划，提交给 Session 集群；
- Session Cluster：执行作业调度及计算，并返回结果。
3.3.3 Flink OLAP架构问题与设想
-
架构与功能模块：
- JobManager 与 ResourceManager 在一个进程内启动，无法对 JobManager 进行水平扩展；
- Gateway 与 Flink Session Cluster 互相独立，无法进行统一管理。
-
作业管理及部署模块：
- JobManager 处理和调度作业时，负责的功能比较多，导致单作业处理时间长、并占用了过多的内存；
- TaskManager 部署计算任务时，任务初始化部分耗时严重，消耗大量CPU。
-
资源管理及计算任务调度：
- 资源申请及资源释放流程链路过长；
- Slot 作为资源管理单元，JM 管理 slot 资源，导致 JM 无法感知到 TM 维度的资源分布，使得资源管理完全依赖于 ResourceManager。
-
其他：
- 作业心跳与 Failover 机制，并不合适 AP 这种秒级或毫秒级计算场景；
- AP 目前使用 Batch 算子进行计算，这些算子初始化比较耗时。
3.3.3 Apache Flink 最终的演化结果
4 Flink使用案例
4.1 电商流批一体实践
抖音电商原本的离线和实时数仓架构图
- 目前电商业务数据分为离线数仓和实时数仓建设，离线和实时数据源，计算引擎和业务代码没有统一，在开发相同需求的时候经常需要离线和实时对齐口径，同时，由于需要维护两套计算路径，对运维也带来压力。
- 从数据源，业务逻辑，计算引擎完成统一，提高开发和运维效率。
新的架构图
4.2 Flink OLAP 场景实践

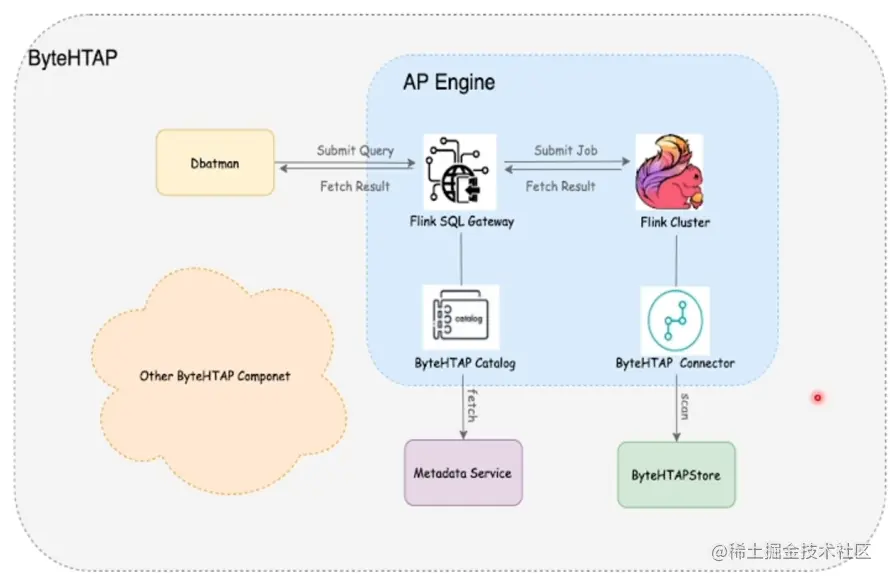

Flink的OLAP在字节内部的场景主要是HTAP场景。

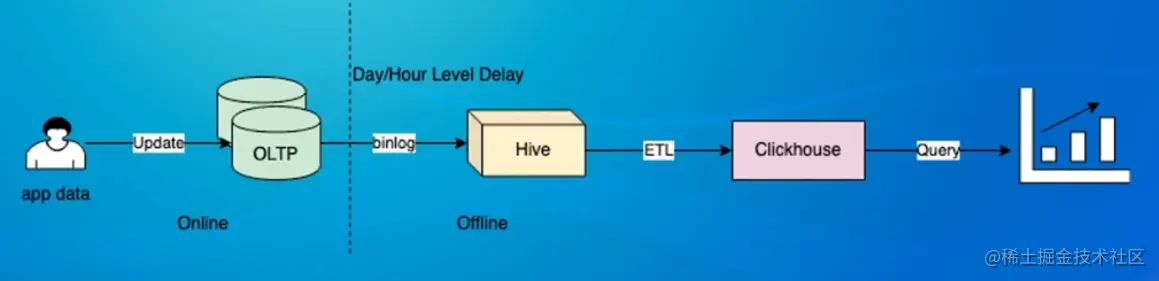

原本的链路
新的链路，Flink直接提供数据查询与分析的能力
