1.Flink概述

Flink一个框架和分布式的处理引擎，用于对无界和有界数据流进行状态计算。

1.1 Flink的特点

• 支持高性能，高吞吐，低延迟的数据流处理
• 事件驱动
• 分层的API
• 精确一次（Exactly-Once）的一致性保证。（数据不多不少刚好被执行一次）
• 乱序数据的处理

1.2几种流式计算引擎比较

图片来源：流_批_OLAP 一体的 Flink 引擎 - 王蒙 - ppt.pptx - 飞书文档 (feishu.cn)

2.Flink整体架构

2.1分层架构

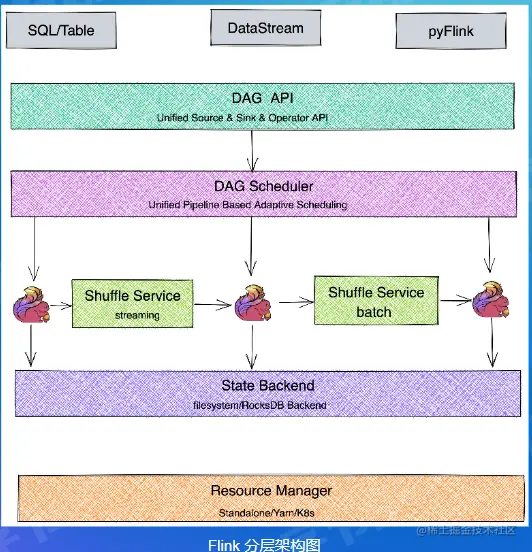

图片来源：流_批_OLAP 一体的 Flink 引擎 - 王蒙 - ppt.pptx - 飞书文档 (feishu.cn)

如上图所示，主要分为以下几层：

• SDK层：（灰色三类）
• Runtime层：执行引擎层提供了统一的DAG,用来描述数据处理的Pipeline,不管是流还是批，都会转化为 DAG图，调度层再把DAG转化成分布式环境下的Task, Task 之间通过Shuffle传输数据;
• 状态存储层:负责存储算子的状态信息;
• 资源调度层:目前Flink可以支持部署在多种环境。

2.2总体框架

主要包括：JobManager和TaskManager

2.2.1JobManager

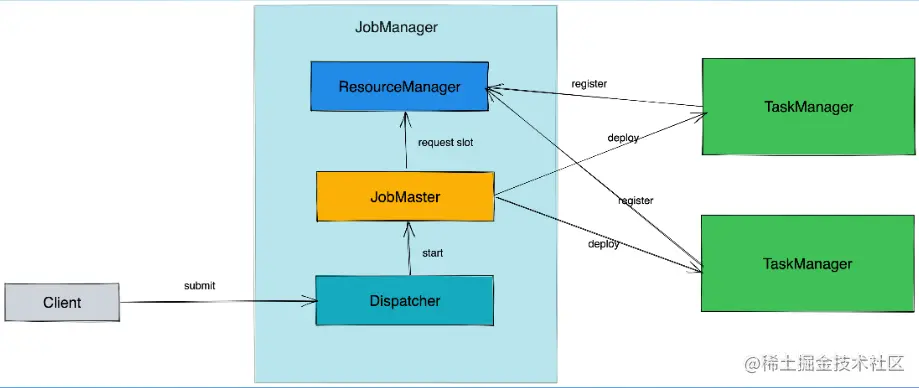

示意图：

职责：

• Dispatcher:接收作业，拉起JobManager来执行作业，并在JobMaster挂掉之后恢复作业;
• JobMaster:管理一个job的整个生命周期，会向ResourceManager申请slot,并将task调度到对应TM上;
• ResourceManager:负责slot资源的管理和调度，Task manager拉起之后会向RM注册;

2.2.2TaskManager

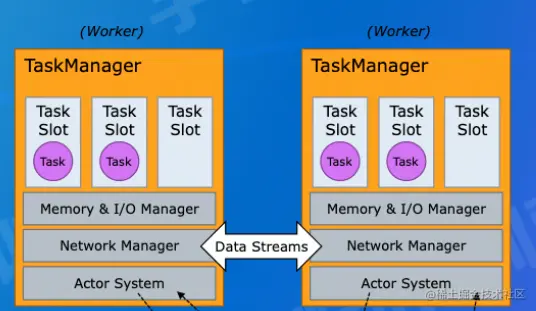

示意图：

职责：

• 负责执行一个DataFlow Graph的各个task以及data streams的buffer和数据交换。

2.3作业示例

• Flink 作业示例（Overview | Apache Flink
• ExecutionGraph 生成：DataStream API Code --> JobGraph --> ExecutionGraph（Parallelized）
