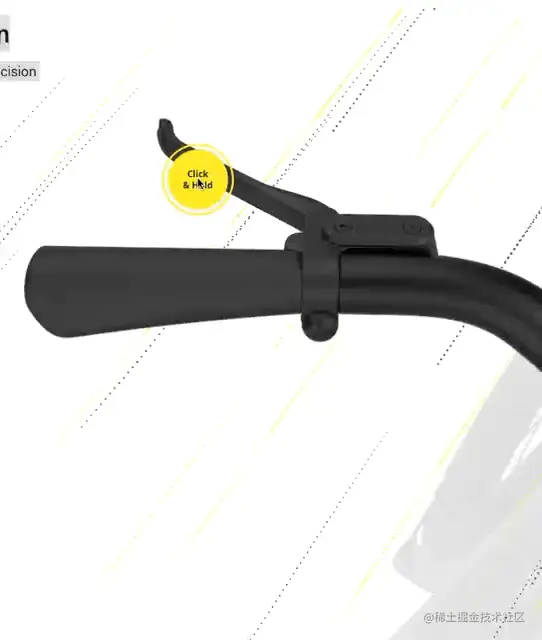

你能想象，上图中这个非常酷炫的刹车动效，据说是一个高达2W的特效中的一部分。

听到这个数字，你一定和我一样，觉得这个特效十分高级，肯定不是你我常人所能企及的。

但是看完这篇文章，我相信你便会相信，你自己也可以做的到。

面对一个需求的时候，我们需要知道我们要做什么和怎么做。

拆分需求

我们需要做的有：

  • 一个控制启停的按钮

    • 按钮有呼吸效果
    • 可以控制车身运动
    • 可以控制粒子运动

  • 一个自行车

    • 车身随着运动增删蒙层
    • 刹车随着按钮运动

  • 线性运动的粒子

    • 数个线性规则运动的粒子
    • 粒子运动时会被拉长，停止时恢复
    • 启动停止瞬间有回弹效果

渲染引擎选择

这次我们选择的是PIXI配合GSAP来实现需求。

Pixi是一个非常快的2D sprite渲染引擎。它可以帮助你显示、动画和管理交互式图形，这样你就可以轻松地使用JavaScript和其他HTML5技术制作游戏和应用程序。

GSAP：健全的web动画库之一，拥有速度快，基础动画多，兼容性好，轻量化，零依赖等特点。

具体实现

组件库的引入

工欲善其事必先利其器，首先我们需要将我们所需要的组件库引入到我们的项目中。

<script src="<https://pixijs.download/release/pixi.min.js>"></script>
<script src="<https://cdnjs.cloudflare.com/ajax/libs/gsap/3.10.4/gsap.min.js>"></script>
<script src="./js/brakebanner.js"></script>

代码初始化

其中brakebanner.js是我们主要代码的文件。我们需要在index.html初始化时启动我们的代码。

<script>
    window.onload = init;

    function init() {
      let banner = new BrakeBanner("#brakebanner");
    }
  </script>
</head>

<body>
  <div id="brakebanner"></div>
</body>

主函数实现

下面我们就要实现主函数

class BrakeBanner {
  constructor(selector) {
    this.app = new PIXI.Application({
      width: window.innerWidth,
      height: window.innerHeight,
      backgroundColor: 0xffffff
    })

    document.querySelector(selector).appendChild(this.app.view)

  }
}

首先你可以先将backgroundColor设置为其他颜色，如0xffff00你就可以看到整个画布就呈现出来了。

图片.png 由于我们提前准备好了所需要的图片，现在我们就需要通过PIXI提过的加载器Loader将我们的图片加载到画布上。

  • 可链接的add使资源进入队列
  • ``load 方法加载资源队列，并在所有资源加载完毕后调用传入的回调。
  • loader.onComplete.add(() => {}); // 排队的资源全部加载时调用一次。
this.loader = new PIXI.Loader()

this.loader.add("btn", "images/btn.png")
this.loader.add("btn_circle", "images/btn_circle.png")
this.loader.add("brake_handlerbar", "images/brake_handlerbar.png")
this.loader.add("brake_bike", "images/brake_bike.png")
this.loader.add("brake_lever", "images/brake_lever.png")

this.loader.load()

this.loader.onComplete.add(() => {
	this.show()
})

通过show函数，将添加到资源队列的图片全部加载完成时，实现我们的需求。

画布内容填充

按钮的实现

我们需要实现一个有呼吸动效的按钮。

我们通过let container = new PIXI.Container();创建一个对象集合。用stage方法添加显示对象。

并且将图片对象加载到画布上。

show () {
	// 按钮
	let actionButton = new PIXI.Container()
	this.app.stage.addChild(actionButton)
	actionButton.interactive = true // 启动鼠标交互
	actionButton.buttonMode = true // 鼠标放置到图片上显示手指
	let btnImage = new PIXI.Sprite(this.loader.resources['btn'].texture)
	let btnCircle = new PIXI.Sprite(this.loader.resources['btn_circle'].texture)
	actionButton.addChild(btnImage)
	actionButton.addChild(btnCircle)
}

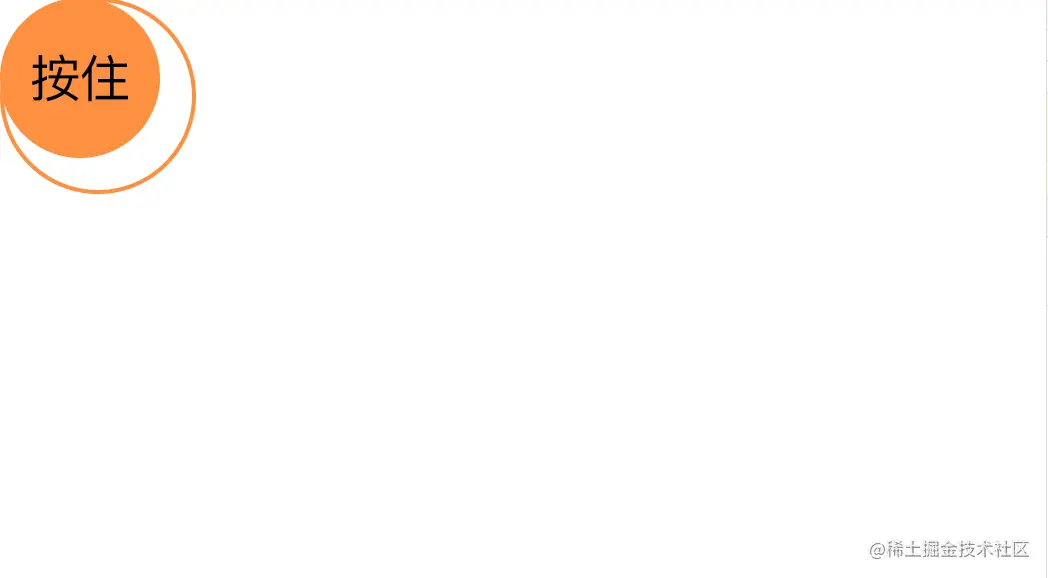

此时按钮便出现在画布上了。


添加呼吸效果，移动图片位置

但是很明显我们没有呼吸效果，并且按钮的位置也不对，下面我们就要添加呼吸效果，移动图片位置。

添加呼吸效果我们需要再添加一个圆环，让后添加的圆环一直从缩小到方法循环。

实现动画效果就要用到了gsap库了。

 // 添加新环
const btnCircle2 = new PIXI.Sprite(this.loader.resources['btn_circle'].texture)
actionButton.addChild(btnCircle2)

// 将三张图中心点从左上角移动到圆心
btnImage.pivot.x = btnImage.pivot.y = btnImage.width / 2
btnCircle.pivot.x = btnCircle.pivot.y = btnCircle.width / 2
btnCircle2.pivot.x = btnCircle2.pivot.y = btnCircle2.width / 2

// 将按钮画布中心点移动
actionButton.x = actionButton.y = 600
// 将实现呼吸效果的环初始大小缩小
btnCircle.scale.x = btnCircle.scale.y = 0.8
// 呼吸环在一秒的时间内，缩放到横纵都变为1.3倍，repeat:-1代表无限重复
gsap.to(btnCircle.scale, { duration: 1, x: 1.3, y: 1.3, repeat: -1 })
// 呼吸环，一秒内变为透明，无限重复
gsap.to(btnCircle, { duration: 1, alpha: 0, repeat: -1 })


车身与车把的实现

有了上面按钮的实现，车身与车把的实现就简单多了，同样是将其加载到画布上即可。

const bikeContainer = new PIXI.Container()
this.app.stage.addChild(bikeContainer)

// 由于车身图片过大，只好将其缩小
bikeContainer.scale.x = bikeContainer.scale.y = 0.3

// 加载图片
const bikeImage = new PIXI.Sprite(this.loader.resources['brake_bike'].texture)
const bikeHandlerbar = new PIXI.Sprite(this.loader.resources['brake_handlerbar'].texture)
const bikeLever = new PIXI.Sprite(this.loader.resources['brake_lever'].texture)
// 添加至画布
bikeContainer.addChild(bikeImage)
bikeContainer.addChild(bikeLever)
bikeContainer.addChild(bikeHandlerbar)


// 重置刹车中心
bikeLever.pivot.x = 455
bikeLever.pivot.y = 455

// 将刹车移动到车把相应位置
bikeLever.x = 722
bikeLever.y = 900

// 实现车身始终在画图右下角
const resize = () => {
	bikeContainer.x = window.innerWidth - bikeContainer.width
	bikeContainer.y = window.innerHeight - bikeContainer.height
}

window.addEventListener('resize', resize)
resize()

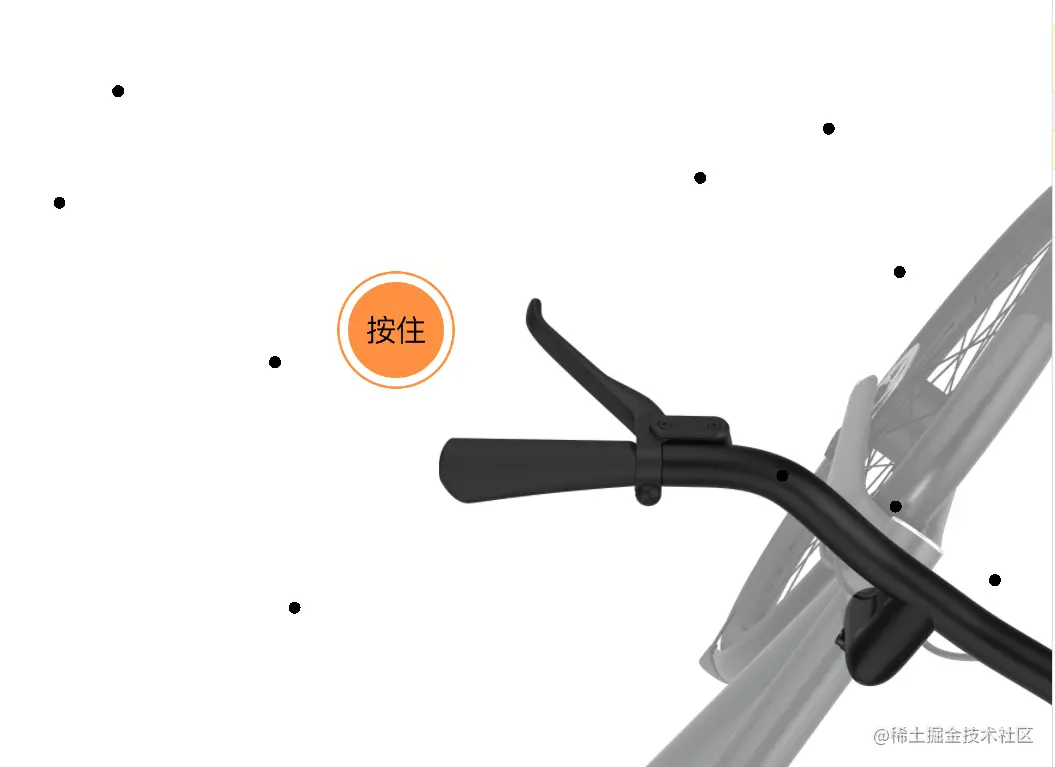

可以看出车身已经出现在了画图上，但是由于加载顺序的原因，按钮在车身底层，我们需要将按钮置于车身上层。

this.app.stage.addChild(bikeContainer)

this.app.stage.addChild(actionButton)


由于按钮将刹车挡住了，并且按钮有点过大，我们优化一下视图。

actionButton.x = actionButton.y = 400

actionButton.scale.x = actionButton.scale.y = .6

这样有助于一会儿我们实现，按住刹车，松开前行的动画。

按住刹车，松开前行

这时我们需要对按钮和车身进行关联。实现按下按钮刹车，松开按钮运动的效果。

对按钮添加按下，松开事件。

// 初始值为运动态，车轮虚化
bikeImage.alpha = .5
// 监听鼠标按下
actionButton.on("mousedown", () => {
	// 刹车旋转
	gsap.to(bikeLever, { duration: .3, rotation: Math.PI / 180 * -30 })
  // 车身后移
	gsap.to(bikeContainer, { duration: .3, y: bikeContainer.y + 30 })
	// 车轮实化
	gsap.to(bikeImage, { duration: .3, alpha: 1 })
})
// 监听鼠标抬起
actionButton.on("mouseup", () => {
	// 刹车、车身归位、车轮虚化
	gsap.to(bikeLever, { duration: .3, rotation: 0 })
	gsap.to(bikeContainer, { duration: .3, y: bikeContainer.y - 30 })
	gsap.to(bikeImage, { duration: .3, alpha: .5 })
})


粒子实现

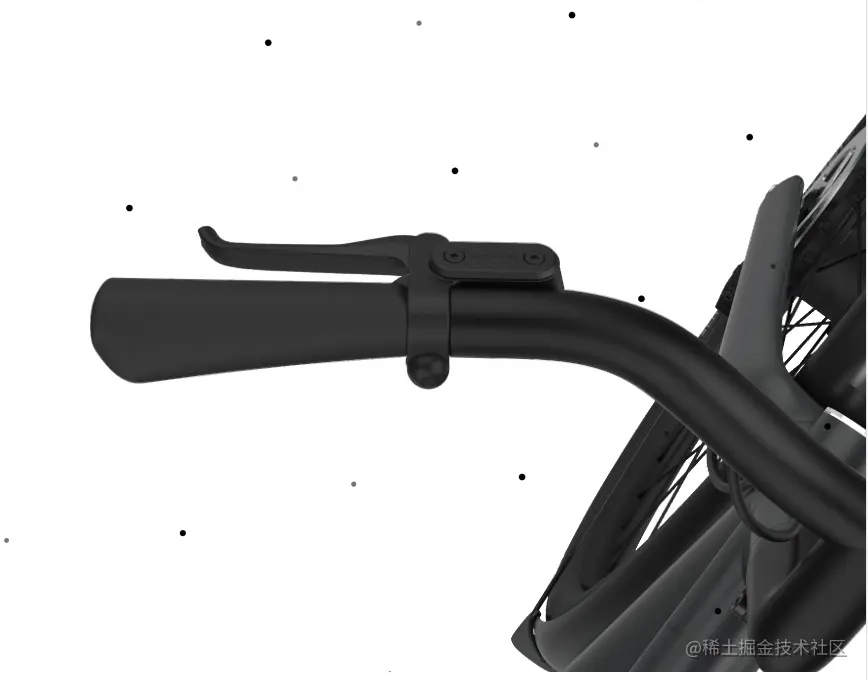

我们可以看出，图片上有多个粒子分布在画布不同位置，当车身为移动态时，粒子高速向后运动，使车身实现高速运动效果。那么我们就先将粒子分布到画布上。

  • 创建多个不规则位置的粒子

    • Graphics类包含一些方法，这些方法可将原始形状（例如线条，圆形和矩形）绘制到显示器上，并为它们上色和填充。
    // 创建粒子图集
const particleContainer = new PIXI.Container()
const particles = []
this.app.stage.addChild(particleContainer)
// 创建十个粒子
for (let i = 0; i < 10; i++) {
	// 实现粒子
	const gr = new PIXI.Graphics()
	// 粒子颜色
	gr.beginFill(0x000000)
	// 粒子大小
	gr.drawCircle(0, 0, 6)
	gr.endFill()
	// 记录每一个点的位置
	const pItem = {
		sx: Math.random() * window.innerWidth,
		sy: Math.random() * window.innerHeight,
		gr
	}
	// 粒子不规则分布在整个画布
	gr.x = pItem.sx
	gr.y = pItem.sy
	// 像图集中添加粒子
	particleContainer.addChild(gr)
	// 将每一个点都保存起来
	particles.push(pItem)
}


  • 粒子颜色

    预设颜色集合const particleColors = [0xf1cf54, 0xb5cea8, 0x000000, 0x818181]添加到粒子上gr.beginFill(particleColors[Math.floor(Math.random() * particleColors.length)])

  • 每个粒子以同一角度，高速移动，实现粒子拖影

    • 实现一个loop函数，使粒子位置循环移动
    • 当移出画面时，回到顶部
    • 这部分最难理解的是拖影问题，当粒子高速运动时，视觉上会被拉长，同时粒子会变窄
    let speed = 0 // 初始速度
function loop() {
	// 每一次循环，速度加0.5
	speed += .5
	// 设置速度上限
	speed = Math.min(speed, 20)

	// 为每一个点进行移动设置
	for (let i = 0; i < particles.length; i++) {
		const pItem = particles[i];

		// 由于画图进行过旋转，所以直接加y轴，便是倾斜移动
		pItem.gr.y += speed
		// 现在加速过程中，粒子会产生拖影，将粒子压扁拉长来实现拖影效果
		// 设置粒子拖影上限，否则将会无限拉长
		if (speed < 20) {
			pItem.gr.scale.y += 10
			pItem.gr.scale.x /= 2
		} else {
			pItem.gr.scale.y = 40
			pItem.gr.scale.x = 0.03
		}

		// 超出边界，回到顶部
		if (pItem.gr.y >= window.innerHeight) pItem.gr.y = 0
	}
}
// gsap.ticker就像 GSAP 引擎的心跳，用于循环，非常适合游戏开发
gsap.ticker.add(loop)

  • 粒子初始速度慢，逐渐加速，按住逐渐停止。启停拥有回弹效果

    • 绑定按钮启停


-   启动停止拥有回弹效果，使用gasp.to的ease，设置动画效果，有[更多的效果请查看](https://greensock.com/docs/v3/Eases)


// 启动函数
function start() {
	// 设置初始速度
	speed = 0
	// 初始化每一个粒子
	for (let i = 0; i < particles.length; i++) {
		const pItem = particles[i];
		pItem.gr.scale.y = 1
		pItem.gr.scale.x = 1
		// 启动时的回弹效果，当加速启动时，会有一个向后蓄力的效果
		gsap.to(pItem.gr, {
			duration: .2,
			x: pItem.sx,
			y: pItem.sy - 40,
			ease: "back.out"
		})
	}
	gsap.ticker.add(loop)
}
// 设置暂停
function pause() {
	// 清除心跳
	gsap.ticker.remove(loop)
	// 将每一个粒子归位
	for (let i = 0; i < particles.length; i++) {
		const pItem = particles[i];
		pItem.gr.scale.y = 1
		pItem.gr.scale.x = 1
		// 停止时的回弹效果
		gsap.to(pItem.gr, {
			duration: .4,
			x: pItem.sx,
			y: pItem.sy,
			ease: "elastic.out"
		})
	}
}

// 初始化时自动加速
start()

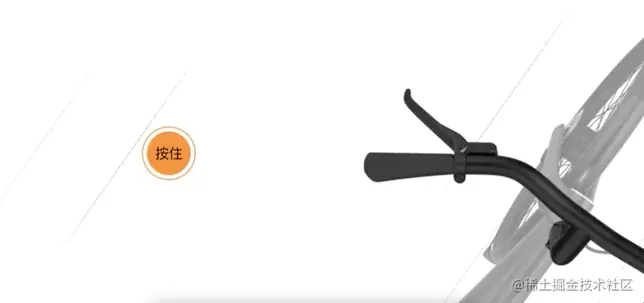

最终实现


最终效果图如上，实际项目中，还需要进行更多的修改，比如说每一个粒子都应该有固定的位置而不是每次随机生成，回弹时有更加美化的轨迹而不是线性的回弹。以及将车把至于最上层，让车把覆盖运动的粒子，使其更加有立体感，按钮应该在车把的位置，以至于有更明显的提示，这些都是优化页面的过程，而代码组件化，重构，提取则是代码层面的优化，今天所学习的只是一部分核心代码。更多的优化过程还需要小伙伴们发挥自己的想象去完成。

如果看完的小伙伴们觉得没有那么无聊的话，希望点赞支持一下，(^▽^)
