这是我参与「第四届青训营 」笔记创作活动的的第3天

一、数据流和动态表

  • 如何在实时数据流中定义 SQL 语义中的表？

    • 动态表 ： 随时间不断变化的表，在任意时刻，可以像查询静态批处理表一样查询它们

  • 实时流的查询特点----连续查询

    • 查询从不终止
    • 查询结果会不断更新，并且会产生一个新的动态表
    • 结果的动态表也可转换成输出的实时流

  • 动态表到实时流的转换

    • Append-only Stream: Append-only 流（只有 INSERT 消息）

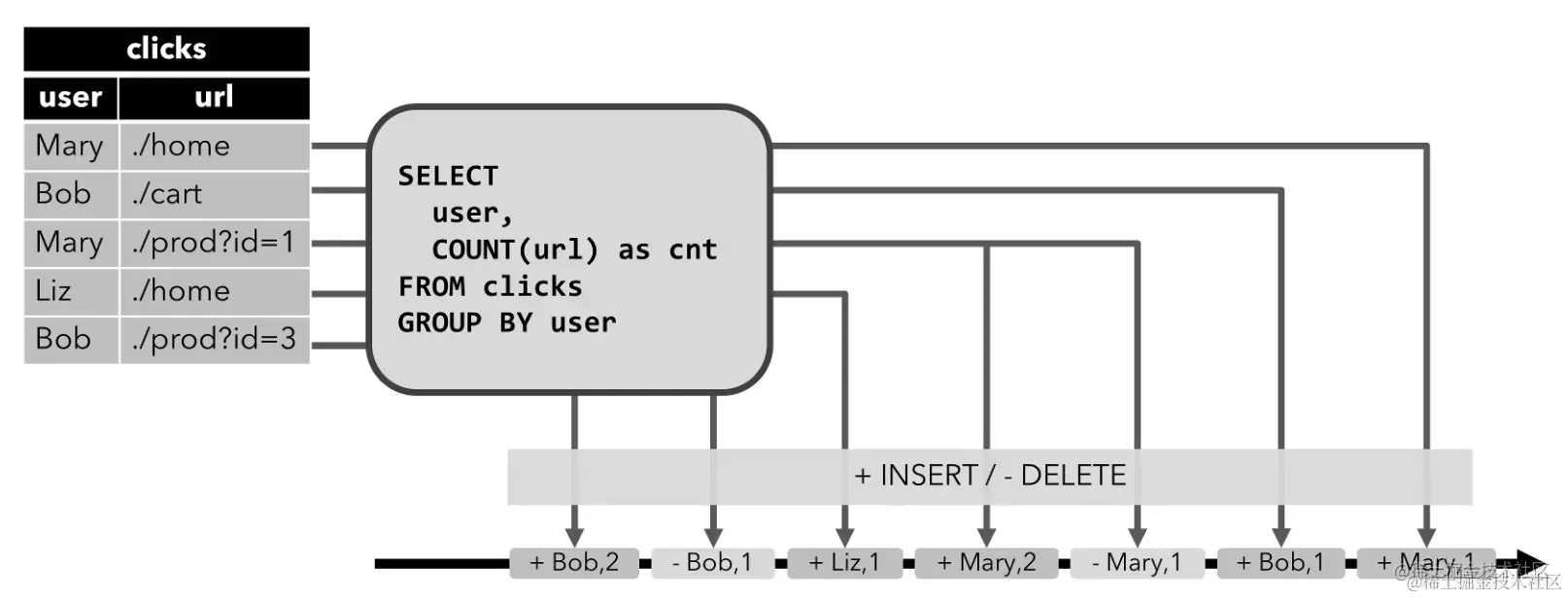

    • Retract Stream: Retract 流（同时包含 INSERT 消息和 DELETE 消息）

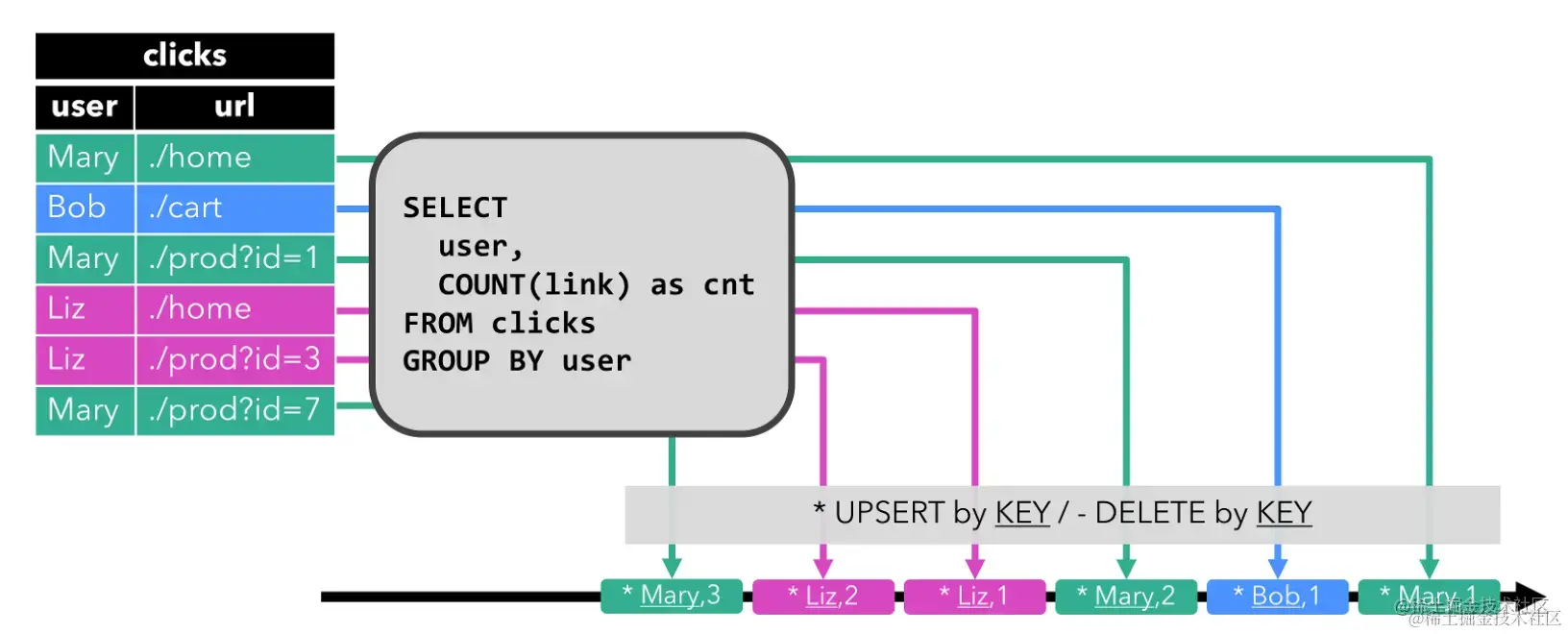

    • Upsert Stream:: Upsert 流（同时包含 UPSERT 消息和 DELETE 消息）

  • 算子状态

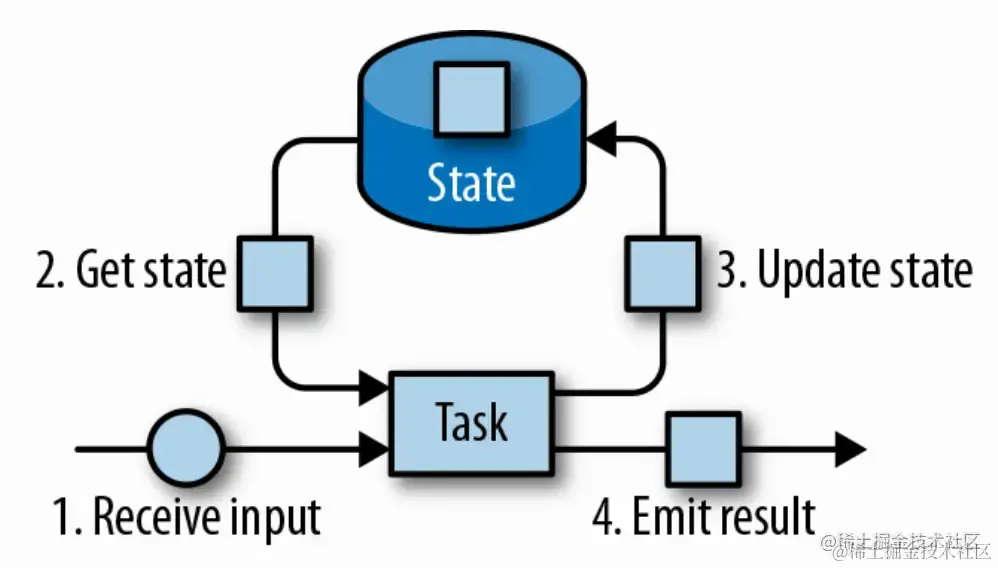

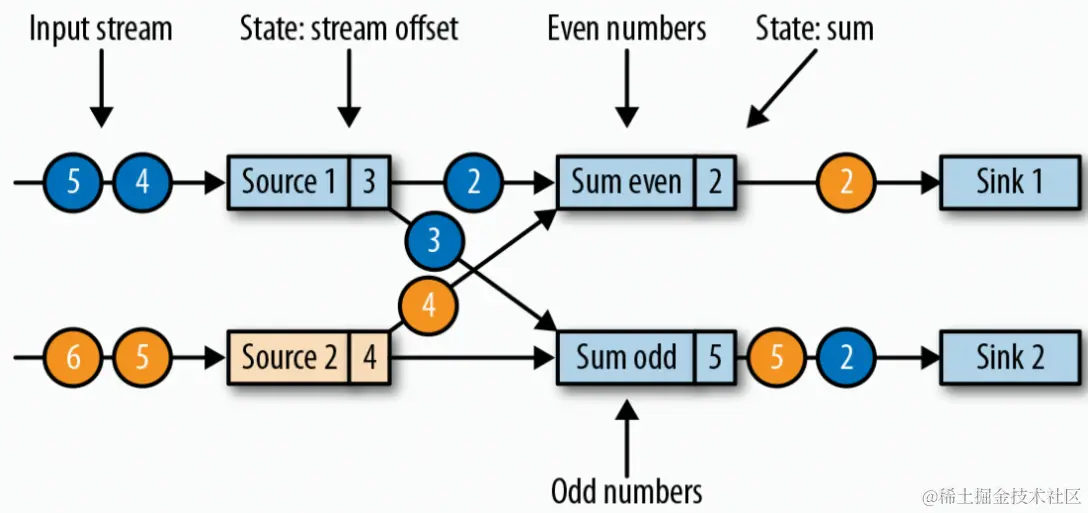

    • 在流式计算中，会存在有状态的计算逻辑（算子），有状态的算子典型处理逻辑如下图所示：

比如，需要计算某个用户在网上的点击量，该用户在网站当前的总点击次数就是算子状态，对于新的输入数据，先判断是否是该用户的点击行为，如果是，则将保留的点击次数（状态）增加一，并将当前累加结果输出。

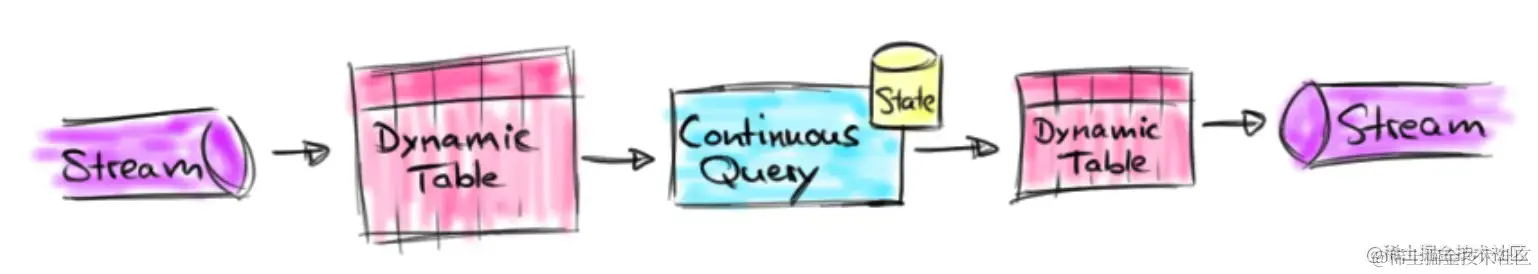

  • 数据流和动态表的转换关系图

二、Exactly-Once 和 Checkpoint

一致性保证语义保证的语义

  • At-most-once：出现故障时，啥也不做。每条数据至多处理一次，处理延迟低。
  • At-least-once：每条数据均至少被处理一次，一条数据可能存在重复消费。
  • Exactly-once：最严格的语义，每条数据均被消费且仅消费一次，仿佛故障从未发生。

Checkpoint

  • 相关概念

    • Checkpoint barrier: 用于标识状态快照的制作，也将数据划分成不同的消费区间
    • Checkpoint Alignment: 等待多个上游的Checkpoint barrier到达的现象
    • Job Manager -- 负责协调和管理 Checkpoint

  • 状态恢复的时间点：需要等待所有处理逻辑消费完成source保存状态之前的数据

  • Chandy-Lamport算法 -- 可以实现快照制作和处理数据的解耦


  • 快照制作的开始-------Checkpoint barrier 的下发

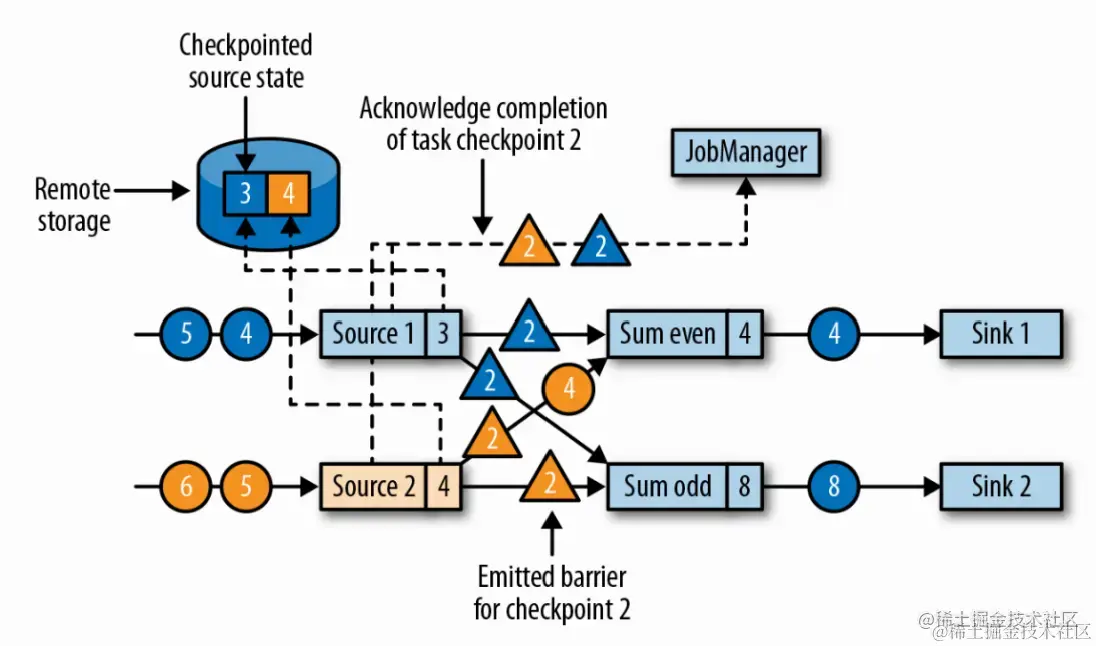

  • 算子状态制作 和 barrier 传递
    • 算子本身状态制作完成存储到远端，然后恢复数据处理

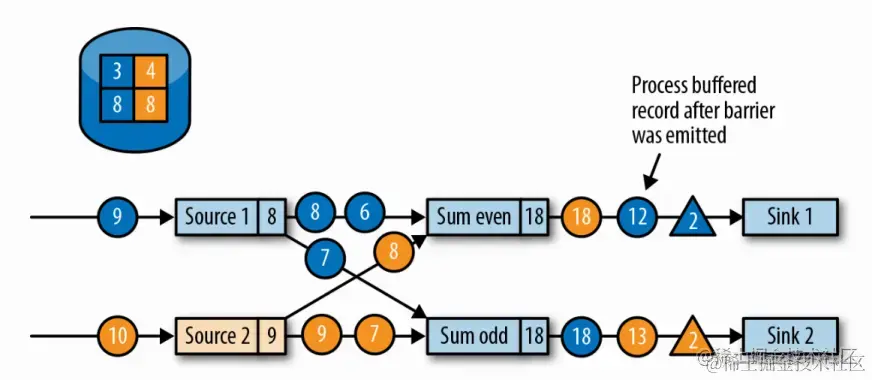

  • Barrier Alignment --- 多个上游的等待 barrier 对齐现象
    • 算子会等待所有上游的barrier到达后才开始快照的制作
    • 已经制作完成的上游算子会继续处理数据，并不会被下游算子制作快照过程阻塞

  • Checkpoint 并不阻塞算子数据处

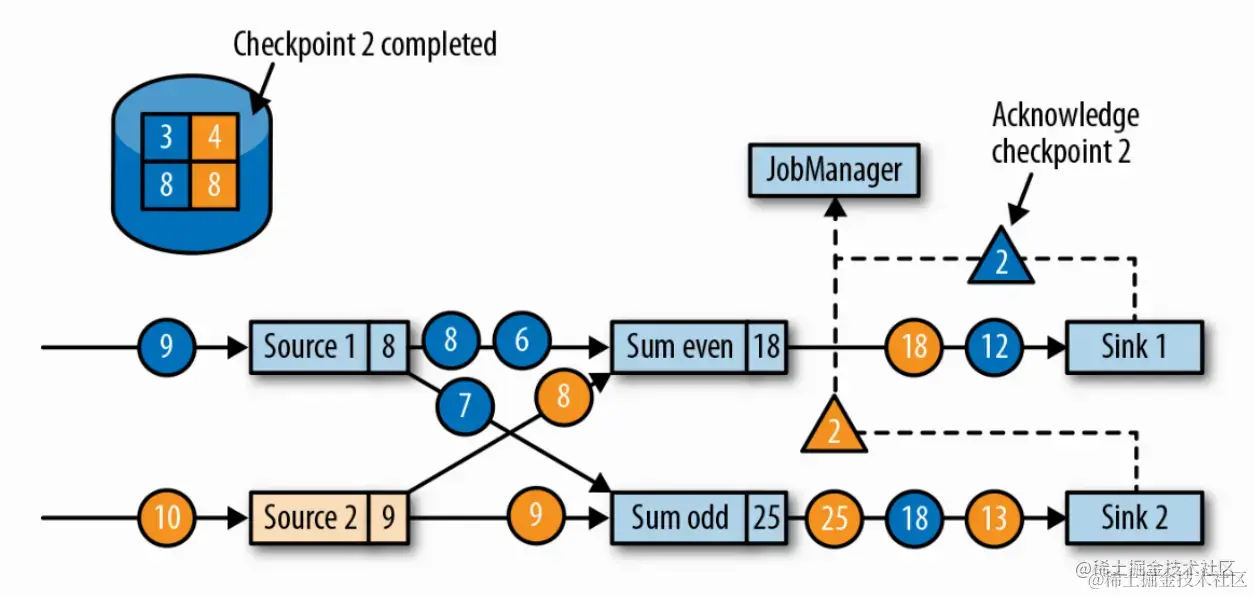

  • Checkpoint ACK和制作完成
    • 所有算子告知JM状态制作完成后，整个Checkpoint制作完成

三、Flink端到端的 Exactly-once语义

两阶段提交协议

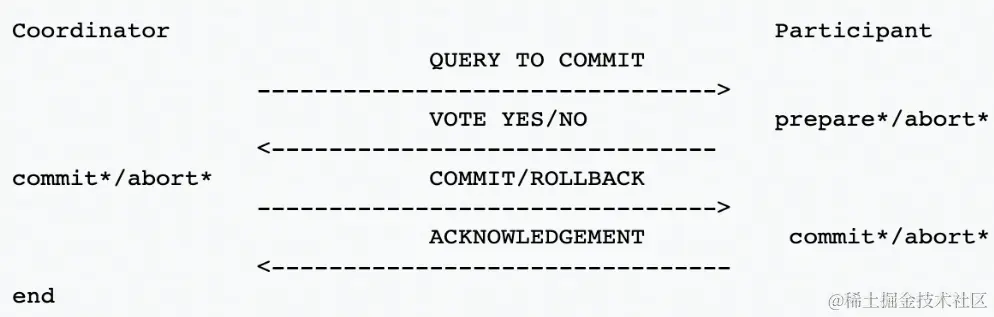

  • Two-phase commit protocol（2PC）
    • Coordinator：协作者：同步和协调所有节点的处理逻辑的中心节点
    • Participant: 参与者：被中心节点调度的其他执行处理逻辑的业务节点


  • 预提交阶段

    • 1、协作者向所有参与者发送commit消息
    • 2、参与者收到消息后，执行事务，但不真正提交。向协作者返回vote yes/vote no消息

  • 提交阶段

    • 若协作者有收到参与者vote no的消息（或发生等待超时）

      • 1、协作者向所有参与者发送commit消息
      • 2、每个收到rollback消息的参与者回滚事务的执行操作，并释放事务所占资源，完成后发送ack消息给协作者
      • 协作者收到所有参与者ack消息后，标记该事务完成回滚

    • 若协作者成功收到所有所有参与者vote yes消息

      • 1、协作者向所有参与者发送commit消息
      • 2、每个收到commit消息的参与者释放执行事务所需的资源，并结束这次事务的执行，完成后发送ack消息给协作者
      • 3、协作者收到所有参与者的ack消息后，标记该事务执行完成

  • Checkpoint对作业性能的影响

    • 解耦快照和数据处理过程，各算子制作完成状态快照后就可以正常处理数据，不用等下游算子制作完成快照
    • 在快照制作和Barrier Alignment过程需要暂时处理数据，仍然会增加数据处理延迟
    • 快照保存到远端也有可能极为耗时

两阶段提交协议在 Flink 中的应用

参与者：Job Manager

协作者：Data Source、 Window、 Data Sink

State Backend: 用于管理和保存状态到远端可靠存储（快照）

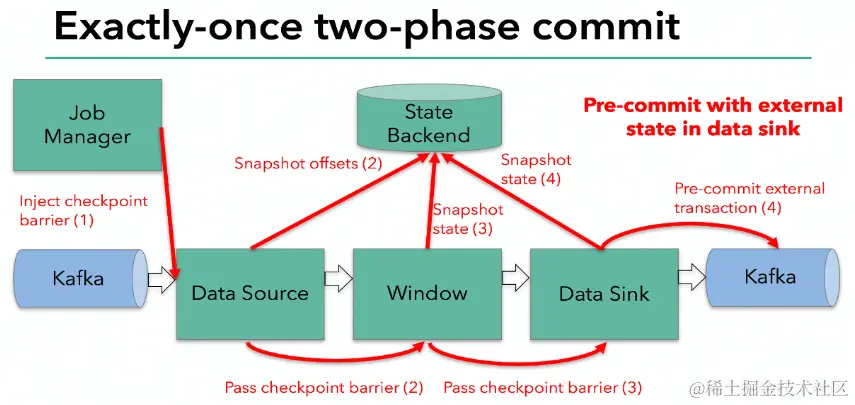

  • JM发起阶段及 各算子 Checkpoint 的制作 image.png

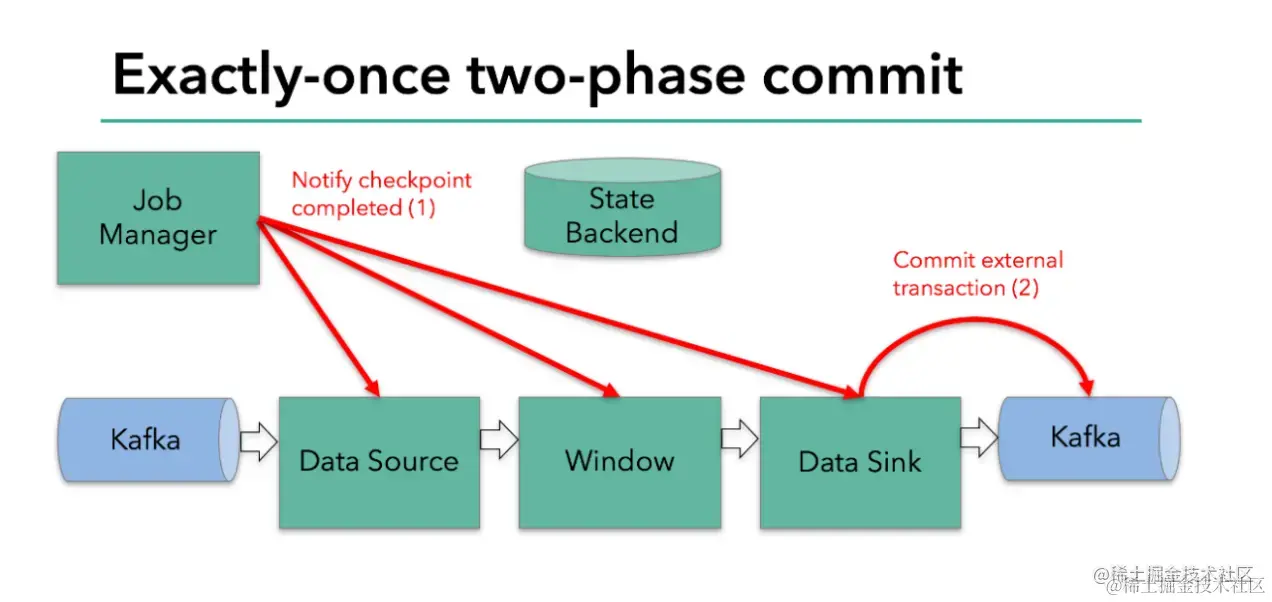

  • 提交阶段及 Checkpoint 的制作完成 image.png

  • 1、事务开启：

    • 在sink task向下游写数据之前，均会开启一个事务，后续写数据的操作均在这个事务中执行，事务未提交前，事务写**入的数据下游不可读

  • 2、预提交阶段：

    • JobManager 开始下发Checkpoint Barrier，当各个处理逻辑收到barrier后停止处理后续数据，对当前状态制作快照，此时sink也不在当前事务下机务处理数据。（处理后续事务需要新打开下一个事务）。状态制作成功则向JM成功的消息，失败则发送失败的消息

  • 3、提交阶段：

    • 若JM收到所有预提交成功的消息，则向所有处理逻辑（包括sink）发送可以提交此次事务的消息，sink接受到此次消息后，则完成此次事务的提交，此时下游（图中为kafka）可以读到这次事务写入的数据
    • 若JM有收到预提交失败的消息，则通知所有处理逻辑回滚这次事务操作，则通知所有处理逻辑回滚这次事务的操作，此时sink则丢弃这次事务提交的数据。

可适用于离线式处理或银行交易等计算量较小的业务

四、Flink案例讲解--- 账单计算服务

  • 从Kafka中读取账单数据，然后写入到Kafka中

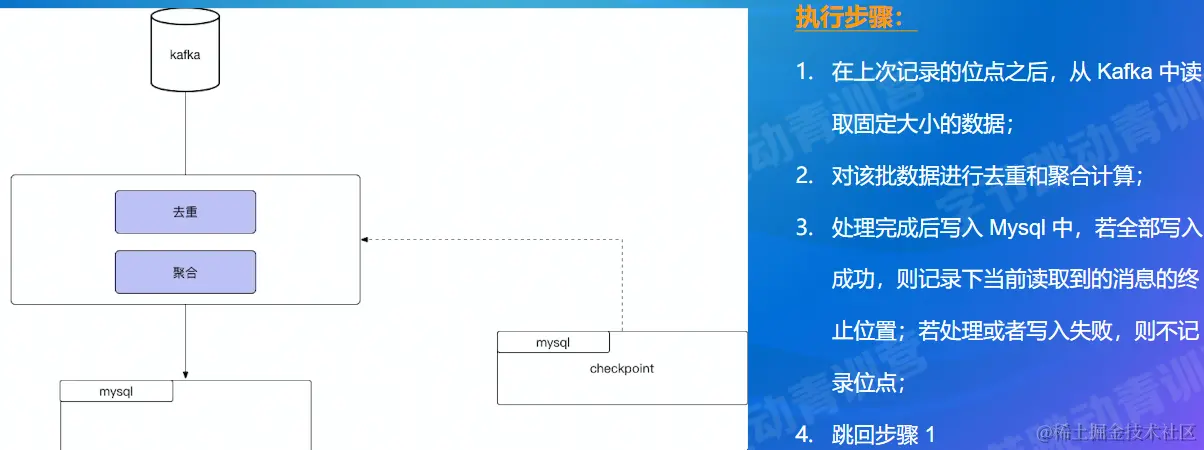

  • 原始业务处理逻辑 image.png
  • 存在的问题：
      1. 非严格意义上的端到端的Exactly-Once语义
      • 若该批数据处理完成后，在写入MySQL中发生异常，则存在部分写入的情况，下次业务启动后，这部分数据仍然会重复写入
    • 2.去重能力有限
      • 只能在当前处理的一批数据内进行去重，无法在批于批之间进行去重

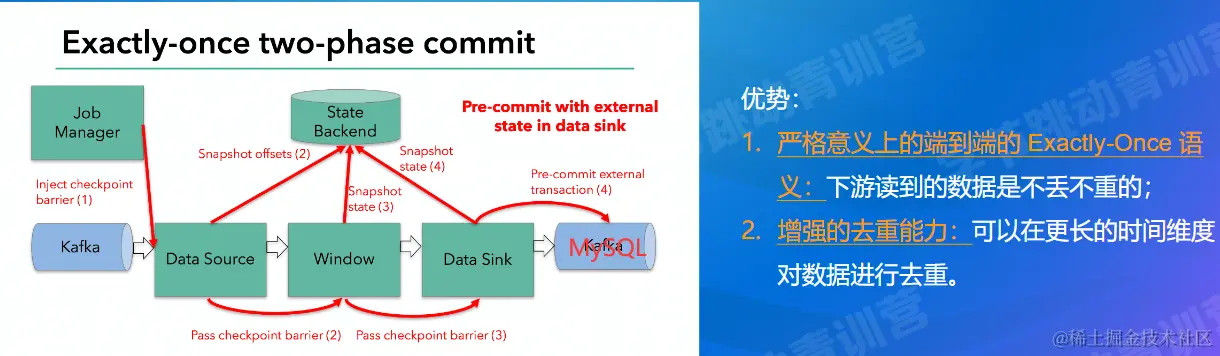

  • 迁移到Flink后
