这是我参与「第四届青训营 」笔记创作活动的的第2天

今天是大数据专场基础班的第二次课，主要内容是介绍Flink的相关知识，主要分为下面四个板块。

一、 Flink概述

1. Apache Flink 的诞生背景

1.1 什么是大数据

  • 大数据（Big Data）： 指无法在一定时间内用常规软件工具对其进行获取、存储、管理和处理的数据集合
    • 价值化（Value）
    • 海量化（Volumes）
    • 多样化（Variety）
    • 快速化（Velocity）

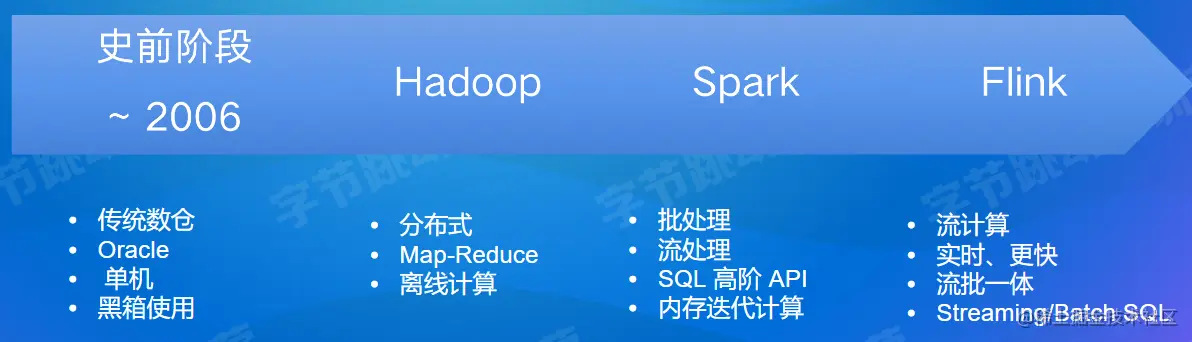

1.2 大数据计算架构发展历史

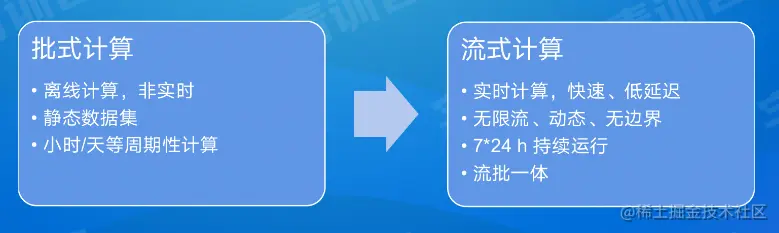

1.3 为什么需要流式计算

  • 大数据实时性的需求，带来了大数据计算架构模式的变化


2. 为什么Apache Flink会脱颖而出

2.1 流式计算引擎发展历程

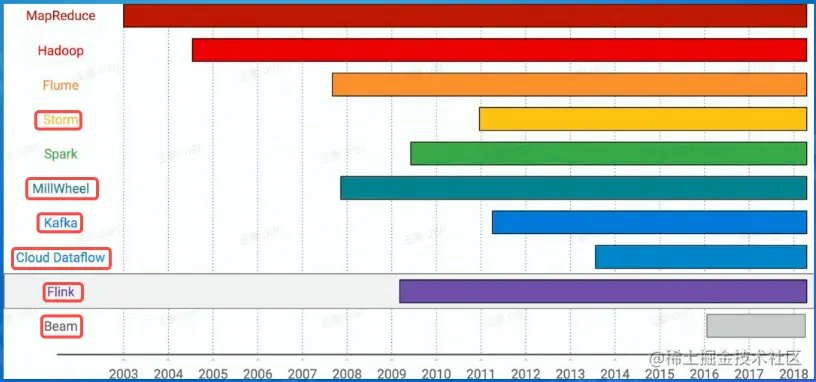

  • 大数据如果从Google对外发布MapReduce论文算起，已经前后跨越将近二十年，业内常用的计算框架演化历史(红框是流式计算框架)


2.2 流式计算引擎对比

  • 流式计算框架对比:

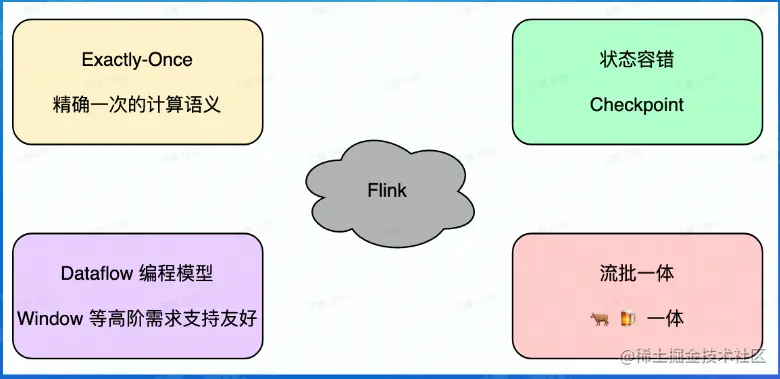

2.3 Why Flink


3. Apache Flink开源生态

  • Flink社区的开源生态


二、 Flink整体架构

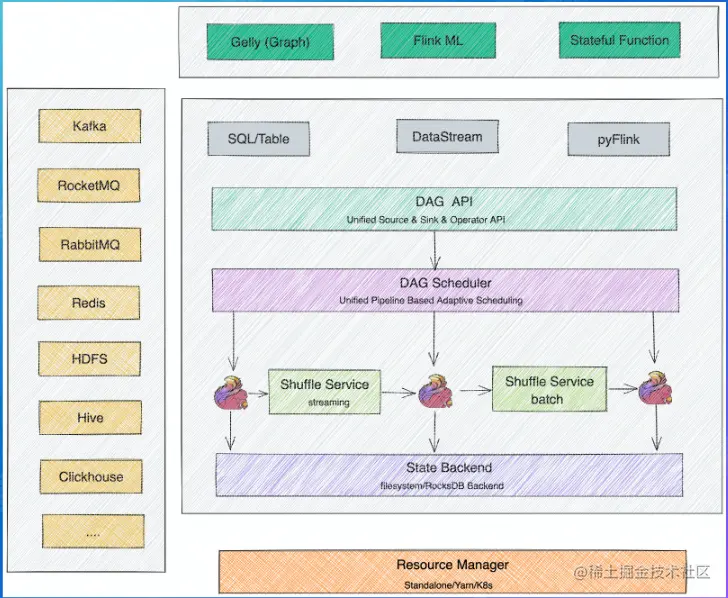

1. Flink分层架构

  • SDK层： Flink 的SDK目前主要有三类，SQL/Table、DataStream、Python
  • 执行引擎层(Runtime层)： 执行引擎层提供了统一的DAG,用来描述数据处理的Pipeline，不管是流还是批，都会转化为DAG图，调度层再把 DAG转化成分布式环境下的Task，Task 之间通过Shuffle传输数据
  • 状态存储层： 负责存储算子的状态信息
  • 资源调度层： 目前Flink可以支持部署在多种环境

2. Flink总体架构

  • 一个Flink集群，主要包含以下两个核心组件:
    1. JobManager (JM)： 负责整个任务的协调工作，包括:调度task、触发协调Task做 Checkpoint、协调容错恢复等
    2. TaskManager (TM)： 负责执行一个DataFlowGraph的各个task以及data streams的 buffer和数据交换

3. Flink 作业示例

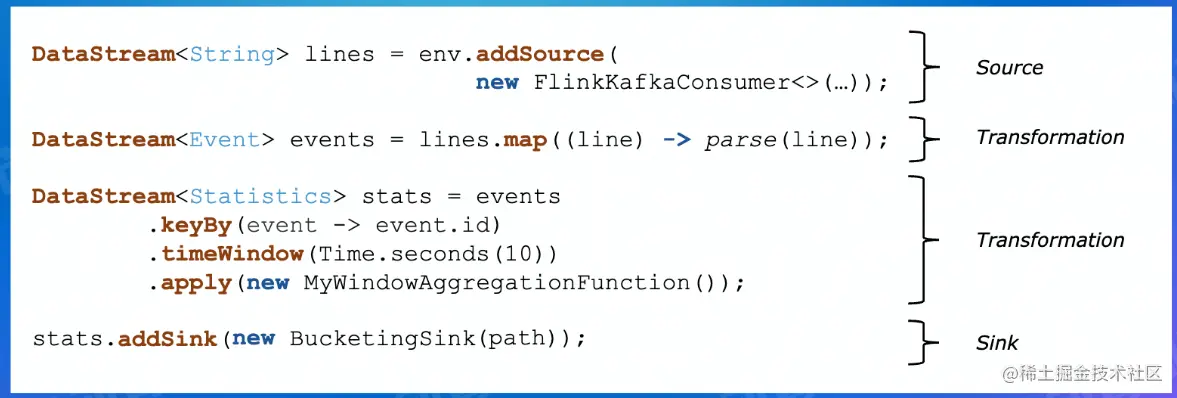

流式的WordCount示例，从kafka中读取一个实时数据流，每10s统计一次单词出现次数，DataStream实现代码如下:


4. Flink 如何做到流批一体

4.1 为什么需要流批一体

  1. 人力成本比较高： 批、流两套系统，相同逻辑需要开发两遍
  2. 数据链路冗余： 本身计算内容是一致的，由于是两套链路，相同逻辑需要运行两遍，产生一定的资源浪费
  3. 数据口径不一致： 两套系统、两套算子、两套UDF，通常会产生不同程度的误差，这些误差会给业务方带来非常大的困扰

4.2 流批一体的挑战

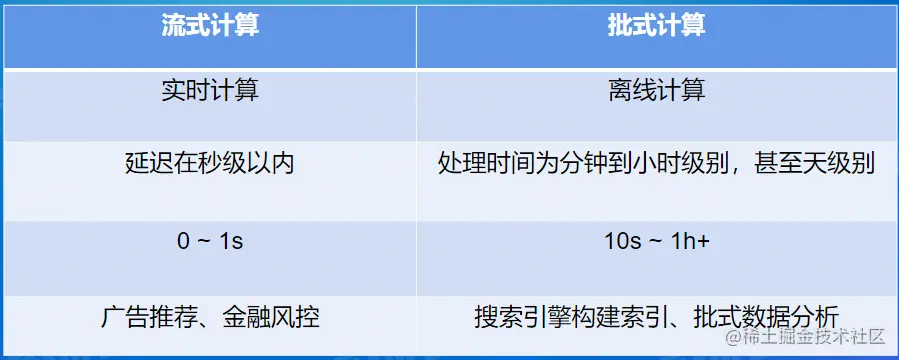

  • 流和批业务场景的特点如下表:


  • 批式计算相比于流式计算核心的区别如下表:


4.3 Flink如何做到流批一体

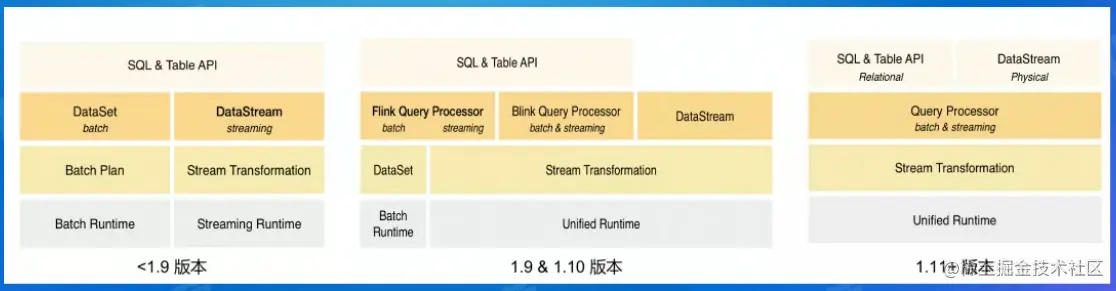

  1. SQL层
  2. DataStream API层统一，批和流都可以使用DataStream API来开发
  3. Scheduler层架构统一，支持流批场景
  4. Failover Recovery层架构统一，支持流批场景
  5. Shuffle Service层架构统一，流批场景选择不同的 Shuffle Service

4.4 流批一体的 Scheduler层

scheduler主要负责将作业的DAG转化为在分布式环境中可以执行的 Task

Flink支持以下两种调度模式:

  • EAGER 模式
    • 16个task会一起调度，集群需要有足够的资源
  • LAZY模式
    • 最小调度一个task 即可，集群有1个slot资源可以运行

4.5 流批一体的 Shuffle Service层

  • Shuffle： 在分布式计算中，用来连接上下游数据交互的过程叫做 Shuffle

  • 针对不同的分布式计算框架，Shuffle通常有几种不同的实现:

    1. 基于文件的Pull Based Shuffle，比如Spark或MR，它的特点是具有较高的容错性，适合较大规模的批处理作业，由于是基于文件的，它的容错性和稳定性会更好一些
    2. 基于Pipeline的Push Based Shuffle，比如Flink、Storm、Presto等，它的特点是低延迟和高性能，但是因为shufle数据没有存储下来，如果是batch任务的话，就需要进行重跑恢复

  • 流和批 Shuffle之间的差异:

    1. Shuffle数据的生命周期： 流作业的 Shuffle 数据与Task是绑定的，而批作业的Shuffle数据与Task是解耦的
    2. Shuffile数据存储介质： 流作业的生命周期比较短、而且流作业为了实时性，Shuffle通常存储在内存中，批作业因为数据量比较大以及容错的需求，一般会存储在磁盘里
    3. Shuffle 的部署方式： 流作业 Shuffle服务和计算节点部署在一起，可以减少网络开销，从而减少latency，而批作业则不同

  • 在Streaming和OLAP场景

    • 为了性能的需要，通常会使用基于Pipeline的Shuffle模式

  • 在Batch场景

    • 一般会选取Blocking的 Shuffle模式

  • 对于Shuffle Service，Flink开源社区已经支持:

    1. Netty Shuffle Service： 既支持pipeline 又支持blocking，Flink默认的shuffle Service策略
    2. Remote Shuffle Service： 既支持pipeline 又支持blocking，不过对于pipeline模式，走remote反而会性能下降，主要是有用在 batch的 blocking场景，字节内部是基于CSS来实现的RSS

小结：

  • 经过相应的改造和优化之后，Flink在架构设计上，针对 DataStream层、调度层、ShuffleService层，均完成了对流和批的支持

三、 Flink架构优化

1. 流/批/OLAP业务场景概述

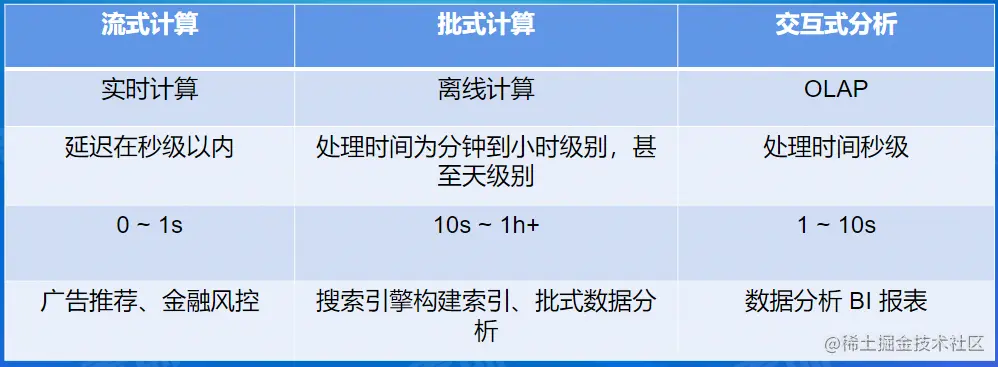

  • 三种业务场景的的特点比对如下表:

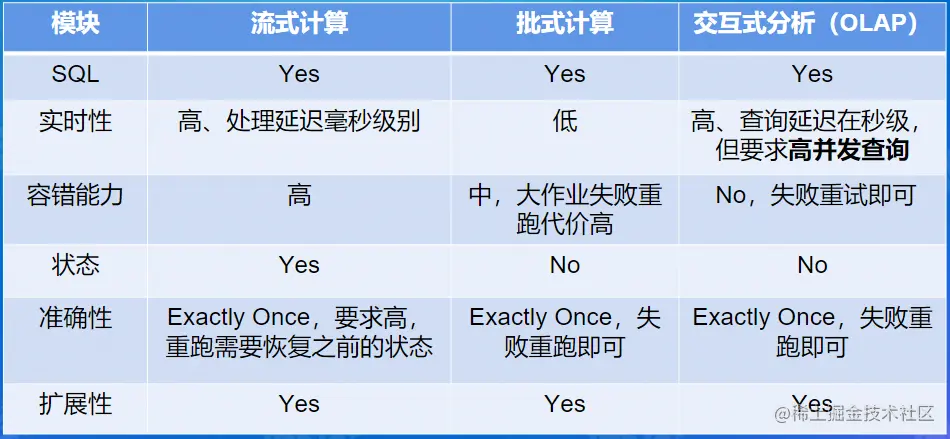

  • 三种业务场景的解决方案的要求及带来的挑战是:


2. 为什么三种场景可以用一套引擎来解决

  • 批式计算是流式计算的特例，Everything is Streams，有界数据集（批式数据)也是一种数据流、-种特殊的数据流
  • 而OLAP计算是一种特殊的批式计算，它对并发和实时性要求更高，其他情况与普通批式作业没有特别大区别

3. Flink 如何支持OLAP场景

3.1 Flink做OLAP的优势

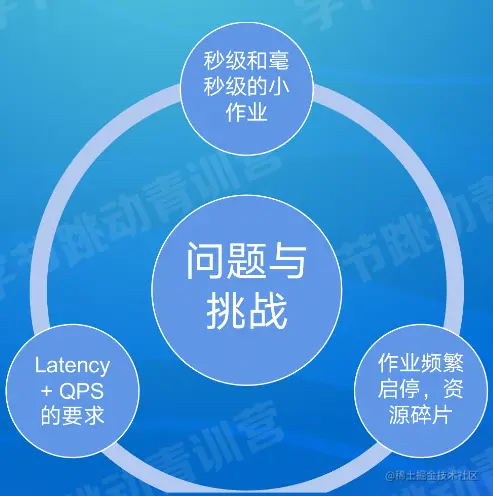

3.2 Flink OLAP场景的挑战


3.3 Flink OLAP架构现状

  • Client： 提交SQL Query
  • Gateway
    • 接收Client提交的SQL Query，对SQL进行语法解析和查询优化，生成 Flink 作业执行计划，提交给Session集群
  • session Cluster
    • 执行作业调度及计算，并返回结果

3.4 Flink在OLAP架构的问题与设想

  • 架构与功能模块:

    1. JobManager与ResourceManager在一个进程内启动，无法对JobManager进行水平扩展
    2. Gateway Flink Session Cluster 互相独立，无法进行统一管理

  • 作业管理及部署模块:

    1. JobManager处理和调度作业时，负责的功能比较多，导致单作业处理时间长、并占用了过多的内存
    2. TaskManager部署计算任务时，任务初始化部分耗时严重，消耗大量CPU

  • 资源管理及计算任务调度:

    1. 资源申请及资源释放流程链路过长
    2. Slot作为资源管理单元，JM管理slot资源，导致JM无法感知到TM维度的资源分布，使得资源管理完全依赖于ResourceManager

  • 其他

    1. 作业心跳与Failover机制，并不合适AP这种秒级或毫秒级计算场景
    2. AP目前使用Batch算子进行计算，这些算子初始化比较耗时

四、 精选案例讲解

1. 电商流批一体实践

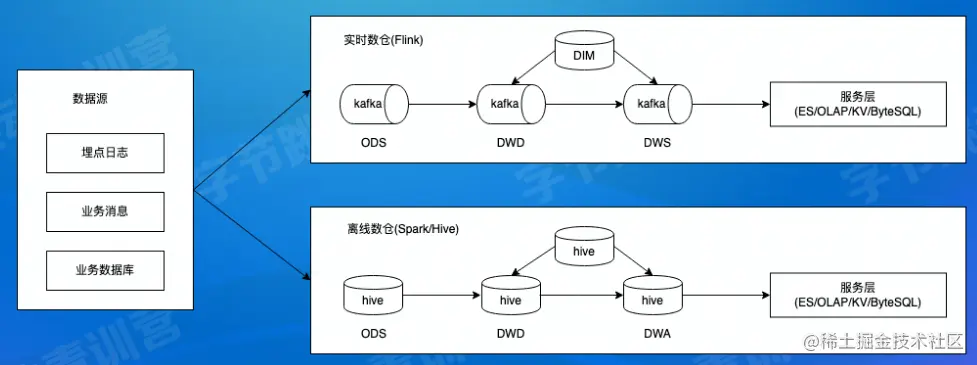

  • 抖音电商业务原有的离线和实时数仓架构如下图:


  • Flink社区的现状


  • 演进目标


  • 目前电商业务数据分为离线数仓和实时数仓建设，离线和实时数据源，计算引擎和业务代码没有统一，在开发相同需求的时候经常需要离线和实时对齐口径，同时，由于需要维护两套计算路径，对运维也带来压力
  • 从数据源，业务逻辑，计算引擎完成统一，提高开发和运维效率

2. Flink OLAP场景实践

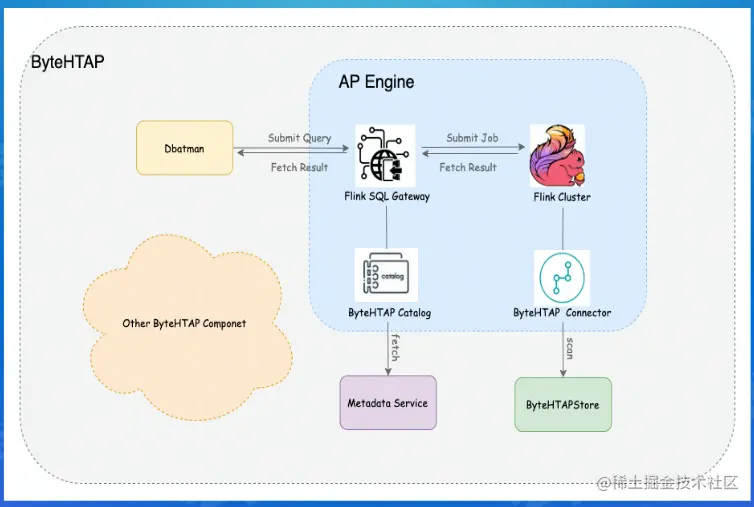

  • Flink的OLAP在字节内部的场景主要是HTAP场景



五、课程总结

这次课老师向我们介绍了什么是Flink，Flink的整体架构以及相关的核心概念，Flink的架构优化，最后用一些具体的实践案例来帮助我们理解Flink，让我对于Flink有了更深一步的认识

本次学习让我意识到预习的重要性，上第一次课时因为不是很适应，直接去听课，发现自己什么都听不懂。这次课之前，我浏览了学员手册，同时也阅读了部分学员手册里推荐的文章，虽然有些地方还是听不太懂，但相较于上一次课有了很大进步，希望后面能够坚持课前预习，每天都比昨天有进步！

引用参考

内容主要参考了王蒙老师在「流/批/OLAP 一体的 Flink 引擎介绍」课程里所教授的内容，图片来自于老师的PPT，链接如下： 流_批_OLAP 一体的 Flink 引擎 - 王蒙 - ppt.pptx - 飞书文档 (feishu.cn)
