课堂内容

大数据计算架构的历史

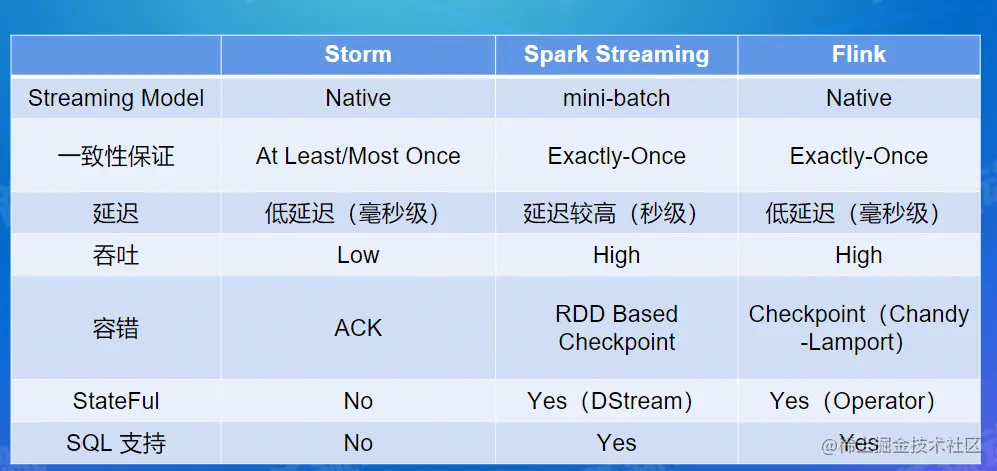

流式计算引擎的角逐

storm,spark streaming和flink，最终Flink脱颖而出。

Flink的社区生态

kalfa,rocketMQ,rabbitMQ 做数据吞吐，消息队列
redits KA类型的数据库
HDFS,Hive 离线的数据库
Clickhouse 做交互分析,OL类型

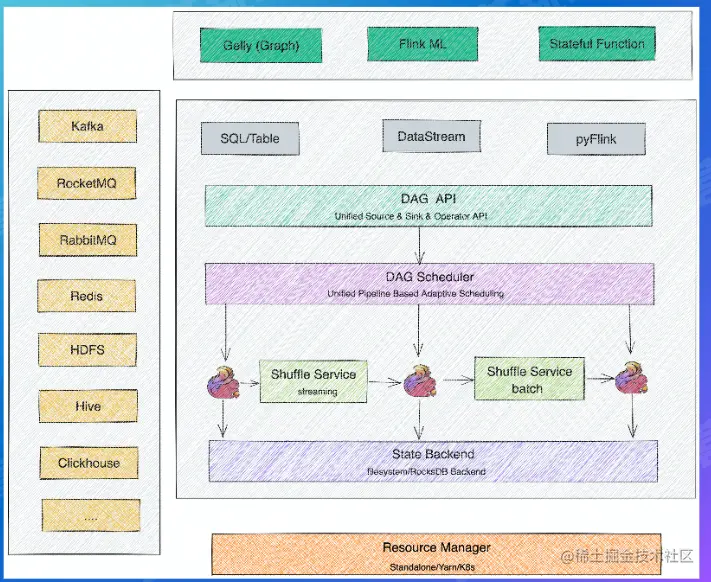

Flink的分层架构

最上面的SDK层是接口，有SQL,JAVA,PYTHON三种。然后是执行引擎层（runtime层）就是将你的程序转变成DAG的逻辑图，再交给Scheduler（调度层）形成物理计划变成task,task之间用Shuffle Service传输数据，最后这个Stdte Backend用来存储一些状态，下面橙色的是用于资源管理的框架。

Flink的总体框架

client:用于将SDK的东西转为DGA API
JM:负责任务的协调，调度
TM:负责task的执行和数据交换Shuffle

JM的内部架构

Flink作业实例

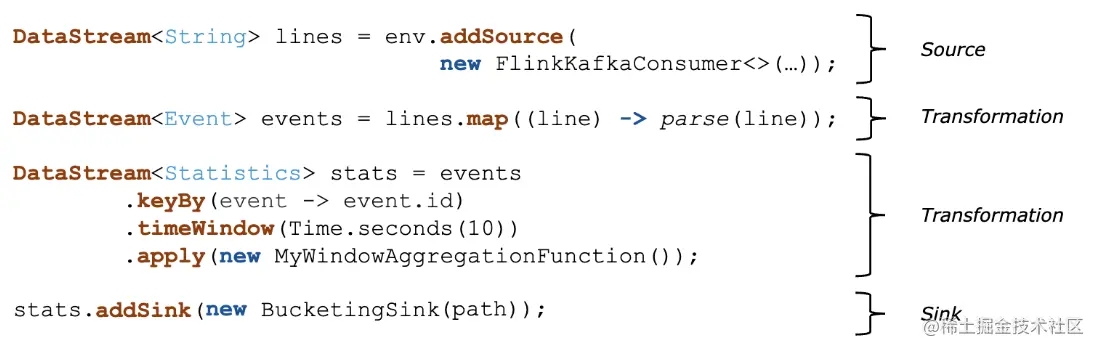

流式wordcount:从kafka中读取一个实时数据流，每10s统计一次单词出现的次数。代码如下：

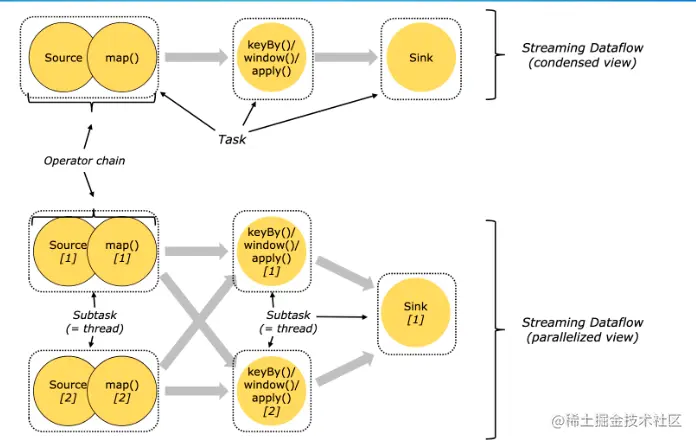

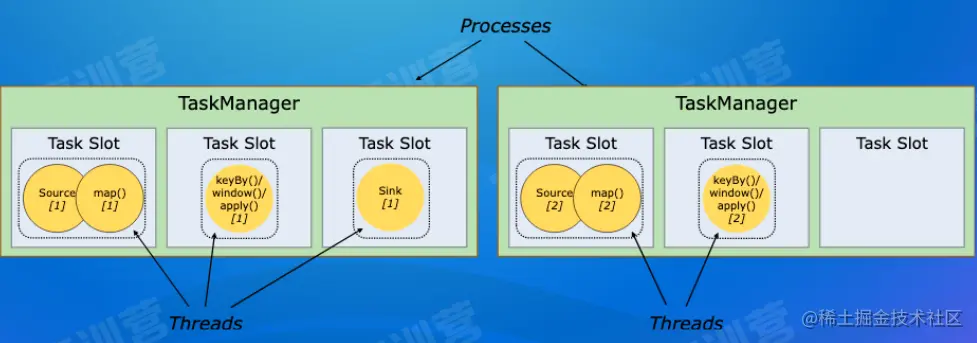

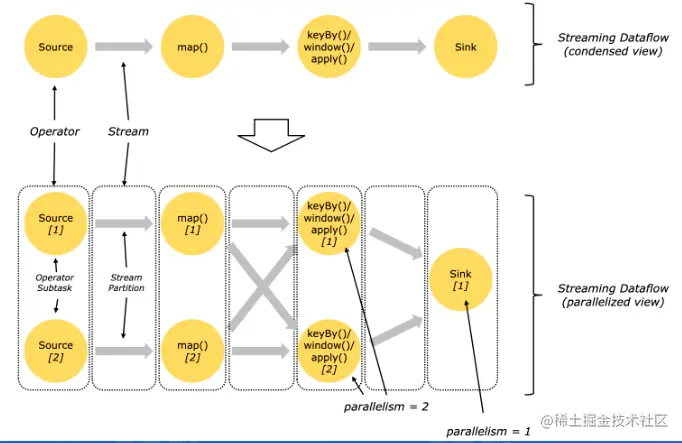

首先是new一个consumer，然后用map解析，登记keyby，划定时间节点，apply用来下达计数的功能，最后用sink写出输出。这个过程如果是多并发的，那么streaming dateflow graph就会变成parallel dateflow。同时为了高效我们会在过程中添加OperatorChain,最后将这些task调度到TM的solt中执行。具体过程如下

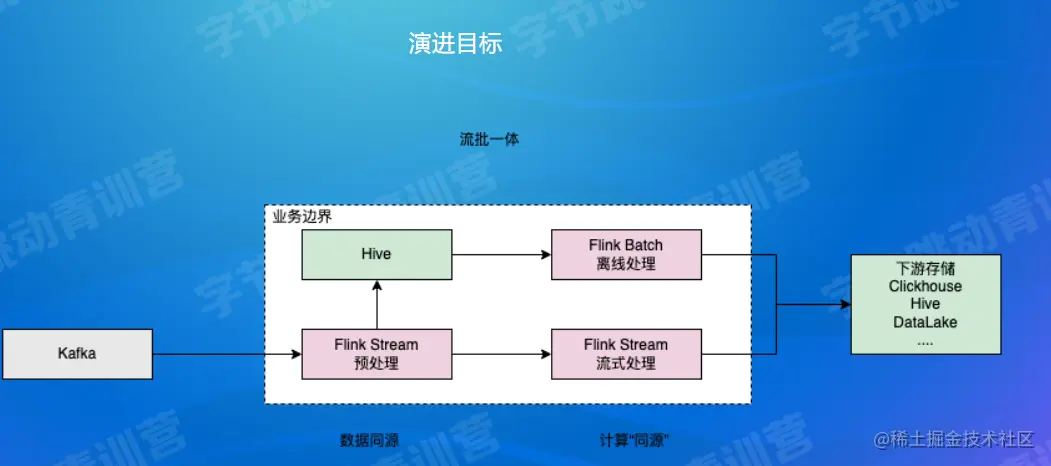

Flink如何做到流批一体

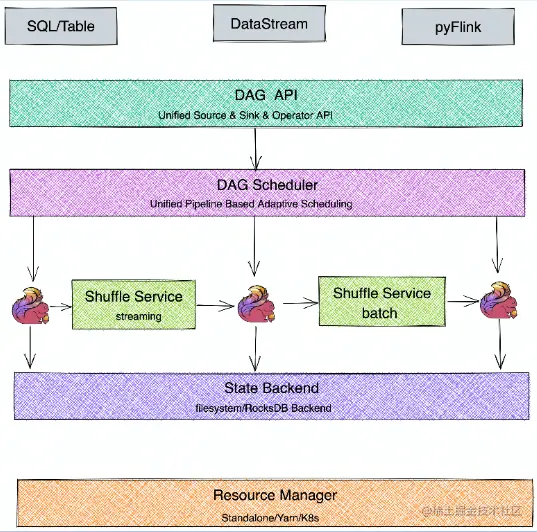

首先我们要知道everything is streams,批式数据也是一种数据流，是某段时间的流切片。因此我们只需要一个流引擎，并要求他支持不同场景的扩展性。而Flink是流式计算引擎的代表，并且他的以下架构层能支持流和批，所以Flink做到了流批一体。

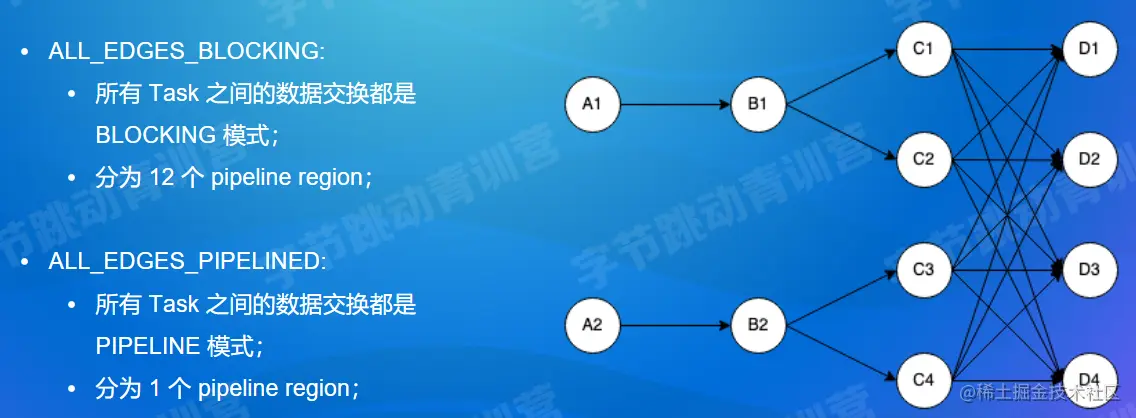

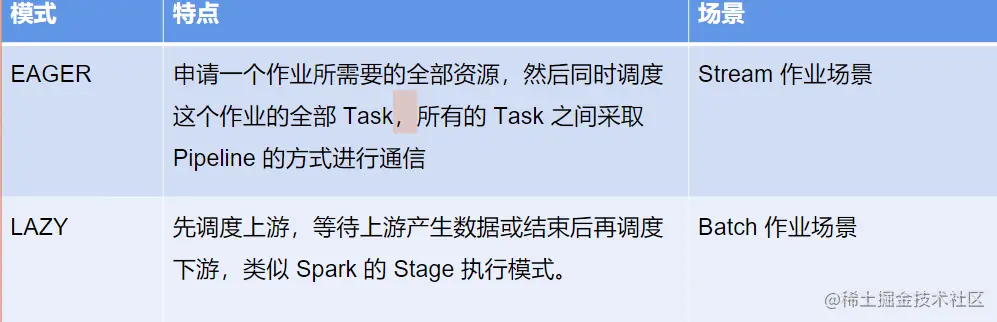

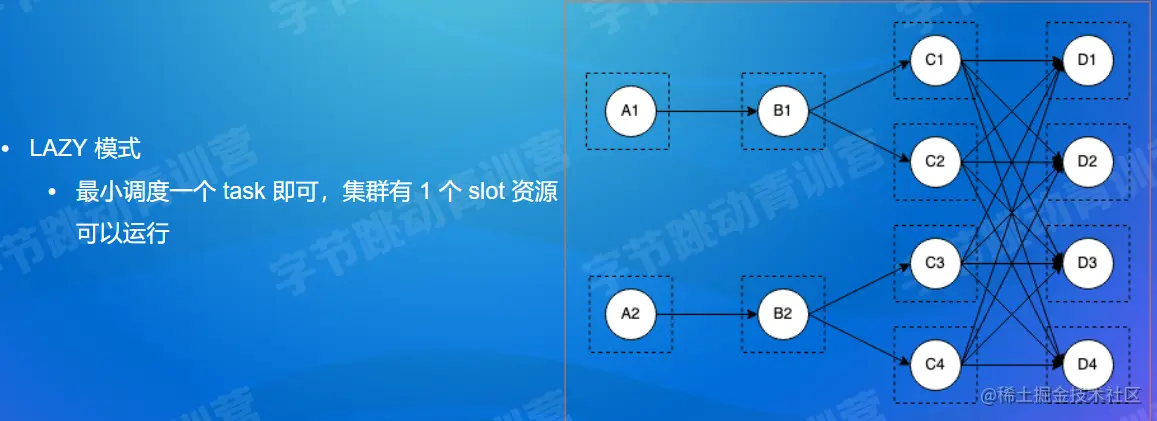

接下来我们来认识一下Scheduler层和Shuffle Service层，首先Scheduler层是将作业中的DAG转化为TASK，这一部分有两种调度方法，EAGER（用于流计算）LAZY（用于批计算），EAGER要运行需要全部的资源调度和task，但是LAZY不用只要一个task就可以。同时EAGER的task之间用pipeline通讯，则可以将这些task看成是一个pipeline Region。Blocking和pipeline的区别就是前置要落盘（写入磁盘），而pipeline写在内存里不落盘。

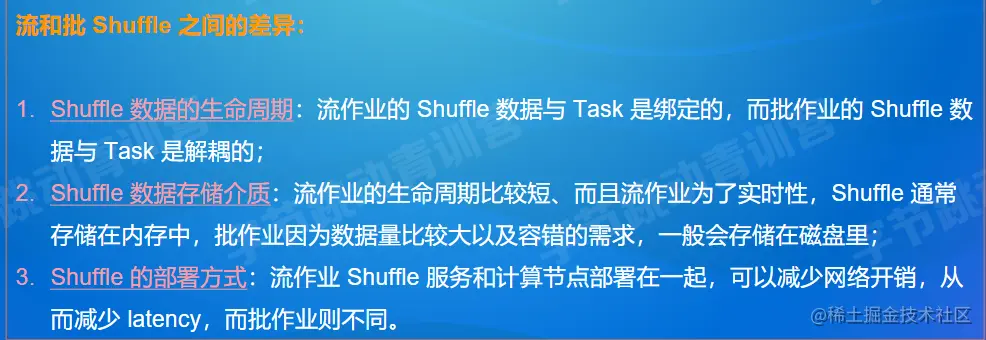

第二Shuffle Service层，shuffle是分布式计算中，用来连接上下游数据交互的过程，针对不同的框架可分为两种方式：一基于文件的pull base shuffle（批）,如spark,MR,适合大规模批计算，容错性和稳定性高。二基于pipeline的push base shuffle（流）,如Flink,strom，低延迟高性能。流和批shuffle之间的差异如下图在streaming和OLAP场景下，我们用基于pipeline的shuffle。在Batch场景下，我们用Blocking的shuffle。然后为了流批一体我们将这两个shuffle抽象出一些公共模块构成一个shuffl service。如下图的shuffle Master
