这是我参与「第四届青训营 」笔记创作活动的的第3天

一、作业要求

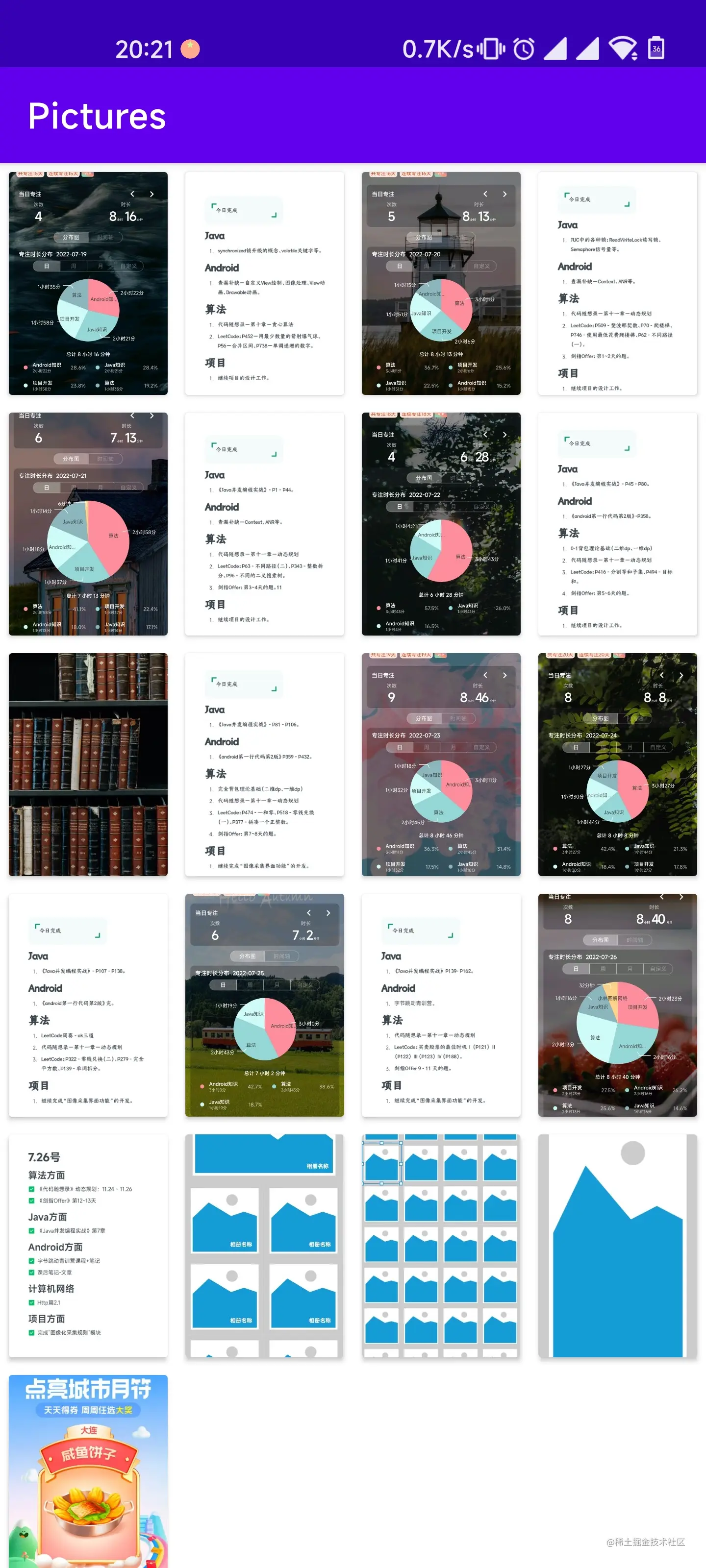

尝试仿照系统相册实现一个图库APP：

二、作业分析

我们需要先对程序进行需求分析，想一想一个简单的图库App中应该具备哪些功能。将这些功能全部整理出来之后，我们才好一一实现。这里我认为一个图库App至少应该具备以下功能：

• 可以展示我们手机的相册。
• 可以查看每个相册的图片。
• 可以对每个图片进行大图浏览。

分析完功能需求之后，我们从几大方面去分析应该怎么去实现。

1. 我们可以通过ContentProvider(内容提供者)这个组件去获取手机的照片数据。
2. 我们需要至少三个界面（一个用于展示相册、一个用于展示相册内容、一个用于展示大图），我们这里使用Activity+Fragment的页面架构，当然你也可以使用三个Activity。
3. 获取手机图片需要读取手机存储的权限，我们需要在清单文件中声明，由于此权限系统认为是危险权限，在android6.0及以上版本需要动态申请权限。

三、App实现

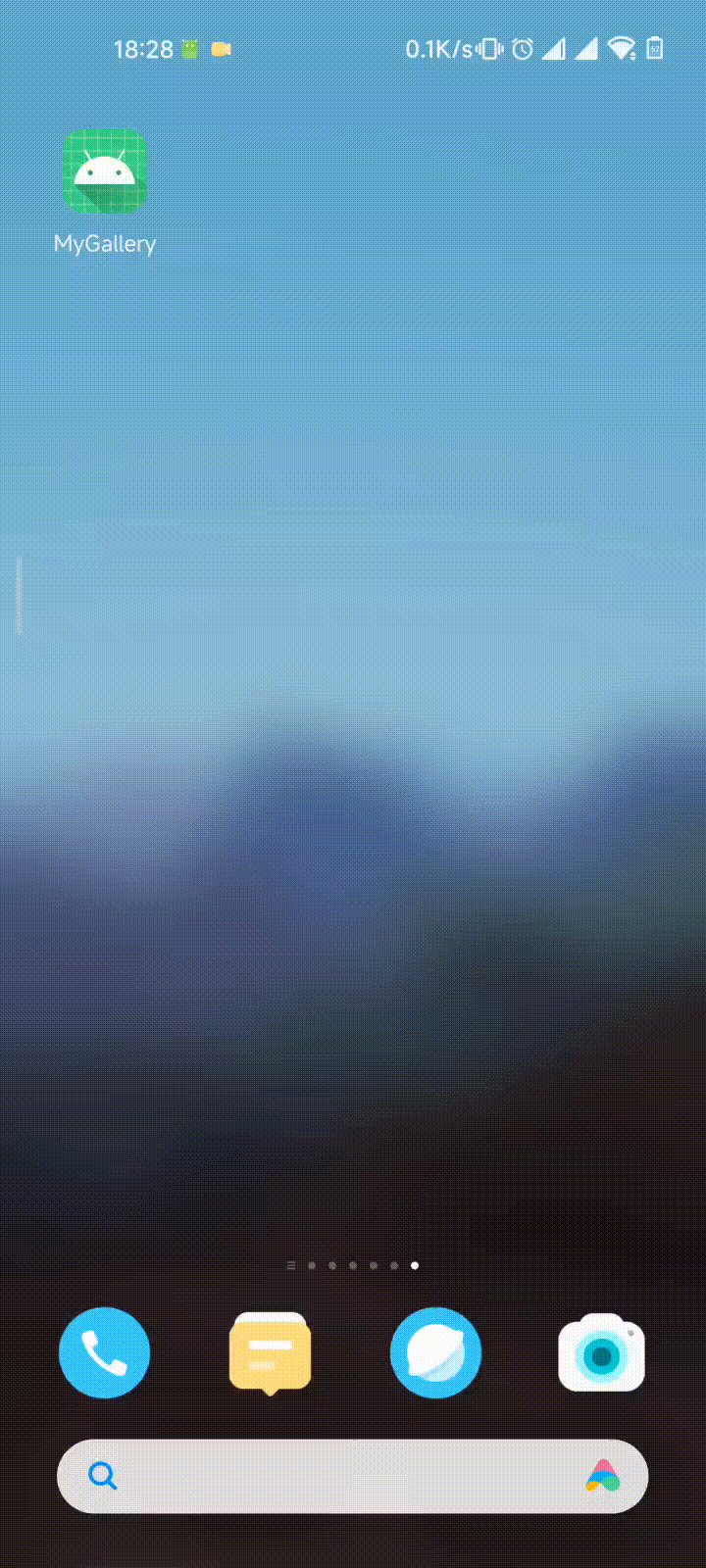

先给大家看一下我做的效果：

经过上述的分析，我们的任务就很清晰了，然后就开始实现吧。

1. 数据获取

获取系统相册

通过ContentResolver可以去查询手机图片。
我们先看一下ContentResolver的查询方法。

public final Cursor query (Uri uri,
                String[] projection,
                Bundle queryArgs,
                CancellationSignal cancellationSignal)
public final Cursor query (Uri uri,
                String[] projection,
                String selection,
                String[] selectionArgs,
                String sortOrder)

这是方法的关键变量描述：

参数名	描述
uri	用于检索内容的 URI，使用 content:// 方案。该值不能为null
projection	要返回的列的列表，传递 null 将返回所有列。
selection	条件过滤器，格式化为 SQL WHERE 子句（不包括 WHERE 本身），传递 null 将返回所有行。
selectionArgs	您可以在选择中包含?，它将被 selectionArgs 中的值替换，按照它们在选择中出现的顺序。这些值将绑定为字符串。这个值可能是null。
sortOrder	如何对行进行排序，格式化为 SQL ORDER BY 子句（不包括 ORDER BY 本身）
queryArgs	包含操作所需的附加信息的 Bundle。参数可能包括 SQL 样式参数，例如，但请注意，每个单独提供程序的文档将指示它们支持哪些参数。

我们只需要相册，所以需要对数据进行去重，也就是根据列分组。
projection是我们筛选的列，对于相册，我们只需要相册名称、相册ID、相册封面图即可。
BUCKET_DISPLAY_NAME：相册名称
BUCKET_ID：相册ID
DATA：图片路径
date_added：相册创建时间
因为query方法不能直接进行分组操作，这里我们在selection这里用了一个小技巧，对相册名称进行分组，并按相册添加时间进行降序。

ContentResolver resolver = context.getContentResolver();
// 目标Uri
Uri uri = MediaStore.Images.Media.EXTERNAL_CONTENT_URI;
String[] projection = new String[]{
        MediaStore.Images.Media.BUCKET_DISPLAY_NAME,
        MediaStore.Images.Media.BUCKET_ID,
        MediaStore.Images.Media.DATA
};
cursor = resolver.query(uri, projection, "0=0) group by (bucket_display_name", null, "date_added desc");

但在android 11及之后，谷歌官方做了一些变动，为了一些安全（防止SQL注入），所以不能之间在query方法上通过显式地进行分组，排序等操作，需要在Bundle中传递你的更多要求（比如分组、排序、分页等操作）。
为了适配更高版本的android系统，我也写了高版本的代码。

projection = new String[]{
        MediaStore.Images.Media.BUCKET_DISPLAY_NAME,
        MediaStore.Images.Media.BUCKET_ID,
        MediaStore.Images.Media.DATA};
Bundle bundle = new Bundle();
// 给BUCKET_DISPLAY_NAME分组
bundle.putString(ContentResolver.QUERY_ARG_SQL_GROUP_BY,MediaStore.Images.Media.BUCKET_DISPLAY_NAME);
// 设置排序
bundle.putString(ContentResolver.QUERY_ARG_SQL_SORT_ORDER,"date_added desc");
cursor = resolver.query(uri, projection, bundle, null);

这里我定义了一个Bucket实体类用于存放相册的消息，当然遍历完数据记得关闭cursor。

if (cursor != null) {
    while (cursor.moveToNext()) {
        Bucket bucket = new Bucket();
        bucket.setBucketName(cursor.getString(0));
        bucket.setBucketId(cursor.getInt(1));
        bucket.setCover(cursor.getString(2));
        buckets.add(bucket);
    }
    cursor.close();
}

这样我们就完成了获取相册的任务。

通过相册获取图片

根据相册获取获取图片和上面的代码也差不多，我们利用上面返回的相册ID再通过query方法筛选来得到此相册的图片。
具体实现代码：

// 内容接收者
ContentResolver resolver = context.getContentResolver();
// 目标Uri
Uri uri = MediaStore.Images.Media.EXTERNAL_CONTENT_URI;
// 筛选列值
String[] projection = new String[]{
        MediaStore.Images.Media.DATA
};
// 结果游标
Cursor cursor;
if (android.os.Build.VERSION.SDK_INT >= android.os.Build.VERSION_CODES.R) { // 适配android11
    Bundle bundle = new Bundle();
    // 设置查询条件
    bundle.putString(ContentResolver.QUERY_ARG_SQL_SELECTION, "bucket_id=?");
    bundle.putStringArray(ContentResolver.QUERY_ARG_SQL_SELECTION_ARGS, new String[]{String.valueOf(BucketId)});
    cursor = resolver.query(uri, projection, bundle, null);
} else {
    cursor = resolver.query(uri, projection, "bucket_id=?", new String[]{String.valueOf(BucketId)}, null);
}

这样我们的数据获取就完成了，接下来就是开始实现界面了。

2. 界面实现

我采用单Activity + Fragment的方式实现这个图库App。
Activity的布局文件就只有一个布局 -> FragmentContainerView
然后我创建了三个Fragment（首页、相册内容页、大图页）以及对应的布局文件。
我在@navigation/activity_main文件中指定了这三个fragment，指定了它们的动作是首页 -> 相册内容页 -> 大图页。

<androidx.fragment.app.FragmentContainerView xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/fragment_container_view"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:name="androidx.navigation.fragment.NavHostFragment"
    app:defaultNavHost="true"
    app:navGraph="@navigation/activity_main"
    tools:context=".view.MainActivity" />

记得Activity要在清单文件中声明哦。接下来我们看一下三个Fragment的具体布局。

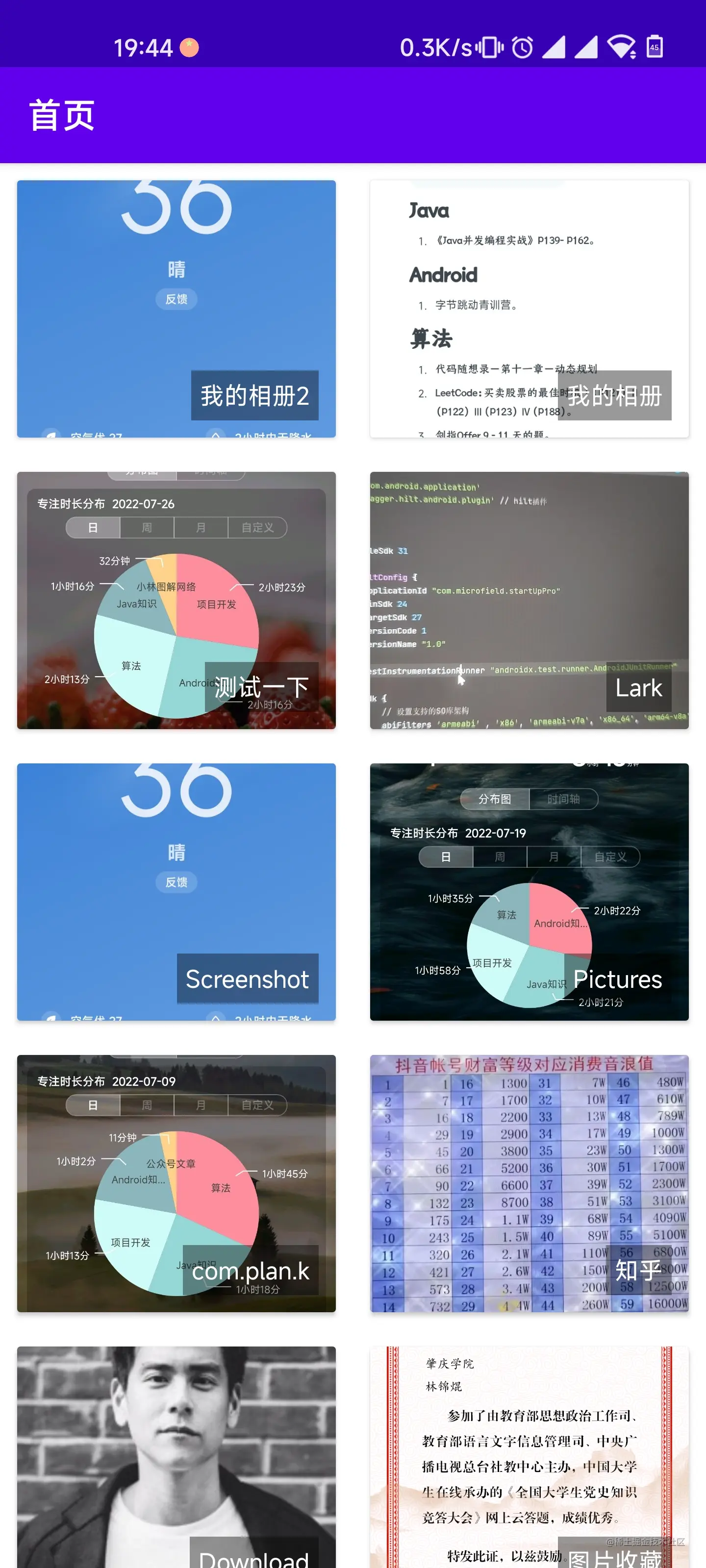

相册页面(首页)

我们根据图片分析，需要一个网格列表去显示我们的相册，我们可以选择GridLayout + Adapter或者RecyclerView + Adapter，这里我选用RecyclerView + Adapter的方式。

1. 在相册页面的布局文件中加入RecyclerView
   RecyclerView是一个很灵活的列表，它支持多种布局管理器，而且相比ListView也进行了很多性能优化。 fragment_home.xml(布局文件代码)

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    tools:context=".view.home.HomeFragment">

    <androidx.recyclerview.widget.RecyclerView
        android:id="@+id/recyclerView"
        android:layout_width="match_parent"
        android:layout_height="match_parent"/>

</LinearLayout>

2. 可以看到图中的每个相册都是一个item，我们还需要创建一个布局文件去实现item的布局代码。 list_bucket_view.xml(item布局代码)

<?xml version="1.0" encoding="utf-8"?>
<androidx.cardview.widget.CardView xmlns:android="http://schemas.android.com/apk/res/android"
    android:orientation="vertical"
    android:layout_width="match_parent"
    android:layout_height="150dp"
    android:layout_margin="10dp">

    <RelativeLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <ImageView
            android:id="@+id/coverView"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:src="@mipmap/ic_launcher"
            android:scaleType="centerCrop"/>

        <TextView
            android:id="@+id/bucketName"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="相册名称"
            android:layout_alignParentBottom="true"
            android:layout_alignParentEnd="true"
            android:padding="5dp"
            android:layout_margin="10dp"
            android:textColor="@color/white"
            android:maxLength="10"
            android:ellipsize="end"
            android:background="#66000000"/>

    </RelativeLayout>

</androidx.cardview.widget.CardView>

3. 在HomeFragment中动态检查“读取手机存储”权限，没有这个权限我们是获取不到图片的，而且还会报错。
   当然首先要在清单文件中声明权限

<uses-permission android:name="android.permission.READ_EXTERNAL_STORAGE"/>

@Override
public void onStart() {
    super.onStart();
    // 检查读取手机存储权限
    if (ContextCompat.checkSelfPermission(requireActivity(), Manifest.permission.READ_EXTERNAL_STORAGE)
            != PackageManager.PERMISSION_GRANTED) {
        // 没有权限，去申请
        ActivityCompat.requestPermissions(requireActivity(),new String[]{Manifest.permission.READ_EXTERNAL_STORAGE}, 100);
        return;
    }
    ...
}
// 权限申请回调事件
@Override
public void onPermissionsResult(int requestCode, @NonNull String[] permissions, @NonNull int[] grantResults) {
    if (grantResults[0] == PackageManager.PERMISSION_GRANTED) {
        Toast.makeText(requireActivity(), "授权成功", Toast.LENGTH_SHORT).show();
        onStart();
    } else {
        Toast.makeText(requireActivity(),"授权失败，软件无法正常使用",Toast.LENGTH_SHORT).show();
        requireActivity().finish();
    }
}

4. 将数据显示到列表中，我们需要创建一个Adapter,对于RecyclerView我们还需要创建一个Holder。
   这里还定义了一个OnToPhotoListener接口，用于设置相册点击事件。

public class HomeAdapter extends RecyclerView.Adapter<HomeAdapter.BucketHolder> {

    private final List<Bucket> buckets;

    private final OnToPhotoListener onToPhotoListener;

    public HomeAdapter(List<Bucket> buckets, OnToPhotoListener onToPhotoListener) {
        this.buckets = buckets;
        this.onToPhotoListener = onToPhotoListener;
    }

    @NonNull
    @Override
    public BucketHolder onCreateViewHolder(@NonNull ViewGroup parent, int viewType) {
        View inflate = LayoutInflater.from(parent.getContext()).inflate(R.layout.list_bucket_view, parent,false);
        return new BucketHolder(inflate);
    }

    @Override
    public void onBindViewHolder(@NonNull BucketHolder holder, int position) {
        Bucket bucket = buckets.get(position);
        holder.bucketName.setText(bucket.getBucketName());
        Glide.with(holder.coverView.getContext()).load(new File(bucket.getCover())).into(holder.coverView);
        holder.itemView.setOnClickListener(v -> {
            if (onToPhotoListener != null) {
                onToPhotoListener.onClick(bucket);
            }
        });
    }

    @Override
    public int getItemCount() {
        return buckets.size();
    }

    public static class BucketHolder extends RecyclerView.ViewHolder {

        ImageView coverView;

        TextView bucketName;

        public BucketHolder(@NonNull View itemView) {
            super(itemView);
            coverView = itemView.findViewById(R.id.coverView);
            bucketName = itemView.findViewById(R.id.bucketName);
        }
    }


    public interface OnToPhotoListener {
        void onClick(Bucket bucket);
    }

}

5. 在Fragment中创建并实例化HomeAdapter，并在RecyclerView中设置布局管理器和适配器。
   GridLayoutManager是网格布局管理器，它的构造方法需要传入两个参数，第一个是当前上下文，第二个是每一行显示的列数。

List<Bucket> buckets = BucketUtil.getBuckets(requireActivity());
if (buckets.size() > 0) {
    // 实例化适配器
    HomeAdapter homeAdapter = new HomeAdapter(buckets, bucket -> {
        Bundle bundle = new Bundle();
        bundle.putInt("BucketId",bucket.getBucketId());
        bundle.putString("BucketName",bucket.getBucketName());
        Navigation.findNavController(binding.getRoot()).navigate(R.id.action_homeFragment_to_bucketFragment,bundle);
    });
    // 设置布局管理器
    binding.recyclerView.setLayoutManager(new GridLayoutManager(requireActivity(),2));
    // 设置适配器
    binding.recyclerView.setAdapter(homeAdapter);
}

这样我们的第一个界面就完成了。

相册内容页

可以看到，这个界面和我们的首页是完全一样的，除了每一行的列数以及每个item的视图有一点区别。这里我们还是选择RecyclerView + Adapter的方式。

1. 在相册内容页的布局文件中加入RecyclerView
2. 可以看到图中的每个图片都是一个item，我们还需要创建一个布局文件去实现item的布局代码。
3. 将数据显示到列表中，我们需要创建一个Adapter,对于RecyclerView我们还需要创建一个Holder，当然还需要定义了一个接口用于设置点击事件。
4. 在Fragment中创建并实例化Adapter，并在RecyclerView中设置布局管理器和适配器。

这个页面基本上没有什么变化，所以我也就不贴代码了，当然文末有github链接，可以去下载源码。

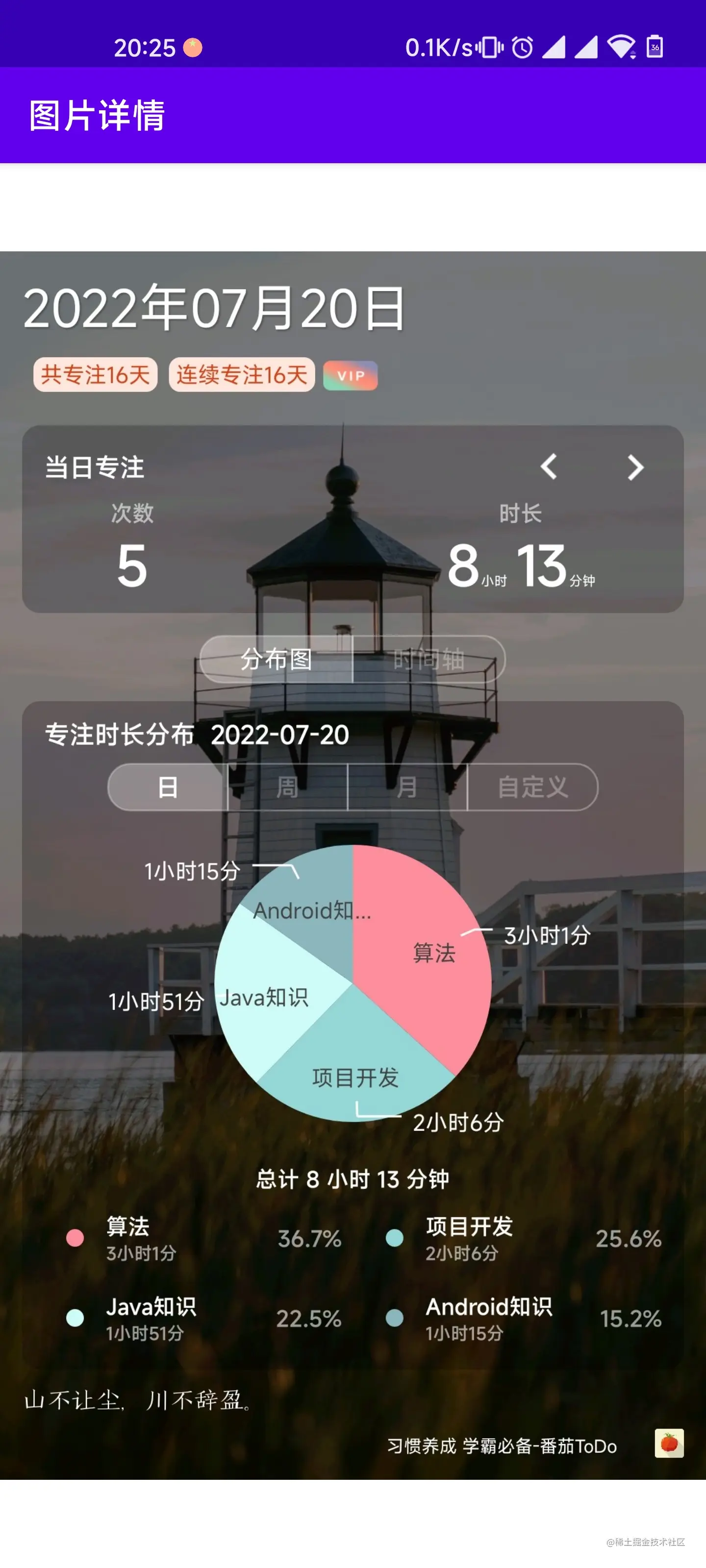

大图页面

其实这个页面的布局很简单，就是一张图片，难点在于我们需要滑动来查看上一张，下一张图片，这里我采用ViewPager2 + Adapter的方式。

1. 在相册页面的布局文件中加入ViewPager2。
   ViewPager2是一个滑动布局，支持横向滑动以及竖向滑动。

<?xml version="1.0" encoding="utf-8"?>
<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".view.photo.PhotoFragment">

    <androidx.viewpager2.widget.ViewPager2
        android:id="@+id/viewPager2"
        android:layout_width="match_parent"
        android:layout_height="match_parent"/>

</FrameLayout>

2. 准备一个Fragment以及对应的布局文件去显示我们的大图。

public class PictureFragment extends Fragment {

    private final String path;

    private FragmentPictureBinding binding;

    public PictureFragment(String path) {
        this.path = path;
    }

    @Override
    public View onCreateView(@NonNull LayoutInflater inflater, ViewGroup container,
                             Bundle savedInstanceState) {
        binding = FragmentPictureBinding.inflate(inflater,container,false);
        return binding.getRoot();
    }

    @Override
    public void onStart() {
        super.onStart();
        Glide.with(requireActivity()).load(new File(path)).into(binding.imageView);
    }


}

<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".view.photo.PhotoFragment">


    <ImageView
        android:id="@+id/imageView"
        android:layout_width="match_parent"
        android:layout_height="match_parent" />

</FrameLayout>

3. 创建一个Adapter继承于FragmentStateAdapter,并重写相关方法。

public class ViewPagerAdapter extends FragmentStateAdapter {

    private final ArrayList<String> photos;

    public ViewPagerAdapter(@NonNull FragmentManager fragmentManager, @NonNull Lifecycle lifecycle, ArrayList<String> photos) {
        super(fragmentManager, lifecycle);
        this.photos = photos;
    }

    @NonNull
    @Override
    public Fragment createFragment(int position) {
        return new PictureFragment(photos.get(position));
    }

    @Override
    public int getItemCount() {
        return photos.size();
    }

}

4. 接收上一个页面传递过来的数据：图片数据、当前选中的图片位置。

if (getArguments() != null) {
    photos = getArguments().getStringArrayList("photos");
    cur = getArguments().getInt("cur");
}

5. 在Fragment中创建并实例化Adapter，并给ViewPager2设置适配器。

ViewPagerAdapter viewPagerAdapter = new ViewPagerAdapter(requireActivity().getSupportFragmentManager(), getLifecycle(), photos);
// 给viewPager2控件设置适配器
binding.viewPager2.setAdapter(viewPagerAdapter);
binding.viewPager2.setPageTransformer(new ZoomOutPageTransformer());
new Handler().post(() -> {
    binding.viewPager2.setCurrentItem(cur);
});

3. 图片加载

通过上述的操作，我们就完成了我们的简单图库App，当然图片加载是一个耗时的操作，所以我在加载图片的时候也使用到了一个图片加载框架-Glide，如果让图片都在主线程加载是会产生卡顿的，而且一些大图如果没有经过压缩等操作，还可能会导致内存溢出，但图片加载框架帮我们解决了这些问题，当然有能力的同学也可以去了解Glide框架的原理。

四、总结

虽然是一个简单的图库App，但用到的东西挺多的。

• 组件：Activity、Fragment、ContentResolver
• UI控件：FragmentContainerView、ImageView、TextView、RecyclerView、ViewPager2等。
• 其它：动态申请权限、Glide图片加载框架等。

有点小伙伴会发现，其实我写的这个图库App只是一个粗略的版本，真正的图库App还有很多地方可以去优化。

• 数据持久化：目前通过内容提供者获取的数据都只是存储在内存中，我们需要将它存储在我们的数据库，这样方便我们进行一些其它操作。 -> 对应android的数据存储(SQLite)
• 查看图片具体消息：我目前就是查询了图片的路径，其实还可以查询图片的更多消息：比如图片大小、创建时间等等。
• 列表分页显示，实现上拉加载更多，下拉刷新功能。
• 当然还有更多优化的点，这需要我们学习更多的知识。

五、项目源码

这是本项目的github链接：图库 App 1.0，可以star一下。

• Bucket：相册信息实体类
• util：获取相册列表、相册图片列表的工具类
• bucket文件夹：相册内容页
• home文件夹：首页
• photo文件夹：大图页
  其中ZoomOutPageTransformer是缩小页面转换器

六、结语

如果喜欢或有所帮助的话，希望能点赞关注，鼓励一下作者。
如果文章有不正确或存疑的地方，欢迎评论指出。
