一、为什么选择Flink进行流式计算

1、大数据解决方案发展史

1）Hadoop：分布式、Map-Reduce、离线计算

2）Spark：批处理、流处理（Spark Streaming 解决方案：把数据切成微批，比如每2秒一个批）、SQL高阶API、内存迭代计算

3）Flink：流计算、实时、流批一体、Streaming（流）/Batch（批） SQL

2、为什么需要流式计算

大数据的实时性可以给一些业务带来更大的价值，比如根据用户行为数据实时推荐内容、监测业务系统的健康状态、监测异常交易行为。

批式计算可以简单理解为“需要等一批数据到齐之后，才开始处理”。由于批式计算不是实时计算，因此也称它为“离线计算”。批式计算处理的数据集是静态数据集。计算时长以小时、天为单位。

由于大数据实时性的需求，大数据计算架构模式也从批式计算转变为流式计算。

流式计算可以理解为数据（水）通过水管源源不断流向水龙头，在水管中先对数据进行基本的处理，处理后的数据流向业务下游，直到业务处理完成。数据源不断更新，流式计算作业24小时不断运行。

3、为什么选择Flink

Everything is a stream. 对于有边界的数据集（比如批数据集）、无边界的数据集（比如消息队列）都能在Flink里被抽象成流。得益于这种底层抽象，使得Flink能够处理各种数据。而Flink的SQL支持，能够促进普及使用，降低业务维护成本。

Flink能够保证每个数据被处理一次，延迟性在毫秒级（Spark Streaming延迟在秒级），能够吞吐的数据量大，提供了内置的对于状态一致性的处理，重启后可以完整恢复中间状态。

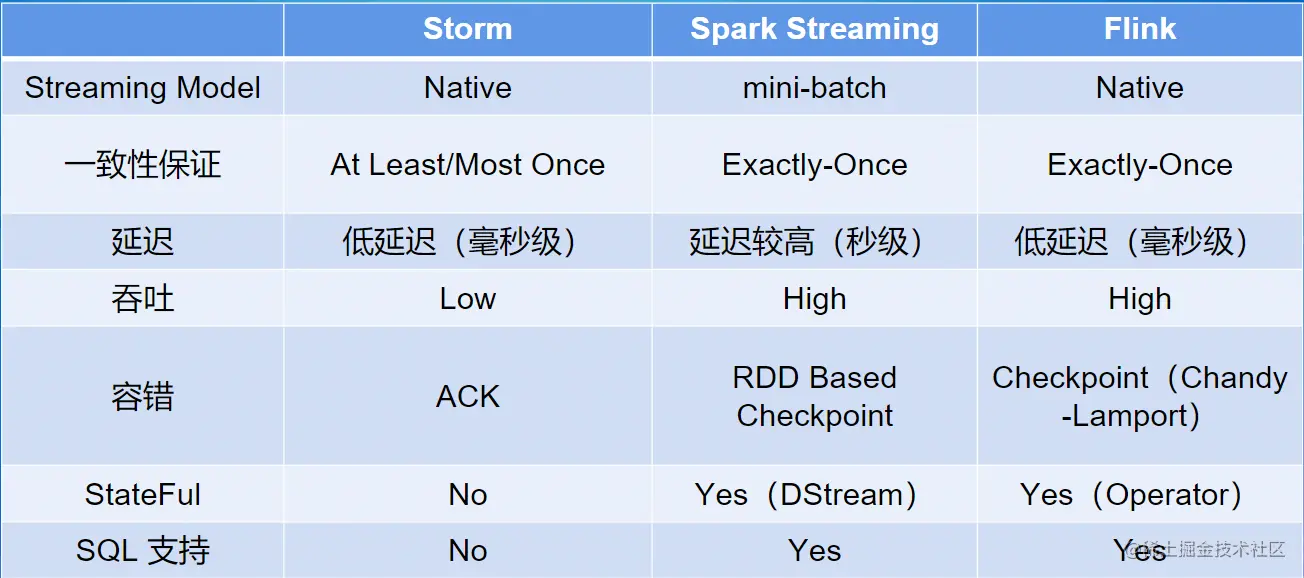

1）流式计算框架对比

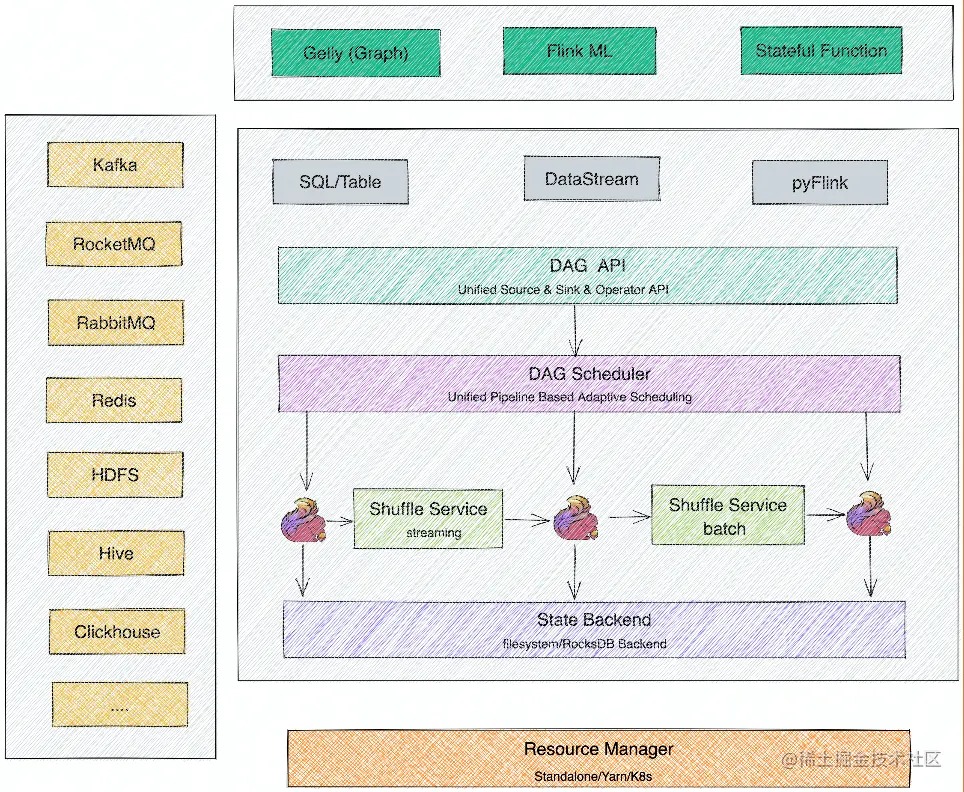

2）Flink社区的开源生态

Flink的开源生态优秀。Flink是个计算框架，本身没有数据存储的能力，但是能够和大多数数据存储引擎（消息队列：Kafka、RocketMQ、RabbitMQ；Key-Value型：Redis；离线数据源：HDFS、Hive；OLAP相关：Clikhouse）进行比较好的集成。

二、Flink架构

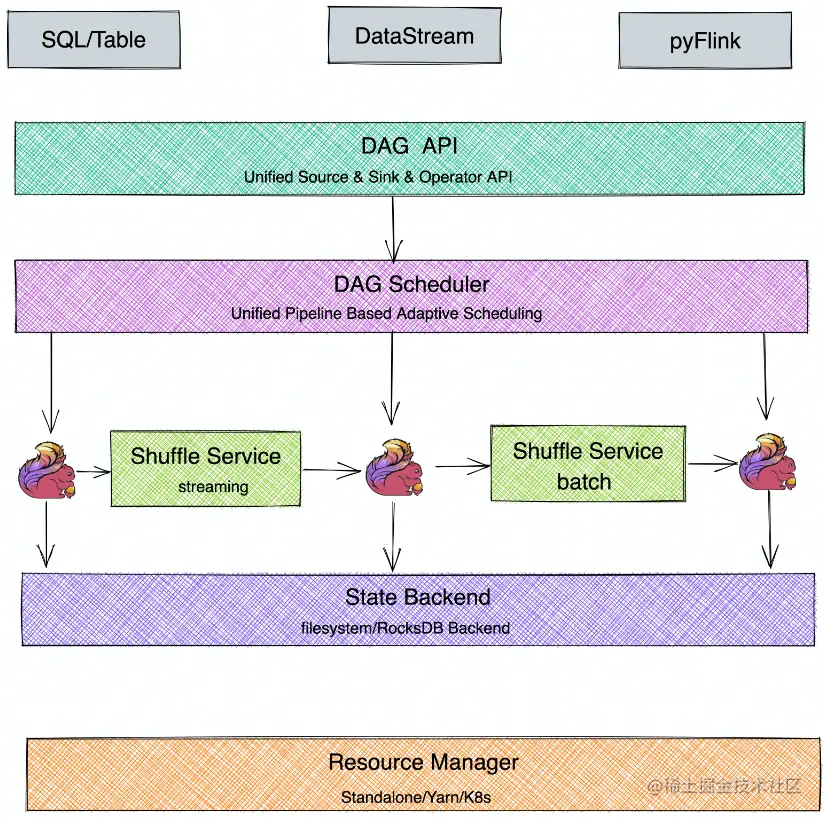

1、Flink的分层架构

1）SDK层

①SQL相关的API ②DataStream（JAVA）相关的API ③Python相关的API

2）执行引擎层（Runtime层）

①翻译：将SDK层的描述翻译为DAG（有向无环图），用于描述数据处理的逻辑。

②调度：将DAG转化为分布式环境下的TASK，将TASK分配到不同的worker节点（也叫TaskManager，TM）执行，TASK之间通过Shuffle Service 进行数据交换

3）状态存储层

负责存储算子的状态信息。如果有状态相关的处理，可将状态数据存储在Flink State Backend里。

4）资源管理层

支持将Flink部署在不同环境中，如Linux、Windows、K8S、Yarn...

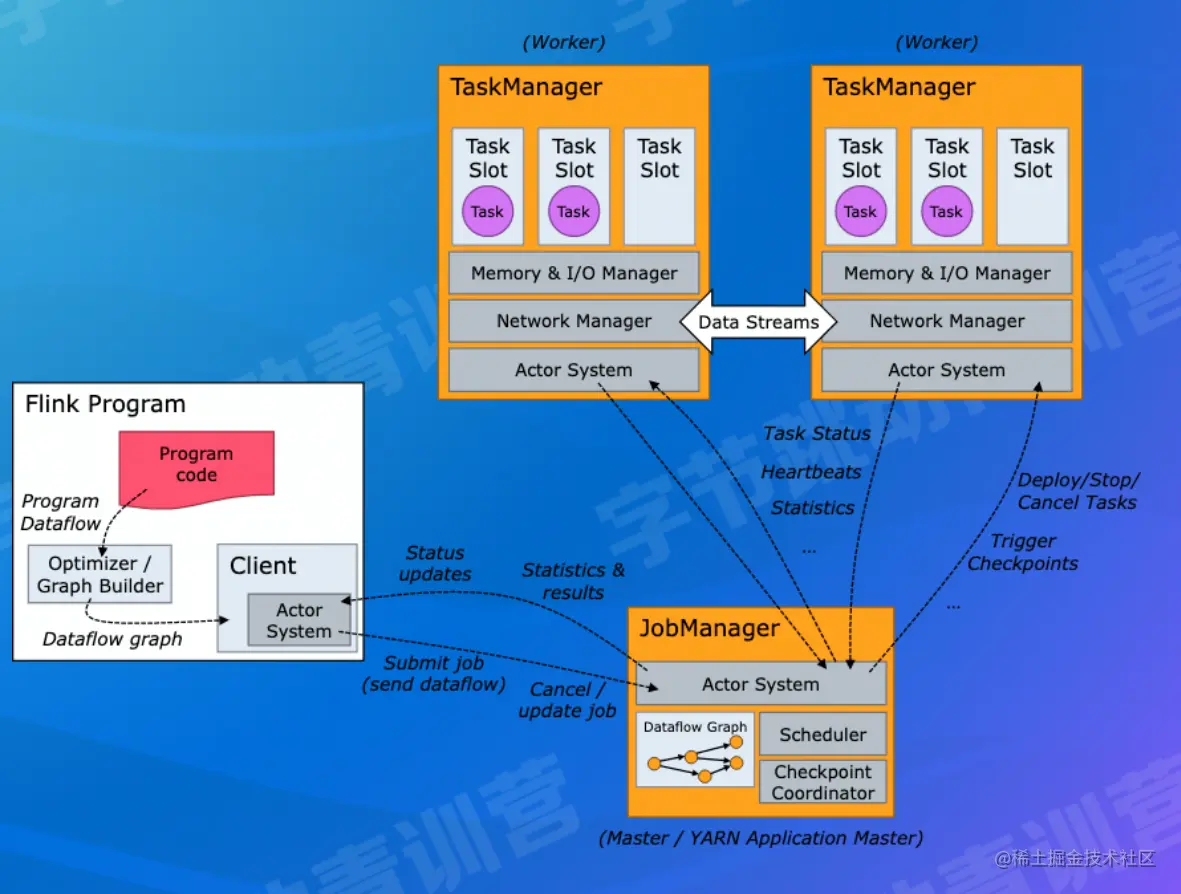

2、Flink整体架构

1）一个Flink集群，主要包含JM、TM两个核心组件

①JobManager（JM）：负责整个任务的协调工作，包括：调度Task；触发协调Tsak做Checkpoint；协调容错恢复...

②TaskManager（TM）：负责执行一个DataFlow Graph的各个Task以及data streams的buffer（缓冲）和数据交换

代码写在Client端，将用户代码转换为Dataflow graph（可理解为DAG逻辑执行图），传给JobManager。JM将逻辑执行图转化为物理执行图，并将物理执行图相关的Task分配到TM端。

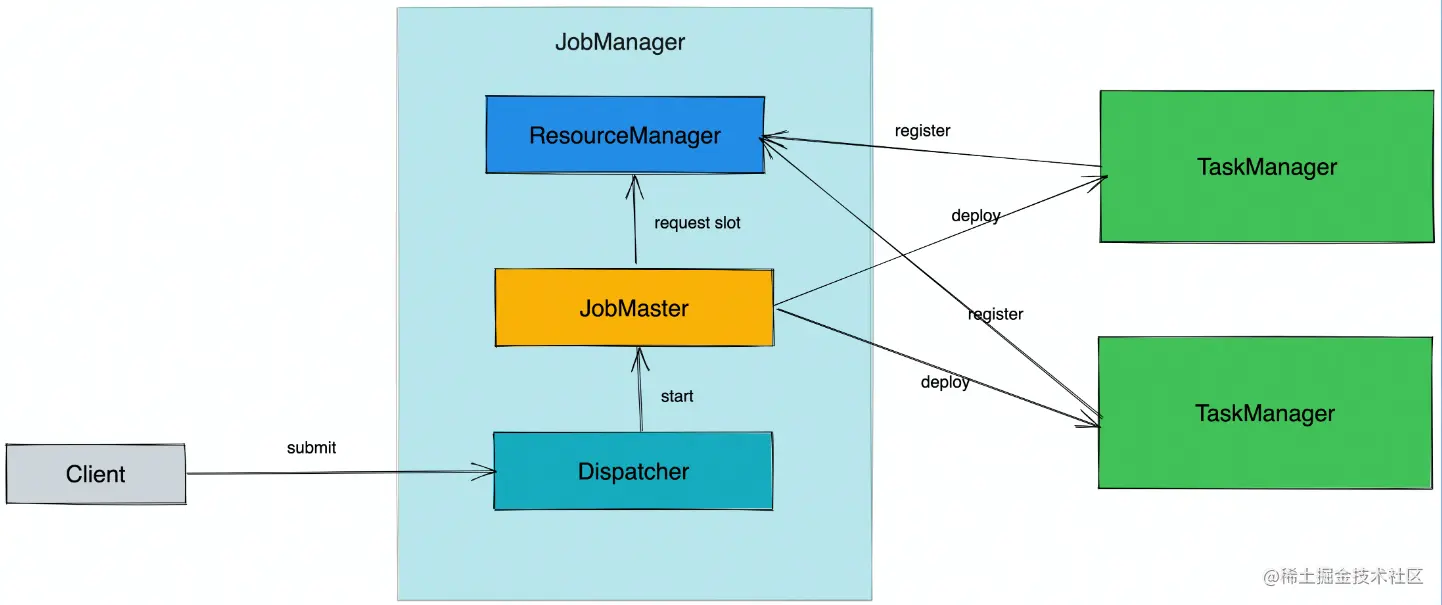

2）JobManger的架构与职责

Dispatcher接收Client端提交的job，为这些job拉起JobMaster，如果JobMaster挂掉之后，Dispatcher可以恢复作业。

JobMaster负责管理一个job的整个生命周期，会向ResourceManager申请slot（插槽，一个插槽能放定量的task）。

ResourceManager负责slot资源的管理和调度。收到JobMaster的slot申请之后，会调用（假设运行在K8S上）K8S的API去拉起一些资源（TM）。

TM被拉起后，会向ResourceManager发起注册。JobMaster收到ResourceManager批准的资源后，把Task部署在对应的worker节点（也叫TM）上。

3、Flink作业示例

流式的wordCount：从kafka中读取一个实时数据流，每10秒统计一次单词出现次数，输出到下游系统里。DataStream实现代码如下：

/*Source*/
DataStream<String> lines = env.addSource(new FlinkKafkaConsumer<>(...));
/*
1、如果想要创建一个Flink作业，必须先声明环境变量env。比如我想从卡夫卡中读一个数据源，所以用“env.addSource()”。
2、FlinkKafkaConsumer是用户使用Kafka作为Source进行编程的入口，用户可以指明卡夫卡的地址/topic是哪个，它就会从卡夫卡中读取（也叫消费）相关的数据。
3、DataStream<String>的“String”意味着处理后的格式是String。
*/
​
/*Transformation解析*/
DataStream<Event> envents = lines.map((line) -> parse(line));
/*
1、map代表对数据集进行一对一的解析处理
2、map((line) -> parse(line))代表每读一行，就对这行调用parse
3、parse可以按空格拆分单词
4、<Event>：单词拆分为Event的格式
*/
​
/*Transformation*/
DataStream<Statistics> stats = events
    keyBy(event -> event.id)//逻辑地将一个流拆分成不相连的分区，每个分区包含相同key的元素。在内部通过哈希分区实现的。
    timeWindow(Time.seconds(10))//设计了一个10s的窗口
    apply(new MyWindowAggregationFunction());//实现统计单词频次的功能
​
/*Sink*/
stats.addSink(new BucketingSink(path));//把数据写入下游系统

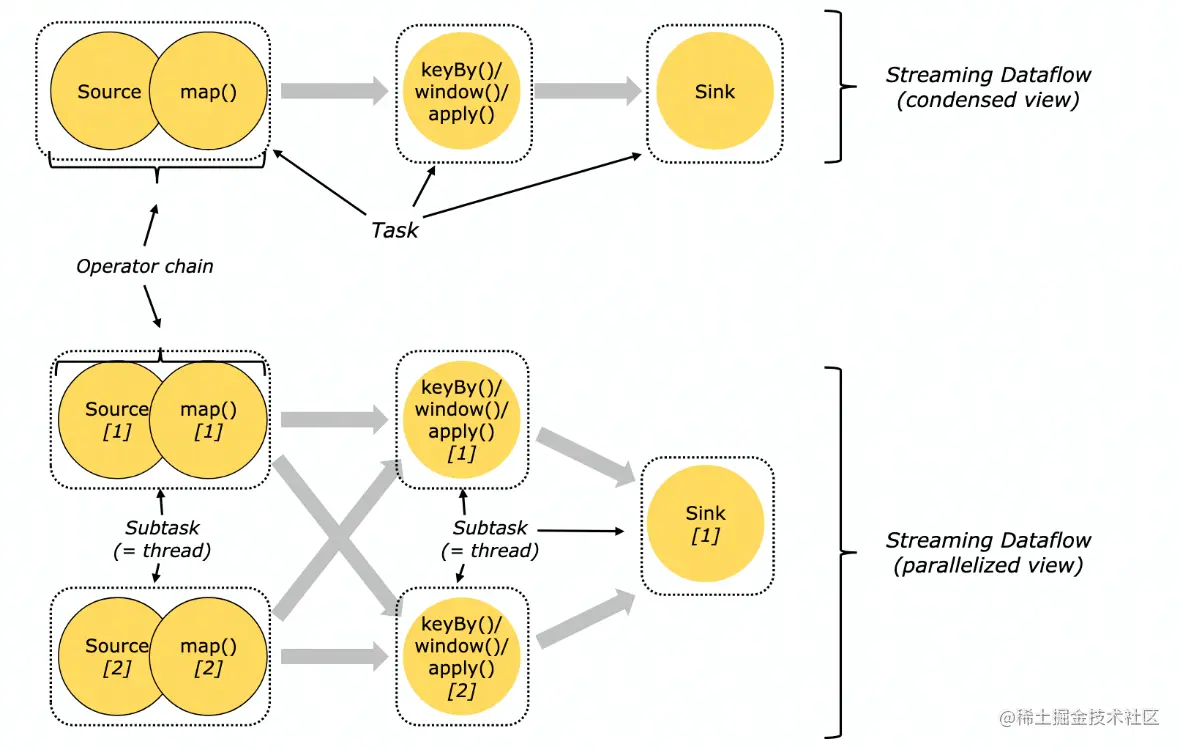

1）业务逻辑图（condensed view）

2）业务执行图（parallelized view）

假设sink算子的并发配置为1，其余算子的并发为2。

map后的一个单词需要使用keyBy去做哈希，根据单词对应的哈希值，有可能传到keyBy[1]或者keyBy[2]。

3）业务执行优化

为了更高效地分布式执行，Flink会尽可能地将不同的operator链接（chain）在一起形成Task。这样每个Task可以在一个线程中执行，内部叫做OperatorChain，如下图的source和map算子可以chain在一起。

比如Source[1]之后可以直接做map[1]，不需要像keyBy一样在[1]、[2]间进行hash shuffle，因此可以将Source和map链接（chain）在一起。也就是说，在物理执行上，Source[1]读完数据后，map[1]紧接着做解析，在一个线程中串行执行。

相比原本Source[1]一个线程、map[1]一个线程，减少了线程的切换、数据的序列化反序列化操作。如果结合Flink执行机制的话，chain能够减少TM在数据缓冲区的交换，减少了延迟。

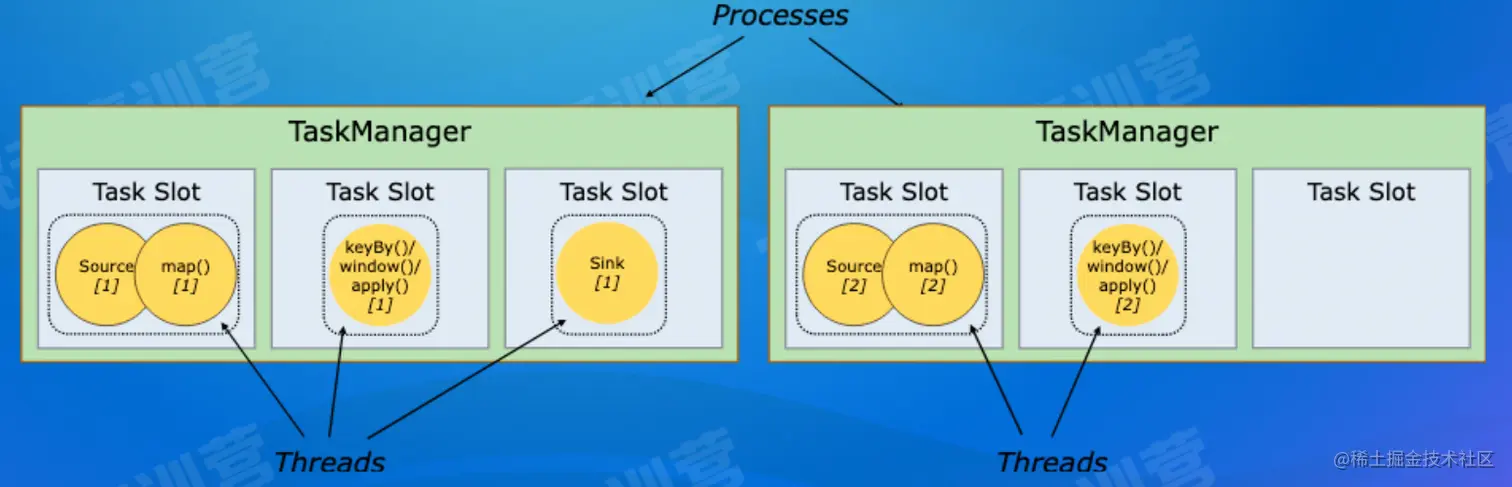

最后将Task调度到具体TM中的slot执行，一个slot只能运行同一个Task的subTask（比如Source和map是subtask）。

一个TM（可以理解为一个进程）里有几个slot（可以理解为几个线程）是用户可以自定义的，每个slot是一个单独的线程（Thread）在执行。

三、个人总结

重点需要了解：

1、数据流是如何在Flink 客户端、JobManager、TaskManager之间流动的

2、JobManager、TaskManager的架构

3、OperatorChain的优点
