流/批/OLAP 一体的 Flink 引擎介绍-复习笔记这是我参与「第四届青训营」笔记创作活动的的第1天！

1.Flink概述

1.1Apache Flink 诞生背景

1.1.1了解大数据概念

大数据：指无法在一定时间内用常用软件工具对其进行获取、存储、管理和处理的数据集合

1.1.2大数据特点

1.1.2.1海量化

大数据的数据量是惊人的，随着技术的发展，数据量开始爆发性增长，达到TB甚至PB级别。

1.1.2.2多样化

大数据广泛的数据来源，决定了大数据形式的多样性。大数据大体上可以分为三类，分别是结构化数据、非结构化的数据、半结构化数据。

1.1.2.3.快速化

大数据的交换和传播是通过互联网、云计算等方式实现的，远比传统媒介的信息交换和传播速度快捷。

1.1.2.4.价值化

现实中大量的数据是无效或者低价值的，大数据最大的价值在于通过从大量不相关的各种类型的数据中，挖掘出对未来趋势与模式预测分析有价值的数据。

1.1.3大数据计算架构发展历史

1.1.4为什么需要流式计算

1.1.4.1 大数据的实时性带来的价值更大

1.监控场景

2.金融风控

3.实时推荐

1.1.4.2大数据计算架构模式的变化

由批式计算变为流式计算，更快速、低延迟、无限流等

1.2为什么ApacheFlink会脱颖而出

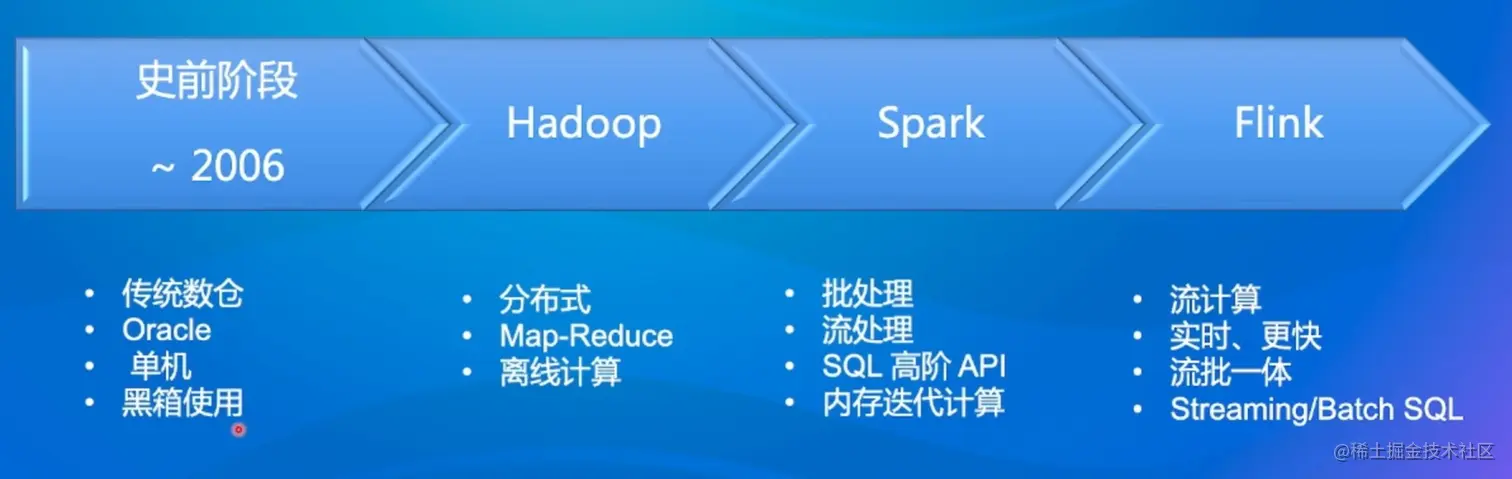

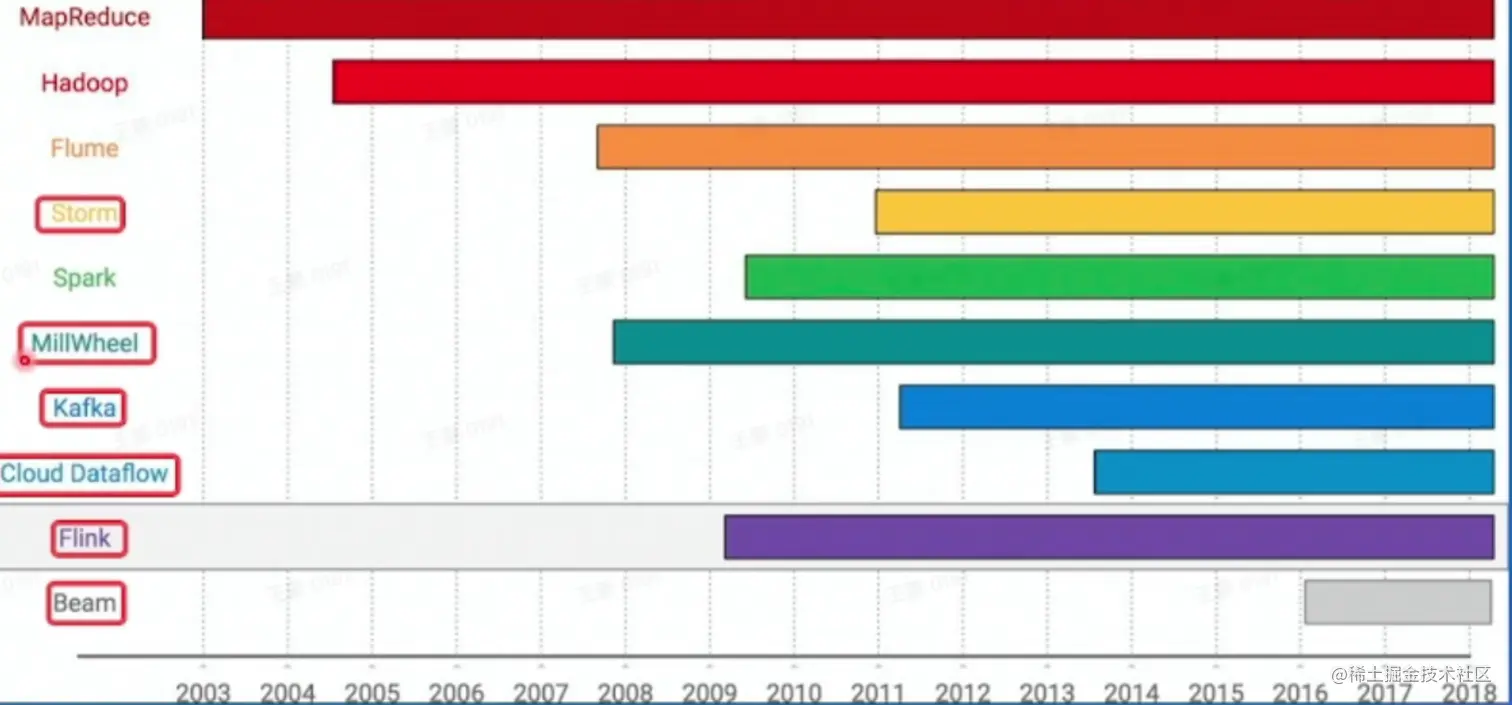

1.2.1流式计算引擎发展历程

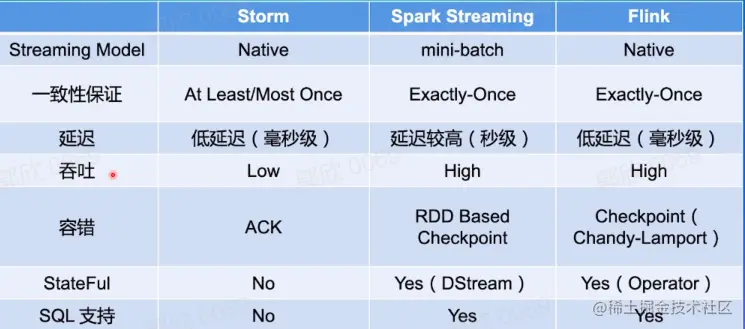

1.2.2.流式计算引擎对比

1.2.3.Why Flink

Exactly-Once 精确一次的计算语义
Checkpoint 状态容错
Dataflow 编程模型，Window 等高阶需求支持友好
流批一体

1.3 Apache Flink开源生态

2.Flink整体架构

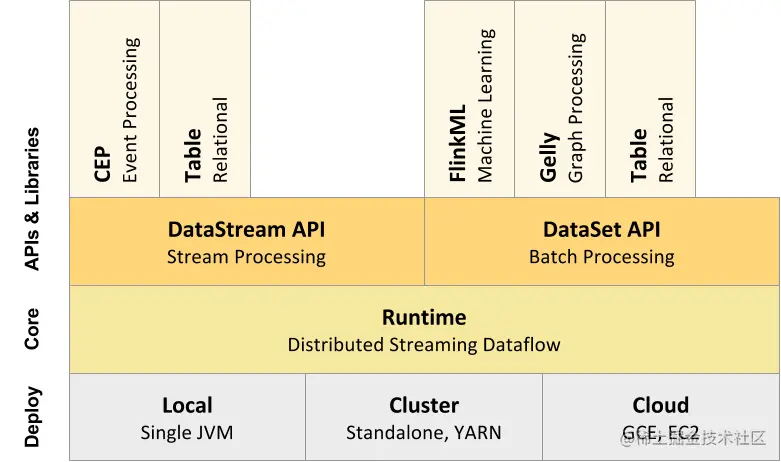

2.1 Flink分层架构

2.1.1、SDK 层-

Flink 的 SDK 目前主要有三类，SQL/Table，DataStream，PyFlink

2.1.2、执行引擎层

执行引擎层提供了统一的 DAG，用来描述数据处理的 Pipeline，不管是流还是批，都会转化为 DAG 图，调度层再把 DAG 转化成分布式环境下的 Task，Task 之间通过 Shuffle 传输数据

2.1.3、状态存储层

状态存储层负责存储算子的状态信息

2.1.4、资源调度层

目前 Flink 支持部署在多种环境。

2.2Flink总体架构

2.2.1一个Flink集群的核心组件：

JobManager：负责整个任务的协调工作，包括：调度 Task 、触发协调 Task 做Checkpoint、协调容错恢复等。其中的职责：
（1）Dispatcher:
接收作业，拉起 JobManager 来执行作业，并在 JobMaster 挂掉之后恢复作业；
（2）JobMaster:
管理一个 Job 的整个生命周期，会向 ResourceManager 申请 Slot ，并将 Task 调度到对应 TM 上；
（3）ResourceManager:
负责 Slot 资源的管理与调度， TaskManager 拉起之后会向 RM 注册。
TaskManager：负责执行一个 DataFlow Group 的各个 task 以及 Data Streams 的 buffer 和数据交换。

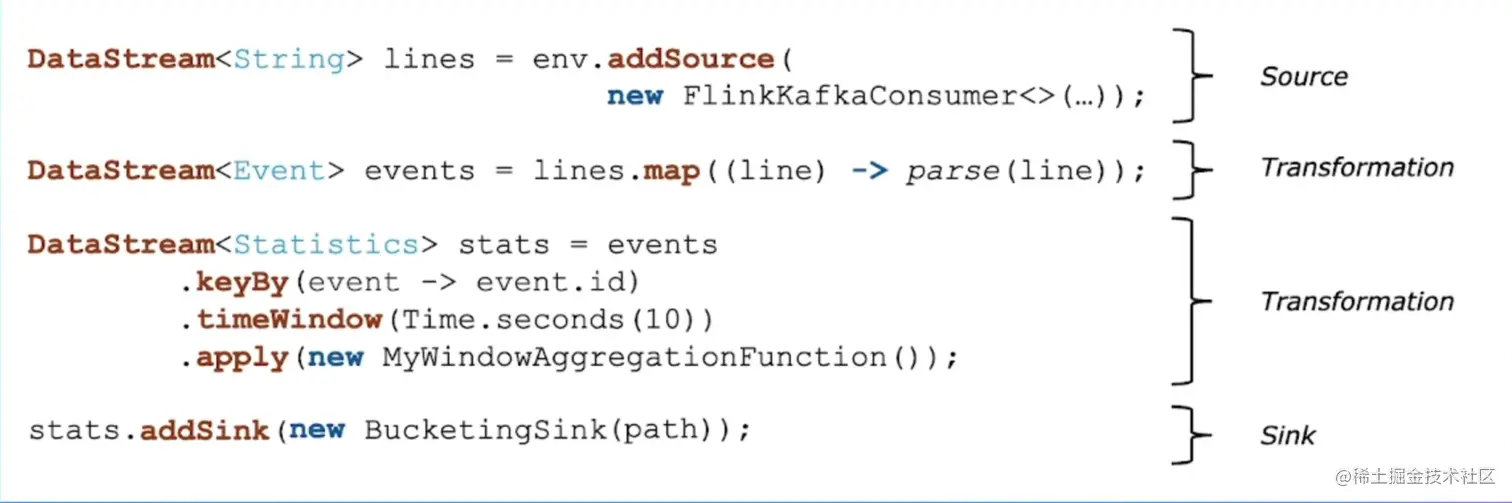

2.3Flink作业示例

2.4Flink如何做到流批一体

2.4.1 为什么需要流批一体

之前架构存在痛点：（1）人力成本较高：批、流两套系统，相同逻辑需要开发两遍；（2）数据链路冗余：本身设计内容是一致的，由于是两套链路，相同逻辑需要运行两遍，产生一定的资源浪费；（3）数据口径不一致：两套系统、两套算子、两套 UDF ，通常会产生不同程度的误差，这些误差会给业务方带来非常大的困扰

2.4.2 流批一体的挑战

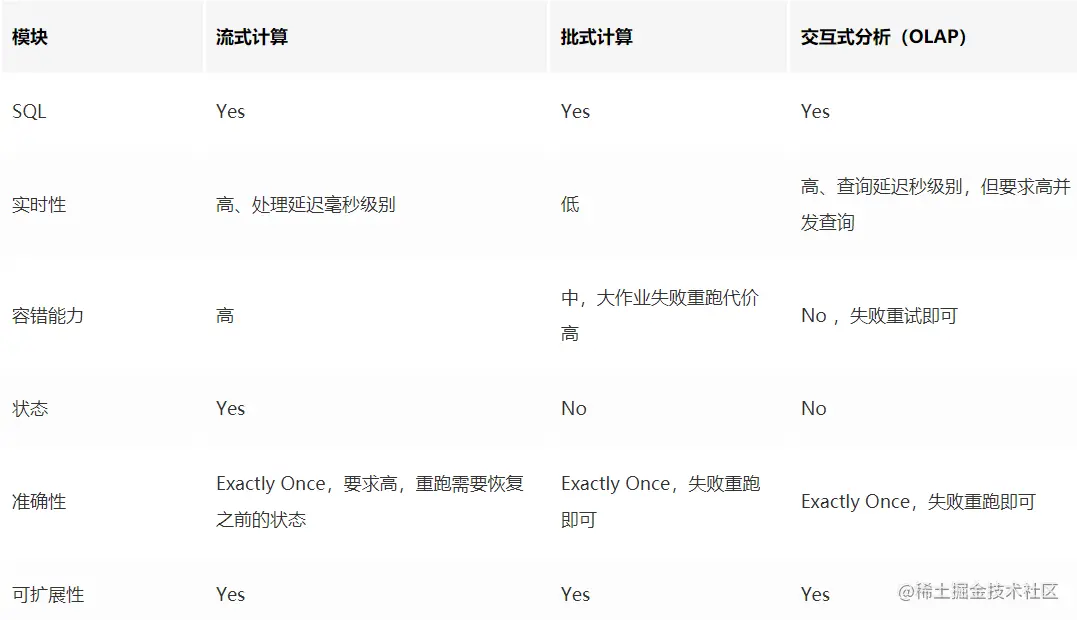

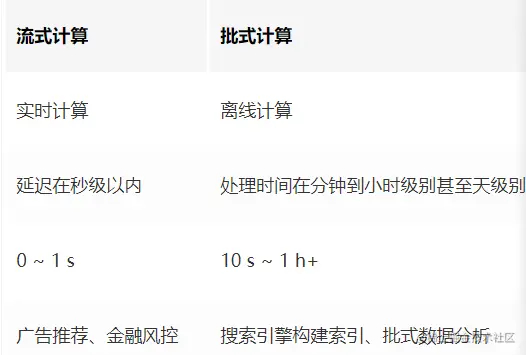

流和批业务场景的特点如下表：

2.4.3Flink 如何做到流批一体

不管是有边界数据集（批式数据）还是无边界数据集， Flink 都可以天然支持，这是 Flink 支持流批一体的基础。并且 Flink 在流批一体上，从上层 API 到底层的处理机制都是统一的，是真正意义上的流批一体。

2.4.4 为什么可以做到流批一体

批式计算是流式计算的特例， Everything is Streams ，有界数据集（批式数据）也是一种数据流、一种特殊的数据流。因此，理论上我们可以用一套引擎架构来解决上述两种场景，只不过需要对不同场景支持相应拓展性、并允许做不同的优化策略。

2.4.5 Apache Flink 主要从哪些模块来做流批一体

SQL层；
DataStream API 层统一，批和流都可以使用 DataStream API 来开发；
Scheduler 层架构统一，支持流批场景；
Failover Recovery 层架构统一，支持流批场景；
Shuffle Service 层架构统一，流批场景选择不同的 Shuffle Service。

2.4.6流批一体的 Scheduler 层

Scheduler 层作用：主要负责将作业的 DAG 转化成在分布式环境中可以执行的 Task。

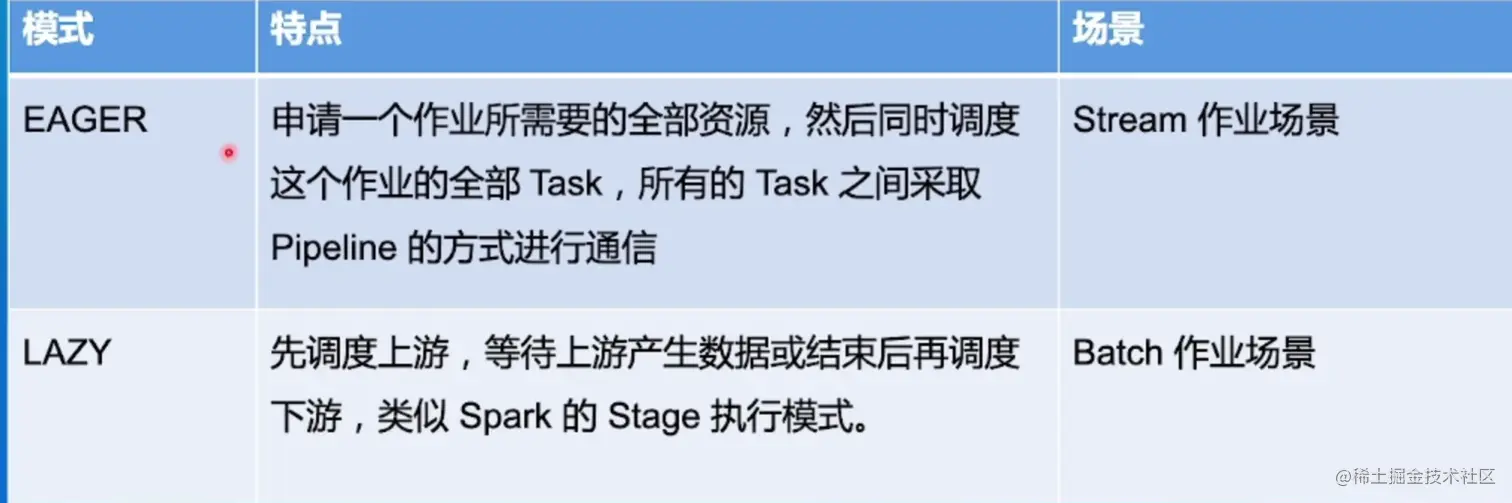

在1.12之前的 Flink 版本中，Flink 支持以下两种调度模式：

其中EAGER模式：16个task会一起调度，集群需要有足够的资源，而LAZY模式：最小调度一个task即可，集群有一个slot资源可以运行。
在最新的 Flink 版本中，由 Pipeline 的数据交换方式连接的 Task 构成为一个 Pipeline Region ；
本质上不管是流作业还是批作业，都是按照 Pipeline Region 粒度来申请资源和调度任务。
举例：
ALL EDGES BLOCKING
所有Task之间的数据交换都是
BLOCKING模式；
分为12个pipelineregion;

ALL_EDGES PIPELINED:
所有Task 之间的数据交换都是
PIPELINE 模式oi
分为1个pipelineregion

2.4.7流批一体的 Shuffle Service 层

Shuffle：在分布式计算中，用来连接上下游数据交互的过程叫做 Shuffle。实际上，分布式计算中所有涉及到上下游衔接的过程，都可以理解为 Shuffle。

针对不同的计算框架，Shuffle 通常有几种不同的实现：（1）基于文件的 Pull Based Shuffle ，比如 Spark 或 MR，其特点是具有较高的容错性，适合较大规模的批处理作业，由于是基于文件的，它的容错性和稳定性会更好一些（2）基于 Pipeline 的Push Based Shuffle，比如 Flink、 Storm、 Presto 等，其特点是低延迟和高性能，但是因为 Shuffle数据没有存储下来，如果是 Batch 任务的话，就需要进行重跑恢复。

流和批 Shuffle 之间的差异： （1）Shuffle 数据的生命周期：流作业的 Shuffle 数据与 Task 是绑定的，而批作业的 Shuffle 数据与 Task 是解耦的；（2）Shuffle 数据的存储介质：流作业的生命周期比较短，而且流作业为了实时性，Shuffle 通常存储在内存中，批作业因为数据量比较大以及容错的需求，一般会存储在磁盘里；（3）Shuffle 的部署方式：流作业 Shuffle 服务和计算节点部署在一起，可以减少网络开销，从而减少 latency，而批作业不同。

Flink 对于流和批提供两种类型 Shuffle，虽然 Streaming 和 Batch Shuffle 在具体的策略上存在一定的差异，但本质上都是为了对数据进行 Re-Partition ，因此不同的 Shuffle 之间是存在一定共性的。所以 Flink 的目标是提供一套统一的 Shuffle 架构，既可以满足不同 Shuffle 在策略上的定制，同时还能避免在共性需求上进行重复开发。
为了统一Flink在Streaming和Batch 模式下的Shuffle架构，Flink 实现了一个Pluggable的Shuffle Service 框架，抽象出一些公共模块。

3.Flink架构优化

3.1 流/批/OLAP 业务场景概述

在实际生产环境中，针对不同的应用场景，我们对数据处理的要求是不同的：
1.有些场景下，只需离线处理数据，对实时性要求不高，但要求系统吞吐率高，典型的应用是
搜索引擎构建索引；

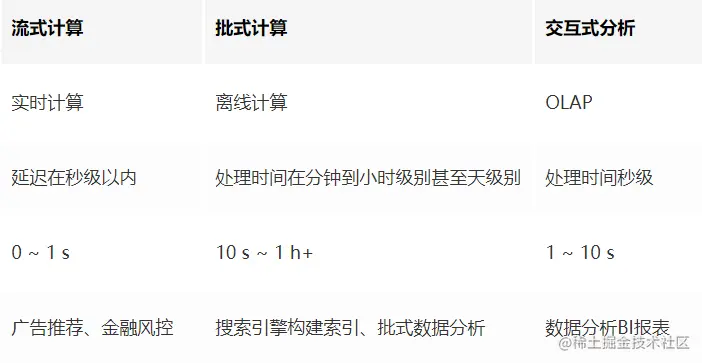

2.有些场景下，需对数据进行实时分析，要求每条数据处理延迟尽可能低，典型的应用是广告推荐、金融风控场景。三种业务场景的特点：

三种业务场景解决方案的要求及带来的挑战：

3.2 为什么三种场景可以用一套引擎来解决

批式计算是流式计算的特例， Everything is Streams ，有界数据集（批式数据）也是一种数据流、一种特殊的数据流；
而 OLAP 计算是一种特殊的批式计算，它对并发性和实时性要求更高，其他情况与普通批式作业没有特别大区别。
因此，理论上我们是可以用一套引擎架构来解决上述三种场景，只不过需要对不同场景支持相应的扩展性、并运行做不同的优化策略。

3.3 Flink 如何支持 OLAP 场景

3.3.1 Flink 做 OLAP 的优势

引擎统一：降低学习成本、提高开发效率、提高维护效率； 既有优势：内存计算、Code-gen、Pipeline Shuffle、Session 模式的MPP架构； 生态支持：跨数据源查询支持、TCP-DS 基准测试性能强。

3.3.2.Flink OLAP 场景的挑战

秒级和毫秒级的小作业；作业频繁启停，资源碎片； Latency + QPS的要求。

3.3.3.Flink OLAP 架构现状

Client：提交 SQL Query；
Gateway
接收 Client 提交的 SQLQuery，对 SQL 进行语法解析和查询优化，生成 Flink 作业执行计划，提交给 Session 集群；
Session Cluster
执行作业调度及计算，并返回结果。

3.3.4.Flink 在 OLAP 架构的问题与设想

一架构与功能模块：

JobManager 与 ResourceManager 在一个进程内启动，无法对 JobManager 进行水平扩展； 2.Gateway 与 Flink Session Cluster 互相独立，无法进行统一管理。
二作业管理及部署模块： 1 JobManager 处理和调度作业时，负责的功能比较多，导致单作业处理时间长、并占用了过多的内存；
2 TaskManager 部署计算任务时，任务初始化部分耗时严重，消耗大量CPU。
三资源管理及计算任务调度：
1 资源申请及资源释放流程链路过长；
2 Slot 作为资源管理单元，JM 管理 slot 资源，导致 JM 无法感知到 TM 维度的资源分布，使得资源管理完全依赖于 ResourceManager。
四其他：
1 作业心跳与 Failover 机制，并不合适 AP 这种秒级或毫秒级计算场景；
2 AP 目前使用 Batch 算子进行计算，这些算子初始化比较耗时。

4.精选案例讲解

4.1 电商流批一体实践

目前电商业务数据分为离线数仓和实时数仓建设，离线和实时数据源，计算引擎和业务代码没有统一，在开发相同需求的时候经常需要离线和实时对齐口径，同时，由于需要维护两套计算路径，对运维也带来压力。
从数据源，业务逻辑，计算引擎完成统一，提高开发和运维效率。

4.2 字节Flink OLAP 场景实践

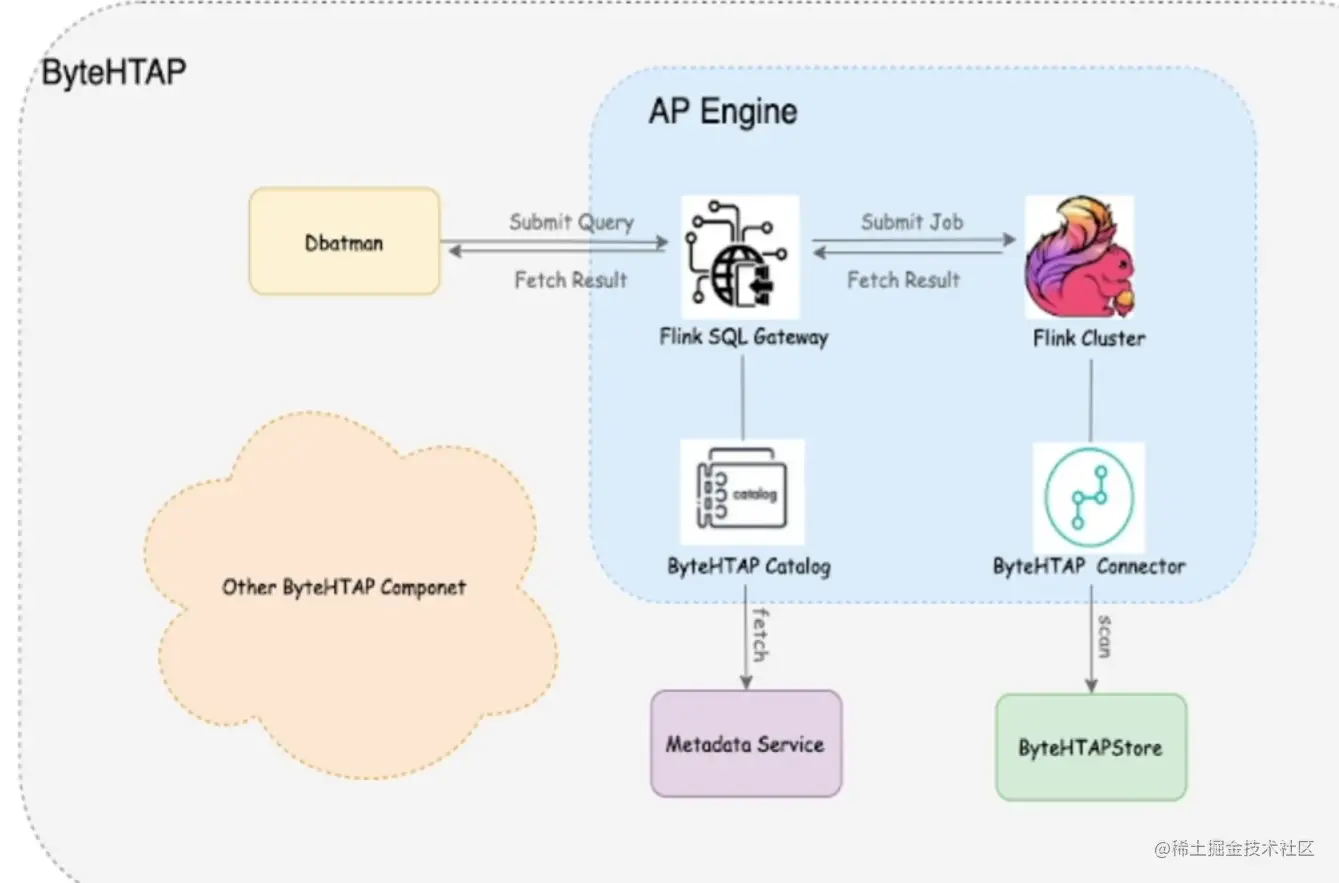

Flink的OLAP在字节内部的场景主要是HTAP场景。
