这是我参与「第四届青训营」笔记创作活动的的第2天

一、Flink概述

1.1 Apache Flink的诞生背景

什么是大数据指无法在一定时间内用常规软件工具对其进行获取、储存、管理和处理的数据集合。
大数据计算架构发展历史
为什么需要流式计算大数据的实时性带来价值更大，比如：监控场景、金融风控、实时推荐，大数据实时性的需求带来了大数据计算架构模式的变化，从批式计算到流式计算。

1.2为什么Apache Flink会脱颖而出

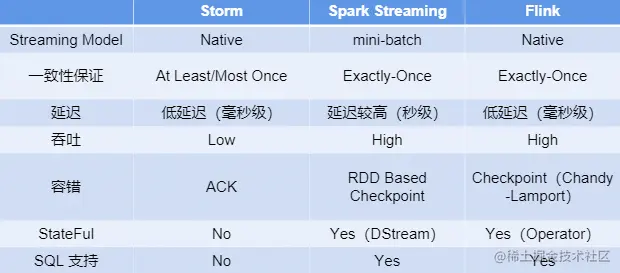

流式计算框架对比

Why flink

二、Flink整体架构

2.1 Flink分层架构

SDK层：Flink的SDK目前主要有三类，SQL/Table、DataStream、Python
执行引擎层(Runtime 层)：执行引擎层提供了统一的DAG,用来描述数据处理的Pipeline,不管是流还是批，都会转化为DAG图，调度层再把DAG转化成分布式环境下的Task, Task 之间通过Shuffle传输数据;
状态存储层:负责存储算子的状态信息;
资源调度层:目前Flink可以支持部署在多种环境。

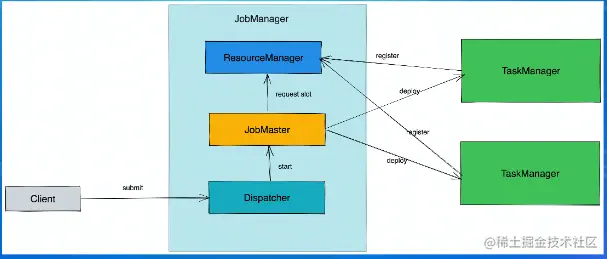

2.2 Flink总体架构

一个Flink集群，主要包含以下两个核心组件:

JobManager (JM) :负责整个任务的协调工作，包括:调度task、触发协调Task做Checkpoint、协调容错恢复等;

Dispatcher:接收作业，拉起JobManager来执行作业，并在JobMaster挂掉之后恢复作业；
JobMaster:管理个 job的整个生命周期，会向ResourceManager申请slot,并将task调度到对应TM上；
ResourceManager:负责slot资源的管理和调度，Task manager拉起之后会向RM注册；

TaskManager (TM) :负责执行一个DataFlowGraph的各个task以及data streams的buffer和数据交换。

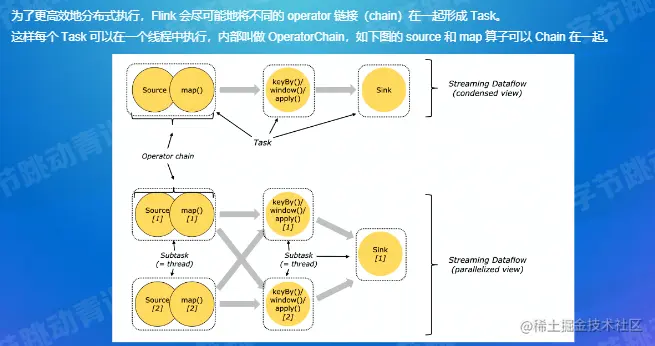

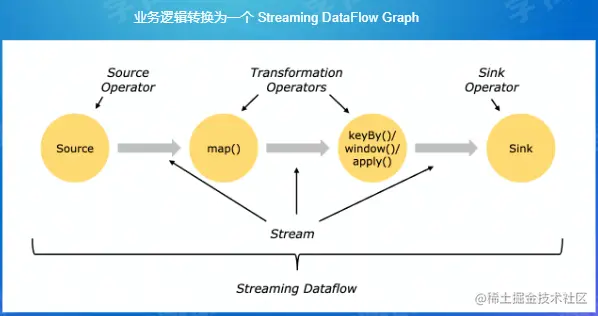

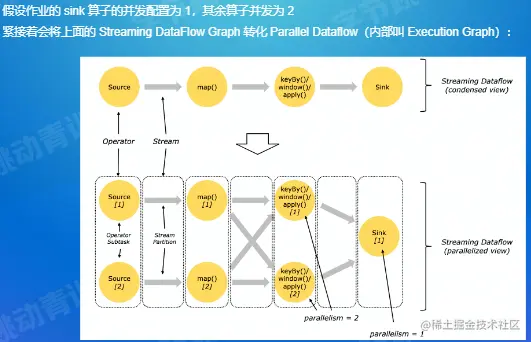

2.3 Flink作业示例

流式的WordCount示例，从kafka中读取一个实时数据流，每10s统计一次单词出现次数， DataStream 实现代码如下:

DataStream<String> lines = env.addSource
                               new FlinkKa fkaConsumer<>...)) ;
DataStream<Event> events = lines .map((line) -> parse (1ine));
DataStream<Statistics> stats = events
    .keyBy (event->event.id)
    .timeWindow (Time.seconds(10) )
    .apply(new MyWi ndowAggregationFunction()) ;

stats.addsink (new BucketingSink(path)) ;

2.4 Flink如何做到流批一体

为什么需要流批一体举个例子:

1.在抖音中，实时统计一个短视频的播放量、点赞数，也包括抖音直播间的实时观看人数等;

2.在抖音中，按天统计创造者的一些数据信息，比如昨天的播放量有多少、评论量多少、广告收入多少;

上述架构有一些痛点:

1.人力成本比较高:批、流两套系统，相同逻辑需要开发两遍;

2.数据链路冗余:本身计算内容是致的，由于是两套链路，相同逻辑需要运行两遍，产生一定的资源浪费;

3.数据口径不一致:两套系统、两套算子、两套UDF，通常会产生不同程度的误差,这些误差会给业务方带来非常大的困扰。

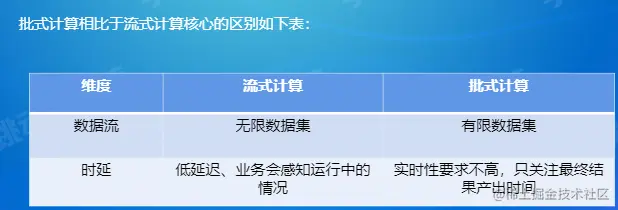

流批一体的挑战

Flink如何做到流批一体

批式计算是流式计算的特例，Everything is Streams,有界数据集(批式数据)也是种数据流、一种特殊的数据流。因此，理论上我们是可以用一套引擎架构来解决上述两种场景，只不过需要对不同场景支持相应的扩展性、并允许做不同的优化策略。

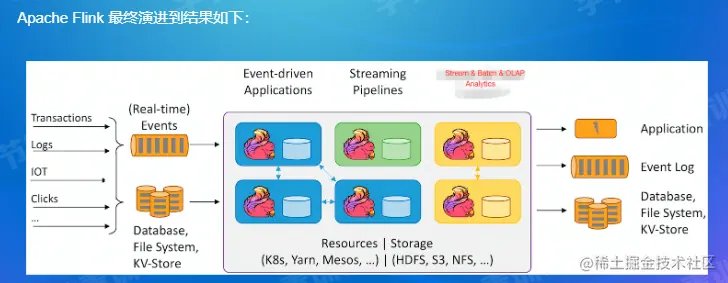

站在Flink的角度，Everything is Streams, 无边界数据集是种数据流，一个无边界的数据流可以按时间切段成一个个有边界的数据集，所以有界数据集(批式数据)也是种数据流。因此，不管是有边界的数据集(批式数据)还是无边界数据集，Flink 都可以天然地支持，这是Flink支持流批一体的基础。并且Flink在流批一体上，从上面的API到底层的处理机制都是统一的，是真正意义上的流批一体。

三、Flink架构优化

3.1流、批、OLAP业务场景概述

在实际生产环境中，针对不同的应用场景，我们对数据处理的要求是不同的:

1.有些场景下，只需离线处理数据，对实时性要求不高，但要求系统吞吐率高，典型的应用是搜索引擎构建索引;

2.有些场景下，需对数据进行实时分析，要求每条数据处理延迟尽可能低，典型的应用是广告推荐、金融风控场景。

举个例子:

1.在抖音中，实时统计一个短视频的播放量、点赞数，也包括抖音直播间的实时观看，人数等;

2.在抖音中，按天统计创造者的些数据信息，比如昨天的播放量有多少、评论量多少、广告收入多少;

3.在抖音的一些推广活动中，运营同学需要对一些实时产出的结果数据做一些实时多维分析，来帮助后面活动的决策。

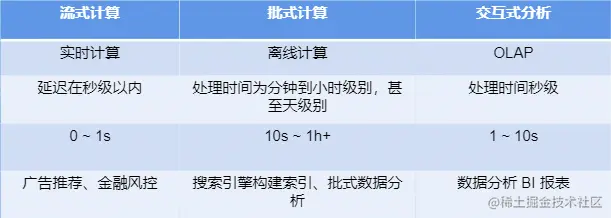

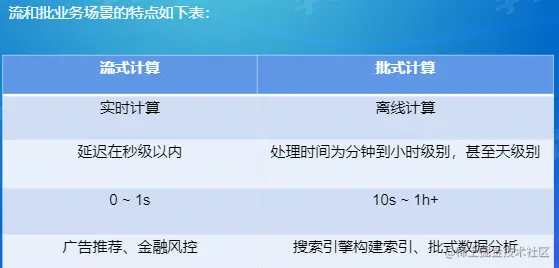

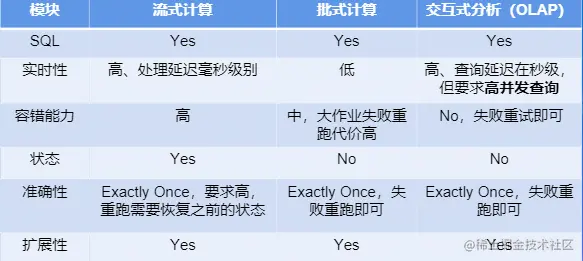

三种业务场景的特点对比如下表：

三种业务场景的解决方案的要求及带来的挑战是：

3.2 Flink如何支持OLAP场景

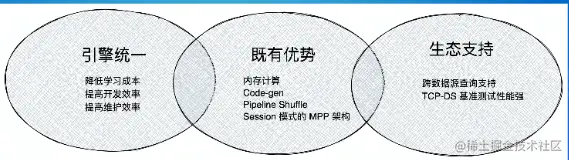

Flink做OLAP的优势

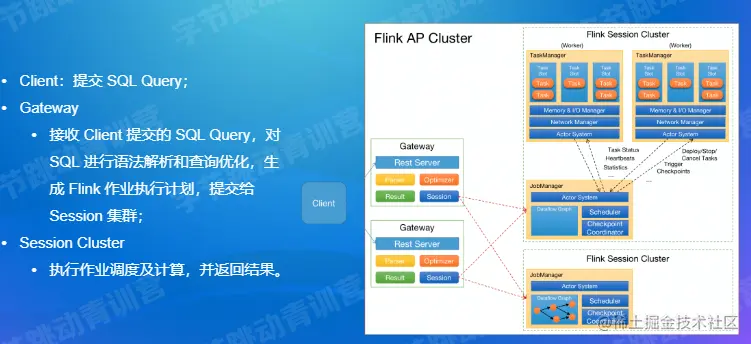

Flink OLAP架构现状

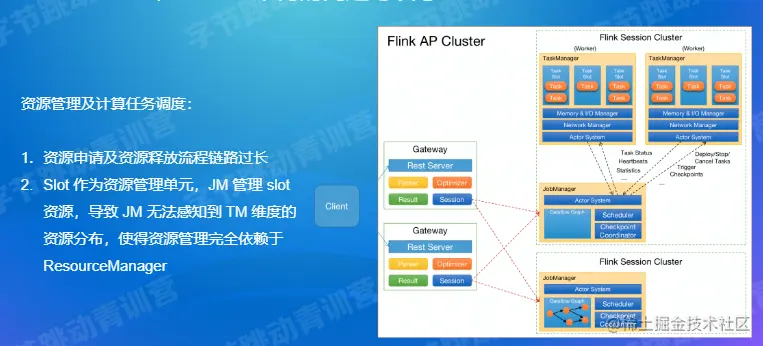

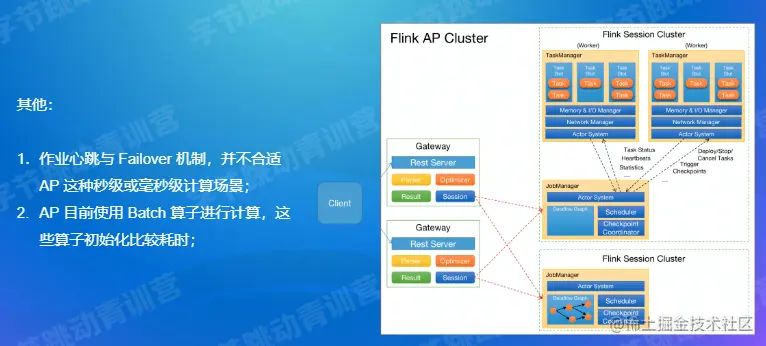

Flink 在OLAP架构的问题与设想
