1. Checkpoint制作过程

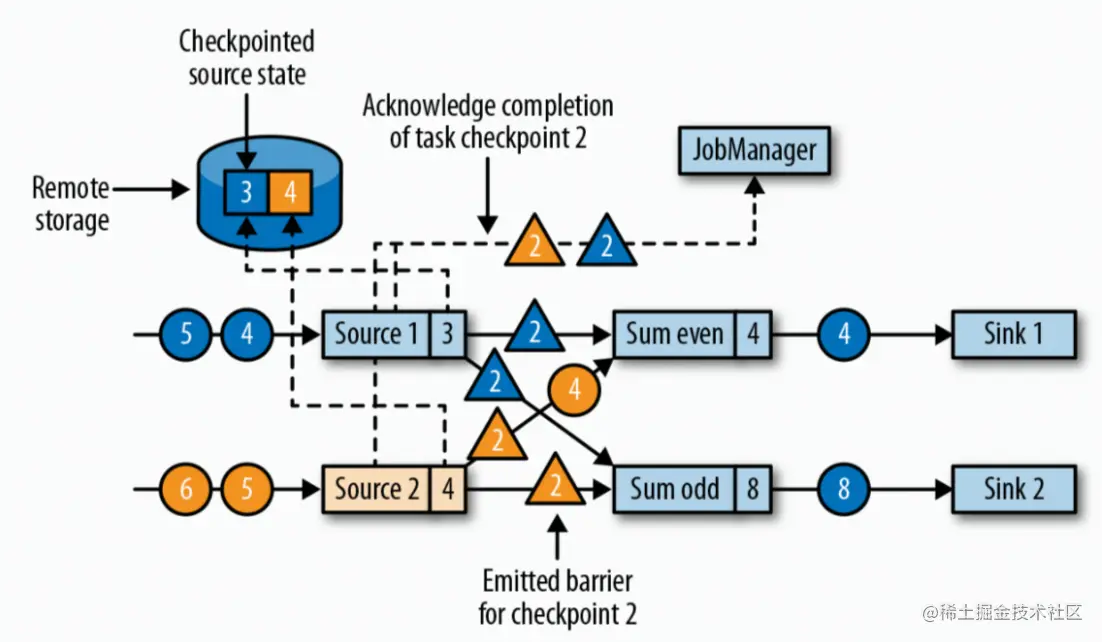

① 每一个source算子都接收到JobManager发送的Checkpoint Barrier，标识状态快照制作的开始

② 下游算子会等待上游的Barrier都到达后才开始制作快照。 已经制作完成的上游算子会继续处理数据，并不会被下游算子制作快照的过程阻塞

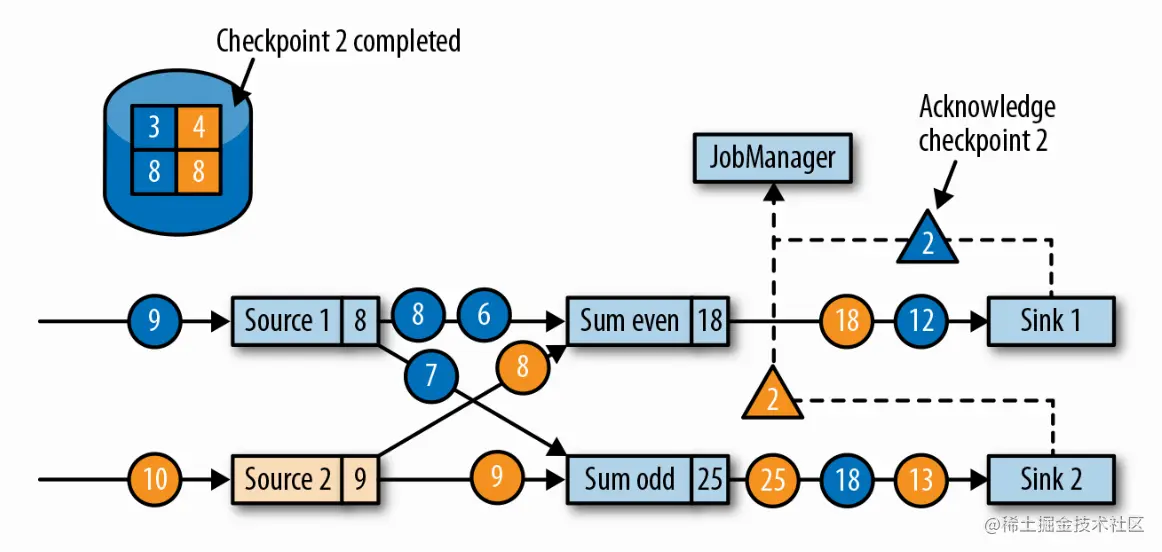

③ 所有算子都告知JobManager状态制作完成后，整个Checkpoint就结束了

2. Checkpoint对作业性能的影响

• 解耦了快照制作和数据处理过程，各个算子制作完成状态快照后，就可以正常处理数据，不用等下游算子制作完成快照

• 在快照制作和Barrier Alignment（分界线对齐）过程中需要暂停处理数据，仍然会增加数据处理延迟

  • 当一个上游任务向多个并行下游任务发送 Barrier 时，需要广播出去

  • 当多个上游任务向同一个下游任务传递Barrier时，需要在下游任务执行“分界线对齐”(Barrier Alignment)操作，也就是需要等到上游所有并行分区的Barrier都到齐，才开始状态保存

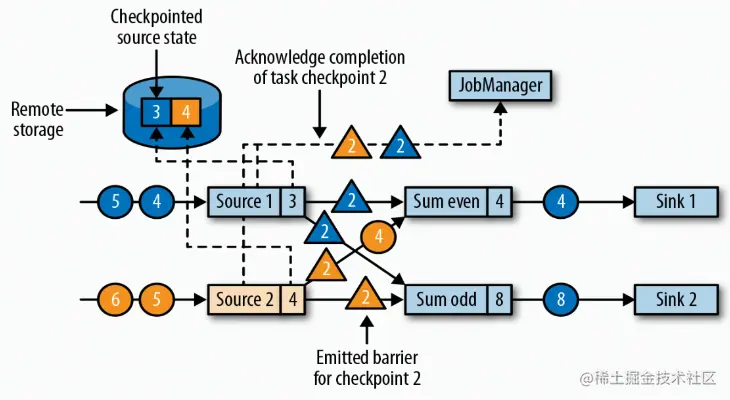

  • 下图Sum even任务有2个上游节点，Source1和Source2，Source1的Barrier可能比Source2的Barrier先到达，这种情况下要等待Source2的Barrier也到达后才能做快照 （Source1的Barrier：蓝色三角2，Source2的Barrier：橘色三角2）

• 快照保存到远端可能极为耗时

快照方式：

• 异步快照：操作符在做快照的同时也会处理新入的数据流(默认异步方式)
• 同步快照：操作符在做快照的同时不会处理新入的数据流，这种方式会增加数据处理的延迟
