Flink概述

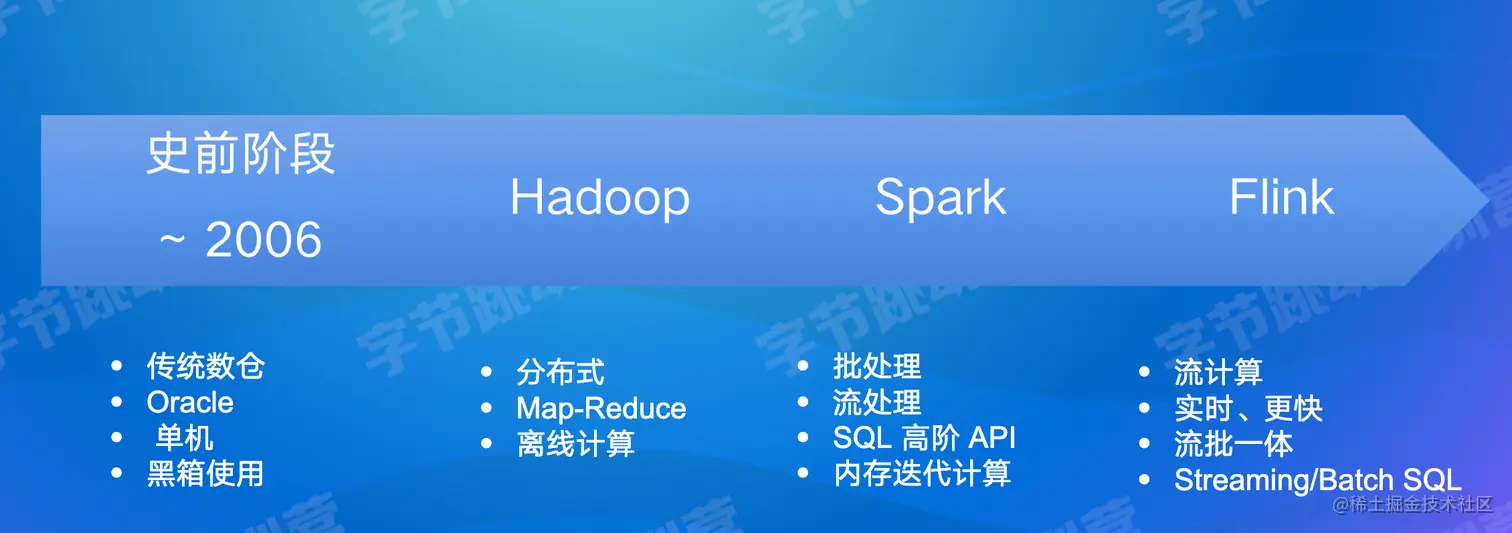

介绍流计算引擎之前需要介绍什么是大数据，业内通常的说法是，大数据是无法在一定时间内用常规软件对其进行获取、存储、管理和处理的数据集合。大数据架构的发展历史如下图所示

其中Spark相较于Hadoop有更高阶的SQL API，逐渐替代了Hadoop，由于实际业务对计算实时性要求变高，因此流处理框架Flink逐渐变为主流。现有的流计算框架对比如下所示

Flink整体架构

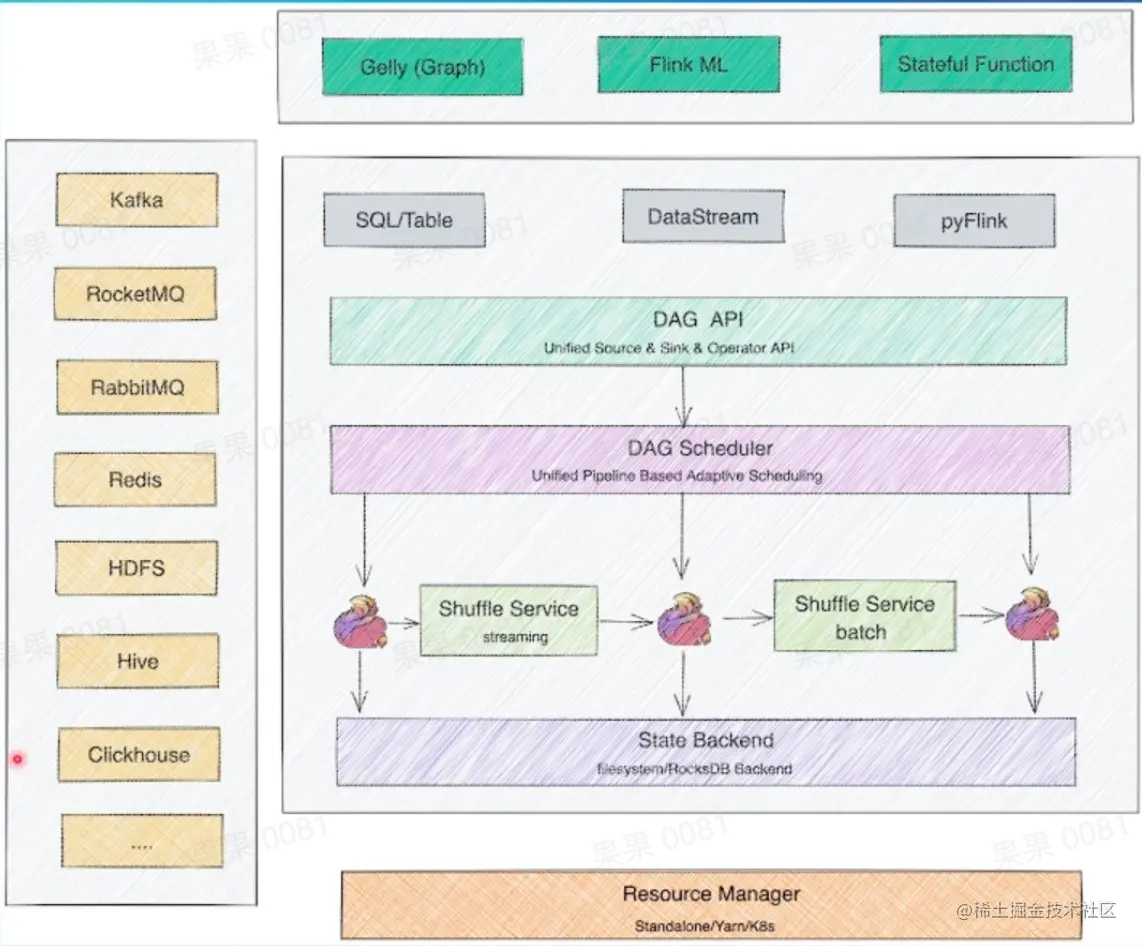

Filink的生态架构如下图所示，其中中间的框是flink内部架构部分。

分层架构

1. SDK层，主要有三类，SQL/TABLE，Datastream，Python
2. 执行引擎层：提供统一的DAG，用来描述数据处理的pipeline，无论是流还是批都会转化为DAG，不同机器之间数据传输通过huffle service
3. 状态存储层
4. 资源调度层

整体架构

一个Flink集群的两个核心组件

1. Job Manager：负责整个任务的协调工作，包括调度Task，触发协调Task做checkpoint，协调容错。
2. Task Manager：负责执行一个Dataflow Graph的各个Task和data stream的buffer和数据交换。

Flink作业实例

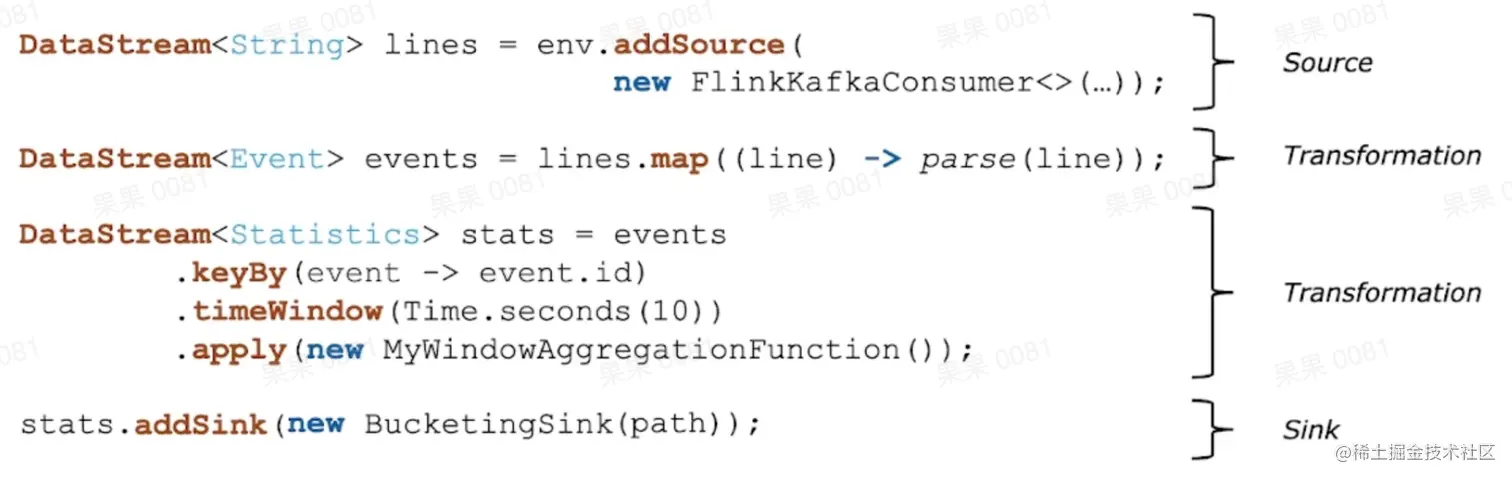

从kafka中读取数据流，每10s统计一次单词出现次数。DataStream如下

逻辑转化为如下的stream data flow

Flink的流批一体原理

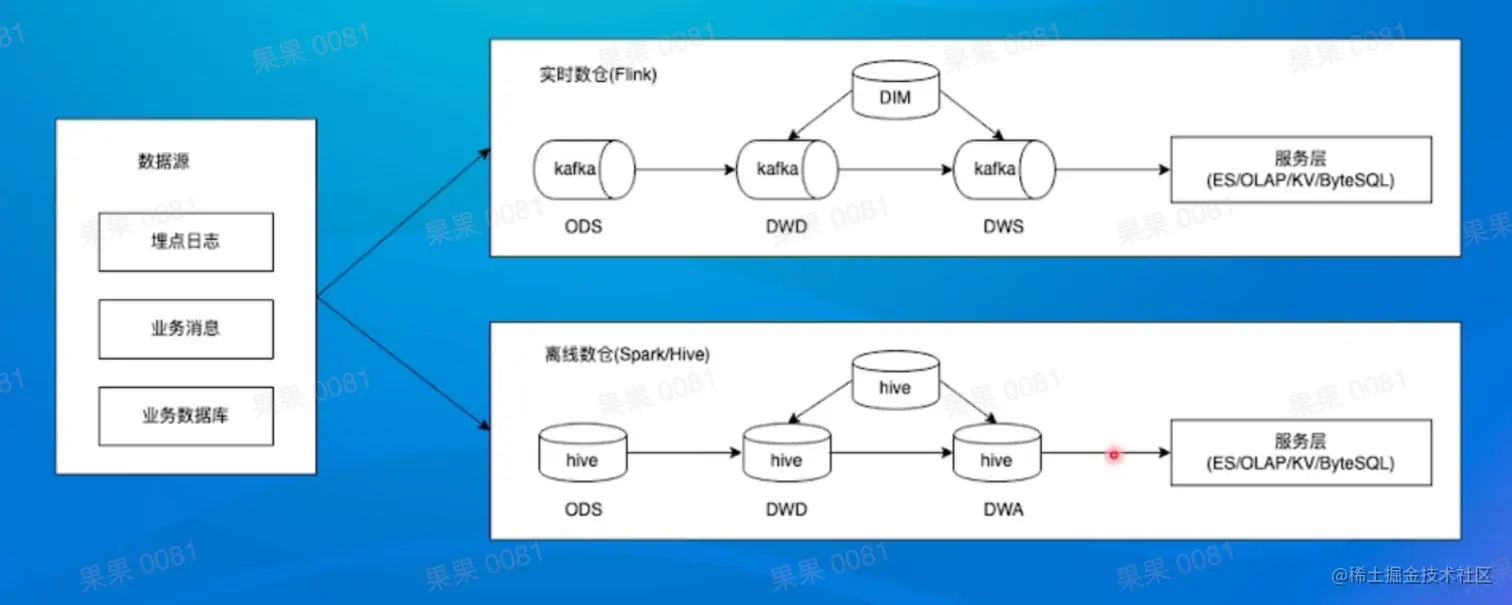

传统的架构如下所示，流处理和批处理是两条链路。

传统架构存在如下痛点：

1. 人力成本较高，批处理流处理两套相同逻辑的系统要重复开发。
2. 数据链路冗余，本身计算内容一致，造成资源浪费
3. 数据口径不一致，两套系统，会产生不同程度的误差。

Flink将批处理看作是一种特殊的流处理，即有限的流处理。所以无论是无边界的数据流还是有边界的数据流，Flink都可以天然的支持。主要通过下面几个模块进行支持：

1. SQL层
2. Datastream API层，批和流都可以用该API开发。
3. Scheduler层架构统一，将逻辑图DAG转化为调度任务Task。
4. Failover recovery层统一
5. Shuffle service层架构统一，流批场景选择不同的Shuffle service

针对批处理和流处理，Flink1.12版本之前的Scheduler有如下两种调度方式。
