单片机启动流程(以STM32为例)

222 阅读3分钟

本文已参与「新人创作礼」活动,一起开启掘金创作之路。

ST公司都提供了现成的直接可用的启动文件,程序开发人员可以直接引用启动文件后直接进行C应用程序的开发。这样能大大减小开发人员从其它微控制器平台跳转至STM32平台,也降低了适应STM32微控制器的难度。

Cortex-M3内核则正好相反,有3种情况:

  • 通过boot引脚设置可以将中断向量表定位于SRAM区,即起始地址为0x2000000,同时复位后PC指针位于0x2000000处;
  • 通过boot引脚设置可以将中断向量表定位于FLASH区,即起始地址为0x8000000,同时复位后PC指针位于0x8000000处;
  • 通过boot引脚设置可以将中断向量表定位于内置Bootloader区,本文不对这种情况做论述;

而Cortex-M3内核规定,起始地址必须存放堆顶指针,而第二个地址则必须存放复位中断入口向量地址,这样在Cortex-M3内核复位后,会自动从起始地址的下一个32位空间取出复位中断入口向量,跳转执行复位中断服务程序。

总结一下STM32的启动文件和启动过程。首先对栈和堆的大小进行定义,并在代码区的起始处建立中断向量表,其第一个表项是栈顶地址,第二个表项是复位中断服务入口地址。然后在复位中断服务程序中跳转¬¬C/C++标准实时库的__main函数,完成用户堆栈等的初始化后,跳转.c文件中的main函数开始执行C程序。假设STM32被设置为从内部FLASH启动(这也是最常见的一种情况),中断向量表起始地位为0x8000000,则栈顶地址存放于0x8000000处,而复位中断服务入口地址存放于0x8000004处。当STM32遇到复位信号后,则从0x80000004处取出复位中断服务入口地址,继而执行复位中断服务程序,然后跳转__main函数,最后进入mian函数,来到C的世界。

每种STM32芯片(MO,M3,M4),它们的主存储器结构可能不一样,但是他们都有一个叫“系统存储器”的区域,此区域是留给ST自己用来存放芯片的bootloader程序,此程序在芯片出厂的时候已经固化在芯片内部。
系统存储器的Bootloader程序会通过串口1接受应用程序。

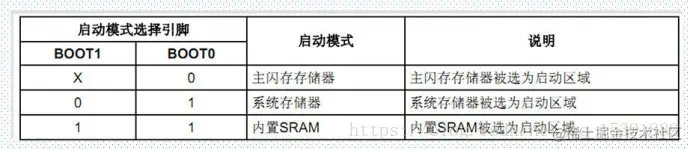

stm32的启动模式选择
在这里插入图片描述BOOT1置0,BOOT0置1,程序从系统存储器中执行启动程序BootLoader代码,也就是从串口中下载程序到主存储器中。
BOOT0置0,BOOT1不管是置0还是置1,主闪存存储器被选为启动区域,即执行写入的应用程序。
