流/批/OLAP 一体的 Flink 引擎介绍

1. Flink概述（背景、现状）

1. Apache Flink的诞生背景

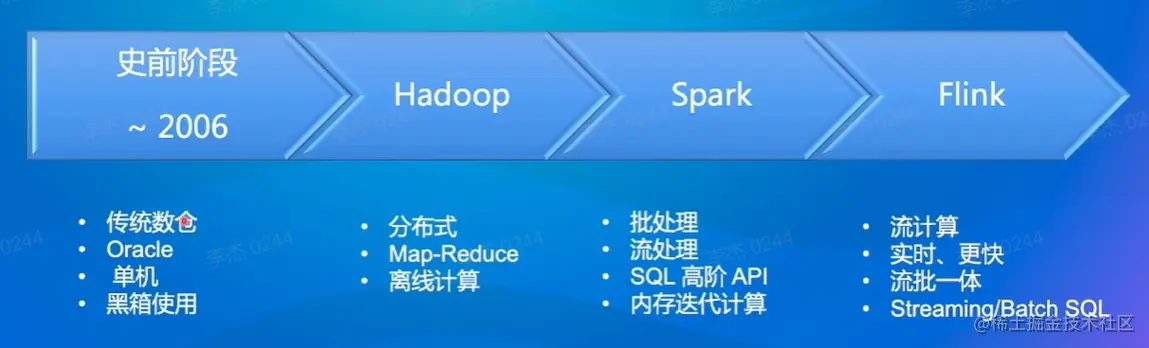

大数据特点：价值化、海量化、快速化、多样化


流式计算：监控场景、金融风控、实时推荐（抖音推荐更感兴趣内容）等

  • 批式计算(以前)：
  1. 离线计算，非实时
  2. 静态数据集
  3. 小时/天等周期性计算 简单来说就是等待一批数据到齐
  • 流式计算(现在)：
  1. 实时计算，快速、低延迟
  2. 无限流、动态、无边界
  3. 7*24h持续运行
  4. 流批一体 简单理解为水龙头，源头数据流入水管中，有一些基本数据处理，再传递到下游，直到整个处理完成（实时）

2. why Apache Flink脱颖而出

流式计算引擎对比： Storm、Spark Streaming、Flink

  1. 状态容错Checkpoint
  2. 精确一次的计算语义Exactly-Once
  3. Window等高阶需求支持友好Dataflow编程模型
  4. 流批一体

3. Apache Flink开源生态


  • 左边列前三：消息队列
  • 中间：内部架构设计
  • 底下：Flink部署模式
  • 顶部：其他框架

2. Flink整体架构

1. Flink分层架构

  1. SDK层：SQL/Table、DataStream、pyFlink
  2. 执行引擎层(Runtime层)：执行引擎层提供了统一的DAG，不管是流还是批，都会转化为DAG图，调度阶段再把DAG转换成分布式环境下的Task，Task之间做一些数据交换是通过Shuffe传输数据
  3. 状态存储层：状态数据
  4. 资源调度层：目前Flink可以支持部署在多种环境

2. Flink总体架构

JobManager(JM)

负责整个任务的协调工作

包括：调度task、触发协调Task做Checkpoint、协调容错恢复等；

  • Dispatcher：接收作业
  • JobMaster：申请资源，分配Task
  • ResourceManager：资源管控

TaskManager(TM)

负责执行一个DataFlowGraph的各个task以及data streams的buffer和数据交换


Program code:不管SQL，python、JAVA都写在这里 Program code经过处理，转换为DAG的一张图，Client端会将逻辑图提交给JM，JM会将其转化为一个具体的物理执行图，并且JM根据任务调度，将Task调度到TM执行。

3. Flink作业示例

  • 业务逻辑转换为一个Streaming DataFlow Graph
  • 假设作业的Sink算子的并发配置为1，其余算子并发为2，紧接着会将上面的Streaming DataFlow Graph转化Parallel Dataflow(内部叫Execution Graph)
  • 为了更高效地分布式执行，Flink会尽可能地将不同的operator链接(chain)在一起形成Task
  • 这样每个Task可以在一个线程中执行，内部叫做OperatorChain
  • 最后将上面的Task调度到具体地TaskManager中的slot中执行，一个slot只能运行同一个task的subTask

4. Flink如何做到流批一体

为什么需要流批一体： 播放量、创作者数据信息


痛点：

  • 人力成本比较高
  • 数据链路冗余
  • 数据口径不一致

流式计算、批式计算对比： 流和批业务场景的特点、 批式计算相比于流式计算核心的区别

Flink如何做到流批一体：

（1）为什么能做到流批一体


  • Flink是流式引擎
  • 批式计算是流式计算的特例
  • 有界数据集（批式数据）也是一种数据流

（2）如何做到流批一体

Apache Flink 主要从以下模块来做流批一体：

  1. SQL 层；
  2. DataStream API 层统一，批和流都可以使用 DataStream API 来开发
  3. Scheduler 层架构统一，支持流批场景
  4. Failover Recovery 层 架构统一，支持流批场景
  5. Shuffle Service 层架构统一，流批场景可以选择不同的 Shuffle Service

流批一体的Scheduler层：

Scheduler主要负责将作业的DAG转化为在分布式环境中可执行的Task

Flink支持两种调度模式：EAGER（Stream作业场景）、LAZY（Batch作业场景）

不管是流作业还是批作业，都是按照Pipeline Region粒度来申请资源和调度任务

  • ALL_EDGES_BLOCKING

    A产生的数据不会立马发给B，需要写到磁盘，B也可以从A写出的文件读取数据

  • ALL_ENDGES_PIPELINED

    A产生的数据直接发给B，中间不落盘，之间走到内存，内存发给B，然后直接释放

流批一体的Shuffle Service层：

  • Shuffle：在分布式计算中，用来连接上下游数据交互的过程叫做Shuffle
  • 实际上，分布式计算中所有涉及到上下游衔接的过程，都可以理解为Shuffle

Shuffle不同实现：基于文件的Pull Based Shuffle、基于Pipeline的Push Based Shuffle

流和批Shuffle之间的差异：

  • Shuffle数据的生命周期
  • Shuffle数据存储介质
  • Shuffle的部署方式

Flink流批一体总结： 经过相应的改造和优化之后，Flink在架构设计上，针对DataStream层、调度层、Shuffle Service层，均完成了对流和批的支持

3. Flink架构优化

流/批/OLAP业务场景概述

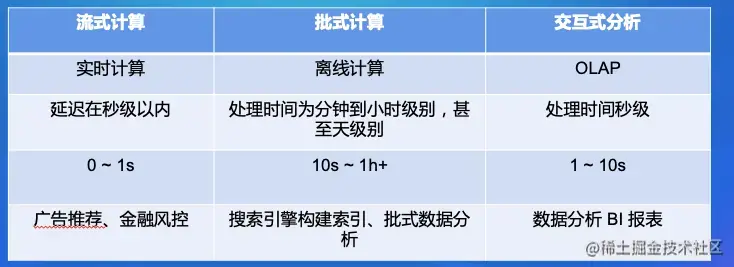

三种业务场景的特点 1.jpg

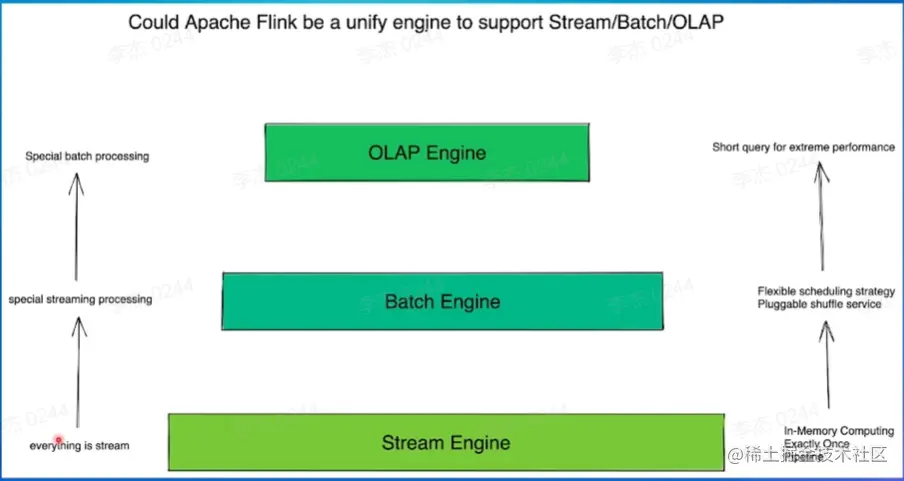

三种业务场景为什么可以用一套引擎来解决

  • 批式计算是流式计算的特例
  • OLAP计算是一种特殊的批式计算

Flink OLAP 架构现状

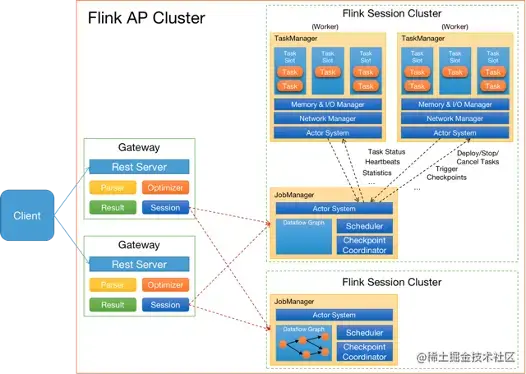

  1. Client：提交 SQL Query
  2. Gateway：接收 Client 提交的 SQL Query，对 SQL 进行语法解析和查询优化，生成 Flink 作业执行计划，提交给 Session 集群
  3. Session Cluster：执行作业调度及计算，并返回结果
  • 架构和功能模块：
  1. JobManager与Resource在一个进程内启动，无法对JobManager进行水平扩展
  2. Gateway与Flink Session Cluster互相独立，无法进行统一管理
  • 作业管理及部署模块：
  1. JobManager处理和调度作业时，负责的功能比较多，导致单作业处理时间长、并占用了过多的内存
  2. TaskManager部署计算任务时，任务初始化部分耗时严重，消耗大量CPU
