这是我参与「第四届青训营 」笔记创作活动的的第3天

  1. Flink概述

    1. 发展

      Hadoop(分布式) --> Spark(批处理，流处理) --> Flink(流计算，实时、更快，流批一体)

    2. 批式计算

      离线计算，静态数据集，小时/天等周期性计算

    3. 流式计算

      实时计算，快速、低延迟，无限流、动态、无边界，持续运行，流批一体

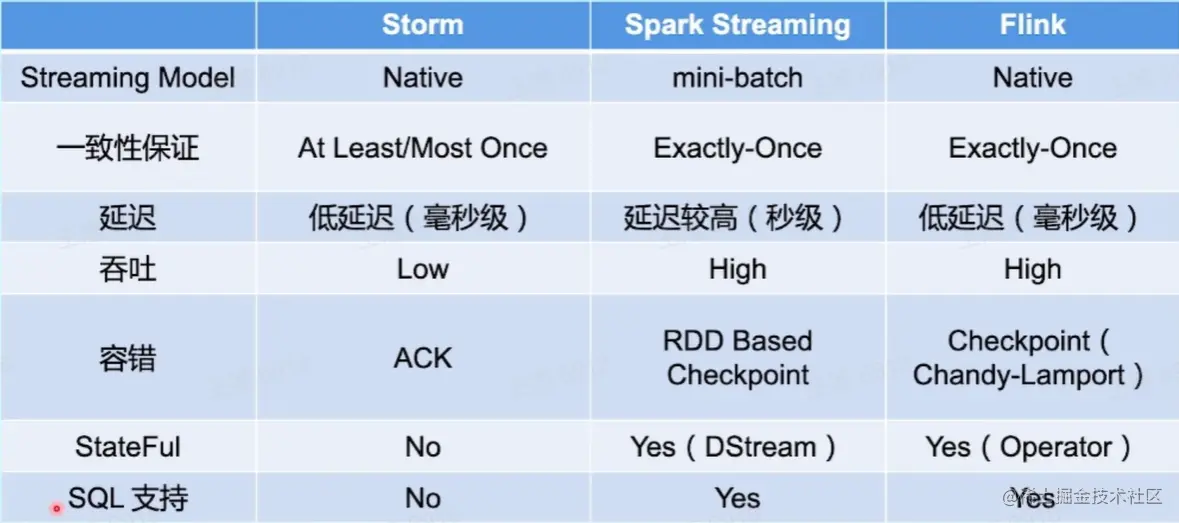

    4. 流式框架对比 Snipaste_2022-07-26_10-24-09.png

  2. Flink整体架构

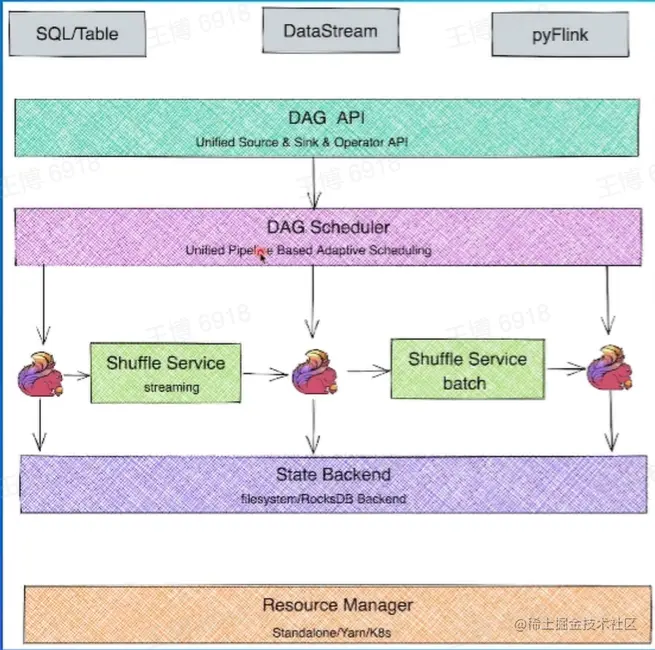

    1. Flink分层架构

      1. SDK层：SQL/Table，DataStream，pyFlink
      2. 执行引擎层（Runtime层）：执行引擎层提供了统一的DAG，用来描述数据处理的Pipeline，不管是流还是批，都会转化为DAG图，调度层再把DAG转化成分布式环境下的Task，Task之间通过Shuffle传输数据
      3. 状态存储层：负责存储算子的状态信息
      4. 资源调度层：目前Flink可以支持部署在多种环境 Snipaste_2022-07-26_10-42-10.png

    2. Flink整体架构

      1. 核心组件：
        1. JobManager(JM)：负责整个任务的协调工作，包括：调度task、触发协调 Task做Checkpoint、协调容错回复等；
          1. Dispatcher：接收作业，拉起JobManager来执行作业，并在JobMaster挂掉之恢复作业
          2. JobMaster：管理一个job的整个生命周期，回想ResourceManager申请slot，并将task调度到对应TM上
          3. ResourceManager：负责slot资源的管理和调度，Task manager拉起之后会向RM注册
        2. TaskManager(TM)：负责执行一个DataFlow Graph的各个task以及data streams的buffer和数据交换

    3. Flink作业示例

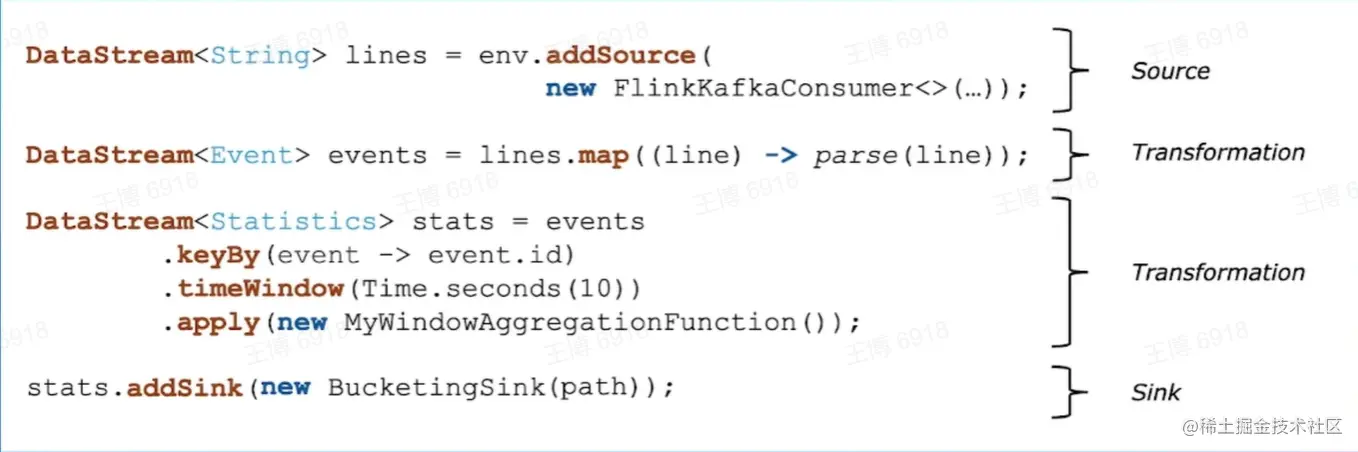

      流式的WordCount示例，从kafka中读取一个实时数据流，每10s统计一次单词出现次数，DataStream实现代码如下


    4. Flink如何做到流批一体

      1. why：是对与实时数据处理需要的条件下产生的，为了减少资源浪费，对于业务的相关应用

      2. 维度流式计算批式计算
        数据流无限数据集有限数据集
        时延低延迟、业务会感知运行中的情况实时性要求不高，只关注最终结果产出时间

      3. Flink对一下模块进行优化来实现流批一体

        1. SQL层；
        2. DataStreatm API层统一，批和流都可以使用DataStream API来开发；
        3. Scheduler层架构统一，支持流批场景；
        4. Failover Recovery层架构统一，支持流批场景；
        5. Shuffle Service层架构统一，流批场景选择不同的Shuffle Service；
          1. Shuffle：在分布式计算中，用来连接上下游数据交互的过程叫做Shuffle
          2. Shuffle的实现
            1. 基于文件的Pull Based Shuffle：具有较高的容错性
            2. 基于Pipeline的Push Based Shuffle：低延迟和高性能
            3. FLIP-31: Pluggable Shuffle Service - Apache Flink - Apache Software Foundation

    5. Flink调度模式

      模式特点场景
      EAGER申请一个作业所需要的全部资源，然后同时调度这个作业的全部Task，所有的Task之间采取pipeline的方式进行通信Stream作业场景
      LAZY先调度上游，等待上游产生数据或结束后再调度下游，类似Spark的Stage执行模式Batch作业场景

      由Pipeline的数据交换方式连接的Task构成为一个Pipeline Region

  3. Flink架构优化

    1. 三种业务场景的特点对比

      流式计算批式计算交互式分析
      实时计算离线计算OLAP
      延迟在秒级以内处理时间为分钟到小时级别，甚至天级别处理时间秒级
      0~1s10s~1h+1~10s
      广告推荐、金融风控搜索引擎构建索引、批式数据分析数据分析 BI报表

      OLAP计算是一种特殊的批式计算，他对并发性和实时性要求更高

    2. Flink OLAP 架构现状

      1. Client：提交SQL Query
      2. Gateway：接受Client提交的SQL Query，对SQL进行语法解析和查询优化，生成Flink作业执行计划，提交给Session集群
      3. Session Cluster：执行作业调度及计算，并返回结果

  4. 实践

    1. 对于前面提到的Flink案例实习，引用学院预习手册里的连接，对相关操作进行复现，理解Flink运行

      稀土掘金 (juejin.cn)

[一文读懂Apache Flink技术 - 掘金 (juejin.cn)
